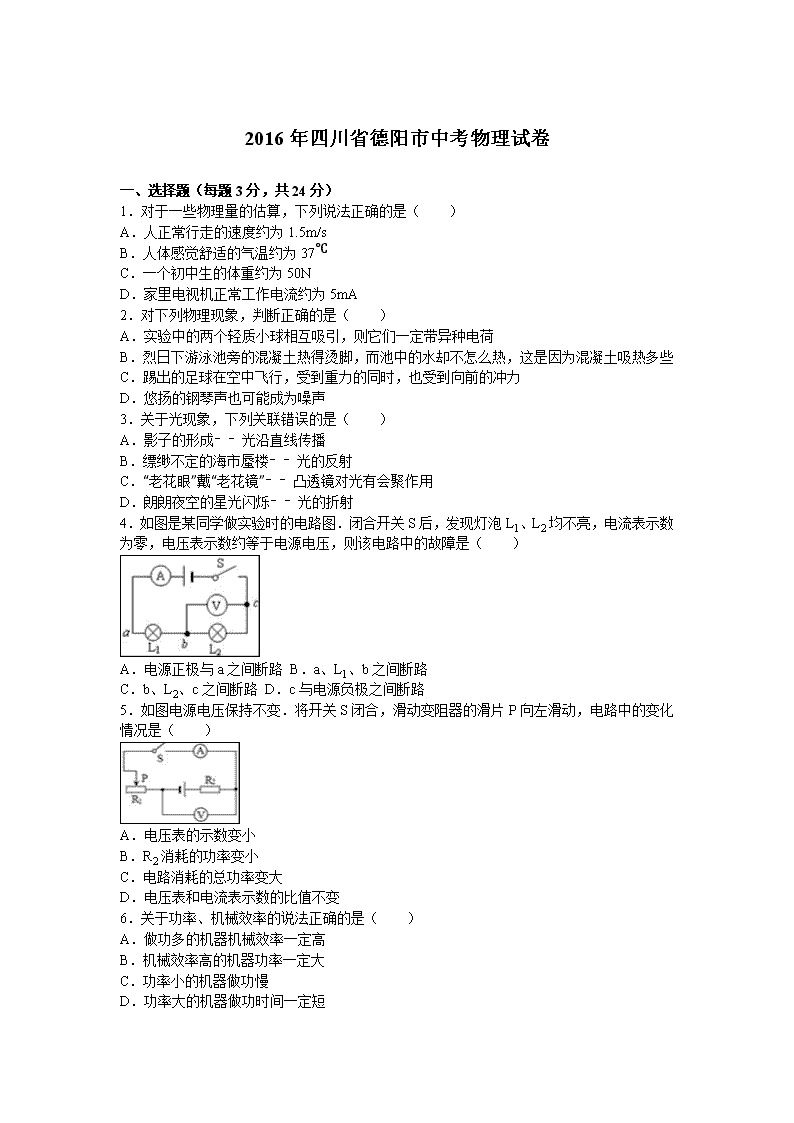

‎2016年四川省德阳市中考物理试卷 ‎　‎ 一、选择题（每题3分，共24分）‎ ‎1．对于一些物理量的估算，下列说法正确的是（　　）‎ A．人正常行走的速度约为1.5m/s B．人体感觉舒适的气温约为37℃‎ C．一个初中生的体重约为50N D．家里电视机正常工作电流约为5mA ‎2．对下列物理现象，判断正确的是（　　）‎ A．实验中的两个轻质小球相互吸引，则它们一定带异种电荷 B．烈日下游泳池旁的混凝土热得烫脚，而池中的水却不怎么热，这是因为混凝土吸热多些 C．踢出的足球在空中飞行，受到重力的同时，也受到向前的冲力 D．悠扬的钢琴声也可能成为噪声 ‎3．关于光现象，下列关联错误的是（　　）‎ A．影子的形成﹣﹣光沿直线传播 B．缥缈不定的海市蜃楼﹣﹣光的反射 C．“老花眼”戴“老花镜”﹣﹣凸透镜对光有会聚作用 D．朗朗夜空的星光闪烁﹣﹣光的折射 ‎4．如图是某同学做实验时的电路图．闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数约等于电源电压，则该电路中的故障是（　　）‎ A．电源正极与a之间断路 B．a、L1、b之间断路 C．b、L2、c之间断路 D．c与电源负极之间断路 ‎5．如图电源电压保持不变．将开关S闭合，滑动变阻器的滑片P向左滑动，电路中的变化情况是（　　）‎ A．电压表的示数变小 B．R2消耗的功率变小 C．电路消耗的总功率变大 D．电压表和电流表示数的比值不变 ‎6．关于功率、机械效率的说法正确的是（　　）‎ A．做功多的机器机械效率一定高 B．机械效率高的机器功率一定大 C．功率小的机器做功慢 D．功率大的机器做功时间一定短 ‎7．如图所示重G的铁块静止在斜面上，则斜面对铁块的作用力大小为（　　）‎ A．等于G B．大于G C．小于G D．以上情况都有可能 ‎8．两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙串联后接在电压为6V的电源两端，下列分析正确的是（　　）‎ A．乙两端的电压是2V B．甲消耗的电功率等于0.8W C．甲中的电流大于乙中的电流 D．甲乙两端的电压之比为2：1‎ ‎　‎ 五、（本题包括13个小题，共61分）‎ ‎9．有质量为5kg，初温为15℃的水，吸热后温度升高到95℃，则需吸收的热量为　　　　　　J；如果这些热量由天然气燃烧来提供，则至少需要燃烧热值为4.0×107J/m3的天然气　　　　　　m3．（水的比热容为4.2×103J/（kg•℃））‎ ‎10．一台功率为2kW的电动机，1min做的功为　　　　　　J；这些功可以将重力为2×104N的物体匀速竖直提升　　　　　　m．‎ ‎11．如图斜面长6m、高1.5m，工人用沿斜面向上500N的力，以1.5m/s的速度把重1600N的箱子匀速推到车上，则推力的功率是　　　　　　W；该斜面机械效率是　　　　　　%．‎ ‎12．图示电源电压定值，电阻R0=6Ω，其中小灯泡标有“2.4V 1.44W”字样．当开关S1闭合，S2断开，调节滑动变阻器滑片P至某位置时小灯泡正常发光；保持滑片P的位置不变，再断开S1、闭合S2时，电流表的示数是0.5A，‎ ‎（1）电源电压为　　　　　　V；‎ ‎（2）若将S1、S2都闭合，要使小灯泡L仍然正常发光，滑动变阻器接入电路中的阻值应该为　　　　　　Ω．‎ ‎13．某艘船在静水中的速度为6m/s，现在它在水流速度为2m/s的河中逆流行驶，在经过一座桥时掉落了一只空木箱，经过了2分钟船上的人才发现，马上调头去寻找漂走的木箱，从此处到追上木箱，船行驶的路程至少为　　　　　　m．‎ ‎14．木块A静止在水面上，作出它受力的示意图．‎ ‎15．作出图中所缺的光线．‎ ‎16．如图示为一通电螺线管与一小磁针静止时的情形，请在图中标出螺线管的N极和电源的“+”极符号．‎ ‎17．冬天，家里使用电烤火炉取暖时，电炉丝已经热得发红，而连接烤火炉的导线却不怎么热．请用所学物理知识解释这个现象．‎ ‎18．实验小组在测滑轮组机械效率的实验中得到的数据如表所示，实验装置如图所示．请回答下列问题：‎ 试验次数 ‎1‎ ‎2‎ 钩码重G/N ‎4‎ ‎4‎ 钩码上升高度h/m ‎0.1‎ ‎0.1‎ 绳端拉力F/N ‎1.8‎ ‎1.6‎ 绳端移动的距离s/m ‎0.3‎ ‎0.4‎ 机械效率η ‎74.1%‎ ‎（1）通过分析表中数据可知第2次实验使用的是　　　　　　（选填“甲”或“乙”）图所示的装置．‎ ‎（2）根据表中数据，可以计算出第2次实验中的机械效率应为η=　　　　　　．‎ ‎（3）通过对第1次实验和第2次实验的数据分析可得出结论：使用不同的滑轮组提升相同的重物时，动滑轮的个数越多（或动滑轮的质量越大），滑轮组的机械效率　　　　　　（选填“越高”、“不变”或“越低”）．‎ ‎19．在测定“小灯泡额定电功率”的实验中，小红所在的实验小组用的电源电压为6V，小灯泡的额定电压为2.5V、电阻约为10Ω，所用滑动变阻器R（20Ω 1A）．他们所设计的实验电路如图甲所示 ‎（1）请你用笔画线代替导线，将实物电路甲补充完整．（导线不能交叉）‎ ‎（2）电路甲正确连接后，在闭合开关前，滑动变阻器的滑片P应位于　　　　　　（选填“左”或“右”）端．‎ ‎（3）小红同学闭合开关，移动滑片P到某一位置时，电压表的示数如图乙所示为　　　　　　V；若她想测量小灯泡的额定功率，应将图甲中滑片P向　　　　　　（选填“左”或“右”）端移动，使电压表的示数为2.5V．‎ ‎（4）小红同学移动滑片多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U图象，根据图象信息，计算出小灯泡的额定功率是　　　　　　W．‎ ‎20．图示电源电压恒定不变，滑动变阻器R1的最大阻值为20Ω，定值电阻R2=30Ω，灯泡L标有“6V 3.6W”字样，且电阻不变．当滑动变阻器滑片滑到最左端，只闭合S1时，灯L刚好正常发光．求：‎ ‎（1）灯泡工作时的电阻；‎ ‎（2）当S1断开、S2闭合时，将滑动变阻器的滑片滑到最右端，R2在5min内做的电功是多少？‎ ‎（3）该电路工作时能消耗的最大功率是多少？‎ ‎21．水平放置的平底柱形容器A重3N，底面积是200cm2，内装有一些水，不吸水的正方体木块B重5N，边长为10cm，被一体积可以忽略的细线拉住固定在容器底部，如图所示，拉直的细线长为L=5cm，受到拉力为1N．（g取10N/kg，ρ水=1.0×103kg/m3）求：‎ ‎（1）木块B受到的浮力是多大？‎ ‎（2）容器底部受到水的压强是多大？‎ ‎（3）容器对桌面的压强是多大？‎ ‎　‎ ‎2016年四川省德阳市中考物理试卷 参考答案与试题解析 ‎　‎ 一、选择题（每题3分，共24分）‎ ‎1．对于一些物理量的估算，下列说法正确的是（　　）‎ A．人正常行走的速度约为1.5m/s B．人体感觉舒适的气温约为37℃‎ C．一个初中生的体重约为50N D．家里电视机正常工作电流约为5mA ‎【考点】速度与物体运动；温度；重力大小的估测；电流的大小．‎ ‎【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．‎ ‎【解答】解：‎ A、中学生正常步行的速度约为1.2m/s，1.5m/s接近1.2m/s，故A正确；‎ B、人体感觉舒适的气温约为20℃左右，故B错误；‎ C、一个初中生的体重约为500N，故C错误；‎ D、家用电视机的额定功率在110W左右，由P=UI可知，正常工作时的电流大约：I===0.5A．故D错误．‎ 故选A．‎ ‎　‎ ‎2．对下列物理现象，判断正确的是（　　）‎ A．实验中的两个轻质小球相互吸引，则它们一定带异种电荷 B．烈日下游泳池旁的混凝土热得烫脚，而池中的水却不怎么热，这是因为混凝土吸热多些 C．踢出的足球在空中飞行，受到重力的同时，也受到向前的冲力 D．悠扬的钢琴声也可能成为噪声 ‎【考点】物体带电情况的判断；惯性；噪声及来源；比热容解释简单的自然现象．‎ ‎【分析】（1）同种电荷相互排斥，异种电荷相互吸引；带电体可以吸引轻小物体；‎ ‎（2）水的比热容大，在同样吸放热的情况下，其温度变化不明显；‎ ‎（3）足球离开脚后，由于惯性继续向前飞行，不再受到向前的力；‎ ‎（4）从环保的角度，一切影响人们工作、学习、休息的声音都可能成为噪声．‎ ‎【解答】解：‎ A、实验中的两个轻质小球相互吸引，则它们可能带异种电荷，也可能一个带电，一个不带电，故A错误；‎ B、烈日下游泳池旁的混凝土热得烫脚，而池中的水却不怎么热，是因为水的比热容大，在同等情况下，吸收热量，水的温度不如混凝土温度变化明显，故B错误；‎ C、踢出的足球由于惯性在空中飞行，受到重力的作用，但不受向前的冲力，故C错误；‎ D、悠扬的钢琴声如果影响了人们的工作、学习、休息也可能成为噪声，故D正确．‎ 故选D．‎ ‎　‎ ‎3．关于光现象，下列关联错误的是（　　）‎ A．影子的形成﹣﹣光沿直线传播 B．缥缈不定的海市蜃楼﹣﹣光的反射 C．“老花眼”戴“老花镜”﹣﹣凸透镜对光有会聚作用 D．朗朗夜空的星光闪烁﹣﹣光的折射 ‎【考点】凸透镜的会聚作用；光直线传播的应用；光的折射现象及其应用．‎ ‎【分析】自然界中的光现象主要包括以下三种：‎ ‎①光沿直线传播：知道影子的形成、日月食的形成、小孔成像都是光沿直线传播形成的．‎ ‎②光的反射：知道平面镜成像、水中倒影等是由于光的反射形成的．‎ ‎③光的折射：知道水底看起来比实际的要浅、斜插入水中的筷子向上折、海市蜃楼、凸透镜成像都是光的折射．其中光的色散其实质也是光的折射形成的．‎ ‎【解答】解：‎ A、影子的形成是光沿直线传播形成的，故A正确；‎ B、缥缈不定的海市蜃楼是光经过不均匀的大气层发生折射形成的，不是光的反射，故B错误；‎ C、“老花眼”是远视眼，是由于晶状体的折光能力变弱造成的，戴“老花镜”是利用了凸透镜对光有会聚作用，故C正确；‎ D、朗朗夜空的星光闪烁是因为星光经过不均匀的大气层时，发生折射形成的，故D正确．‎ 故选B．‎ ‎　‎ ‎4．如图是某同学做实验时的电路图．闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数约等于电源电压，则该电路中的故障是（　　）‎ A．电源正极与a之间断路 B．a、L1、b之间断路 C．b、L2、c之间断路 D．c与电源负极之间断路 ‎【考点】电流表、电压表在判断电路故障中的应用．‎ ‎【分析】在串联电路中电流表示数为零，说明电路是开路；电压表示数等于电源电压，说明从b点到电源正极、从c点到电源负极是通路，在b、c两点之间有断路．‎ ‎【解答】解：A、如果电源正极与a之间断路，则电压表无示数，不符合题意，故A错；‎ B、如果a、L1、b之间断路，则电压表无示数，不符合题意，故B错；‎ C、如果b、L2、c之间断路，则电流表无示数，电压表通过灯L1、闭合的开关、电流表和导线接在电源的两极上，电压表的示数等于电源电压，符合题意，故C正确；‎ D、如果c与电源负极之间断路，则电压表无示数，不符合题意，故D错．‎ 故选C．‎ ‎　‎ ‎5．如图电源电压保持不变．将开关S闭合，滑动变阻器的滑片P向左滑动，电路中的变化情况是（　　）‎ A．电压表的示数变小 B．R2消耗的功率变小 C．电路消耗的总功率变大 D．电压表和电流表示数的比值不变 ‎【考点】电路的动态分析；欧姆定律的应用；电功率的计算．‎ ‎【分析】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流．根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R2两端的电压变化，根据串联电路的电压特点可知电压表示数的变化，进一步可知电压表和电流表示数的比值变化，根据P=UI可知R2消耗的功率和电路消耗的总功率变化．‎ ‎【解答】解：由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流．‎ 将开关S闭合，滑动变阻器的滑片P向左滑动，接入电路中的电阻变大，电路中的总电阻变大，‎ 由I=可知，电路中的电流变小，即电流表的示数变小，‎ 由U=IR可知，R2两端的电压变小，‎ 因串联电路中总电压等于各分电压之和，‎ 所以，R1两端的电压变大，即电压表的示数变大，故A错误；‎ 由电压表的示数变大、电流表的示数变小可知，电压表和电流表示数的比值变大，故D错误；‎ 由P=UI可知，R2消耗的功率和电路消耗的总功率均变小，故B正确、C错误．‎ 故选B．‎ ‎　‎ ‎6．关于功率、机械效率的说法正确的是（　　）‎ A．做功多的机器机械效率一定高 B．机械效率高的机器功率一定大 C．功率小的机器做功慢 D．功率大的机器做功时间一定短 ‎【考点】功率的概念；机械效率．‎ ‎【分析】①功率是描述物体做功快慢的物理量，它等于单位时间内所做的功，功率大则做功快；功率与效率大小没有关系；‎ ‎②机械效率等于有用功与总功的比值；机械效率与做功的多少没有直接关系．‎ ‎【解答】解：‎ A、机械效率等于有用功与总功的比值，做功多两者的比值不一定大，机械效率不一定高，故A错误；‎ B、机械效率等于有用功与总功的比值，功率表示物体做功的快慢，它们之间没有直接关系，机械效率高的机器功率不一定大，故B错误；‎ C、功率是表示物体做功快慢的物理量，功率小的机器，其做功慢，故C正确；‎ D、功率等于功和做功时间的比值，功率大，做功的多少不确定，所以做功时间也不确定，故D错误．‎ 故选C．‎ ‎　‎ ‎7．如图所示重G的铁块静止在斜面上，则斜面对铁块的作用力大小为（　　）‎ A．等于G B．大于G C．小于G D．以上情况都有可能 ‎【考点】压力及重力与压力的区别．‎ ‎【分析】先分析斜面受到的压力与重力的关系，然后根据压力与支持力为一对相互作用力比较支持力与重力的关系．‎ ‎【解答】解：因为物体静止在斜面上，所以斜面受到物体压力的作用，并且压力小于重力；又因为斜面受到的压力和物体受到的支持力为一对相互作用力，因此斜面对铁块的作用力小于重力．‎ 故选C．‎ ‎　‎ ‎8．两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙串联后接在电压为6V的电源两端，下列分析正确的是（　　）‎ A．乙两端的电压是2V B．甲消耗的电功率等于0.8W C．甲中的电流大于乙中的电流 D．甲乙两端的电压之比为2：1‎ ‎【考点】欧姆定律的应用；电功率的计算．‎ ‎【分析】（1）由图象可知，通过两电阻的电流和两端的电压成正比即两电阻为定值电阻，由图象读出任意一组电压和电流，根据欧姆定律求出两电阻的阻值；‎ ‎（2）两电阻串联时通过它们的电流相等，根据电阻的串联和欧姆定律求出电路中的电流，再根据欧姆定律求出两电阻两端的电压，进一步求出它们的电压之比，利用P=UI求出甲消耗的电功率．‎ ‎【解答】解：（1）由图象可知，通过两电阻的电流和两端的电压成正比即两电阻为定值电阻，‎ 由图象可知，当U甲=U乙=3V时，I甲=0.6A，I乙=0.3A，‎ 由I=可得，两电阻的阻值分别为：‎ R甲===5Ω，R乙===10Ω；‎ ‎（2）将甲和乙串联后接在电压为6V的电源两端时，‎ 因串联电路中各处的电流相等，‎ 所以，甲中的电流等于乙中的电流，故C错误；‎ 因串联电路中总电阻等于各分电阻之和，‎ 所以，电路中的电流：‎ I===0.4A，‎ 甲、乙两端的电压分别为：‎ U甲′=IR甲=0.4A×5Ω=2V，U乙′=IR乙=0.4A×10Ω=4V，故A错误；‎ 则U甲′：U乙′=2V：4V=1：2，故D错误；‎ 甲消耗的电功率：‎ P甲=U甲′I=2V×0.4A=0.8W，故B正确．‎ 故选B．‎ ‎　‎ 五、（本题包括13个小题，共61分）‎ ‎9．有质量为5kg，初温为15℃的水，吸热后温度升高到95℃，则需吸收的热量为　1.68×106　J；如果这些热量由天然气燃烧来提供，则至少需要燃烧热值为4.0×107J/m3的天然气　0.042　m3．（水的比热容为4.2×103J/（kg•℃））‎ ‎【考点】热平衡方程的应用．‎ ‎【分析】（1）知道水的质量、水的比热容、水的初温和末温，利用吸热公式Q吸=cm△t求水吸收的热量；‎ ‎（2）由题知，Q吸=Q放，再利用燃料完全燃烧放热公式Q放=qV求需要天然气的体积．‎ ‎【解答】解：（1）水吸收的热量：‎ Q吸=cm△t=4.2×103J/（kg•℃）×5kg×（95℃﹣15℃）=1.68×106J；‎ ‎（2）由题知，Q吸=Q放，‎ 由Q放=qV，可得，‎ 需要天然气的体积：‎ V===0.042m3．‎ 故答案为：1.68×106；0.042．‎ ‎　‎ ‎10．一台功率为2kW的电动机，1min做的功为　1.2×105　J；这些功可以将重力为2×104N的物体匀速竖直提升　6　m．‎ ‎【考点】功的计算．‎ ‎【分析】功率是表示物体做功快慢的物理量，利用功率公式P=变形W=Pt计算做功多少；根据W=Gh计算出机器提升的高度．‎ ‎【解答】解：‎ ‎（1）由P=得在1min内能做的功为：‎ W=Pt=2000W×60s=1.2×105J．‎ ‎（2）由W=Gh得物体提升的高度：‎ h===6m．‎ 故答案为：1.2×105；6．‎ ‎　‎ ‎11．如图斜面长6m、高1.5m，工人用沿斜面向上500N的力，以1.5m/s的速度把重1600N的箱子匀速推到车上，则推力的功率是　750　W；该斜面机械效率是　80　%．‎ ‎【考点】机械效率的计算；功率的计算．‎ ‎【分析】（1）利用P=Fv求求推箱子的功率；‎ ‎（2）知道斜面长和沿斜面推力大小，利用W=Fs求推力对箱子做的功（总功）；利用W=Gh求推力对箱子做的有用功，再利用效率公式求斜面的机械效率．‎ ‎【解答】解：‎ ‎（1）推力对箱子做功功率：‎ P===Fv=500N×1.5m/s=750W；‎ ‎（2）推力对箱子做的总功：‎ W总=Fs=500N×6m=3000J，‎ 推力对箱子做的有用功：‎ W有用=Gh=1600N×1.5m=2400J，‎ 斜面的机械效率：‎ η==×100%=80%．‎ 故答案为：750；80．‎ ‎　‎ ‎12．图示电源电压定值，电阻R0=6Ω，其中小灯泡标有“2.4V 1.44W”字样．当开关S1闭合，S2断开，调节滑动变阻器滑片P至某位置时小灯泡正常发光；保持滑片P的位置不变，再断开S1、闭合S2时，电流表的示数是0.5A，‎ ‎（1）电源电压为　6　V；‎ ‎（2）若将S1、S2都闭合，要使小灯泡L仍然正常发光，滑动变阻器接入电路中的阻值应该为　3.6　Ω．‎ ‎【考点】欧姆定律的应用；电功率与电压、电流的关系．‎ ‎【分析】（1）当开关S1闭合，S2断开，滑动变阻器R与灯泡L串联，电流表测电路中的电流，额定电压下灯泡正常发光，根据串联电路的电流特点和P=UI求出电路中的电流，利用串联电路的电压特点表示出电源的电压；再断开S1、闭合S2时，R0与滑动变阻器R串联，电流表测电路中的电流，根据电阻的串联和欧姆定律表示出电源的电压，利用电源的电压不变得出等式即可求出变阻器接入电路中的电阻，进一步求出电源的电压；‎ ‎（2）将S1、S2都闭合时，灯泡L与R0并联后再与滑动变阻器串联，灯泡正常发光时的电压和额定电压相等，根据并联电路的电压特点和欧姆定律求出通过R0‎ 的电流，根据并联电路的电流特点求出干路电流，再根据串联电路的电压特点求出滑动变阻器两端的电压，利用欧姆定律求出滑动变阻器接入电路中的电阻．‎ ‎【解答】解：（1）当开关S1闭合，S2断开，滑动变阻器R与灯泡L串联，电流表测电路中的电流，‎ 因串联电路中各处的电流相等，且小灯泡正常发光，‎ 所以，由P=UI可得，电路中的电流：‎ I=IL===0.6A，‎ 因串联电路中总电压等于各分电压之和，‎ 所以，由I=可得，电源的电压：‎ U=IR+UL=0.6A×R+2.4V，‎ 再断开S1、闭合S2时，R0与滑动变阻器R串联，电流表测电路中的电流，‎ 因串联电路中总电阻等于各分电阻之和，‎ 所以，电源的电压：‎ U=I′（R+R0）=0.5A×（R+6Ω），‎ 因电源的电压不变，‎ 所以，0.6A×R+2.4V=0.5A×（R+6Ω），‎ 解得：R=6Ω，‎ 电源的电压U=IR+UL=0.6A×6Ω+2.4V=6V；‎ ‎（2）将S1、S2都闭合时，灯泡L与R0并联后再与滑动变阻器串联，‎ 因并联电路中各支路两端的电压相等，且小灯泡L仍然正常发光，‎ 所以，通过R0的电流：‎ I0===0.4A，‎ 因并联电路中干路电流等于各支路电流之和，‎ 所以，干路电流：‎ I′=IL+I0=0.6A+0.4A=1A，‎ 因串联电路中总电压等于各分电阻之和，‎ 所以，滑动变阻器两端的电压：‎ UR=U﹣UL=6V﹣2.4V=3.6V，‎ 滑动变阻器接入电路中的电阻：‎ R′===3.6Ω．‎ 故答案为：（1）6；（2）3.6．‎ ‎　‎ ‎13．某艘船在静水中的速度为6m/s，现在它在水流速度为2m/s的河中逆流行驶，在经过一座桥时掉落了一只空木箱，经过了2分钟船上的人才发现，马上调头去寻找漂走的木箱，从此处到追上木箱，船行驶的路程至少为　960　m．‎ ‎【考点】速度公式及其应用．‎ ‎【分析】已知船在静水中的速度和它在水流速度，根据速度公式变形可求得发现木箱丢失后的路程，在这段时间内，木箱也走了2min，由此可求得木箱漂流的路程，然后可知两者相距的路程，然后列方程求得追上木箱的时间，然后可求得船行驶的路程．‎ ‎【解答】解：已知船在静水中的速度为v1=6m/s，水流速度为v2=2m/s，因为是逆流行驶，则行驶速度v=v1﹣v2=6m/s﹣2m/s=4m/s，t=2min=120s，‎ 由v=可得，发现木箱丢失后船行驶的路程s1=vt=4m/s×120s=480m，‎ 此时木箱漂流的路程s2=v2t=2m/s×120s=240m，‎ ‎2min后木箱与船相距是s=s1+s2=480m+240m=720m，‎ 设追上木箱的时间为t1，则追木箱的速度v3=6m/s+2m/s=8m/s，‎ 则v2t1+720m=v3t1，‎ 即2m/s×t1+720m=8m/s×t1，‎ 解得t1=120s，‎ 则从此处到追上木箱，船行驶的路程s3=v3t1=8m/s×120s=960m．‎ 故答案为：960．‎ ‎　‎ ‎14．木块A静止在水面上，作出它受力的示意图．‎ ‎【考点】力的示意图．‎ ‎【分析】先分析出木块受到重力和浮力作用，而且是一对平衡力；‎ 再找到两个力的三要素：重力和浮力的作用点均在木块的重心上，重力方向竖直向下，浮力方向竖直向上；‎ 分别用一条带箭头的线段把重力、浮力的大小、方向、作用点表示出来．‎ ‎【解答】解：木块A静止在水面上，受到重力和浮力的作用，并且这两个力是一对平衡力，大小相等，重力从重心竖直向下画，浮力从重心竖直向上画，标出符号G和F，注意两个力的长度相等，如图：‎ ‎　‎ ‎15．作出图中所缺的光线．‎ ‎【考点】透镜的光路图．‎ ‎【分析】要正确作出图中缺失的两条光线，必须知道凸透镜的三条特殊光线：过焦点的光线、平行于主光轴的光线、过光心的光线经凸透镜折射后如何传播？‎ ‎【解答】解：‎ 过焦点的光线折射后平行于主光轴，如图所示：‎ ‎　‎ ‎16．如图示为一通电螺线管与一小磁针静止时的情形，请在图中标出螺线管的N极和电源的“+”极符号．‎ ‎【考点】通电螺线管的磁场．‎ ‎【分析】利用磁极间的作用规律，据小磁针的极性确定螺线管的N、S极，再由安培定则可知电流的方向及电源的正负极．‎ ‎【解答】解：小磁针的右端是N极，即据异名磁极相互吸引可知，该螺线管的左端是S极，即其右端是N极，据安培定则，即用右手握住导线，则大拇指指向右端可知，电流从电源右端流入，即电源的右端是正极，左端是负极．如下图所示：‎ ‎　‎ ‎17．冬天，家里使用电烤火炉取暖时，电炉丝已经热得发红，而连接烤火炉的导线却不怎么热．请用所学物理知识解释这个现象．‎ ‎【考点】焦耳定律的计算公式及其应用；焦耳定律．‎ ‎【分析】由焦耳定律知道，电流通过导体产生的热量跟电流的平方、电阻大小和通电时间成正比．电炉丝和连接的导线串联在电路中（通过的电流相等），通电时间是相同的，而电炉丝的电阻比导线的电阻大，据焦耳定律分析．‎ ‎【解答】答：‎ 电炉在使用时，电炉丝和导线串联，通过的电流相同，通电时间t相同；因为Q=I2Rt，R电炉丝＞R导线，所以电流产生的热量：Q电炉丝＞Q导线，从而出现电炉丝热得发红，但跟电炉丝连接的导线都不怎么热的现象．‎ ‎　‎ ‎18．实验小组在测滑轮组机械效率的实验中得到的数据如表所示，实验装置如图所示．请回答下列问题：‎ 试验次数 ‎1‎ ‎2‎ 钩码重G/N ‎4‎ ‎4‎ 钩码上升高度h/m ‎0.1‎ ‎0.1‎ 绳端拉力F/N ‎1.8‎ ‎1.6‎ 绳端移动的距离s/m ‎0.3‎ ‎0.4‎ 机械效率η ‎74.1%‎ ‎（1）通过分析表中数据可知第2次实验使用的是　乙　（选填“甲”或“乙”）图所示的装置．‎ ‎（2）根据表中数据，可以计算出第2次实验中的机械效率应为η=　62.5%　．‎ ‎（3）通过对第1次实验和第2次实验的数据分析可得出结论：使用不同的滑轮组提升相同的重物时，动滑轮的个数越多（或动滑轮的质量越大），滑轮组的机械效率　越低　（选填“越高”、“不变”或“越低”）．‎ ‎【考点】滑轮（组）机械效率的测量实验．‎ ‎【分析】（1）通过观察承担物重的绳子的段数，再分析表格中s与h的关系，可判断实验2是用哪个装置进行的实验；‎ ‎（2）实验2的机械效率可通过公式代入相关数据进行计算得出；‎ ‎（3）比较实验1和2的条件和机械效率大小，可得出动滑轮个数多少对滑轮组机械效率的影响．‎ ‎【解答】解：‎ ‎（1）读图可知，乙用4段绳子吊着物体，因此s=4h，分析表中的数据可以看出，实验2符合这一倍数关系；‎ ‎（2）实验2的机械效率η===×100%=62.5%；‎ ‎（3）实验1和2中，提升重物相同，距离相同，只是滑轮组不同，尤其是动滑轮的个数不同，实验2的机械效率低于实验1，因此可得出：使用不同的滑轮组，提升相同的重物时，动滑轮的个数越多，滑轮组的机械效率越低．‎ 故答案为：（1）乙；（2）62.5%；（3）越低．‎ ‎　‎ ‎19．在测定“小灯泡额定电功率”的实验中，小红所在的实验小组用的电源电压为6V，小灯泡的额定电压为2.5V、电阻约为10Ω，所用滑动变阻器R（20Ω 1A）．他们所设计的实验电路如图甲所示 ‎（1）请你用笔画线代替导线，将实物电路甲补充完整．（导线不能交叉）‎ ‎（2）电路甲正确连接后，在闭合开关前，滑动变阻器的滑片P应位于　左　（选填“左”或“右”）端．‎ ‎（3）小红同学闭合开关，移动滑片P到某一位置时，电压表的示数如图乙所示为　2　V；若她想测量小灯泡的额定功率，应将图甲中滑片P向　右　（选填“左”或“右”）端移动，使电压表的示数为2.5V．‎ ‎（4）小红同学移动滑片多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U图象，根据图象信息，计算出小灯泡的额定功率是　0.5　W．‎ ‎【考点】电功率的测量；串联电路的电压规律．‎ ‎【分析】（1）由灯的额定电压确定电压表的量程，将电压表与灯并联；‎ ‎（2）为保护电路，滑动变阻器的滑片P应位于阻值最大的位置；‎ ‎（3）由串联电路电压的特点，根据分压原理确定滑片移动的方向；‎ ‎（4）根据图中数据，由P额=U额I计算灯的额定功率．‎ ‎【解答】解：（1）灯的额定电压为2.5V小于3V，故电压表选用小量程，将电压表并联在灯的两端，如图所示：‎ ‎（2）在闭合开关前，滑动变阻器的滑片P应位于阻值最大的位置，因滑片以右电阻丝连入电路，故滑片应位于左端；‎ ‎（3）电压表使用小量程，分度值为0.1V，示数为2V，因额定电压为2.5V，故要增大灯的电压，根据串联电路电压的特点，要减小变阻器的电压，根据分压的原理，减小变阻器连入电路中的电阻即可，所以，应将图甲中滑片P向右端移动，使电压表的示数为2.5V；‎ ‎（4）小灯泡的额定电压为2.5V，由图知对应的电流为0.3A，所以灯的额定功率P额=U额I=2.5V×0.2A=0.50W．‎ 故答案为：（1）如上图所示；‎ ‎（2）左；‎ ‎（3）2； 右；‎ ‎（4）0.5．‎ ‎　‎ ‎20．图示电源电压恒定不变，滑动变阻器R1的最大阻值为20Ω，定值电阻R2=30Ω，灯泡L标有“6V 3.6W”字样，且电阻不变．当滑动变阻器滑片滑到最左端，只闭合S1时，灯L刚好正常发光．求：‎ ‎（1）灯泡工作时的电阻；‎ ‎（2）当S1断开、S2闭合时，将滑动变阻器的滑片滑到最右端，R2在5min内做的电功是多少？‎ ‎（3）该电路工作时能消耗的最大功率是多少？‎ ‎【考点】欧姆定律的应用；电功率的计算．‎ ‎【分析】当滑动变阻器滑片滑到最左端，只闭合S1时，电路为灯泡的基本电路，根据灯泡正常发光求出电源电压．‎ ‎（1）由灯泡铭牌可以找出灯泡的额定电压与额定功率，由R=求出灯泡的阻值；‎ ‎（2）当S1断开、S2闭合时，R2与滑动变阻器串联，先根据欧姆定律求出电路电流，然后根据W=I2Rt求出R2在5min内做的电功；‎ ‎（3）根据P=UI可知，电源电压一定，当电路电阻最小时，电路的总功率最大，由电路图判断电路电阻最小，即电路总功率最大的条件，然后由并联电路特点及功率公式P=求出电路的最大功率．‎ ‎【解答】解：当滑动变阻器滑片滑到最左端，只闭合S1时，电路为灯泡的基本电路；‎ 由于灯泡正常发光，因此电源电压为6V；‎ ‎（1）由P=可得，灯泡工作时的电阻：RL===10Ω；‎ ‎（2）当S1断开、S2闭合时，R2与滑动变阻器串联；‎ 当滑动变阻器的滑片滑到最右端时，电路中的电流：I===0.12A；‎ R2在5min内做的电功：W=I2R2t=（0.12A）2×30Ω×5×60s=129.6J；‎ ‎（3）当S1、S2均闭合，滑片在最左端时，电路中的总电阻最小，即R最小===7.5Ω；‎ 电路的最大功率：P最大===4.8W．‎ 答：（1）灯泡工作时的电阻为10Ω；‎ ‎（2）当S1断开、S2闭合时，将滑动变阻器的滑片滑到最右端，R2在5min内做的电功是129.6J；‎ ‎（3）电路工作时能消耗的最大功率是4.8W．‎ ‎　‎ ‎21．水平放置的平底柱形容器A重3N，底面积是200cm2，内装有一些水，不吸水的正方体木块B重5N，边长为10cm，被一体积可以忽略的细线拉住固定在容器底部，如图所示，拉直的细线长为L=5cm，受到拉力为1N．（g取10N/kg，ρ水=1.0×103kg/m3）求：‎ ‎（1）木块B受到的浮力是多大？‎ ‎（2）容器底部受到水的压强是多大？‎ ‎（3）容器对桌面的压强是多大？‎ ‎【考点】阿基米德原理；压强的大小及其计算；液体的压强的计算．‎ ‎【分析】（1）对木块做受力分析，向上的是浮力，向下受到了自身的重力和细线的拉力，即F浮=G+F拉；‎ ‎（2）根据求得的木块B受到的浮力，利用F浮=ρgV排变形可求得排开水的体积，然后可知木块浸入水的深度，再加上拉直的细线长，即为水的深度，利用p=ρgh可求得容器底部受到水的压强；‎ ‎（3）容器对桌面的压力等于容器、木块和水受到的总重力，再利用p=可求得容器对桌面的压强．‎ ‎【解答】解：‎ ‎（1）木块受向上的浮力、向下的重力和向下的拉力，‎ 根据力的平衡条件可得，木块B受到的浮力：F浮=GB+F拉=5N+1N=6N；‎ ‎（2）由F浮=ρgV排可得，排开水的体积：‎ V排===6×10﹣4m3，‎ 木块的底面积S木=0.1m×0.1m=1×10﹣2m2．‎ 木块浸入水中的深度：h′===0.06m=6cm，‎ 则水的深度h=h′+L=6cm+5cm=11cm=0.11m，‎ 容器底部受到水的压强：‎ p=ρ水gh=1.0×103kg/m3×10N/kg×0.11m=1.1×103Pa；‎ ‎（3）容器内水的体积：‎ V水=S容h﹣V排=200×10﹣4m2×0.11m﹣6×10﹣4m3=1.6×10﹣3m3，‎ 由ρ=可得，水的质量：‎ m水=ρ水V水=1.0×103kg/m3×1.6×10﹣3m3=1.6kg，‎ 水的重力：G水=m水g=1.6kg×10N/kg=16N，‎ 容器对桌面的压力等于容器、木块和水受到的总重力，‎ 即容器对桌面的压力：F=GA+GB+G水=3N+5N+16N=24N，‎ 容器对桌面的压强：p′===1200Pa．‎ 答：（1）木块B受到的浮力是6N；‎ ‎（2）容器底部受到水的压强是1.1×103Pa；‎ ‎（3）容器对桌面的压强是1200Pa．‎ ‎　‎ ‎2016年7月8日
