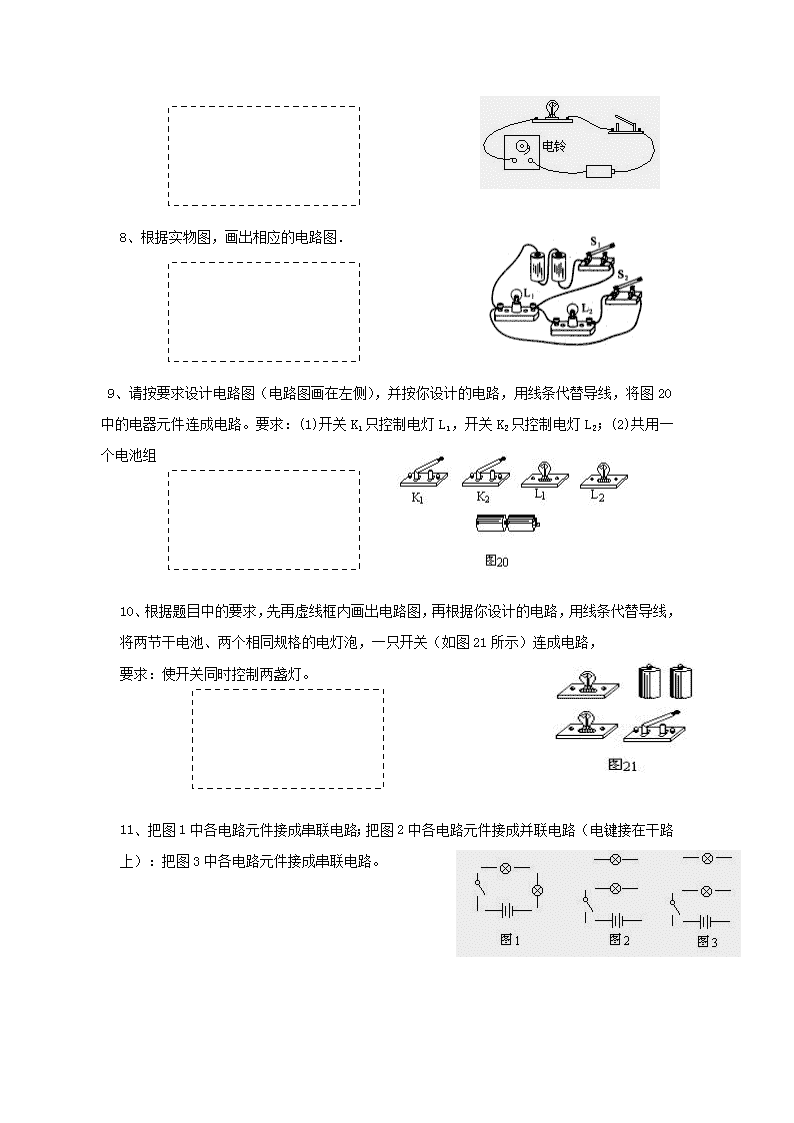

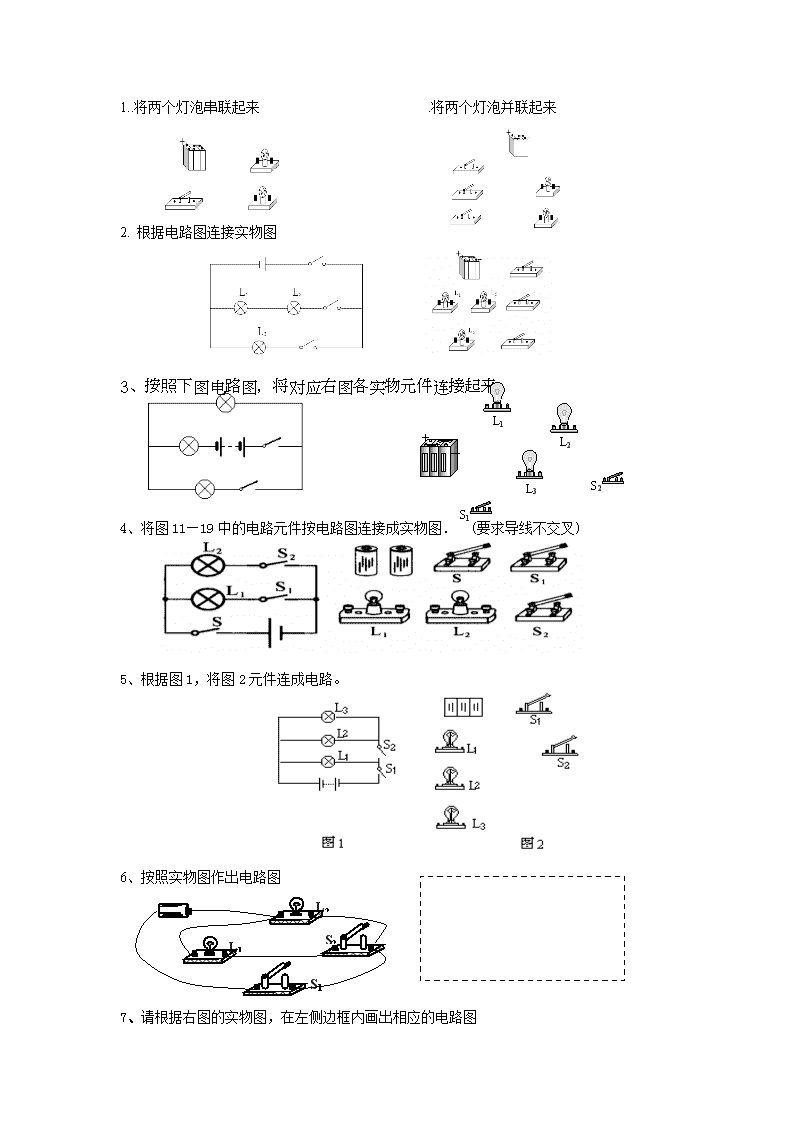

1..将两个灯泡串联起来.将两个灯泡并联起来2.根据电路图连接实物图S2L3+—L1L2L13、按照下图电路图，将对应右图各实物元件连接起来。S14、将图11—19中的电路元件按电路图连接成实物图．(要求导线不交叉)5、根据图1，将图2元件连成电路。6、按照实物图作出电路图L1L2S1S27、请根据右图的实物图，在左侧边框内画出相应的电路图\n8、根据实物图，画出相应的电路图．9、请按要求设计电路图（电路图画在左侧），并按你设计的电路，用线条代替导线，将图20中的电器元件连成电路。要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组10、根据题目中的要求，先再虚线框内画出电路图，再根据你设计的电路，用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图21所示）连成电路，要求：使开关同时控制两盏灯。11、把图1中各电路元件接成串联电路；把图2中各电路元件接成并联电路（电键接在干路上）：把图3中各电路元件接成串联电路。
