初中物理电路图练习

初中物理电路图练习

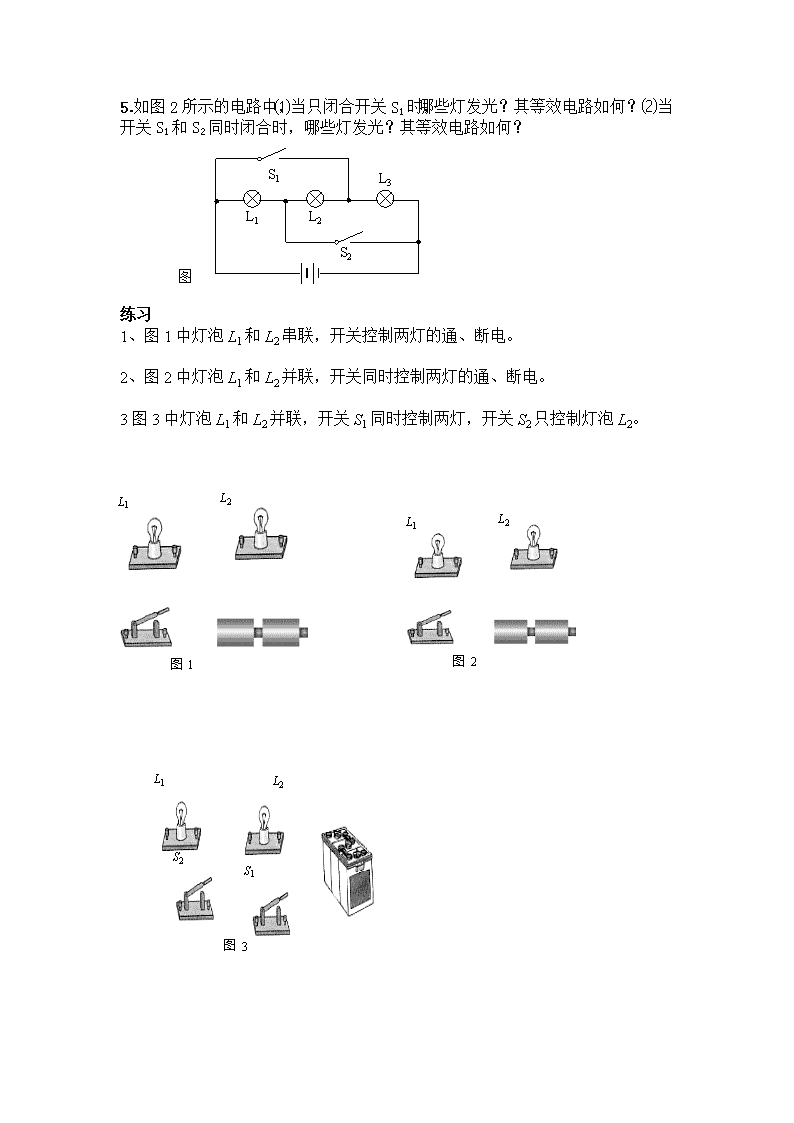

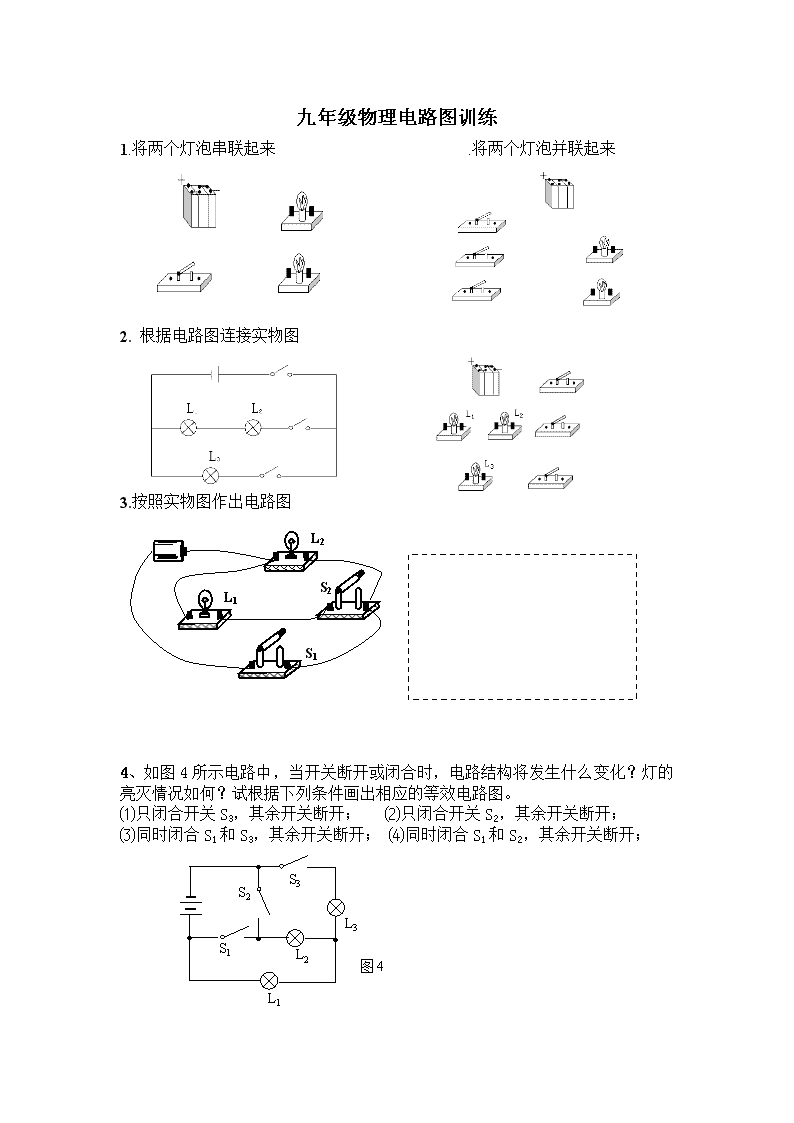

九年级物理电路图训练1.将两个灯泡串联起来.将两个灯泡并联起来2.根据电路图连接实物图3.按照实物图作出电路图L1L2S1S24、如图4所示电路中，当开关断开或闭合时，电路结构将发生什么变化？灯的亮灭情况如何？试根据下列条件画出相应的等效电路图。⑴只闭合开关S3，其余开关断开；⑵只闭合开关S2，其余开关断开；图4L2L3L1S1S2S3⑶同时闭合S1和S3，其余开关断开；⑷同时闭合S1和S2，其余开关断开；\nS1图5555522222L2L1L3S25．如图2所示的电路中，⑴当只闭合开关S1时，哪些灯发光？其等效电路如何？⑵当开关S1和S2同时闭合时，哪些灯发光？其等效电路如何？练习1、图1中灯泡L1和L2串联，开关控制两灯的通、断电。2、图2中灯泡L1和L2并联，开关同时控制两灯的通、断电。3图3中灯泡L1和L2并联，开关S1同时控制两灯，开关S2只控制灯泡L2。L1L2图1L1L2图2L1L2S1图3S2\n4、根据电路图连接实物电路\n5、根据实物图连接电路图
