初中物理杠杆画图题练习

初中物理杠杆画图题练习

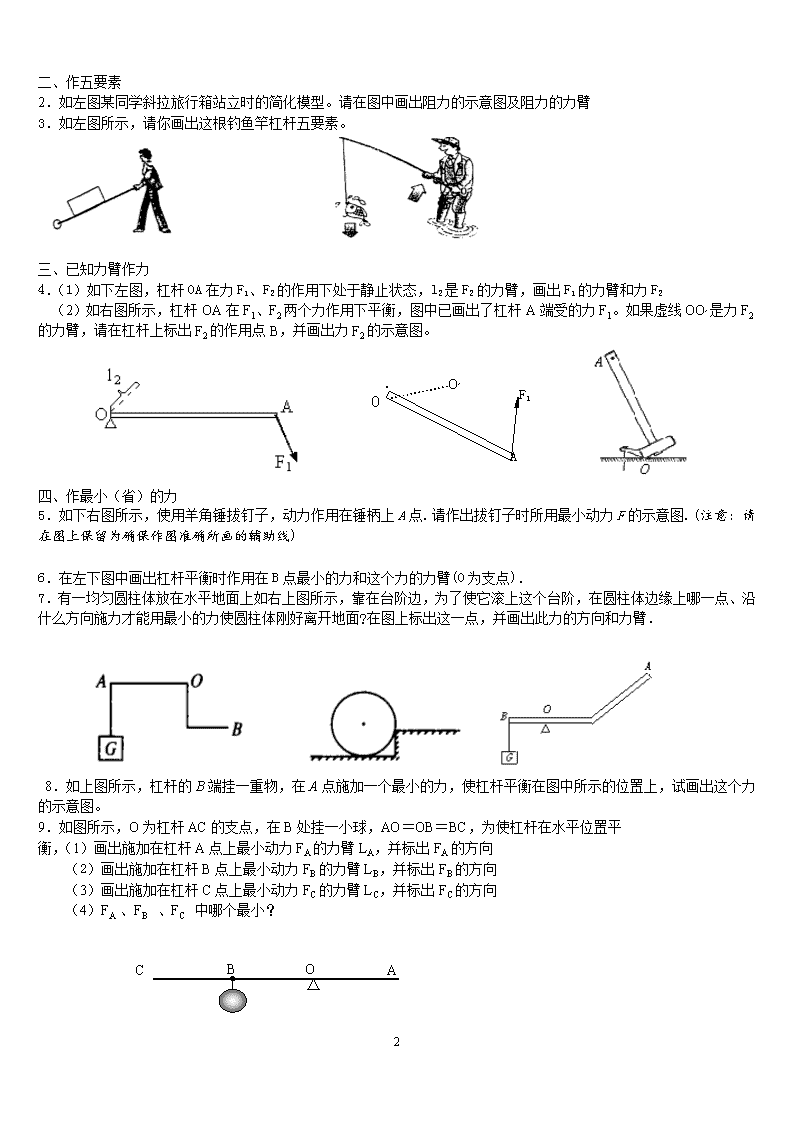

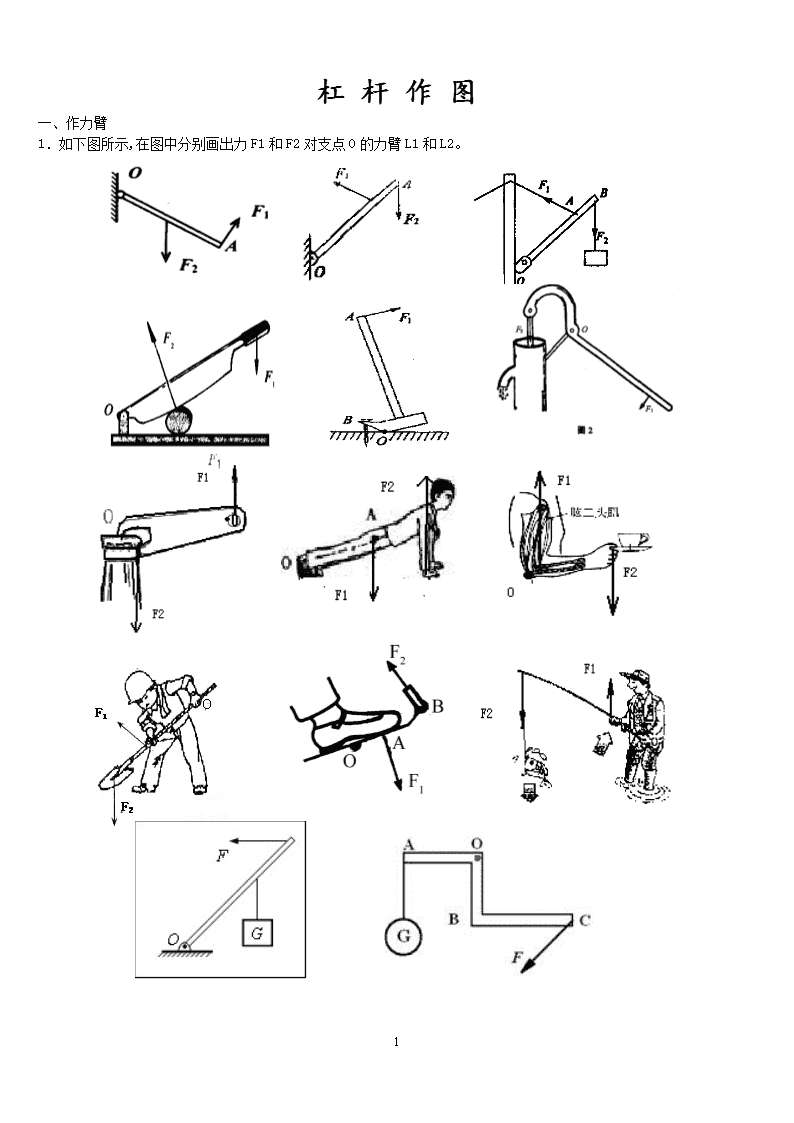

杠杆作图一、作力臂1．如下图所示,在图中分别画出力F1和F2对支点0的力臂L1和L2。F2F1O2\n二、作五要素2．如左图某同学斜拉旅行箱站立时的简化模型。请在图中画出阻力的示意图及阻力的力臂3．如左图所示，请你画出这根钓鱼竿杠杆五要素。三、已知力臂作力4．（1）如下左图，杠杆OA在力F1、F2的作用下处于静止状态，l2是F2的力臂，画出F1的力臂和力F2（2）如右图所示，杠杆OA在F1、F2两个力作用下平衡，图中已画出了杠杆A端受的力F1。如果虚线OO,是力F2的力臂，请在杠杆上标出F2的作用点B，并画出力F2的示意图。·OAO,F1四、作最小（省）的力5．如下右图所示，使用羊角锤拔钉子，动力作用在锤柄上A点.请作出拔钉子时所用最小动力F的示意图.(注意：请在图上保留为确保作图准确所画的辅助线)6．在左下图中画出杠杆平衡时作用在B点最小的力和这个力的力臂(O为支点)．7．有一均匀圆柱体放在水平地面上如右上图所示，靠在台阶边，为了使它滚上这个台阶，在圆柱体边缘上哪一点、沿什么方向施力才能用最小的力使圆柱体刚好离开地面?在图上标出这一点，并画出此力的方向和力臂．8．如上图所示，杠杆的B端挂一重物，在A点施加一个最小的力，使杠杆平衡在图中所示的位置上，试画出这个力的示意图。9．如图所示，O为杠杆AC的支点，在B处挂一小球，AO＝OB＝BC，为使杠杆在水平位置平衡，（1）画出施加在杠杆A点上最小动力FA的力臂LA，并标出FA的方向（2）画出施加在杠杆B点上最小动力FB的力臂LB，并标出FB的方向（3）画出施加在杠杆C点上最小动力FC的力臂LC，并标出FC的方向（4）FA、FB、FC中哪个最小？BCAO△2
