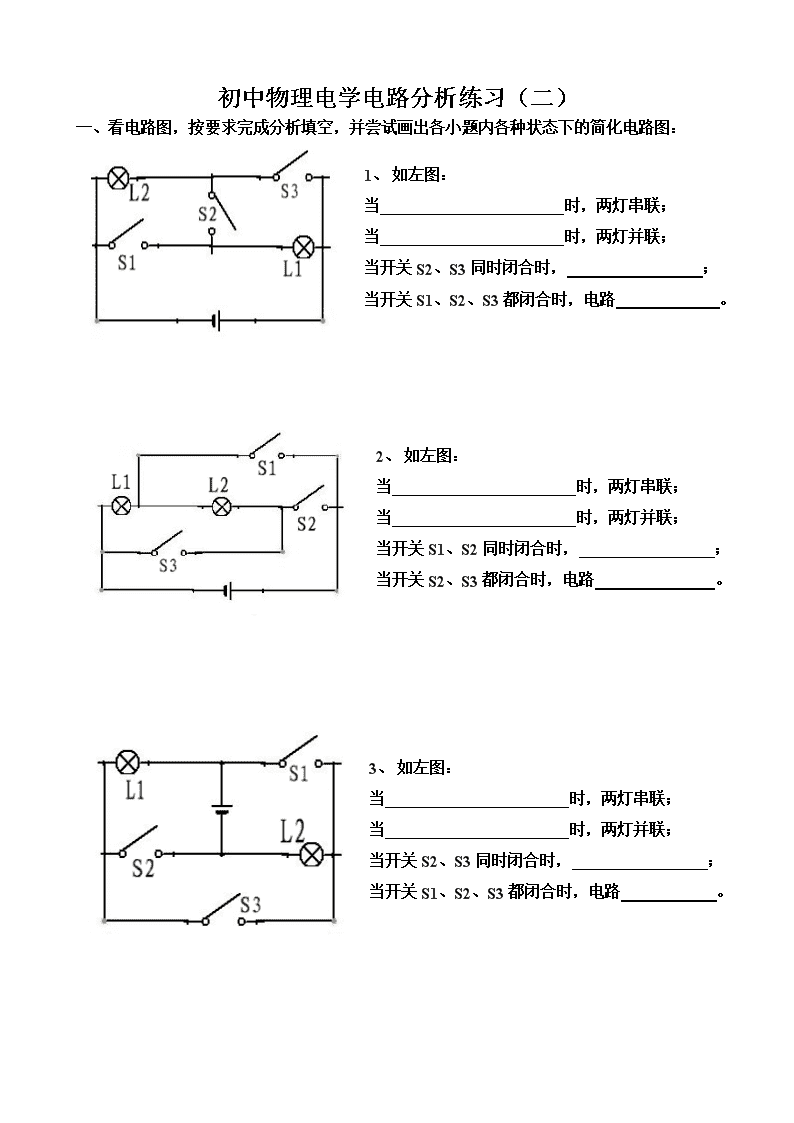

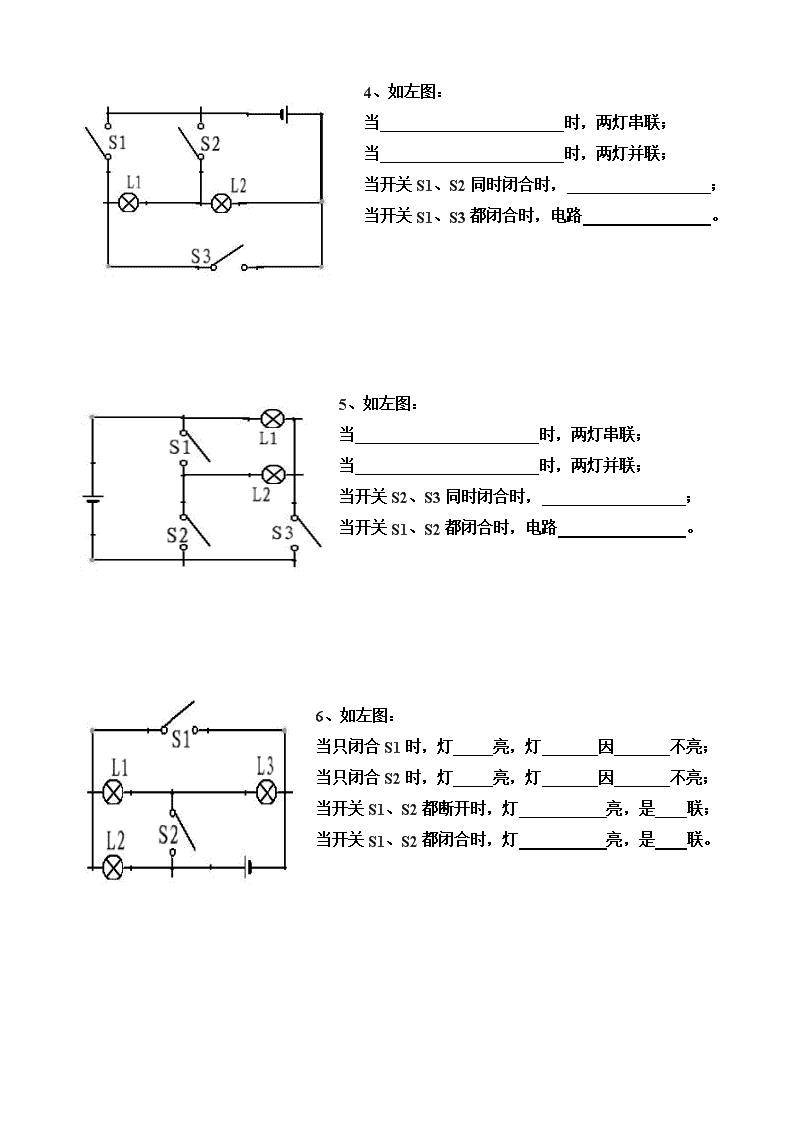

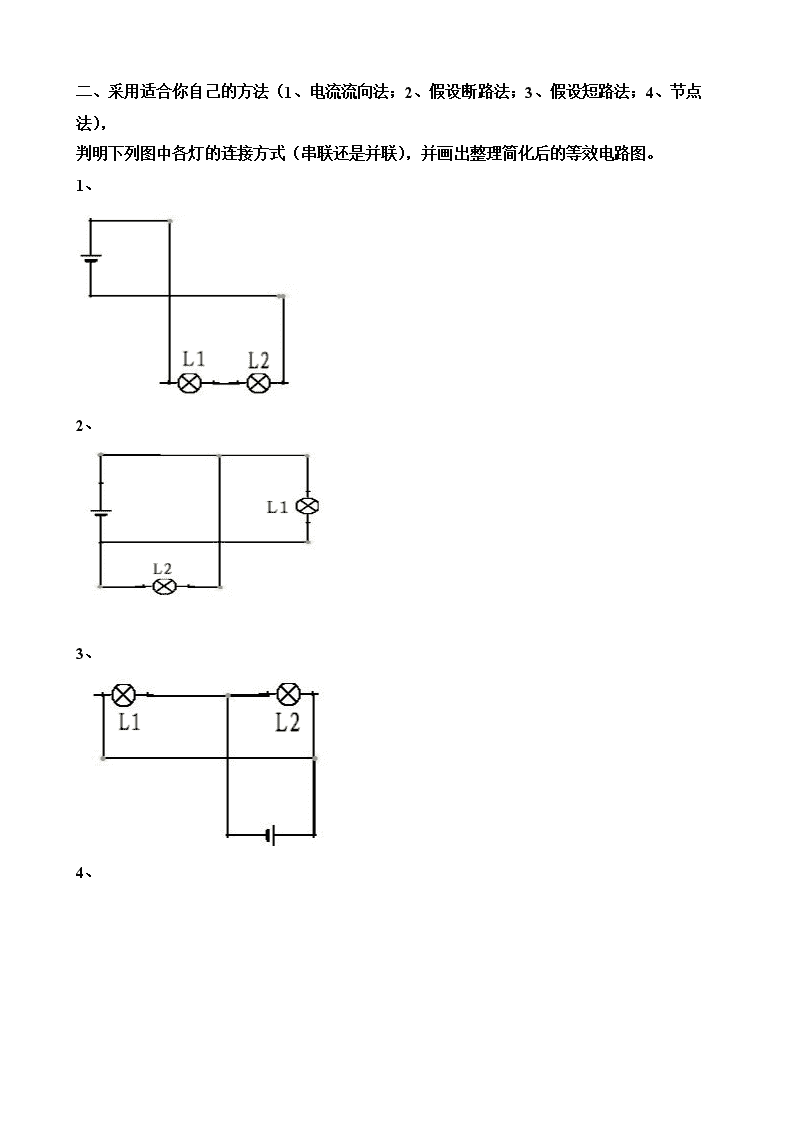

初中物理电学电路分析练习（二）一、看电路图，按要求完成分析填空，并尝试画出各小题内各种状态下的简化电路图：1、如左图：当时，两灯串联；当时，两灯并联；当开关S2、S3同时闭合时，；当开关S1、S2、S3都闭合时，电路。2、如左图：当时，两灯串联；当时，两灯并联；当开关S1、S2同时闭合时，；当开关S2、S3都闭合时，电路。3、如左图：当时，两灯串联；当时，两灯并联；当开关S2、S3同时闭合时，；当开关S1、S2、S3都闭合时，电路。\n4、如左图：当时，两灯串联；当时，两灯并联；当开关S1、S2同时闭合时，；当开关S1、S3都闭合时，电路。5、如左图：当时，两灯串联；当时，两灯并联；当开关S2、S3同时闭合时，；当开关S1、S2都闭合时，电路。6、如左图：当只闭合S1时，灯亮，灯因不亮；当只闭合S2时，灯亮，灯因不亮；当开关S1、S2都断开时，灯亮，是联；当开关S1、S2都闭合时，灯亮，是联。\n二、采用适合你自己的方法（1、电流流向法；2、假设断路法；3、假设短路法；4、节点法），判明下列图中各灯的连接方式（串联还是并联），并画出整理简化后的等效电路图。1、2、3、4、\n5、6、7、8、\n
