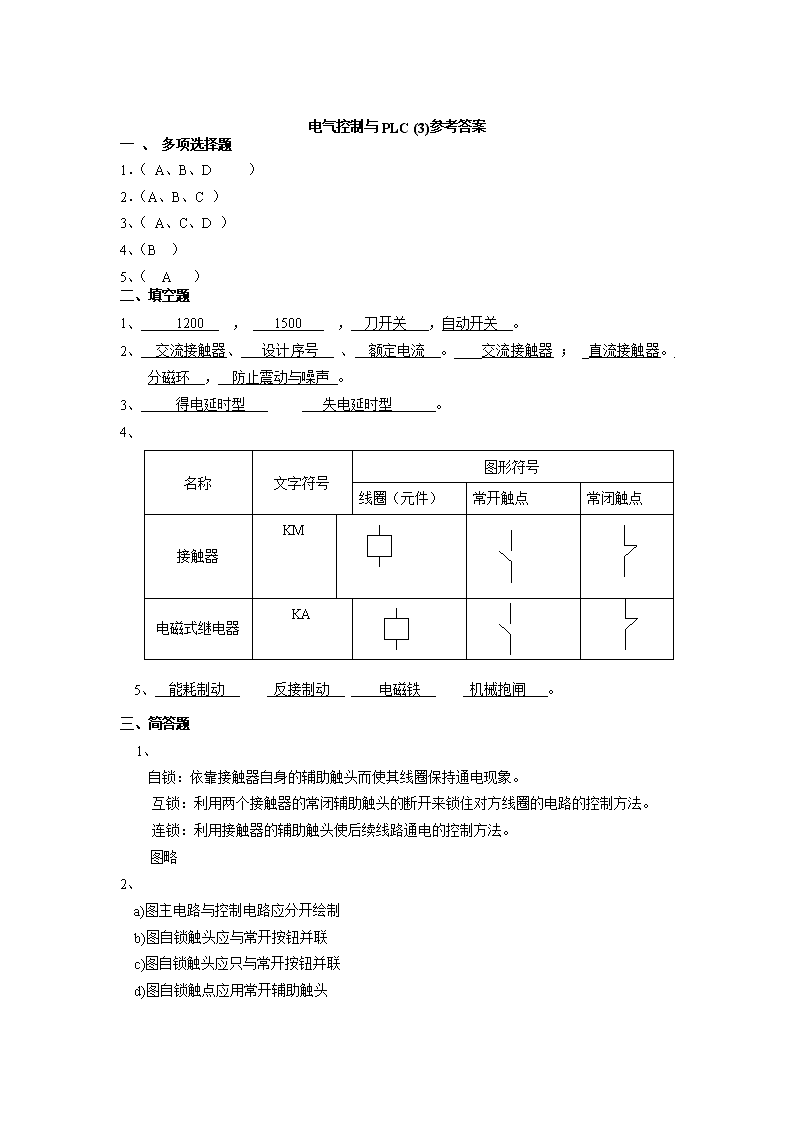

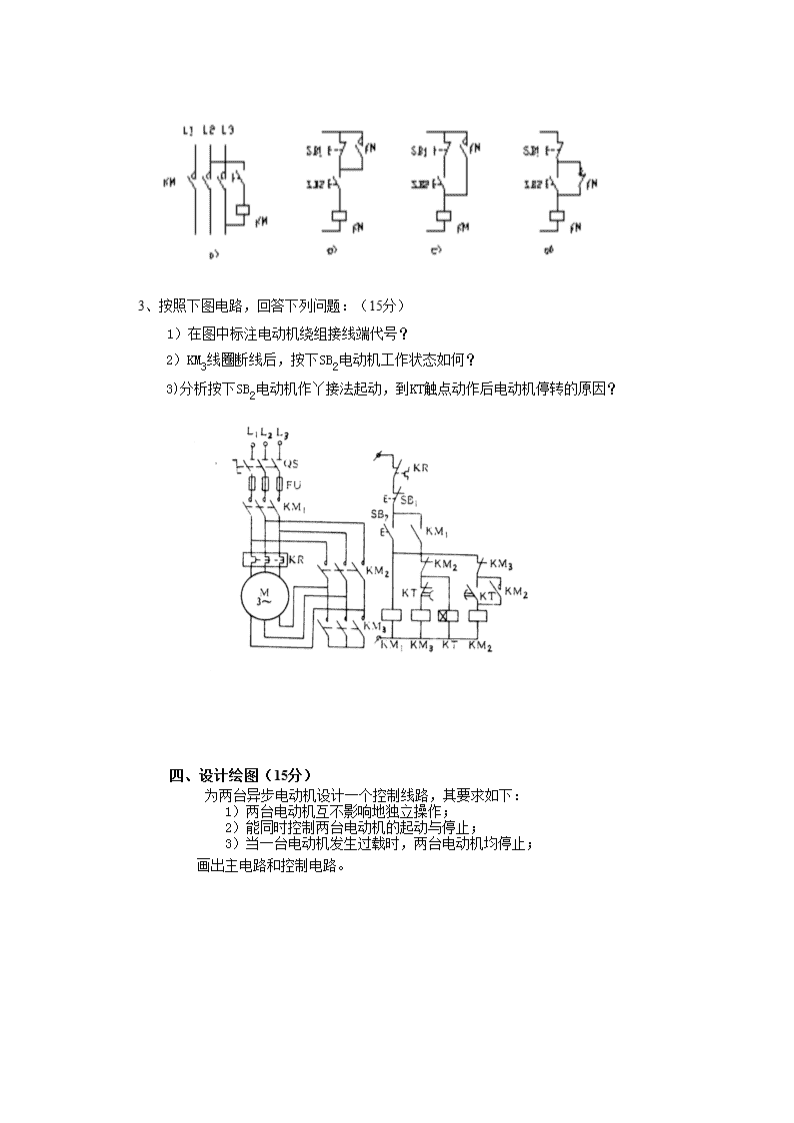

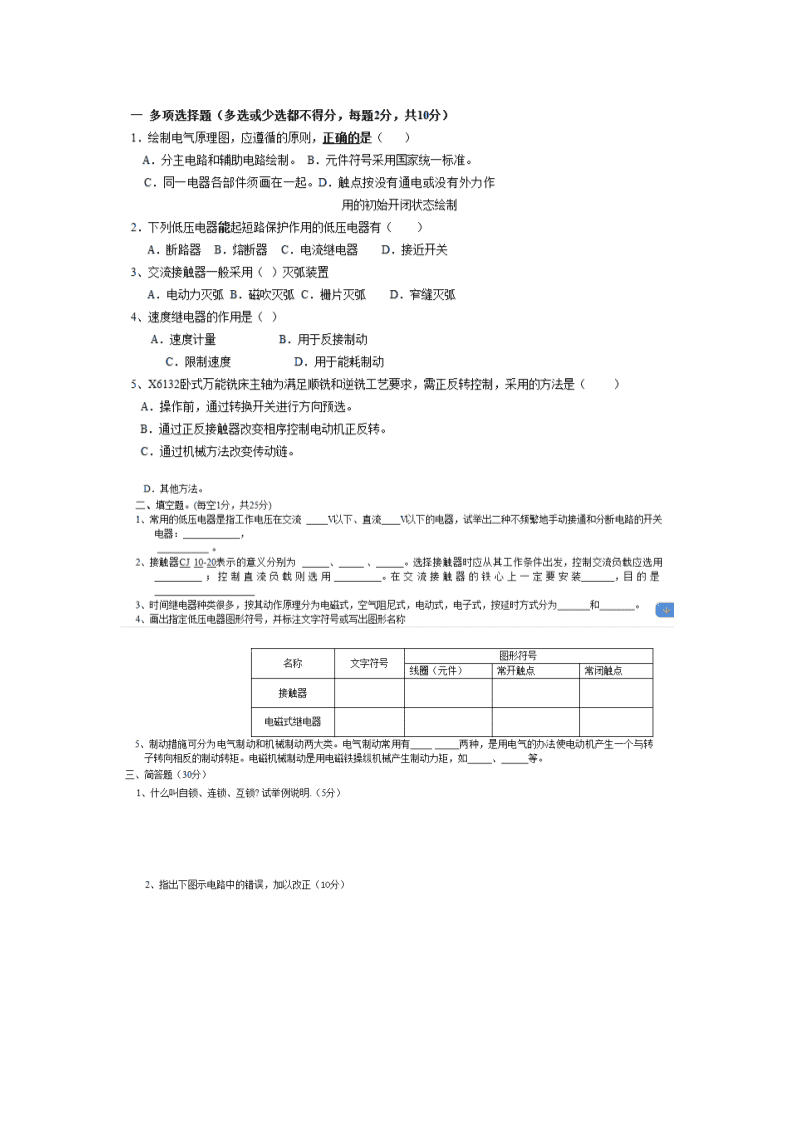

nn电气控制与PLC(3)参考答案一、多项选择题1．（A、B、D）2．（A、B、C）3、（A、C、D）4、（B）5、（A）二、填空题1、1200，1500，刀开关，自动开关。2、交流接触器、设计序号、额定电流。____交流接触器；_直流接触器。分磁环，防止震动与噪声。3、得电延时型失电延时型。4、名称文字符号图形符号线圈（元件）常开触点常闭触点接触器KM电磁式继电器KA5、能耗制动反接制动电磁铁机械抱闸。三、简答题1、自锁：依靠接触器自身的辅助触头而使其线圈保持通电现象。互锁：利用两个接触器的常闭辅助触头的断开来锁住对方线圈的电路的控制方法。连锁：利用接触器的辅助触头使后续线路通电的控制方法。图略2、a)图主电路与控制电路应分开绘制b)图自锁触头应与常开按钮并联c)图自锁触头应只与常开按钮并联d)图自锁触点应用常开辅助触头n3、1）上：从左至右是U11、V11、W11，下：从左至右是U12、V12、W12。2）不能正常启动。3)原因是KM2线圈不能正常工作。四、略五、综合题根据X6132铣床电气原理图回答问题。1、操作主轴变速手柄，SQ6受压，KT得电联锁，KM1得电，选择合适的速度，把主轴变速手柄推回原位，若能顺利推回，则变速结束，否则，重复上述过程。2、9—SQ5-2—SQ4-2—SQ3-2—13—SQ1-2——SQ2-2—10—SA3-2—14—KM2线圈—18—213、SQ3-1不能正常闭合。
