机械设计基础试题及答案8

机械设计基础试题及答案8

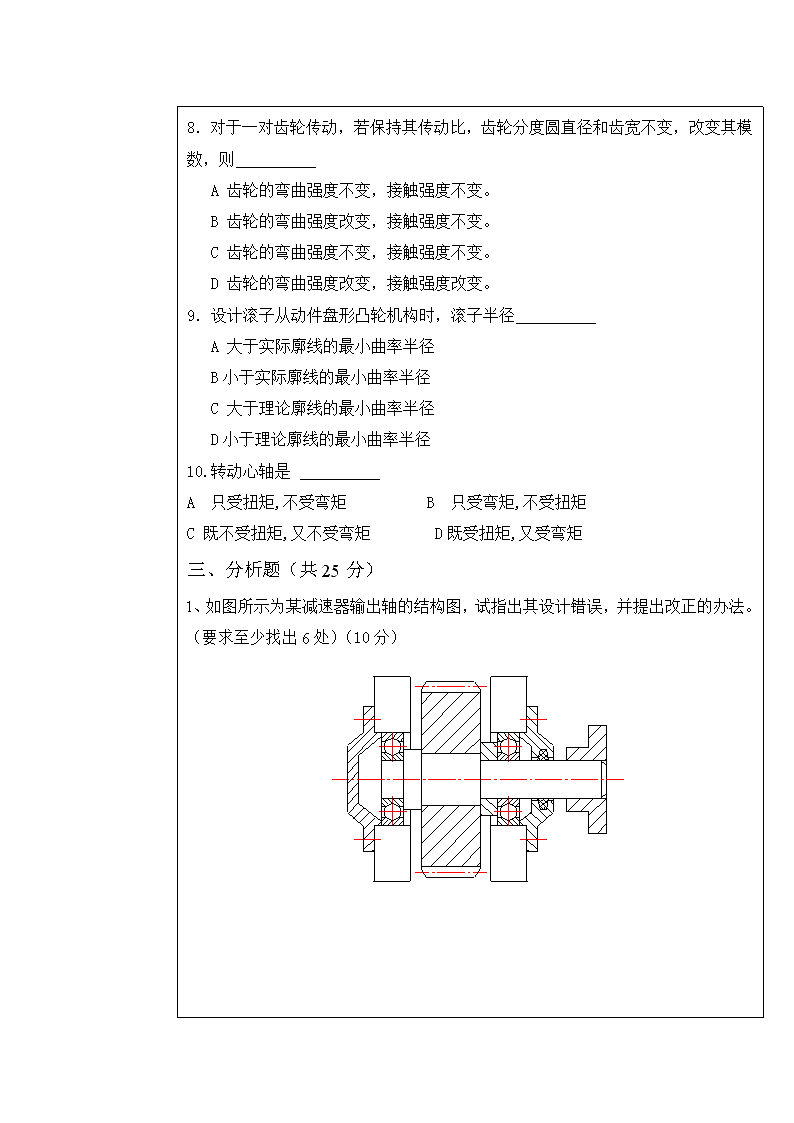

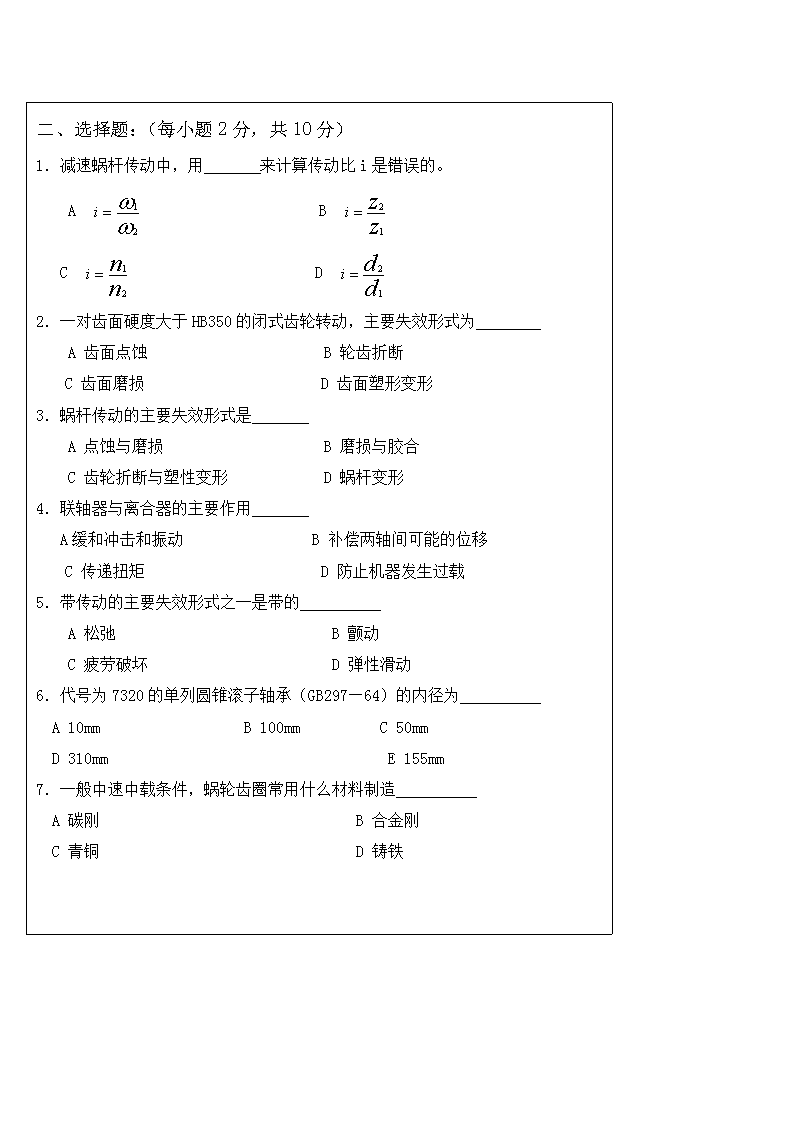

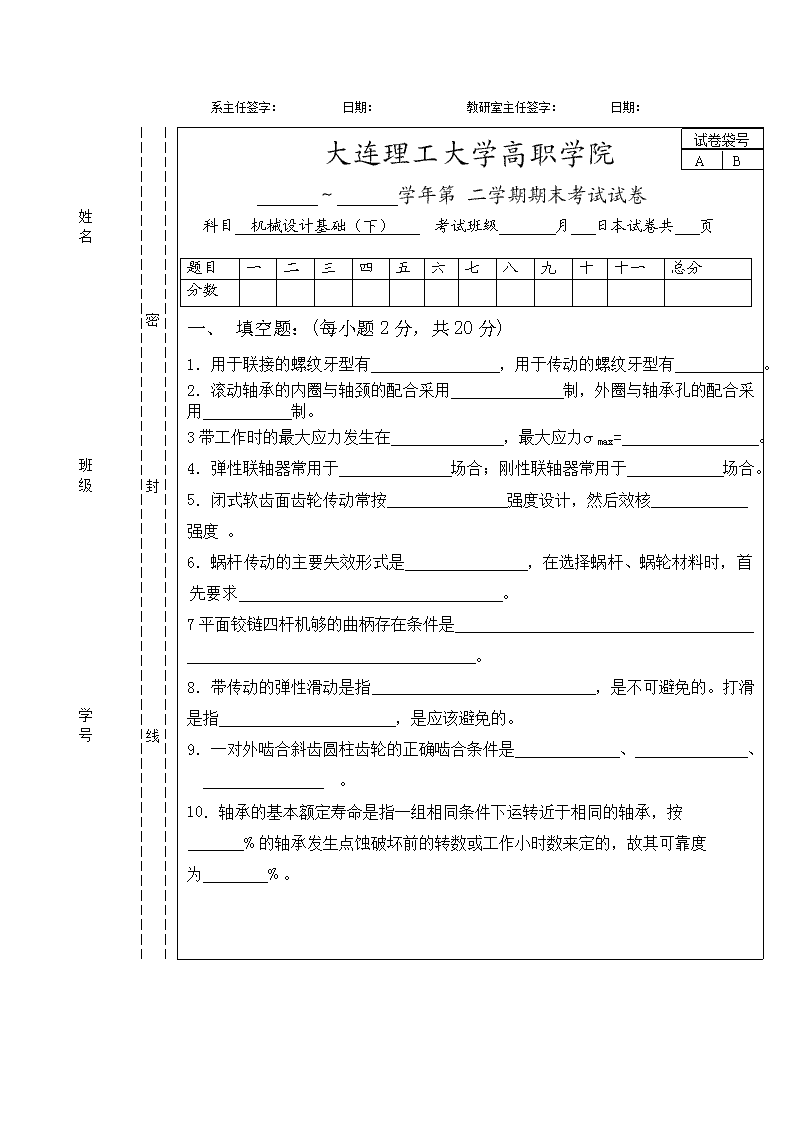

教研室主任签字：日期：系主任签字：日期：试卷袋号大连理工大学高职学院～学年第二学期期末考试试卷科目机械设计基础（下）考试班级月日本试卷共页题目一二三四五六七八九十十一总分分数一、填空题：(每小题2分，共20分)1．用于联接的螺纹牙型有，用于传动的螺纹牙型有。2．滚动轴承的内圈与轴颈的配合采用制，外圈与轴承孔的配合采用制。3带工作时的最大应力发生在，最大应力smax=。4．弹性联轴器常用于场合；刚性联轴器常用于场合。5．闭式软齿面齿轮传动常按强度设计，然后效核强度。6．蜗杆传动的主要失效形式是，在选择蜗杆、蜗轮材料时，首先要求。7平面铰链四杆机够的曲柄存在条件是。8．带传动的弹性滑动是指，是不可避免的。打滑是指，是应该避免的。9．一对外啮合斜齿圆柱齿轮的正确啮合条件是、、。10．轴承的基本额定寿命是指一组相同条件下运转近于相同的轴承，按﹪的轴承发生点蚀破坏前的转数或工作小时数来定的，故其可靠度为﹪。密封线AB姓名班级学号n二、选择题：（每小题2分，共10分）1．减速蜗杆传动中，用来计算传动比i是错误的。ABCD2．一对齿面硬度大于HB350的闭式齿轮转动，主要失效形式为A齿面点蚀B轮齿折断C齿面磨损D齿面塑形变形3．蜗杆传动的主要失效形式是A点蚀与磨损B磨损与胶合C齿轮折断与塑性变形D蜗杆变形4．联轴器与离合器的主要作用A缓和冲击和振动B补偿两轴间可能的位移C传递扭矩D防止机器发生过载5．带传动的主要失效形式之一是带的A松弛B颤动C疲劳破坏D弹性滑动6．代号为7320的单列圆锥滚子轴承（GB297—64）的内径为A10mmB100mmC50mmD310mmE155mm7．一般中速中载条件，蜗轮齿圈常用什么材料制造A碳刚B合金刚C青铜D铸铁n8．对于一对齿轮传动，若保持其传动比，齿轮分度圆直径和齿宽不变，改变其模数，则A齿轮的弯曲强度不变，接触强度不变。B齿轮的弯曲强度改变，接触强度不变。C齿轮的弯曲强度不变，接触强度不变。D齿轮的弯曲强度改变，接触强度改变。9．设计滚子从动件盘形凸轮机构时，滚子半径A大于实际廓线的最小曲率半径B小于实际廓线的最小曲率半径C大于理论廓线的最小曲率半径D小于理论廓线的最小曲率半径10.转动心轴是A只受扭矩,不受弯矩B只受弯矩,不受扭矩C既不受扭矩,又不受弯矩D既受扭矩,又受弯矩三、分析题（共25分）1、如图所示为某减速器输出轴的结构图，试指出其设计错误，并提出改正的办法。（要求至少找出6处）（10分）n2、试分析图中各齿轮在啮合传动时所受的力，并在图中表示出斜齿轮3、4的旋向。要求Ⅱ轴上的轴向力最小（15分）四、已知一对外啮合渐开线标准直齿圆柱齿轮的标准中心距a=150mm，齿数Z1=20，Z1=80，齿顶高系数ha*=1，压力角=20°。试求这对齿轮的模数m，传动比i12，节圆直径及啮合角。（10分）五、如图所示轮系中，已知，，，，，，，求传动比。又当n1=1450r/min时,nH=？（15分）n六、图示两圆锥滚子轴承“面对面”安装。轴向载荷Fa=1000N，径向载荷FR1=1200N、FR2=2000N，试计算两轴承承受的轴向载荷。派生轴向力FA=FR/2Y，Y=0.4。（10分）n大连理工大学高职学院～学年第二学期期末考试试卷参考答案及评分标准科目机械设计基础（下）考试班级本答案编写人共页一、填空题：(每小题2分，共20分)1．普通螺纹、管螺纹、圆弧螺纹；矩形螺纹、梯形螺纹、锯齿形螺纹。2．基孔制、基轴制3．紧边开始绕上小带轮处，smax=s1+sb1+sc4．高速级、低速级5．齿面接触疲劳强度、齿根弯曲疲劳强度6．磨损、胶合；跑合性、减磨性和耐磨性7．急回特性8．由于带的弹性变形而引起的带与带轮的滑动，无法避免。9．，，10．10%、90%二、选择题（每小题2分，共20分）1．（D）2．（B）3．（B）4．（C）5．（C）6．（B）7．（C）8．（B）9．（D）10．（B）三、分析题（共25分）1．（10分）①齿轮周向不固定，应在轮毂处加键；②齿轮一个方向轴向不固定，应将轴肩加高；③轴承装入后拔不出来，应使肩高不超过轴承内圈；④轴承的周向不固定，应加键；⑤轴承轴向不固定，应加轴肩；⑥一端轴承与轴肩的配合长度太长，应缩短，加台阶；2、（15分）n四、（10分）1．节圆直径=分度圆直径：五、（15分）解：1、2、3、H为周转轮系，3/、4、5为定轴轮系得联立以上二式得所以六、（10分）1为紧边，2为松边
