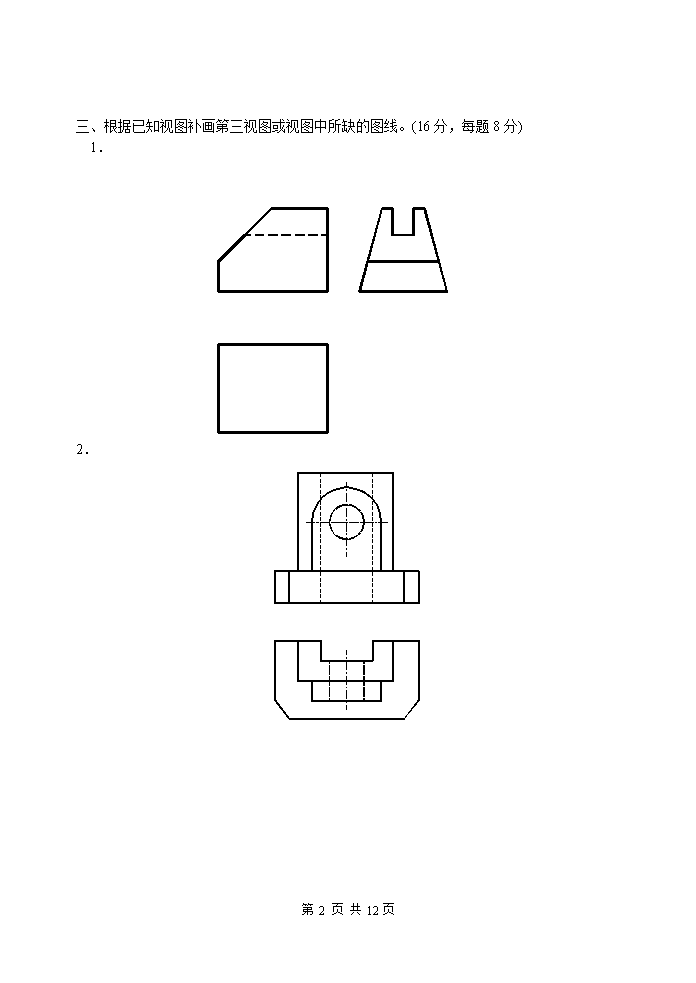

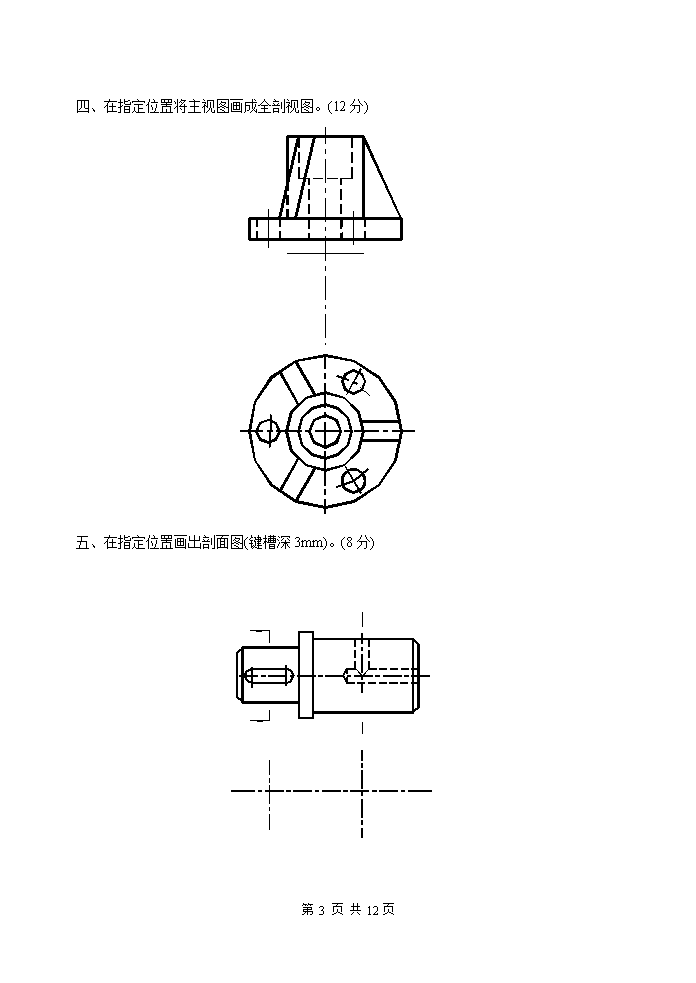

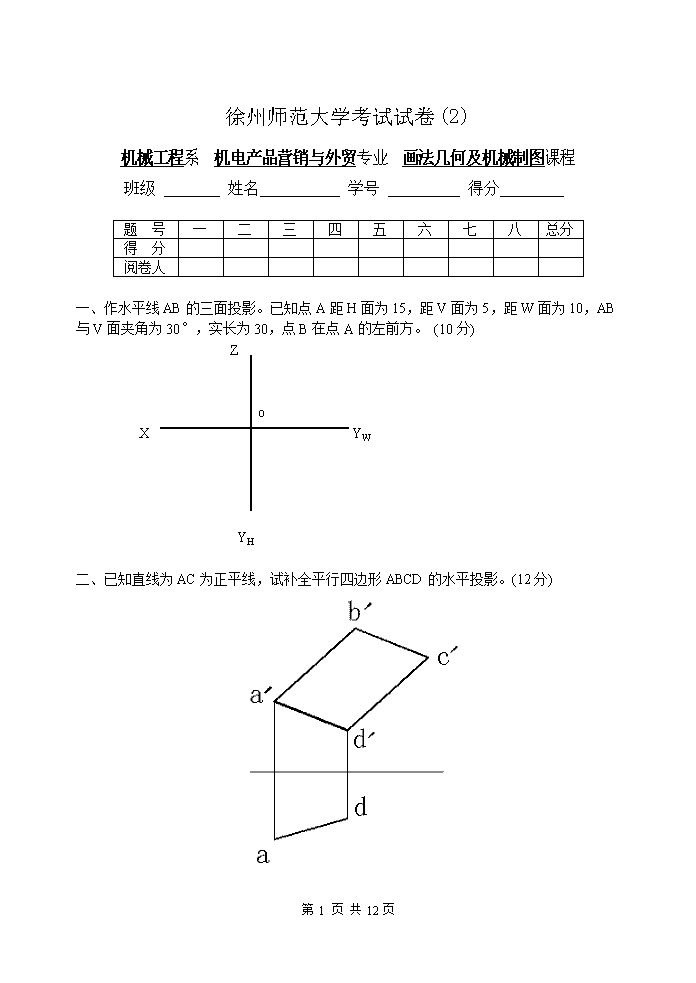

徐州师范大学考试试卷(2)机械工程系机电产品营销与外贸专业画法几何及机械制图课程班级姓名学号得分题号一二三四五六七八总分得分阅卷人一、作水平线AB的三面投影。已知点A距H面为15，距V面为5，距W面为10，AB与V面夹角为30°，实长为30，点B在点A的左前方。(10分)ZoXYWYH二、已知直线为AC为正平线，试补全平行四边形ABCD的水平投影。(12分)第12页共12页n三、根据已知视图补画第三视图或视图中所缺的图线。(16分，每题8分)1．2．第12页共12页n四、在指定位置将主视图画成全剖视图。(12分)五、在指定位置画出剖面图(键槽深3mm)。(8分)第12页共12页n六、改正双头螺柱连接中的错误画法。(12分)七、画出齿轮的两个视图，已知m=3mm，z=20，写出主要计算式。(10分)第12页共12页n八、读零件图并回答下列问题。(20分)1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。3．说明Φ40H7的意义。4．说明M8—7H的含义。5．标出各剖视图的剖切平面位置。⊥Φ0.05c6．说明符号的含义。第12页共12页n第12页共12页n徐州师范大学考试试卷(2)答案机械系机电产品营销与外贸专业画法几何及机械制图课程班级姓名学号得分题号一二三四五六七八总分得分阅卷人一、作水平线AB的三面投影。已知点A距H面为15，距V面为5，距W面为10，AB与V面夹角为30°，实长为30，点B在点A的左前方。二、已知直线为AC为正平线，试补全平行四边形ABCD的水平投影。第12页共12页n三、根据已知视图补画第三视图或视图中所缺的图线1．2．第12页共12页n四、在指定位置将主视图画成全剖视图。五、在指定位置画出剖面图(键槽深3mm)。第12页共12页n六、改正双头螺柱连接中的错误画法。七、画出齿轮的两个视图，已知m=3mm，z=20，写出主要计算式。d=mz=3╳20=60mmda=m(z+2)=66mmdf=m(z-2.5)=52.5mm第12页共12页n八、读零件图并回答下列问题.1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。3．说明Φ40H7的意义。4．说明M8—7H的含义。5．完成A-A剖视图。◎Φ0.02B6．说明符号的含义。答案：1.该零件图中，主视图采用了局部剖视，左视图采用半剖视图，俯视图采用全剖视图2.长度方向的基准是长度对称线，高度方向基准是零件底边，宽度方向是宽度对称线。3.Φ40H7表示：基本尺寸为Φ40的孔，H7为公差带代号，H为基本偏差代号，7为公差等级。4.M8—7H表示，公称直径为8mm的普通螺纹，M为螺纹代号，7H为中径的公差带代号。5.（图略）6.表示主视图中右侧Φ40H7孔的中心轴线相对于左侧Φ40孔的中心轴线的同轴度公差为Φ0.02第12页共12页n第12页共12页
