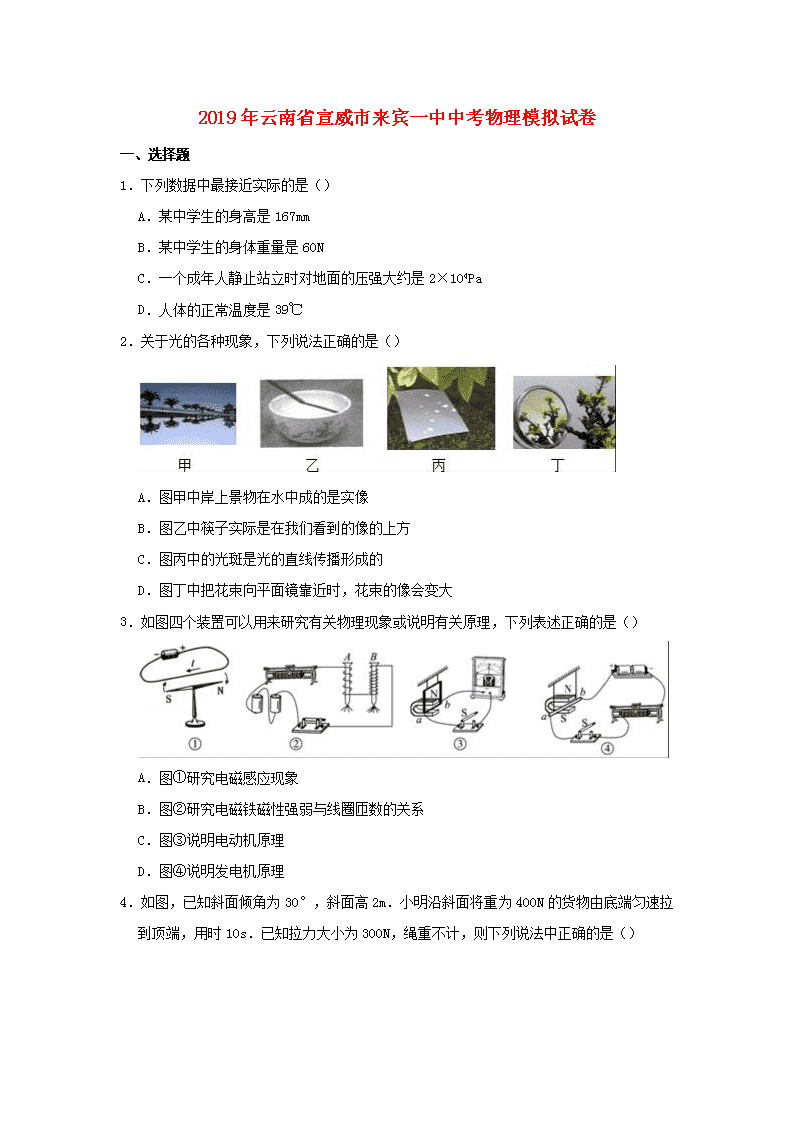

2019年云南省宣威市来宾一中中考物理模拟试卷一、选择题1．下列数据中最接近实际的是（）A．某中学生的身高是167mmB．某中学生的身体重量是60NC．一个成年人静止站立时对地面的压强大约是2×104PaD．人体的正常温度是39℃2．关于光的各种现象，下列说法正确的是（）A．图甲中岸上景物在水中成的是实像B．图乙中筷子实际是在我们看到的像的上方C．图丙中的光斑是光的直线传播形成的D．图丁中把花束向平面镜靠近时，花束的像会变大3．如图四个装置可以用来研究有关物理现象或说明有关原理，下列表述正确的是（）A．图①研究电磁感应现象B．图②研究电磁铁磁性强弱与线圈匝数的关系C．图③说明电动机原理D．图④说明发电机原理4．如图，已知斜面倾角为30°，斜面高2m．小明沿斜面将重为400N的货物由底端匀速拉到顶端，用时10s．已知拉力大小为300N，绳重不计，则下列说法中正确的是（）nA．小明对货物做的有用功是1200JB．小明对绳的拉力的功率是80WC．斜面的机械效率是66.7%D．物体受到斜面的摩擦力是90N5．下列关于力学现象的解释中正确的是（）A．人用力推车，车未动，是因为推力小于摩擦阻力B．苹果在空中下落得越来越快，是因为力是改变物体运动状态的原因C．汽车刹车后，速度会逐渐减小，最后会停下来，是因为汽车具有惯性D．书本静止在课桌上，是因为书本受到的重力与书本对桌面的压力平衡6．如图所示，电源电压不变，闭合开关后，下列关于电压表示数变化的说法正确的是（）A．滑片P向右移动，V1表示数变大，V2表示数不变B．滑片P向右移动，V1表示数变小，V2表示数变大C．滑片P向左移动，V1表示数不变，V2表示数变大D．滑片P向左移动，V1表示数变大，V2表示数不变7．下列连线中，完全正确的一组是（）A．nB．C．D．8．如图电路，电源电压不变，开关S闭合，在滑动变阻器滑片P向右移动的过程中，以下判断正确的是（）A．电压表示数不变B．电压表示数变大C．电压表示数变小D．电压表示数先变大后变小二、填空9．2016年10月17日，“神舟十一号”飞船发射成功。在地球上人们收看到飞船发射成功过程的电视直播画面是通过传送的。10．我国高铁总路程居世界第一，人们出行更加方便快捷，暑假小红和父母外出旅游，她们乘坐的高铁动车正以300km/h的速度向南行驶，旁边平行铁轨一列普通列车以120km/h的速度也向南行驶，小红发现自己超过普通列车用的时间为16s，以普通列车为参照物，小红向（选填“南”或“北”）行驶，以小红为参照物。普通列车向（选填“南”或“北”）行驶，普通列车的长度为km。n11．中国改装的“瓦良格”号航空母舰出海试航，当航母在平静的水面航行时，它所受的浮力它的总重力（选填“大于”、“等于”或“小于”）．当航空母舰上舰载飞机起飞后，它排开水的体积（选填“增大”、“减小”或“不变”）。12．如图所示，分别用定滑轮、动滑轮把重力相同的甲、乙两物体（G甲＝G乙＞G动）在相同时间内匀速提升相同的高度（不计摩擦），则所用拉力F甲F乙，拉力做功的功率P甲P乙，机械效率η甲η乙．（选填“＞”、“＜”或“＝”）13．如图所示，高0.8m、重1100N、均匀的圆柱形木柱M，截面半径为0.3m，将它竖直放在水平地面上时，木柱所受的重力与地面对它的支持力是一对力；若要使木柱的a点离开地面，至少需要N的力。14．形成雾霾天气的主要污染物是PM2.5．PM2.5是指直径数值小于或等于2.5的悬浮颗粒物，其直径大约是一般分子直径（数量级为10﹣10m）的2万倍，能被肺吸收并进入血液，对人体危害很大。PM2.5的悬浮，是因为其受到的浮力和重力，它在空中所做的运动（选填“属于”或“不属于”）分子的无规则运动。15．小明家买了一台新空调，师傅安装空调时，空调的金属外壳应该。师傅用测电笔检测插座时，发现氖管发光，说明测电笔接触的是线。空调调试正常工作时，小明又把电水壶接入电路，此时家里的“空气开关”跳闸了，原因可能是发生了短路或。16．如图所示，重为5N的物体A在8牛的水平压力作用下静止在竖直墙壁上，物体A所受的摩擦力为N，当水平压力减小为原来的一半，物体A恰好沿竖直墙壁匀速下滑，则物体A受到的摩擦力为N。n17．如图为小明家里的电能表“220V5（10）A3000r/kw•h”，此时示数为20kW•h，他家允许同时长期工作的用电器最大总功率为kW，若只让一只台灯工作，电能表2min转了5转，则这只灯泡消耗的电能为J，台灯的功率是W。三、实验（31分）18．（9分）根据图中通电螺线管，在磁感线上标出方向，并标出电源的右侧小磁针的N极。19．如图所示，杠杆在力F1、F2作用下处于平衡状态，L1为F1的力臂。请在图中作出F2的力臂L2及力F1．20．图中被测物体的外直径是cm。21．（7分）在做探究凸透镜成像的实验中，（1）小斌将凸透镜正对太阳光，在透镜的另一侧移动光屏，在距透镜10cm处，屏上呈现出最小最亮的光斑，则此凸透镜焦距约是cm。（2）小斌同学做实验时，发现烛焰在光屏上的像如图所示，若要使烛焰在光屏中心成像，只调节光屏，应将光屏向调节（选填：“上”或“下”）。n（3）若将烛焰移至距凸透镜15cm处，移动光屏，使烛焰在屏上得到倒立、清晰的实像，（选填：“照相机”、“幻灯机”或“放大镜”）就是应用这一原理制成的。（4）若将蜡烛远离透镜，光屏应（选填：“靠近”、“远离”或“不移动”），屏上才可以出现清晰的像。我们可以从不同角度看到光屏上的像，是因为发生了（选填：“镜面反射”或“漫反射”）。（5）小莉同学将自己的近视眼镜镜片放在了蜡烛与凸透镜（靠近凸透镜）之间，移动透镜和光屏，直到在光屏上得到了一个倒立缩小的清晰的像。将近视眼镜镜片取下，发现光屏上的像变模糊了。为了使屏上的像重新变得清晰，在不移动蜡烛和凸透镜位置的前提下，应将光屏向移动（选填“左”或“右”）。（6）若已在光屏上成清晰的像，此时用遮光布遮住凸透镜的下小半部分，则所成的烛焰的像为（选填“不完整的像”、“亮度相同的完整像”或“亮度稍暗的完整的像”）。22．（7分）如图所示是小明“探究影响滑动摩擦力大小的因素”的实验。铜块和木块的大小和形状完全相同。在实验前，小明提出了以下几种猜想：猜想一：滑动摩擦力的大小与压力的大小有关猜想二：滑动摩擦力的大小与物体间接触面的粗糙程度有关猜想三：滑动摩擦力的大小与物体间的接触面积大小有关（1）实验时沿方向拉动弹簧测力计，使物体做运动，此时弹簧测力计的示数即为物体所受滑动摩擦力的大小，这样做的依据是：。（2）比较甲、乙两图，可得到的结论是。（3）图乙、丙中铜块和木块叠在一起的目的是使相同，比较乙、丙两图可得出滑动摩擦力的大小与有关。（4）要“探究滑动摩擦力大小与接触面积大小是否有关”，小明将木块和铜块做为一个整体竖着放置在长木板上，如丁图，测出滑动摩擦力的大小并与乙比较。你认为他的探究方案中存在的主要缺陷是：。n23．（8分）张皓同学做“测定小灯泡电功率”的实验，设计的电路图如图甲所示，小灯泡所标示的额定电压为2.5V．（1）张皓同学按甲图连好电路如图甲所示，闭合开关前，他应将滑片P移到滑动变阻器的最（选填“左”或“右”）端；（2）接着检查电路连接，他发现有一根导线连接错了，请你在甲图中在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法；（3）改正连接后，他闭合开关，发现灯泡不发光，电流表有示数，电压表示数为0，移动滑动变阻器的滑片P可以改变电流表的示数，那么电路的故障原因是：；（4）排除故障后进行实验，他根据实验测得的数据，画出了小灯泡的电流随电压变化的图象如图乙所示，由图象可知小灯泡的额定功率是W；（5）由步骤（5）知小灯泡的电流随电压变化的图象不是一条直线，他结合实验过程分析得知，形成的原因是：。（6）张皓同学又设计了两种测量定值电阻Rx阻值的实验电路方案，方案中定值电阻的阻值为R0。①方案一：闭合开关S，如果电压表V1和V2的读数分别为Ul和U2，则电阻Rx的阻值表达式为Rx＝。②方案二：电路中Rx≠R0，将S接到a，读出电流表的示数I1；再将S接到b，读出电流表的I2；由I1R0＝I2Rx可得Rx＝I1R0/I2．请判断结果是否正确并简要说明理由：。四、综合题（25分）24．（8分）随着人们生活水平的提高，小汽车已经逐步进入家庭。某品牌小汽车质量是1600kg，车上载有人和物品质量共为200kg，车轮与地面的总接触面积为2.0×10﹣2m2．若小汽车以输出功率60kW在市区外水平路面上做匀速直线运动，运动速度v1＝72km/h；当汽车将要进入市区时，司机减小了油门，使汽车的输出功率立即减小为24kW并保持该功率继续直线行驶，汽车的速度与时间的关系如图所示，设运动过程中汽车所受阻力不变，g取10N/kg。求：n（1）该汽车静止时对水平路面的压强。（2）汽车运动过程中受到的阻力；（3）t2时间后汽车运动的速度v2的大小。25．某微电脑电热壶具有温度可调，自动抽水等优点，如表是该电热水壶的名牌，求：产品EH﹣﹣22额定电压220V加热功率1200W容量1.2L（1）如图所示，小电动机将质量为1.2kg的水从桶中提升了0.5m，电动机对水做的功至少是多少？（g取10N/kg）（2）电热水壶在额定电压下工作时的电流（保留一位小数）？（3）电热水壶正常工作时，将1.2kg水从20℃加热到100℃时，加热时间为7min，求电热水壶的热效率？[c水＝4.2×103J/（kg•℃）]26．某兴趣小组探究串联电路中电阻消耗的电功率与电流的关系，电路如图甲所示。滑动变阻器滑片P从最右端向最左端移动的过程中，R1的U﹣I图象如图乙所示。求：n（1）R1的阻值；（2）电路消耗的最大功率；（3）当R2消耗的电功率为0.5W时，R2的阻值。n2019年云南省宣威市来宾一中中考物理模拟试卷参考答案与试题解析一、选择题1．下列数据中最接近实际的是（）A．某中学生的身高是167mmB．某中学生的身体重量是60NC．一个成年人静止站立时对地面的压强大约是2×104PaD．人体的正常温度是39℃【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。【解答】解：A、中学生的身高约167cm，故A错误；B、中学生的身体重量约600N，故B错误；C、每只鞋的底面积大约为200cm2，即0.02m2；中学生的体重大约为50kg，压力F＝G＝mg＝50kg×10N/kg＝500N，压强P＝＝＝1.25×104Pa；与选项中104Pa接近；故C正确；D、人体的正常体温约37℃，故D错误；故选：C。【点评】此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。2．关于光的各种现象，下列说法正确的是（）A．图甲中岸上景物在水中成的是实像B．图乙中筷子实际是在我们看到的像的上方C．图丙中的光斑是光的直线传播形成的nD．图丁中把花束向平面镜靠近时，花束的像会变大【分析】（1）平静的水面相当于平面镜，因而在水面上映出岸上的景物，属于光的反射现象。（2）光从一种介质斜射入另一种介质时，光的传播方向就会发生偏转，即光的折射现象。（3）光在同一均匀介质中沿直线传播。光沿直线传播的实例有：小孔成像、激光准直、影子、日食和月食等；（4）平面镜成像特点之一，物像等大。【解答】解：A、平静的水面相当于平面镜，岸上景物的光被水面发生反射形成了虚像，故A错误；B、插入水中的筷子，由于筷子反射的光线从水中斜射入空气中时，传播方向发生了偏折，远离法线，折射角大于入射角，所以看到筷子在水中的部分是向上弯折，所以图乙中筷子实际是在我们看到的像的下方，故B错误；C、太阳光在树荫下形成圆形光斑是小孔成像现象，这是光沿直线传播形成的，故C正确；D、由平面镜成像特点物像等大，可知，把花束向平面镜靠近时，花束的像与花束大小相等，不会变大，故D错误。故选：C。【点评】本题综合考查生活中常见的光现象，是近几年的热点题。解题的关键是正确认识光在传播过程中所遵循的规律，并能用来解释简单的问题。3．如图四个装置可以用来研究有关物理现象或说明有关原理，下列表述正确的是（）A．图①研究电磁感应现象B．图②研究电磁铁磁性强弱与线圈匝数的关系C．图③说明电动机原理D．图④说明发电机原理【分析】（1）电流磁效应是指电流能产生磁场；（2）比较电磁铁磁性强弱一般用不同的电磁铁来吸引大头针；（3）电磁感应是指闭合电路的一部分导体在磁场中切割磁感线，电路中会产生感应电流；n（4）研究磁场对电流的作用要先给导体通电，再将其放入磁场中。根据不同实验的特点，对照各图进行判断即可。【解答】解：A、是奥斯特实验，即演示电流的磁效应的实验装置，故A错误；B、是演示电磁铁中线圈匝数的多少与磁性强弱的关系的实验装置，故B正确；C、是研究电磁感应现象的实验装置，是发电机原理，故C错误；D、是演示磁场对电流作用的实验装置，是电动机的原理，故D错误；故选：B。【点评】物理学是以观察和实验为主的实验学科，很多的物理知识都来源于实验，在学习中应重视实验的学习，要牢记一些重要实验装置图。4．如图，已知斜面倾角为30°，斜面高2m．小明沿斜面将重为400N的货物由底端匀速拉到顶端，用时10s．已知拉力大小为300N，绳重不计，则下列说法中正确的是（）A．小明对货物做的有用功是1200JB．小明对绳的拉力的功率是80WC．斜面的机械效率是66.7%D．物体受到斜面的摩擦力是90N【分析】知道货物的重力和斜面的高度，根据W＝Gh求出有用功，根据三角函数求出斜面的长度，根据W＝Fs求出总功，利用P＝求出小明对绳的拉力的功率，利用求出η＝×100%斜面的机械效率，总功减去有用功即为克服摩擦力做的额外功，根据W＝fs求出摩擦力的大小。【解答】解：小明对货物做的有用功：W有＝Gh＝400N×2m＝800J，故A错误；斜面的长度：s＝＝＝4m，小明对绳的拉力做的功：nW总＝Fs＝300N×4m＝1200J，小明对绳的拉力的功率：P＝＝＝120W，故B错误；斜面的机械效率：η＝×100%＝×100%≈66.7%，故C正确；克服物体摩擦力所做的额外功：W额＝W总﹣W有＝1200J﹣800J＝400J，物体受到斜面的摩擦力：f＝＝＝100N，故D错误。故选：C。【点评】本题考查了做功公式和功率公式、斜面机械效率公式的应用，明确有用功和总功、额外功是关键。5．下列关于力学现象的解释中正确的是（）A．人用力推车，车未动，是因为推力小于摩擦阻力B．苹果在空中下落得越来越快，是因为力是改变物体运动状态的原因C．汽车刹车后，速度会逐渐减小，最后会停下来，是因为汽车具有惯性D．书本静止在课桌上，是因为书本受到的重力与书本对桌面的压力平衡【分析】（1）当物体处于静止状态或匀速直线运动状态时，受平衡力作用；（2）力的作用效果是：可以改变物体的形状，可以改变物体的运动状态；（3）运动的物体最终停下来是由于受到阻力的作用；（4）二力平衡的条件是：作用在同一物体上的两个力，大小相等，方向相反，并且在同一直线上。【解答】解：A、人用力推车，车未动，处于静止状态，说明受力平衡，即推力等于阻力，故A错误；B、苹果在空中下落时，由于受力竖直向下的作用，其运动状态不断改变，下落速度越来越大，故B正确；C、汽车刹车时，受到地面的摩擦阻力，在该力的作用下，汽车的运动状态发生改变，速度会越来越小，最终会停下来，并不是由于具有惯性，故C错误；nD、书本受到的重力作用在书本上，而书本对桌面的压力是作用在桌面上，这两个力不是作用在同一物体上，不符合二力平衡的条件，故D错误。故选：B。【点评】该题通过实例考查了力的作用效果和二力平衡的知识，在应用力的作用效果时时要注意辨别物体发生变化的是形状还是运动状态，在判断两个力是否为平衡力时要注意这两个力需要同时满足四个条件，即：作用在同一物体上的两个力，大小相等，方向相反，并且在同一直线上。6．如图所示，电源电压不变，闭合开关后，下列关于电压表示数变化的说法正确的是（）A．滑片P向右移动，V1表示数变大，V2表示数不变B．滑片P向右移动，V1表示数变小，V2表示数变大C．滑片P向左移动，V1表示数不变，V2表示数变大D．滑片P向左移动，V1表示数变大，V2表示数不变【分析】由电路图可知，定值电阻R与滑动变阻器串联，电压表V1测电源的电压，电压表V2测R两端的电压，根据电源的电压可知滑片移动时电压表V1示数的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R两端的电压变化。【解答】解：由电路图可知，定值电阻R与滑动变阻器串联，电压表V1测电源的电压，电压表V2测R两端的电压，因电源电压不变，所以，滑片移动时，电压表V1的示数不变，故ABD错误；当滑片P向左移动时，接入电路中的电阻变小，电路中的总电阻变小，由I＝可知，电路中的电流变大，由U＝IR可知，R两端的电压变大，即电压表V2的示数变大，故C正确。故选：C。【点评】n本题考查了电路的动态分析，涉及到滑动变阻器和欧姆定律的应用，分清电路的连接方式和电表所测的电路元件是关键。7．下列连线中，完全正确的一组是（）A．B．C．D．【分析】（1）学中各个物理量都有自己的国际单位；电压的国际单位是伏特，简称伏，符号为V；电流的单位是安培（A）；电阻的单位是欧姆（Ω）；电能的单位是焦耳（J）；（2）声现象中：可以利用回声测距；高声喧哗是指响度大；（3）热现象中：蒸发属于汽化的一种，蒸发吸热具有制冷作用；（4）光现象中：凸透镜成像是利用了光的折射；一叶障目是利用光的直线传播；（5）在电与磁的知识中：沈括对磁偏角进行了描述；奥斯特发现了电流的磁场；法拉第进行了电磁感应实验，导致了发电机的诞生；（6）电学中：短路时，会造成电路中的电流过大，根据焦耳定律，电路中产热多，发生危险。【解答】解：A、电能的单位是焦耳（J），不是瓦特；故A错误；B、蒸发吸热具有制冷作用；可以利用回声测距；凸透镜成像是利用了光的折射；故B正确；nC、电流的磁场是由奥斯特发现的；故C错误；D、一叶障目是由于光的直线传播产生的；高声喧哗是指响度大；故D错误；故选：B。【点评】此题考查知识面广，综合性强；解答时关键是应用物理知识，找出每个选项中描述错误的地方。8．如图电路，电源电压不变，开关S闭合，在滑动变阻器滑片P向右移动的过程中，以下判断正确的是（）A．电压表示数不变B．电压表示数变大C．电压表示数变小D．电压表示数先变大后变小【分析】判断出电压表是测哪部分的电压，由滑动变阻器的阻值的变化，得到电路中的电流的变化，再由串联的特点分析各个用电器的电压变化。【解答】解：两个电阻是串联，电压表测滑动变阻器R两端的电压；当滑片向右移动时，滑动变阻器连入电路的电阻变大，由欧姆定律知，电路中的电流随电阻的变大而变小，由U＝IR知，定值电阻R0两端的电压变小；而串联电路中总电压等于各个用电器的电压之和，故滑动变阻器两端的电压变大，即电压表的示数变大。故选：B。【点评】本题考查了欧姆定律、串联电路的特点在动态电路中的应用。此类题应首先判断出滑动变阻器的阻值是怎样变化，由欧姆定律得到电流的变化，再由串联电路的电压特点分析各个用电器的电压变化。二、填空9．2016年10月17日，“神舟十一号”飞船发射成功。在地球上人们收看到飞船发射成功过程的电视直播画面是通过电磁波传送的。【分析】电磁波也可以传递信息，电磁波能在真空中传播。【解答】n解：电磁波能在真空中传播；在地球上人们收看到飞船发射成功过程的电视直播画面是通过电磁波传送的。故答案为：电磁波。【点评】本题是一道基础题，考查通信是通过电磁波传递信号的。10．我国高铁总路程居世界第一，人们出行更加方便快捷，暑假小红和父母外出旅游，她们乘坐的高铁动车正以300km/h的速度向南行驶，旁边平行铁轨一列普通列车以120km/h的速度也向南行驶，小红发现自己超过普通列车用的时间为16s，以普通列车为参照物，小红向南（选填“南”或“北”）行驶，以小红为参照物。普通列车向北（选填“南”或“北”）行驶，普通列车的长度为0.8km。【分析】（1）比较高铁和普通列车的速度大小，然后根据运动和静止的相对性分析解答；（2）求出高铁与普通列车的速度之差，利用速度公式计算普通列车的长度。【解答】解：（1）由题知，高铁和普通列车都向南运动，且高铁的速度大于普通列车的速度，所以，以普通列车为参照物，小红向南运动；以小红为参照物，普通列车向北行驶；（2）高铁和普通列车的相对速度：v＝300km/h﹣120km/h＝180km/h＝50m/s，根据v＝可得，普通列车的长度为：s＝vt＝50m/s×16s＝800m＝0.8km。故答案为：南；北；0.8。【点评】此题考查运动和静止的相对性、速度公式及其应用，关键是正确理解两车的相对速度。11．中国改装的“瓦良格”号航空母舰出海试航，当航母在平静的水面航行时，它所受的浮力等于它的总重力（选填“大于”、“等于”或“小于”）．当航空母舰上舰载飞机起飞后，它排开水的体积减小（选填“增大”、“减小”或“不变”）。【分析】（1）知道航母在平静的水面上航行（漂浮），利用漂浮条件确定浮力与总重力的关系；（2）战机在起飞前是停在航母上的，应将其与航母看成一个整体，再根据漂浮的条件，可判断战机起飞前后浮力的变化情况。n【解答】解：（1）因为航母漂浮，所以它受到的浮力等于总重力；（2）战机从航母上起飞后，航母的总重力减小，根据漂浮物体的重力等于自身重力，所以浮力将减小，由阿基米德原理可知排开水的体积会减小。故答案为：等于；减小。【点评】本题考查了学生对阿基米德原理、物体的漂浮条件的掌握和运用，明确战机起飞后对航母总重力的影响是本题的关键。12．如图所示，分别用定滑轮、动滑轮把重力相同的甲、乙两物体（G甲＝G乙＞G动）在相同时间内匀速提升相同的高度（不计摩擦），则所用拉力F甲大于F乙，拉力做功的功率P甲小于P乙，机械效率η甲大于η乙．（选填“＞”、“＜”或“＝”）【分析】（1）定滑轮的特点：使用定滑轮不能省力，但能改变动力的方向；动滑轮的特点：使用动滑轮不能改变动力的方向，但能省力；（2）求出拉力做的总功，由P＝比较功率；（3）运用滑轮来提起重物时，所做的有用功就是克服物体自身重力所做的功；拉力做的功是总功，由公式η＝比较滑轮的机械效率。【解答】解：（1）由图甲可知：由定滑轮的使用特点可知：F甲＝G甲＝G；由图乙可知：F乙＝＝，又因为G动＜G，所以F乙＝＜G，则拉力F甲＞F乙。（2）由于图乙要克服动滑轮重力做功，所以使用动滑轮做的总功多，即W甲总＜W乙总，又因为t甲＝t乙，由P＝可知，P甲＜P乙。（3）因为两物体重力相同，提升相同的高度，所以W甲有＝W乙有，由η＝可知，η甲＞η乙。n故答案为：大于；小于；大于。【点评】此题考查了定滑轮、动滑轮的工作特点及功的原理的应用，解题关键是知道使用动滑轮要克服动滑轮重力做功，在有用功相同的情况下，使用动滑轮所做的总功多。本题是一道基础性题目，也是容易出错的题目。13．如图所示，高0.8m、重1100N、均匀的圆柱形木柱M，截面半径为0.3m，将它竖直放在水平地面上时，木柱所受的重力与地面对它的支持力是一对平衡力；若要使木柱的a点离开地面，至少需要330N的力。【分析】（1）二力平衡的条件：大小相等、方向相反、作用在同一直线上、作用在同一物体上，缺一不可；（2））要做出杠杆中的最小动力，可以按照以下几个步骤进行：①确定杠杆中的支点和动力作用点的位置；②连接支点与动力作用点，得到最长的线段；③经过动力作用点做出与该线段垂直的直线；④根据杠杆平衡原理，确定出使杠杆平衡的动力方向。【解答】解：（1）竖直放在水平地面上的木柱，处于静止状态，竖直方向所受的重力和地面对它的支持力大小相等、方向相反、作用在同一直线上、作用在同一物体上，是一对平衡力；（2）木柱a点离开地面，要使施加的力最小，应让所施加力的力臂最大，如下图所示：此时动力为F，阻力为G＝1100N，动力臂L1＝＝＝＝1m，阻力臂L2＝r＝0.3m，由杠杆的平衡条件可得：FL1＝GL2，n则最小力F＝＝＝330N。故答案为：平衡；330。【点评】本题考查了平衡力的辨别和杠杆最小力的问题，要注意根据杠杆的平衡条件F1L1＝F2L2可知，在杠杆中的阻力、阻力臂一定的情况下，要使所使用的动力最小，必须使动力臂最长；而在通常情况下，连接杠杆中支点和动力作用点这两点所得到的线段是最长的。14．形成雾霾天气的主要污染物是PM2.5．PM2.5是指直径数值小于或等于2.5的悬浮颗粒物，其直径大约是一般分子直径（数量级为10﹣10m）的2万倍，能被肺吸收并进入血液，对人体危害很大。PM2.5的悬浮，是因为其受到的浮力和重力是一对平衡力，它在空中所做的运动不属于（选填“属于”或“不属于”）分子的无规则运动。【分析】（1）物体受平衡力作用处于平衡状态，受不平衡力作用，处于非平衡状态；（2）PM2.5是微小物体，不是分子，不能说分子无规则运动。【解答】解：“PM2.5”是指直径数值小于或等于2.5的悬浮颗粒物，是微小物体悬浮在空气中，处于平衡状态，则其受到的浮力和重力是一对平衡力，由于PM2.5是微小物体，不是分子，则它在空中所做的运动不属于分子的无规则运动。故答案为：是一对平衡力；不属于。【点评】本题考查了PM2.5的有关问题，涉及的知识点较多，是一道综合题，但难度不大，其考点与环境保护相结合，正是眼下人们最关注的空气污染问题，要重视。15．小明家买了一台新空调，师傅安装空调时，空调的金属外壳应该接地。师傅用测电笔检测插座时，发现氖管发光，说明测电笔接触的是火线。空调调试正常工作时，小明又把电水壶接入电路，此时家里的“空气开关”跳闸了，原因可能是发生了短路或用电器总功率过大。【分析】①用电器的金属外壳应接地；②使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能在接触火线时氖管发光，接触零线时氖管不发光；③空气开关“跳闸”是因为电路中电流过大。电路中电流过大有两种原因：一是电路中用电器的总功率过大，二是电路发生了短路。【解答】解：空调的金属外壳应该接地，这样可防止因外壳漏电而发生触电事故；n使用测电笔时，笔尖接触被检测的导线，手接触笔尾的金属体，氖管发光时接触的是火线，氖管不发光时接触的是零线；空调正常工作时，小明把电水壶接入电路，家里的空气开关“跳闸”了，原因可能是发生了短路或用电器总功率过大。故答案为：接地；火；用电器总功率过大。【点评】本题考查了用电器接地的必要性、测电笔的使用以及造成家庭电路电流过大的原因。这些规律在生活中经常用到，要会用物理知识解决实际问题。16．如图所示，重为5N的物体A在8牛的水平压力作用下静止在竖直墙壁上，物体A所受的摩擦力为5N，当水平压力减小为原来的一半，物体A恰好沿竖直墙壁匀速下滑，则物体A受到的摩擦力为5N。【分析】一个物体在两个力作用下还能保持静止或匀速直线运动状态，这两个力就是平衡力；二力平衡的条件是：大小相等，方向相反，作用在同一个物体上。【解答】解：在竖直方向，物体A在两个力作用下静止，说明这两个力平衡，即重力和摩擦力是平衡力，所以，物体A受到的摩擦力大小为5N，方向竖直向上。对物体A受到的压力减小一半，物体恰好沿竖直墙壁匀速下滑，物体A仍处于平衡状态，摩擦力还等于重力，仍为5N。故答案为：5；5。【点评】此题考查的知识点有两个：①根据平衡状态判断二力平衡；②掌握影响摩擦力大小的因素。属易错题。17．如图为小明家里的电能表“220V5（10）A3000r/kw•h”，此时示数为20kW•h，他家允许同时长期工作的用电器最大总功率为2.2kW，若只让一只台灯工作，电能表2min转了5转，则这只灯泡消耗的电能为6000J，台灯的功率是50W。【分析】n（1）由电能表的铭牌可知，正常工作时的电压和允许通过的最大电流，根据P＝UI求出他家接入用电器的最大总功率；（2）3000r/kW•h，是指电能表每消耗1kW•h的电能，转盘就转过3000r；可求转动5r消耗的电能；已知消耗的电能和时间，根据公式P＝求出台灯的电功率。【解答】解：（1）他家允许同时长期工作的用电器最大总功率：P最大＝UI最大＝220V×10A＝2200W＝2.2kW；（2）转盘转过5r消耗的电能：W＝＝kW•h＝×3.6×106J＝6000J；t＝2min＝120s，台灯的电功率：P＝＝＝50W。故答案为：2.2；6000；50。【点评】本题考查消耗电能、电功率的计算，关键是公式及其变形的灵活运用；难点是对电能表各个参数物理意义的正确理解；解题过程中要注意单位的换算。三、实验（31分）18．（9分）根据图中通电螺线管，在磁感线上标出方向，并标出电源的右侧小磁针的N极。【分析】根据螺线管中电流的方向和线圈的绕向，确定螺线管的NS极；然后利用磁感线的特点可以得到磁感线的方向；利用磁极间的作用规律可以确定小磁针的NS极。【解答】解：电流从螺线管的左端流入右端流出，结合线圈绕向，利用安培定则可以确定螺线管的右端为N极，左端为S极。磁感线的方向是：在磁体的周围N极流出，回到S极。由于螺线管的左端为S极，由此可以确定磁感线的方向是向左的。根据异名磁极相互吸引可以确定与螺线管右端N极靠近的是小磁针的S极，则小磁针的左端为S极，右端为N极。如图所示：n【点评】本题考查了右手螺旋定则的使用。右手螺旋定则建立了螺线管中电流与两端磁极极性的关系，要做到能根据电流判断出磁极极性，也要根据磁极极性判断出电流方向或电源正负极。19．如图所示，杠杆在力F1、F2作用下处于平衡状态，L1为F1的力臂。请在图中作出F2的力臂L2及力F1．【分析】F2与杠杆垂直，故连接支点O与F2的作用点即为力臂L2，过L1的上端作L1的垂线，交杠杆于一点，即为F1的作用点，F1的方向向上。【解答】解：【点评】本题考查了力的示意图和力臂的画法。由力臂的概念即可画力臂，也可确定力的方向和作用点。20．图中被测物体的外直径是1.70cm。【分析】刻度尺的读数除了认清量程之外，还要看是不是从零刻线开始测起的，不是从零刻线测起的，要减去前面的刻线，同时还要注意估读到分度值的下一位；【解答】解：刻度尺时从10.00cm这个整刻线开始测起的，分度值是1mm，物体的外直径等于11.70cm﹣10.00cm＝1.70cm。n故答案为：1.70。【点评】本题考查的是测量工具的读数，这也是我们实验中一个最基本的能力。21．（7分）在做探究凸透镜成像的实验中，（1）小斌将凸透镜正对太阳光，在透镜的另一侧移动光屏，在距透镜10cm处，屏上呈现出最小最亮的光斑，则此凸透镜焦距约是10cm。（2）小斌同学做实验时，发现烛焰在光屏上的像如图所示，若要使烛焰在光屏中心成像，只调节光屏，应将光屏向上调节（选填：“上”或“下”）。（3）若将烛焰移至距凸透镜15cm处，移动光屏，使烛焰在屏上得到倒立、清晰的实像，幻灯机（选填：“照相机”、“幻灯机”或“放大镜”）就是应用这一原理制成的。（4）若将蜡烛远离透镜，光屏应靠近（选填：“靠近”、“远离”或“不移动”），屏上才可以出现清晰的像。我们可以从不同角度看到光屏上的像，是因为发生了漫反射（选填：“镜面反射”或“漫反射”）。（5）小莉同学将自己的近视眼镜镜片放在了蜡烛与凸透镜（靠近凸透镜）之间，移动透镜和光屏，直到在光屏上得到了一个倒立缩小的清晰的像。将近视眼镜镜片取下，发现光屏上的像变模糊了。为了使屏上的像重新变得清晰，在不移动蜡烛和凸透镜位置的前提下，应将光屏向左移动（选填“左”或“右”）。（6）若已在光屏上成清晰的像，此时用遮光布遮住凸透镜的下小半部分，则所成的烛焰的像为亮度稍暗的完整的像（选填“不完整的像”、“亮度相同的完整像”或“亮度稍暗的完整的像”）。【分析】（1）平行于主光轴的光经凸透镜折射后会聚在主光轴上的点即为焦点，焦点到到光心的距离即为焦距。（2）在做凸透镜成像规律实验时，首先要使烛焰、凸透镜和光屏三者的中心在同一高度上，目的是为了使像成在光屏的中心。（3）当f＜u＜2f时，成倒立、放大的实像，对应应用如幻灯机。（4）利用物距与焦距的关系，结合凸透镜成像的规律，即可确定成像性质及其应用；凸透镜成实像时，物近像远像变大。n（5）近视镜是凹透镜，凹透镜对光线有发散作用，使原来会聚成像的光线推迟会聚。（6）物体有无数点组成，物体上任一点射向凸透镜有无数条光线，经凸透镜折射后，有无数条折射光线会聚成该点的像。当遮住凸透镜的一部分，还有另外的部分光线，经凸透镜折射会聚成像。【解答】解：（1）凸透镜正对太阳光时，光线平行于主光轴，光线经凸透镜折射后会聚在主光轴上一点，这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是10cm。（2）光屏上承接烛焰的像偏高，要想让像成在光屏的中央，应当将凸透镜向下调节。或将光屏向上移动。（3）若将烛焰移至距凸透镜15cm处，即此时f＜u＜2f，移动光屏，使烛焰在光屏上得到倒立放大清晰的实像，幻灯机就是应用这一原理制成的。（4）当烛焰逐渐远离凸透镜时，此时物距增大，仍要在光屏上得到清晰的像，则像距要减小，即光屏应向靠近透镜的方向移动，所得到的像将变小；我们可以从不同角度看到光屏上的像，是因为发生了漫反射。（5）近视镜是凹透镜，凹透镜对光线有发散作用，所以当将凹透镜片取下，像会向靠近凸透镜的方向移动，故应将光屏向左移动。（6）遮住凸透镜的上半部，物体上任一点射向凸透镜的下半部，经凸透镜折射后，照样能会聚成完整像，像的大小不发生变化，折射光线减少，会聚成的像变暗。故答案为：（1）10；（2）上；（3）幻灯机；（4）靠近；漫反射；（5）左；（6）亮度稍暗的完整的像。【点评】此题考查的是凸透镜焦距的确定及成像规律和实际应用，属于基本技能的考查和基本规律的应用，难度不大，熟练掌握凸透镜成像规律是解决此类问题的前提。22．（7分）如图所示是小明“探究影响滑动摩擦力大小的因素”的实验。铜块和木块的大小和形状完全相同。在实验前，小明提出了以下几种猜想：猜想一：滑动摩擦力的大小与压力的大小有关猜想二：滑动摩擦力的大小与物体间接触面的粗糙程度有关猜想三：滑动摩擦力的大小与物体间的接触面积大小有关n（1）实验时沿水平方向拉动弹簧测力计，使物体做匀速直线运动，此时弹簧测力计的示数即为物体所受滑动摩擦力的大小，这样做的依据是：二力平衡的条件。（2）比较甲、乙两图，可得到的结论是在接触面粗糙程度相同的情况下，压力越大，滑动摩擦越大。（3）图乙、丙中铜块和木块叠在一起的目的是使对接触面的压力相同，比较乙、丙两图可得出滑动摩擦力的大小与接触面粗糙程度有关。（4）要“探究滑动摩擦力大小与接触面积大小是否有关”，小明将木块和铜块做为一个整体竖着放置在长木板上，如丁图，测出滑动摩擦力的大小并与乙比较。你认为他的探究方案中存在的主要缺陷是：没有控制接触面的粗糙程度。【分析】（1）弹簧测力计拉动木块时，弹簧测力计显示拉力大小，要使滑动摩擦力等于拉力，木块一定进行匀速直线运动；（2）滑动摩擦力跟压力大小和接触面粗糙程度有关。探究滑动摩擦力跟压力大小关系时，控制接触面粗糙程度不变；（3）探究滑动摩擦力跟接触面粗糙程度关系时，控制压力大小不变；（4）探究滑动摩擦力大小与接触面积大小是否有关”，应控制压力大小和接触面的粗糙程度相同，只改变接触面积大小。【解答】解：（1）测滑动摩擦力大小时，要用弹簧测力计沿水平方向拉着物体做匀速直线运动，根据二力平衡的条件，此时弹簧测力计的示数即为物体所受滑动摩擦力的大小；（2）甲、乙两图接触面粗糙程度相同，压力越大，弹簧测力计示数越大，滑动摩擦力越大。所以，比较甲、乙两图，可得到的结论是：在触面粗糙程度相同的条件下，压力越大，滑动摩擦力越大。（3）乙、丙两图，铜块和木块叠在一起的目的是对接触面的压力相同，比较乙、丙两图知：在压力相同的条件下，接触面越粗糙，滑动摩擦力越大，所以乙丙两图探究滑动摩擦力大小跟接触面粗糙程度的关系。（4）当所要研究的物理量与多个因素有关时，采用的探究方法应是控制变量法。要“探究滑动摩擦力大小与接触面积大小是否有关”，应控制压力大小和接触面的粗糙程度相同，而小明将木块和铜块做为一个整体竖着放置在长木板上，由图可知，只控制了压力大小相同，他的探究方案中存在的主要缺陷是：接触面粗糙程度没有控制。故答案为：（1）水平：匀速直线；二力平衡的条件；（2）在接触面的粗糙程度相同时，压力越大，滑动摩擦力越大；n（3）对接触面的压力；接触面的粗糙程度；（4）没有控制接触面的粗糙程度。【点评】本题探究影响滑动摩擦力大小的因素，考查二力平衡的条件及控制变量法的运用，难度中等。23．（8分）张皓同学做“测定小灯泡电功率”的实验，设计的电路图如图甲所示，小灯泡所标示的额定电压为2.5V．（1）张皓同学按甲图连好电路如图甲所示，闭合开关前，他应将滑片P移到滑动变阻器的最左（选填“左”或“右”）端；（2）接着检查电路连接，他发现有一根导线连接错了，请你在甲图中在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法；（3）改正连接后，他闭合开关，发现灯泡不发光，电流表有示数，电压表示数为0，移动滑动变阻器的滑片P可以改变电流表的示数，那么电路的故障原因是：小灯泡短路；（4）排除故障后进行实验，他根据实验测得的数据，画出了小灯泡的电流随电压变化的图象如图乙所示，由图象可知小灯泡的额定功率是0.75W；（5）由步骤（5）知小灯泡的电流随电压变化的图象不是一条直线，他结合实验过程分析得知，形成的原因是：灯丝电阻随温度的变化而变化。（6）张皓同学又设计了两种测量定值电阻Rx阻值的实验电路方案，方案中定值电阻的阻值为R0。①方案一：闭合开关S，如果电压表V1和V2的读数分别为Ul和U2，则电阻Rx的阻值表达式为Rx＝。②方案二：电路中Rx≠R0，将S接到a，读出电流表的示数I1；再将S接到b，读出电流表的I2；由I1R0＝I2Rx可得Rx＝I1R0/I2．请判断结果是否正确并简要说明理由：不正确，没有控制Rx和Ro两端的电压相等。【分析】（1）闭合开关前，滑到变阻器连入电路中的电阻最大；n（2）电压表并联在灯和变阻器的两端了；（3）电流表有示数，说明电路为通路；移动滑动变阻器的滑片P可以改变电流表的示数，说明变阻器没有问题；发现灯泡不发光，电压表示数为0，说明可能小灯泡短路了；（4）根据图乙找出额定电压对应的电流，根据P＝UI求灯的额定功率；（5）灯的电阻随随温度的变化而变化；（6）①方案一中定值电阻与待测电阻串联，已知定值电阻电压与阻值，由欧姆定律可以求出电路电流，已知待测电阻两端的电压，由欧姆定律可以求出待测电阻的阻值；②用等效替代法测待测电阻的电压，但根据设计，当开关S由a拨到b时，电阻R0和RX两端的电压不相等，故设计是不合理的温度的变化而变化；【解答】解：（1）为保护电路，闭合开关前，滑到变阻器连入电路中的电阻最大，即滑片P移到滑动变阻器的最左端；（2）原图中电压表并联在灯和变阻器的两端了，应将电压表并联在灯的两端，如下图所示：（3）他闭合开关，电流表有示数，说明电路为通路；移动滑动变阻器的滑片P可以改变电流表的示数，说明变阻器没有问题；发现灯泡不发光，电压表示数为0，说明可能小灯泡短路了，而导致电压表并联在一根导线两端；（4）在图乙中，灯在额定电压下对应的电流为0.3A，灯的额定功率P＝UI＝2.5V×0.3A＝0.75W；（5）因灯的电阻随温度的变化而变化，R＝，所以小灯泡的电流随电压变化的图象不是一条直线；（6）①流过电路的电流I＝，由欧姆定律得RX的阻值RX＝。②该方案不正确，因为：在串联电路中，根据分压原理，用电器两端电压与其阻值成正比，因Rx≠R0，当开关S由a拨到b时，电阻R0和RX两端的电压不相等，所以实验过程中没有保持Rx和R0两端的电压相等。n故答案为：（1）左；（2）如上图所示；（3）小灯短路；（4）0.75；（5）灯丝电阻随温度的变化而变化；（6）①；②不正确，没有控制Rx和Ro两端的电压相等。【点评】本题测灯的功率和测定值电阻的大小，考查电路的连接、实验注意事项、故障的分析、影响电阻大小的因素及对实验方案的评估能力，知识点无多，综合性强，有一定难度。四、综合题（25分）24．（8分）随着人们生活水平的提高，小汽车已经逐步进入家庭。某品牌小汽车质量是1600kg，车上载有人和物品质量共为200kg，车轮与地面的总接触面积为2.0×10﹣2m2．若小汽车以输出功率60kW在市区外水平路面上做匀速直线运动，运动速度v1＝72km/h；当汽车将要进入市区时，司机减小了油门，使汽车的输出功率立即减小为24kW并保持该功率继续直线行驶，汽车的速度与时间的关系如图所示，设运动过程中汽车所受阻力不变，g取10N/kg。求：（1）该汽车静止时对水平路面的压强。（2）汽车运动过程中受到的阻力；（3）t2时间后汽车运动的速度v2的大小。【分析】（1）该汽车静止时对水平路面的压力等于车和物品的总重力，又知受力面积，利用p＝可求压强。（2）根据P＝＝＝Fv求出汽车以v1速度匀速行驶时牵引力的大小，然后根据二力平衡的条件求出受到的阻力；n（3）阻力已经求出，然后根据P＝Fv计算t2时间后汽车运动的速度v2的大小。【解答】解：（1）该汽车静止时对水平路面的压力：F＝G总＝m总g＝（m车+m物）g＝（1600kg+200kg）×10N/kg＝1.8×104N，对水平路面的压强：p＝＝＝9×105Pa；（2）因为P＝＝＝Fv，所以，当汽车以v1速度匀速行驶时，汽车受到的牵引力：F1＝＝＝3000N，因为汽车做匀速直线运动，所以汽车受到的阻力：F阻＝F1＝3000N；（3）当汽车以v2速度匀速行驶时，汽车受到的牵引力F2＝F阻＝3000N，则t2时间后汽车运动的速度：v2＝＝＝8m/s。答：（1）该汽车静止时对水平路面的压强为9×105Pa。（2）汽车运动过程中受到的阻力为3000N；（3）t2时间后汽车运动的速度v2的大小为8m/s。【点评】此题考查压强的大小计算、二力平衡条件及其应用、功率推导公式的应用，关键是各种公式的灵活运用，并知道该汽车静止时对水平路面的压力等于车和物品的总重力。25．某微电脑电热壶具有温度可调，自动抽水等优点，如表是该电热水壶的名牌，求：产品EH﹣﹣22额定电压220V加热功率1200W容量1.2L（1）如图所示，小电动机将质量为1.2kg的水从桶中提升了0.5m，电动机对水做的功至少是多少？（g取10N/kg）n（2）电热水壶在额定电压下工作时的电流（保留一位小数）？（3）电热水壶正常工作时，将1.2kg水从20℃加热到100℃时，加热时间为7min，求电热水壶的热效率？[c水＝4.2×103J/（kg•℃）]【分析】（1）根据W＝Gh＝mgh求出电动机对水做的功；（2）根据P＝UI求出电热水壶在额定电压下工作时的电流；（3）根据Q吸＝c水m△t求出水吸收热量，再根据W＝Pt求出电热水壶消耗的电能；然后根据η＝×100%求出电热水壶的加热效率。【解答】解：（1）电动机对水做的最少功：W＝Gh＝mgh＝1.2kg×10N/kg×0.5m＝6J；（2）由表中数据可知，额定电压U＝220V，额定功率P＝1200W，根据P＝UI可得，电热水壶在额定电压下工作时的电流：I＝＝≈5.5A；（3）将1.2kg水从20℃加热到100℃，水吸收的热量：Q吸＝c水m△t＝4.2×103J/（kg•℃）×1.2kg×（100℃﹣20℃）＝4.032×105J；电热水壶消耗的电能：W电＝Pt＝1200W×7×60s＝5.04×105J，电热水壶的效率：η＝×100%＝×100%＝80%。答：（1）电动机对水做的功至少是6J；（2）电热水壶在额定电压下工作时的电流5.5A；（3）电热水壶的热效率80%。【点评】本题考查了功、电流、吸热公式、电功公式以及热效率公式的应用，知识点多、联系实际生活，属于中考常见题型，从电热水壶铭牌得出相关信息是本题的关键。n26．某兴趣小组探究串联电路中电阻消耗的电功率与电流的关系，电路如图甲所示。滑动变阻器滑片P从最右端向最左端移动的过程中，R1的U﹣I图象如图乙所示。求：（1）R1的阻值；（2）电路消耗的最大功率；（3）当R2消耗的电功率为0.5W时，R2的阻值。【分析】（1）由R1的U﹣I图象可知，通过R1的电流与电压成正比，R1为定值电阻，找一组对应的U、I值，利用欧姆定律求R1的阻值；（2）当滑动变阻器连入电阻为0时，电路中的电流最大，此时电阻R1两端的电压等于电源电压，利用P＝UI求电路最大功率；（3）知道R2消耗的电功率为0.5W，利用P＝I2R、I＝联立方程组求R2的阻值。【解答】解：（1）由R1的U﹣I图象可知，通过R1的电流与电压成正比，R1为定值电阻，当U1＝6V时，I1＝0.6A，由欧姆定律可知：R1＝＝＝10Ω；（2）当滑动变阻器连入电阻为0时，电路中的电流最大，此时电阻R1两端的电压等于电源电压，电源电压U＝U1＝6V，最大电流为I1＝0.6A，电路最大功率P＝UI1＝6V×0.6A＝3.6W；（3）当R2消耗的电功率为0.5W时，P2＝I2R2，0.5W＝I2R2，﹣﹣﹣﹣①而I＝＝，代入①得：n0.5W＝（）2R2，（）2＝，36R2＝0.5×（10+R2）2，72R2＝（10+R2）2，72R2＝100+20R2+R22，R22﹣52R2+100＝0，解得R2的阻值：R2＝2Ω或R2＝50Ω，由图乙可知，当R2最大时，I最小＝0.15A，电路总电阻R＝＝＝40Ω，R2的最大值R最大＝R﹣R1＝40Ω﹣10Ω＝30Ω，所以R2＝50Ω舍去，R2＝2Ω。答：（1）R1的阻值为10Ω；（2）电路消耗的最大功率为3.6W；（3）当R2消耗的电功率为0.5W时，R2的阻值为2Ω。【点评】本题考查了串联电路的特点、欧姆定律、电功率公式的应用，能从图中得出相关信息是关键。
