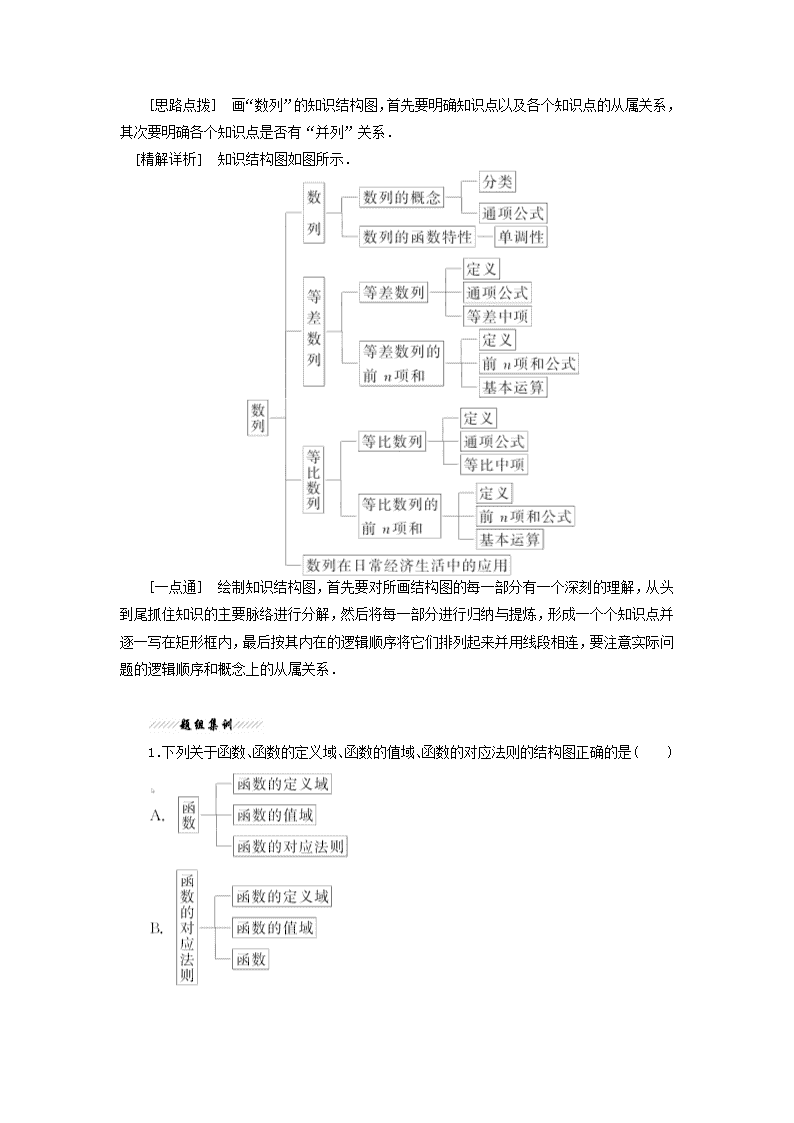

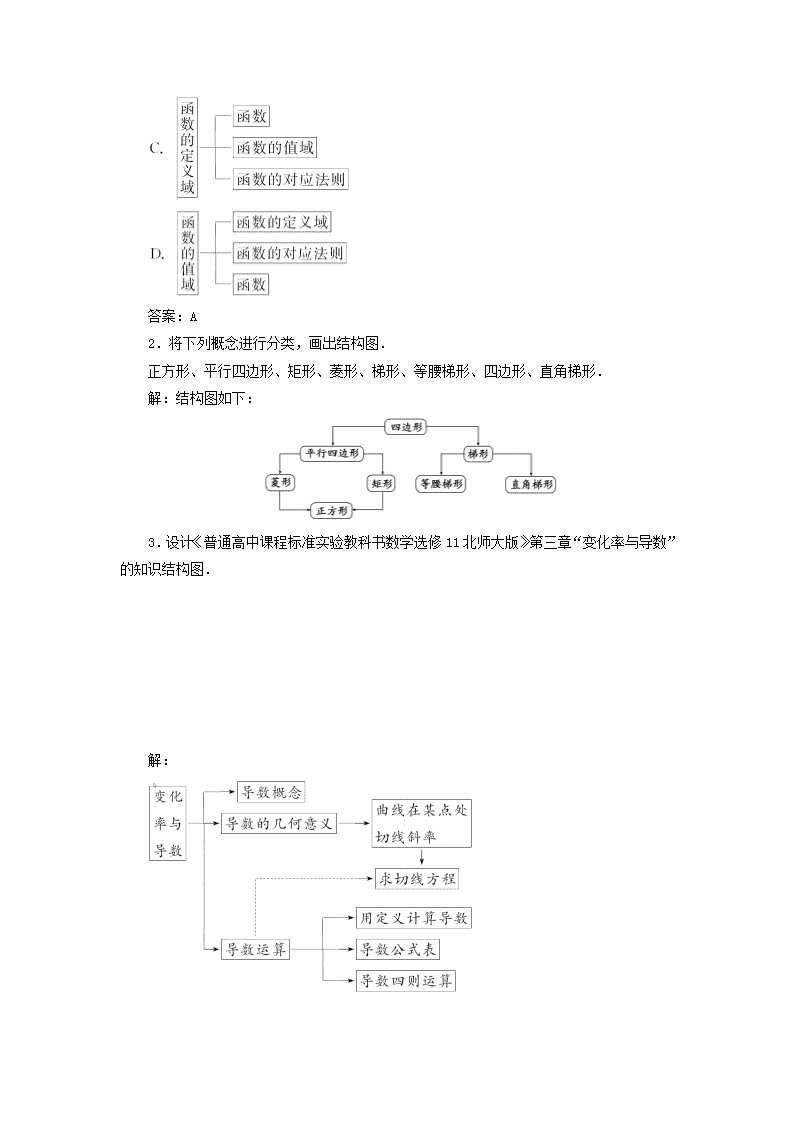

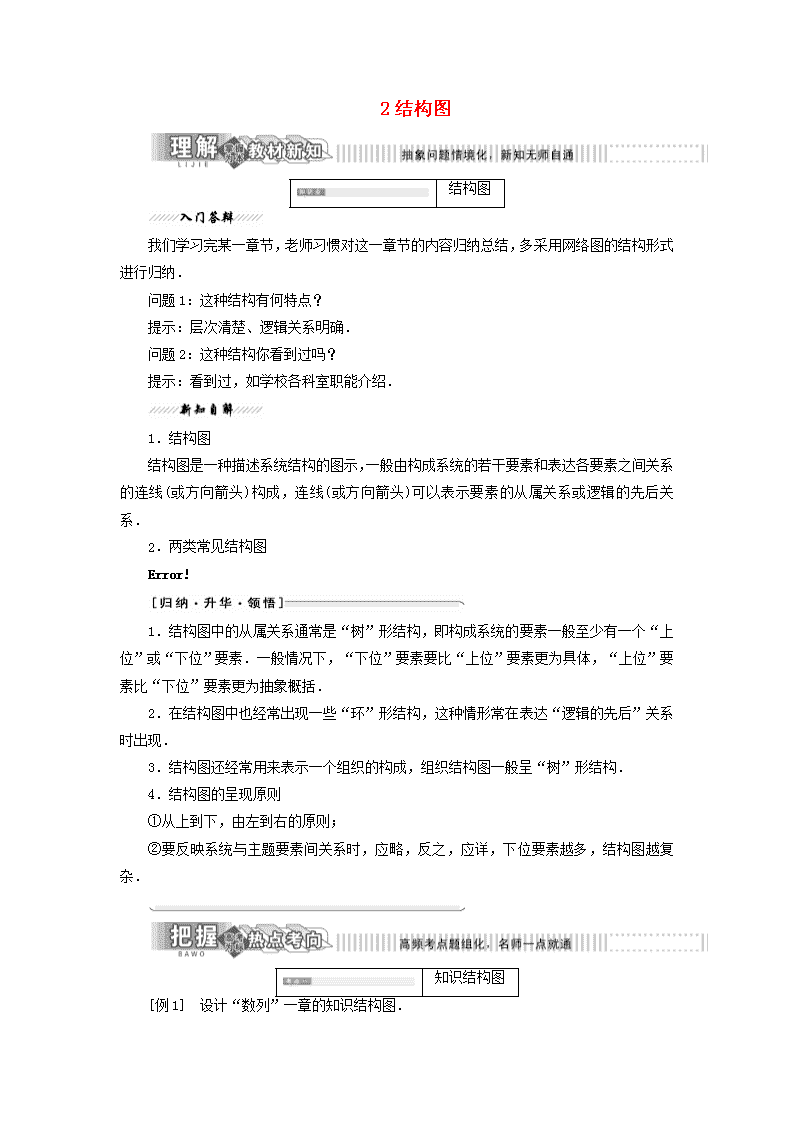

2结构图　　　结构图我们学习完某一章节，老师习惯对这一章节的内容归纳总结，多采用网络图的结构形式进行归纳．问题1：这种结构有何特点？提示：层次清楚、逻辑关系明确．问题2：这种结构你看到过吗？提示：看到过，如学校各科室职能介绍．1．结构图结构图是一种描述系统结构的图示，一般由构成系统的若干要素和表达各要素之间关系的连线(或方向箭头)构成，连线(或方向箭头)可以表示要素的从属关系或逻辑的先后关系．2．两类常见结构图1．结构图中的从属关系通常是“树”形结构，即构成系统的要素一般至少有一个“上位”或“下位”要素．一般情况下，“下位”要素要比“上位”要素更为具体，“上位”要素比“下位”要素更为抽象概括．2．在结构图中也经常出现一些“环”形结构，这种情形常在表达“逻辑的先后”关系时出现．3．结构图还经常用来表示一个组织的构成，组织结构图一般呈“树”形结构．4．结构图的呈现原则①从上到下，由左到右的原则；②要反映系统与主题要素间关系时，应略，反之，应详，下位要素越多，结构图越复杂．知识结构图[例1]　设计“数列”一章的知识结构图．n[思路点拨]　画“数列”的知识结构图，首先要明确知识点以及各个知识点的从属关系，其次要明确各个知识点是否有“并列”关系．[精解详析]　知识结构图如图所示．[一点通]　绘制知识结构图，首先要对所画结构图的每一部分有一个深刻的理解，从头到尾抓住知识的主要脉络进行分解，然后将每一部分进行归纳与提炼，形成一个个知识点并逐一写在矩形框内，最后按其内在的逻辑顺序将它们排列起来并用线段相连，要注意实际问题的逻辑顺序和概念上的从属关系．1．下列关于函数、函数的定义域、函数的值域、函数的对应法则的结构图正确的是(　　)n答案：A2．将下列概念进行分类，画出结构图．正方形、平行四边形、矩形、菱形、梯形、等腰梯形、四边形、直角梯形．解：结构图如下：3．设计《普通高中课程标准实验教科书数学选修11北师大版》第三章“变化率与导数”的知识结构图．解：n组织结构图[例2]　某公司的组织结构是：总经理之下设执行经理、人事经理和财务经理．执行经理领导生产经理、工程经理、品质管理经理和物料经理．生产经理领导线长，工程经理领导工程师，工程师管理技术员，物料经理领导计划员和仓库管理员．[思路点拨]　由题意可知该公司的组织以“总经理”为首，直接领导执行经理、人事经理和财务经理，依次类推，把相应的下属部门画在上属部门的“下位”并注意平行部门间的关系．[精解详析]　该公司的组织结构图如下：[一点通]　绘制组织结构图要将上一组部门的每一个部门一一列举出来，再把它们对应的下属部门一一列出．这样的组织结构图是“树”形结构，组织结构图一般自上而下、从左向右逐级画出，其中的连接线不需加箭头方向．4．根据下边的结构图，总经理的直接下属是(　　)A．总工程师和专家办公室B．开发部C．总工程师、专家办公室和开发部D．总工程师、专家办公室和所有七个部答案：C5．北京期货商会组织结构设置如下：n①会员代表大会下设监事会、会长办公会，而会员代表大会与会长办公会共辖理事会；②会长办公会下设会长，会长管理秘书长；③秘书长具体分管：秘书处、规范自律委员会、服务推广委员会、发展创新委员会．根据以上信息绘制其组织结构图．解：组织结构图如图所示．流程图和结构图的异同点：流程图结构图(1)流程图是表示一系列活动相互作用、相互制约的顺序的框图结构图是表示一个系统中各部分之间的组成结构的框图(2)流程图描述动态过程结构图刻画系统结构，描述的是一个静态结构(3)流程图通常会有一个“起点”，一个或多个“终点”，其基本单元之间由流程线连接结构图则更多地表现为“树”形或“环”形结构，其基本要素之间一般为概念上的从属关系或逻辑上的先后关系n1．下列关于流程图和结构图的说法中不正确的是(　　)A．流程图用来描述一个动态过程B．结构图是用来刻画系统结构的C．流程图只能用带箭头的流程线表示各单元的先后关系D．结构图只能用带箭头的连线表示各要素之间的从属关系或逻辑上的先后关系解析：选D　结构图一般由构成系统的若干要素和表达各要素之间关系的连线(或方向箭头)构成，故D不正确．2．把平面内两条直线的位置关系填入结构图中的M，N，E，F中，顺序较为恰当的是(　　)①平行　②垂直　③相交　④斜交A．①②③④　　　　　B．①④②③C．①③②④D．②①④③解析：选C　平行无交点，而垂直、相交、斜交都有交点，垂直与斜交是并列的，都隶属于相交．3．下图是“集合”的知识结构图，如果要加入“子集”，则应该放在(　　)A．“集合的概念”的下位B．“集合的表示”的下位C．“基本关系”的下位D．“基本运算”的下位解析：选C　子集是集合与集合之间的关系，故应为“基本关系”的下位．4．下图是一商场某一个时间制订销售计划时的局部结构图，则“计划”受影响的主要n要素有(　　)A．1个B．2个C．3个D．4个解析：选C　共有“策划部”“政府行为”“社会需求”，三个要素影响计划的执行．5．我国是华南虎的故乡，且华南虎是所有老虎的祖先，现在我国野生华南虎的数量已不足20只，弥足珍贵，老虎属于猫科动物，猫科动物的分类(如图所示)．据图回答：华南虎属于________科，________属．解析：该结构图是按从左到右的顺序画出的，从左到右第二层是科类，第三层是属类，分类由大到小，逐层细化，单线观察：----，和相连的第二层是豹亚科，第三层是豹属．答案：豹亚　豹6．下列关于结构图的说法中，正确的是________．①结构图只能是从左向右分解；②结构图只能是从上向下分解；③结构图只能是从下向上分解；④结构图一般呈“树”形结构；⑤结构图有时呈“环”形结构．解析：结构图分解方向一般依据具体情况选择从上向下或从左向右．答案：④⑤7．一家新技术公司计划研制一个名片管理系统，希望系统能够具备以下功能：(1)用户管理：能修改密码，显示用户信息，修改用户信息．(2)用户登录．(3)名片管理：能够对名片进行删除、添加、修改、查询．(4)出错信息处理．请根据这些要求画出该系统的结构图．解：由题意可得：n8．如图所示是某大学的学校组织结构图，由图回答下列问题：(1)学生工作处的下位要素是什么？(2)学生工作处与其下位要素是什么关系？解：(1)由题图可知学生工作处的下位要素包括工业工程系、城建环保工程系、电气工程系、计算机工程系、机械工程系、汉教部．(2)学生工作处与其下位要素的关系是从属关系．9．画出三角函数的知识结构图．解：三角函数的知识结构图如下：
