人教版物理九上《电流的测量》同步练习

人教版物理九上《电流的测量》同步练习

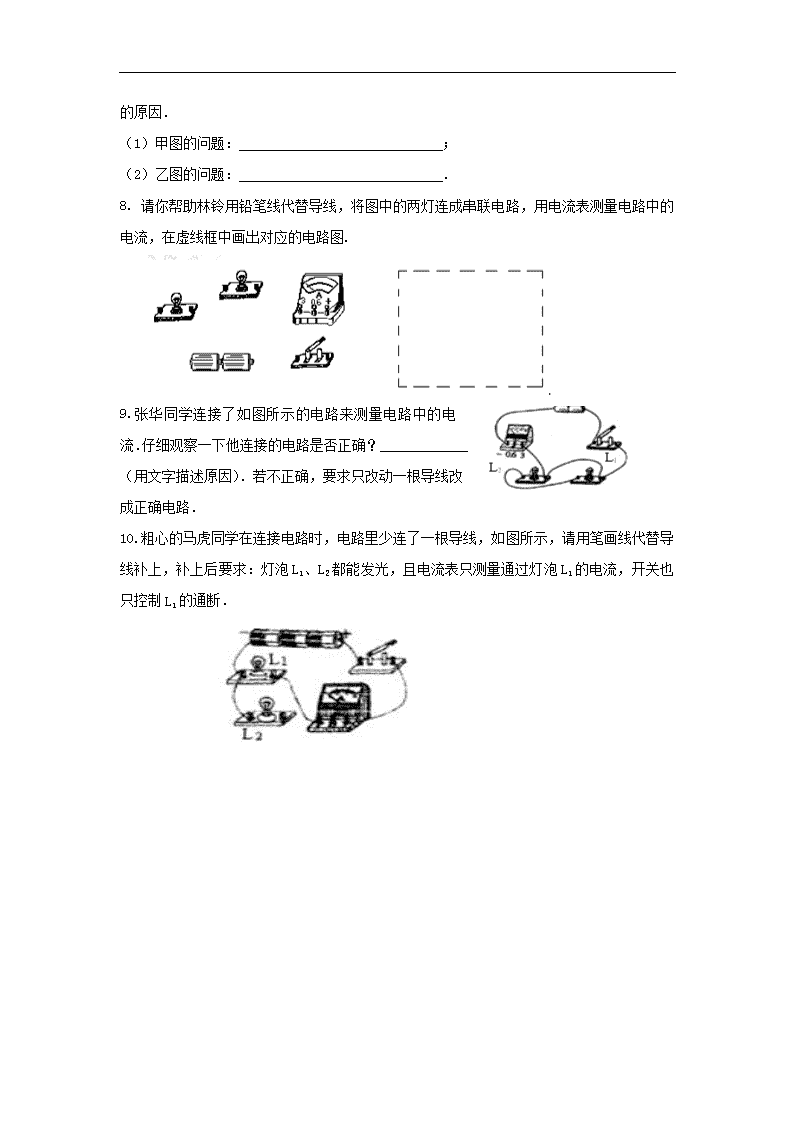

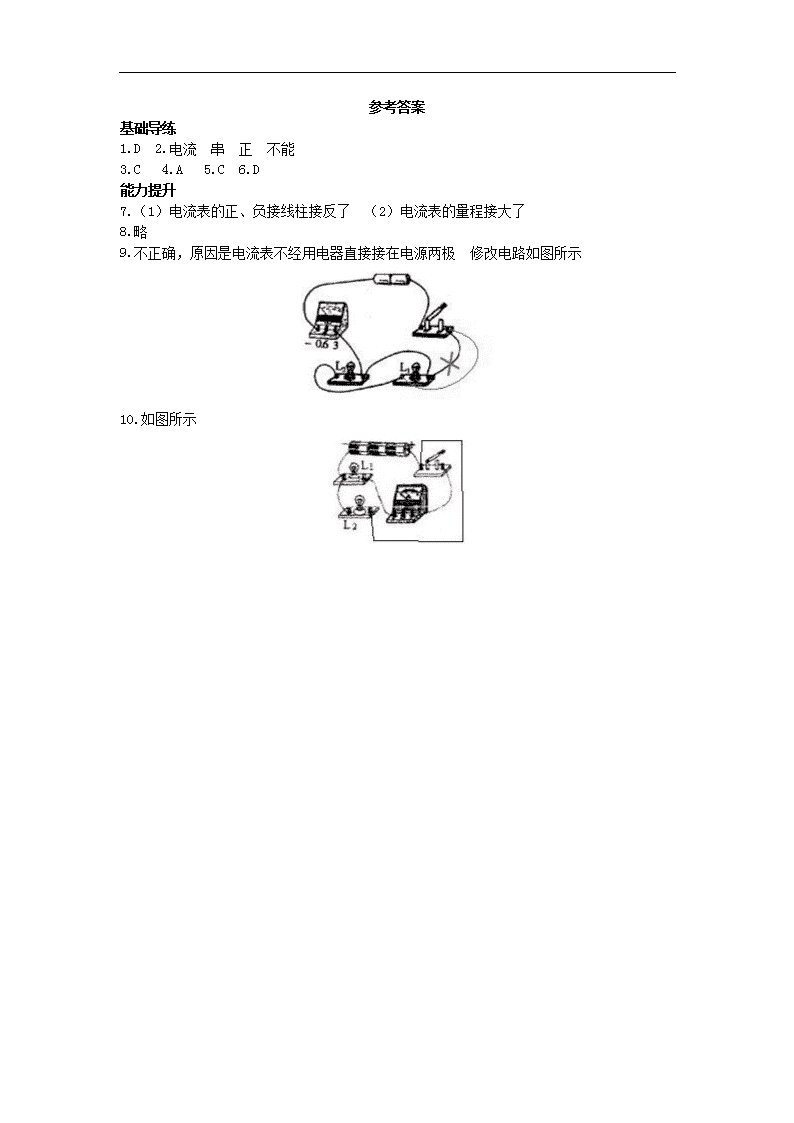

第 4 节 电流的测量 基础导练 1. “0.15A”最可能是下列哪个用电器工作时的电流（ ） A．家用电冰箱 B．家用空调器 C．普通计算器 D．普通的白炽灯 2. 电流用 表测量，使用时应该把它 联在电路中，并使电流从 接线柱流进， 这种表 与电源的两极直接连接. 3. 如图是测量通过小灯泡的四个电路图，其中接法正确的是（ ） 4. 在使用电源时绝对不允许用导线把电源的正、负两极直接连接起来，这是因为（ ） A．电流太大，会损坏电源 B．电流太大，会损坏用电器 C．电流太小，用电器不能工作 D．电流太大，会损坏电源和用电器 5.一位同学在使用电流表测较小电流时，应该使用“—”和“0.6”两个接线柱，但错误地 使用了“—”和“3”两个接线柱接入了电路，其他操作正确，这样会出现：（ ） A．指针不动 B．指针反向偏转 C．指针摆动偏小 D．指针摆动太大，电流表可能被烧坏 6. 如图所示是小刚同学在探究电流特点的实验中曾经接过的电路，其中正确的电路是 （ ） 能力提升 7. 如图所示是小明连接电流表时存在的 问题，请在下面横线上分别写出造成其现象的原因． （1）甲图的问题： ； （2）乙图的问题： ． 8. 请你帮助林铃用铅笔线代替导线，将图中的两灯连成串联电路，用电流表测量电路中的 电流，在虚线框中画出对应的电路图. 9.张华同学连接了如图所示的电路来测量电路中的电 流 ． 仔 细 观 察 一 下 他 连 接 的 电 路 是 否 正 确？ ，（用文字描述原因）．若不正确， 要求只改动一根导线改成正确电路． 10.粗心的马虎同学在连接电路时，电路里少连了一根导线，如图所示，请用笔画线代替导 线补上，补上后要求：灯泡 L1、L2 都能发光，且电流表只测量通过灯泡 L1 的电流，开关也只 控制 L1 的通断． 参考答案 基础导练 1.D 2.电流 串 正 不能 3.C 4.A 5.C 6.D 能力提升 7.（1）电流表的正、负接线柱接反了 （2）电流表的量程接大了 8.略 9.不正确，原因是电流表不经用电器直接接在电源两极 修改电路如图所示 10.如图所示
