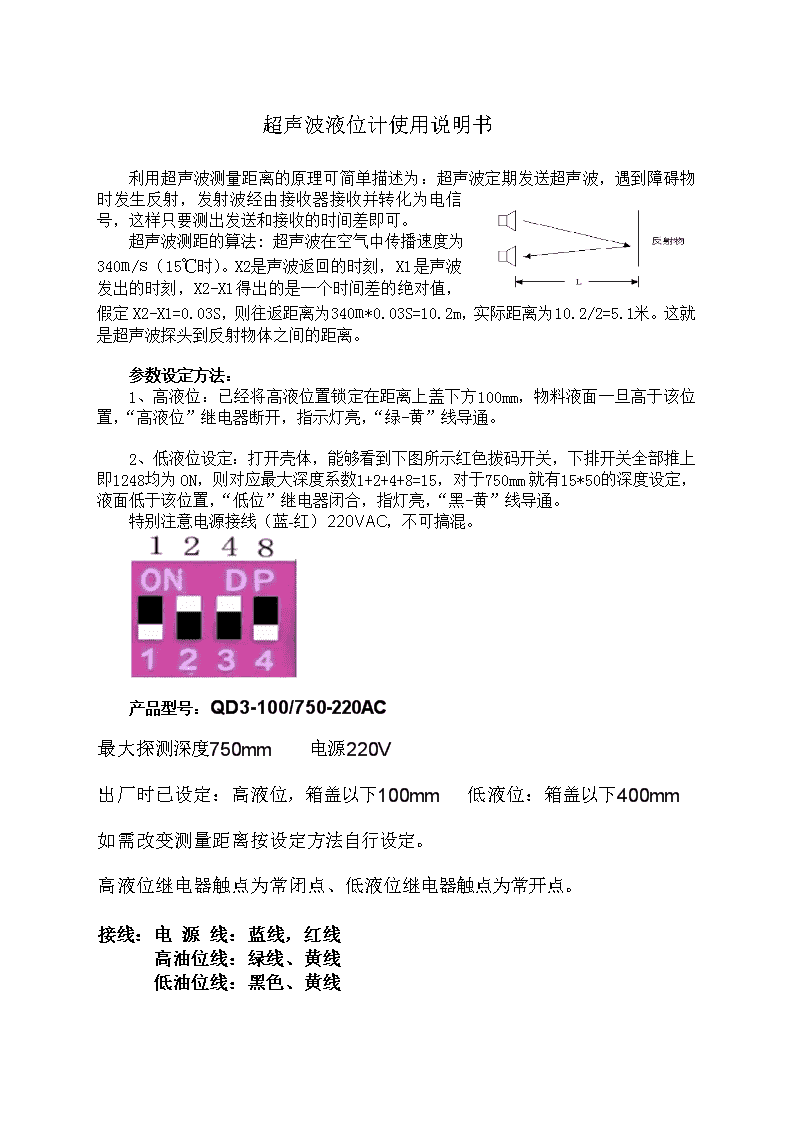

‎ 超声波液位计使用说明书 利用超声波测量距离的原理可简单描述为：超声波定期发送超声波，遇到障碍物时发生反射，发射波经由接收器接收并转化为电信号，这样只要测出发送和接收的时间差即可。‎ 超声波测距的算法: 超声波在空气中传播速度为340m/s（15℃时）。X2是声波返回的时刻，X1是声波发出的时刻，X2-X1得出的是一个时间差的绝对值，假定X2-X1=0.03S，则往返距离为340m*0.03S=10.2m，实际距离为10.2/2=5.1米。这就是超声波探头到反射物体之间的距离。‎ 参数设定方法：‎ 1、 高液位：已经将高液位置锁定在距离上盖下方100mm，物料液面一旦高于该位置，“高液位”继电器断开，指示灯亮，“绿-黄”线导通。‎ 2、 低液位设定：打开壳体，能够看到下图所示红色拨码开关， 下排开关全部推上即1248均为ON，则对应最大深度系数1+2+4+8=15，对于750mm就有15*50的深度设定，液面低于该位置，“低位”继电器闭合，指灯亮，“黑-黄”线导通。‎ 特别注意电源接线（蓝-红）220VAC，不可搞混。‎ ‎ ‎ 产品型号：QD3-100/750-220AC ‎ ‎ ‎ 最大探测深度750mm 电源220V 出厂时已设定：高液位，箱盖以下100mm 低液位：箱盖以下400mm ‎ 如需改变测量距离按设定方法自行设定。‎ 高液位继电器触点为常闭点、低液位继电器触点为常开点。‎ 接线：电 源 线：蓝线，红线 高油位线：绿线、黄线 低油位线：黑色、黄线
