机械回填土技术交底记录

机械回填土技术交底记录

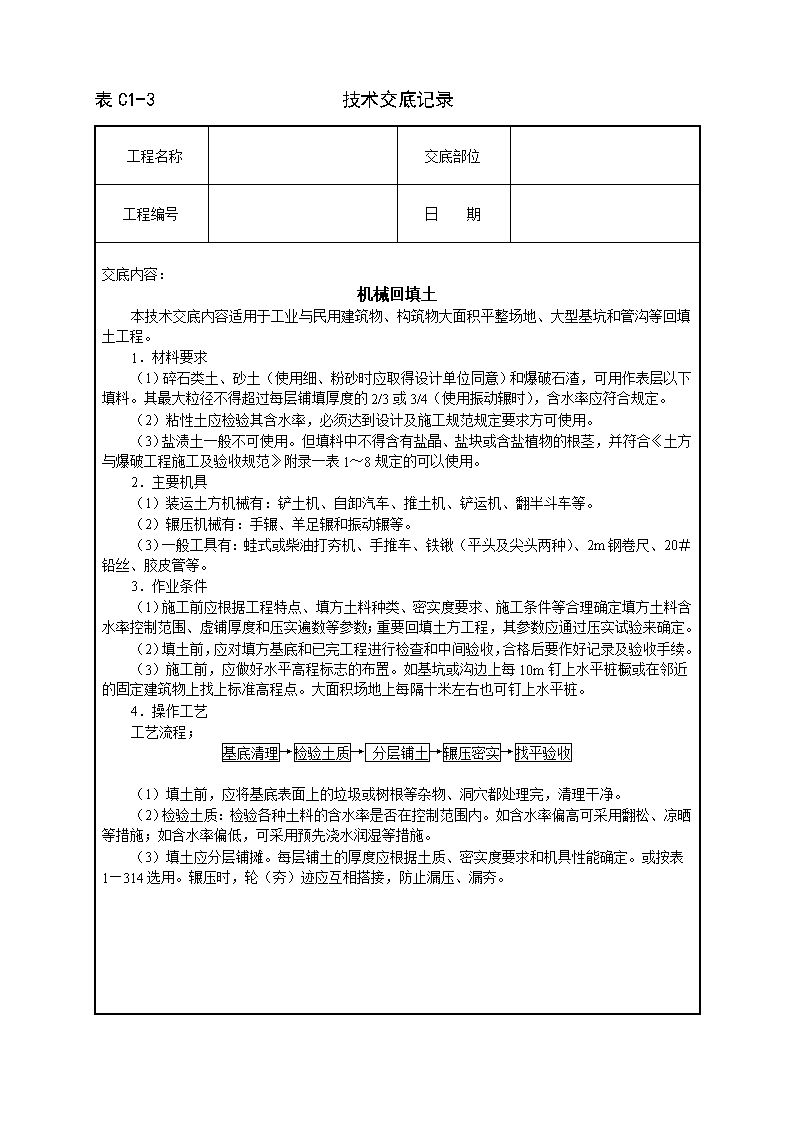

表C1-3 技术交底记录 ‎ 工程名称 交底部位 工程编号 日 期 交底内容：‎ 机械回填土 本技术交底内容适用于工业与民用建筑物、构筑物大面积平整场地、大型基坑和管沟等回填土工程。‎ ‎1．材料要求 ‎（1）碎石类土、砂土（使用细、粉砂时应取得设计单位同意）和爆破石渣，可用作表层以下填料。其最大粒径不得超过每层铺填厚度的2/3或3/4（使用振动辗时），含水率应符合规定。‎ ‎（2）粘性土应检验其含水率，必须达到设计及施工规范规定要求方可使用。‎ ‎（3）盐渍土一般不可使用。但填料中不得含有盐晶、盐块或含盐植物的根茎，并符合《土方与爆破工程施工及验收规范》附录一表1～8规定的可以使用。‎ ‎2．主要机具 ‎（1）装运土方机械有：铲土机、自卸汽车、推土机、铲运机、翻半斗车等。‎ ‎（2）辗压机械有：手辗、羊足辗和振动辗等。‎ ‎（3）一般工具有：蛙式或柴油打夯机、手推车、铁锹（平头及尖头两种）、2m钢卷尺、20＃铅丝、胶皮管等。‎ ‎3．作业条件 ‎（1）施工前应根据工程特点、填方土料种类、密实度要求、施工条件等合理确定填方土料含水率控制范围、虚铺厚度和压实遍数等参数；重要回填土方工程，其参数应通过压实试验来确定。‎ ‎（2）填土前，应对填方基底和已完工程进行检查和中间验收，合格后要作好记录及验收手续。‎ ‎（3）施工前，应做好水平高程标志的布置。如基坑或沟边上每10m钉上水平桩橛或在邻近的固定建筑物上找上标准高程点。大面积场地上每隔十米左右也可钉上水平桩。‎ ‎4．操作工艺 工艺流程；‎ 基底清理→检验土质→ 分层铺土→辗压密实→找平验收 ‎（1）填土前，应将基底表面上的垃圾或树根等杂物、洞穴都处理完，清理干净。‎ ‎（2）检验土质：检验各种土料的含水率是否在控制范围内。如含水率偏高可采用翻松、凉晒等措施；如含水率偏低，可采用预先浇水润湿等措施。‎ ‎（3）填土应分层铺摊。每层铺土的厚度应根据土质、密实度要求和机具性能确定。或按表1—314选用。辗压时，轮（夯）迹应互相搭接，防止漏压、漏夯。‎ 表C1-3 技术交底记录 ‎ 填土每层的铺土厚度和压实遍数 表1—314‎ 压实机具 每层铺土厚度（mm）‎ 每层压实遍数（遍）‎ 平辗 ‎200～300‎ ‎6～8‎ 羊足辗 ‎200～350‎ ‎8～16‎ 振动平辗 ‎600～1500‎ ‎6～8‎ 蛀式、柴油式打夯机 ‎200～250‎ ‎3～4‎ ‎（4）辗压机械压实填方时，应控制行驶速度，一般不应超过下列规定：‎ 平辗：2km/h 羊足辗3km/h 振动辗：2km/h ‎(5)长宽比较大时，填土应分段进行；每层接缝处应作成斜坡形，辗迹重迭0．5～1．0m。上下层错缝距离不应小于1m。‎ ‎（6）填方高于基底表面时，应保证边缘部位的压实质量。填土后，如设计不要求边坡修整，宜将填方边缘宽填0．5m；如设计要求边坡整平拍实，宽填可为0．2m。‎ ‎（７）在机械施工辗压不到的填土，应配合人工推土，用蛙式或柴油打夯分层夯打密实（具体做法是人工回填土）。‎ ‎（8）回填土每层压实后，应按规范规定进行环刀取样，测出干土的质量密度，达到要求后，再进行上一层的铺土。‎ ‎（9）填方全部完成后，表面应进行拉线找平，凡高于标准高程的地方，及时依线铲平；凡低于标准高程的地方应补土夯实。‎ ‎（10）雨、冬期施工 ‎1）雨期施工的工作面不宜过大，应逐段、逐片的分期完成。重要或特殊的土方工程，应尽量在雨期前完成。‎ ‎2）基坑（槽）或管沟的回填土应连续进行。尽快完成。施工时应防止地面水流入基坑（槽）内，以免边坡塌方或基土遭到破坏。现场应有防雨及排水措施。‎ ‎3）填方工程不宜在冬期施工，如必须在冬期施工时，其施工方案经技术经济比较后确定。‎ ‎4）冬期填方前，应清除基底上的冰雪和保温材料；填方边坡表层1米以内不得用冻土填筑；填方上层应用未冻的、不冻胀的或透水性好的土料填筑，其厚度应符合设计要求。‎ ‎5）冬期施工室外平均气温在－5℃以上时，填方高度不受限制；平均气温在－5℃以下时，填方高度不宜超过表1—315的规定；‎ 冬期填方高度限制 表1—315‎ 平均气温（℃）‎ 填方高度（m）‎ ‎－5～－10‎ ‎4．5‎ ‎－11～－15‎ ‎3．5‎ ‎－16～－20‎ ‎2．5‎ 注：用石块和不含冰块的砂土（不包括粉砂）、碎石类土填筑时，填方高度不受本表限制。‎ ‎6）冬期回填土方，每层铺土厚度应比常温施工时减少20～25％，其中冻土块体积不超过填土总体积的15％；其粒径不得大于150mm 表C1-3 技术交底记录 ‎。铺冻土块要均匀分布，逐层压（夯）实。回填土工作应连续进行，防止基土或已填土层受冻，并应及时采取防冻措施。‎ ‎5．质量标准 ‎（1）保证项目 ‎1）基底处理必须符合设计要求或施工规范的规定。‎ ‎2）回填的土料，必须符合设计要求或施工规范的规定。‎ ‎3）回填土必须按规定分层夯压密实。取样测定压实后土的干土质量密度，其合格率不应小于90％；不合格干土质量密度的最低值与设计值的差，不应大于0．08g／m３，且不应集中。环刀法取样的方法及数量应符合规定。‎ ‎（2）允许偏差项目（表1—316）‎ 回填土工程允许偏差 表1—316‎ 项次 项目 允许偏差（mm）‎ 检验方法 ‎1‎ 顶面标高 ‎＋0，－50‎ 用水准仪或拉线尺量检查 ‎2‎ 表面平整度 ‎20‎ 用2m靠尺和楔形塞尺检查 ‎6．成品保护 ‎ ‎（1）施工时应注意保护定位桩、轴线桩和标高桩，防止碰撞位移。‎ ‎（2）夜间施工时，应合理安排施工顺序，要设有足够的照明设施，防止铺填超厚，严禁汽车直接倒入基（槽）内。‎ ‎（3）基础或管沟、挡土墙的现浇混凝土应达到一定强度，不致因填土受损坏时，方可回填土。‎ ‎7．应注意的质量问题 ‎（1）未按要求测定的干土质量密度：回填土每层都应测定压实后的干土质量密度，检验其密实度，符合设计要求后才能铺摊上层土。试验报告要注明土料种类、试验日期、试验结论及试验人员签字。未达到设计要求部位应有处理方法和复验结果。‎ ‎（2）回填土下沉：因虚铺土超过规定厚度或冬期施工时有较大的冻土块，或压实不够遍数，甚至漏压；坑（槽）底有机物或落土等杂物清理不彻底等造成。这些问题均应在施工中认真执行规范规定，检查发现后及时纠正。‎ ‎（3）回填土夯压不密实：应在夯压前对干土适当洒水加以润湿；对湿土造成的“橡皮土”要挖出换土重填。‎ ‎（4）在地形、工程地质复杂地区内的填土，且对填土密实度要求较高时，应采取措施（如排水暗沟、护坡等），以防填方土粒流失，造成不均匀下沉和坍塌等事故。‎ ‎（5）填方基土为杂填土时，应按设计要求加固地基，并应妥善处理基底的软硬点、空间、旧基、暗塘等。‎ ‎（6）回填管沟时，为防止管道中心线位移或损坏管道，应用人工先在管子周围填土夯实，并应从管道两边同时进行，直至管顶0．5m以上，在不损坏管道的情况下，方可采用机械回填和压实。‎ 在抹带接口处，防腐绝缘层或电缆周围，应使用细粒土料回填。‎ ‎ （7‎ 表C1-3 技术交底记录 ‎）填方应按设计要求预留沉降量，如设计无要求时，可根据工程性质、填方高度、填料种类、密实要求和地基情况等与建设单位共同确定（沉降量一般不超过填方高度的3％）。‎ 技术负责人： 交底人： 接交人：‎ 表C1-3 技术交底记录
