行政综合楼建筑设计毕业论文

行政综合楼建筑设计毕业论文

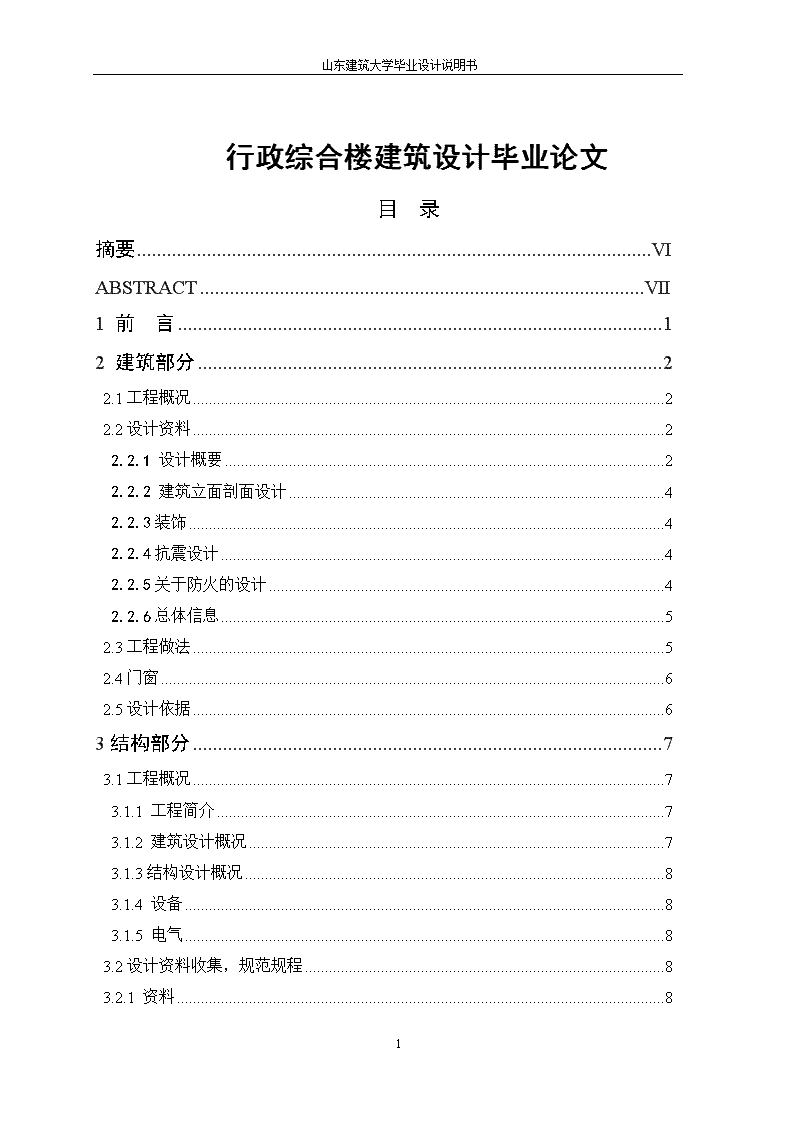

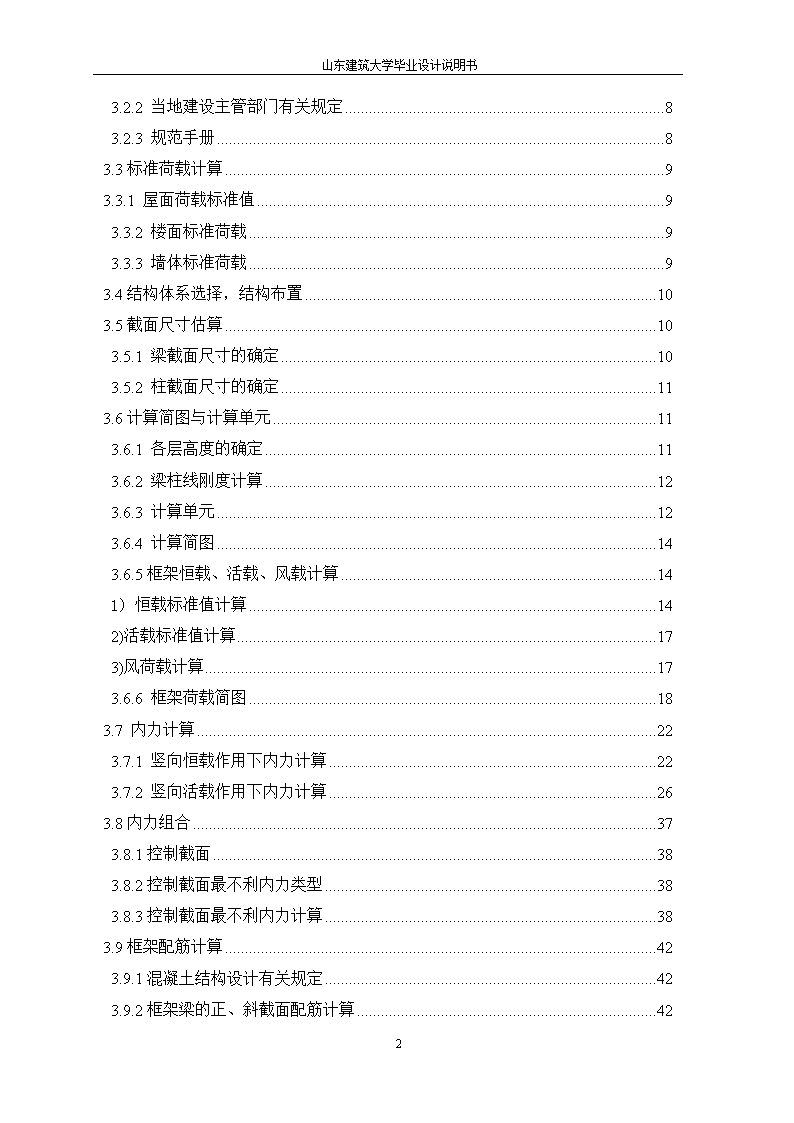

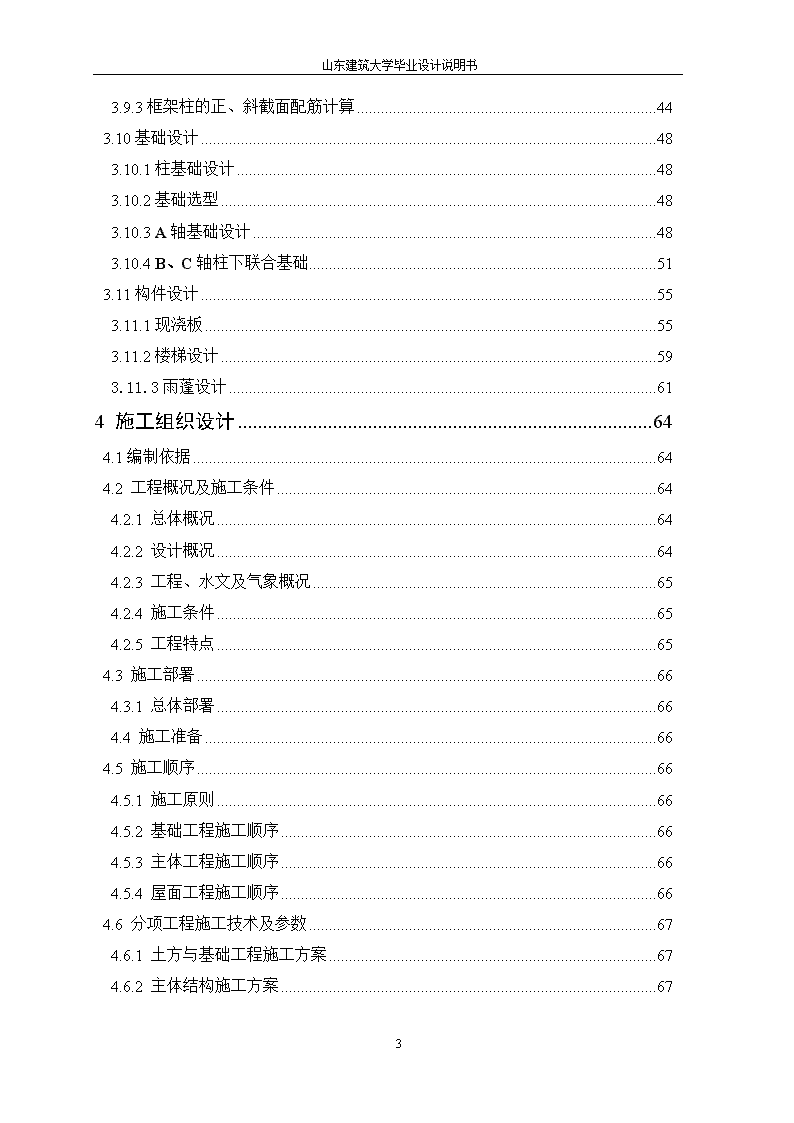

山东建筑大学毕业设计说明书行政综合楼建筑设计毕业论文目录摘要VIABSTRACTVII1前言12建筑部分22.1工程概况22.2设计资料22.2.1设计概要22.2.2建筑立面剖面设计42.2.3装饰42.2.4抗震设计42.2.5关于防火的设计42.2.6总体信息52.3工程做法52.4门窗62.5设计依据63结构部分73.1工程概况73.1.1工程简介73.1.2建筑设计概况73.1.3结构设计概况83.1.4设备83.1.5电气83.2设计资料收集，规范规程83.2.1资料892\n山东建筑大学毕业设计说明书3.2.2当地建设主管部门有关规定83.2.3规范手册83.3标准荷载计算93.3.1屋面荷载标准值93.3.2楼面标准荷载93.3.3墙体标准荷载93.4结构体系选择，结构布置103.5截面尺寸估算103.5.1梁截面尺寸的确定103.5.2柱截面尺寸的确定113.6计算简图与计算单元113.6.1各层高度的确定113.6.2梁柱线刚度计算123.6.3计算单元123.6.4计算简图143.6.5框架恒载、活载、风载计算141)恒载标准值计算142)活载标准值计算173)风荷载计算173.6.6框架荷载简图183.7内力计算223.7.1竖向恒载作用下内力计算223.7.2竖向活载作用下内力计算263.8内力组合373.8.1控制截面383.8.2控制截面最不利内力类型383.8.3控制截面最不利内力计算383.9框架配筋计算423.9.1混凝土结构设计有关规定423.9.2框架梁的正、斜截面配筋计算4292\n山东建筑大学毕业设计说明书3.9.3框架柱的正、斜截面配筋计算443.10基础设计483.10.1柱基础设计483.10.2基础选型483.10.3A轴基础设计483.10.4B、C轴柱下联合基础513.11构件设计553.11.1现浇板553.11.2楼梯设计593.11.3雨蓬设计614施工组织设计644.1编制依据644.2工程概况及施工条件644.2.1总体概况644.2.2设计概况644.2.3工程、水文及气象概况654.2.4施工条件654.2.5工程特点654.3施工部署664.3.1总体部署664.4施工准备664.5施工顺序664.5.1施工原则664.5.2基础工程施工顺序664.5.3主体工程施工顺序664.5.4屋面工程施工顺序664.6分项工程施工技术及参数674.6.1土方与基础工程施工方案674.6.2主体结构施工方案6792\n山东建筑大学毕业设计说明书4.6.3屋面工程施工方案734.6.4装饰工程施工方案754.7施工进度计划764.8施工平面图布置804.8.1施工平面图布置原则804.8.2平面布置804.9施工措施814.9.1安全技术措施814.9.2文明施工措施824.9.3雨季施工措施834.9.4后浇带的设置845结论85谢辞86参考文献8692\n山东建筑大学毕业设计说明书1前言本工程为济南解放路行政综合楼，主要设计依据是毕业设计任务书，设计时主要以各种规范为标准，以安全可靠、经济为设计原则。本设计的目的是综合应用所学的基础课、技术基础课及专业课知识和相应技能，来解决在具体的土木工程设计中所遇到的问题。本设计的指导思想是根据设计任务书的要求和一些必要的基础资料，结合基地环境、技术条件和建筑设计的要求，对结构体系、总体布置、空间组合等进行合理的安排，然后再进行结构设计、构件设计和构造设计等具体结构设计。本设计共有八大部分，即结构选型及布置、荷载统计、内力计算、内力组合、梁柱截面设计、基础设计、楼梯设计、楼板设计，包括一般钢筋混凝土框架结构工程的各主要计算过程。结构设计是在建筑设计的基础上进行的，但在建筑方案的设计阶段就应考虑到主体结构方案。通过协调二者的关系，力争将合理的结构形式与建筑使用和美观需要统一起来。建筑设计是在总体规划的前提下，根据任务书的要求综合考虑基地环境，使用功能，结构施工，材料设备，建筑经济及建筑艺术等问题。着重解决建筑物内部各种使用功能和使用空间的合理安排，建筑与周围环境，与各种外部条件的协调配合，内部和外表的艺术效果。各个细部的构造方式等。创造出既符合科学性又具有艺术性的生产和生活环境。建筑物的结构形式应满足传力可靠，受力合理的要求。对于多层建筑结构，建筑面积不大，总建筑高度不到30米且考虑到其主要用途及经济合理性，选用钢筋混凝土框架结构形式。在结构设计过程中，考虑到横向抗侧刚度小，故采用横向承重方案，且框架的连接采用刚接。计算竖向荷载效应时采用分层法，计算水平荷载效应时采用D值法进行内力计算；在荷载组合时，考虑以可变荷载效应控制的组合和以永久荷载效应控制的组合方式；在活荷载计算过程中，采用最不利荷载法。内力组合后，取其最不利组合进行构件验算。之后进行内力组合，找出最不利的一组内力，进行构件配筋计算。楼板采用弹性理论设计。采用柱下独立基础，并进行独立基础及联合基础的设计。此外，还进行了楼梯、雨蓬的设计计算。最后，依据计算结果，结合相应的结构构造要求，绘制结构施工图，写出相应的设计说明。92\n山东建筑大学毕业设计说明书2建筑部分建筑设计是根据设计任务书，在满足总体规划的前提下，对基地环境、建筑功能、结构施工、建筑设备、建筑经济和建筑美观等方面做全面的分析，解决建筑物内部各种使用功能和使用空间的合理安排，建筑物与周围环境、与各种外部条件的协调配合，内部和外部的艺术效果，各个细部的构造方式，以及建筑与结构、设备等相关技术的综合协调等问题。最终使所设计的建筑物满足适用、经济、美观的要求。2.1工程概况工程名称：济南解放路行政综合楼总建筑面积：4400m2建筑长度：55.2m建筑宽度：15.6m建筑层数：5层结构类型：框架结构建筑高度及层高：总高度为20.4m,顶层为4.2m，其他层层高均为3.9m2.2设计资料2.2.1设计概要建筑设计是在总体规划的前提下，根据任务书的要求综合考虑基地环境，使用功能，结构施工，材料设备，建筑经济及建筑艺术等问题。着重解决建筑物内部各种使用功能和使用空间的合理安排，建筑与周围环境，与各种外部条件的协调配合，内部和外表的艺术效果。各个细部的构造方式等。创造出既符合科学性又具有艺术性的生产和生活环境。建筑设计在整个工程设计中起着主导和先行的作用，除考虑上述各种要求以外，还应考虑建筑与结构，建筑与各种设备等相关技术的综合协调，以及如何以更少的材料，劳动力，投资和时间来实现各种要求，使建筑物做到适用，经济，坚固，美观，这要求建筑师认真学习和贯彻建筑方针政策，正确学习掌握建筑标准，同时要具有广泛的科学技术知识。本设计的主要内容是教学楼的设计，作为一个学习生活空间设计，要在平面规划中自始至终遵循实用、功能需求和人性化管理充分结合的原则。在设计中，既结合办公需求和工作流程，科学合理的划分教学区域，也考虑同学与老师之间、不同92\n山东建筑大学毕业设计说明书区域之间的相互交流。材料运用简洁、大方、耐磨、环保的现代材料,在照明采光上使用全局照明,能满足教学的需要。经过精心设计,在满足各种教学需要的同时、又简洁、大方、美观、能充分体现出学校的形象与现代感。（1）房间使用面积、形状、大小的确定由于本工程为教学用楼，主要考虑办公室的使用功能要求面积较大选取柱网，即取用大柱网，柱距选则的时候可以一个开间两个柱距。充分利用框架结构的优越性，并考虑到柱网布置的要求，柱网尺寸取6.6米和7.2米开间，6.6米进深。（2）门窗大小及位置的确定房间中的窗大小和位置的确定，主要是考虑到室内采光和通风的要求，由于房间面积较大而且采光要求较高，则采用大门窗，在照明采光上使用全局照明,会议室、俱乐部、阅览室及大面积房间开两个双扇门，办公室开单扇门，大厅的门采用两个双扇双开门。（3）交通联系部分的平面设计一幢建筑物除了有满足各种使用功能的房间以外，还需要有把各个使用房间及室内外有机联系起来的交通联系部分，以保证使用便利和安全疏散。在多层建筑中，楼梯是必不可少的一部分，是楼层人流疏散的必经之路，楼梯的数量、位置及形式应满足使用方便和安全疏散的要求，注重建筑环境空间的艺术效果。设计楼梯时，还应使其符合《建筑设计防火规范》、《民用建筑设计通则》和其他有关单项建筑设计规范的规定。楼梯间应靠外墙设置，能直接天然采光和自然通风。本工程设置两个楼梯，正冲门厅一个，靠近东侧门一个。满足防火疏散的要求。选取现浇板板式楼梯，楼梯平台部位的净高不应小于2m，楼梯梯段部位的净高不应小于2.2m。本建筑楼梯踏步高度选用150mm,踏面选用300mm。走廊作为水平的交通联系其主要功能是连接同一层内的各个房间、楼梯、门厅等，以解决建筑物中水平联系和疏散的问题，要求其宽度满足人流通畅和建筑防火的要求。按《规范》要求，走道的最小净宽大于1.5m，考虑到柱截面尺寸和基础布置，适当放大取走道宽2.4m，净宽2.20m，可让三人并行通过。（5）其他必须注意的方面：总评面设计时要考虑停车位和自行车棚的位置；接待厅要设在主要入口附近，可以是开敞式的。92\n山东建筑大学毕业设计说明书2.2.2建筑立面剖面设计立面设计是在满足房间的使用要求和技术经济条件下，运用建筑造型和立面构图的一些规律，结合平面的内部空间组合进行的。进行立面设计设计时要考虑房屋的内部空间关系，相邻立面的协调，各立面墙面的处理和门窗安排，满足立面形式美观要求，同时还应考虑各入口，雨篷等细部构件的处理。考虑设计的是教学楼，立面尽量简洁，大方。立面效果中最抢眼的部分是主入口出的雨蓬及上部的阳台。建筑剖面考虑的是建筑物各部分高度，建筑层数和空间结构体系。确定房间净高时，主要考虑房间的使用性质，室内采光通风及设备设置和结构类型。综合考虑这些因素，各层房间层高为3.9m，顶层为4.2m。室内外高差为0.45m。2.2.3装饰在装饰上不追求豪华，重视材质，崇尚自然，和谐，突出重点，创造出与建筑物身份相称的朴实、典雅。外墙为贴面砖外墙，配上白色的塑钢窗。室内采用铺地砖楼，卫生间内采用地砖防水楼面。2.2.4抗震设计《建筑抗震设计规范》规定，抗震设防烈度为6度及以上地区的建筑，必须进行抗震设计。济南市地区抗震设防烈度6度，不必进行抗震设防。建筑根据其使用功能的重要性分为甲类、乙类、丙类、丁四个抗震设防类别。甲类建筑应属于重大建筑工程和地震时可能发生严重次生灾害的建筑；乙类建筑应属于地震时使用功能不能中断或需要尽快恢复的建筑；丙类建筑应属于除甲、乙、丁类以外的一般建筑，丁类建筑应属于抗震次要建筑。本工程的抗震设防类别为丙类。丙类建筑，地震作用和抗震措施均应符合本地区抗震设防的要求。本设计属于框架结构，高度小于30m，所以为三级框架。2.2.5关于防火的设计疏散楼梯是安全疏散道路中一个主要组成部分，应设明显指示标志，并宜布置在易于寻找的位置。但电梯不能作为疏散楼梯用。疏散楼梯的多少，可按宽度指标结合疏散路线的距离及安全出口的数目确定。92\n山东建筑大学毕业设计说明书2.2.6总体信息整个建筑大体上采用7.2m×6.6m和6.6m×7.2m柱距,一层设有三个入口，主入口宽13.2米，面朝南，一层在走廊两端各设置一个出口。每层上下安全疏散楼梯设有两个，主楼梯位于中央正对大厅，设置在北侧，因开间较大所以设为双分平行式楼梯。另外在楼层北侧的东侧设置一个双跑楼梯。每层各设两个男女厕所，将厕所布置在楼层的两端。顶层由于布局要求，只在东侧设一个男女厕所。底层设有接待室、资料室、档案室、财务室、保安室、收发室等，二到四层设有高标准办公室和一般办公室，顶层设有俱乐部、阅览室、大型会议室，每层皆设有会议室、杂物间和开水间。女儿墙墙高为0.6m。2.3工程做法(1)散水：混凝土水泥散水宽600mm。10厚1:2水泥石子浆磨光打蜡素水泥砂浆找平50厚C15混凝土垫层150厚灰土层素土夯实(2)地面：10厚地面砖，砖背面刮水泥浆黏贴，稀水泥浆填缝30厚1：3干硬性水泥砂浆结合层1.5厚合成高分子涂料刷基层处理剂一道20厚1:3水泥砂浆抹平素水泥砂浆一道60厚C15混凝土垫层并找坡300厚3:7灰土层素土夯实(3)楼面：10厚地面砖30厚1：3干硬性水泥砂浆结合层刷素水泥浆一道现浇钢筋混凝土楼板92\n山东建筑大学毕业设计说明书(4)屋面：25厚1:25水泥砂浆抹平压光隔离层（干铺玻纤布）一道高分子防水卷材刷基层处理剂一道20厚1：3水泥砂浆找平60厚挤塑聚苯板20厚1：3水泥砂浆找平1:8水泥膨胀珍珠岩找坡2%最薄初40厚现浇钢筋混凝土屋面(5)内墙面：刷混凝土界面处理剂一道5厚1：3水泥砂浆打底扫毛9厚1：1：6水泥石灰膏砂浆扫毛6厚1：2.5水泥砂浆压实抹光喷内墙涂料(6)踢脚：地砖踢脚，踢脚砖型号同楼地面，用于其它部分墙面屋顶（高度均为150mm）。(7)外墙：6厚1：3水泥砂浆打底扫毛12厚1：0.2：2水泥石灰膏砂浆3厚T920瓷砖胶粘剂10厚面砖(8)油漆：木材亚光清漆，用于木门木把手。2.4门窗(1)门选用标准图集中的门，窗选用铝合金窗。(2)门窗表见表建筑设计总说明。2.5设计依据《建筑设计资料集》《建筑设计防火规范》(GBJ16-67)《办公建筑设计规范》（JGJ67-89）《民用建筑设计通则》（JGJ37-87）《房屋建筑制图统一标准》(GB/T50001-2001)92\n山东建筑大学毕业设计说明书《建筑制图标准》(GB/T50104-2001)《总图制图标准》(GB/T500103-2001)《建筑做法说明》（标准图GBJT14-2）·3结构部分结构设计是结合建筑设计选择结构方案，进行结构布置、结构计算和构件设计等，最后绘出结构施工图。3.1工程概况3.1.1工程简介本工程为济南解放路行政综合楼，地上五层，结构形式为横向承重的框架结构。楼板为100厚现浇钢筋混凝土板。基础为天然地基浅基础，采用独立基础的形式，中柱处采用联合基础。本工程建筑结构安全等级为二级，地基基础设计等级丙级。本工程设计使用年限50年。3.1.2建筑设计概况本工程为教学楼，建筑面积4400㎡，建筑层数五层，层高均为3.9米，顶层为4.2米。主要建筑做法如下：屋面做法：屋50倒置式保温屋面散水：散二混凝土水泥散水地面做法：地25铺地砖地面地35彩色釉面地瓷砖地面（卫生间）楼面做法：楼17铺地砖楼面楼9彩色釉面地瓷砖楼面（卫生间）内墙面：内墙11水泥砂浆抹面内墙33瓷砖墙面（卫生间）外墙面：外墙34贴面砖墙面彩色亚光铝塑板墙面墙裙：裙16瓷砖墙裙踢脚：踢4水泥砂浆踢脚92\n山东建筑大学毕业设计说明书顶棚：棚4抹灰顶棚油漆：油4木材面油漆油38金属面油漆3.1.3结构设计概况抗震设防：抗震设防烈度为6度，地震设计基本加速度0.05g，地震分组为第二组。冻土深度为50㎝。风荷载：基本风压标准值W0=0.45kN/㎡。主导风向：夏季为南、西南风；冬季为东北风。雪荷载：雪荷载标准值S0=0.30kN/㎡。活荷载：楼面活荷载标准值2.0kN/㎡，走廊、楼梯间为2.5kN/㎡；屋面活荷载标准值0.5kN/㎡（按不上人的钢筋混凝土屋面考虑）。3.1.4设备有采暖无空调3.1.5电气电气分强电系统和弱电系统3.2设计资料收集，规范规程3.2.1资料(1)建筑平面图，立面图，剖面图及详细做法(2)工程地质条件：①全新填土：处于稍密状态，虽有一定承载能力，但不适合作为建筑物持力层。②粉质粘土：分布整个场地，处于硬塑可塑状态，有较好的承载力，中压缩性土，可作为建筑物的持力层。③含碎石粉质粘土：硬塑，有较高的承载力，中低压缩性土，可作为建筑物的持力层。④灰岩：中等分化，坚硬质密，有很高的承载力，但埋置较深。3.2.2当地建设主管部门有关规定3.2.3规范手册《房屋建筑制图统一标准》（GB/T50001-2001）《建筑结构荷载规范》(GB50009-2001)92\n山东建筑大学毕业设计说明书《混凝土结构设计规范》（GB50010-2002）《砌体结构设计规范》（GB50003-2001）《建筑地基基础设计规范》（GB50007-2002）《建筑地基基础设计规范》（GB50007-2002）混凝土结构施工图平面整体表示方法制图规则和构造详图（00G101）现行各种预制空心板图集简明建筑结构设计手册多层及高层房屋结构设计3.3标准荷载计算3.3.1屋面荷载标准值活载：0.5kN/㎡恒载：25厚1:25水泥砂浆抹平压光0.025×20=0.5kN/㎡高分子防水卷材0.025kN/㎡20厚1：3水泥砂浆找平0.02×20=0.4kN/㎡60厚挤塑聚苯板0.06×0.5=0.03kN/㎡20厚1：3水泥砂浆找平0.4kN/㎡1:8水泥膨胀珍珠岩找坡2%最薄初40厚0.04×10=0.4kN/㎡20厚板底抹灰0.02×17=0.34kN/㎡小计4.60kN/㎡3.3.2楼面标准荷载活载：2.0kN/㎡恒载：10厚地面砖，细水泥浆填缝0.01×19.8=0.198kN/㎡30厚1：3干硬性水泥砂浆结合层0.03×20=0.6kN/㎡100厚现浇钢筋混凝土楼板0.1×25=2.5kN/㎡8厚20厚板底抹灰0.02×17=0.34kN/㎡小计3.64kN/㎡3.3.3墙体标准荷载加气混凝土砌块200厚0.2×10=2.0kN/㎡92\n山东建筑大学毕业设计说明书内墙面5厚1：3水泥砂浆打底扫毛0.005×20=0.1kN/㎡9厚1：1：6水泥石灰膏砂浆扫毛0.16kN/㎡6厚1：2.5水泥砂浆压实抹光0.11kN/㎡小计0.37kN/㎡外墙面6厚1：3水泥砂浆打底扫毛0.006×20=0.12kN/㎡12厚1：0.2：2水泥石灰膏砂浆0.17kN/㎡3厚T920瓷砖胶粘剂0.004kN/㎡10厚面砖0.001×20=0.2kN/㎡小计0.49kN/㎡墙体合计外墙3.26kN/㎡内墙3.14kN/㎡3.4结构体系选择，结构布置本工程结构体系为框架结构，结构布置力求简单、规则，满足建筑使用要求，方便施工。考虑到教室开窗面积较大所以采用横向承重方案。规范规定现浇框架结构≤55m时不用设温度伸缩缝，该建筑总长度为55.2m，超过规范规定长度，但不设变形缝，采取相应的构造措施，并且在施工时设置后浇带等结构措施进行处理。所有板均为现浇钢筋混凝土板，除阶梯教室外所有板厚均为100厚，阶梯教室板厚为80厚。顶层采用井字梁结构。3.5截面尺寸估算3.5.1梁截面尺寸的确定⑴框架梁AB跨梁：h==×6600mm取b×h=300mm×600mmBC跨梁：h==×2400mm取b×h=300mm×300mmCD跨梁：h==×6600mm取b×h=300mm×600mm⑵连系梁标准柱网：h=mm取b×h=300mm×600mm⑶次梁92\n山东建筑大学毕业设计说明书h=取b×h=300mm×450mm顶层部分柱距增大，适当增加梁的截面高度框架梁：取b×h=300mm×800mm连系梁：取b×h=300mm×800mm次梁：取b×h=300mm×450mm3.5.2柱截面尺寸的确定(1)竖向荷载估算：（按标准值）规范规定框架、框剪结构竖向荷载标准值为12~14kN/㎡kN/㎡。本工程框架结构（轻质墙体）取：12kN/㎡。建筑物高度≤30m。框架抗震等级为三级，μ=0.9，C30混凝土，fc=14.3kN/㎡设计荷载：13×1.3=16.9kN/㎡标准框架：边柱：N==2223.936KNA=3mm2取b×h=400mm×500mm中柱：N=KNA=mm2取b×h=500mm×500mm3.6计算简图与计算单元3.6.1各层高度的确定①底层：基础顶至二层楼面标高处（结构层）。室内外高差450mm冻土深度500mm管道宽100mm缝隙宽100mm92\n山东建筑大学毕业设计说明书底层层高为：3.9+0.45+0.5+0.1+0.1=5.05m,取为5.2m。②中间层：层高3.9m③顶层：顶层楼面标高至层面标高h=4.2m3.6.2梁柱线刚度计算AB跨：i=2×1/12×0.3×0.63/6.6=1.636×10-3BC跨：i=2×1/12×0.3×0.33/2.4=0.563×10-3CD跨：i=2×1/12×0.3×0.63/6.6=1.636×10-3顶层框架梁：i=2Ec×1/12×0.3×0.83/15.6=1.641×10-3顶层边柱：i=×1/12×0.4×0.53/4.2=0.992×10-3顶层中柱：i=×1/12×0.5×0.53/4.2=1.240×10-3底层边柱：i=×1/12×0.4×0.53/5.2=0.801×10-3底层中柱：i=×1/12×0.5×0.53/5.2=1.002×10-3中间各层边柱：i=×1/12×0.4×0.53/3.9=1.068×10-3中间各层中柱：i=×1/12×0.5×0.53/3.9=1.335×10-33.6.3计算单元92\n山东建筑大学毕业设计说明书92\n山东建筑大学毕业设计说明书图3.1计算单元3.6.4计算简图图3.2计算简图[E（m³）]3.6.5框架恒载、活载、风载计算1)恒载标准值计算(1)均布荷载标准值①屋面框架梁线荷载标准值：屋面传来：kN/m==2.72kN/m梁自重：kN/m梁侧粉刷：kN/m②楼面框架梁线荷载标准值：楼面传来：kN/m92\n山东建筑大学毕业设计说明书===5.45kN/m=2.15kN/m梁自重：AB跨梁自重0.3×0.6×25=4.5kN/mAB跨梁侧粉刷2×（0.6-0.1）×0.02×17=0.34kN/m填充墙自重0.2×（3.9-0.6）×10=6.6kN/m0.2×（4.2-0.8）×10=6.8kN/m墙面粉刷（3.9-0.6）×0.02×2×17=2.24kN/m（4.2-0.8）×0.02×2×17=3.312kN/m4.94kN/mBC跨梁自重0.3×0.3×25=2.25kN/mBC跨梁侧粉刷2×（0.3-0.1）×0.02×17=0.136kN/m=kN/m(2)集中荷载标准值①屋面框架节点集中荷载标准值：边柱：连系梁自重0.3×0.8×（3.6+3.6）×2×25=86.40kN梁面粉刷0.02×（0.8-0.1）×2×（3.6+3.6）×17=6.85kN0.6m高女儿墙自重0.2×0.6×（3.6+3.6）×10=8.64kN墙面粉刷0.6×0.02×2×（3.6+3.6）×17=2.94kN次梁自重及粉刷0.3×0.45×7.2×25+2×（0.45-0.1）×0.02×17×7.2=26.01kN屋面恒荷载传来7.2×（6.6+1.2）×4.6=258.34kNG=389.18kN②楼面框架节点集中荷载标准值：中柱：连系梁自重及粉刷27+2.04=29.04kN92\n山东建筑大学毕业设计说明书32.4+2.45=34.85KN墙体重4.2×（2.4+3.6）×3.14=79.13kN3.9×（3.6+3.6）×3.14=12.24kN2/3×4.2×(3.3+1.2)×3.14=39.56kN1/2×3.9×(3.3+1.2)×3.14=27.55kN框架柱自重及粉刷0.5×0.5×3.9×25+1.1×3.9×0.02×17=25.83kN楼面恒荷载传来（3.2+1.2）×（3.6+2.4）×3.64=98.28kN（3.2+1.2）×7.2×3.64=117.936kN次梁自重及粉刷0.3×0.45×(3.3+1.2)×25+0.02×0.35×(3.3+1.2)×17×2=6.94kNG=262.26kNkN=393.24kN边柱：连系梁自重0.3×0.6×（2.4+3.6）×25=27kN0.3×0.6×7.2×25=32.4kN粉刷0.02×（0.6-0.1）×2×（2.4+3.6）×17=2.04kN0.02×（0.6-0.1）×7.2×17×2=2.45kN窗自重(2.4×2.25+1.8×2.25)×0.45=4.25kN2.4×2.25×0.45×2=4.25kN外墙体重（4.2×2.4+4.2×3.6-2.4×2.25-1.8×2.25×3.26=51.35kN(3.9×7.2-2.4×2.25×2)×3.26=56.337kN内墙体重2/3×1/2×4.2×3.3×3.14=14.51kN1/2×3.9×3.3×3.14=20.21kN次梁自重及粉刷0.3×0.45×3.3×25+0.02×（0.45-0.1）×3.3×17×2=11.92kN框架柱自重0.4×4.2×0.5×25=21kN0.4×0.5×3.9×25=19.5kN柱粉刷1×3.9×0.02×17=1.33kN1×4.2×0.02×17=1.43kN楼面恒荷载传来3.3（3.6+2.4）×3.64=72.07kNG=296.12kN92\n山东建筑大学毕业设计说明书2)活载标准值计算（1）均布荷载标准值①屋面均布活载=1.65×2×=0.30kN/m②楼面均布活载kN/m=2.0×1.2+×6.6=2.99kN/m（2）集中荷载标准值①屋面集中活载边柱:=(6.6+1.2)×7.2×0.5=28.08kN②楼面集中活载边柱：=3.3×(3.6+2.4)×2.0=39.6kN3.3×7.2×2.0=47.52kN中柱：=1.2×2.4×2.5+1.2×3.6×2.5+3.3×(2.4+3.6)×2.0=57.6kN=1.2×7.2×2.5+3.3×7.2×2.0=69.12kN3)风荷载计算风荷载标准值计算公式:结构高度H=20.25m<30m，可取矩形平面=[0.8-(-0.05)]=1.3，根据地面粗糙度来确定。本工程位于城市市区，粗糙度为C，15m以下取0.74，20m为0.84，30m为1.0，中间按线性插值。表3.1风荷载计算92\n山东建筑大学毕业设计说明书集中风载11.320.250.45085410.535.2611.316.050.450.79629.1613.5811.312.150.450.7428.0812.1611.38.350.450.7428.0812.1611.34.350.450.7429.7012.863.6.6框架荷载简图框架结构在竖向荷载作用下的内力计算可近似的采用分层法，假定结构无侧移，同时忽略每层梁上荷载对其他各层梁内力的影响。除底层以外其他各层柱的线刚度均乘0.9的折减系数；除底层以外其他各层柱的弯矩传递系数取为1/3。其经过修正后的计算简图如图3.3所示。恒载及活载作用下的计算简图分别见图3.4和图3.5。框架结构在水平荷载作用下的内力计算采用D值法。左风和右风作用下的计算简图分别间图3.6和图3.7。图3.3刚度修正后的计算简图92\n山东建筑大学毕业设计说明书图3.4恒载作用下的计算简图92\n山东建筑大学毕业设计说明书图3.5活载作用下计算简图92\n山东建筑大学毕业设计说明书图3.6左风作用下的计算简图图3.7右风荷载作用下计算简图92\n山东建筑大学毕业设计说明书92山东建筑大学毕业设计说明书3.7内力计算3.7.1竖向恒载作用下内力计算竖向恒载作用下的内力计算采用分层法。图3.4中梁上的荷载已全部转化成矩形荷载，在求固端弯矩时可直接根据图示荷载计算。采用弯矩分配法计算梁端及柱端弯矩，各杆的固端弯矩为M=。具体计算过程及结果如下。a、顶层图3.8顶层荷载图=--=-105.23-30.07-38.57=-173.87KN.mkN.m力矩分配92\n山东建筑大学毕业设计说明书顶层b、四层杆件固端弯矩力矩分配92\n山东建筑大学毕业设计说明书92\n山东建筑大学毕业设计说明书c、二、三层力矩分配d、一层力矩分配92\n山东建筑大学毕业设计说明书3.7.2竖向活载作用下内力计算活载计算采用满布荷载法，其内力计算过程同恒载计算。a、顶层力矩分配92\n山东建筑大学毕业设计说明书a、四层c、二、三层92\n山东建筑大学毕业设计说明书d、底层·3.7.3风载作用下内力计算风荷载设计值=风荷载标准值×1.4，用D值法列表计算，梁柱的线平均刚度比1)底层2)标准层：92\n山东建筑大学毕业设计说明书表3.2修正后的反弯点高度表（：第ｊ层第ｋ柱的侧向刚度）表3.3风载作用下各柱的剪力５４３２１2.751.701.701.702.040.580.460.460.461.27（相对值）3.523.493.493.494.51（KN）2.684.096.739.3712.03-1.811.811.812.2-0.640.480.481.35（相对值）-4.554.554.555.99(KN)-5.338.7712.2115.98为了求出柱端的弯矩，还要确定反弯点的高度，有公式：把风荷载看做均布荷载，查表可得。计算过程见表3.4.表3.4风载下结构的相关系数和内力92\n山东建筑大学毕业设计说明书y0=0.4375y3=0.0105M上=6.21M下=5.04y0=0.435M上=9.01M下=6.94y0=0.4405M上=11.63M下=9.16y0=0.485M上=13.52M下=12.73y0=0.4905M上=17.43M下=16.78y0=0.50M上=18.27M下=18.27y0=0.50M上=23.81M下=23.81y0=0.55y3=-0.0105M上=28.81M下=33.75y0=0.55y3=-0.0057M上=37.87M下=45.233.7.4内力图92\n山东建筑大学毕业设计说明书92\n山东建筑大学毕业设计说明书92\n山东建筑大学毕业设计说明书活载作用下的弯矩图（kN·m）92\n山东建筑大学毕业设计说明书活载作用下的轴力图(KN)92\n山东建筑大学毕业设计说明书活载作用下的剪力图（KN）92\n山东建筑大学毕业设计说明书图3左风作用下的弯矩图92\n山东建筑大学毕业设计说明书3.8内力组合按照框架结构的合理破坏形式，在梁端出现塑性饺是允许的。因此在进行框架结构设计时(内力组合前)，一般均对梁端弯矩进行条幅，即人为的减少梁端负弯矩，减少节点附近梁顶面的配筋量。则端弯矩乘以0.85的分项系数。92\n山东建筑大学毕业设计说明书3.8.1控制截面控制截面图3.8.2控制截面最不利内力类型(1)梁跨中截面：Mmax支座截面：-Mmax,-Vmax(2)柱1、Mmax、Mmin相应N、V2、Nmax、Nmin相应M、V3、Vmax相应M、N3.8.3控制截面最不利内力计算(1)梁内力组合表梁编号截面内力恒载活载风载恒+活恒+（活+风）恒+风恒+0.9（活+风）　　　　　　　　　　　A4~B4梁左A4M-22.13-6.6614.05-14.05-34.55-24.60-48.20-6.89-46.23-17.24-52.65V37.6410.88-3.443.4458.2258.5964.3740.3549.9854.5463.21跨中M-203.509.622.702.70-232.66-263.03-263.03-240.42-240.42-228.68-228.68M-24.36-6.67-8.648.64-37.24-46.68-32.17-41.33-17.14-48.52-26.7592\n山东建筑大学毕业设计说明书梁右B4V-37.98-10.88-3.443.44-58.63-64.83-59.05-50.39-40.76-63.62-54.95B4~C4梁左B4M-10.91-4.542.98-2.98-18.54-16.67-21.68-8.92-17.26-15.06-22.57V7.4110.89-2.482.4821.9618.5922.765.4212.3619.4925.74跨中M-4.040.000.000.00-4.85-5.45-5.45-4.85-4.85-4.85-4.85A3~B3梁左A4M-15.64-15.0820.46-20.46-36.86-18.71-53.089.88-47.41-11.99-63.55V57.3424.07-6.716.7197.6995.36106.6359.4178.2090.68107.59跨中M310.6418.973.04-3.04395.53440.51435.40377.02368.51400.50392.84梁右B4M-41.80-18.86-19.7819.78-72.79-91.53-58.30-77.85-22.47-98.85-49.00V-58.94-24.64-6.716.71-100.30-109.35-98.08-80.12-61.33-110.23-93.32B3~C3梁左B4M-8.74-3.576.81-6.81-14.77-9.58-21.02-0.95-20.02-6.41-23.57V6.501.49-5.685.689.595.4615.01-0.1515.752.5216.83跨中M-0.530.000.000.00-0.64-0.72-0.72-0.64-0.64-0.64-0.64A1~B1梁左A4M-30.05-14.6247.08-47.08-53.60-15.35-94.4429.85-101.974.84-113.80V57.1524.00-15.5015.5097.3887.65113.6946.8890.2879.29118.35跨中M311.1219.340.60-0.60396.55439.47438.46374.18372.50398.47396.96梁右B4M-42.06-18.58-45.8945.89-72.77-113.54-36.44-114.7213.77-131.70-16.06V-58.97-24.60-15.5015.50-100.28-116.74-90.70-92.46-49.06-121.29-82.23B1~C1梁左B4M-8.71-3.7915.79-15.79-15.00-2.21-28.7411.65-32.564.67-35.12V6.491.58-13.1613.169.68-0.7421.36-10.6426.21-6.8026.36跨中M-3.390.000.000.00-4.07-4.58-4.58-4.07-4.07-4.07-4.07A2~B2梁左A4M-15.64-15.0831.00-31.00-36.86-9.85-61.9324.63-62.171.29-76.83V57.3424.07-10.2010.2097.6992.43109.5754.5383.0986.28111.99跨中M310.6418.970.40-0.40395.53438.29437.62373.33372.21397.17396.17梁右B4M-41.80-18.86-30.2030.20-72.79-100.28-49.54-92.44-7.88-111.98-35.87V-58.94-24.64-10.2010.20-100.30-112.28-95.15-85.01-56.45-114.63-88.92B2~C2梁左B4M-8.74-3.57-10.39-10.39-14.77-24.03-24.03-25.03-25.03-28.08-28.08V6.501.49-8.668.669.592.9617.51-4.3219.92-1.2320.59跨中M-0.530.000.000.00-0.64-0.72-0.72-0.64-0.64-0.64-0.64A5~D5梁左M-83.97-1.966.21-6.21-103.12-110.06-120.50-92.07-109.46-95.41-111.06V73.842.110.80-0.8091.14102.42101.0889.7387.4992.2790.26跨中M335.447.170.000.00411.13459.87459.87402.53402.53411.56411.56梁右M-83.97-1.96-6.216.21-103.12-120.50-110.06-109.46-92.07-111.06-95.41V-73.84-2.110.80-0.80-91.14-101.08-102.42-87.49-89.73-90.26-92.27(2)柱内力组合表92\n山东建筑大学毕业设计说明书柱号截面内力恒活左风右风Nmax对应的MNmin对应的M｜M｜max相应的N、V①②③④1.35①+1.4（0.7②+0.6④）1.2①+1.4③1.2①+1.26（②+④）A10M83.971.96-6.216.21120.5092.07111.06N389.1828.08-0.800.80553.58465.90503.409M-10.67-3.215.04-5.04-21.78-5.75-23.20N389.1828.08-0.800.80553.58465.90503.40V-22.531.23-2.682.68-26.96-30.79-22.118M11.463.45-9.019.0126.421.1429.45N615.1388.68-4.244.24920.89732.22855.247M-15.64-7.546.49-6.49-33.95-9.68-36.45N615.1388.68-4.244.24920.89732.22855.24V-6.952.82-4.094.09-3.18-14.070.376M15.647.54-13.5213.5239.86-0.1645.30N930.75155.70-10.9510.951418.301101.571326.885M-15.64-7.5412.73-12.73-39.20-0.95-44.31N930.75155.70-10.9510.951418.301101.571326.88V-8.023.87-6.736.73-1.38-19.053.734M15.647.54-18.2718.2743.85-6.8151.29N1246.37222.72-21.1521.151918.631466.031802.923M-16.38-7.9718.27-18.27-45.275.92-52.72N1246.37222.72-21.1521.151918.631466.031802.92V-8.213.98-9.379.370.69-22.976.972M13.676.65-18.2718.2740.32-9.171.76N1542.49289.74-36.6536.652397.091799.682169.881M-3.34-2.7733.75-33.75-35.5743.2435.03N142.49289.74-36.6536.65507.09119.68489.88V-3.271.81-12.0312.037.46-20.77-16.80B8M13.45-2.14-11.6311.6325.83-0.14-1.21N262.1657.60.96-0.96409.56315.94388.387M16.537.649.16-9.1622.1132.6641.00N262.1657.600.96-0.96409.56315.94388.38V-7.692.51-5.335.33-3.44-16.69-12.786M-16.53-7.64-17.4317.43-15.16-44.24-51.42N597.13151.11.99-1.99952.53719.34909.455M16.537.6416.78-16.7815.7143.32850.6052N597.13151.11.99-1.99952.53719.342909.4494V-8.483.92-8.778.77-0.24-22.454-16.2874M-16.53-7.64-23.8123.81-9.80-53.17-59.463N932.1244.63.53-3.531495.081123.4621431.16383M19.558.0823.81-23.8114.3156.79463.6414N932.1244.63.53-3.531495.081123.4621431.1638V-9.254.03-12.2112.211.72-28.194-21.40682M-13.8-6.72-37.8737.876.60-69.578-72.7434N1267.07338.15.87-5.872036.951528.7021953.88621M3.842.5845.23-45.23-30.2867.9364.8486N1267.07338.15.87-5.872036.951528.7021953.8862V-17.641.79-15.9815.98-8.64-43.54-39.047492\n山东建筑大学毕业设计说明书C8M13.45-2.14-11.6311.6325.83-0.142-1.2102N262.1657.6-0.960.96411.17313.248385.95847M-14.797.649.16-9.16-20.17-4.9243.42N262.1657.60-0.960.96411.17313.248385.9584V-7.242.51-5.335.33-2.84-16.15-12.24126M14.79-7.64-17.4317.4327.12-6.654-13.8402N679.78151.1-1.991.991067.45812.951003.61465M-14.797.6416.78-16.78-26.575.74413.0212N679.78151.1-1.991.991067.45812.951003.6146V-7.583.92-8.778.770.98-21.374-15.2074M14.79-7.64-23.8123.8132.48-15.586-21.879N1097.4244.6-3.533.531724.161311.9381620.62823M-14.798.0823.81-23.81-32.0515.58622.4334N1097.4244.6-3.533.531724.161311.9381620.6282V-6.414.03-12.2112.215.55-24.786-17.99882M8.47-6.72-37.8737.8736.66-42.854-46.0194N1515.02338.1-5.875.872381.551809.8062236.63381M-4.482.5845.23-45.23-41.5157.94654.8646N1515.02338.1-5.875.872381.551809.8062236.6338V-2.491.79-15.9815.9811.82-25.36-20.8674D10M-83.971.96-6.216.21-106.22-109.458-106.119N389.1828.080.80-0.80552.24468.136503.40489M10.67-3.215.04-5.047.0319.8615.1098N389.1828.080.80-0.80552.24468.136503.4048V-22.531.23-2.682.68-26.96-30.788-28.8638M-11.463.45-9.019.01-4.52-26.366-20.7576N615.1388.684.24-4.24913.77744.092855.23527M8.81-7.546.49-6.49-0.9519.6589.249N615.1388.684.24-4.24913.77744.092855.2352V-7.462.82-4.094.09-3.87-14.678-10.55226M-8.817.54-13.5213.526.85-29.5-18.1068N870.11155.7010.95-10.951318.041059.4621254.1115M8.81-7.5412.73-12.73-6.1928.39417.1114N870.11155.7010.95-10.951318.041059.4621254.111V-4.523.87-6.736.733.34-14.846-9.02764M-8.817.54-18.2718.2710.84-36.15-24.0918N1125.1222.7221.15-21.151719.381379.731657.39623M7.97-7.9718.27-18.27-12.4035.14222.542N1125.1222.7221.15-21.151719.381379.731657.3962V-6.013.98-9.379.373.66-20.33-14.00342M-6.666.65-18.2718.2712.87-33.57-22.6332N1380.09289.7436.65-36.652116.281707.4182067.35941M0.55-2.7733.75-33.75-30.3247.9139.6948N1380.09289.7436.65-36.652116.281707.4182067.3594V-1.391.81-12.0312.0310.00-18.51-14.5452注：左支座右风控制,右支座左风控制。右风产生的内力与左风相反。92\n山东建筑大学毕业设计说明书3.9框架配筋计算3.9.1混凝土结构设计有关规定本工程结构安全等级为二级，裂缝宽度满足三级，混凝土环境类别为二类b，结构使用年限50年。抗震设计满足构造要求，并注意强柱弱梁、强剪弱弯、强节点弱杆件。3.9.2框架梁的正、斜截面配筋计算（1）正截面受弯承载力计算C30混凝土，环境类别为二类b，,,1、顶层选出AD跨跨间截面及支座截面的最不利内力，并将支座中心处的弯矩换算为支座边缘控制截面的弯矩进行配筋计算。，相应的剪力V=101.08kN支座边缘处，跨中截面梁下部受拉，可按T形截面进行配筋计算，支座边缘截面梁上部受拉，应按矩形截面计算：翼缘宽度计算：按跨度考虑，按梁间距考虑，按翼缘厚度考虑，=800-35=765mm>0.1,此种情况不起控制作用，故取=2200mm梁内纵向钢筋选用HRB400，混凝土强度等级采用C30，，，，1.0×14.3×1500×100（765-100/2）=1534>459.88属于第一类T形截面。=0.98792\n山东建筑大学毕业设计说明书，选用425，可以A支座截面右和D支座截面左=0.981，实配425，可以2、其它层纵筋配置见下表层次截面M/kNmb(bf)/mmh0/mmαsξAsmm2实际配筋Asmm2实际配筋As'mm24支座A36.853005650.02690.0273184218+216911218+2201137B左32.623005650.02380.0241162218+216911218+2201137AB跨间267.5722005650.02660.02701333218+216911218+2201137支座B右16.123002650.05350.0550174218+216911218+2201137BC跨间5.458002650.00680.006857416226218+22011373支座A36.653005650.02680.0271183218+216911218+2201137B左71.293005650.05210.0535360218+216911218+2201137AB跨间440.5122005650.04390.04492215218+216911218+2201137支座B右19.363002650.06430.0665210218+216911218+2201137BC跨间0.728002650.00090.00098416226218+22011372支座A48.833005650.03570.0363245218+216911218+2201137B左83.323005650.06080.0628423218+216911218+2201137AB跨间438.2922005650.04360.04462204218+216911218+2201137支座B右22.933002650.07610.0793250218+216911218+2201137BC跨间0.728002650.00090.00098416226218+22011371A84.213005650.06150.0635428218+216911218+220113792\n山东建筑大学毕业设计说明书支座B左101.383005650.07400.0770518218+216911218+2201137AB跨间439.4722005650.04380.04482210218+216911218+2201137支座B右28.533002650.09470.0997315218+216911218+2201137BC跨间5.138002650.00640.006454416226218+2201137（2）梁斜截面受剪承载力1、顶层,截面尺寸满足要求。<0按构造要求配置箍筋，取双肢箍φ8@100/200（2）其它层梁箍筋配置见下表层次跨度剪力V/KN0.25βcfcbh0KNAsv/S=(V-0.7fcbh0)/1.25fyvh0实际钢筋h4AB64.83605.9625<0双肢φ8@200565BC25.74284.2125<0双肢φ8@2002653AB110.23605.9625<0双肢φ8@200565BC16.83284.2125<0双肢φ8@2002652AB121.29605.9625<0双肢φ8@200565BC26.36284.2125<0双肢φ8@2002651AB114.63605.9625<0双肢φ8@200565BC20.59284.2125<0双肢φ8@2002653.9.3框架柱的正、斜截面配筋计算(1)框架柱正截面受弯承载力计算1、轴压比验算底层柱=2381.55kN轴压比为<[1.05],满足要求。1、截面尺寸符合取，则=822.25kN>,满足要求92\n山东建筑大学毕业设计说明书1、框架柱正截面承载力承载力计算由于柱同一截面分别承受正反弯矩，故采用对称配筋。柱的计算长度：底层5200mm顶层=1.25h=5252mm其它层=1.25h=4875mma、顶层边柱正截面受弯承载力计算：最不利组合M=120.50N=465.90kN=258+20=278mm<15取=3.07>1.0取==1.39==138mm可先按大偏压情况计算=1.39278+500/2-40=596.42mm令==-1271.6<0按构造配筋，最小总配筋=600mm2选用316，b、其他层柱正截面受弯承载力计算结果见下表：控制内力值　　　　　　　　　　　实际配筋92\n山东建筑大学毕业设计说明书柱名MNeiζ1ζ1取值l0ηζ2ζ2取值eηei0.3h0As按构造配筋A4~A326.42920.8948.691.551.0048751.729.751.00293.9083.90138<0316As=6031.14732.2221.561.951.0048752.639.751.00266.7756.77138<0316As=60329.45855.2454.431.671.0048751.659.751.00299.6489.64138<0316As=60333.95920.8956.871.551.0048751.629.751.00302.0792.07138<0316As=6039.68732.2233.221.951.0048752.069.751.00278.4368.43138<0316As=60336.45855.2462.621.671.0048751.569.751.00307.8397.83138<0316As=603A3~A239.861418.3048.101.011.0048751.739.751.00293.3183.31138<0316As=6030.161101.5720.151.301.0048752.759.751.00265.3555.35138<0316As=60345.301326.8854.141.081.0048751.659.751.00299.3589.35138<0316As=60339.201418.3047.641.011.0048751.749.751.00292.8582.85138<0316As=6030.951101.5720.861.301.0048752.699.751.00266.0756.07138<0316As=60344.311326.8853.391.081.0048751.669.751.00298.6088.60138<0316As=603A2~A143.851918.6342.850.750.7548751.829.751.00288.0678.06138<0316As=6036.811466.0324.650.980.9848752.439.751.00269.8559.85138<0316As=60351.291802.9248.450.790.7948751.739.751.00293.6683.66138<0316As=60345.271918.6343.590.750.7548751.819.751.00288.8078.80138<0316As=6035.921466.0324.040.980.9848752.469.751.00269.2559.25138<0316As=60352.721802.9249.240.790.7948751.729.751.00294.4584.45138<0316As=603A1~A040.322398.0936.810.600.6052002.0910.401.00286.8776.87138<0316As=6039.171799.6825.100.790.7952002.6010.401.00275.1565.15138<0316As=6031.762169.8820.810.660.6652002.9210.401.00270.8760.87138<0316As=60335.57507.0990.152.821.0052001.4410.401.00340.20130.20138<0316As=60343.24119.68381.3011.951.0052001.1110.401.00631.36421.36138<0316As=60335.03489.8891.512.921.0052001.4410.401.00341.57131.57138<0316As=603B4~B325.83409.5683.074.361.0048751.429.751.00328.28118.28138<0416As=8040.14315.9420.445.661.0048752.729.751.00265.6555.65138<0416As=8041.21388.3823.124.601.0048752.529.751.00268.3258.32138<0416As=80422.11409.5673.984.361.0048751.489.751.00319.19109.19138<0416As=80432.66315.94123.375.661.0048751.299.751.00368.58158.58138<0416As=80441.00388.38125.574.601.0048751.289.751.00370.78160.78138<0416As=804B3~B215.16952.5335.921.881.0048751.989.751.00281.1271.12138<0416As=80444.24719.3481.502.481.0048751.439.751.00326.71116.71138<0416As=80451.42909.4576.541.971.0048751.469.751.00321.75111.75138<0416As=80415.71952.5336.491.881.0048751.969.751.00281.7071.70138<0416As=80443.33719.3480.242.481.0048751.449.751.00325.44115.44138<0416As=80450.61909.4575.651.971.0048751.479.751.00320.86110.86138<0416As=804B2~B19.801495.0826.551.201.0048752.339.751.00271.7661.76138<0416As=80453.171123.4667.331.591.0048751.529.751.00312.54102.54138<0416As=80459.461431.1661.551.251.0048751.579.751.00306.7696.76138<0416As=80414.311495.0829.571.201.0048752.199.751.00274.7864.78138<0416As=80456.791123.4670.551.591.0048751.509.751.00315.76105.76138<0416As=80463.641431.1664.471.251.0048751.559.751.00309.6899.68138<0416As=804B1~B06.602036.9523.240.880.8852002.7210.401.00273.3063.30138<0416As=80469.581528.7065.521.171.0052001.6110.401.00315.58105.58138<0416As=80472.741953.8957.230.910.9152001.7010.401.00307.2997.29138<0416As=80430.282036.9534.870.880.8852002.1510.401.00284.9274.92138<0416As=80467.931528.7064.441.171.0052001.6210.401.00314.50104.50138<0416As=80464.851953.8953.190.910.9152001.7510.401.00303.2593.25138<0416As=804（4）按轴心受压计算验算垂直于弯矩作用方向的承载力底层边柱：，查表得92\n山东建筑大学毕业设计说明书=0.9×0.935×（14.3×500×400+360×804×2）=2894kN>=2397.09kN安全底层中柱：，查表得=0.9×0.974×（14.3×500×500+360×804×2）=3641kN>=2036.95kN安全顶层边柱：，查表得933=0.9×0.933×（14.3×500×400+360×804×2）=2888kN>=553.58kN安全其它层边柱：，查表得947=0.9×0.947×（14.3×500×400+360×804×2）=2931kN>=2397.09kN安全其它层中柱：=9.75，查表得9825=0.9×0.9825×（14.3×500×500+360×804×2）=3673kN>=2036.95kN安全（2）框架柱斜截面受弯承载力计算顶层边柱：V=30.79kNN=553.58kN=4.57>3取==153.87kN>V=30.79kN按构造要求配置箍筋，取双肢箍，加密区2φ8@100，非加密区2φ8@200其它层柱斜截面受弯承载力计算见下表：编号控制内力柱净高剪跨比取值按构造配筋柱号层次V/KNN/KNHnλλ双肢箍A414.07920.8939004.239133179.5772φ8@200319.051418.339004.239133214.3962φ8@20092\n山东建筑大学毕业设计说明书222.971918.6339004.239133249.4192φ8@200120.772397.0952005.6521743282.9112φ8@200B416.69409.5639004.239133172.5632φ8@200322.45952.5339004.239133210.5712φ8@200228.191495.0839004.239133248.5492φ8@200143.542036.9552005.6521743286.482φ8@2003.10基础设计3.10.1柱基础设计确定基础底面尺寸及埋深时，传至基础底面上的荷载效应采用标准组合（正常使用极限状态下的荷载效应；确定基础高度及计算配筋时，采用基本组合。3.10.2基础选型边柱选择柱下独立基础，中柱选择柱下联合基础。持力层为粉质粘土，，选择HPB335钢筋，，基础梁选择：纵向基础梁，=400~480mm,取h=450mm,b=250mm横向基础梁，h==367~440mm,取h=400mm,b=250mm3.10.3A轴基础设计(1)荷载统计A轴柱纵向梁上部200厚墙，横向梁上部200厚内墙，且纵向产生偏心距内墙自重3.14kN/m门重0.2kN/m窗重0.45kN/m外墙自重3.26kN/m基础纵向连系梁传来集中力：（7.2×5.2-2.4×2.25×2）×3.26+7.2×0.45×0.25×25+7.2×0.45×2×0.02×17+2.4×2.25×2×0.45+×（6.6×5.2×3.14+6.6×0.4×0.25×25+6.6×0.4×2×0.02×17）=86.85+20.25+2.20+4.86+×124.37=145.25kN产生弯矩：145.25×0.25/2=18.1692\n山东建筑大学毕业设计说明书横向基础梁：×（6.6×5.2×3.14+6.6×0.4×0.25×25+6.6×0.4×2×0.02×17）=54.78kN上部传来荷载：=3.34,=289.74kN,V=3.27kN=2.77,=36.65kN,V=1.81kN右风：=33.75,=36.65kN,V=12.03kN按标准组合：M=（3.34+18.16）+0.7×2.77+0.6×33.75=43.69N=（1380.09+145.25+54.78）+0.7×289.74+0.6×36.65=1804.93kNV=1.8M1+12.03×0.7+3.27×0.6=12.19kN按基本组合：M=1.35×18.16+39.86=64.38N=1.35×(145.25+54.78)+1706.48=1977kNV=17.11kN(2)确定基础地面尺寸1、假设基础埋深1.8m（从室外地坪算）边柱计算值d=1.8+0.225=2.025m中柱计算值d=1.8+0.45=2.25m初选截面尺寸考虑到偏心荷载影响，将增大30%，即1.3×13.54=17.60m2初选截面尺寸b=5m,l=4m2、计算基底最大压力基础及回填土重竖向合力=1804.93+840=2644.93kN基底总力矩=43.69+12.19×0.7=52.22偏心距基底最大压力=基地最小压力=3、地基承载力设计值及地基承载力验算(按标准组合)由持力层得，，，92\n山东建筑大学毕业设计说明书即基础采用5.0m×4.0m地面尺寸是合适的(3)基础高度验算假定基础高度800mm(按基本组合)基底净反力则而即基础高度h=800mm满足要求(4)配筋计算设计控制截面在柱边处，92\n山东建筑大学毕业设计说明书长边配筋选用1816@200()短边配筋选用1416@200()3.10.4B、C轴柱下联合基础假定基础高度700mm,基底与边柱基底在同一标高。(1)荷载统计B柱：纵向基础梁传来集中力弯矩M=167.74=92\n山东建筑大学毕业设计说明书横向基础梁传来集中荷载54.78kN上部传来荷载=3.84,=1267.07kN,V=3.39kN=2.58,=289.74kN,V=1.79kN左风：=-45.23,=5.87kN,V=-15.98kNC柱：纵向基础梁传来集中力167.74kN弯矩20.78上部传来荷载=-4.48,=1515.02kN,V=-2.49kN=-2.58,=289.74kN,V=-1.79kN左风：=-45.23,=5.87kN,V=-15.98kNB柱标准组合M=20.78+3.84+0.7×2.58-0.6×45.23=-0.712N=167.74+54.78+1267.07+0.7×289.74+0.6×5.87=1695.93kNV=3.39+0.7×1.79+0.6×(-15.98)=4.95kN基本组合M=1.35×20.78+38.81=66.86N=1.35×(167.74+54.78)+1562.68=1863.08kNV=10.80kNC柱标准组合M=-20.78-4.48-0.7×2.58-0.6×45.23=54.20N=167.74+54.78+1515.02+0.7×289.74+0.6×5.87=1943.88kNV=-2.49-0.7×1.79-0.6×15.98=-13.33kN基本组合M=1.35×20.78+52.29=80.34N=1.35×(167.74+54.78)+1810.63kNV=20.26kN(2)确定基础底面尺寸1、地基承载力验算(按标准组合)将力向形心简化(取两柱间距中心为基础形心点)：M=0.712+54.20+1695.93×1.2-1943.88×1.2=242.63N=1695.93+1943.88=3639.81kNV=4.95+13.33=18.28kN计算基地面积92\n山东建筑大学毕业设计说明书考虑偏心荷载的影响，将增大10%，即A=1.1=1.1×27.57=30.332、计算基地最大压力基础及回填土重基底竖向合力基底处总力矩偏心矩则偏心力作用点在基础截面内，基底最大压力1、地基承载力设计值及地基承载力验算（按标准组合）由持力层e=0.671<0.85,,,满足要求即基础采用7.0m×5.0m地面尺寸是合理的(3)基础高度验算基础有效高度（按基本组合）将力向形心简化M=66.86+80.34+1863.08×1.2-2111.03×1.2=150.34N=1863.08+2111.03=3974.11kN降低净反力则92\n山东建筑大学毕业设计说明书==117.23×5.23而即基础高度h=800mm　满足要求(4)配筋计算0.038m<设计控制界面在柱边处，，kPa长边配筋选用1818@200()短边配筋选用2320@200()92\n山东建筑大学毕业设计说明书3.11构件设计3.11.1现浇板本工程楼板全部采用现浇，现只计算其中三块板，按单块双向板和单块单向板计算。采用弹性理论进行计算。板厚取为100mm,楼面活荷载为2.0kN/㎡（走廊为2.5kN/㎡），恒载（板自重＋粉刷）为3.64kN/㎡；屋面活荷载0.5kN/㎡,屋面恒荷载4.60kN/㎡。板采用C30混凝土，板中钢筋采用HPB235钢。（1）取典型的A、B、C号板计算计算跨度（梁板柱整浇，计算跨度取轴线间距离）：A、B板：，92\n山东建筑大学毕业设计说明书C板：，荷载设计如下：楼面板：g+q/2=1.2×3.64+1.3×2/2=5.668kN/m2,q/2=1.3×2/2=1.3kN/m2g+q=1.2×3.64+1.3×2=6.968kN/m屋面板：g+q/2=1.2×4.6+1.3×0.5/2=5.845kN/m2,q/2=1.3×0.5/2=0.325kN/m2g+q=1.2×4.6+1.3×0.5=4.97kN/m走廊：g+q/2=1.2×3.64+1.3×2。5/2=5.993kN/m2,q/2=1.3×2.5/2=1.625kN/m2g+q=1.2×3.64+1.3×2.5=7.618kN/m(2)内力计算（M=系数×p）A(标准)(g+q/2)=5.22×3.45=67.66KN.m（g+q）=6.62×3.45=85.80KN.mB（走廊）(g+q/2)=5.57×3.0=62.13KN.m（g+q）=7.32×3.0=65.88KN.mC（厕所）(g+q/2)=5.57×3.6=62.13KN.m（g+q）=7.32×3.6=94.87KN.m按弹性理论计算的弯矩值(KN.m)楼面板：板号项目ABC3.63.62.46.66.67.20.550.550.3392\n山东建筑大学毕业设计说明书(0.0529+0.2×0.0104)×5.668×3.62+（0.0892+0.2×0.0210)×1.3×3.62=5.61(0.0398+0.2×0.0042)×5.668×3.62+（0.0892+0.2×0.0210)×1.3×3.62=5.11=(0.0104+0.2×0.0529)×5.668×3.62+(0.0210+0.2×0.0892)×1.3×3.62=2.20(0.0042+0.2×0.0398)×5.668×3.62+(0.0210+0.2×0.0892)×1.3×3.62=1.550-0.1140×6.968×3.62=-10.29-0.0827×6.968×3.62=-7.47==-2.880-7.47-2.88000-0.0785×6.968×3.62=-7.09-0.0569×6.968×3.62=-5.140屋面板板号项目ABC3.63.62.46.66.67.20.550.550.33(0.0529+0.2×0.0104)×5.845×3.62+（0.0892+0.2×0.0210)×0.325×3.62=4.56(0.0398+0.2×0.0042)×5.845×3.62+（0.0892+0.2×0.0210)×0.325×3.62=4.04=(0.0104+0.2×0.0529)×5.845×3.62+(0.0210+0.2×0.0892(0.0042+0.2×0.0398)×5.845×3.62+(0.0210+0.2×0.0892)092\n山东建筑大学毕业设计说明书)×0.325×3.62=1.75×0.325×3.62=1.08-0.1140×4.97×3.62=-7.34-0.0827×4.97×3.62=-5.33==-2.810-5.33-2.81000-0.0785×4.97×3.62=-5.06-0.0569×4.97×3.62=-3.670（3）板的配筋计算板采用C30混凝土，，板底配筋采用HPB235钢筋，A区格板和B区格板的配筋见下表项目截面M配筋实际楼面跨中A区格方向805.613258@150335方向702.201588@150335B区格方向805.113208@150335方向701.551118@150335支座AB80-7.0944410@150523BC805.143228@140359CD80-10.296458@75671屋跨中A区格方向804.562868@15033592\n山东建筑大学毕业设计说明书面方向701.751258@150335B区格方向804.042538@150335方向701.08778@150335支座AB80-5.063178@150335BC80-3.673308@150335CD80-7.344608@100503C区格板的配筋见下表支座弯矩楼面:-2.88kN,屋面：-2.81kN跨中弯矩楼面:2.34kN,屋面：1.64kNM（）配筋实际楼面支座-2.881808@150335跨中2.341478@150335屋面支座-2.811768@150335跨中1.641038@1503353.11.2楼梯设计楼梯采用现浇楼板梯，层高3.9m，踏步尺寸300mm×150mm..混凝土强度等级为C30,板采用HPB235钢筋，梁采用HRB335钢筋。C30混凝土：，HPB235钢筋：HRB335钢筋：(1)楼梯板设计取板厚，约为板斜长的1/30。板倾斜角的正切，余弦。取1m宽板带计算。1、荷载计算梯段板的荷载计算写于下表。恒荷载分项系数，活荷载分项系数。总荷载设计值P=1.2×6.6×+1.4×2.5=11.42kN/m荷载种类荷载标准值（kN/m）恒荷载水磨石面层（0.3+0.15）×0.65/0.3=0.98三角形踢步0.5×0.3×0.15×25/0.3=1.8892\n山东建筑大学毕业设计说明书混凝土斜板0.12×25/0.894=3.36板底抹灰0.02×17/0.894=0.38小计6.6活荷载2.52、截面设计板水平计算跨度＝3.9m弯矩设计值M=P=0.1×11.42×3.9=17.37板有效高度h＝120-20=100mm===0.121=1-=0.129A==878mm选配12@120，A=942mm分布筋每级踏步1根8（2）平台板设计取平台板厚h＝70mm，取1m宽板宽计算1、荷载计算平台板的荷载计算于下表。总荷载设计值P=1.2×2.74×1.4×2.5=6.788kN/m荷载种类荷载标准值（KN/M）恒荷载水磨石面层0.6570mm厚混凝土板0.07×25=1.75板底抹灰0.02×17=0.34小计2.74活荷载2.5平台板的计算跨度＝1800-0.2/2+0.12/2=1.76m弯矩设计值M=P=0.1×6.788×1.76=2.1092\n山东建筑大学毕业设计说明书板有效高度h＝70-20=50mm===0.0587=1-=0.0605A==206mm选配8@150，A=335mm(3)平台梁设计设平台梁的计算截面尺寸200mm×350mm1、荷载计算平台梁的荷载计算列于下表。P=1.2×16.93×1.4×7.125=30.29kN/m荷载种类荷载设计值（KN/M）恒荷载梁自重0.2×(0.35-0.07)×25=1.4梁侧粉刷0.02×(0.35-0.07)×2×17=0.19平台板传来荷载2.74×2/2=2.74梯段板传来荷载6.6×3.9/2=12.87小计16.39活荷载2.5×(3.9/2+1.8/2)=7.125KN/m2、截面设计计算跨度＝1.05=1.05×(3.3-0.2)=3.255m弯矩设计值M=P=×30.29×3.3255=40.12剪力设计值V=P=×30.29×3.255=49.30KN梁有效高度h＝350－35＝315mm经判别属第一类T形截面===0.0514=1-=0.052892\n山东建筑大学毕业设计说明书A==436mm选配314，A=461mm。配置6@200箍筋，则斜截面受剪承载力V＝0.7fbh+1.25fh=0.7×1.1×200×315+1.25×210××315=71.91kN>49.30kN满足要求。3.11.3雨蓬设计（雨蓬为3000×1200）雨篷计算包括三个内容：①雨篷板的正截面承载力计算。②雨篷梁在弯矩、剪力、扭矩共同作用下的承载力计算。③雨篷抗倾覆验算。雨篷板的内力分析，当无边梁时与一般悬臂板相同，有边梁时，与一般梁板结构相同。（1）雨蓬板计算雨篷板尺寸为h1=l/15×1500=125mm，h1=130mm,取h2=80mm。取1米板宽为计算单元。1、荷载统计荷载种类荷载设计值kN/m恒荷载20mm水泥砂浆面层1.2×0.02×20=0.48板自重（按均重）1.2×0.1×25=3.0015mm纸筋石灰抹底1.2×0.015×16=0.29小计g=3.77均布荷载雪荷载1.4×1×0.3=0.42均布活荷载1.4×1×0.7=0.98小计q=1.40集中荷载（1m内一个）F=1.0kN1、弯矩设计值恒荷载加均布荷载=0.5×（g+q）=0.5×(3.77+0.98)×1.5=5.34KNm恒荷载加集中荷载=0.5×g+F=0.5×3.49×1.5+1.0×1.5=5.74KNm92\n山东建筑大学毕业设计说明书施工集中荷载与均布活荷载不同时考虑，取M=5.74KNm1、配筋计算取保护层厚20mm，=130mm-20mm=110mm,C30混凝土，，板采用HPB235钢筋，=210。=0.034As===255mm2选配φ6@250（As=279mm2）分布筋采用φ6@200雨篷纵筋伸入梁内的锚固长度，取250mm。（2）雨篷梁计算设梁截面尺寸为250mm×450mm1、梁上荷载荷载种类荷载设计值（kN/m）恒荷载梁自重25×0.25×0.45×1.2=3.375梁侧抹灰17×0.012×(0.40+0.40)×1.2=0.196梁上砌体6×0.25×0.65×1.2=1.17雨篷板传来荷载3.77小计8.51活荷载雨篷板传来荷载0.98集中荷载，板实际宽2.4米，故取2个集中荷载。梁的计算跨度2、弯矩设计值恒荷载加均布荷载恒荷载加集中荷载92\n山东建筑大学毕业设计说明书施工集中荷载与均布活荷载不同时考虑，取M=7.65计算。(3)配筋计算混凝土保护层厚度为35mm，ho=450-35=415mm,取混凝土强度等级为C30，箍筋采用HPB235，纵筋采用HRB335。兼顾受扭需要，取212，(4)雨篷的抗倾覆验算因雨篷与框架梁整体浇在一起，抗倾覆能力符合要求。4施工组织设计4.1编制依据本施工组织设计作为指导施工的依据，编制时对项目管理机构设置、劳动力组织、施工进度计划控制、机械设备及周转材料配备、主要分部分项工程施工方法、工程质量控制措施、安全生产保证措施、文明施工及环境保护措施、降低成本措施等诸多因素尽可能充分考虑，突出科学性及可行性。是确保优质、低耗、安全、文明、高速完成全部施工任务的重要经济本施工组织设计依据以下几项编制：1.施工合同文件；2.现行国家有关规范、标准和规程；3.山东省及济南市有关文件及规定；4.类似工程的施工经验和现场实际情况。4.2工程概况及施工条件4.2.1总体概况工程名称：济南解放路行政综合楼建设地点：济南市建设面积：4400.00平方米结构形式：钢筋混凝土框架结构92\n山东建筑大学毕业设计说明书耐火等级：二级结构安全等级：二级抗震设防烈度：6度要求工期：2011年7月20日至2012年7月19日建设单位：×××建筑有限公司设计单位：×××建筑设计研究院施工单位：×××建设有限公司监理单位：×××建设监理有限公司施工范围：施工图纸中的全部内容（包括基础、土建工程、装饰工程等）。4.2.2设计概况(1)建筑设计本工程为地上五层办公楼建筑。主体五层建筑高度除顶层为4.2米，其他均为3.9米，建筑总高度为20.4米。室内外高差0.45米,室内地面为±0.000标高,建筑使用年限50年。外墙采用贴面砖墙面；内墙采用混合砂浆抹面；顶棚采用涂料顶棚；楼面用铺地砖楼面。窗户采用铝合金玻璃窗，门多采用木门，部分为铝合金门。屋面为不上人屋面，防水材料为SBS防水层，保温层采用100厚憎水膨胀珍珠岩保温层。设备工程有上下水道、暖气、照明等设施。(2)结构设计基础：采用钢筋混凝土独立柱基础。混凝土等级为C30，钢筋等级为HRB335和HPB235.结构工程：钢筋混凝土框架结构体系，抗震等级为四级，抗震设防为六度，梁、柱混凝土等级为C30，钢筋等级为HRB435;现浇板混凝土等级为C30，钢筋等级为HPB235。框架结构，楼板均为现浇楼板。墙体：外墙采用加气混凝土砌块（600×200×300）；内墙用加气混凝土砌块（600×200×300）mm，M5混合砂浆砌筑。室内地坪以下为200厚砖墙。4.2.3工程、水文及气象概况地形：地形较为平坦。自然地坪以下0.8m左右为素填土；第二次为粉质粘土，层厚2.5m，承载能力标准值fak＝200kpa；第三层为含碎石的粉质黏土土层，层厚为5m，承载能力标准值fak＝220kpa；第四层为灰岩,巨厚层状，fak＝3600kpa。场地类别为二类场地。地下水位：比较深。地下水性质：对各种混凝土无侵蚀性。92\n山东建筑大学毕业设计说明书基本风压值：0.45kN/㎡基本雪压值：0.3kN/㎡4.2.4施工条件工期十二个月。场地地形平坦，地层结构简单，层位稳定，比较均匀，最高地下水位距地面4.20m，最低地下水位距地面7.50m，地下水对混凝土无腐蚀性。施工现场基本平坦，施工场地足够大，“三通一平”已完成，交通运输方便。砂、水泥、钢筋等主要材料均由本单位自行采购，主要施工机械均由本单位提供。4.2.5工程特点1.工期紧，共十二个月，抓好进度的前提下保证质量控制，抓好计划管理，确保各种资源及时供应。2.文明施工要求高，运输车辆进出、污水和灰尘不能污染周围环境。3.本工程为钢筋混凝土框架结构的多层建筑，工程量较大。建筑施工高空、露天、立体交叉作业多，安全生产问题突出，必须做好安全控制工作，各项安全防护措施必须及时落实到位，防患于未然，切实避免安全事故的发生。4.3施工部署4.3.1总体部署根据本工程特点，为了确保质量和按期完工，创业主满意工程，总体施工部署为建立施工作业、质安控制、协调配合三条线。施工作业线以施工员→专业负责人→工长→生产工人为主线进行管理，主要责任是进行直接施工生产，并在施工生产中发现问题，解决问题，提出建议。4.4施工准备建筑施工是一个复杂的组织和实施过程，必须认真做好施工准备工作，使施工活动顺利进行，从而保证工程质量、加快施工进度和降低工程成本。只有在工程技术资料齐全，现场完成三通一平以及主要建筑材料和构配件基本落实的前题下才具备开工条件。主要有如下几个方面的内容：1．熟悉施工图纸和有关工程技术标准，进行图纸会审编制，分项施工技术交底；2．准备施工机具进场，进行劳动力优选和组织进场；3．搭设现场临时建筑设施，规划现场平面图，组织周转材料进场；4．制定各项管理制度，各级管理职责，质量、安全及防火责任制，文明施工和各项技术措施；5．建筑物定位、放线、引入水准控制点。6．施工用水用电的估算等；92\n山东建筑大学毕业设计说明书4.5施工顺序4.5.1施工原则原则：先地下、后地上；先主体、后围护；先结构、后装饰；先土建、后设备。4.5.2基础工程施工顺序平整场地→土方开挖→基础钎探→基础垫层→基础基础梁支模→基础基础梁钢筋绑扎→基础基础梁砼浇注→养护→基础验收→回填土。4.5.3主体工程施工顺序柱弹线定位→柱钢筋焊接、绑扎→柱、梁、板支模→梁、板扎筋→浇砼→转入上一层流水作业……混凝土养护、拆模……→逐层围护墙砌筑、支模、浇砼→主体封顶。4.5.4屋面工程施工顺序屋面找平层→屋面结构找坡层→屋面保温→卷材防水（涂膜防水）→屋面保护层，4.6分项工程施工技术及参数4.6.1土方与基础工程施工方案1.土方开挖⑴本工程基坑土方为大开挖，开挖量约2774。土方工程完工前，应提前与建设、监理、质监、设计等部门取得联系，及时验槽，不要因某个部门的工作延误，耽误工期。土方开挖前，先做好准备工作。⑵按图纸提供的建筑物定位尺寸和城建局给定的建筑四角坐标定位，标高由规定地点引至现场并做相应的永久性水准点。⑶采用反铲挖土机挖土，挖至设计标高200mm以上时改为人工开挖，严禁超挖扰动基底土层，否则做相应补救措施。⑷安全注意事项①施工人员进入现场必须遵守安全生产六大纪律。②挖土中发现管道、电缆及其它埋地物应及时报告，不得擅自处理。③挖土时要注意土壁的稳定性，发现有裂缝及倾坍可能时，人员要立即离开并及时处理。配合修坡、清底的工人，不准在机械回转半径下工作。2.土方回填建筑物外围基础墙砌好后，应尽快组织基础墙外侧的回填土，以便外架子的搭设。土的回填可在一层楼板模拆除、基础墙砌筑完毕后进行。土方回填时应严格选用回填土料，控制含水量、夯实遍数。92\n山东建筑大学毕业设计说明书4.6.2主体结构施工方案本工程主体为地上五层，采用钢筋混凝土框架结构，一、二、三、四层层高3.9m，五层为4.2m。柱截面尺寸有500mm×500mm和400mm×500mm两种,框架主梁截面以300×600为主,建筑物檐口高度20.4米，混凝土设计强度柱、梁、板为C30。填充墙采用加气混凝土砌块，Mb5级混合砂浆砌筑。设计对结构施工的要求，详见结构设计总说明，施工前应认真阅读。钢筋混凝土结构工程质量主要体现在以下五个方面：1、施工组织水平。包括施工质量目标的确定，施工组织设计编制，质量体系建立，技术交底，施工过程质量控制等方面的水平。2、模板工程。通过模板设计、制作、安装、拆除、操作和维护的质量反映结构的整体质量和观感效果。3、钢筋工程。通过钢筋原材料的复试、半成品的加工、配筋、节点构造、接头连接、保护层和绑扎质量控制来反映结构的内在质量。4、混凝土工程。通过混凝土的原材料、搅拌工艺、计量、运输、泵送、浇筑、振捣、保护层控制、养护、构件的强度、性能以及外观质量来综合反映混凝土的工程质量。5、施工技术资料。通过检查施工过程的原始记录和施工试验，反映施工的管理水平和质量水平。(一)垂直运输和脚手架1、塔吊：结构施工阶段垂直运输以一算，并绘制施工详图，采用浇筑砼地梁，高度不小于20cm，上面反铺1台QTZ-200塔吊为主。性能及技术指标国内领先，国际先进水平。最大工作幅度40米，独立式起升高度为35米，附着式起升高度可达101米。其回转半径基本可覆盖整个工程。利用塔吊主要解决钢管、模板、钢筋以及部分砌块和砂浆的垂直和水平运输。塔吊的安装位置及装拆时的注意事项详见施工总平面布置及说明。。2、脚手架：本工程采用落地式外脚手架，,按济南市建设安全监督管理站所发布的施工现场安全生产、文明施工标准图集规定,脚手架搭设必须符合以下要求：(1)杆件间距：立杆间距1.5米,大横杆步距1.8米,脚手架宽度宜1.0米。(2)施工荷载：脚手架上最多有4层脚手板和1～2层作业层。施工荷载按2kN/㎡。3、当实际作业层有变化时，可按实际荷载进行设计计算，重新确定杆件间距。4、脚手架基础：立杆下部回填土分层夯实，按实际荷载进行设计计2～16号槽钢。基础应有排水措施。5、剪刀撑：应沿脚手架长度和高度连续设置。92\n山东建筑大学毕业设计说明书6跨设置一道横向剪刀撑，横向剪刀撑可作成“之”字形也可做成“十”字形。7、连墙杆：连墙杆必须采用刚性，其强度不低于10kN，连墙杆间距水平为3跨，垂直为2步并不大于建筑物层高。连墙杆作法应经过设计计算，并绘制施工详图。8、架体外侧用密目安全网封闭，密目网应封挂在外排架立杆的里侧。(二)主要项目施工方法(1)模板工程在结构工程施工中，模板工程的质量好坏，起着决定性的作用，因此，为保证结构工程的质量，首先必须保证模板工程的质量。⑴本工程对模板和支撑系统的基本要求：①保证结构构件各部分形态、尺寸和相互位置的正确性；②有足够的强度、刚度和稳定性。能可靠地承受浇捣混凝土的重量和侧压力，及施工过程中的其它荷载；③装拆方便，能多次周转使用；④模板拼缝严密，不漏浆；⑤所用的木材受潮后不易变形；⑥支撑必须安装在坚实的地基上，并有足够的支承面积，以保证所浇捣的结构不致发生下沉。⑵模板安装及操作要点①模板安装必须按模板工程施工方案进行，不得任意变动。纵横钢楞、对拉螺栓及各受力支撑的实际安装位置与方案规定相差不应超过50mm，如超过应进行算。模板周边要求顺直，拼缝严密，板缝应不大于1.5mm。立模前，模板表面应清理干净，并刷一道隔离剂。②模板及其支承系统在安装过程中，必须设置足够的临时固定设施，以防倾覆。木方的小面要作刨平处理，以保证与胶合板紧密配合，大面不得弯曲变形，无死节、无断裂。③安装柱、墙、梁等模板时，上口必须拉通线找直，支撑要牢固可靠。安装柱卡、梁卡时，要按几何尺寸的对角线控制模板归方，有误差时可用卡具上的斜撑、螺栓松紧来调整。④为提高模板周转和安装效率，事先应按工程轴线位置、尺寸将模板编号，以便定位使用。拆除后的模板，应按区段编号整理、堆放，安装操作人员也相应执行定区段、定编号的岗位负责制。⑤所支模板必须满足强度、刚度和稳定性要求。当梁的跨度＞4m92\n山东建筑大学毕业设计说明书时，所支梁的底模必须要有0.1～0.3%的起拱。⑶模板拆除①拆模应由支模的人员来进行，因为他们对模板构造和安装程序比较熟悉，拆起来顺当。遵循先支后拆、后支先拆、先非承重部位和后承重部位以及自上而下的原则，按次序、有步骤地进行拆模，不应乱打乱撬。②除了非承重侧模应以能保证混凝土表面及楞角不受损坏时（大于1.2MPa）方可拆除外，承重模板应按《混凝土结构工程施工质量验收规范》GB50204-2002的有关规定执行。③在拆除模板的过程中，如发现混凝土有影响结构安全的质量问题时，应暂停拆除。经过处理后，方可继续拆除。④已拆除模板及其支架的结构，应在混凝土强度达到设计标号后，才允许承受全部计算荷载。当承受施工荷载大于计算荷载时，必须经过核算，加设临时支撑。(2)主体结构钢筋工程⑴钢筋必须实行双控，出厂合格证、复试报告缺一不可，不合格钢筋应立即退出施工现场。要求钢筋翻样及时准确地做出钢筋下料表、各种规格钢筋的进料计划，按钢筋绑扎顺序前后进场，适时做好半成品钢筋的加工，力争半成品钢筋随出、随吊、随绑扎。⑵钢筋绑扎要求：①钢筋的交叉点应用铁丝绑扎牢，每一扎点要拧转二圈半。②单向受力钢筋网，除周围两行钢筋的交叉点应全部扎牢外，中间部分可隔一点扎一点，但钢筋绑扎方向必须互相形成八字形。双向受力钢筋网，所有钢筋交叉点必须全部扎牢。③梁和柱中的箍筋应与受力钢筋相互垂直，箍筋弯钩叠合处，应沿受力钢筋方向错开设置。④钢筋绑扎接头的搭接长度要符合规定，搭接处应在中心和两端用铁丝扎牢。受力钢筋的接头位置要相互错开，并不位于构件最大弯矩处。⑤钢筋绑扎安装完毕后，应检查配置的钢筋级别、直径、根数和间距是否符合设计要求。绑扎或焊接的钢筋网和钢筋骨架如有变形、松脱和开焊现象，应及时修理完好。⑥混凝土保护层厚度要保证，应在竖向钢筋下与模板的间隙处垫以水泥砂浆垫块，不得用石子胡塞，也不得采取边浇混凝土边提拉钢筋的办法。楼板的弯起负钢筋、负弯矩钢筋绑好后，不准在上面踩踏行走，浇筑混凝土时派钢筋工专门负责修理，保证负弯矩钢筋位置正确。浇完混凝土后立即修正插筋的位置，防止柱插筋位移。⑦钢模板涂隔离剂时不污染钢筋。⑶钢筋的绑扎92\n山东建筑大学毕业设计说明书①柱子钢筋绑扎：按设计要求的箍筋间距和数量，先将箍筋按弯钩错开要求套进柱子主筋，在主筋上用粉笔标出箍筋间距，然后将套好的箍筋向上移动，由上往下用铅丝绑扎，箍筋应与主筋垂直，箍筋转角与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成梅花或交错绑扎，框架梁钢筋应放在柱的纵向钢筋内侧，柱筋控制保护层可用水泥砂浆垫块或塑料卡绑在柱主筋外皮上，间距为1000mm，以确保钢筋保护层厚度的正确。②梁、板钢筋绑扎：梁钢筋在底模上绑扎，先按设计要求的箍筋间距在模板上划好线，然后按以下次序进行绑扎：将主筋穿好箍筋，按已划好的间距逐个分开→固定弯起筋和主筋→穿次梁弯起筋和主筋并套好箍筋→放主筋架立筋、次梁架立筋→隔一定间距将梁底主筋与箍筋绑牢→绑架立筋→绑主筋。主次梁同时配合进行。梁的纵向受力钢筋如为双排或三排时，两排钢筋之间应垫以直径25mm的短钢筋。主梁的纵向受力钢筋在同一高度遇有垫梁、边梁时，必须支承在垫梁或边梁的受力钢筋之上，次梁钢筋应放在主梁受力钢筋之上。楼板钢筋绑扎时，应注意板上部的钢筋要防止被踩下。⑷钢筋的连接按设计要求，本工程一层柱钢筋应采用机械连接(3)混凝土浇筑本工程结构所采用的混凝土品种、设计强度详见《结构设计总说明》，除少数构造柱、圈梁混凝土在现场自拌外，绝大部分采用商品混凝土，采用混凝土输送泵车浇筑，混凝土的浇筑、振捣、试块制作、养护、施工缝留设基本与基础同。混凝土浇筑时应注意的要点(1)在浇筑工序中，应控制混凝土的均匀性和密实性。混凝土拌合物运至浇筑地点后，应立即浇筑入模。在浇筑过程中，如发现混凝土拌合物的均匀性和稠度发生较大的变化，应及时处理。(2)浇筑混凝土时，应注意防止混凝土的分层离析。混凝土由出料口卸出进行浇筑时，其自由倾落高度一般不宜超过2米，在竖向结构中浇筑混凝土的高度不得超过3米，否则应用串筒、溜管等下料。(3)浇筑竖向结构混凝土前，底部应先填以50～100mm厚与混凝土成分相同的水泥砂浆。混凝土的水灰比和坍落度，应随浇筑高度的上升，酌予递减。(4)浇筑混凝土时，应经常观察模板、支架、钢筋、预埋件和预留孔洞的情况，当发现有变形、移位时，应立即停止浇筑，并应在已浇筑的混凝土凝结前修整完好。92\n山东建筑大学毕业设计说明书(5)混凝土在浇筑和静置过程中，应采取措施防止产生裂缝。由于混凝土的沉降及干缩产生的非结构性的表面裂缝，应在混凝土终凝前予以修整。在浇筑与柱和墙连成整体的梁和板时，应在柱和墙浇筑完毕后停歇1～1.5小时，使混凝土获得初步沉实后，再继续浇筑，以防止接缝处出现裂缝。(4)填充墙砌筑本工程填充墙墙体材料除特殊注明者外，均选用加气砼砌块，采用M5混合砂浆砌筑。砌体墙的拉结筋的设置、构造柱、过梁的配置要求详见《结构设计总说明》。⑴砌体工程施工前须根据施工图和砌块尺寸、垂直灰缝的宽度、水平灰缝的厚度等，计算砌块的皮数和排数，以保证砌体的尺寸。砌筑前，应按施工图放出墙体的边线，将楼面局部找平，并立好皮数杆。皮数杆上注明门窗洞口、木砖、拉结筋、圈梁、过梁的尺寸标高。皮数杆应垂直、牢固、标高一致。常温下在砌筑前一天应将砌块浇水湿润，但砌块的含水率宜控制在5%～8%。砂浆配合比应经试验室确定，并准备好砂浆试模。⑵砌体工程所用的材料应具有质量证明书，并应符合设计要求，有复试要求的应在复试合格后方可使用。砌筑砂浆为混合砂浆，设计强度等级M5，砂浆配合比应用重量比，计量精度为，水泥±2%，砂及掺合料±5%。砂浆应随拌随用，一般在拌合后3～4小时用完，严禁使用过夜砂浆。砌筑时，灰缝应横平竖直，砂浆饱满，以保证砌块之间有良好的粘结力。(1)主体结构质量保证措施（基础工程已采取的措施不再重复）⑴模板工程质量保证措施①进场前严格检查，主要检查模板的平整度、模板的接缝情况、加工精度、支架焊接情况等。②防止模板漏浆的措施：支模前，先弹出柱、墙的边线，边线外侧50mm范围用水泥砂浆找平，柱、墙模板底部垫泡沫塑料条子。现浇板底板模接缝处批嵌腻子然后贴胶带纸。④防止涨模、偏位的措施：做好模板工程的施工方案，模板经过认真的设计计算，对拉螺栓、背楞适当加密。模板支设前认真放线，定位正确。⑵钢筋工程质量保证措施①钢筋绑扎做到“七不准”和“五不验”。“七不准”：已浇筑混凝土浮浆未清除干净不准绑钢；钢筋污染清除不干净不准绑钢筋；控制线不弹好不准绑钢筋；钢筋偏位未检查、校正合格不准绑钢筋；钢筋接头本身质量未检查合格不准绑钢筋；技术交底未到位不准绑钢筋；钢筋加工未通过车间车间验收不准绑钢筋。“五不验”：钢筋未完成不验收；钢筋定位措施不到位不验收；钢筋保护层垫块不合格、达不到要求不验收；钢筋纠偏不合格不验收；钢筋绑扎未严格按技术交底施工不验收。②92\n山东建筑大学毕业设计说明书钢筋保护层的控制：采取工厂化生产的塑料垫块控制保护层厚度，塑料垫块分为板和墙两种，根据不同钢筋直径采用工厂化生产，可以保证尺寸完全统一且控制在保护层允许的偏差范围之内。③柱子钢筋定位措施：采用定位卡在浇筑混凝土前将定位卡套在柱筋顶端，用绑扣将柱筋紧靠在定停位卡上，控制钢筋间距位置，下部用塑料垫块控制保护层厚度。④箍筋质量控制：注意箍筋的加密区位置、长度、箍筋间距、箍筋弯钩长度、平直长度以及支座内应有一道箍筋。⑶混凝土工程质量保证措施①防止楼板表面出现干缩裂缝的措施：采用二次抹压工艺，具体操作方法如下：第一遍：由于刚经过振捣后的结构或构件表面已接近平整，只需人工用刮尺将混凝土表面的脚印、振捣接槎的不平处刮平，再拉线检查大面，刮至基本平；混凝土表面的松软虚铺高度略高于实际水平线，刮压抹平基本达到均匀一致。第二遍：当混凝土表面水分蒸发至无明水并开始进入初凝（可踩出脚印但不再下陷）时，用木抹子进行第二遍抹压工序，此时抹压时用力要大一些，将面层小凹坑、气泡、砂眼和脚印压平，使面层充分达到密实、与底部紧密结合，以消除此阶段由于混凝土表面失水硬化而产生裂缝的可能性，把裂缝控制在萌芽中；第三遍：当混凝土初凝后、终凝前进行抹压收光，抹压时应视结构或构件表面是否要在上继续施工而选择用木抹子或铁抹子，此遍压抹用力应比第二遍抹压再大一些（以感觉到混凝土的干塑性为准），使混凝土的面层再次达到密实，同底部结合牢固，以消除混凝土由初凝到终凝过程中因水分蒸发硬化而产生表面再次出现裂缝的可能性，整个抹压时间要控制在混凝土终凝前完成。②卫生间隔墙砌体的防水处理：卫生间砌筑轻集料混凝土砌块时，底下三皮不砌机砖，预先浇一与墙体同宽高150mm的混凝土墙坎。③混凝土结构开裂的防治措施：水泥选择水化热较低的品种，安定性不合格的水泥绝对不准用；粗骨料选粒径级配合理、空隙小、质地坚硬、无碱性反应的有害物质；含黏土、砂粒岩片状均小于1%的粗糙石；细骨料选用中砂粒径粗空隙较小、含泥量极少的干净砂；⑷砌块墙砌筑质量保证措施施工中除按设计要求和国家规范操作外，重点采取以下几点措施：①对进入工地的砌块必须达到养护的龄期、分期堆放先进先用，后进后用，不使用龄期不到的砌块；②严格控制进入工地的用砂质量，砌体用砂必须采用干净中砂，保证砂的强度，同时使砌筑砂浆有良好的和易性；③92\n山东建筑大学毕业设计说明书编制好砌块排列图，保证上下皮砌块对孔和错缝搭接，保证灰缝有效面积和饱满度；砌筑时必须将砌块顶头垂直灰缝嵌填密实，做到随砌随刮缝，从而防止墙面沿灰缝出现阶梯裂缝和水平裂缝；④建筑封顶后先做屋面保温隔热层，后做上部的内外抹灰，以减少温差应力；⑤科学合理安排施工进度，不盲目抢工期进度；一天砌筑高度1.2米，同一高度的内外墙同时砌筑，不留槎，保证转角交接处有良好的搭接和整体性。⑥外部抹灰等结构封顶后半个月再进行，使墙体有一个干缩稳定的过程，减少日后的龟裂。4.6.3屋面工程施工方案屋面做法：20厚1：3水泥砂浆找平层高聚物沥青防水卷材30厚1:3水泥砂浆4@200双向配筋100厚憎水膨胀岩保温层最薄处40厚1:8水泥膨胀珍珠岩找坡120厚钢筋混凝土预制板屋面工程主要项目施工方法：①憎水膨胀岩保温层：应找平拉线铺设，铺设前先将基层清扫干净，板块应紧密铺设、铺平、垫稳。保温板缺棱掉角，可用同类材料的碎块嵌补，用同类材料的粉屑加适量水泥填嵌缝隙。表面应与相邻两板高度一致。保温层如需留设排气槽时，应在做砂浆找平层分格缝排气道处留设，不得遗漏。在已铺完保温层层行走或用胶轮车运输材料，应在其上铺脚手板。②找平层施工：找平层施工的质量好坏，对保证卷材铺贴的质量有密切关系，施工时必须予以重视。铺砂浆前，基层表面应清扫干净并洒水湿润（有保温层时不得洒水），应按规范要求留分格缝，砂浆铺设应由远到近、由高到低进行，最好在每分格内一次连续铺成，严格掌握坡度，可用2米左右长的方尺找平。待砂浆收水后，用抹子压实抹平；终凝前，轻轻取出嵌缝条，完工后表面少踩踏。注意气候变化，雨天和气温低于0℃时，不宜施工。铺设12小时后，需洒水养护。找平层硬化后，用密封材料嵌填分格缝。③92\n山东建筑大学毕业设计说明书高聚物沥青防水卷材：用设计要求的合格产品，铺贴前应注意气候等情况，夏季施工时，屋面如有露水潮湿，应待其干燥后方可铺贴卷材，并避免在高温烈日下施工。严格按照产品说明书、工艺要求操作。应采取措施保证胶结材料的使用温度和各种胶粘剂配料称量的准确性。对泛水、天沟、阴阳角部位重点对待，在屋面的拐角、管道根部等重点部位加铺一层防水卷材，以确保这些部位不发生渗漏。为保证卷材搭接宽度和铺贴顺直，应严格按照基层所弹标线进行。屋面特殊部位的处理：①水落口：本工程水落口多数为横式水落口，水落口应设在图纸所标位置并在屋面或沟底标高最低处，水落口周围500mm半径内的找平层坡度应加大为5%，在水落口杯与找平层的接触处，应留宽20mm、深20mm的凹槽，槽内用SBS改性沥青弹性密封膏嵌填严密。上面做防水涂膜附加层，并用化纤无纺布胎体进行增强。②泛水与卷材收头：泛水部位卷材铺贴前，应先进行试铺，将立面卷材长度留足，先铺贴平面至转角处，然后从下向上铺贴立面卷材。卷材铺贴完成后，将端头裁齐。若采用预留凹槽收头，将端头全部压入槽内，用压钉压平服，再用密封材料封严，最后用水泥砂浆抹封。如无法预留凹槽，应先用带垫片钉子或金属压条将卷材端头固定墙面上，用密封材料封严，再将金属或合成高分子卷材条用压钉条钉压作盖板，盖板与立墙间用密封材料封固。4.6.4装饰工程施工方案楼面做法：10厚铺地砖25厚1：2干硬性水泥砂浆结合层40厚C20细石混凝土4@200双向配筋钢筋混凝土预制板板底抹灰楼面工程施工方法：①先将基层上的灰尘扫掉，用钢丝刷和小铲刷净、剔掉灰浆皮和灰渣层，表面有油污用10%火碱水溶液刷掉并及时用清水洗净。②铺贴时，砖的背面朝上抹素水泥浆，铺贴到结合层上，砖上楞略高出水平标高线，找正、找直、找方后，用橡皮锤拍实，做到砂浆饱满，相接紧密，坚实。③铺完2～3行，应随时拉线检查缝格的平直度，如超出规定应立即修正，将缝隙拔直，并用橡皮锤拍实，此项工作应在结合层凝结之前完成。④面层铺贴完后应在24小时以内进行擦缝和勾缝工作，并应采用同品种、同标号、同颜色的水泥。⑤铺完砖后24小时，洒水养护，时间不少于七天。(3)外墙涂料工程外墙腰线采用浅92\n山东建筑大学毕业设计说明书灰色及白色涂料墙面，勒脚采用仿石涂料墙面。本分项工程量不大，但对表面平整度要求严格，根据我们历年来的经验，外墙涂料墙面的质量通病为空鼓、开裂，本公司确定采取以下针对性的措施：外檐采用涂料作装饰的工程(4)内墙及顶棚抹灰⑴内墙做法：7厚1：0.3:3水泥石灰膏砂浆;8厚1:1:6混合砂浆抹平扫毛。8厚1：3水泥砂浆打底扫毛.加气混凝土界面剂一道.⑵施工方法及要求①施工前，先检查门窗框位置是否正确，缝隙有否嵌实，木门框有否采取保护措施。墙体和混凝土等基体表面的凹陷部位，用1:3水泥砂浆分层补齐，分层厚度不得大于8毫米。砖砌体与混凝土面交接处钉钢板网，电线管、消火栓箱、配电箱安装完毕，正面贴好保护膜，背后露明部分钉好钢板网，接线盒用纸堵严。②根据设计图纸要求的抹灰质量等级,按基层表面平整垂直情况,吊垂直,套方、找规矩，经检查后确定抹灰层厚度，用I：3水泥砂浆做成灰饼。室内墙面的阳角、柱面的阳角和门窗洞口的阳角，应用1：2.5水泥砂浆做护角,其高度应与门窗洞口高度一致,做于洞口时，抹过墙角各100,做于门窗口时，一侧抹过门窗口100，另一面压入门窗框灰口线内。护角做完后,应及时用清水刷洗门窗框上的水泥浆。③墙面冲筋,用与抹灰层相同的砂浆冲筋,冲筋的根数应根据房间的宽度或高度来确定,筋宽一般为5CM,冲筋的形式应为目前流行的日字筋。④一般情况下,冲完筋后2小时左右可以抹底灰,抹灰时先薄薄的刮一层,接着分层装档、找平,再用大杠垂直、水平刮找一遍,用木抹子槎毛,抹灰后应及时将散落的砂浆清理干净。当底灰六、七成干时,即可开始抹罩面灰,先薄薄刮一遍,随即抹平，按先上后下顺序进行,最后用铁抹子压光。顶棚抹灰采用多层胶合板作为框架结构的模板，板底平整度好，拼缝少，本工艺除了能节约材料外，重点解决了顶棚抹灰层空鼓、开裂、脱落的质量通病，建议给予采用。4.7施工进度计划⑴编制依据：1.工程总进度计划编制依据为现有图纸资料及招标文件。2.网络计划主要考虑在基础施工阶段，使临时设施的搭设和打工程桩同时进行，挖土、浇垫层、扎筋、支模、浇砼等工序按划分的施工段相互搭接，作有序的流水作业，尽量缩短工期。3.塔吊在挖土阶段即行安装，以便在基础施工时发挥作用。92\n山东建筑大学毕业设计说明书4.结构施工阶段不单纯追求速度而降低质量，水、电、暖安装应紧密配合。a、划分施工项目，由工程量确定机械台班和劳动量。b、定施工项目的施工天数及劳动力人数和机械台数。c、确定进度计划先安排主导分部工程的施工进度，其余的分部工程应尽可能配合主导分部工程各自安排进度，然后再将各个分部工程最大限度地合理地搭接起来，使其相互联系，最后汇合成单位工程施工进度计划。本工程的进度计划，在各部分工程之间只能组织异节奏流水或分别流水，而在分部工程内的各分项工程之间，组织其它类型的流水施工d、工程量计算基础和主体及装饰分三段，从第5轴分开，分为Ⅰ，Ⅱ部分，其中柱子归第Ⅱ部分。表4.1工程量施工人力计算表项目分部分项工程名称单位人工定额工程量班次人数天数施工段数量劳动量场地平整场地平整10m20.63162.5102.411011土方工程基坑开挖（机械挖土）10m30.09196.817.7233人工挖土10m32.2824.656.11154人工钎探10眼1.143.74.2123基础工程基础垫层10m310.217.374.51108基础绑筋t6.15Ⅰ14.2287.51156Ⅱ17.78109.31158基础模板10m21.99Ⅰ42.3384.21156Ⅱ52.9105.31158基础浇砼10m31.0Ⅰ21212151Ⅱ26.326.3215192\n山东建筑大学毕业设计说明书回填10m30.5931.518.61102验收1主体工程主体工程一层柱扎筋t6.15Ⅰ1.7410.7144Ⅱ2.1713.35144一层柱支模10m22.81Ⅰ18.752.51106Ⅱ23.3765.671106一层柱浇砼10m3综合Ⅰ2.211.2351Ⅱ2.813.2351回填土10m30.59173.4102.31353一层梁板支模10m32.81Ⅰ77.03216.51357Ⅱ79.41223.11357一层梁板扎筋10m31.99Ⅰ26.2252.21183Ⅱ26.4552.71183一层梁板混凝土浇筑10m3综合Ⅰ46.846.83161Ⅱ47.247.23161二层柱扎筋t6.15Ⅰ1.116.8152Ⅱ1.388.5152二层梁板柱模板10m2综合Ⅰ88.89249.81704Ⅱ94.23264.71704二层梁板扎筋10m21.99Ⅰ26.2252.21183Ⅱ26.4552.71183二层砼浇注10m3综合Ⅰ48.248.23171Ⅱ48.9648.963171三层柱扎筋t6.15Ⅰ1.116.8152Ⅱ1.388.5152三层梁板柱支模10m2综合Ⅰ88.89249.8170492\n山东建筑大学毕业设计说明书主体工程主体工程Ⅱ94.23264.71704三层梁板扎筋10m21.99Ⅰ26.2252.21183Ⅱ26.4552.71183三层砼10m3综合Ⅰ48.248.23171浇注Ⅱ48.9648.963171四层柱扎筋t6.15Ⅰ1.116.8152Ⅱ1.388.5152四层梁板柱支模10m2综合Ⅰ88.89249.81704Ⅱ94.23264.71704四层梁板扎筋10m21.99Ⅰ26.2252.21183Ⅱ26.4552.71183四层砼浇注10m3综合Ⅰ48.248.23171Ⅱ48.9648.963171五层柱扎筋t6.15Ⅰ1.27.38152Ⅱ1.59.22152五层梁板柱支模10m2综合Ⅰ95.11267.31704Ⅱ96.62271.51704五层梁板扎筋10m21.99Ⅰ3671.641253Ⅱ38.175.821253女儿墙砌筑10m39.031.715.34163屋面工程综合综合30030012015一层墙砌筑10m39.03Ⅰ15.6140.91208Ⅱ17.2155.41208二层墙砌筑10m39.03Ⅰ16.1145.41208Ⅱ18.7168.91208三层墙砌筑10m39.03Ⅰ16.1145.41208Ⅱ18.7168.91208四层墙砌筑10m39.03Ⅰ16.1145.41208Ⅱ18.7168.91208五层墙砌筑10m39.03Ⅰ8.374.91204Ⅱ13.5121.41206装饰工程10m21.38一层86.299.91101092\n山东建筑大学毕业设计说明书顶棚抹灰二层86.299.911010三层86.299.911010四层86.299.911010五层86.299.911010装饰工程内墙抹灰10m21.15一层219.4313.711521二层246.9336.411523三层246.9336.411523四层246.9336.411523五层120.2187.211513楼地面工程10m26.0一层86.2517.212521二层86.2517.212521三层86.2517.212521四层86.2517.212521五层86.2517.212521门窗工程10m24.90一层26.7130.81207二层22.8111.51206三层22.8111.51206四层22.8111.51206五层21.3104.31206墙面刷涂料10m20.6一层272.8794.512010二层292.5201.112010三层292.5201.112010四层292.5201.112010五层162.8201.112010外墙装饰10m25.4112.768.91253室外工程综合综合2332331308竣工清理综合综合19919912010e、施工双时标代号网络图（见图纸）4.8施工平面图布置4.8.1施工平面图布置原则1.在保证现场施工及安全要求的前提下，要求布置紧凑，占地省。92\n山东建筑大学毕业设计说明书2.使场内运输距离最短，少搬运，特别应尽量避免二次搬运。3.在满足施工需要的情况下，使临时设施的工程量最小，暂设工程最经济。4.符合劳动保护、技术安全及消防、环保、卫生等国家有关规定和法规要求。4.8.2平面布置⑴工地围墙：按施工总平面图所示砌筑，围墙用红砖空斗砌筑,高2.2米,上设压顶,内外粉刷。⑵起重机械布置:采用QTZ200塔式起重机一台,按图示位置布置。⑶搅拌站、加工厂、仓库、材料、构配件堆场布置：上述临时设施的搅拌站、水泥库、仓库、木工棚采用砖墙、木门窗、石棉瓦屋顶。钢筋工棚采用钢管骨架，上盖石棉瓦。钢筋、模板、钢管、砂、石堆场作硬化处理，具体做法为场地先用压路机压实，铺60厚碎石垫层,再用压路机压实后,浇40厚C20细石砼随捣随抹平。⑷现场设卷扬机井字架两台。绘制施工平面布置图（见图纸）4.9施工措施⑴坚决贯彻执行"安全第一，预防为主"的方针。实施安全生产目标责任制，健全安全保证体系，运用"全管"方法，分阶段、按部位做好安全防护工作，使之做到经常化、制度化、标准化。⑵落实安全生产责任制。实行"一把手"负责制。坚持管生产必须管安全的原则。⑶强化安全检查制度，各级都要定期检查，采用专业检查和群众检查相结合，平时检查与定期检查相结合。⑷抓好安全技术交底、安全教育、班前安全活动等基础工作，做好模板工程、外架子、龙门架搭设等施工方案，并落实安全技术措施。4.9.1安全技术措施(1)防坠落措施①楼梯踏步及休息平台处，设两道防护栏杆。②使用的脚手架及搭设方案须经设计计算，并经技术负责人审批后方可搭设。外脚手架随施工进度上升，操作层脚手板必须满铺，架子外侧挂密目式安全网全封闭。各类架子搭设完毕必须经安全技术人员验收合格后方准交付使用。③龙门架支搭必须符合有关规定要求。缆风绳直径不小于12.5mm的钢丝绳,并按规定埋设地锚,首层进料口一侧搭设长度不小于2米的防护棚,另外三侧封闭④充分发挥安全"三宝"作用，进入施工现场人员一律戴安全帽，强制执行安全违章罚款制度。二米以上高空作业，无其它防护措施的，必须系安全带。92\n山东建筑大学毕业设计说明书(2)安全用电措施①临时用电按有关规定编制好施工方案，并建立现场线路、设施定期检查制度。现场电源采用TN-S系统，现场电线、电缆按规程架设，不得有直接绕钢管乱拖、乱接等现象。施工现场使用的机械电器设备必须绝缘良好，并有可靠的安全接地或接零，严禁没有经过培训或不懂机电设备的人使用和玩弄机电设备。②配电箱和开关箱要有门有锁并能防雨雪侵入，配电系统采取分级配电，动力与照明线路要分开设置并有标记，做到一机一闸一保险。配电箱统一编号，箱内开关电器标明用途。③加强夜间施工照明管理，确保施工部位的规定照度。职工宿舍照明全部使用36V低压电。电焊机单独设开关，外壳做保护接地或接零。一次线长度小于5米，二次线长度小于30米，两侧接线应压接牢固，并安装可靠防护罩。不得使用金属管道、脚手架、结构钢筋作回路地线。焊把线应无破损，绝缘良好。电焊机设置地点应防潮、防雨、防砸。(3)施工机具安全防护措施①卷扬机、搅拌机搭设防砸、防雨操作棚。停用或停电时，应切断电源。卷扬机吊笼应降至地面，搅拌机料斗应升起并挂好保险链。②机动翻斗车时速不超过5km，行车中严禁带人。③蛙式打夯机必须两人操作。操作人员应戴绝缘手套和穿绝缘胶鞋。操作手柄应有绝缘措施。停用或停电时应切断电源。④圆锯、平刨各种安全防护装置应齐全。凡长度小于50cm，厚度大于锯盘半径的木料，严禁使用圆锯裁割，砂轮机应使用单向开关，并应装设不小于180度的防护罩和牢固的工件托架，严禁使用不圆、有裂纹、磨损剩余部分不足25mm的砂轮。⑤钢丝绳应有足够的安全储备，凡表面磨损、腐蚀、断丝超过标准、有死弯、断股、油芯外露的不得使用；吊钩应有防止脱钩保险装置；卡环在使用时，应使销轴和环底受力。⑥塔式起重机的基础必须能够承受工作状态和非工作状态下的最大荷载，并能满足起重机的稳定性要求。(4)安全防火措施①制定逐级岗位防火责任制。工地设立义务消防组织，定期组织培训和演练，坚持安全检查及时消除火险隐患，下班后关好门窗，切断电源。②临时建筑搭建不占用防火间距和消防通。搭建临时易燃物品库房和住人工棚及伙房时应使用非燃烧材料。③工棚内人员不得卧床吸烟，吸烟时做到"三不落地"即：烟头、烟灰、火柴梗不落地。92\n山东建筑大学毕业设计说明书④配备足够的消防器材，并定期进行维护和保养，消防器材不得挪做它用。⑤电工、电气焊工等特种岗位人员应经消防专业知识培训合格后持证上岗，严禁无证操作和违章作业。⑥装修、装饰施工现场严禁吸烟，设立禁烟标志，并建立用火用电审批制度。⑦施工现场使用易燃易爆化学危险物品时，由专人保管和领取，用后及时归库。⑧施工现场的可燃杂物每天进行清理。4.9.2文明施工措施严格执行济南市有关部门关于文明施工的二十三条禁令。①大门口设企业标志及"五牌一图"，自觉接受监督。②将施工场地作硬化处理，保持施工道路畅通，地面无积水，泥浆、污水不外流温暖季节适当进行绿化布置。③按照施工平面布置图进行现场布置，建筑材料、构件、料具分区分类分规格堆放，并设标牌显示。④施工作业区与办公、生活区有明显分界。职工宿舍有保暖消暑防蚊虫叮咬措施，有职工学习和娱乐的场所，环境卫生划分责任区，分片包干到人负责场容整洁。⑤落实消防措施、健全消防制度，合理配置消防器材。⑥现场设宣传栏、读报栏、黑板报，各种安全标牌齐全规范。⑦积极开展卫生防病宣传教育，现场备保健药箱和急救器材。4.9.3雨季施工措施为防止天气变化带来的雨期，保证施工的工程质量和施工安全，雨期施工前要认真编制《雨期施工方案》，报公司技术部门审核，公司总工批准后实施。雨施期间，要随时掌握气象情况，重大吊装、高空作业、大体积混凝土浇筑等都要事先了解气象预报，确保作业安全和保证混凝土质量。1、道路与场地①施工现场的主要道路，结合设计中的正式道路来布置，按正式道路标准提前安排施工。②如不能利用正式道路时，主要暂设道路应将路基碾压紧实，做好三化及排水设施，确保雨季道路畅通。③在做施工技术准备时，应根据工程场地地形设置综合排水设施，确保防洪、排涝和施工废水的排除。④防止四邻地区的水流入场地，排水沟坡度不小于5‰。92\n山东建筑大学毕业设计说明书⑤现场所有场地都应分层碾压密实，严禁积水，防止雨季下沉。2、临时设施①雨季到来前，应对施工现埸原有排水系统进行检查、疏浚或加固，必要时应增加排水设施，保证雨季地面排水畅通。②用电机械设备应有良好的防雨设施，其地面应保持排水畅通，防止积水。③应检查机械设备、钢管脚手架、井架等避雷接地装置是否可靠，不符合规定要求应马上整改。3、脚手架①雨期施工前，要对各类脚手架进行全面检查，对架的防洪排水设施进行清理和修复，确保排水有效。②雨期限施工中，要对各类架子区域的根部及建筑物拉接牢固情况进行检查，确保垫设位置正确，平稳牢固。要经常检查脚手板，尤其是斜坡道的脚手板及防滑条确保架板稳固。③施工现场的外架子，应有防雷保护设施，防雷接地线的电阻不得大于4欧姆。④现场成立检查小组，由安全员负责，在大风、大雨后必须进行全面检查，做出记录。4、土方与基础工程①土方与基础工程赶在雨季施工时，要编制切实可行的施工方案、技术质量措施和安全技术措施。报公司技术部门审核、总工批准后执行。土方开挖前要准备好防洪器材和排水机械设备。②挖土前要在工作区域四周做好挡水埂、排水沟，防止区域以外的水流入基槽，土方开挖要从上到下分层分段依次进行，随时做成一定坡势，以利集水外排，基底成型时，要在基层，同时做好排水沟，集水井等抽排水系统。③雨期施工中，要严防滑坡和边坡塌方，边坡坡度应比常规施工时适当放缓，堆放材料与坑边的距离，干燥密实土不小于2.5米,松软土不小于4米，下雨时要随时检查支撑和边坡情况，防止浸水滑坡塌方。4.9.4后浇带的设置本工程长度超过50m，没预留沉降缝，故须留后浇带。后浇带是为在现浇钢筋混凝土结构施工过程中，克服由于温度、收缩而可能产生有害裂缝而设置的临时施工缝。该缝需要根据设计要求保留一段时间后再浇筑，将结构连成整体。92\n山东建筑大学毕业设计说明书后浇带的设置距离，应考虑在有效降低温差和收缩应力的条件下，通过计算来获得。在正常条件下，有关规范对此的规定是，如混凝土置于室内和土中，则为30mm，如露天，则为20mm。后浇带的保留时间应考虑施工简便，避免应力集中。一般至少保留28d以上。后浇带的宽度一般为70～100cm。5结论本次毕业设计的题目是山东大学南校区讲堂群2#教学楼，分建筑设计、结构设计和施工设计三部分。在建筑设计中，根据建筑物的功能要求绘制出了建筑物的底层、标准层及顶层的平面图，和西、南两个立面图，楼梯和1—1截面的剖面图及楼梯详图。92\n山东建筑大学毕业设计说明书在结构设计中，分别进行了竖向荷载内力分析、风荷载内力分析，内力组合及截面设计和双向板楼盖设计、板式楼梯设计、雨棚设计及基础设计。（1）竖向荷载计算在竖向荷载计算中，初估梁柱的截面，并进行荷载作用下的框架内力分析。竖向荷载分为恒荷载和活荷载，恒荷载包括板、梁、柱及墙体的自重，根据设计规范及双向板的传力方式计算出了梁在恒荷载作用下的线荷载，从而算出了作用在柱子上的集中力，画出了恒荷载作用下梁的弯矩图及剪力图和柱的弯矩图及轴力图。活荷载包括雪荷载，风荷载等。屋面活荷载不上人屋面为，雪荷载为；楼面活荷载：由于该楼为办公用楼，所以活荷载由规范查得为，走廊处为。活荷载的计算与恒荷载类似但分不同的不利荷载分布情况。（2）内力组合与截面设计内力组合分为框架梁的内力组合和框架柱的内力组合，可将前一章的计算结果列于表中用Excel计算得出，内力组合之后，对第一层框架梁进行正截面强度年计算，并对梁的斜截面进行强度验算。柱截面设计时要进行轴压比验算。柱截面设计分三个截面进行设计，最后计算结果全为顶层为大偏心受压，底层为小偏心，中间几层按构造进行配筋。（3）由于所给的地质报告提供的土质良好且本工程层数为5层高度不大柱网较大所以采用柱下独基。由于时间紧迫只能对一品框架进行计算，并未对整个建筑进行计算。经过四年基础与专业知识的学习，培养了我独立做建筑结构设计的基本能力。在老师的指导和同学的帮助下，我成功地完成了这次的设计课题。本次设计是对四年专业知识的一次综合应用、扩充和深化，也是对我理论运用于实际设计的一次锻炼。通过毕业设计，我不仅温习了以前在课堂上学习的专业知识，同时我也得到了老师和同学的帮助，学习和体会到了建筑结构设计的基本技能和思想。在毕业设计的过程中，我深深地认识到各种建筑规范和规定是建筑设计的灵魂，一定要好好把握。手算和应用PKPM计算存在差距,PKPM计算更保守。本次毕业设计也为我走上工作岗位打下了良好的基础。谢辞本次的毕业设计,在本组所有成员的共同努力下,终于结束了。在此,除了要感谢在设计过程中给予我帮助的各位同学，还要感谢在设计过程中给予我们指导的各位老师。在整个的设计过程中，三位老师教会了我们很多以前所不明白的知识，我们收获颇多。特别要感谢的是孙永志老师，孙老师不辞辛苦坚持每天到教室给我们辅导，无论是从计算书的书写还是从图纸的绘制方法等方面都进行了详细讲述，使我们对结构设计有了更新的、更系统的认识。值得一提的是，孙老师还92\n山东建筑大学毕业设计说明书抽出时间为我们增加了一次专题讲座。内容精彩且丰富，有助于我们知识的拓展及以后工作的开展。再次对孙老师表示感谢！谢谢！参考文献建筑参考文献：《建筑设计资料集》《建筑设计防火规范》GB50016-2006《中小学校建筑设计规范》JGJ99-86《民用建筑设计通则》GB50352-2005《房屋建筑制图统一标准》GB/T50001-2001《建筑制图标准》GB/T50104-2001《总图制图标准》GB/T500103-2001《建筑做法说明》标准图DBJT14-2结构参考文献：《建筑结构可靠度设计统一标准》GB50068-2001《工程结构可靠度设计统一标准》GB50153-93《建筑结构制图标准》GB/750105-2001《建筑结构荷载规范》GB50009-2001《砌体结构设计规范》GB5003-2001《混凝土结构设计规范》GB50010-2002《建筑地基基础设计规范》GB50007-2002《建筑抗震设计规范》GB50011-2001《混凝土结构计算手册》中国建筑工业出版社《建筑结构构造设计手册》中国建筑工业出版社《简明地基基础设计施工手册》中国建筑工业出版社《静力计算手册》中国建筑工业出版社施工参考文献：《建筑施工手册》（上，中，下）中国建筑工业出版社《建筑施工》（上，下）中国建筑工业出版社《山东省建筑工程消耗量预算定额》中国建筑工业出社92\n山东建筑大学毕业设计说明书《简明施工手册》中国建筑工业出版社《起重机械手册》中国建筑工业出版社92
