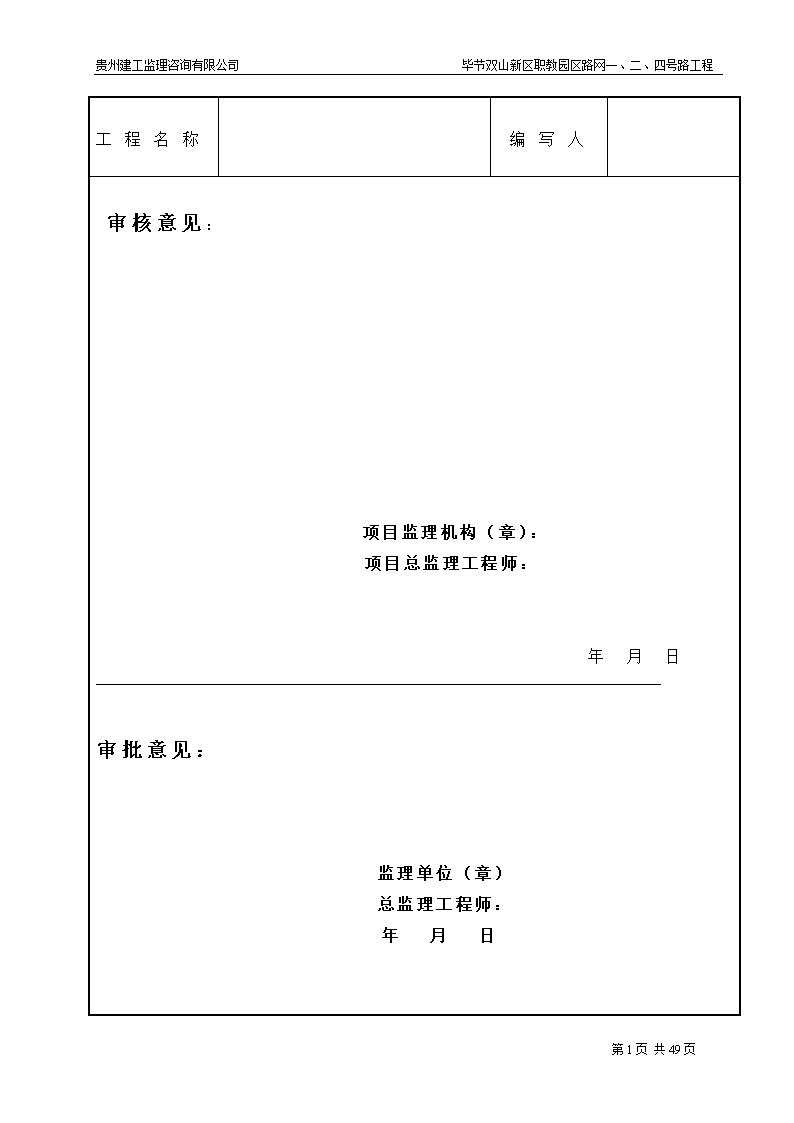

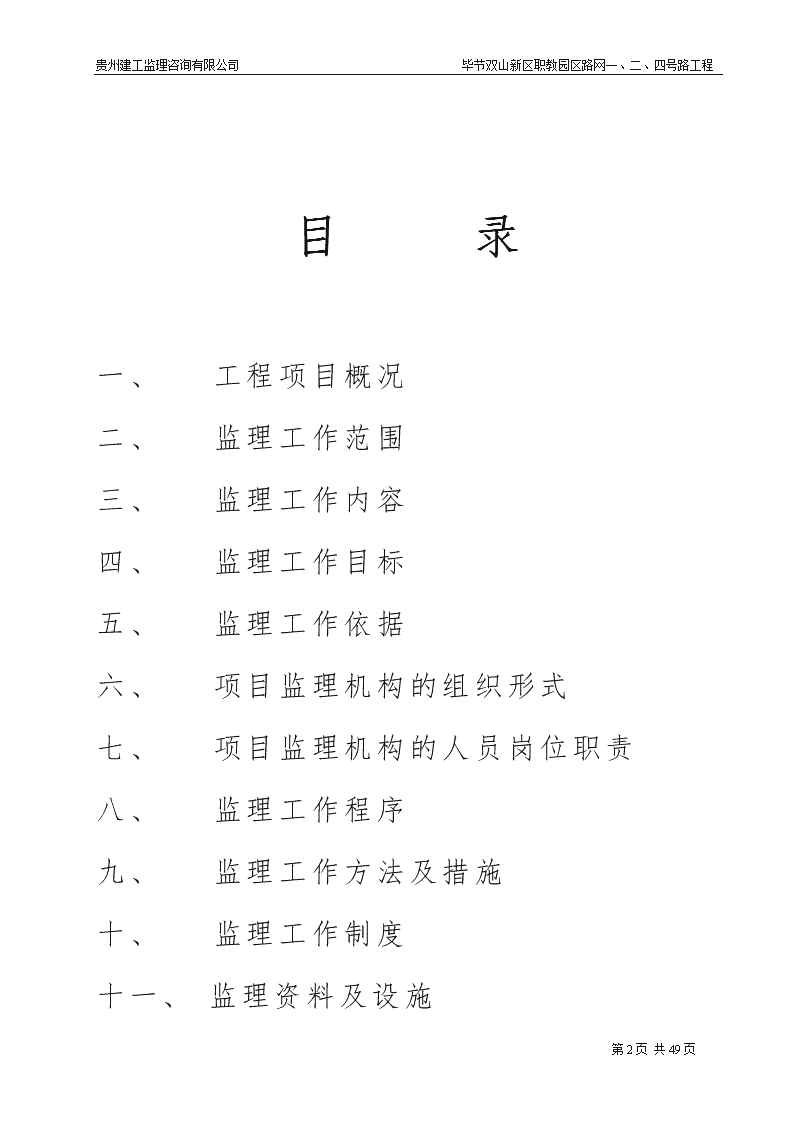

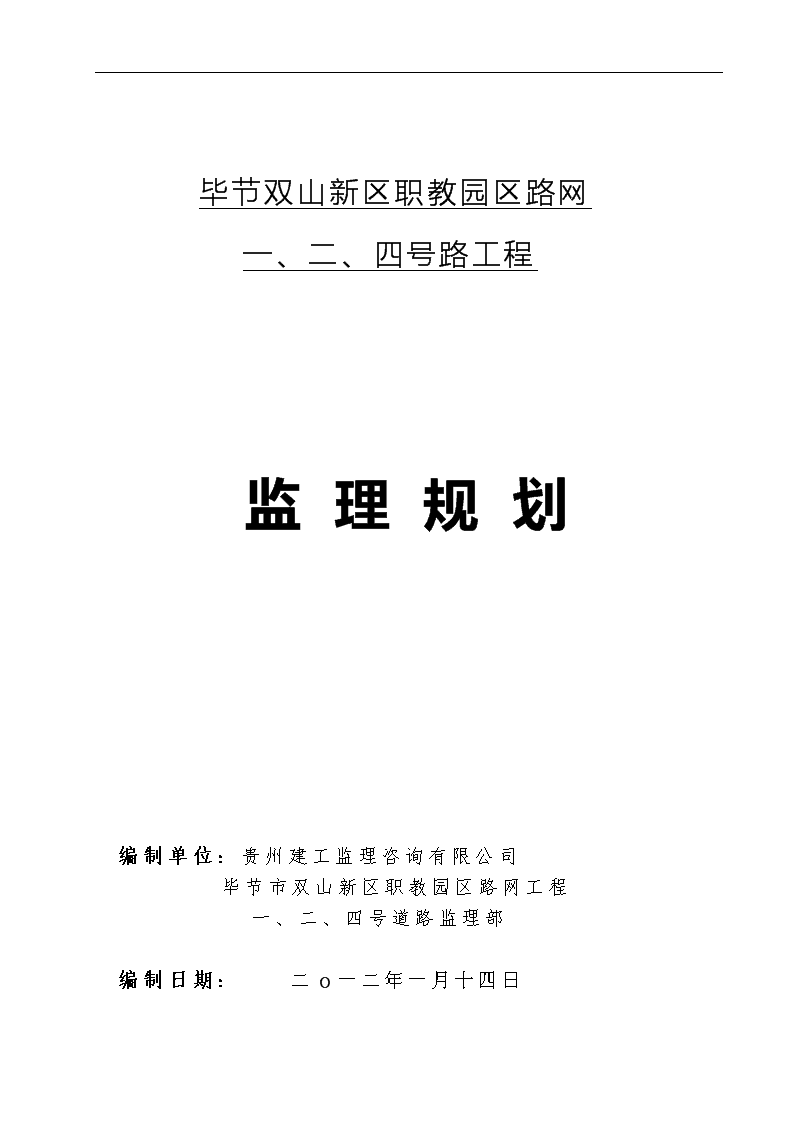

贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程毕节双山新区职教园区路网一、二、四号路工程监理规划编制单位：贵州建工监理咨询有限公司毕节市双山新区职教园区路网工程一、二、四号道路监理部编制日期：二0一二年一月十四日第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程工程名称编写人审核意见：项目监理机构（章）：项目总监理工程师：年月日审批意见：监理单位（章）总监理工程师：年月日第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程目录一、工程项目概况二、监理工作范围三、监理工作内容四、监理工作目标五、监理工作依据六、项目监理机构的组织形式七、项目监理机构的人员岗位职责八、监理工作程序九、监理工作方法及措施十、监理工作制度十一、监理资料及设施第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程一、工程项目概况工程名称：毕节双山新区职教园区路网一、二、四号道路工程建设单位：毕节双山新区管理委员会设计单位：贵阳市建筑设计院有限公司地勘单位：监理单位：贵州建工监理咨询有限公司施工单位：浙江安峡建设集团有限公司本项目位于毕节双山新区职教园区，是开发区的城市主干道，起点位于贵毕路，与规划的一、三、九、十、四号路成平面交叉，终点止于规划的十一号路，一号路长1785米、二号路长2614米四号路950米长，道路路基宽度60米。本次实施范围为毕节双山新区职教园区路网一、二、四号道路工程。二、监理工作范围根据委托监理合同，该项目监理的范围是：施工阶段监理、验收交付及缺陷责任期阶段监理。三、监理工作内容监理工作的内容是在施工阶段负责施工进度的协调及管理（进度控制）、工程量的复核及付款申请的签发（造价控制）、施工质量的检查及隐蔽工程验收（质量控制），并做好合同管理及资料整理归档工作，在保修阶段负责检查道路的使用情况，鉴定质量问题的责任，督促现任单位保修并检查保修后的质量。具体内容可以用以下表格表达：质量控制进度控制投资控制合同信息、管理安全管理原材料质量控制半成品质量控制施工手段质量控制技术资料审核重点部位、关键部位及分部、分项工程验收工程试验检测现场协调进度控制工程计算工程预算审查审查工程款支付工程计算审查索赔及反索赔工程履行情况工程信息搜集、处理检查调解与仲裁审查资质安全监督检查督促完善安全管理体系第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程一、监理工作目标我公司对工程的建设监理工作目标（包括工程建设的投资、建设工期和工程质量等级的目标）是：经过我们的协调和管理，使本工程在计划日历工期内完成；经过我们的督促和帮助，使整个施工过程处于安全施工状态；经过我们审核和签证，使业主支付的每一笔工程款都经济合理；经过我们的监督和检查，使工程质量验收达到国家验收合格标准。二、监理工作依据（一）建设工程的相关法律、法规及项目审批文件。（二）建设工程项目有关的标准：（按市政工程规范内容）1、《沥青路面施工及验收规范》GB50092—962、《市政道路工程质量检验评定标准》CJJ1—903、《市政道路养护技术规范》CJJ36—904、《城市道路设计规范》CJJ37—901998年局部修订条文5、《热拌沥青再生混合料路面施工及验收规程》CJJ43—916、《城镇道路工程施工与质量验收规范》CJJ1—20087、《城市道路照明标准》CJJ45—918、《柔性路面设计参数测定方法标准》CJJ/T59—949、《路面稀浆封层施工规程》CJJ66—9510、《室外排水设计规范》GB50014—200611、《给水排水工程管道结构设计规范》GB50332—200212、《市政排水管渠工程质量检验评定标准》CJJ3—9013、《排水管道维护安全技术标准》CJJ6—85（三）有关技术资料及设计文件、由贵阳市建筑设计院有限公司（证书号：240104—SJ）设计的毕节经济开发区主干道道路、结构、排水照明工程施工图（四）政府工程竣工验收备案管理的有关规定（五）《工程监理委托合同》GF－2000－0202（六）《工程施工承包合同》GF－1999－0201（七）《监理大纲》，经审批的《工程施工组织设计》第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程（一）政府对工程建设的有关规定一、项目监理机构的组织形式建工监理公司本部工程部项目监理部总监：李孝友总监代表：王德森测量组监理组七、项目监理机构的人员岗位职责根据GB50319－2000建设工程监理规范规定监理人员的职责如下：（一）总监理工程师：（总监代表）1、确定项目监理机构人员的分工和岗位职责；2、主持编写项目监理规划、审批项目监理实施细则，并负责管理项目监理机构的日常工作；3、审查分包单位的资质，并提出审查意见；4、检查和监督监理人员的工作，根据工程项目的进展情况可以进行人员调配，对不称职的人员应调换其工作；5、主持监理工作会议，签发项目监理机构的文件和指令；第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程6、审查承包单位提交的开工报告、施工组织设计、技术方案、进度计划；7、审查签署承包单位的申请、支付证书和竣工结算；8、审查和处理工程变更；9、主持或参与工程质量事故调查；10、调解建设单位与施工单位的合同协议、处理索赔、审批工程延期；11、组织编写并签发监理月报、监理工作阶段报告、专题报告和项目监理工作总结；12、审查签认分部工程和单位工程的质量检验评定资料，审查承包单位的竣工申请，组织监理人员对待验收的工程项目进行质量检查，参与工程项目的竣工验收；13、主持整理工程项目的监理资料。（二）专业监理工程师：1、负责编制本专业的监理实施细则；2、负责本专业监理工作的具体实施；3、组织、指导、检查和监督本专业监理人员的工作，当人员需要调整时，向总监理工程师提出建议；4、审查承包单位提交的涉及本专业的计划、方案、申请、变更，并向总监理工程师提出报告；5、负责本专业分项工程验收及隐蔽工程验收；6、定期向总监理工程师提交本专业监理工作实施情况报告，对重大问题及时向总监理工程师汇报和请示；7、根据本专业监理工作实施情况做好监理日记；8、负责本专业监理资料的收集、汇总及整理，参与编写监理月报；9、核查进场材料、设备、构配件的原始凭证、检测报告等质量证明文件及其质量情况，根据实际情况认为有必要时对进场材料、设备、构配件进行复验，合格时予以签认；10、负责本专业的工程计量工作，审查工程计量的数据和原始凭证。（三）监理员：第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程1、在专业监理工程师的指导下开展现场监理工作；2、检查承包单位投入工程项目的人力、材料、主要设备及其使用、运行状况，并做好检查记录；3、复核或从施工现场直接获取工程计量的有关数据并签署原始凭证；4、按设计图及有关标准，对承包单位的工艺流程或施工工序进行检查和记录，对加工制作及工序施工质量检查结果进行记录；5、担任旁站工作，发现问题及时指出并向专业监理工程师报告；6、做好监理日记和有关的监理记录。八、监理工作程序（进度、投资、质量）：1、施工阶段的监理流程：组建监理班子进驻现场编制项目监理规划和实施细则组织召开监理工作交底班子进驻施工实施工程监理组织工程初验编写工程评估报告协助建设单位组织施工验收收第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程施工阶段监理工作总结2、材质审核流程：施工单位提出样品和技术资料填写[成品、半成品供应单位资质报审表]申报否材料监理工程师审核可施工单位采购附合格证进场施工单位抽样测试填写[建筑材料报审表]材料监理工程师核验并按规定进行见证取样送检否投入使用第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程3、工程质量控制工作流程：工程开工或每道工序完工后工程施工申请承包单位自检整改填写工程质量报验单监理工程师质量检查监理签署[工程质量报验单]不合格进行下道工序第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程3、工程进度控制工作流程图实施过程分阶段提交详细计划和变更计划确定工程总工期目标施工单位在开工前提交施工组织设计及施工进度计划监理工程师审核责成施工单位采取措施申报否监理工程师审核可实施监理工程师对实际值与计划值的比较可按计划执行第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程5、工程投资工作流程图：施工单位提交施工预算申报否监理工程师审核可施工单位提出进度付款申请须附工程检验认可证明及工程量完成统计报表（工程量原始签证）申报否建设单位进行财务复查审计后付款监理工程师审核可竣工后施工单位编制工程决算书申报可监理工程师签证报告建设单位进行财务复查、审计后付款第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程6、竣工验收流程：施工单位验收合格后提出预验收申请否申请监理单位审查资料及现场预验可可监理单位组织初验，施工、设计单位参加，监理单位就存在的问题提出书面整改意见施工单位整改（填写整改复查报审表）否申请监理单位复验监理单位作出评估报告施工单位提交工程档案资料并提出竣工验收申请建设单位组织竣工验收施工、设计、监理及其他有关单位参加可进入保修阶段第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程九、监理工作方法及措施：（一）、设置工序活动的质量控制点、进行预控根据工程的具体情况和施工组织设计、设置质量控制点、具体内容如下表：分项工程质量控制点工程测量定位标准中线桩、水平桩、龙门桩、定位桩线、标高。路基路基尺寸、标高、土质、地基耐压力，基础垫层标高，基础尺寸、位置，标高。排水隐蔽、强度及灌水、通水、闭水试验。（二）质量控制措施1、根据建设任务，施工管理和质量检验评定需要应在施工准备阶段将建设项目划分为单位工程、分部工程和分项工程以及重点部位及关键部位，按相同的工程项目划分进行工程质量的监控和管理。按现行规范《公路工程质量检验评定标准》JTJF80/1—2004规定严格实施监控。按工程质量检验评分以分项工程为单位，采用100分制进行。在分项工程评分的基础上，逐级计算各相应分部工程、单位工程、合同段和建设项目评分值。2、工程质量评定等级分为合格与不合格，按分项、分部、单位工程、合同段和建设项目逐级评定。对各分项工程的验评要求，实测项目和外观鉴定施工单位进行自检，“分项工程质量检验评定表”及相关施工技术规范提交真实、完整的自检资料，对工程质量进行自我评定。项目监理部按规定要求对工程质量进行独立抽检，对施工单位检评资料进行签认，对工程质量进行评定。3、分项工程质量评分：分项工程质量检验内容包括规范基本要求、实测项目、外观鉴定和质量保证资料四个部分。只有在其使用的原材料、半成品、成品及施工工艺符合规范基本要求的规定，既无严重外观缺陷且质量保证资料真实并基本齐全时，才能对分项工程质量进行检验评定。第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程4、分部工程和单位工程质量评分，合同段和建设项目工程质量评分值按《公路工程竣（交）工验收办法》计算。质量保证资料：施工单位应有完整的施工原始记录、试验数据、分项工程自查数据等质量保证资料，并进行整理分析，负责提交齐全、真实和系统的施工资料和图表。项目监理部负责提交齐全、真实和系统的监理资料。质量保证资料有六个方面：、所用原材料、半成品和成品质量检验结果。、材料配比、拌和加工控制检验和试验数据。路（地）基处理、隐蔽工程施工记录、施工监控资料。、各项质量控制指标的试验记录和质量检验汇总图表。、施工过程中遇到的非正常情况记录及其对工程质量影响分析。、施工过程中如发生质量事故，经过处理补救后，达到设计要求的认可证明文件。5、工程质量等级评定：、分项工程质量等级评定，按规范相关规定进行评定，分项工程评分值不小于75分为合格，小于75分为不合格。评定不合格的分项工程，经加固、补强或返工、调测满足设计要求后，可以重新评定其质量等级，但计算分部工程评分值时按其复评分值的90﹪计算。分部工程质量等级评定，所属各分项工程质量全部合格，该分部工程评为合格，所属任一分项工程不合格，该分部工程为不合格。、单位工程质量等级评定，所属各分部工程质量全部合格，该单位工程评为合格，所属任一分部工程不合格，该单位工程为不合格。、合同段和建设项目质量等级评定，合同段和建设项目所含单位工程全部合格，其工程质量等级为合格；所属任一单位工程不合格，则合同段和建设项目为不合格。6、测量监理要点a、监理人员在熟悉设计文件和图纸的基础上，会同承包人、设计单位或勘测部门在现场交接中线控制桩和水准点、并指示和检查承包人对所有测量控制桩和水准点进行有效的保护，直到工程竣工验收结束。b、监理工程师根据原始桩线资料，进行复核和校核，确保原始定线方位、水准点高程的数据准确无误。第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程c、监理工程师应审核和检查承包人提交的施工放样报验单及测量资料。对检查验收合格的，及时给予书面认可；发现有差错，应及时通知承包人重测，合格后再予以书面认可。d、监理工程师应对承包人以加密控制点、辅助基线、临时水准点和施工放样为目的的测量工作，进行现场监督、检查、复核并认可。7、土石方工程质量控制要点a、施工前应作好施工区域内临时排水系统的总体规划，并注意与原排水系统相适应。b、土方开挖时，应防止附近已有建筑物或构筑物、道路、管道等下沉和变形，在施工中进行沉降和位移观测，及时发现问题，及时采取措施。c、路基土石方开挖按设计开挖线开挖，严格按照规范进行。d、严格控制路基尺寸和放坡要求。e、路基开挖主要是防止安全事故，要严密注视边坡的稳定。f、严格控制石方的爆破作业，要限制每包装药量，尽量减少震动，禁止靠近滑坡段进行爆破作业，改用人工凿石施工。8、路基开挖支护工程质量控制点a、路基开挖前，必须熟悉地勘报告，并对场区及周边的建（构）筑物、地下管线等可能受施工影响的，需调查清楚，对原已有破损（裂开）的建筑物，需和有关单位签订公证协议。b、在路基开挖过程中及开挖后，对支护结构、重点杆件进行监测，保证临近建筑物和地下管线的安全正常使用功能。c、施工中，若发现溶洞、高差较大的沟槽等不良地质作用存在，需及时与地勘、设计部门联系。特别注意路基底压实度，必须达到设计要求的压实度。9、道路路基及管涵施工准备●审查施工组织设计、选择经济合理的施工方案，做好质量技术交底，以及质量检验和评定的准备工作。第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程●各种原材料必须符合现行国家标准，施工验收规范的有关规定，并经监理人员作现场见证取样试验合格后才能使用。●所有外加剂应有出厂合格证及使用说明书，现场复验其各项性能指标应合格。●严格按设计控制级配及配合比。●严格对各基层及弯沉进行检测。●混凝土在运输过程中要防止产生离析现象及坍落度和含气量的损失，同时要防止漏浆。拌好的混凝土要及时浇灌，常温下应于半小时内运至现场，于初凝前浇筑完毕。运送距离较远或气温较高时，可掺入缓凝型减水剂。●混凝土浇筑前，应清除箱涵底内的积水、土等杂物。●混凝土振捣应按道路混凝土工程施工及验收规范依次振捣密实，防止漏振、欠振，以增强混凝土密实性。a.填土●在路堤填土及沟槽的回填土，按设计要求沟槽回填应在水泥砂浆及砼强度达到75%后进行，并要求对称进行回填，使其压实度与路基要求一致。松铺都必须按下表规定，分层摊铺和压实，而且除管道胸腔及管顶上25cm使用轻型击实标准外，必须采用重型击实标准。路基土分层摊铺厚度压实机具(T)每层松铺厚度（m）压实机具(T)每层松铺厚度（m）羊足碾（6—8）≤0.5012～15压路机≤0.25～0.30振动压路机（18～20）≤0.40动力打夯机0.20～0.258～12压路机≤0.20～0.25人工打夯≤0.20●巨粒土和粗粒土的最大干密实度可按交通部《公路土工试验规程》（JTJ051—93）中的振动台法或表面振动仪法检测。●路基土方压实度质量标准，必须符合建设部行标市政压实度标准。b、路肩、边沟（排水沟）、边坡●路肩的压实度应符合建设部行标（CJJ1—第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程90）及公路行标（JTGF80/1—2004）的规定。●预制混凝土边沟边坡的预制混凝土制品应符合设计要求及《混凝土强度检验评定标准》（GBJ107）的规定。●预制混凝土制品的边沟砂石必须稳定、密实、平整。c、土方路基●在路基用地和取土坑范围内，应清除地表植被、杂物、积水、淤泥和表土，处理坑塘，并按规范和设计要求对基底进行压实。●路基填料应符合规范和设计的规定，经认真调查、试验后合理使用。●填方路基须分层填筑压实，每层表面平整，路拱合适，排水好。●施工临时排水系统应与设计排水系统结合，避免冲刷边坡，勿使路基附近积水。●在设定取土区内合理取土，不得滥开滥挖。完工后应按要求对弃土坑和弃土场进行修整，保持合理的几何外形。d、石方路基●石方路堑的开挖宜采用光面爆破法。爆破后应及时清理险石、松石，确保边坡安全、稳定。●修筑填石路堤时，应进行地表清理，逐层水平填筑试块，摆放平稳，码砌边部。填筑层厚度及石块应符合设计和施工规范规定。填石空隙用石渣、石屑嵌压稳定。上、下路床填料和石料最大尺寸应符合规范规定。采用振动压路机分层碾压，压至填筑层顶面石块稳定，20t以上压路机振压两遍无明显标高差异。●路基表面应整修平整。10、道路基层a、级配砂砾基层●级配砂砾基层压实度应符合下表的规定：第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程项目规定值或允许偏差建设部行标（CJJ1—90）公路行标（JTGF80/1—2004）压实度≥2.3t/m3高速路、一级路其他公路基层底基层基层底基层代表值98﹪98﹪96﹪96﹪极值94﹪94﹪92﹪92﹪●表面应坚实、平整、不得有浮石、粗细料集中（梅花、砂窝）等现象。●用12t以上压路机碾压，轮迹深度不大于5mm。●级配砂砾基层允许偏差应符合下表的规定：序号检查项目规定值或允许偏差建设部行标（JJ1—90）公路行标（JTGF80/1—2004）基层底基层高速路一级路其他公路高速路一级路其他公路1厚度（mm)20-10﹪代表值-8-10-10-12合格值-15-20-25-302平整度（mm）1581212153宽度（mm）不小于设计规定符合设计要求4中线线位（mm）—————5中线高程（mm）±205，-105，-155，-155，-206横断高程（mm）±20，且横断坡差不大于±0.3﹪±0.3﹪±0.5﹪±0.3﹪±0.5﹪7弯沉值（0.01mm）—符合设计要求b、碎石基层●碎石基层压实度应符合下表规定：第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程项目规定值或允许偏差值建设部行标（CJJ1—90）公路行标（JTGF80/1—2004）高速路、一级路其他公路压实度嵌缝≥2.1t/m3固体积率基层底基层基层底基层不嵌缝≥2.0t/m3代表值—85﹪85﹪83﹪极值—82﹪82﹪80﹪●表面应坚实、平整，嵌缝料不得浮于表面聚集成一层。●用12t以上压路机碾压，轮迹深度不大于5mm。●碎石基层质量允许偏差见下表规定：序号检查项目规定值或允许偏差建设部行标（JJ1—90）公路行标（JTGF80/1—2004）基层底基层高速路一级路其他公路高速路一级路其他公路1厚度（mm)±10﹪代表值—-10-10-12合格值—-20-25-302平整度（mm）15—1212153宽度（mm）不小于设计规定符合设计要求4中线线位（mm）—————5中线高程（mm）±20—5，-155，-155，-206横断高程（mm）±20，且横断坡差不大于±0.3﹪—±0.5﹪±0.3﹪±0.5﹪7弯沉值（0.01mm）—符合设计要求c、石灰土基层第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程●石灰颗粒大于20mm的土块不得超过10﹪，最大的土块粒径不得大于50mm，石灰土应拌和均匀，色泽调和。严禁含有未消解颗粒及粒径大于10mm的灰块，石灰应达到三级以上标准。●石灰土类基层无侧限抗压强度及压实度应符合设计要求及下表的规定：项目规定值或允许偏差值建设部行标公路行标（JTGF80/1—2004）高速路、一级路其他公路无侧限抗压强度(MPa)—符合设计要求基层底基层基层底基层压实度（﹪）轻击98代表值—959593重击95极值—919189●用12t以上压路机碾压，轮迹深度不大于5mm，并不得有浮土、脱皮、松散现象。●石灰土类基层允许偏差见下表规定：序号检查项目规定值或允许偏差建设部行标（JJ1—90）公路行标（JTGF80/1—2004）基层底基层高速路一级路其他公路高速路一级路其他公路1厚度（mm)20-10﹪代表值—-10-10-12合格值—-20-25-302平整度（mm）10—1212153宽度（mm）不小于设计值符合设计要求4中线线位（mm）—————5中线高程（mm）±20—5，-155，-155，-206横断高程（mm）±20，且横断坡差不大于±0.3—±0.5﹪±0.3﹪±0.5﹪第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程﹪d、大渣层基层●大渣层基层无侧限抗压强度及压实度应符合下表的规定：项目规定值或允许偏差值建设部行标公路行标（JTGF80/1—2004）高速路、一级路其他公路无侧限抗压强度(Mpa)—符合设计要求基层底基层基层底基层压实度（﹪）轻击98代表值98969795重击95极值94929391●大渣级配及破碎率应符合要求，含泥量不大于规定，混合料配合比应准确。●大渣层品质砂砾应拌和均匀，色泽调和一致，砂砾（碎石）最大的粒径不得大于40mm，石灰中严禁含有未消解粒径大于10mm的灰块，且最大团粒径不得大于50mm。●摊铺层无明显的粗细颗粒离析现象。●用12t以上压路机碾压后，轮迹深度不大于5mm，并不得有浮料、脱皮、松散现象。●级配碎石（碎石）养生期不得少于7d。●级配碎石（碎石）基层质量允许偏差见下表规定：序号检查项目规定值或允许偏差建设部行标（JJ1—90）公路行标（JTGF80/1—2004）基层　底基层高速路、一级路其他公路高速路、一级路其他公路1厚度（mm)20-10﹪代表值—-10-10-12合格值—-20-25-302平整度（mm）10—121215第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程序号检查项目规定值或允许偏差建设部行标（JJ1—90）公路行标（JTGF80/1—2004）基层　底基层　高速路、一级路其他公路高速路、一级路其他公路3宽度不小于设计值符合设计要求4中线线位—————5中线高程±20—5，-155，-155，-206横断高程±20，且横断坡差不大于±0.3﹪—±0.5﹪±0.3﹪±0.5﹪11、道路面层a、沥青混凝土●沥青混凝土路面压实度、厚度及弯沉值应符合下表规定：检查项目规定值或允许偏差值国家标准建设部行标公路行标（JTGF80/1—2004）高速路、一级路其他公路快速路主干道次干道支路—压实度（﹪）95（98）94（98）≥95试验室标准密度的96（98）；最大理论密度的92（94）；试验段密度的98（99）.厚度（mm）-8-1020，-5代表值总厚度：设计值的-5﹪-8﹪H上面层：设计值的-10﹪代表值总厚度：设计值的-10﹪15﹪H上面层：设计值的-20﹪第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程检查项目规定值或允许偏差值国家标准建设部行标公路行标（JTGF80/1—2004）高速路、一级路其他公路快速路主干道次干道支路—弯沉值（0.01mm）符合设计要求小于设计规定符合设计要求—●表面应平整、坚实、不得有脱落、掉渣、裂痕、堆挤、烂边、粗细集料集中、油斑等现象。●用12T以上压路机碾压后，不得有明显轮痕。●施工接缝应紧密、平顺、烫逢不应枯焦。●面层与路缘石、平石及其他构筑物应接顺，不得污染其他构筑物，不得有积水现象。●沥青混凝土路面质量允许偏差见下表规定：沥青混凝土路面允许偏差表序号检查项目规定值或允许偏差国家标准（GB50092-96）建设部行标（CJJ1-90）公路标准（JTGF80/1-2004)快速路主干路次干路支路——高速公路一级路其他公路1抗滑摩擦系数符合设计要求——符合设计要求——构造深度符合设计要求——横向力系数μ符合设计要求——————2平整度（mm)标准差2.02.6σ≤2.6σ1.22.5最大间隙5.05IRI(m/km)24.2最大间隙—5第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程序号检查项目规定值或允许偏差国家标准（GB50092-96）建设部行标（CJJ1-90）公路标准（JTGF80/1-2004)快速路主干路次干路支路——高速公路一级路其他公路3宽度（mm)有侧石±20±30-20有侧石±20±30无侧石　不小于设计无侧石不小于设计4中线高程（mm)±15±20±20±15±205中线线位（mm)————20306横断高程（mm)±0.3%±0.4%±10且不大于±0.3%±0.3±0.57井框与路面高差(mm)——5——8渗水系数————SMA路面200ml/min其他沥青混合料路面300ml/min——12、道路附属构筑物工程a、立道牙（路缘石）、平石（平缘石）●路缘石、平石应稳固，并应做到线条平直、曲线圆顺，外观洁净不污染，勾缝应严密，平石不得阻水。●路缘石背后回填应密实，如背后回填混凝土，其配合比应符合要求。●第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程路缘石、平石的规格形式，几何尺寸，物理力学性能应符合设计要求。●路缘石、平石质量允许偏差应符合下表规定：序号检查项目建设部行标（CJJ1-90)公路标准（JTGF80/1-2004）1直顺度10102相邻块高差333缝宽±3±34顶面高程±10±105外露尺寸————6宽度（现浇）——±5b、路面砖人行道●路床和基层的压实度应满足设计要求及建设部行标（CJJ1—90）规定。●水泥砂浆强度应符合设计要求。●路面砖的规格、几何尺寸、物理力学性能应符合设计要求。●铺砌应平整、稳定、灌缝应饱满，不得有翘动现象。●人行道与其他构筑物应接顺，不得有积水现象。●路面砖人行道允许偏差见下表规定：路面砖人行道允许偏差表序号检查项目规定值及允许偏差（mm)建设部行标（CJJ1-90)1平整度52宽度——3相邻块高差34横坡±0.3%5纵缝直顺度106横缝直顺度107缝宽大方砖——小方砖——第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程8井框与路面高差5c、道路雨水口（收水口）及支管●砌体砂浆必须嵌缝饱满、密实，其抗压强度及管材应符合设计要求。●雨水口内壁勾缝应直顺、坚实、不得漏勾、脱落。●井框、井箅应完整无损，安装平稳牢固。●井周回填必须满足路基要求。●支管应直顺，管内必须清洁，不得有错口、“舌头灰”、反坡、凹兜存水及破损现象。管头应与井壁平齐，不得有破口朝外。●雨水管、支管允许偏差见下表：雨水管、支管允许偏差表序号检查项目规定值及允许偏差（mm)建设部行标（CJJ1-90)1井宽与井壁吻合102井口高＋10、-303雨水口与路边线平行位置204井内尺寸＋20、0d、道路砌体工程●砌体砂浆必须嵌缝饱满、密实，其抗压强度应符合设计要求与建设部行标（CJJ1—90）和公路行标(JTGF80/1—2004)规定。●灰缝均匀整齐，缝宽符合要求，勾缝不得有脱落和漏勾。●砌体分层错缝砌筑，咬茬应紧密，不得有通缝。●沉降缝应直顺贯通。●预埋件、泄水孔、反滤层、防水设施等应符合设计和相关规范要求。●干砌石不得有松动、叠砌和浮塞。●护底、护坡、砌体挡墙允许偏差应符合建设部行标（CJJ第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程1—90）和公路行标(JTGF80/1—2004)规定。13、排水工程监理要点a、管沟开挖或回填应连续进行，尽快完成。施工中应防止地面水留入沟内，雨季施工时管沟挖好后不能及时进行下道工序时，应在基底标高以上留(150—300mm)一层不挖，待下一工序开始前再清除。b、管沟底部开挖宽度，除管道结构宽度外，应增加工作面宽度，具体应符合设计和有关规范要求。c、管沟边坡支撑应符合设计和有关规范要求。管沟挖好后应及时进行地下结构和安装工程施工，并应经常检查坑壁的稳定情况。d、开挖管沟时，应合理确定开挖顺序和分层开挖深度。当接近地下水位时，应先完成标高最低处的挖方。e、管沟挖至基底标高后，应会同设计单位（或业主方）检查基底土质是否符合设计要求，并作出隐蔽工程记录。f、管沟回填时应清除沟内积水和有机杂物。g、管沟回填顺序，应按基底排水方向由高至低进行，并按规范要求分层夯实，压实度与设计路基要求一致。h、管沟回填时，为防止管道中心线位移或损坏管道，应用人工先在管道周围填土夯实，并应从管道两侧同时进行，直至管顶500mm以上。在不损坏管道的情况下可采用机械回填和压实。14、电气工程监理要点a、要求导线、电缆的型号、规格、电压等级、截面及灯具布置必须与设计相符。b、检查金属套管、吊架有无明显可靠的接地保护，照明线路的绝缘电阻，导线之间以及导线对地之间的绝缘电阻是否符合规范要求。c、检查灯具的型号是否与设计相符，低于2.4m以下的灯具金属外壳部分，应做好接地或接零保护，成排的灯具的中心应横平竖直。第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程d、检查配电板盘及开关型号、规格、质量是否符合设计要求，定型产品必须有产品合格证，安装时板后导线应留有适当余量，长短一致，绑扎成束。e、检查配电安装质量，如部件是否齐全，结线是否整齐，地线安装是否牢固等。（三）质量控制中的见证点和停止点及监理要点1、见证点：各基层铺设材料、原材料等相关工序施工前，施工单位应提前通知监理人员在约定的时间内到现场进行见证和对其实施监督，如果监理未能在约定时间内到现场进行见证和监督，则有权进行该点的相应工序施工。2、停止点：路基各基层铺设及浇筑等相关工序的特殊过程通常是指，该施工过程或工序施工质量不易或不能通过其后的检验和试验而充分得到验证，所以必须待监理检查合格后，才能施工。3、检查材料的供应来源，向施工单位发出指令，及时进行各项试验和测试任务，在监理人员督促下进行合同规定的试验，以及证明采用的材料、产品质量是合格的，并到达设计及规范要求。（四）进度控制措施1、监理工程师在施工进度控制中的任务：监理工程师进度控制的基本任务是：从组织管理的角度采取措施，确保进度总目标——建设项目如期交工目标的合理实现。具体的有如下各项：a、协助建设单位编写开工报告，适时发布开工令。b、审批承建单位提出的施工组织设计、施工方案、施工进度计划及年、季、月度实施计划，提出修改意见。c、实施对施工进度的监督、检查职能，定期检查实际进度是否按计划进行，督促承建单位采取有效措施纠正进度偏差，或及时修改计划以保证计划期进度目标及总目标的实现。d、做好各有关单位的协调工作，保证顺利施工。e、督促材料、设备与机具的计划供应。第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程f、按合同规定和政策法规公正处理进度拖延，正确区分和审批工程延误和延期，调解建设单位和承建单位之间的有关争议；g、必要时发停工令和复工令。h、督促承建单位整理技术档案资料，协助建设单位组织设计单位、施工单位进行工程竣工初步验收，编写竣工验收报告。2、监理工程师在进行进度控制中的工作内容a、审查或协助编制施工组织设计。b、施工进度计划的审核主要内容有：●进度安排是否符合建设项目总进度计划中总目标和分解目标的要求，是否符合施工合同中开、竣工日期的规定。●施工总进度计划中的项目是否有遗漏，分期是否满足分批投产的需要和配套投产。3、按年、季、月编制工程综合计划。4、发布开工令。5、协助承建单位实施进度计划监理机构要随时了解施工进度计划实施中存在的问题并协助其解决，特别是解决承建单位无力解决的内、外关系协调问题。6、进度计划实施过程跟踪a、这是施工期间进度控制的经常工作，要及时检查承建单位报送的进度表和分析资料。同时还要派进度监理人员实地检查，对所报送的已完项目时间及工程量进行核实，杜绝虚报现象。b、对进度资料进行整理并与计划相比较，以判定实际进度与计划的偏差；对偏差还要进一步分析其大小、对进度目标影响程度及其产生发原因，以便研究对策、提出纠正措施，必要时对后期进度计划作出适当调整。7、组织协调工作a、监理单位每月、每周定期组织不同层次的协调会。在高级协调会上通报项目建设的重大变更事项，协商其后果及处理方法，解决各个承建单位之间及甲、乙方之间重大配合协调问题；在每周监理工地例会、协调会上，通报第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程各自进度状况、存在问题及下周安排计划，解决施工中相互协调问题。b、在平行、交叉施工班组多、工序交接频繁、矛盾多而进度目标紧迫，施工紧张的情况下，现场协调会甚至需要每日召开，通报和检查当时进度。8、签发进度款付款凭证对承建单位申报的已完工程量进行核实，在质量监理工程师通过检查验收后，签发进度款付款凭证。9、向建设单位提供进度报告表。10、督促承包单位整理技术资料。11、审批竣工申请报告、组织竣工验收。（五）、投资控制措施1、工程款支付控制方法和措施：1.1支付依据：a、监理工程师审查承包单位提交保函时间、担保金额、担保的有效期、保函格式是否合符合同规定的要求；b、承包单位提交的并经审查同意的进度计划；c、预付款保函；d、所完成工程的质量检验结果；e、所完成工程的实际和确切的工程量；f、本支付期内的工程变更、增添和删除；g、承包单位的付款申请表和相应报表（每份报表需有承包单位代表签字）；1.2开工前支付：开工前的支付只有预付款，其额度由业主与承建方具体协商，预付款的扣还按合同规定，在一定时间内扣还。1.3期中支付a、审查当前的检验、计量结果；b、审查当前的工程变更、增添和删除；c、以上项审查为依据，核定承建方提交的付款申请表和日报表；d、在承建方提交履约保证（如果合同要求的话）并经业主批准之前，监理工程师将不对任何支付项开具证书；第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程e、监理工程师校核证明之后，扣除保留金及本期应扣款额。开具支付证书，提交业主；f、如果本期工程进度延误，经审核后，扣除保留金及本期应扣款额，后净额小于投标书附件中规定的临时支付证书的最小限额时，监理工程师没有义务开具任何支付证书；g、支付证书送交业主后，由业主付款给承建方；1.4最终支付：包括竣工支付和最终支付。a、竣工支付：工程通过竣工验收承建方提交验收结果及缺陷责任保证书监理工程师颁发移交证书承建方提交竣工报告（或完工结算报表）监理工程师对竣工报表在规定时间内审核、证明并提交业主开具支付证明业主接到支付证明后向承建方支付。b、最终支付：缺陷责任终止期到期后，监理工程师颁发解除缺陷责任证书，承建方向监理工程师提交最终报表（最终结算报表），监理工程师签发最终支付证书。2、工程计量与计价控制方法和措施：2.1在施工准备阶段，负责计量支付的监理工程师应根据工程量表中详细列出的需要完成的项目以及各项目的工程量，对照承建方的投标文件一一进行审查，了解合同文件中的项目划分与承建方的项目划分的差别，了解承建方由于施工方法、施工过程、施工进度的需要而对工程的安排特点，了解工程量的形式和累计过程，特别是对照现场情况，预测和估计可能会发生工程量变动的问题。2.2工程量清单及说明a、监理工程师应熟悉工程量清单及其说明，把工程量清单与招标条件、合同条款、图纸和技术规范联系起来阅读，掌握工程具体项目的工作范围、工作形式、计量方法。第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程b、监理工程师应熟悉工程量清单中各项目的编号，工程量清单中的编号方式不仅包括合同规定的所有必须完成的工作项目，还包括该项工作所必须的一切有关费用（人工、机械、临建、管理费等）。2.3计量方法与程序a、在编制工程量清单时所采用的测量方法，在测量实际完成的工程量时也使用同一种方法。所采用的方法，是计算工程量清单的统一依据，既用于在建工程，也用于该工程的竣工测量。b、对所采用的测量方法，如用于特殊地段、特殊部位的工程项目时，应由监理工程师根据具体情况制订补充规定。c、所计算的工程量，不论采用什么方法，其计算结果都应该是净尺寸工程量。不论任何一般的或当地的习惯，一律测量净值（除合同中另外有说明或规定者外）。d、实际测算工程项目的工程量在履行合同过程中，监理工程师的一项主要工作，是同承包人的技术人员一起测定每天完成的工程量，测定每个施工项目的工程量，核对当天的工作进度是否符合进度计划的规定要求，防止工期拖延，并为支付提供依据。e、测算每月完成的工作量在按日记录的基础上，按月测算出该月的工程量实际完成情况。可以有两种做法：●监理工程师每月测算工程的实际进展，与上期对比，确定当月的实际完成工程量；●按施工记录和施工图纸计算。监理工程师取得承包人同意后，根据每月的施工记录和施工图纸进行计算。不同的方法可用在不同的工程量项目上。第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程f、但监理工程师要求对本工程的任何部分进行测量时，应通知承包人提供监理工程师所要求的一切资料。如果承包人不参加或忽略而未派代表参加，则应认为监理工程师的测量是正确的。测量中需记录和制图。监理工程师应逐月作出记录和控制图。承包人得到通知后，应在14天内和监理工程师（或其代表）一道测量和制图，并同意，在记录和图纸上签字。除非承包人在进行这项检查后的规定日期（如14天）内向监理工程师提交书面通知，提出他认为这些记录和图纸是不正确的论据，并提请监理工程师考证决定，否则这些记录和图纸将被认为是正确的。2.4额外计量a、监理工程师可根据合同要求及工程特殊情况进行额外计量。应提前向承包人发出通知，写明监理工程师准备何时、对何工程、进行何种计量。b、监理工程师对承包人申请增加的计量要求，应要求其提前填写计量申请单，写明要求计量的原因、计量的工程部位和希望计量的时间；必要时，附草图及有关资料。c、监理工程师检查发现承包人为计量准备的有关资料不完整或发现问题，应将资料退还给承包人，暂不计量。个别情况下可以计量后暂不予支付。2.5计量的主要文件a、承包人的开工报告（含分部工程开工报告）。b、承包人呈交监理工程师并经批准的施工组织设计（含分部工程的实施性施工方案）。c、承包人的工序或分项工程报验单及有关自检资料，现场监理员检查并签字。d、监理工程师签发的有关工程变更指令。e、中间交工证书。2.6工程量清单的变更当工程项目发生变更、增加或删除时，应对工程进行修改或补充。a、工程数量变更，原工程项目内容及工程单价不变。；b、单价变更、原工程项目内容及工程数量不变。c、工程项目内容、单价数量全部变更（包括该项目完全被删除）。d、新增工程，即项目、单价、数量完全是增添的。2.7以工程项目为单位的清单栏目这种项目的施工期往往超过临时支付第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程的间隔期，在每次临时支付时也应计算已完工作量。监理工程师应按其结构特点、施工程序实际情况确定该项目计量划分比例。a、暂估数量的清单栏目：工程量清单所列工程量有些项目是估计的，是为评标提供一个共同的基础。计量则根据约定的或实施的工程量，经承包人测量和监理工程师核定。监理工程师必须严格控制这些栏目的工程数量。b、暂定金额的清单栏目：暂定金额项目和费用的发生，是由监理工程师直接控制的。监理工程师应根据实际情况决定部分动用、全部动用或根本不动用该项费用。对于实际发生的费用超出暂定金额栏目的部分，监理工程师应按业主的授权范围，或请示业主，或按工程变更处理。c、以时间为主单位的清单栏目：如果清单中有此类项目，监理工程师必须根据工程实施的具体情况使用。2.8计量的范围a、工程量清单的内容；b、工程变更、增添或删除的内容；c、合同文件规定的各项涉及费用支付的内容。2.9主要计量依据a、工程量清单及说明b、修订的工程量清单及工程变更指令；c、监理工程师批准的施工图；d、索赔审批文件。e、并参照招标文件、合同条款、技术规范、监理细则。3、合同价调整的控制方法和措施：第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程就是要使建造工程费用在不影响进度、质量、生产操作、安全施工的条件下，达到或不超过合同规定的计算范围，并保证每一笔支付都具公正合理性，虽然承包单位在与建设单位签定的合同中都有明确的造价，但工程建设中常常会出现超过合同造价的现象，其主要因素有：3.1承包单位完成的实际工程数量超过工程清单所列的数量；3.2由于设计更改而造成重新与建设单位商讨并确定新的工程项目；3.3承包单位按照建设单位要求所进行日常工作超出了工程清单规定数量；3.4因国家政策性变化造成原材料，人工工资上涨引起的合同价格部分。由于上述问题在监理过程中难免会出现，也是我方进行合同造价控制管理过程中的工作重点，为此，我们将采取如下方法和措施，作好合同造价控制管理工作：a、了解设计概算，审查施工预算，对不同施工阶段做好投资分割并控制使用。b、熟悉每一份合同条款的内容，严格控制合同计量、合同价及支付方式等关键条款。c、在各专业监理过程中落实从合同造价控制角度进行跟踪人员，在日常监理过程中做好如下工作：●进行工程量（已完成的实际工程量）复核；●详细记录工程进度、质量、设计修改和施工过程与合同造价等有关问题；●复核工程付款帐目单；●做好计划值与实际值的比较，定期向总监理工程师提供合同造价控制管理报表。d、审查超出承包合同之外的设计修改及施工单位作出的预算。e、对设计变更进行经济比较，寻求通过改进设计，节约投资的可能。3.5审查施工单位提出的付款申请等相应的有关报表，审查施工结算。3.6工程付款凭证（工程款支付证书GZJG第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程-02-T-16）需经监理工程师签署认可意见，并由建设方签发。3.7定期向建设单位提供合同造价控制报表。（六）、安全文明施工控制措施本工程位于凯里市经济开发区，安全文明施工必须严格要求，我公司专设安全文明监理组，由专人对工地安全文明施工进行严格监理，并针对本工程情况制定以下安全文明施工控制措施：1.监督施工单位建立健全安全责任制。并对施工单位呈报的施工组织设计及专项安全施工方案进行程序化审核签认。2.督促施工单位认真开展“三级”教育，新进场工人必须经过安全教育才能上岗作业，特殊工种必须持证上岗。3.建立安全检查制度，随时进行安全检查，查出隐患，定期定人进行整改，并作好记录。4.凡进入施工现场必须佩带安全帽，悬空作业系好安全带。5.施工现场按规定配备消防设备。6.机械操作人员必须定人定机持证上岗。7.根据施工放炮控制药量，加强覆盖，并严格炸药保存制度。8.检查“三宝、四口、五临边”的防护措施是否到位。9.检查安全用电情况，督促施工单位按规范用电，采用“三相五线制”，所有机械设备均应接零接地，安设漏电保护开关，线路架设由专门电工负责，不准乱拉乱搭，不准直接接通脚手架。10.对脚手架的搭拆要严格按规范，保证架体搭设稳固安全，拆除时必须经有关人员同意，拆除不得野蛮施工，乱扔乱抛；11.加强工地消防安全检查，建立消防检查制度；12.对施工现场进出口和临时用地进行硬化处理；13.建筑垃圾和生活垃圾堆放在指定地点，定期清运；14.安全纪律。（1）.进入施工现场必须佩带好安全帽；（2）.高空作业必须系好安全带；（3）.高空作业不能往下乱抛材料和工具等物品；（4）.各种电动机械设备必须有安全接地装置；第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程（5）.不懂电气和机械设备的人员严禁使用机电设备；（6）.挖机臂下不准有人停留或行走。（七）.加强原材料/构配件检验、试验工作1.材料试验计划表名称/工程部位材料名称送检时间备注原材料水泥、砂、碎石、沥青、钢筋、施工用水、焊接件等工程开工前（工程开工前提交合格的试验报告）按《工作查验规定》取样规定送检水泥试验报告的有效期限为三个月配合比改性沥青砼配合比工程开工前（工程开工前提交报告）按不同设计强度等级进行配制设计道路各基层水泥、砂、碎石、沥青、钢筋、砼试块、砂浆试块、回填土夯实、钢筋连接件、焊接件等施工中或施工完毕此时原材料的送检批量应根据基层工程的各项工程量进行材料分析，计算出实际用量，并参照分项工程的检验[批和《工作检验规定》执行道路上、中、下层水泥、砂、碎石、沥青、钢筋、砼试块、砂浆试块、钢筋连接件、焊接件等施工中或施工完毕此时原材料的送检批量应根据各结构层工程的各项工程量进行材料分析，计算出实际用量，并参照分项工程的检验[批和《工作检验规定》执行注：1、根据工程进度情况，进行见证取样送检，见证取样送检查的数量应占工程总检验批量的30﹪以上。2、上表未写明的内容，按国家的有关规定执行。第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程2.检验、试验取样方法材料名称取样单位取样数量取样方法水泥同品种同标号之水泥每200T为一批，不足者也按一批论从一批水泥中选取平均试样20kg从不同部位的至少15袋或15处水泥中抽取，手捻不碎的受潮水泥结块应过每平方厘米64孔筛除去砂、碎石以每200立方米作为一批不满200立方米时也按一批论作品质鉴定时，砂子30-50kg，石子约30kg，作砼配合比时，砂子100kg，石子200kg分别在砂/石/堆的上/中/下三个部位抽取若干数量/拌和均匀，按四分法缩分提取沥青同一批出厂的，同一规格牌号的20吨不少于1kg从不同部位的5处或总桶数的5﹪—10﹪桶中取样沥青胶同一批配料不少于1kg从不同部位的5处抽取材料名称取样单位取样数量取样方法水用非饮用水拌和水泥/砼/需在取水地点取样不少于1kg有水的隧道环境水至多每隔50米取样一次，水样应于干净容器密封，24小时以内送验钢材（对于钢号不明的钢材）以20吨为一批，不足20吨者也为一批，钢号明确的国产钢材，按60吨为一批3根任意抽取/分别在每根截取拉伸冷弯，化学分析试件各一根，每组拉伸，冷弯，化学分析试件送两根，截取时先将每根端头弃去10cm注：见证取样量按以上数量抽检30﹪，砼要做好配合比试验。十、监理工作制度（一）、设计交底、图纸会审制度。设计交底可以和图纸会审同时进行。第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程（二）、开工报告审批制度。（三）、材料、构件检验及复验制度监理人员对进场材料、构件的生产证明、材质证明、试验报告进行审查，并填写监理合格证，对有疑问的主要材料进行抽检，不准使用不合格的材料。（四）、隐蔽工程检验制度工程隐蔽以前，施工单位根据质量验收标准进行自检，并将自检资料报监理工程师，监理工程师对资料审查后，会同施工单位对隐蔽工程进行检查，重要部位会同质检站、设计、业主共同对隐蔽工程进行检查签认。（六）、工程质量监理制度：监理工程师对施工单位的施工质量监督管理责任，监理工程师在检查中发现工程质量缺陷，应及时记入监理日记，指明质量部位，问题及整改意见、并发监理通知单，限期整改，整改合格后通知监理工程师复验签认，如发现工程质量问题已构成质量事故，监理工程师应及时报告总监理工程师，并要求施工单位按质量事故处理程序办理。（七）、工程质量检查制度：监理工程师对施工单位工程质量有监督管理权利和责任。1、监理工程师在检查中发现的一般质量问题应随时通知施工单位及时改正，并作好记录。2、检查不合格时可发出“不合格项目通知书”，限期整改，如不及时整改，情节严重的报总监理工程师批准后，发出“工程部分暂停工令”进行整改，整改合格并经复验合格后发出“复工令”。3、分部分项工程完工后，经自检合格，应填报工程报验单，经监理工程师现场检查后，签发检验合格证书。4、监理人员有权进入工地现场进行安全、质量的检查工作，施工单位应为监理提供一切相关便利和审查资料。5、监理有权要求施工单位修改不符合要求的进度计划。第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程6、要检验工程材料和工程质量时，监理有权要求施工单位现场取样到有正规资质的测试单位检验。7、属于监理验收的隐蔽工程项目，未经监理工程师签字，一律不许覆盖，如监理验收前已覆盖，监理有权要求施工单位对其剥露，以便检查，期间一切费用由施工单位自行负责。8、监理有权签发监理通知书，如未按通知整改或整改不力，在取得建设单位同意后，示其严重性可签发停工通知书，施工单位在收到监理通知书48小时内应作出书面答复。9、以下情况监理有权拒绝验收：（1）、施工单位没有自检的项目。（2）、没有设计单位的正式施工图纸或书面说明的项目。（3）、待验收部位已覆盖而施工单位不对其剥露以便能按规范验收的项目。（八）、工程质量事故处理制度：1、凡在工程施工过程中，由于设计或施工原因，造成工程质量不符合规范或设计要求或者超出“验收标准”规定的偏差范围，需作返工处理的统称工程质量事故。2、工程质量发生后，施工单位必须书面形式报监理工程师，对重大事故或工伤事故监理工程师应立即报告建设单位。3、凡对工程事故隐蔽不报，或拖延处理，或处理结果未经监理工程师签认的，对事故部分或受其影响的工程视为不合格工程不验收，待合格后，补办验收。4、一般质量事故，由施工单位研究处理，但应填报质量事故报告，送监理工程师。重大质量事故，应填写事故报告一试三份报监理工程师、业主、质检站，并提出初步处理方案，由总监理工程师组织有关单位研究讨论处理方案报业主批准执行，处理结果经监理工程师检查合格后，签字认可，方可继续施工。（九）、监理周报、月报制度：监理工程师每周、每月按规定要求编写《监理周、月报》报业主，并抄送施工单位。第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程（十）、例会制度为了充分发挥监理组织的协调作用，做好“三大目标”动态跟踪管理，由项目总监理工程师每周召开一次，有业主、施工、监理单位参加的工程例会。其内容针对施工中出现的质量、进度等问题，重点协调解决。会议内容及决议由监理工程师写成会议纪要，经各方签认后打印，正式文件程序如下图：现场监理工程师或总监理工程师主持协调会指定有关人员拟订会议纪要征求有关方面包括业主意见现场监理工程师或总监审查、核定修改？总监签章、行文补发（十一）、监理日志制度监理工程师应逐日填写监理日记，清楚记载监理工作主要问题，特别是涉及设计、施工的修改、返工、整改、环境影响等详细记录作好技术资料、妥善保管，不得涂改。（十二）、竣工验收制度1、依据是批准的设计文件、设计规范、施工验收规范、工程质量验收标准及施工合同和协议文件。第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程2、施工单位编写和提出的竣工验收文件，是竣工验收的必要条件，竣工资料不齐全，不正确、不能进行质量验收评估。3、施工单位应在竣工验收前编写好全部竣工文件及绘制完竣工图，提供监理审核，确认完整后，报业主同意，再报质检站组织竣工验收标准。十一、监理资料及设施（一）A表（承包单位填写）：1.GZJG—02—T—01开工/复工申请表2.GZJG—02—T—02施工组织设计（方案）报审表3.GZJG—02—T—03分包单位资格报申表4.GZJG—02—T—04报验申请表5.GZJG—02—T—05施工测量放线报验单6.GZJG—02—T—06工程款支付申请表7.GZJG—02—T—07监理工程师通知回复单8.GZJG—02—T—08工程临时/最终延期申请表9.GZJG—02—T—09费用索赔申请表10.GZJG—02—T—10工程材料构配件设备报审表11.GZJG—02—T—11进场材料拟用部位、数量报验单12.GZJG—02—T—12工程竣工报验单（二）、B表（监理单位填写）：1.GZJG—02—T—13监理工程师通知单2.GZJG—02—T—14监理工程师备忘录3.GZJG—02—T—15工程暂停令4.GZJG—02—T—16工程款支付证书5.GZJG—02—T—17工程临时延期审批表6.GZJG—02—T—18工程最终延期审批表7.GZJG—02—T—19费用索赔审批表（三）、C表（监理单位填报）：1.GZJG—02—T—20监理工作联系单2.GZJG—02—T—21工程变更单第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程（四）、其他类表1、GZJG—02—T—22监理日记2、GZJG—02—T—24技术性文件、资料需用表3、GZJG—02—T—25专题报告4、GZJG—02—T—25会议纪要5、GZJG—02—T—27监理月报6、GZJG—02—T—27-1监理月报提要7、GZJG—02—T—27-2工程基本情况8、GZJG—02—T—27-3分项工程验评情况9、GZJG—02—T—27-4分部工程初验统计表10、GZJG—02—T—27-5施工材料见证试验验收情况11、GZJG—02—T—27-6本月设计变更情况12、GZJG—02—T—27-8监理工作统计表13、GZJG—02—T—27-9月进度横道图14、GZJG—02—T—27-10附照片（能反映工程特点、特征及形象进度）15、GZJG—02—T—28工程质量评估报告16、GZJG—02—T—29工程初验报告17、GZJG—02—T—29.1目录18、GZJG—02—T—29.2初验小组成员签到表19、GZJG—02—T—29.3分部（子分部）工程质量验收表20、GZJG—02—T—29.4单位（子单位）工程竣工验收记录表21、GZJG—02—T—29.5单位（子单位）工程控制资料核查记录22、GZJG—02—T—29.6单位（子单位）工程安全和功能检验资料核查及主要功能抽查记录23.GZJG—02—T—29.7单位（子单位）工程观感质量检查记录24、GZJG—02—T—29.8工程初验整改意见表25、GZJG—02—T—29.9工程初验整改意见回复表26、GZJG—02—T—29.10实测项目检查记录表27、GZJG—02—T—30工程质量评估报告审批表第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程28、GZJG—02—T—31工程施工今年度计划（调整计划）报审表29、GZJG—02—T—32有见证取样和送检见证人备案书30、GZJG—02—T—33见证记录31、GZJG—02—T—34旁站记录32、GZJG—02—T—35监理工作总结报告33、GZJG—02—T—36监理工作总结报告报审表34、GZJG—02—T—37监理规划（计划）平审意见表35、GZJG—02—T—38不合格认定记录36、GZJG—02—T—39不合格处置记录37、GZJG—02—T—42监理服务最终成果交付记录；38、GZJG—02—T—44砼坍落记录表隐蔽工程记录各施工单位均有规范表格自备，质量检查验评表格各施工单位自行向省、州、市质监站购买。附：施工、技术类常用表格1.单位工程技术资料目录表2.施工组织设计审批表3.施工图设计文件会审记录4.施工技术交底记录5.工程洽商记录6.单位工程质量评定表7.工程部位质量评定表8.材料、构配件检查记录9.工序质量评定表10.设备、配（备）件检查记录11.预检工程检查记录12.地勘钎探记录13.隐蔽工程检查验收记录14.焊缝质量综合评级汇总表15.防腐层质量检查记录16.电气安装工程分项自检、互检记录第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程17.电气接地装置平面示意图与隐蔽记录18.中间检查交接记录19.主要原材料及构配件出厂证明及复试报告目录20.有见证试验汇总表21.见证记录22.水泥试验报告23.砂子试验报告24.石子试验报告25.钢筋焊接接头试验报告26.砖试验报告27.沥青试验报告28.沥青胶结材料试验报告29.材料试验报告30.混凝土配合比申请单31.混凝土抗压强度试验报告32.混凝土抗折强度试验报告33.混凝土抗渗性能试验报告34.混凝土强度（性能）试验汇总表35.砂浆配合比申请单36.砂浆配合比通知单37.混凝土试块强度统计、评定记录38.砂浆抗压强度试验报告39.砂浆试块强度试验总汇表40.砂浆试块强度统计记录41.土壤最大干密度与最佳含水量试验报告42.土壤压实度（管沟类）试验记录43.压实度（灌砂法）试验记录]44.道路基层混合料抗压强度试验记录45.沥青混合料压实度（蜡封法）试验记录46.回弹弯沉记录第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程47.无压力管道严密性试验记录48.污泥消化池气密性试验记录49.供水管道水压试验记录50.供热管道水压试验记录51.供热管网（场站）热运行记录52.燃气管道严密性试验记录（一）（二）53.燃气管道严密性试验单54.燃气管道强度试验记录55.燃气管道通球试验记录56.阀门试验记录57.电气绝缘电阻测试记录58.电气接地电阻测试记录59.电气照明全负荷试运行记录60.电机试运行记录61.运转设备运行记录62.水准点复测记录63.导线点复测记录64.测量复核记录65.沉井工程记录66.打桩记录67.钻孔桩钻进记录（冲击钻）68.钻孔桩钻进记录（旅转钻）69.钻孔桩记录总汇表70.钻孔桩水下混凝土灌注记录71.钻孔桩成孔质量检查记录72.预应力张拉数据表73.预应力张拉数据表（一）（二）74.预应力张拉记录（后张法一端张拉）75.预应力张拉记录（后张法两端张拉）76.预应力张拉孔道压浆记录第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程77.混凝土浇注记录78.构件吊装施工记录79.顶管工程顶进记录80.箱涵顶（推）进记录81.沉降观测记录82.混凝土测温记录83.冬施混凝土搅拌测温记录84.冬施混凝土养护测温记录85.沥青混合料到场及铺摊测温记录86.沥青混合料碾压温度检测记录87.供水、供热管网清洗记录88.管道吹（冲）洗记录89.管道系统吹洗脱脂记录（五）、展开监理工作所需要的设备、设施及配置：仪器或设备名称型号规格数量备注办公设备电脑联想1打印机三星SCX—431复印机夏普1数码照相机尼康1办公家具1套测量、试验设备仪器或设备名称型号规格数量备注全站仪TOPLL7111电子经纬仪J2－JDA1精密水准仪C32－21卷尺50m、30m、5m5浮点工程动测仪RSM－24FD1第48页共49页n贵州建工监理咨询有限公司毕节双山新区职教园区路网一、二、四号路工程工程检测仪2弯沉仪5.4m1汽车面包1根据本工程项目需要，及时调配相关检测仪器设备。贵州建工监理咨询有限公司毕节市双山新区职教园区路网工程一、二、四号道路监理部二0一二年一月十四日第48页共49页
