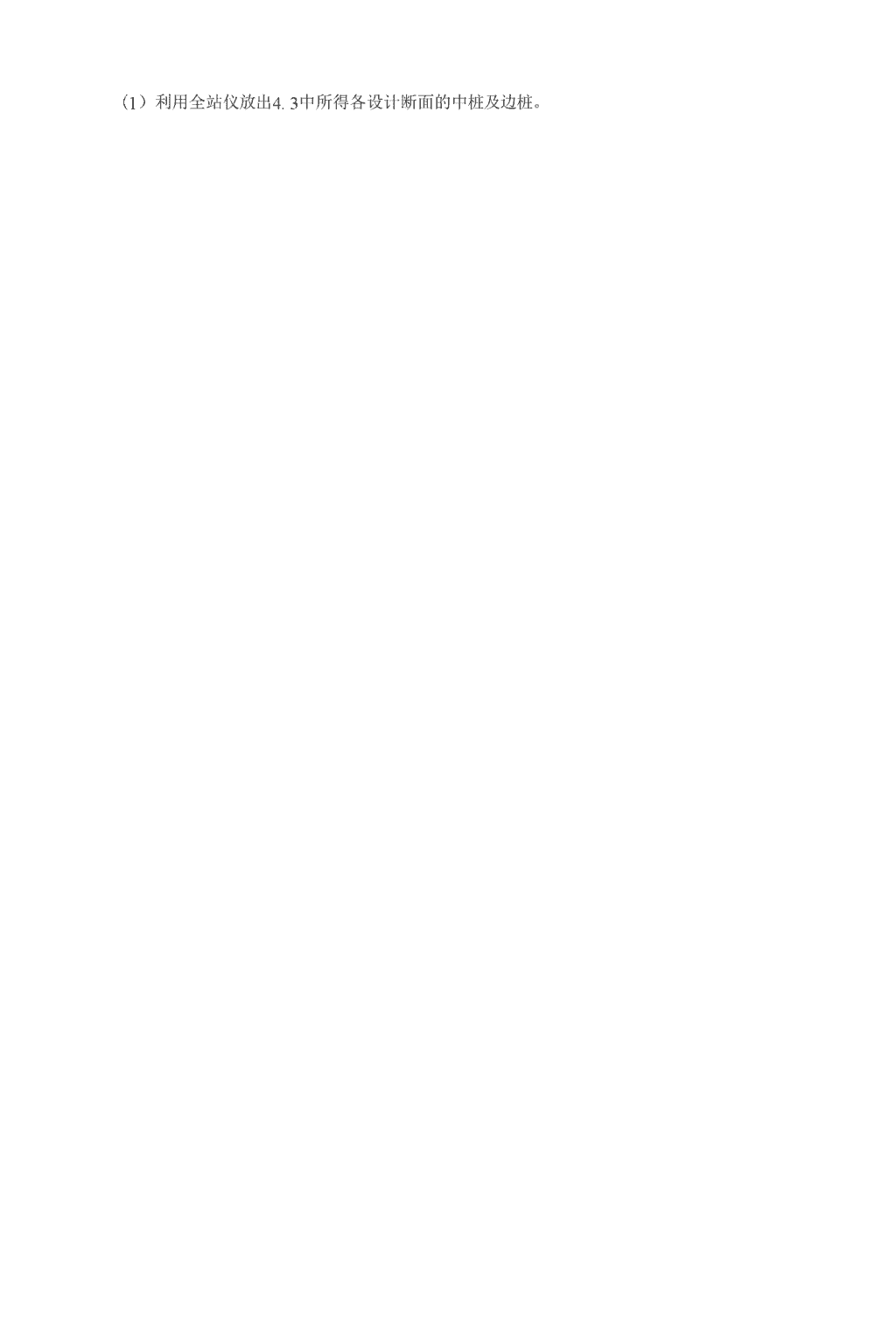

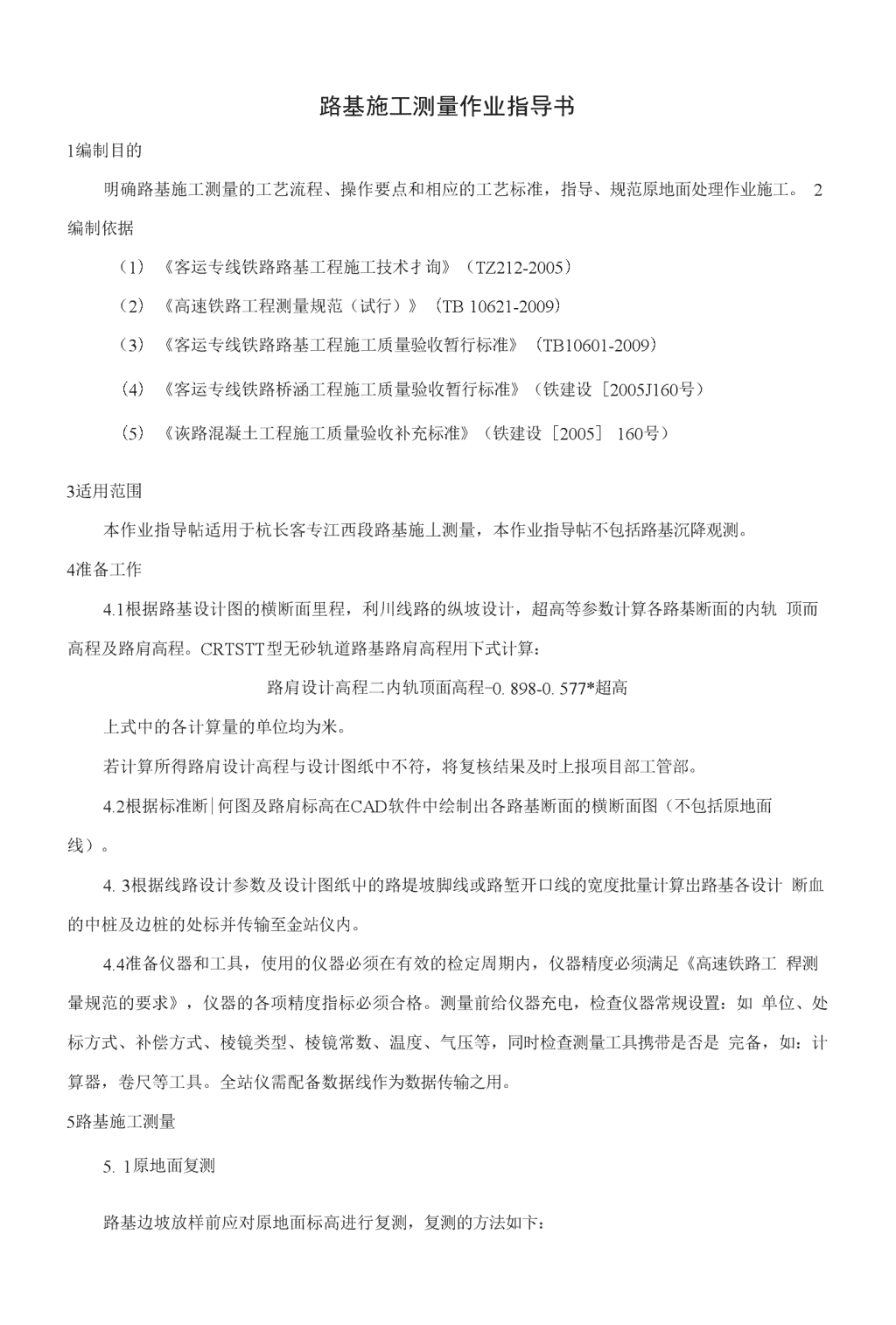

6n路基施工测量作业指导书1编制目的明确路基施工测量的工艺流程、操作要点和相应的工艺标准，指导、规范原地面处理作业施工。2编制依据（1）《客运专线铁路路基工程施工技术扌询》（TZ212-2005）（2）《高速铁路工程测量规范（试行）》（TB10621-2009）（3）《客运专线铁路路基工程施工质量验收暂行标准》（TB10601-2009）（4）《客运专线铁路桥涵工程施工质量验收暂行标准》（铁建设［2005J160号）（5）《诙路混凝土工程施工质量验收补充标准》（铁建设［2005］160号）3适用范围本作业指导帖适用于杭长客专江西段路基施丄测量，本作业指导帖不包括路基沉降观测。4准备工作4.1根据路基设计图的横断面里程，利川线路的纵坡设计，超高等参数计算各路棊断面的内轨顶而高程及路肩高程。CRTSTT型无砂轨道路基路肩高程用下式计算：路肩设计高程二内轨顶面高程-0.898-0.577*超高上式中的各计算量的单位均为米。若计算所得路肩设计高程与设计图纸中不符，将复核结果及时上报项目部工管部。4.2根据标准断|何图及路肩标高在CAD软件中绘制出各路基断面的横断面图（不包括原地面线）。4.3根据线路设计参数及设计图纸屮的路堤坡脚线或路堑开口线的宽度批量计算岀路基各设计断血的中桩及边桩的处标并传输至金站仪内。4.4准备仪器和工具，使用的仪器必须在有效的检定周期内，仪器精度必须满足《高速铁路工稈测暈规范的要求》，仪器的各项精度指标必须合格。测量前给仪器充电，检查仪器常规设置：如单位、处标方式、补偿方式、棱镜类型、棱镜常数、温度、气压等，同时检查测量工具携带是否是完备，如：计算器，卷尺等工具。全站仪需配备数据线作为数据传输之用。5路基施工测量5.1原地面复测路基边坡放样前应对原地面标高进行复测，复测的方法如卞：n（1）利用全站仪放出4.3中所得各设计断面的中桩及边桩。n（2）根据已放出的屮桩及边桩利川全站仪坐标测量法采集各测点的三维坐标并心入仪器内。采集宽度不应小于步骤（1）中所放边桥的宽度。（3）外业坐标采集完成后，内业利川全站仪数据传输软件将全站仪所采集坐标导出至电脑，并利用线路处标反算程序批量计算出测点距线路屮心的平距。（4）根据各测点的里程，平距及高程在4.2所绘CAD路基断面图中绘制原地面线，地面线与路皋边坡线的交点即为路堤坡脚点或路堑开口线点。路基横断面的CAD电子图可以作为土石方工程暈计算的依据。（5）在路基CAD横断面图屮测量出坡脚点（开口线点）至线路中心的平距及高程，并利川里程及平距计算出各断血坡脚点（开口线点）的平面他标。利用该方法可以得到各点的三维处标，将处标整理成全站仪数据传输软件可识别的数据格式批量导入至全站仪内。该坐标作为路基边坡放样的基础数据，该处标在实际放样中对能因实测地血高程有差异而进行调整。5.2路基边坡放样5.1.1图解法放样图解法适用丁地形变化不大，横断血测暈和绘图比较准确的情况下。利用5.1节步骤5中所得处标实地放出各设计断面的坡脚点，并测量实际地面高程。若实测地面高程与全站仪中所存坡脚点高程差异很小（10cm内），Ji.地势较为平坦时，可直接向线路外侧或内移动的距离即为坡脚线。AD可用下式计算：AD=AH*m上式中，m为边坡坡度，AH二现场实测地面高程-仪器所存高程当放样路堤坡脚时，若AH为止值，则AD向路基内侧，反Z则向路基外侧，路堑的移动方向和路堤相反。5.1.2逐点接近法放样在起伏不平的地面上，可采川逐点接近法进行测设，具体方法如下：（1）利用5.1.1的方法放出概略坡脚线。（2）测量地而标高h及测点平而坐标（3）利川测点平而坐标利用计算器坐标反算程序计算出测点至线路中心的平距D'（4）按照下式计算边坡桩至中桩的距离DnD二b±m*（h启一h）式中b为路基一侧宽度，h肩为该断面的路肩设计高程，”土”规定为：当为路堤时取正值，为路堑时取负值。(5)计算△D(=D-D,)，对于路堤,当厶D>0时,则将棱镜杆向外侧移动△D距离,反之则向内侧移动，路堑的移动方向与路堤相反(6)重复步骤2-5,直至AD<0.lmo路基边坡放样时同时放出路基的中桩，路堑段还应放出坡脚桩，放样完成后须对所放桩位的平面坐标及高程进行记录，并将桩位及测暈数据对作业层进行技术交底，交底中应注明各桩距线路中心的平距及填挖高度。为了防止坡脚桩和开口桩在施工中被破坏，坡脚桩和开口桩建议外移一定距离，路堑开口线桩建议外移0.5m,考虑到路基加宽，路堤坡脚桩建议外移1.5m05.3路基填挖过程小的宽度及标高控制在路基填方过程中，每填筑到一定高度，应测量路肩宽度及路肩标高，根据所测标高利用5.1.2步骤(4)的计算公式计算出该标高对应的路基设计宽度，并放样。根据此宽度修整坡面。根据实测路肩标高计算出填方高度并在桥上标注。对于挖方路段，若存在一级平台，则在开挖至一级平台的深度时，实地放出一级平台的内侧宽度，根据平台宽度再刷坡。其他平台依次采用相同方法放样，直至达到路堑坡脚设计标高。5.4路基土石方工程量复核利川5.1步骤4屮所绘路基横断面图在图上量取每个断而的的填方及挖方面积，并利川下式计算填方/挖方量V=L(S1+S2)/2*L式中V为土方量，将较长的段落按照所测断面分成若干段，SI,S2分别为一段内的首位横断面的填/挖方面积，L为该段的t度。将计算好的土方量与设计呈进行比对，若实测土方量与设计量相差较人，则仔细比较各断面实测面积与设计面积进行比对，找出面积差异较大的断血。并将复核成果以书面形式上报项廿部工管部。6.涵洞施工测量5.1原地而复测涵洞在施工测量前应对涵洞所在里程的原地面标高进行复测，同时注意涵洞的地形地物是否和设计图纸相符，若有出入则及时上报项目部工管部。5.2基准线放样n根据设计图纸和实测地血标高计算涵洞轴线点、边线点及开挖轮廓线点的坐标，并实地放样。放样完毕后记录其高程并将桩位及测量数据对作业层进行详细交底。4.3模板检查立模厉应全而检查模板平而位置及高程，基础轴线允许偏差15呱高程允许偏差±20mm,墙轴线允许偏差5nun,高程允许偏差±5mm。若实测偏差超限，则应及时调•整。模板调•整完成，经监理同意后方能进行混凝土浇筑。6.4竣工测量混凝土拆模后应对涵洞的轴线及标筒进行复测，对复测数据进行详细记录并归档。7注意事项：在路基施工测量中，应注意如下事项：（1）在施工过程中应注意控制桩的保护，测量员应告知施工人员控制桩的具体位置，并叮嘱其在施工过程中注意保护，确保控制桩不被破坏。（2）测量仪器必须经具备仪器鉴定资质的专业检定机构检定并在有效使川期限内，在口常施工放样过程中应不定期对仪器的各项精度指标进行检查，若有超限则应及时校正。（3）在测量过程中对所测数据应及时记录，内业应复核各种测量数据的止确性。（4）対所放桩位应对作业层进行技术交底，技术交底应清楚明确。（5）路基及涵洞施工完成后应及时进行竣工测量，并做好相关记录。（6）测量资料应及时整理，归档。n附1路基施工测量工作流程图n附2涵洞施工测量工作流程图
