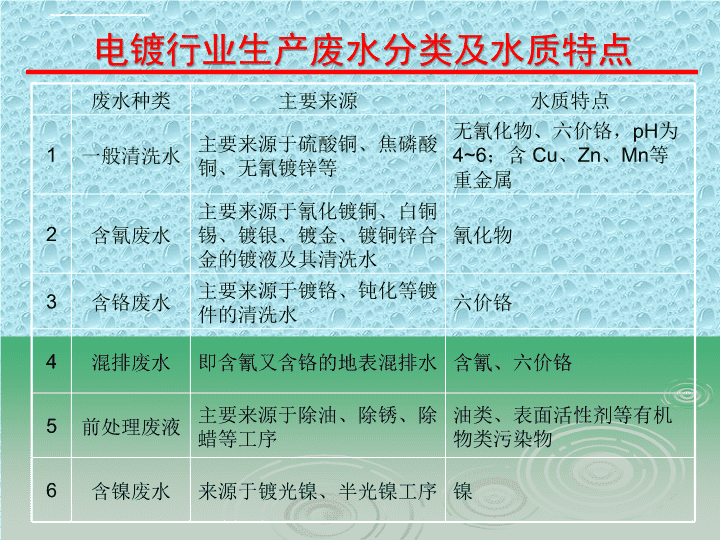

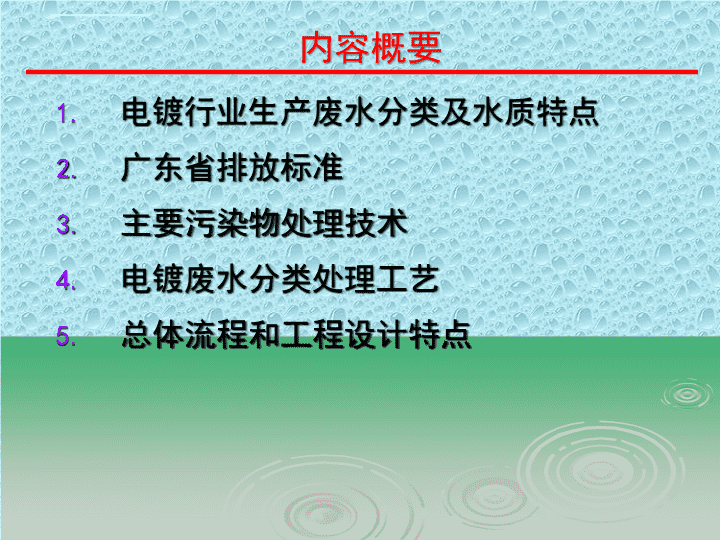

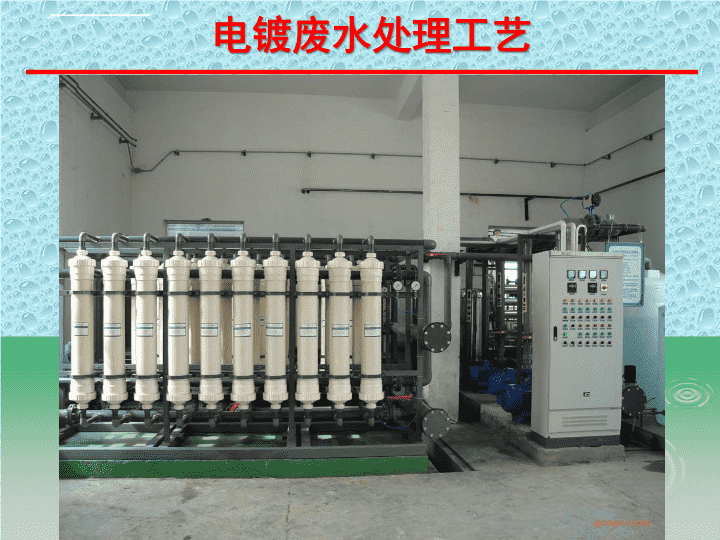

电镀废水处理工艺n电镀行业生产废水分类及水质特点广东省排放标准主要污染物处理技术电镀废水分类处理工艺总体流程和工程设计特点内容概要n废水种类主要来源水质特点1一般清洗水主要来源于硫酸铜、焦磷酸铜、无氰镀锌等无氰化物、六价铬，pH为4~6；含Cu、Zn、Mn等重金属2含氰废水主要来源于氰化镀铜、白铜锡、镀银、镀金、镀铜锌合金的镀液及其清洗水氰化物3含铬废水主要来源于镀铬、钝化等镀件的清洗水六价铬4混排废水即含氰又含铬的地表混排水含氰、六价铬5前处理废液主要来源于除油、除锈、除蜡等工序油类、表面活性剂等有机物类污染物6含镍废水来源于镀光镍、半光镍工序镍电镀行业生产废水分类及水质特点npHCOD(mg/L)总氰(mg/L)SS(mg/L)六价铬(mg/L)总铬(mg/L)总镍(mg/L)国家标准一级6~91000.5700.51.51.0二级6~91500.5150－－－－1.0三级6~95001.0400－－－－1.0广东省地方标准一级6~9900.3600.51.51.0二级6~91100.5100－－－－1.0三级6~95001.0400－－－－1.0排放标准n铬氰CODCu镍、pH等主要污染物处理技术电镀废水主要的污染物是：n主要污染物处理技术—Cr的去除含铬废水的处理方法:化学还原法离子交换法电解法活性炭吸附法n主要污染物处理技术—CN的去除含氰废水的处理方法:氯碱法臭氧法离子交换法电解氧化法活性炭吸附法n传统的氯碱法：不完全氧化段：CN－+ClO－-+H2O→CNCl－+2OH－CNCl－+2OH－→CNO－+Cl－+H2O完全氧化段：CNO－+3OCl－+H2O→2CO2+N2+3Cl－+2OH－主要污染物处理技术—CN的去除n主要是镀件清洗、除油、除蜡造成的COD。常见的处理方法有：化学氧化法；气浮法；生物处理法；主要污染物处理技术—COD的去除n化学氧化法Fenton氧化法：是产生强氧化性的羟基自由基(·OH)，从而直接氧化有机物，达到去除效果。其它氧化法：漂白水氧化法、漂白粉氧化法、双氧水氧化法、主要污染物处理技术—COD的去除nFenton氧化法原理Fe2++H2O2→Fe2++OH-+·OHFe2++·OH→Fe3++OH-Fe3++H2O2→Fe2++H++HO2·HO2·+H2O2→O2+H2O+·OHRH+·OH→R·+H2OR·+Fe3+→R++Fe2+R++O2→ROO+→······→CO2+H2O主要污染物处理技术——COD的去除n生物法是处理有机物的基本方法，也是最经济的方法。常见生物处理方法好氧工艺(接触氧化法、活性污泥法)“厌氧＋好氧”工艺厌氧过程包括：酸化(产酸)段:有机物分解为有机酸。甲烷化(产气)段:有机酸分解为甲烷。好氧处理形式：活性污泥法，最传统最成熟的工艺，大型城市污水厂大都采用活性污泥法。接触氧化法，固定化生物处理。主要污染物处理技术—COD的去除n生物处理法评价完整的“厌氧法＋好氧法”是最彻底的生化工艺。多家案例说明，生物法处理前处理废水可靠的，同时也是经济的。投药式活性污泥法彻底消除了可能发生的污泥膨胀问题。前处理废水不适宜采用接触氧化法。主要污染物处理技术—COD的去除n将化学氧化(Fenton)法与生物法成本比较：投资成本运营成本吨水处理费用(元/吨)年处理费用(以t/d计)Fenton氧化法处理一般非常高50～80万元生物法处理略高低2.0～3.0万元生化法与Fenton氧化法的处理效果基本相当，但更为经济可行。主要污染物处理技术—COD的去除n如前所述分为六类：一般清洗水含氰废水含铬废水混排废水前处理废水含镍废水电镀废水分类处理工艺n一般清洗水处理系统综合废水二级pH调整沉淀池混凝反应池砂滤装置回用水池深度处理回用到车间电镀废水分类处理工艺n含铬废水处理流程电镀废水分类处理工艺含铬废水pH调节池还原反应池一般清洗水处理系统n含氰废水的处理采用碱性氯化法，两级破氰。电镀废水分类处理工艺含氰废水pH调节池I二级破氰一级破氰一般清洗水处理系统pH调节池IIn混排废水处理系统：混排废水一级破氰含铬废水池二级破氰电镀废水分类处理工艺n生化处理系统的特点：1、有效去除COD。2、采用“投药式活性污泥法”，防止污泥膨胀。电镀废水分类处理工艺生化厌氧系统采用上流式厌氧污泥床工艺(UASB工艺)特点：完整的厌氧过程酸化+甲烷化，COD去除率高。同时改善污水好氧可处理性能。n好氧方法对比项目投药活性污泥法接触氧化法处理效果效果好较好可恢复性好，外源性接种，启动快，易修复差，内源性接种，多任其自然，难修复重金属的富积通过排泥控制重金属的浓度，避免产生富积重金属会富积与填料上，毒害微生物运行管理简单复杂、易结团维护检修基本无2～3年更换一次填料，维修费用很高，劳动强度很大；更换填料时需停止生产20-30天，污水外排造成严重污染；曝气系统不易维修。电镀废水分类处理工艺n采用化学沉淀法除镍。含镍废水的处理电镀废水分类处理工艺含镍废水PH调节池综合废水调节池混凝反应池沉淀池n按水质特点分类：含氰、含铬、一般清洗、前处理废液、混排、含镍废水等六类水；综合废水采用混凝沉淀法+砂滤－离子交换法；含氰废水采用氯碱法两级破氰；含铬废水采用还原除铬；含镍废水采用混凝沉淀法；有机废水采用“厌氧+投药式活性污泥”技术，利用生化法去除COD；现场控制、中央集中控制、PLC工控机联合控制等三级控制系统；总工艺流程
