施工组织设计方案低压油浸变压器检查安装施工监理方案资料

施工组织设计方案低压油浸变压器检查安装施工监理方案资料

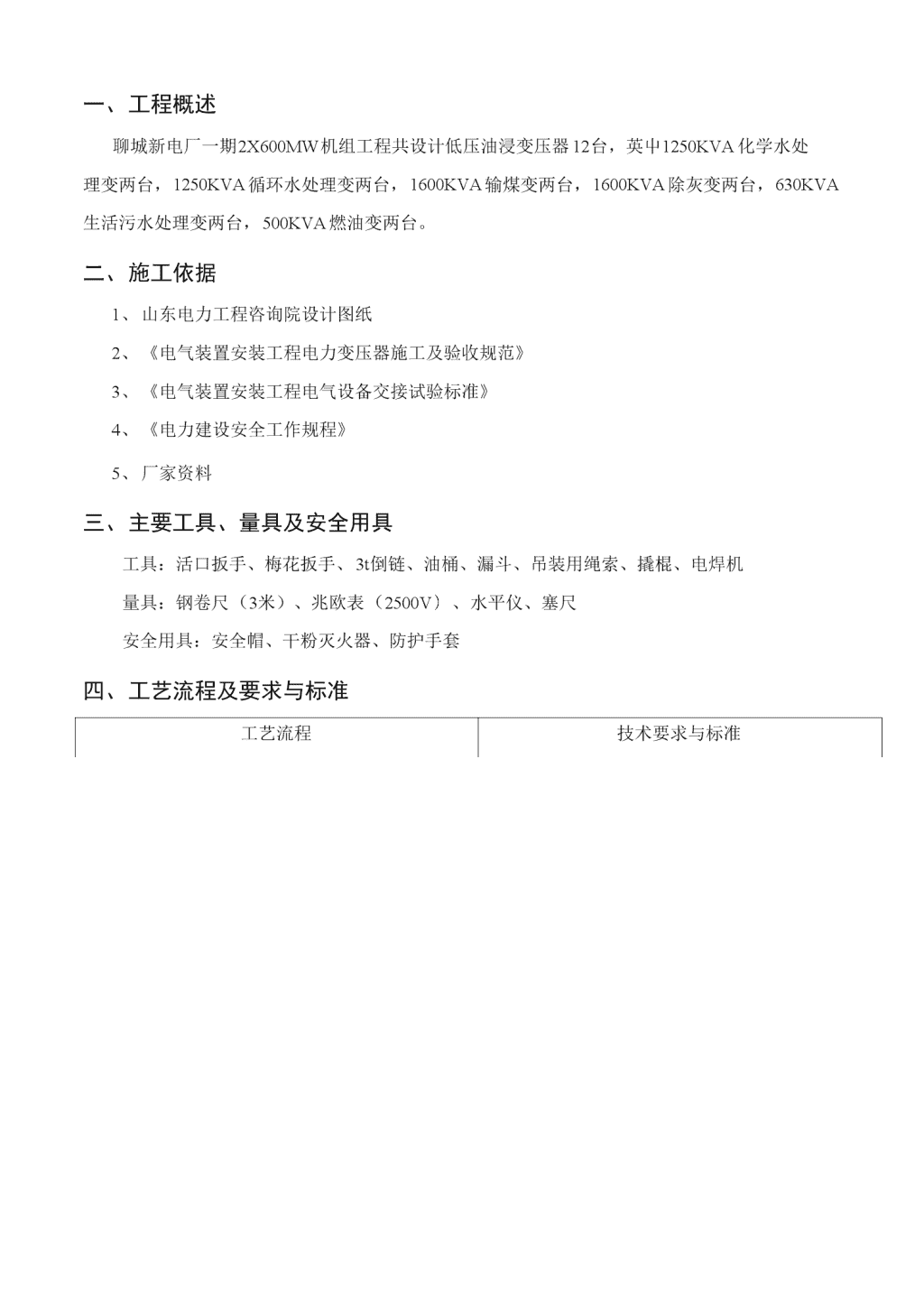

一、工程概述聊城新电厂一期2X600MW机组工程共设计低压油浸变压器12台，英屮1250KVA化学水处理变两台，1250KVA循环水处理变两台，1600KVA输煤变两台，1600KVA除灰变两台，630KVA生活污水处理变两台，500KVA燃油变两台。二、施工依据1、山东电力工程咨询院设计图纸2、《电气装置安装工程电力变压器施工及验收规范》3、《电气装置安装工程电气设备交接试验标准》4、《电力建设安全工作规程》5、厂家资料三、主要工具、量具及安全用具工具：活口扳手、梅花扳手、3t倒链、油桶、漏斗、吊装用绳索、撬棍、电焊机量具：钢卷尺（3米）、兆欧表（2500V）、水平仪、塞尺安全用具：安全帽、干粉灭火器、防护手套四、工艺流程及要求与标准工艺流程技术要求与标准n一》、施工准备1、选择吊检场地。2、根据天气预报选择适宜的吊检日期。3、备足与变压器内同型号的合格变压器油。4、变压器外观检查。%1吊检场地应平坦、干净。%1吊车性能稳定。天气晴朗，风和日丽，空气相对湿度不大于75%o%1铭牌及结线图标志清晰。%1油漆完好，无脱皮反锈。%1附件齐全，无损伤及锈蚀。%1油箱排管无损伤。%1引出线瓷套无掉瓷裂纹。n%1所有接合面密封良好，无渗漏。%1油门开闭灵活，无渗漏。%1用2500V兆欧表测量线圈对地绝缘良好。二》、变压器吊芯过程1、将变压器吊起600mm左右，旋开放油螺栓，将变压器油放入事先准备的桶中，当油位低于油箱上沿约200mm时,停止放油。2、在平坦地面把变压器放置牢稳，把3吨倒链上钩挂在吊车上，下钩通过钢索与变压器的上端盖相连。3、拆除上端盖与箱体的连接螺栓。4、慢慢起动倒链，使变压器上端盖和铁芯升起。5、当上箱盖升起约300mm时，检查铁芯与变压器本体无任何连接点后，可以用吊车垂直吊起，直到卜•铁轨与油箱上沿平齐。%1吊装绳索应经检验合格。%1油桶应干燥干净，放完油后及时上盖。螺栓应集中放置，并清点数量。起吊操作应由合格起重工和操作工配合完成。三》、器身检查1、铁芯检查2、线圈检查3、引出线检查%1铁芯迭片紧密，无碰伤变形。%1铁轨螺栓连接紧同。%1铁芯应只有一点接地，用试灯检查接地良好。%1拆开铁芯接地线，用2500V兆欧表检查铁芯绝缘良好。%1绝缘层包缠均匀，贴服紧固。%1表面完好，颜色正常。%1各绕组排列整齐，间隙均匀，油路无堵塞。%1引击线包缠贴服紧固，颜色正常，无损伤裂纹。%1裸露导体无毛刺尖角。n4、电压切换装置检查%1引线与套管连接紧固，紧固件为非磁性材料。%1裸导线相间及对地距离符合要求。%1接点引线止确，连接紧密，无松动。%1切换接点弹力良好，接触紧密。（用0.05X10毫米塞尺检查应塞不进去）%1接点位置与指示器相对位置一致。%1转轴操动灵活，分断手感明显。四》、变压器冋装1、凹装前的检查2、检查完成后，可以先利用吊车垂直下落，使铁芯慢慢浸入油屮。当上端盖距油箱上沿约150mm时，在端盖四角插入圆钢棍，使螺丝孔相互对应，然后改用倒链缓慢落下。3、紧固油箱与上端盖的固定螺栓。4、注入合格的变压器油。5、检查完毕，如不及时安装，应作好防l*j防潮的措施。%1箱底及器身无油垢、杂物。%1清点工具数量应无遗漏。在整个下落过程中，应扶好铁芯，严禁与箱体产生磨擦。所有螺栓紧固力度应均匀，使密封胶址压缩量一致且W1/3垫厚。油位刻度与环境温度一致。五》、变压器安装1、检查上建已具备安装条件。2、变压器运输由起重班配合将变压器运至现场。3、将变压器拖至安装位置，用撬棍调整其坐标，达到图纸要求。%1地面、墙壁已施工完毕。%1用水平仪检查轨道全长水平偏差应^3inmo%1用钢卷尺检查轨距偏差应在0〜+3nini之间.运输过程用棕绳牢固封车。顶盖沿气体继电器气流方向满足1%〜1.5%升高坡度要求。n4、滚轮制动器安装滚轮制动器装配紧固，应可拆卸。八》、变压器附件检查安装1、气体继电器的检查安装2、温度计检查安装3、吸湿器检查安装%1气体继电器应经校验合格。%1继电器箭头标志指向油枕侧。%1连通管管口与箱盖内表面平齐。%1温度计应经校验合格。%1插孔密封良好，无渗漏。%1毛细管外观无压扁扭曲，弯曲半径＞50mmo%1油枕连接处密封良好，无渗漏。%1硅胶颜色为兰色。%1呼吸通道无阻塞。%1油封油位高于吸湿器下口5-10mmo七》、接地1、用-50X5扁钢将轨道与接地网焊接连接。2、将木体接地线一端焊接于轨道上，另一端用螺栓与本体连接紧固。3、对焊口进行防腐处理，先刷防锈漆，再刷而漆。焊缝饱满，无虚焊，焊后纱皮清理干净。用试灯检查，本体应接地良好。五、安全风险分析序号工艺流程安全风险情况分析预防措施1变压器吊检%1吊检时碰坏设备%1吊检过程中造成油污染及油中掉入铁件，为以后安金运行造成隐患。%1由合格起重工、操作工进行操作，平稳起落。%1铁芯升降过程应扶好，严禁产生碰撞。%1吊检场地应干净清洁，远离道路，无尘土扬起。%1吊检用扳手等工具应系白布带，使用时套在手腕上，以防n③引燃变压器油，造成火灾。掉入变压器油箱中。③拆除的螺栓应记录数量，并保管好，严防掉入油箱屮。吊检现场应严禁烟火，并应配有灭火器材。2变压器安装%1运输过程中造成设备损坏。%1变压器移动时，造成人员挤伤。车辆在厂内应低速行驶，设备用棕绳可靠封车，严禁人货同车。变压器移动吋，人力应充足，指挥应统一。六、安全注意事项1、进入施工现场正确佩戴安全帽，严禁酒后进入施工现场。2、设备在运输中应低速行驶，严禁人货同车。3、变压器安装完毕，变压器室应尽快装门上锁。4、变压器就位后，变压器室内动火作业，应办理动火作业票。5、其它未尽事宜，严格按《安规》有关规定执行。6、吊罩过程中，周围严禁吸烟。七、环保注意事项1、放油及注油时，应小心操作，严防变压器油洒落地上。2、吊检时，使用的白布及棉纱，应统一收集，并移交至租赁公司。3、剩余变压器油应交给工程处仓库妥善保管。
