四川省成都市三岔湖数字招商中心工程工程旁站监理方案

四川省成都市三岔湖数字招商中心工程工程旁站监理方案

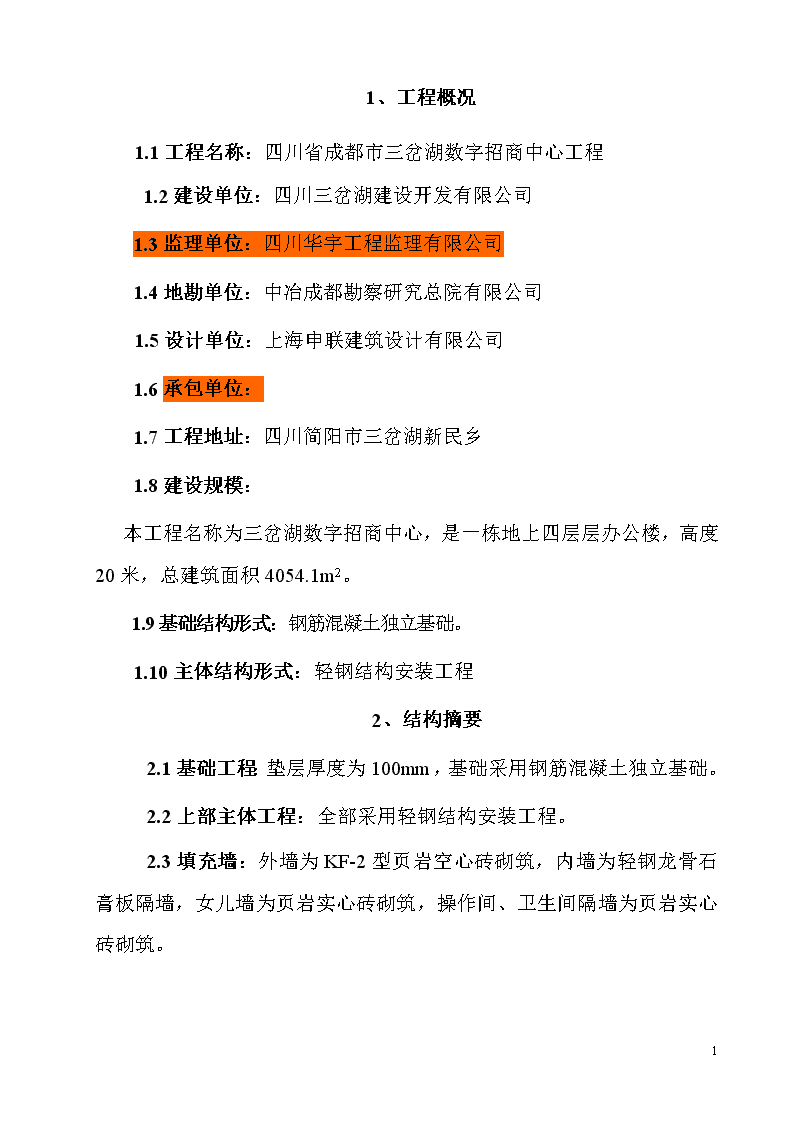

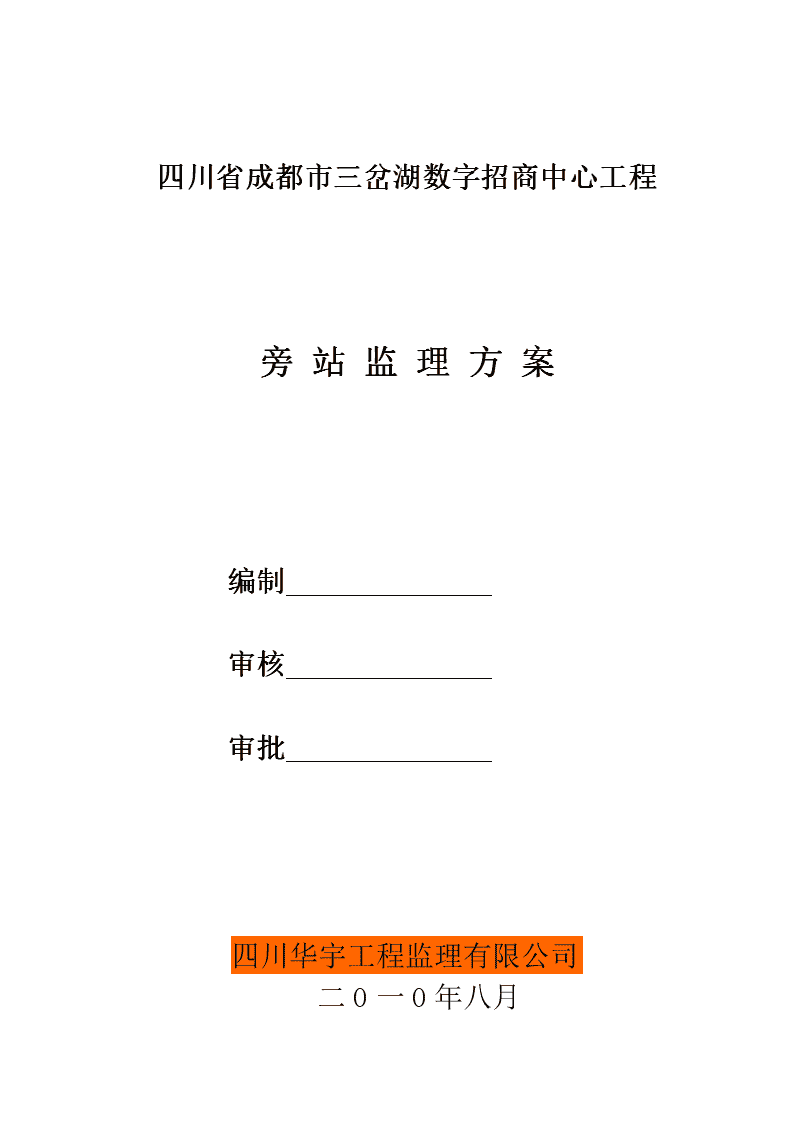

四川省成都市三岔湖数字招商中心工程旁站监理方案编制审核审批四川华宇工程监理有限公司二0一0年八月9n1、工程概况1.1工程名称：四川省成都市三岔湖数字招商中心工程1.2建设单位：四川三岔湖建设开发有限公司1.3监理单位：四川华宇工程监理有限公司1.4地勘单位：中冶成都勘察研究总院有限公司1.5设计单位：上海申联建筑设计有限公司1.6承包单位：1.7工程地址：四川简阳市三岔湖新民乡1.8建设规模：本工程名称为三岔湖数字招商中心，是一栋地上四层层办公楼，高度20米，总建筑面积4054.1m2。1.9基础结构形式：钢筋混凝土独立基础。1.10主体结构形式：轻钢结构安装工程2、结构摘要2.1基础工程：垫层厚度为100mm，基础采用钢筋混凝土独立基础。2.2上部主体工程：全部采用轻钢结构安装工程。2.3填充墙：外墙为KF-2型页岩空心砖砌筑，内墙为轻钢龙骨石膏板隔墙，女儿墙为页岩实心砖砌筑，操作间、卫生间隔墙为页岩实心砖砌筑。9n3、旁站依据3.1建设工程有关法律、法规，主要有：《中华人民共和国建筑法》《建筑工程管理条例》《中华人民共和国合同法》《房屋建筑工程施工旁站监理管理办法（试行）》3.2技术标准、规范、规程，主要有：《建筑工程施工质量验收统一标准》GB50300-2001《地基与基础工程施工质量验收规范》GB50202-2002《混凝土工程施工质量验收规范》GB50204-2002《砌体工程施工质量验收规范》GB50203-2002《钢结构工程施工质量验收规范》GB50205-2001《屋面工程施工质量验收规范》GB50207-2002《楼地面工程施工质量验收规范》GB50209-2002《装饰装修工程施工质量验收规范》GB50210-2001《建筑给排水及采暖工程施工质量验收规范》GB50242-2002《建筑电气工程施工质量验收规范》GB50303-2002《通风与空调工程施工质量验收规范》GB50243-2002《电梯工程施工质量验收规范》GB50310-2002《火灾自动报警系统施工工程施工质量验收规范》GB50166-923.3本工程的合同：建设单位与监理单位签定的建设工程监理合同建设单位与施工单位签定的建筑工程施工合同施工单位与分包单位签定的建筑工程施工合同3.4勘察设计文件：本工程的地质勘察资料经批准的设计文件（图纸、设计说明、设计指定的标准图集、设计交底会议纪要、设计变更文件、经设计确认的工程变更文件等）。3.5施工及监理文件：9n本工程的施工组织设计和监理规划4、旁站监理人员的职责4.1旁站监理人员的职责：（1）旁站监理人员的主要职责时对房屋建筑工程施工旁站监理的管理，保证工程质量。（2）对房屋建筑工程的关键部位、关键工序进行旁站监理。在基础工程方面包括：土方开挖、回填及其他结构混凝土浇筑，防水混凝土浇筑，防水层细部构造处理；在主体结构工程方面包括：混凝土浇筑。（3）旁站监理员在监理工程师指导下负责具体实施。（4）检查施工企业现场质检人员到岗，特殊工作人员持证上岗，以及施工机械、建筑材料准备情况。（5）在现场跟班监督部位、关键工序的施工、执行施工方案以及工程建设强制性标准情况。（6）检查进场建筑材料、建筑构配件、设备和商品混凝土的质量检验报告等，并可在现场监督施工企业进行检验或者委托具有资格的第三方进行复检。（7）做好旁站监理员记录和监理日记，保存旁站监理原始资料。（8）旁站监理人员发现施工企业有违反工程建设强制性标准行为的，有权责令施工企业立即整改；发现其施工活动已经或者可能危及工程质量的，应及时向监理工程师或总监理工程师报告，由总监理工程师下达局部暂停施工令或采取应急措施。（9）检查现场安全防护措施落实情况，杜绝施工人员的违章作业行为发生。9n5、旁站监理的程序和方式5.1旁站监理的程序：（1）对旁站监理人员进行旁站技术交底、配备旁站监理设施。（2）对施工单位人员、机械、材料、施工方案、安全措施及上一道工序质量报验等进行检查。（3）具备旁站监理条件时，旁站监理人员按照旁站监理的内容实施旁站监理工作，并做好旁站监理记录。（4）旁站监理过程中，旁站监理人员发现施工质量和安全隐患时，应及时上报。（5）旁站结束后，旁站监理人员在旁站记录上签字。（6）凡旁站监理人员和施工企业现场质检人员未在旁站监理记录上签字的，不得进行下一道工序施工。5.2旁站监理的方式：采用现场监督、检查的方式。6．施工现场质量管理检查记录开工日期：工程名称三岔湖数字招商中心工程施工许可证（开工证）建设单位四川三岔湖建设开发有限公司项目负责人设计单位上海申联建筑设计有限公司项目负责人监理单位四川华宇工程监理有限公司总监理工程师施工单位项目经理项目技术负责序号项目内容1现场质量管理制度9n2质量责任制3主要专业工种操作上岗证书4分包方资质与对分包单位的管理制度5施工图审查情况6地质勘察资料7施工组织设计、施工方案及审批8施工技术标准9工程质量检验制度10搅拌站及计量设置11现场材料、设备存放与管理检查结论：总监理工程师（建设单位项目负责人）年月日7．旁站监理的范围和内容9n旁站监理的范围旁站监理的内容基础工程1、卷材防水铺设及细部构造处理2、独立基础，钢筋节点隐蔽过程3、独立基础的混凝土浇筑4、土方回填1、施工测量放线：经线桩交接复核，建筑平面控制的复核，控制轴线、标高及竖向传递复核。2、土主回填：填方土质、碾压或夯实（遍数）、密实度取样见证送检。3、混凝土及钢筋混凝土结构工程：原材料见证取样送检（钢筋、水泥、外加剂、掺和料、砂、石）、混凝土坍落度检测、试块制作、送检、钢筋接头取样送检、钢筋焊接批量生产前模拟试件焊接、试验，混凝土浇筑全过程、大体积混凝土测温及温差控制。4、防水工程：原材料见证取样送检、节点处理及铺设全过程。5、挡土侧墙及剪力墙工程：原材料取样送检。6、土方开挖、模板工程、脚手架工程、起重吊装工程、施工电梯安拆（含升降）等。7、建筑外墙装饰、塑钢门窗：外墙物理性能试验（抗雨水、抗风压、平面内变形等），，原材料见证取样送检。8、安装专业：大型设备进场运输、吊装、就位，电梯的安装等，。管道试压，灌水试验、接地电阻、绝缘电阻测试、设备调试例如柴油发电机组，水、电、通风与空调、消防系统调试。有相关的出厂合格证及检测报告。结构工程1、梁、柱、板，型钢节点的焊接过程2、混凝土浇筑3、施工缝处理隐蔽工程的验收过程全程跟踪监督，另详隐蔽旁站计划建筑材料的见证取样、送样全程跟踪监督，另详见证旁站计划新技术、新工艺、新材料、新设备试验过程全程跟踪监督合同规定的其他应旁站的部位和工序从其规定9n8．见证旁站监理计划表序号工作名称见证人员1安全性检验普通硅酸盐水泥32.5~52.5级监理工程师2φ6.5、φ8、φ10、（为Ⅰ级钢筋）监理工程师3Φ12、Φ14、Φ16、Φ18、Φ20、Φ22、Φ25钢筋（为Ⅱ级钢筋）监理工程师4Φ12、Φ14、Φ16、Φ18、Φ20、Φ22、Φ25钢筋（为Ⅲ级钢筋）监理工程师5中砂监理工程师65-20石子、5-40石子监理工程师7多孔砖、混凝土砌块监理工程师8混凝土外加剂监理工程师9屋面、地下室防水材料监理工程师10混凝土试快监理工程师11砂浆试快监理工程师12保温材料监理工程师13钢筋焊接接头监理工程师14混凝土、砂浆的试配监理工程师1功能性检验塑钢门窗功能检测监理工程师2屋面淋水试验监理工程师3外墙面淋水试验监理工程师4厨房、卫生间渗水试验监理工程师9n9．隐蔽工程旁站监理计划表序号隐蔽工程旁站监理旁站人员1地基验槽监理工程师2垫层混凝土监理工程师3基础混凝土监理工程师4构造柱、楼梯混凝土浇捣监理工程师5墙体砌筑、墙拉筋监理工程师6梁、板混凝土浇捣监理工程师7屋面防水施工全过程监理工程师10．旁站监理记录旁站监理记录监理工程师或者总监理工程师依法行使有关签字权的重要依据。对于需要旁站监理的关键部位、关键工序施工，凡没有实施旁站监理或者没有旁站监理记录的，监理工程师或者总监理工程师不得在相应文件上签字。在工程竣工验收后，监理企业将旁站监理记录存档备查。9n旁站监理记录工程名称：编号：日期及气候工程特点旁站监理的部位或工序旁站监理开始时间：旁站监理结束时间：施工情况：监理情况：发现问题：处理意见：备注：施工企业：项目负责人部：质检员（签字）：年月日监理企业：项目监理机构：旁站监理人员（签字）：年月日注：本表一式二份，施工、监理单位各留一份。四川建设厅制9
