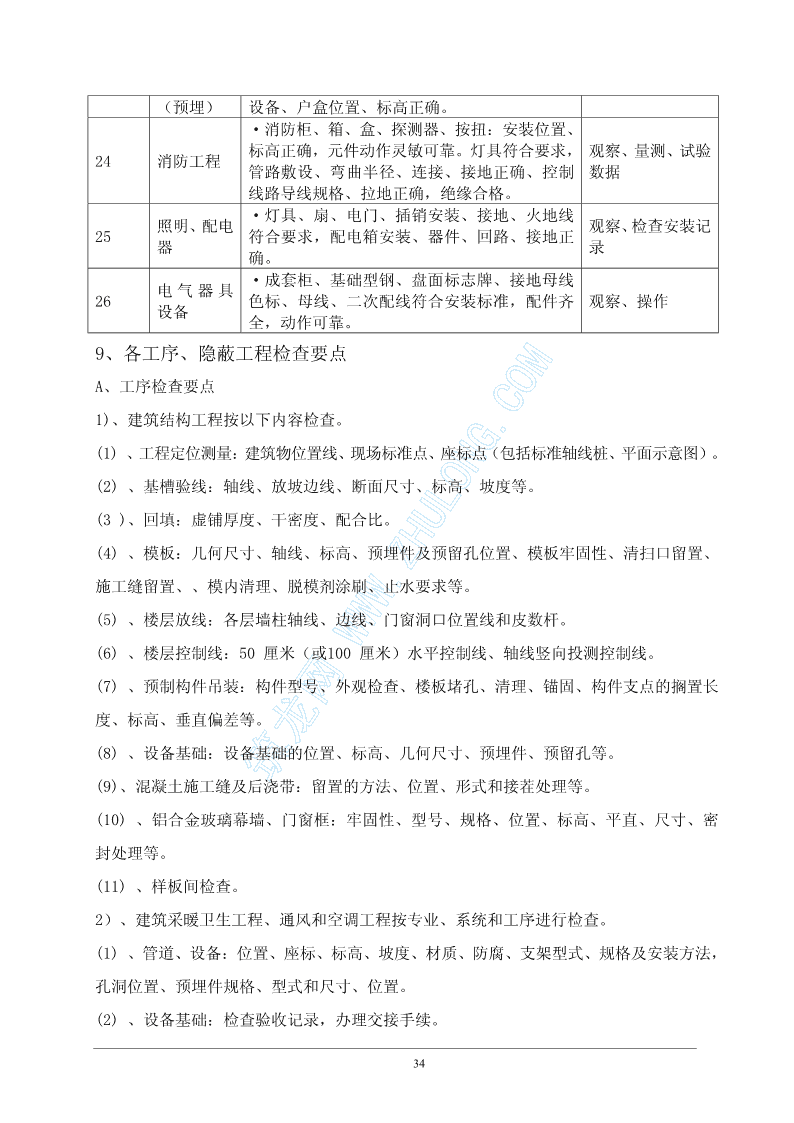

（预埋）设备、户盒位置、标高正确。·消防柜、箱、盒、探测器、按扭：安装位置、标高正确，元件动作灵敏可靠。灯具符合要求，观察、量测、试验24消防工程管路敷设、弯曲半径、连接、接地正确、控制数据线路导线规格、拉地正确，绝缘合格。·灯具、扇、电门、插销安装、接地、火地线照明、配电观察、检查安装记25符合要求，配电箱安装、器件、回路、接地正器录确。·成套柜、基础型钢、盘面标志牌、接地母线电气器具26色标、母线、二次配线符合安装标准，配件齐观察、操作设备全，动作可靠。9、各工序、隐蔽工程检查要点A、工序检查要点1)、建筑结构工程按以下内容检查。(1)、工程定位测量：建筑物位置线、现场标准点、座标点（包括标准轴线桩、平面示意图）。(2)、基槽验线：轴线、放坡边线、断面尺寸、标高、坡度等。(3)、回填：虚铺厚度、干密度、配合比。(4)、模板：几何尺寸、轴线、标高、预埋件及预留孔位置、模板牢固性、清扫口留置、施工缝留置、、模内清理、脱模剂涂刷、止水要求等。(5)、楼层放线：各层墙柱轴线、边线、门窗洞口位置线和皮数杆。(6)、楼层控制线：50厘米（或100厘米）水平控制线、轴线竖向投测控制线。(7)、预制构件吊装：构件型号、外观检查、楼板堵孔、清理、锚固、构件支点的搁置长度、标高、垂直偏差等。(8)、设备基础：设备基础的位置、标高、几何尺寸、预埋件、预留孔等。筑(9)、混凝土施工缝及后浇带：留置的方法、位置、形式和接茬处理等。(10)、铝合金玻璃幕墙、门窗框：牢固性、型号、规格、位置、标高、平直、尺寸、密龙封处理等。网(11)、样板间检查。W2）、建筑采暖卫生工程、通风和空调工程按专业、系统和工序进行检查。W(1)、管道、设备：位置、座标、标高、坡度、材质、防腐、支架型式、规格及安装方法，W.孔洞位置、预埋件规格、型式和尺寸、位置。ZH(2)、设备基础：检查验收记录，办理交接手续。UL34ONG.COMn(3）、建筑电气安装工程检查以下内容。a、明配管（包括能进入吊顶内配管）：品种、规格、位置、标高、固定、防腐、外观处理等。b、变配电装置：位置。c、高低压电源：进出口方向、电缆位置及标高等。d、开关、插座、灯具：位置。B、隐蔽工程检查要点1）、建筑结构工程检查以下内容。(1)、地基验槽：包括土质情况、标高、地基处理。(2)、基础和主体结构钢筋工程（包括预应力张拉）：包括钢筋品种、规格、数量、位置、锚固和接头位置、搭接长度、保护层厚度和除锈情况、钢筋代用变更及胡子筋处理等。(3)、现场结构构件焊接：ò钢筋（型钢）焊（连）接：包括焊（连）接型式、焊（连）接种类、接头位置、数量及焊条、焊剂、焊口形式，焊接长度、厚度及表面清渣和连接质量等。ò外墙板键槽钢筋（预埋件）焊接，大楼板的连接筋焊接，阳台尾筋和楼梯及阳台拦板等焊接。(4)、可能危及人身安全与结构连接的装饰件、连接节点。(5)、屋面、厕浴间、地下室防水层下各层做法、构造节点，地下室施工缝、变形缝、止水带、过墙管（套管）做法，外墙板立缝、平缝、十字缝接头，阳台、雨罩和外墙板的交缝等。(6)、预应力工程：波纹管的水平位置及矢高、钢绞线及锚具的随机抽样的检验、锚具的防护、灌浆孔及排气孔的设置。(7)、外墙保护构造节点：做法。筑(8)、幕墙（铝合金玻璃、铝板、石材等）预埋件：连接形式、数量、规格、焊（连）接龙质量、防腐处理，骨架构件的焊（连）接质量等。网(9)、门窗框的连接件：数量、位置、固定、防腐等。2）、建筑采暖卫生工程WW按专业、系统、部位、工序进行检验。W.(1)、主要检查项目：直埋于地下或结构中，暗敷设于沟槽、管井、吊顶及不进入设备层Z内的，以及有保温、隔热（冷）要求的管道和设备。HUL35ONG.COMn(2)、检查内容：管材、管件安装的位置、标高、坡度；各种管道间的水平、垂直净距；管道安排和套管尺寸；管道与相邻电缆间距；接头做法及质量；管径和变径位置；附件使用、支架固定、基底处理；防腐做法；保温的质量以及试水方式、结果等。3）、建筑电气安装工程(1)、主要检查项目：a、埋在结构内的各种电线导管。b、利用结构钢筋做的避雷引下线。c、接地极埋设与接地带连接处焊接；均压环、金属门窗及幕墙金属构件与接地引下线的焊接或铝合金窗的连接。d、不能进入吊顶内的电线导管及线槽、桥架等敷设。e、直埋电缆。(2)、检查内容包括：品种、规格、位置、标高、弯度、连接、跨接地线、防腐、需焊接部位的焊接质量、管盒固定、管口处理、敷设情况、保护层及其它管线的位置关系等。4）、通风空调工程(1)、主要检查项目：敷设于暗井道、吊顶或被其他工程（如设备外砌砖墙、管道及部件外保温隔热等）所掩盖的项目、空气洁净系统、制冷管道系统及重要部件。(2)、检查内容包括：接头（缝）有无开脱、风管及配件严密性试验，附件设置是否准确，活动件是否灵活可靠、方向是否正确，有坡度要求的坡度情况，设备的位置、方向、节点处理、保温及防结露处理、防渗漏功能、互相连接情况、防腐处理的情况及效果。10、施工试验控制要点1）、建筑结构工程筑(1)、验槽打钎的锤击数和地基承载力换算方法及数值。龙(2)、回填土、灰土、级配砂石、砂和石的试验报告。网(3)、砌筑砂浆的试配试验、28天试块标养抗压强度试验。(4)、混凝土的试配试验、28天试块标养抗压强度试验，W工期紧迫时的3、7、14天试W块强度试验，冬施混凝土与结构同条件养护试块抗压强度试验，商品混凝土现场塌落度试W.验，防水混凝土的试配试验、28天试块标养抗渗强度试验，特殊要求混凝土的试配试验及Z专项试验。HUL36ONG.COMn(5)、结构钢筋焊（连）接切取试件试验，预制构件（阳台、雨罩、梁、柱及外挂板等）现场模拟焊接试件试验，必试项目内容有抗拉强度、断裂特征及位置、闪光对焊应加冷弯试验。(6)、钢结构焊接的超声波或X射线探伤无损试验，高强度螺栓抗滑移系数试验。(7)、现场预应力钢筋张拉试验，预应力锚夹具硬度及锚固能力试验，预应力钢丝墩头强度试验。(8)、桩基检测试验。(9)、厕浴间、屋面防水层蓄水试验（二次试验），屋面、预制外墙板、地下室外墙的淋水试验。(10)、通风道（烟道）的通（抽）风和漏风、串风试验。(11)、垃圾道的畅通试验。(12)、铝合金门窗和幕墙的水密、气密、风密试验。幕墙的淋水试验。2）、建筑采暖卫生工程(1)、强度试验：输送各种介质的承压管道、设备、阀门和密闭箱罐，单项强度试验，系统完成后（也可分区、段）系统强度试验。(2)、严密性试验：燃气管道、设备和附件以及设计和规范有要求的项目。(3)、灌水试验：开式水箱、雨水管道、暗装或直埋地下的排水管道。(4)、吹（冲）洗试验：给水（冷、热）、采暖、消防管道及设计有要求的管道，分段及系统冲洗试验。介质为气体的管道的分段及系统吹洗试验。(5)、通水试验：给水（冷、热）、消防、卫生器具及排水系统，系统（区、段）的通水试验。(6)、通球试验：排水干、立管的系统通球试验。(7)、调试：安全阀、水位计、减压阀及水处理等附属装置，运行前调试。(8)、预拉伸：各类伸缩器安装时的预拉伸试验。(9)、锅炉的烘、煮炉。筑(10)、设备试运转：水泵、风机等设备的单机试运转，采暖系统、空调水系统、机械排水系统、压力给水系统、燃气调压系统等的全负荷试运行。龙3）、电气工程网(1)、绝缘电阻测试试验：电气设备和动力、照明线路及其他必须摇测绝缘电阻的项目的测试试验。配管及管内穿线在分项评定和单位工程竣工评定前应按系统回路进行测试。WW(2)、接地电阻测试试验：设备、系统的防雷接地、W保护接地、工作接地、防静电接地以.及设计有要求的接地电阻测试。Z(3)、电气设备安装和调试试验、试运转试验。HUL37ONG.COMna、建筑电气设备主要包括：高压电气装置及其保护系统（如电力变压器、高压开关柜、高压电机等），发电机组、蓄电池、具有自动控制系统的电机及电加热设备、各种音响、讯号、监视系统，楼宇自控综合布线、消防、共用天线、电视、计算机系统等。b、各个系统设备的单项安装调试试验，综合系统调整试验及设备试运转。c、大型公共建筑一、二类建筑及重要工程的全负荷试验。d、一般民用住宅工程的照明全负荷24小时试验。4）、通风空调工程(1)、强度、严密性试验。(2)、工作性能试验，包括管件及阀门清洗、单机试运转、系统吹污、真空试验、捡漏试验及带负荷试运转。(3)、空调调试。a、系统调试前，应有各项设备的单机（通风机、制冷机和空气处理室等）试运转试验。b、无生产负荷联合试运转的测定和调试内容应齐全，对其调试效果（系统与风口的风量平衡、总风量及风压系统漏风率等）应有过程及终了记录。设计和使用单位有特殊要求时，可另行增加测定内容，如恒温、恒湿系统、洁净系统等。c、有特殊要求的重要工程，如人防工程，应按专门的规定及要求进行检查并记录。筑龙网WWW.ZHUL38ONG.COMn11、主要检测内容施工前施工中施工后分部子分部检验检验检验M测量测量测量OC①开挖层厚①场地标高.②喷射混凝土厚①抗拔力试验基坑开挖支①地面标高引测②地面平整度G度检查②喷射混凝土强度①土质密实度护工程N②基坑尺寸放线③坡顶水平位移、沉③坡顶水平位移、试验O降基L沉降U础H①桩身长度人工挖孔桩①开挖方线①桩身垂直度①持力层岩质Z桩径尺寸②桩底标高工工程②桩心位置复合②桩心位置校准②桩身垂直度.③桩端扩底W程WW①原材料①混凝土试块混凝土基础①定位放线②混凝土配①定位放线①几何尺寸②平整度垂直混凝土坍落度工程②标高合比②几何尺寸②标高度网③钢筋接头③裂缝开展①原材料龙①几何尺寸②混凝土配①混凝土试块筑①定位放线②标高主体混凝土主体①定位放线合比②平整度垂直②几何尺寸混凝土坍落度③沉降观测结构工程②标高③钢筋接头度③标高④垂直度④钢结构焊③裂缝开展⑤全高接39nMOC.GNOLUHZ.WWW网龙筑40n续上：主要检测内容二施工前施工中施工后分部子分部检验检验检验测量测量测量MO①砂浆配合比C②砂浆饱满度、灰①混凝土试块①砌筑材料主体.①定位放线缝厚度②平整度垂直砌体主工程②原材料几何尺寸几何尺寸结构G②标高③拉结筋数量规度③砂浆配合比N格、位置O④砌体平直度LUH①原材料①基层处理①平整度楼地面工程标高标高Z②配合比②配合比②密实度.装W①平整度、垂直度①平整度、垂直①放线W①原材料①几何尺寸①几何尺寸墙面吊顶②材质色泽度饰②标高W②配合比②标高②标高③线角②观感装网①三性试验①喷淋试验修②构件尺寸①固定方法①放线龙①几何尺寸①几何尺寸②平整度垂直铝合金门窗③防雷接地电阻测②塞缝密实度②标高②标高②标高度试筑③平整度垂直度③开启灵活④塞缝材料本合比41n续上：主要检测内容三施工前施工中施工后分部子分部检验检验检验测量测量测量地下室外墙、M①基层处理①厚度防①防水材料屋面O②配合比②蓄水试验、淋水②配合比卫生间C③涂层厚度、密实度水试验.④卷材层数粘结度G①原材料N②相溶性试验幕O③胶体试验①平整度垂直度①定位放线①几何尺寸①平整度垂直度①几何尺寸L④防雷接地电阴测②淋水试验②标高②标高②塞缝密实度②标高墙U试③观感H④抗拨试验Z.⑤物理性能试验W①管道压力W②防付层厚度给W①设备安装③回填密实度①管材②管线安装④电火花测绝缘①定位放线①放线①放线排②阀门③防付层厚度②标高网②标高②标高度③构配件④焊接检查⑤水质化验水龙⑤打压试验⑥计量表校验筑⑦喷淋头、烟感器试验42n续上：主要检测内容（四）施工前施工中施工后分部子分部检验检验检验测量测量测量①管道压力M①设备安装②风管严密性O①放线②管线安装空调①定位放线①钢板管材③风压C②标高③管道焊接检查通风.②标高②保温隔热材料④风速③几何尺寸④保温隔热材料G⑤水温、气温⑤风管严密性N⑥系统调试OL①导线设备绝缘电U②阻测试H①电缆、导线③接地接零电阻测①定位放线Z②计量仪表检定①放线①设备安装试.②标高W③配电箱②标高②管线安装④设备调试W④开关插座⑤照明全负荷W⑥大型灯具牢固性⑦系统功能测定网①导线设备绝缘电①导轨安装阻测试①定位放线①电缆导线龙②设备安装②接地接零电阻测②标高③管线安装试筑③调试试运转43n12、常用建筑材料质量监理措施要保证建设工程质量，首先要确保所使用的全部原材料及现场制作的混凝土、砂浆的质量。严格执行建设工程质量检测见证取样、送样暂行规定，认真履行见证取样职责，并作好见证取样和信息反馈的记录；以保证检测工作的科学性、公正性和正确性；从而确实保证整个工程的质量。对进场使用的所有建筑材料、成品、半成品必须申报监理人员，在审核了材料的质量证明单、检测试验报告以及对现场材料查验合格后方可使用在本工程上。如质量证明单、检测试验报告为复印件时，复印件上必须注明原件存放单位，并盖该单位的红印章，还要注明复印日期和复印人的签名或盖章。1)钢材建筑工程项目中常用的钢材质量均应符合现行国家标准的规定。监理工程师主要监控的内容如下：a钢材进场时，首先必须审核厂方提供的质量证明单，其内容主要为机械性能；此外，还必须对进场钢筋的规格、数量、炉批号等进行核查以确保进场钢材与质量证明单的对应。b按现行国家规范规定抽样作钢材的机械性能（包括屈服强度、极限强度、伸长率和冷弯性能）试验、合格后方可使用。c使用中若采用焊接接头的，应按国家规定作焊接接头强度试验。d钢筋在加工过程中，如发现脆断、焊接性能不良或机械性能显著不正常时，应根据现行国家标准对该批钢筋抽样进行化学成分检验或其他专项试验。e.钢筋接头如采用其他新型接头（如锥螺纹接头等）须按专门规定取样进行试验。从每批钢筋中抽取二根，每一根钢筋各截取一段拉力及弯曲试件。拉伸试件每组二根，小于筑0，L=300~400；2~32，L=350~450；弯曲试件每组二根，2~32，L=350~400。龙2)水泥网监理工程师应重点审查：W(1)水泥进场时应审查生产厂提供的质量证明单。WW(2)水泥使用前必须进行复试，复试合格者，方可用于工程。.Z(3)复试的内容主要有：细度、安定性、凝结H时间、标准稠度和烧失量；三氧化硫、氧UL44ONG.COMn化镁等有害物质含量，强度包括三天、七天的抗压、抗折强度。(4)凡氧化镁、三氧化硫、初凝时间和安定性中的任一项不符合现行国家标准规定或强度低于该品种水泥最低标号指标者，均为不合格产品。(5)凡细度、终凝时间、烧失量和混合材料掺加量中的任一项不符合现行国家标准规定或强度低于商品标号规定的指标者，均为不合格产品。(6)水泥检验按同品种同标号编号和取样。每一编号为一取样单位。袋装水泥取样应有代表性，可连续取，亦可以20个以上不同部位取等量样品，总量至少12公斤。3)石子(1)进场石子应有生产厂的质量证明单。使用前应抽样进行复试，复试合格后方可用于工程项目上。(2)应选用坚硬的石子，一般可采用压碎指标值进行控制，≥C60强度等级的混凝土所用的石子，应抽样进行强度抗压试验，其他情况下如有怀疑或认为有必要时，也可进行岩石的强度试验。(3)拌制混凝土宜用级配良好的连续粒级卵石或碎石，并注意颗粒级配和针片状石子的含量、含泥量以及硫化物、硫酸盐、有机质等有害物质的含量不得超过规定的标准。(4)对重要工程的混凝土使用的碎石或卵石应进行碱活性检验。（5）质量检验应按同产地、同规格分批验收。以200～400M3或600吨为一验收批，用人工均匀取样，缩分法采集试样所需数量，一组约为30～40公斤。筑4)砂龙(1）进场砂子应有生产厂提供的质量证明单。使用前应经复试，复试合格后方可用于工网程项目上。(2）选用坚固性好的砂子。着重审核其颗粒级配和细度模数，并注意其含泥量、泥块含WW量以及云母、有机质、硫化物、硫酸盐等有害物质的含量均不得超过规定的含量。W.(3)配制混凝土时，必须使用中砂。ZH5)砖UL45ONG.COMn(1)外观质量检查：如尺寸偏差、裂纹、缺棱掉角等。(2)审核出厂质量证明单，其内容有：ò砖的强度、等级；ò耐久性能（包括抗冻、泛霜、石灰爆裂和吸水等）试验。(3)现场抽样复试一般不需复试，只有在无质量证明单或作为承重墙而对砖的质量有疑问时才进行复试。6)防水材料监理工程师主要监控以下内容：(1)外观检查如常温下易于展开，毡面无孔洞、裂纹，边缘缺口大小和处数均有限制；每卷油毡的接头不应多于一处等。(2)审查出厂质量证明单其内容有：a、单位面积重量；b、不透水性；c、吸水性；d、耐热度；e、拉力强度；f、柔度等。不同品种内容略有不同。(3)应进行检验、复验合格后方可使用。(4)沥青防水卷材的物理性能应检验拉力、耐热度、柔性和不透水性。7)新型材料新型材料不胜枚举，使用中应掌握以下原则：新材料需经过检验或试验，通过技术鉴定，且已制定出材料使用的标准工艺及操作规程，还应符合设计要求的技术指标和质量要求的方可使用。筑13、本工程主要专业的质量控制措施龙1)、主体工程的质量控制措施网A、钢筋工程：钢筋工程属于隐蔽工程，在浇灌混凝土之前，监理单位在施工单位自检合格的基础上再作检查，包括检查钢筋规格、型号、间距、数量、连接、预埋件、预留W孔洞的位置等，并做好隐蔽工程记录。WWB、模板工程.Z在现浇钢筋混凝土结构施工中，对模板的基本要求是：要保证结构各部分的形状、尺HUL46ONG.COMn寸相互间位置准确；具有足够的强度、刚度及稳定性；构造简单、装拆方便；接缝要严密，不得漏浆。监理工程师对模板逐项检查。模板的选用应考虑：经济、省料、耐用、安装与拆除方便、机械使用费低、混凝土质量好、能收到最好的经济效益等。因此，要因地制宜，就地取材。尽量采用先进技术，达到快、省、好的目的。C、混凝土工程a.混凝土工程包括配料、计量、搅拌、运输、浇筑、振捣和养护等工序，各个工序是紧密联系和影响的，任一工序出现问题，都会影响混凝土工程的最终质量。因此，必须保证每一工序的施工质量，以确保混凝土结构的强度、刚度、密实性和整体性。b.在原材料质量保证的条件下，严格控制混凝土的配合比、坍落度及混凝土搅拌时间、留好混凝土试块。c.混凝土浇捣时，监理人员要旁站监理，保证混凝土浇筑的连续施工，需要留施工缝时，其位置应在浇筑之前确定，且应符合有关规定。d.掌握好拆模时间，加强混凝土养护工作。D、砌体工程a.砌体工程系指用砖、石和各种砌块与砂浆砌筑而成的结构工程。选用材料和砌筑施工为两项影响工程质量的关键因素，监理工作的重点也就是抓住这两个关键因素。b.砖砌体内预埋管线、留洞要事先留好，不要事后在墙上开槽、挖洞，以免影响砌体质量。c.墙体拉结筋必须按规定预埋、预留。E、对于屋面防水应作为筑一个重要问题加以重视，选好防水材料，设计好防水做法，注意控制施工质量。龙本工程可能有半地下室车库，地下防水是防水重点。工程监理将对下列关键工序实施网监控：a.根据地质报告提供的水文地质情况核W实设计中采用的防水措施的可靠性，地下室W防水宜以混凝土结构自身防水为主；W.b.严格控制混凝土的配比，注意砂石级配及含泥量控制，必要时加入微膨胀剂；Zc.控制模板制安、防止走模。HUL47ONG.COMnd.控制一次混凝土投料量，确保振捣质量。F、地面、墙面等，块材镶贴施工，灰浆必须饱满，不出现空鼓，饰缝要横平竖直，表面平整。G、土建施工与其他各专业施工应相互协调、密切配合，及时准确做好预埋件工作，避免事后敲打，以确保工程的整体质量。2）、装饰工程的质量控制措施A、装饰工程的质量控制措施装饰工程包括室内装修和室外装修，它的质量优劣直接影响工程的形像以及正常使用。同时它是造价控制的重要工作。因此，监理工程师必须从设计标准、装饰材料的选择、装饰施工组织等方面实施全过程控制。a．根据造价情况、业主要求及公众心理接受程度,依据国家规范，组织对装饰设计的评价。b.核实设计审查中所提要求是否在进一步设计中得以解决。c.协助业主选择装饰施工队伍要求注重信誉,服务质量一流,具备一定的品牌知名度的施工企业。d.根据工程施工进度,编制材料的采购计划。e.根据材料采购计划及设计要求,协助业主或承包商采购装饰材料、采集样品。f.严格把好建筑材料进场关,检查材料的出厂证、合格证,同时检查进场材料与采集样品的符合性。在采集的样品逐步得到设计、监理、特别是业主共同确认后,要求施工方先做样板,在颜色搭配,色泽深浅,以及分格、分块、帖法等,得到确认后方可允许施工队筑进行大面积施工.龙g.严格审查施工组织设计、检查施工企业质量保证体系是否能有效运转。h.按规定搞好隐蔽工程的验收。网i.协调空调、水、电、土建等与装饰相关的专业的工作,避免错漏和返工。WB、装饰工程质量监理要求：W⑴一般抹灰W.①各抹灰层之间及抹灰层与基体之间必须粘结牢固，无脱层、空鼓，面层无爆灰和裂ZH缝等缺陷。UL48ONG.COMn②普通抹灰要求:表面光滑、洁顺、接槎平整；③中级抹灰要求：表面光滑、接槎平整、灰线清晰顺直；④孔洞、槽、盒和管道后面的抹灰表面应尺寸正确，边缘整齐，光滑；管道后面平整；⑤护角和门窗框与墙体间缝隙的填塞质量：护角材料、高度符合施工规定；门窗框与墙体间缝隙填塞密实，表面平整；⑥分格条（缝）：应宽度、深度基本均匀，楞角整齐，横平竖直、通顺；⑦滴水线和滴水槽：流水坡向正确；滴水线顺直，滴水槽深度、宽度均不小于10mm；⑧外窗盘（台）向窗洞两边延伸长度应一致，宜等于窗台盘（台）厚度；窗盘应粉出20mm以上的排水坡，并不得将抹灰粉至窗框下槛下口以上（俗称咬框子），必须以下口坐进2~3mm，并抽出20mm的圆弧；滴水槽应做成嵌条式滴水槽，并宜采用10mm×10mm两边倒斜口的嵌条；⑨一般抹灰的允许偏差和检验方法见下表⑵装饰抹灰①各抹灰层之间及抹灰层与基础之间必须粘接牢固，无脱层、空鼓，面层无爆灰和裂缝等缺陷；一般抹灰的允许偏差和检验方法项允许偏差（mm）项目检验方法次普通中级高级1表面平整542用2m直尺和楔形塞尺检查2阴、阳角垂直—42用2m托线板和尺量检查筑3立面垂直—534阴、阳角方正龙—42用200㎜方尺检查5分格条（缝）平直—网3—拉5m线和尺检查②玻璃安装时玻璃裁割尺寸应正确，安装必须平整、牢固无松动现象。W③有关玻璃安装所用的固定件均要符合设计要求和规范规定。WC、装饰工程质量要点W.⑴抹灰工程ZH①先作样板，再大面积施工。UL49ONG.COMn②抹灰用原材料应符合质量要求，门洞口与框之间缝隙先用水泥砂浆填塞严实，有一定强度后再用水泥砂浆找平。③抹灰面的基层应平整、洁净、湿润，表面光滑者应凿毛，不同基层材料相接处应按设计和规范要求铺钉金属网。④抹灰砂浆的品种，配合比（或强度）应符合设计规定，抹灰砂浆必须有良好的和易性，并具有一定的粘结强度，严格禁用过夜灰。⑤为加强抹灰层等基层的粘结，可先抹一层掺10%的107胶的1：1水泥砂浆，厚3mm。或在抹灰砂浆中掺入乳胶或107胶。⑥每次抹灰层厚度不超过8—10mm，控制好各层抹灰面之间的停歇时间。⑦墙体表面的浮灰、污物应在抹灰前清净，基层不平整的要剔平补平，抹灰前墙面应洒水湿润。⑧为防止抹灰层起爆，要求石灰膏淋制熟化时间不少于15天；控制砂子细度，不得用过细砂；应采用同标号同批号合格的32.5普通硅酸盐水泥。⑨内墙抹灰要做五条线：阴阳角应呈横平竖直通线、立墙与顶棚相交部位应竖直通线、门窗洞口交角应方正呈横平竖直线、踢脚板上口平直通线与地面相交部位应竖直通线。⑩装饰抹灰的面层厚度、颜色图案应符合设计要求。同一工程应选用同厂、同批涂料，涂衬配制时配比要一致，施工时应严格执行操作规程。⑴饰面板（砖）及乳胶漆工程①内外墙乳胶漆：先按有关设计和规范要求做好基层施工，保证足够的强度，无凹凸缝隙，无孔洞，无粉化、起砂、掉皮、起鼓等现象。基层不平的要用腻子刮平，用砂纸打磨完毕方可进行下一道工序施工。面层全面作业前，作小块试验，检验其粘结力，遮盖筑力和结膜强度。经业主、监理、龙设计、质监确认后方可大面积施工。乳胶漆面层的施工要严格按照有关操作工艺进行，防止透底、接槎明显、网刷纹明显、分色线不直、色差等质量通病的出现。②对天然饰面板进行选择，剔除缺边掉角，风化裂纹和局部污染，颜色不一致的板。WW③对饰面砖的规格尺寸应每块挑选，分类堆放，对偏差过大者应剔除。W.④镶贴方法、予埋件、龙骨、钢筋网，连接方法及所用材料应符合Z设计和有关规范要求。⑤饰面用的瓷砖贴前应清洗，用水浸泡至不冒气泡为止，且不少于2h，待表面晾干HUL50ONG.COMn后方可贴。⑶吊顶工程：轻钢龙骨吊顶施工方要按设计图及有关规范要求根据平面尺寸绘制吊顶平面图及节点大样报监理、建设单位审查再施工。3）、门窗安装监理控制措施A门窗框安装前应具备下列条件：①安装门窗框的预留砖洞口的宽度、位置、水平标高（从室内地面以上50CM水平控制线显示量出）、垂直度经施工单位自检、专职检和监理复核无误。②沿整个建筑物高度方向的侧面垂直控制线已在外墙面上挂线标出，以及它的逐层相邻上口、下口控制标高已拉线校核、验收完毕。③工程所用的门窗框、扇规格、尺寸、型号及数量符合设计要求。门、窗必须有合格证、质保单。④使用铝合金门、窗，应根据文件规定，凡进入现场的铝合金门窗必须注明气密性、水密性、抗风压强度等技术性能检测指标，并经外观检查合格后，方可用于工程上。⑤木门框的外侧面已涂刷水柏油，并已抄好头度油（清油打底）。B.门窗框安装时的操作要点：①门窗型号必须符合设计要求；安装前进行外观检查，如质量不符合规范、标准要求，不准安装。②了确保墙上下层门窗在同一垂直位置上和同一水平位置，在“嵌档子”之前，应先在外墙面自顶层至底层投一垂线作为定位尺寸的标准。门窗的高度控制按室内水平线起量，用逐层拉通线进行控制门窗的水平位置。筑③如用铝合金门、窗其安装质量必须符合建筑装饰工程施工及验收规范（JGJ73－91）龙有关规定。网4）、屋面工程质量监理要点A、屋面工程质量要求：W⑴本工程主要有混凝土屋面结构层。WW⑵屋面找平层材料及配合比，必须符合设计及规范要求，无脱皮起砂空鼓现象。.Z⑶选用的防水卷材质必须符合技术要求，有出厂合格证，并按规定取样送检合格。H⑷屋面防水卷材施工要严格有关规范规定进行，确保封贴牢固，封盖严密，无滑移翘UL51ONG.COMn边起鼓缺陷。⑸找平层①找平层的材料配合比必须符合设计要求和施工规范规定；②屋面（含天沟、檐口）找平层的坡度，必须符合设计要求；③找平层表面质量：水泥砂浆找平层表面应无脱皮、起砂等缺陷；沥青砂浆找平层表面应密实，无蜂窝缺陷；④找平层与突出屋面结构的连接处和转角处应做成圆弧形或钝角，且整齐平顺；⑤表面平整度的检验方法用2m靠尺和楔形塞尺检查。⑹隔热保温层①保温材料的容重、导热系数和含水率以及配合比，必须符合设计要求和施工规范；②松散保温材料，应分层铺设压实适当、表面平整、找坡正确；③板状保温材料，应紧贴基层、铺平垫稳、找坡正确、上下层错缝并填嵌密实；④整体保温层，应拌合均匀、分层铺设、压实适当、表面平整、找坡正确；⑤松散保温材料严禁在下雨天铺设；板状保温材料应在气温不低于5℃时施工；⑺卷材防水①油毡卷材和胶结材料的品种、标号及玛蹄脂配合比，必须符合设计要求和施工规范的规定；②防水层严禁有渗漏现象；③卷材防水层的表面平整度应符合排水要求，且无积水现象；④卷材铺贴质量应保证冷底子油涂刷均匀，搭接长度符合施工规范规定，粘贴牢固，无滑移、翘边缺陷；⑤泛水、檐口及变形缝应粘贴牢固，封盖严筑密；卷材附加层、泛水立面收头等做法符合施工规范规定；龙⑥排气屋面孔道的留设应保证排气道纵横贯网通，无堵塞；排气孔安装牢固，位置正确，封闭严密；⑦卷材的搭接宽度、外观质量应符合设计及规范要求WW⑧高聚物改性沥青防水卷材的外观质量应符合如下要求；W.Z高聚物改性沥青防水卷材的外观质量HUL52ONG.COMn项目外观质量要求断裂、折皱、孔洞、剥离不允许边缘不整齐、砂砾不均匀无明显差异胎体未浸透、露胎不允许涂盖不均匀不允许⑨合成高分子防水卷材的外观质量要求应符合下表的要求；合成高分子防水卷材的外观质量项目外观质量要求折痕每卷不超过2处，总长度不超过20mm杂质大于0.5mm颗粒不允许2胶块每卷不超过6处，每处面积不大于4mm缺胶每卷不超过6处，每处面积不大于7mm，深度不超过本身厚度的30%⑻细石混凝土屋面①原材料、外加剂、混凝土防水性能及强度必须符合施工规范规定；宜采用普通硅酸盐水泥，其标号不应低于32.5号，粗骨料的最大粒径不宜超过15mm，含泥量不应大于1%，细骨料宜用中砂或粗砂，其含泥量不大于2%；②细石混凝土防水层的坡度应采用结构找坡的方法，不允许屋面有积水现象；③细石混凝土防水厚度应均匀一致；表面应平整，压实抹光无裂纹、起壳、起砂等缺陷；④泛水、檐口、分格缝等应做法正确，泛水高度不低于120mm；分格缝的设置位置和间距符合施工规范规定，分格缝上口宽度应为筑20mm，下口宽度应为12mm，分格和檐口顺直；⑤细石混凝土屋面的尺寸要求、允许偏差应符合下表；龙细石混凝土屋面的尺寸要求、允许偏差和检验方法网项次项目尺寸及允许偏差（mm）检验方法1表面平整度W5用2m靠尺和楔形塞尺检查2泛水高度≥120W尺量检查W⑼水落管.Z①水落管上下节管连接应紧密，承插方向、长度、排水口距地高度和管箍间距等应符合施HUL53ONG.COMn工规范规定。弯管的结合角度应成钝角，水落管正、侧视顺直；接头承插长度应小于40mm，管箍间距每节管子至少应设一个管箍，其最大间距不宜大于1.2m；排水口下端应加135°的弯头，距散水坡或明沟的高度不大于200mm（宜为80-100mm），水落管距墙面不应小于20mm；②阳台、雨篷出水管的长度和坡度应正确，上下位置对齐，无存水。⑽屋面防渗漏的监控①对设计存在问题通过图纸会审来实现。②屋面结构施工时应尽量一次浇筑完毕，防止产生施工缝，屋面结构负弯钢筋较多，浇筑混凝土时应加强保护，防止钢筋变形，屋面的撑和模板不可过早拆模，以防产生裂缝。③加强屋面养护。④对防水材料和防水施工加强监控。5）、卫生间和厨房地面防水监理控制措卫生间地面是最易渗漏的部位，在做地面饰面前，做高分子合成树脂防水涂膜防水层，有助于解决渗漏问题，使用这种材料的优点是冷施工，不用燃烧、加温，能在潮湿（不含明显水渍）的基层很好的粘合。A.操作程序进场材料检验基层处理加固处理筑大面施涂龙B.操作要点网a.进场材料检验W进场材料要有厂方提供的有效的带测试技术数据的质保书及材料出厂证明书，并从现W场随机取料送建料所专门部门进行检测。检测合格后方能在工程中使用。W.b.基层处理ZH基层要平整，不能有凹凸。突出物必须凿去，凹处可用掺107胶的水泥砂浆补平。UL54ONG.COMn基层砂浆不能起砂，要有一定的强度。起砂地坪必须重新修补。基层要干燥不能有浮灰。除了清扫干净之外，必须用吹风机或吸尘器吸尽浮灰。地面与墙相交的阴角部位，先用水泥砂浆嵌八字角或小圆孤。c.加固处理基层大于1mm的裂缝必须嵌平，在上面先做一层加无纺布的防水层加强，宽10cm，裂缝居中。地坪与墙相交的阴角部位，先做一屋加无纺布的防水层加强。宽20cm，立面和平面各占10cm。凡是地漏、安装完毕的落水洞口，均要先做一层加无纺布的防水层加强。防水层要翻至洞口下10cm。并与洞壁粘结牢固。d.大面施涂施工温度不得低于5℃。施涂前应将材料充分搅均，根据不同材质，采用滚、刮、刷的方法。一般涂覆分三次进行。第一次要求尽可薄涂，并且与第二次间隔时间尽可能长些。（夏季通风条件好的部位要相隔8小时，冬季则需24小时以上）。以便让基层的湿气充分外泄，确保涂层与基层有最佳的粘结性。第二、第三次涂间隔时间可缩短（以手摸涂层完全不粘手时可进行下道工序施工）。涂膜可稍厚。涂膜总厚度不得低于1.5mm。两涂的涂刷方向应互相垂直交叉。筑6）、水、卫、消防工程的质量控制措施龙水、卫、消防工程监理应遵守现行国家工程建设法规及其它有关规定规范、工程设计标准等，按照防火、安全等技术标准、核对各项工程设计是否符合防火、消网防、安全、等规范的要求。按照国家规定的有关水、消防的建设程序，工期定额、开工条件和竣工验收的规定，W检查和签发水、消防工程施工安装的开工准备及开工和竣工报告。W按照有关工程建设施工安装规范、质量检验和评定标准检查、监督施工安装的质量。W.按照施工安全法规和安全规范，检查、监督施工安全防护设施及安全管理措施，保障ZH施工人员的人身安全和施工设备的安全。UL55ONG.COMn在工程建设的监理过程中主要应进行如下工作：A、给排水工程a.开工准备：应检查水卫设备、管材、型材、管件、各类阀门、配件及附属制品等的证明书、有关检验报告和产品合格证，其规格、型号、材质等必须符合设计要求。在安装使用前应做好检查、验证工作。检查施工应具备的作业条件。b.根据设计要求，监督有关管道预制及加工。c.监督、配合、校对管道穿过基础、墙壁和楼板的预留孔洞、预埋套管及管道预埋工作，加强隐蔽工程的检查。d.监督管道的支架、吊架、托架及管卡的设置与安装是否符合设计、规范要求。e.检查水输送设备的流量、扬程是否符合设计要求，且质量应有保证。f.管道安装完毕进行管道试压、闭水试验及管道系统的冲洗。B、卫生洁具安装a.检查卫生洁具及配件的规格、型号、外观及质量是否符合材料质量标准。b.监督、检查卫生设备的安装施工，核对其安装尺寸，检查卫生设备安装的稳固性。C、消防a.消防器材必须符合设计及规范要求，产品质量及外观应合格。b.检查消防管道及设备安装前的作业条件是否具备。c.监督管道安装应严格按要求进行，消防器材的安装应按规定的程序进行。统筹兼顾，严格按图施工，不得随意拆、改喷洒管道，以保证施工安装质量，保证消防系统的安全性、灵敏性及严密性。筑D、管道及设备防腐和保温龙检查所有防腐和保温材料的质量，所有管道及网设备的防腐和保温必须按设计要求进行，监督管道及设备的防腐和保温的工艺作业顺序，以确保其质量。W7）、避雷针（网）及接地装置安装工程WA接地装置的接地电阻值必须符合设计要求。W.接至电气设备、器具和可拆卸的其它非带电金属部件接地（接零）的分支线，必须直ZH接与接地干线相连，严禁串联连接。UL56ONG.COMnB.避雷针（网）及其支持安装应符合以下规定：合格：位置正确，固定牢靠，防腐良好；针体垂直，避雷规格尺寸和弯曲半径正确，避雷针及支持件的制作质量符合设计要求。设有标志灯的避雷针，灯具完整，显示清晰。优良：在合格基础上避雷网支持件间距均匀；避雷针针体垂直度偏差不大于顶端针杆的直径。C.接地（接零）线的敷设应符合以下规定：平直、牢固，固定点间距均匀，跨越建筑物变形缝有补偿装置，穿墙有保护管，油漆防腐完整；焊接连接的焊缝平整，饱满、无明显气孔、咬肉等缺陷；螺栓连接紧密、牢固，有防松措施；防雷接地引下线的保护管固定牢靠，断线卡设置便于检测，接触面镀锌完整，螺栓等紧固件齐全。D.接地体安装应符合以下规定：位置正确，连接牢固，接地体埋设深度距地面不小于0.6M。隐蔽工程记录齐全、准确。E.接地（接零）线焊接搭接长度规定和检验方法应符合下表规定：筑龙网WWW.ZHUL57ONG.COMn接地（接零）线焊接搭接长度规定和检测方法项次项目规定数值检验方法1搭接长度扁钢≥2b尺量检查圆钢≥6d圆钢和扁钢≥6d2扁钢搭接焊的边数3观察检查8）、空调通风工程的质量控制措施A．对空调通风设计图纸及设计说明全面审查，对设计内容作详细深入的了解，并审查设计是否满足使用功能要求，是否节省造价和节约能源，是否符合我国有关规定和规范。设计是否满足施工技术要求，特别功能性建筑空调方式是否合理可靠。B．审查施工安装单位的资质和技术文件，配合业主通过考察论证和招标确认施工安装单位，组织好设计技术交底和图纸会审工作。C．认真审查施工安装单位提交的施工方案和施工组织设计，审核施工安装单位提交的施工进度计划。对保证工程质量及工程进度应有可靠的技术和组织措施。D．施工安装单位人员必须持证上岗，进场设备必须具有质量和安全检验证明。对于重要设备安装应制定独立的施工安装方案。E．空调通风工程设备的选择是确保空调效果的关键，认真做好设备选型和招标工作。对设备技术性能应严格控制，对主要设备的生产工艺、质量控制、检测手段应进行实地考察，参加重要设备出厂前的技术性能检测，所有设备的各项性能均应达到国家相应产品的制造标准和环保要求，检查各种设备的产品合格证和相应的技术文件是否齐全；设备在安筑装前应按其技术文件的要求进行质量检查。龙F．空调工程所用材料种类很多，对各种材料的材质、技术性能、出厂证明和产品质量合格证以及有关单位的批准文件均应进行严格审查，不合格材料不许进工地；对主材和网新材料应检查其质量检验报告和技术鉴定文件，并对实际使用情况进行考察。WG．根据本工程的特点，对主要设备提出严格的噪声控制指标，对消声材料严把质量关，WW施工组织设计中应有控制噪声专项内容。所有设备必须提供噪声技术指标和噪声检测值，.重要设备必须进行现场检测。ZHH．空调通风工程的安装及验收，应严格遵照我国有关规范进行。UL58ONG.COMn9）、楼内照明工程的质量控制措施楼内照明包括：一般照明、局部照明、应急照明等。A.审核施工图设计是否符合《民用建筑照明设计标准》等有关规定，特别是主要场所的照明系统和设备选型设计是否符合规范、满足业主的需要。B.根据工程施工进度，编制设备、材料的采购供货计划。C.配合业主对设备及材料供货商的技术资质进行审查。并做好设备材料的选型及招标工作。D.所有照明灯具、插座、电线及电线保护管等设备材料到达施工现场后，均应开箱检验，是否有出厂合格证及试验报告，并进行抽样检验，合格后方可进行安装。E.根据《电气装置安装工程电气照明装置施工及验收规范》及其他有关规范，对照明工程的施工进行质量控制。F.预埋管线、接线盒及暗装配电箱箱体需密切配合土建施工做好预埋，防止遗漏。并由施工单位自检、专职检、初验合格后填报隐蔽工程质量验收通知，报告现场监理工程师检查验收。G.照明工程施工完成后，由施工单位初验合格并提出验收申报表，按照《建筑电气安装工程质量检验评定标准》及《电气装置安装工程电气照明装置施工及验收规范》中的有关要求进行验收。H.审核施工单位提交的竣工图及其他技术文件资料，整理工程技术文件资料并编目建档。10）、智能化系统工程的质量控制措施本工程智能化系统包括：火灾自动报警及联动控制系统，电话系统，闭路电视保安监视系统，计算机网络系统，有线电视及卫星接收系统，安全防范系统，综合布线系统以及智能化系统集成等。筑为搞好自动控制系统的监理工作，应采取以下监理措施：龙a.认真审查该系统的设计图纸；b.协助业主对施工单位的业绩和资质进行考查确认；网c.协助业主对产品质量及施工质量严格控制；Wd.弱电与自控系统预埋等隐蔽工程量大，点多，应由施工单位自检合格，报监理检查W验收后方可隐蔽；W.e.督促、审查系统竣工图的准确性和完整性；ZHf.审查各项检测记录的完整性、准确性。UL59ONG.COMn11）、自动消防设施安装调试工程监理控制措施A、外观检查（管线选型及安装检查）：（1）不同系统、不同电压、不同电流类别的线路，应穿于不同管内或线糟的不同槽孔内；（2）同一工程中相同线别的绝缘导线颜色应一致，导线的接头应在接线盒内焊接或用端子连接，接线端子应有标号；（3）敷设在多弯和潮湿场所管路的管口和管子连接处，均应作密封处理；（4）存在下列情况时，应在便于接线处装设接线盒：a：管子长度每超过45M，无弯曲时，b：管子长度每超过30M，有一个弯曲时，c：管子长度每超过20M，有二个弯曲时，d：管子长度每超过12M，有三个弯曲时，（5）管子入盒时，盒外侧应锁母，内侧应装护口，在吊顶内敷设时，盒的内外侧均应套锁母；（6）线槽的直线段应每隔1.0—1.5M设置吊点或支点，在线槽接头处、距接线盒0.2M处及线槽走向改变或转角处亦应设吊点或支点，吊装线槽的吊杆直径应大于6MM。B、传输线路的选型：（1）火灾自动报警系统的传输线路应采用铜芯绝缘导线和铜芯电缆，其电压等级不应低于交流250V；2（2）穿管敷设的绝缘线线芯截面积≥1.00MM；2（3）线槽内敷设的绝缘导线线芯截面积≥0.75MM筑2多芯电缆线芯截面积≥0.50MMC、点型火灾探测器龙（1）探测器类别、型号清晰，表面无腐蚀、破损，无明显划痕、毛刺等机械损伤；网（2）探测器的底座应固定牢靠，其导线连接必须可靠压接或焊接，焊接不得使用带腐蚀性的助焊剂。WWD、安装检查W.⑴探测器必须安装牢固；Z⑵探测器至墙壁、梁边的水平距离不应小于0.5M；HUL60ONG.COMn⑶探测器周围0.5M内，不应有遮挡物；⑷探测器至空调送风口边的水平距离不应小于1.5M，至多孔送风顶棚孔口的水平距离不应小于0.5M；⑸在宽度小于3M的内走道顶棚上设置探测器时，宜居中布置。感温探测器的安装间距不应超过10M，感烟探测器的安装间距不应超过15M。探测器距端墙的距离不应大于探测器安装间距的一半；⑹探测器倾斜安装时，倾斜角不应大于45°；⑺探测器上确认灯应朝向进门时易观察的位置。`E、手动报警按钮（1）每个防火区至少设置一只手动火灾报警按钮，从一个防火分区任何位置到最邻近的一个手动火灾报警按钮的距离不应大于30M；（2）手动火灾报警按钮应安装在墙上距地面高度1.3M-1.5M；手动火灾报警按钮应安装牢固，不得倾斜。F、报警功能操作启动部件，手动报警按钮应能输出火灾报警信号，其他址码应与报警控制器显示相同。同时报警按钮应有动作显示。G、火灾报警控制器区域报警控制器的安装背面距墙不应小于0.5M；正面操作距离不应小于1.2M；对于特殊机型，可按产品要求进行安装，原则上应操作方便。安装在轻质墙上应采取加固措施。H、集中报警控制器的安装筑安装应牢固、平稳，不得倾斜；需从后面检修龙的，其后板面距墙不应小于1M；正面操作距离，当单列布置时不小于1.5M，双列布置时不小于2M；控制盘工作面距墙不小于网3M；控制盘排列长度大于4M时，两端应设不小于1M的通道。I、控制器基本功能WW火灾报警功能及声光信号；故障报警功能及声光信号；自检功能；火灾优先功能；记W.忆功能及打印功能；消音复位功能；主、备电转换功能及电源指示功能（含两路交流供电Z的转换及交流直流备电的转换）；HUL61ONG.COMnJ、消防联动控制柜（1）安装应牢固、平稳、不得倾斜；（2）需从后面检测的，其后板面距墙不应小于1M；（3）正面操作距离，当单列布置时不小于1.5M，双列布置时不小于2M；控制柜工作面距墙不小于3M，控制柜排列长度大于4M时，两端应设不小于1M的通道。K、外接导线消防控制设备的外接导线，当采用金属软管作套管时，其长度不宜大于1M，并应采用管卡固定，其固定点间距不应大于0.5M。金属软管与消防控制设备的接线盒应采用锁母固定，并应根据配管规定接地。外接导线端部应有明显标志。L、消防控制设备和联动功能联动防排烟和通风空调联动常开防火门、防火卷帘。M、火灾事故广播民用建筑内走道和大厅每个扬声器的额定功率不应小于3w。从一个防火区内的任何部位到最近一个扬声的距离不大于25M，走道内最后一个扬声器距走道末端的距离不应大于12.5M；N、自动喷水来火系统室内消火栓系统（一）消防水泵和稳压泵（1）系统使用的水泵和稳压泵的规格、型号应符合设计要求；水泵的出水管上应有止回阀，并宜安装检查和试水用的放水阀门；泵组进水管上应有压力表，总出水管上应有压力表和泄压阀，压力表量程应为工作压力的2—2.5倍。筑（2）水泵吸水管应单独设置，并且不少于两条，吸水管上应有控制阀门，且其直径龙不应小于水泵吸水口直径，控制阀门不应采用蝶阀。网（3）当消防水泵和消防水池位于独立的两个基础上，且相互为刚性连接时，吸水管上应有柔性连接管。WW压力表的工作状态应正常。W.（二）报警阀组Z（1）报警阀组应安装在便于操作的明显位置，距室内地面高度宜为1.2M；两侧与墙HUL62ONG.COMn的距离不应小于0.5M，正面与墙的距离不应小于1.2M。（2）水源控制阀、报警阀与配水干管的连接，应使水流方向一致。安装报警阀组的室内地面应有排水设施。（3）压力表安装在报警阀上便于观测的位置，排水管和试验阀应安装在便于操作的位置；水源控制阀安装应便于操作，且应有明显开闭标志和可靠的锁定设施。（三）每套报警阀控制喷头数量湿式和预作用喷水灭火系统为800个。（2）有排气装置的干式喷水灭火系统为500个，无排气装置的干式喷水灭火系统为250个。（四）雨淋阀组的安装（1）电动开启、传导管开启或手动开启的雨淋阀组，其传导管的安装应按湿式系统有关要求进行，开启控制装置的安装应安全可靠。（2）预作用系统雨淋阀组后管道若需充气，其安装应按干式报警阀组有关要求进行。（3）观测仪表和操作阀门的安装位置应便于观测和操作；手动开启装置的安装应在火灾时能安全开启和便于操作。（4）压力表安装在雨淋阀的水源一侧。（五）管网管网连接方式：（1）螺纹连接（2）螺纹连接的密封填料应均匀附着在管道的螺纹部分；拧紧螺纹时，不得将填料挤入管道内；连接后，应将连接处外部清理干净。筑焊接与法兰连接龙管道的焊缝或弯曲部位不得开孔，焊接距起弯点不得小于100MM，且不小于管外径；网焊接距支架、吊架不小于50MM；两面焊接管道法兰，法兰内侧的焊缝不得凸出法兰密封面；WW焊接表面不许有裂缝、气孔、夹渣、溶合性飞溅、咬边、凹陷、接头坡口错位等。W.ZHUL63ONG.COMn管道支架或吊架之间的距离公称直径253240507080100125150200250300（MM）距离（M）3.544.55666.5789.51112（六）喷头（1）喷头的型号、规格、公称动作温度应符合设计要求。（2）喷头外观应无加工缺陷和机械损伤，并无装饰性涂层。（3）喷头螺纹密封面应无伤痕、毛刺、缺丝或断丝的现象。（4）喷头的保护面积和间距。（七）消火栓给水系统（1）室内消火栓应设在方便取用的位置并有明显标志；（2）室内消火栓阀门中心距地面为1.1M-1.3M。（3）室内消火栓的栓口应朝外，其出水方向宜向下，或与墙面成90°；（4）消火栓栓口的静水压力不应大于0.8Mpa，当大于0.8Mpa时，应采取分区给水系统；消火栓栓口的出水压力大于0.5Mpa时，消火栓应设减压装置。12）、弱电安装工程监理控制措施A.弱电系统的施工应按设计图纸进行，不得随意更改。B.弱电系统施工前应具备设备布置面图、接线图、安装图、系统图以及其他必要的技术文件。C.弱电系统竣工时，施工单位应提交下列文件。a、竣工图；筑b、设计变更文字记录龙c、施工记录（包括隐蔽工程验收记录）d、检验记录（包括绝缘电阻，接地电阻的测试记录）网e、竣工报告WD.弱电系统的布线，应符合现行国家标准《电气装置工程施工及验收规范》的规定。WWE.弱电系统的布线应符合现行国家标准《火灾自动报警系统设计规范》的规定，对导线的种.类，电压等级进行检查。ZHF.在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行，在穿线前应将管内或线槽UL64ONG.COMn内的积水及杂物清除干净。G.不同系统、不同电压等级、不同电流类别的线路不应穿在同一管内或线槽内。H.导线在管内或线槽内不应有接头或扭结，导线的接头应在接线盒子内焊接或用端子连接。敷设在多尘或潮湿场所管路的管子和管子连接处，均应作密封处理。I.管路超过下列长度时，应在便于接线处装设接盒。a、管子长度每超过30米，无弯曲。b、管子长度每超过20米，有一个弯曲。c、管子长度每超过15米，有二个弯曲。J.管子入盒时，盒外侧应套锁母，内侧应装护口，在吊顶内敷设时，盒的内外侧均应套锁母。K.在吊顶内敷设各类管路和线槽时，宜采用单独的卡具吊装线或支撑固定。L.线槽的直线段应每隔1.0～15米设置吊点或支点，在下列部位也应设置吊点或支点。a、线槽接头处。b、距接线盒0.2米处。c、线槽走向改变或转角处。M.吊装线槽的吊杆直径不应小于6毫米。N.管线经过建筑物的变形缝（包括沉降物、伸缩缝、抗震缝等）处应采取补偿措施，导线跨越变形缝的两侧应固定并留有适当余量。O.弱电系统导线敷设后，应对回路用500V的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20兆欧。P.点型火灾探测器的安装位置，应符合下列规定：a、探测器至墙壁、梁边的水平距离，不应小于0.5毫米。筑b、探测器周围0.5米内，不应有遮挡物。龙c、探测器至空调送风口边的水平距离不应小于1.5毫米，至多孔送风顶棚孔口的水平距离网不应小于0.5米。d、在宽度小于3米的内走道顶棚上设置探测量器时，宜居中布置感温探测金属软管与消防WW控制设备的接线盒（箱），应采用锁母固定，并应根据配管规定接地。W.Q.消防控制设备外接导线的端部应有明显标志。ZR.消防控制设备盘（柜）内不同电源等级，不同电流类别的端子应分开，并有明显标志。HUL65ONG.COMnS.工作接地线应采用铜芯绝缘导线或电缆，不得利用镀锌扁铁或金属软管。.由消防控制室引至接地体的工作接地线，通过墙壁时，应穿入钢管或其它坚固的保护管。T.工作接地线与保护接地线必须分开，保护接地导体不得利用金属软管。U.接地装置施工完毕后，应及时作隐蔽工程验收，验收应包括下列内容：a、测量接地电阻并作记录。b、查验用提交的技术文件。c、审查施工质量。V.火灾自动报警系统的调试，应在建筑内壁装修和系统施工结束后进行。W.火灾自动系统调试前应具备本规范第2.1.2条所列文件及调试必需的其他文件。X.调试负责人必须由资格的专业技术人员担任，所有参加调试人员应职责分明，并应按照调试程序工作。Y.调试前应按设计要求查验设备的规格、型号、数量、备品、备件等。AB.应按本规范第二章的要求检查系统的施工质量，对属于施工中出现的问题，应会同有关单位协商解决，并有文字记录。AC.应按本规范第二章的要求检查系统线路，对错线、开路、虚焊和短路进行处理。AD.火灾自动报警系统调试，并分别对探测器、区域报警控制器报警控制器、火灾警报装置和消防控制设备等逐个进行单机通电检查，正常后方可进行系统调试。AE.火灾自动报警系统通电后应按现行国家标准《火灾报警控制器通用技术条件》的有关要求对报警控制器进行下列功能检查。AF.消防用电设备电源的自动切换装置，应进行三次切换试验，每次试验均应正常。筑AG.火灾报警控制器应按下列要求进行功能抽验龙a．实际按照数量在5台以下者，全部抽验网b．实际安装数量在6—10台者，抽验5台。c．实际安装数量超过10台者，按实际安装数量30%--50%的比例，但不少于5台抽验。抽验WW时每个功能应重复1—2次，被抽查控制器的基本功能应符合现行国家标准《火灾报警控制W.器通用技术条件》中的功能要求ZAH.火灾探测器（包括手动报警按钮）应按下列要求进行模拟火灾响应试验和故障报警抽验HUL66ONG.COM
