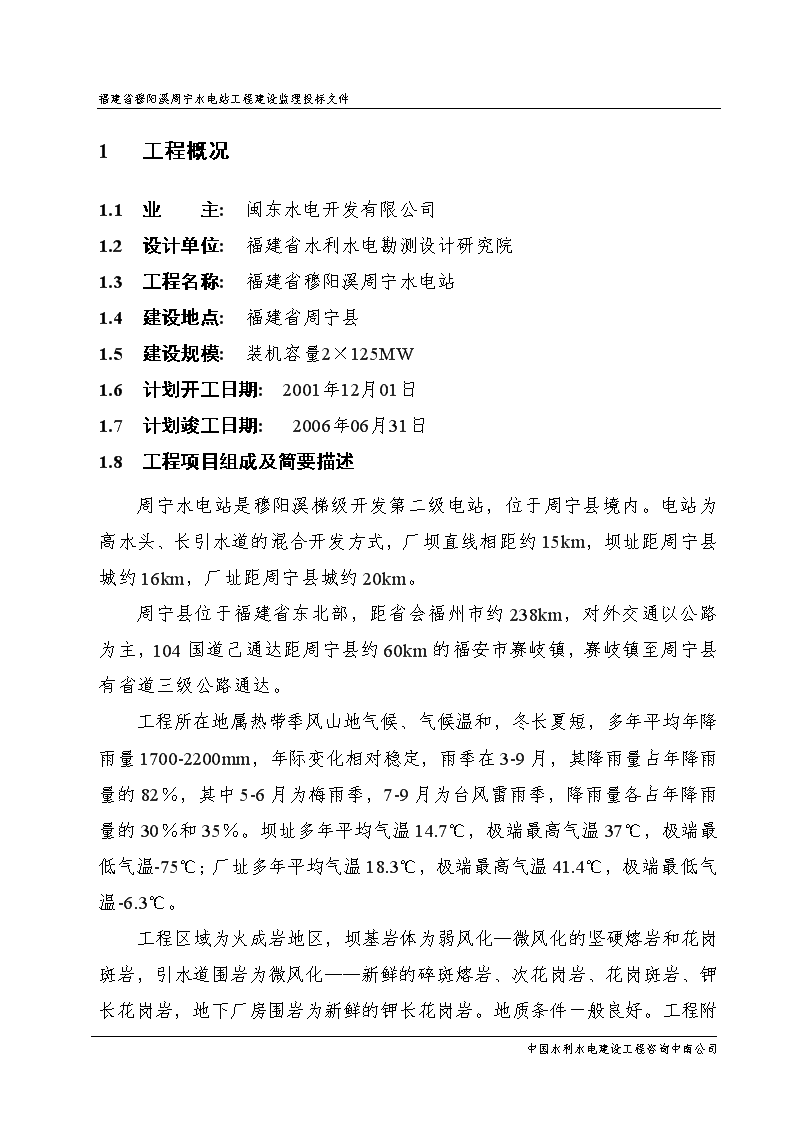

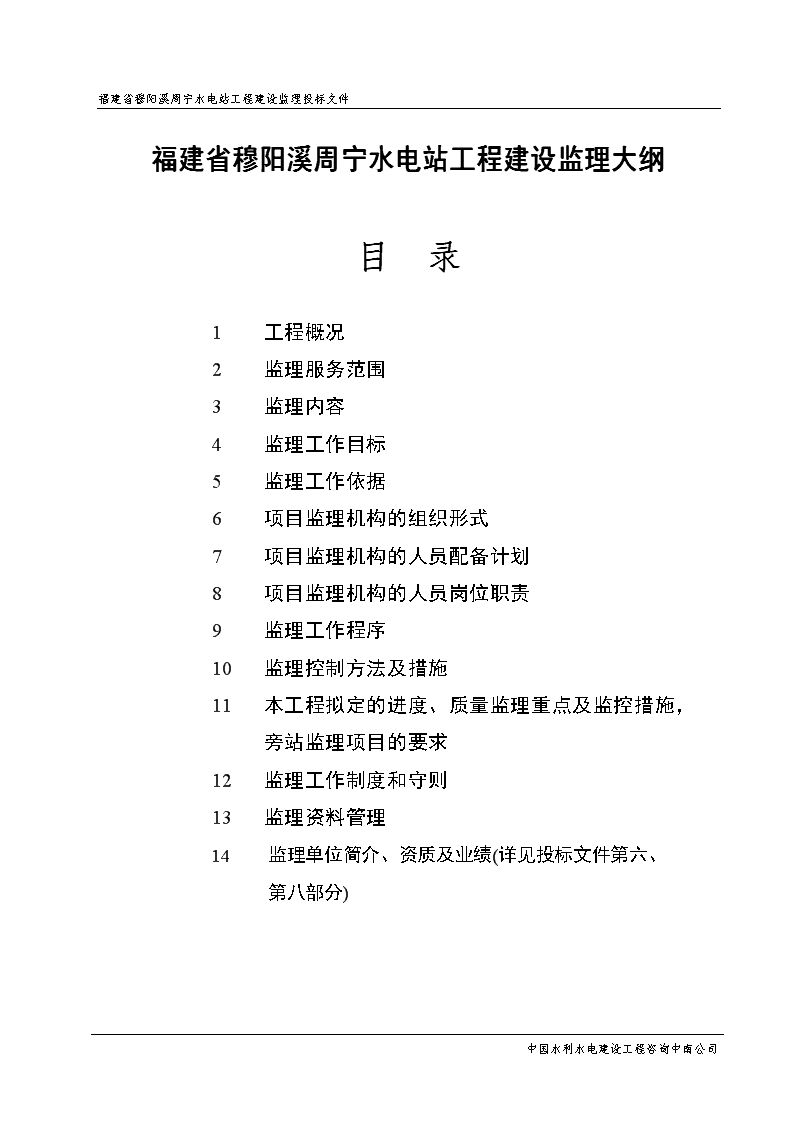

福建省穆阳溪周宁水电站工程建设监理投标文件福建省穆阳溪周宁水电站工程建设监理大纲目录1工程概况2监理服务范围3监理内容4监理工作目标5监理工作依据6项目监理机构的组织形式7项目监理机构的人员配备计划8项目监理机构的人员岗位职责9监理工作程序10监理控制方法及措施11本工程拟定的进度、质量监理重点及监控措施，旁站监理项目的要求12监理工作制度和守则13监理资料管理14监理单位简介、资质及业绩(详见投标文件第六、第八部分)福建省穆阳溪周宁水电站工程建设监理投标文件中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件1工程概况1.1业主:闽东水电开发有限公司1.2设计单位:福建省水利水电勘测设计研究院1.3工程名称:福建省穆阳溪周宁水电站1.4建设地点:福建省周宁县1.5建设规模:装机容量2×125MW1.6计划开工日期:2001年12月01日1.7计划竣工日期:2006年06月31日1.8工程项目组成及简要描述周宁水电站是穆阳溪梯级开发第二级电站，位于周宁县境内。电站为高水头、长引水道的混合开发方式，厂坝直线相距约15km，坝址距周宁县城约16km，厂址距周宁县城约20km。周宁县位于福建省东北部，距省会福州市约238km，对外交通以公路为主，104国道己通达距周宁县约60km的福安市赛岐镇，赛岐镇至周宁县有省道三级公路通达。工程所在地属热带季风山地气候、气候温和，冬长夏短，多年平均年降雨量1700-2200mm，年际变化相对稳定，雨季在3-9月，其降雨量占年降雨量的82％，其中5-6月为梅雨季，7-9月为台风雷雨季，降雨量各占年降雨量的30％和35％。坝址多年平均气温14.7℃，极端最高气温37℃，极端最低气温-75℃；厂址多年平均气温18.3℃，极端最高气温41.4℃，极端最低气温-6.3℃。工程区域为火成岩地区，坝基岩体为弱风化—微风化的坚硬熔岩和花岗斑岩，引水道围岩为微风化——中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件新鲜的碎斑熔岩、次花岗岩、花岗斑岩、钾长花岗岩，地下厂房围岩为新鲜的钾长花岗岩。地质条件一般良好。工程附近缺天然砂砾石料，仅在距工程所在地85-89km的福安市甘棠镇有储量约38.7万m3可供使用的海砂及穆阳溪沿河数量有限的河砂。电站装机容量250MW，年发电量6.58亿kW·h，主要向福建电网供电，承担调峰负荷。本电站的多年调节水库库容0.47亿m3，梯级多年调节龙头水库库容2.65亿m3(己建成)，电站引用流量70m3/s，额定水头400m，最高水头437.2m，最低水头388.8m。电站枢纽由拦河坝、泄洪建筑物、引水系统、地下厂房洞群及开关站等组成。根据新的防洪标准GB50201及水利水电工程等级划分及洪水标准SL252-2000，本工程等级为三等，规模为中型，主要建筑物为三级，大坝防洪标准：100年设计、500年校核，厂房防洪标准：100年设计，200年校核。拦河坝为碾压砼重力坝，最大坝高73.4m，坝顶长201m，坝顶宽6.5m，坝体内设有一灌浆排水廊道，大坝上游面垂直，采用二级配富胶凝碾压砼防掺。溢洪道设于大坝中段，设有3个12×12m溢流孔，配备三扇弧形闸门和3台2×37.5t固定卷扬启闭机。引水系统由进水口、长引水隧洞、上调压井、高压管道、尾水调压井及；尾水洞等组成。进水口位于大坝上游右岸，设一道拦污栅和一道5×6m检修闸门和l台2×125t启闭机。引水洞自进水口至调压井全长12359.5m，沿程设有6条施工支洞，沿线大部分不衬砌，开挖直径6.8m，部份钢筋砼衬砌，厚40cm，衬砌后直径6.0m，部份喷砼或喷锚挂网。上调压井为带上室园筒式，上室为四边形矩形断面，调压井内径6.8m，井深73.6m，调压井下游设一闸门井，装一扇3.7×中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件4.5m事故平板闸门和l台125t固定卷扬机。高压管道为竖井式，井高379.3m，竖井内径4.7m，采用钢筋砼衬砌，厚0.6m。上平段长40m，底高压水平段长131m，在高压竖井中部343m高程及下部水平段各设一施工支洞，高压岔管采用钢筋砼岔管，岔管后接二条钢支管长2×100.5m，支管内径2.7m。尾水调压井为园筒式布置，井高39.19m，二孔设一扇3.5×4.5m尾水闸门及电动葫芦启闭机。尾水洞全长963.2m、为6.4×6.4m城门型断面，大部份不衬砌或喷锚，部份钢筋砼衬砌，厚0.4m，出口布置一扇5.1×5.6m检修闸门和一台2x16t启闭机。地下厂房洞群由主付厂房，母线洞、主变洞、交通洞、安全排风出线洞、尾水闸门运输洞、主变运输洞、排水洞等组成。主付厂房全长64.72m，开挖宽度17.90m，最大高度42.20m，内装2台125MW竖轴混流式水轮发电机组及相应进水球阀等附属、辅助机电设备，主厂房右端为安装间，装设l台2×125／2×25t桥式起重机，左端为付厂房、地下中控室等。主变洞平行于主付厂房，长73m、宽16.3m、高15.5m，布置两台15万kVA、220kV主变压器和绝缘油库、油处理室等。两条母线洞设在主付厂房与主变洞之间，长28.5m，断面6.3×7.5m，内设发电机出线及开关等电器设备。安全排风出线洞全长593.78m，7.0×5.6m城门型断面，分别采用钢筋砼衬砌和喷锚支护，可自地面通至地下厂房顶拱，出口设出线竖井及排风楼。交通洞全长782m、7.5×7.0m城门型断面，从洞口以8％下坡进入主厂房右端安装间。主变运输洞全长74m，5.2×6.76m城门型断面，从交通洞分岔以6.9％下坡进入主变洞。尾水闸门运输洞全长60.5m、主变排风出线洞全长43.2m均为7.0×5.6m城门型断面，喷锚支护，均从安全排风出线洞分岔进入主变洞和尾水闸门室。排水洞总长305m。2.5×3.5m城门型断面。开关站为露天式，面积60.1×58m，梯级中心控制楼布置在开关站左侧。中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件主体工程工程量：士石方明挖32.61万m3，石方洞挖87.06万m3，土石方填筑2.88万m3，浆砌石1.1873万m3，砼38.20万m3(其中碾压砼15.9040万m3)，钢筋4341.3t，固结、帐幕灌浆49408m，回填、接触灌浆35995m2。本工程建筑安装投资5.8080亿元，静态总投资9.4439亿元，总投资l1.9577亿元。本电站主体工程总工期39个月，2001年4季度地下厂房首先开工，2003年元月截流，2004年9月下闸蓄水，2004年10月首台机发电，2004年底全部两台机投产。2005年上半年完工验收，2006年上半年竣工验收。大坝施工采用一次性断流，隧洞导流。导流标准为10-4月的5年一遇流量166.5m3/s。导流洞全长194m，开挖断面6×7m，部份衬砌后断面5×6m。2监理服务范围周宁水电站工程范围内的招标、施工阶段的所有土建工程施工、金属结构制作与安装工程、机电设备安装工程及与之相应的其它工程项目的建设监理，参与招标、施工、试运行及竣工验收全过程的监理。3监理内容3.1设计方面(1)协助业主与勘测设计、科研单位签订勘测设计、科研试验及施工图供应协议；(2)负责招标设计、施工图设计阶段的设计文件和图纸的复核，将复核意见及时向业主反馈，并通过业主向设计单位反馈；(3)中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件管理业主与设计单位签订的有关合同、协议、督促设计单位按合同和协议要求及时供应合格的设计文件；(4)熟悉设计文件内容，检查设计文件(包括：设计说明、施工措施、技术要求、操作规程、设计修改通知等)是否符合批准的设计任务书和原审批意见，以及是否符合勘测设计合同规定；(5)代表业主核查设计文件和各项设计变更，提出意见与优化建议；(6)及时向工程承建单位签发设计文件，发现问题及时与设计单位联系，重大问题向业主报告；(7)组织设计单位进行现场设计交底；(8)协助业主会同设计单位对重大技术问题和优化设计进行专题讨论；(9)审核承建单位对设计文件的意见和建议，会同设计单位进行研究，并督促设计单位尽快给予答复；(10)代表业主审核工程承建合同文件规定应由承建单位提交的设计文件；(11)保管所有设计文件及过程资料；(12)其它相关业务。3.2采购方面(1)协助业主进行采购招标与发包工作；(2)协助业主管理采购合同，并对采购计划进度进行监督与控制；(3)受业主不时作出的委托，进行设备监造并催交主要永久工程设备(设备监造合同另行议定)；(4)协助业主对进场永久工程设备进行质量检验与到货验收；(5)其它相关业务。3.3施工方面(1)协助业主进行工程招标、发包和签订工程承建合同；(2)中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件全面管理工程承建合同，就承建单位选择的分包单位资格及分包项目进行审查批准；(3)督促业主按工程合同的规定落实必须提供的施工条件，检查工程承建单位的开工准备工作，并在检查与审查合格后签发合同工程开工令；(4)审查承建单位提交的施工组织设计、施工技术措施计划、作业、工艺试验成果、临建工程设计、以及使用的原材料等；(5)签发补充的设计文件、技术规范等，签复工程承建单位提出的建议和意见；(6)工程进度控制：根据工程总进度计划编制工程控制性进度计划，提出工程控制性进度目标。并以此审查批准承建单位提出的施工实施进度计划，检查其实施情况。督促承建单位采取切实措施实现合同目标要求。当由于种种原因以致使实施进度发生较大偏差时，及时向业主提出调整控制性进度计划的建议意见并在通过业主批准后完成其调整；(7)施工质量控制：审查承建单位的质量控制体系和措施，核实质量文件。依据工程承建合同文件、设计文件、技术规范与质量检验标准，对施工前准备工作进行检查，对施工工序与资源投入进行监督，审查工程使用的原材料、半成品、成品和设备的质量，必要时进行抽查和复验；以单元工程为基础，对基础工程、隐蔽工程、分项分部工程的质量进行检查、签证和施工质量的评价，组织质量事故调查，分类评定质量事故等级，审批质量事故处理措施；(8)工程造价控制：协助业主编制投资控制目标和分年度投资计划。审查承建单位提交的资金流计划，审核承建单位的收方计量及单价费用等，并签发付款凭证。受理索赔申请，进行索赔调查和谈判，并提出处理意见。依据业主授权处理合同与工程变更，下达变更指令；(9)中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件施工文明生产、安全监督：检查施工文明生产、施工安全措施、劳动防护和环境保护设施及汛期防洪渡汛措施等。参加工程安全委员会，并承担相应职责；(10)主持监理合同授权范围内工程建设各方协调工作，编发施工协调会议纪要；(11)协助业主按国家规定进行工程各阶段验收及竣工验收，审查设计单位和工程承建单位编制的竣工图纸和资料；(12)积极配合工程安全鉴定、质量监督巡视及有关规定的配合工作，提出相应监理报告；(13)信息管理：做好施工现场监理记录与信息反馈。按监理合同附件要求编制监理月、年报，对工程资料及档案按期进行整编和管理，并在工程竣工验收或监理服务期结束后移交业主；(14)其它相关工作。3.4咨询方面(1)配合受业主委托和业主聘请的咨询专家工作；(2)根据咨询合同规定，向咨询专家提供资料与文件；(3)接收并分析研究咨询专家建议和备忘录，选择合理的内容，并作出书面报告。3.5监理机构应向业主提供的信息文件3.5.1定期信息文件根据监理工程项目、范围及内容，随工程施工进度向业主报送监理月报，主要内容为：1.本月工程概况；2.本月工程形象进度；3.工程进度：1)本月实际完成情况与计划进度比较；2)对进度完成情况及采取措施效果的分析。中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件4.工程质量：1)本月工程质量情况分析；2)本月采取的工程质量措施及效果。5.工程计量与工程款支付：1)工程量审核情况；2)工程款审批情况及月支付情况；3)工程款支付情况分析；4)本月采取的措施及效果。6.合同其他事项的处理情况：1)工程变更；2)工程延期；3)费用索赔。7.本月监理工作小结：1)对本月进度、质量、工程款支付等方面情况的综合评价；2)本月监理工作情况；3)有关本工程的意见和建议；下月监理工作的重点。3.5.2根据监理工程进展情况的不定期报告1)关于工程优化设计或变更或施工进度的建议；2)资金、资源投入及合理配置的建议；3)工程进展预测分析报告；4)业主要求提交的其它报告；5)工程阶段验收，竣工验收监理工作报告。3.5.3监理过程文件1)施工措施计划批复文件；2)施工进度调整批复文件；中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件3)监理协调会议纪要文件；4)其它监理业务往来文件。5)质量事故处理报告。3.5.4各阶段验收、安全鉴定和竣工验收监理报告。3.5.5文件报送份数：一式五份，并随同电子数据发送给业主。4监理工作目标4.1工期目标：本工程于2001年12月1日开工，第一台机于2004年9月底发电，第二台机组于2004年底发电，整个工程于2006年6月竣工。4.2质量目标：整个项目要求质量等级优良。4.3投资目标：以2001年预算为基价，静态投资控制在94439万元。5监理工作依据5.1中华人民共和国国家标准《建设工程监理规范》(GB50319-2000)、《工程建设标准强制性条文》、《建设工程质量管理条例》等与之相关的国家法律、行政法规、办法、规定。5.2水电建设监理有关规定:电力行业标准《水电水利工程施工监理规范》(DL/T5111-2000)、《水电工程建设监理单位资质管理办法》、《水电工程监理工程师资质管理办法》及《水电工程建设监理合同示范文本》(GF-2000-0202)等。5.3工程所在地的地方有关规定。5.4水电工程建设有关技术标准、规程、规范。5.5国家或国家授权部门与机构批准的工程项目建设文件。(包括建设计划、规划、设计任务书等)。5.6业主与设计单位签定的设计委托合同及设计文件中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件5.7业主与施工承建单位签定的施工承包合同。5.8业主与监理单位签定的监理委托合同。5.9业主与材料、设备供货单位签订的有关购货合同。5.10业主为工程建设与其他单位签订的合同。6项目监理机构的组织形式6.1监理机构设置本工程监理实行总监理工程师负责制。总监理工程师全权履行工程监理合同中确定的全部责任、权利和义务。根据本工程的规模和特点，以及我院以往从事工程监理的经验，为确保本工程进度、质量、投资目标的实现，本工程的监理机构为周宁水电站监理中心，拟采用直线和职能制相结合的的监理组织形式，在职能落实的前提下，尽量考虑人员精干，一专多能。监理中心下设三湾监理部(厂址)和钟山监理部(坝址)两个监理部。每个监理部均设置四个职能部门，即综合服务部、土建工程部、金结机电部、合同信息部。同时两监理部的合同信息部的业务相互联系、资料信息互通。三湾监理部监理范围包括：MYX-ZN/C4：地下厂房施工；MYX-ZN/C5：前坪、下洋支洞所控制的隧洞施工；MYX-ZN/C8：地下厂房机电安装。钟山监理部监理范围包括：MYX-ZN/C7：大坝及进水口施工；MYX-ZN/C6：进登、大宅、毛洞岩支洞所控制的隧洞施工；MYX-ZN/C6和MYX-ZN/C7两标包括的金结及机电设备安装。中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件此外，为发挥我公司技术力量雄厚的优势，监理中心还下设工程技术部，同时根据工程需要由总监理工程师聘任总部有关专业的专家为本工程的技术顾问，为施工中发生的某些重大技术问题提供技术咨询。公司总部是驻地监理工程师的坚强后盾。监理机构设置见图一。6.2部门职责6.2.1土建工程部职责1)土建工程部负责本工程各土建项目的监理工作，如大坝、进水口、引水洞、尾水调压室、尾水洞、发电厂房、开关站、控制楼、临建工程、导流围堰工程、砂石料拌和系统以及工业民用建筑物等。土建工程部部长受总监理工程师委托，负责本部门的组织领导工作，并负责编写本部门有关专业的监理细则。2)负责处理工程中有关重大技术问题，审查并签署承建单位提交的施工进度计划、施工组织设计和技术措施。3)审查单项工程的开工申请，检查开工条件，签署起算工期的意见；审查并签署承建单位提交的季、月施工进度计划、施工措施方案等。4)组织工程质量事故、安全事故的处理。负责现场重点施工部位的安全及防火的检查监督。5)负责现场施工本部门各工种、工序间的协调工作，主持本部门定期、不定期的协调会议。6)认真组织设计文件、图纸的审核和组织设计交底工作，并审核签发设计变更通知。7)组织分部(分项)工程及单位工程的检查验收及签证工作。8)负责审查、复核承建单位报送的工程量，向合同部提供工程款结算依据。会同合同部核签工程进度、质量等级的签证工作。9)审查承建单位报送的竣工验收报告、图纸和有关资料，并签署审查意见。10)参与索赔事件的处理，提供有说服力的依据。中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件11)督促本部门监理人员写好详尽的监理日记，并予以核查。12)编写本部负责项目的监理工作总结报告，及时向总监汇报本部门的工作。6.2.2机电工程部职责1)金结机电部负责本工程的金属结构及机电设备安装的监理工作。金结机电部部长受总监理工程师委托，负责本部门的组织领导工作，并组织编写本部门有关专业的监理细则。2)参与并协助业主搞好国内外机电设备、金属结构、材料的采购、安装的招标评标工作，参与合同文件的审查和合同谈判工作。3)负责审阅机电设备、金属结构的设计文件、图纸，组织设计交底工作。4)负责机电设备、金属结构安装中安装单位提交的施工计划、技术措施的审查工作，并负责对承建单位提出的技术问题进行组织讨论。5)负责机电设备、金属结构安装现场的质量、进度的监督、管理工作。6)参与机电设备在本工程交接地点的开箱验收及交接工作。7)审查安装单位报送的安装工作量完成情况统计报表，组织安装工程的检查、验收工作。8)审查承建单位报送的竣工报告，负责编写机电设备、金属结构安装监理工作总结及资料归档工作。6.2.3合同信息部职责1)合同部负责本工程所有合同的管理及合同执行情况的监督工作。合同部部长受总监理工程师委托，负责本部门的组织领导工作，并负责编写本部门的监理细则。2)配合总监理工程师协助业主进行工程招标及合同签订工作。3)参与业主进行主要机电设备、金属结构、材料及施工设备的国内、国际采购招标工作。中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件4)熟悉并掌握招投标文件、设计合同、施工承包合同及监理合同等文件，准确运用合同文件解决和处理本工程有关合同方面的事宜。5)负责本工程年、季度进度控制，检查承建单位工程进度完成情况，并将实际完成情况及时报告总监理工程师和业主。6)负责工程投资控制，协助业主编制投资控制目标，各年度资金调配计划，负责审查承建单位提交的月、季、年付款计划及月工程结算清单，根据土建工程部和金结机电部认可的工程量及质量情况，审核签发付款凭证，经总监理工程师核定后报业主批准。7)负责审核新增项目的补充合同单价，做好材料差价和“费用补差”的审核工作，严格控制承建单位提出合同外的各种费用的支付要求。8)负责编写工程变更、索赔等调查报告，并提出处理意见，经总监理工程师签字后报告业主。9)负责工程建设信息的收集、分类、整理储存及传递工作。信息传递以文字为主，统一编号。并使用计算机进行管理，为工程建设提供及时有用的信息和决策依据。10)负责作好现场记录，认真填写监理日志，将每日施工内容、投放的人力、设备、工程进展情况，发生的各种问题，当天所作的重大决定，给承建单位的各种指示，以及召开的会议等，均如实记载，以备日后查阅。11)做好图纸资料、设计修改通知、观测试验资料、工程照片、录像、收文、发文等档案文书的保管和传递、归档工作。12)建立完整的各项报表制度，规范各种适合本工程的报表。定期将各种报表、信息分类汇总，及时向业主及有关方面报送。6.2.4综合服务部职责1)综合服务部是本监理机构的综合部门，主要负责监理机构的安全与环境的监理工作及行政后勤管理工作。综合部部长受总监理工程师委托，组织领导本部门的日常工作；中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件2)负责监理机构对本工程施工安全作业行为进行检查、指导与监督，负责对安全事故的调查；3)负责监理机构对工程防洪度汛的监理工作；4)负责监理机构对工程施工环境保护的监理工作；5)负责监理机构内部财务管理、物资管理，并制定管理办法。6)负责监理机构内部的文秘工作，负责来往文件及资料的发送、保管及归档工作，并负责编写文件管理办法。7)负责工程有关摄影、录像及各种渠道的信息收集、分类整理及监理月报的出版工作。8)负责内部人员的考勤汇总及后勤服务，负责有关业务往来的接待工作。9)负责汽车的调度安排，负责汽车保养及驾驶人员的安全教育工作，并制定相应的规章制度。10)完成总监理工程师交办的其它工作。6.2.5专家顾问组由总部聘任高级咨询专家组成。根据总监理工程师的要求，进行不定期的为现场监理机构提供重大技术问题的咨询意见，帮助现场监理机构决策。6.2.6工程技术部由总监理工程师领导，各个监理部的总监理工程师代表和各职能部门的负责人参加，定期和不定期地对工程监理中的重点难点进行分析、指导，及时分析和采纳专家顾问组的咨询意见，为整个监理机构提供强有力技术支持。7项目监理机构的人员配备计划中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件本工程监理机构主要监理人员配置见图二，详细的监理人员配置计划见本投标书商务部分。周宁水电站监理中心总监理工程师：林子龙总监代表：朱先达钟山监理部总监代表：周佑庭三湾监理部专家咨询组王三一、朱允中、陈明惠、黄操衡、张锡柱、赵广志、杨柱华、林鸿镁、关沛文工程技术部部长：张达明综合服务部长：王知新合同信息部长：席小兵土建工程部长：段绍辉机电金结部长：何湘如综合服务部长：汪从福合同信息部长：戴光华土建工程部长：刘克平机电工程部长：褚镇敏图二周宁水电站监理部主要监理人员配置图8项目监理机构的人员岗位职责8.1总监理工程师职责中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件1)总监理工程师是监理公司派驻工程项目监理现场的最高行政、技术管理负责人，对外对业主负责，代表监理公司全面履行监理合同，组织开展工程监理业务；对内对监理公司负责，接受监理公司检查和监督，全面管理和协调监理机构内部事务，确定项目监理机构人员的分工和岗位职责；2)组织编写和审批项目监理规划及项目监理实施细则，指导项目监理部的日常工作；3)审核分包单位的资质，并提出审核意见；4)检查和监督监理部部长的工作，根据工程项目的进展情况可对两部主要监理工程师调配，对不称职的监理工程师调换其工作；5)主持监理中心的工作会议，签发项目监理机构的文件和指令；6)审定承包单位提交的开工报告、施工组织设计、技术方案、进度计划；7)审核签署承包单位的申请、支付证书和竣工结算；8)审核和处理工程变更；9)主持工程质量事故的调查；10)调解建设单位与承包单位的合同争议、处理索赔、审批工程延期；11)组织编写和审批，并签发监理月报、监理工作阶段报告、专题报告和项目监理工作总结；12)审核签认分部工程和单位工程的质量检验评定资料，审批承包单位的竣工申请，组织监理部对待验收的工程项目进行质量检查，参与工程项目的竣工验收；13)组织整理工程项目的监理资料。8.2总监理工程师代表职责1)负责总监理工程师指定或交办的监理工作；2)主持编写项目监理规划、初步审批项目监理实施细则，并负责管理项目监理机构的日常工作；中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件3)审查分包单位的资质，并提出审查意见；4)检查和监督监理部人员的工作，根据工程项目的进展情况可进行监理人员调配，对不称职的监理人员应调换其工作；5)主持监理部工作会议，签发项目监理机构的文件和指令；6)审查承包单位提交的开工报告、施工组织设计、技术方案、进度计划；7)审查签署承包单位的申请、支付证书和竣工结算；8)审查和处理工程变更；9)参与工程质量事故的调查；10)调解建设单位与承包单位的合同争议、处理索赔、审批工程延期；11)组织编写并签发监理月报、监理工作阶段报告、专题报告和项目监理工作总结；12)审核签认分部工程和单位工程的质量检验评定资料，审查承包单位的竣工申请，组织监理人员对待验收的工程项目进行质量检查，参与工程项目的竣工验收；13)主持整理工程项目的监理资料。8.3项目监理工程师职责1)项目监理工程师是受总监理工程师委派的施工现场的某一工程项目的现场监理技术负责人，主持分管某一项目的现场监理工作和全面质量管理工作；2)负责审核分管项目的设计图纸，设计通知及设计技术要求等有关文件，填写“审图卡”处理本项目有关文件；3)负责审查和控制分管工程项目的施工形象进度、施工技术措施、工程施工质量和施工安全监督工作。建立健全本工程项目的监理质量体系，中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件对分管工程项目的监理工作承担具体责任。进行施工设备和劳动力的协调，并按时提供分管工程项目的日报、周报、月报、以及有关专题分析所需的第一手资料；4)审查并签署分管项目施工承包商提交的单项工程施工措施，月进度计划，质量报告和其文件，对施工质量事故及质量缺陷，按有关规程、规范要求，审查施工承包商提出的处理方案并提出意见；5)熟悉并掌握招标文件，施工承包合同，建设监理合同等文件，准确运用合同文件解决和处理与本项目有关的合同方面的事宜；6)认真阅读并熟悉分管项目的设计图纸和设计内容，领会设计意图，负责与设计人员研究设计图纸及其修改问题。在必要时由项目工程师直接编制设计修改通知；7)负责并组织基础检查验收，各单位工程的检查验收、开仓验收，地质素描，监测单位建基面弹性波测试，讨论研究地质缺陷处理技术方案，以及隐蔽工程覆盖前的现场检查验收，签署上述检查验收资料；8)审查施工承包商报送《工程统计月报表》，具体审核并准确掌握分管工程项目所发生的各种工程量，并对月报工程量提出质量安全评定意见，按规定施工质量不合格的工程量不予结报；9)负责编写或组织专业工程师编写分管工程项目的现场通知书(含监理通知、监理函件等)，负责查实和编写分管工程项目有关工程变更、索赔补偿的依据原始资料和调查报告；10)审查承包商报送的分管项目的竣工报告，竣工资料和竣工图纸，负责编制分管项目中，应由监理提出的工程验收资料；11)编写或主持编写分管项目的监理日志，审查所属监理人员填写的值班记录，指导监理人员的工作，及时发现并负责具体处理分管项目在施工过程中出现的各种技术问题；12)参加监理与施工承包商的协调会议，及时向总监报告分管项目的工作情况，承担总监或总监代表委派的其他工作。8.4水工、施工专业监理工程师职责1)审查承包商报送的总体施工规划(中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件包括总进度、总布置、施工导流方案以及相配套的施工组织设计)，并提出审查意见，供总监审核批发，施工监理工程师是对工程进度进行宏观综合控制的主要负责人；2)对施工承包商提交的工程施工措施和计划，在监理工程师进行审查并提出书面意见后，负责进行复核和提出书面建议并交项目工程部长签发；3)认真监督施工承包商在实施关键工程项目中的施工方法、施工程序，及时提出具体改进意见；4)严格控制关键线路工程项目的进度，审查工程进度实施报告，指导或直接编制工程进度控制网络图，及时提出调整进度意见；5)协助项目部长对关键项目的重要部位进行质量控制和协助调查工程质量问题，分析原因并提出弥补意见；6)协助地质专业监理工程师和项目部长审查施工承包商报送的不良地质地段的施工措施报告和施工事故报告；7)熟悉招标文件和施工承包合同，编写以工程进度、施工方案为主要内容的监理日志，负责在监理内部提出有关施工进度、施工设备、劳动力安排等方面的具体意见，供总监参考；8)校核施工承包商提交的工程量申请表，并提出校核意见供项目部长审查；9)参加各种与施工有关的会议。8.5地质专业监理工程师职责1)熟悉并掌握监理工程项目的工程地质及水文地质原始资料，负责了解本工程的施工地质状况、特点与异常情况，全面负责工程施工地质监理工作；2)根据施工随时揭示的工程地质情况，及时发现和预测可能出现的地质情况，对工程建筑物结构安全的影响作出判断和分析，及时报告总监进行处理；3)根据设计单位提供的最终设计文件的处理意见，中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件审查承建单位提出不良地质地段的施工方法、施工计划和事故报告，应处理的工程量，处理措施报告，经总监审查批准后及时监督实施。草拟工程施工中有关地质方面的监理文件和现场联系工作；4)协助审查施工承包商报送当月完成工程量，特别是因地质因素引起的工程量变化和索赔问题，并签署意见；5)根据工程实际需要，提出施工地质的补充勘测工作意见；6)参加基础及地下工程、隐蔽工程覆盖前的检查验收工作；7)草拟工程施工中的有关地质问题方面的现场通知书，编写地质专业监理日志，编写月监理小结，年度总结及工程完工工作总结；8)协助研究有关工程项目因地质有关的设计修改和合理化建议而引起的项目变更等问题。8.6测量专业监理工程师职责1)检查并掌握施工平面、高程控制网和测量基准点的有关资料，并根据合同规定，负责组织将上述资料提供给承建单位使用，并办理正式移交手续；2)审查施工承包商提交的测量实测报告，包括施测技术方案、测量仪器设备配备、施测人员配置及资质、测量工作规程、测量保护等；3)审查施工承包商引申的测量控制网点测量成果，包括布设的施工测站点、轴线和辅助轴线点，高程加密网点等的精度、施测方法、施测结果精度、误差等，监督检查关键部位施工测量放样放点成果，并按规定和项目监理工程师的要求进行复测，审查批准其测量成果；4)掌握测量标准和规范，熟悉合同文件中有关测量工作的具体要求，并负责向施工承包商进行解释；5)对施工承包商提交的原始断面测量成果资料，采用内业全面核查，现场实地抽查复测的监督方式进行复核，对于局部地形量测资料，其审查重点是图根控制测量资料，对施工承包商提交的收方断面测量成果进行现场实地抽查复测。负责审查和核算施工承包商的开挖、回填收方工程量，中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件按月编制工程量完成情况表及工程形象进度图；6)对于基础开挖，混凝土的模板放样，金结机电设备安装定位等施工测量手段进行检查或抽查，签署有关签证；7)草拟有关测量工作的现场通知书，编写测量专业的监理日志，按时编写月、季监理小结和年终总结和工程完工后的总结；8)协助审查施工承包商报送的基础开挖自检报告，参加基础验收，隐蔽工程覆盖前验收和单项工程检查验收，对检查验收中有关测量方面的问题提出具体检查意见。审查测量竣工报告和竣工资料，编写工程施工测量情况报告；9)协助项目监理工程师审查和核算施工承包商的开挖、回填收方工程量，按月编制工程量完成情况表。8.7试验专业监理工程师职责1)负责审查批准施工承包商自建的试验室或委托试验室，内容包括试验室资质、设备和仪器的计量认证文件，试验检测设备及其他设备的配备，试验人员的构成和资质、试验室工作规程规章制度。监督现场试验室的全部工作。审批现场试验计划和试验程序和方法；2)负责对施工承包商使用的原材料，包括水泥、钢筋钢材、砂石骨料、止水材料及各种外加剂等的材质证明和试验成果进行评价和鉴定，必要时进行现场抽样检查。并对进入场的主要材料进行编号管理，建立每次进场材料的批号和数量及使用日期台帐。现场不能鉴定时，必要时应外委鉴定。加强现场巡视检查，凡不符合合同及国家有关规定的材料及半成品不得投入施工，并限期清理出场；3)掌握试验标准和规范以及操作步骤，熟悉合同文件，并负责进行解释，收集和保存承建单位现场试验的各项成果、资料及复印件；4)负责监督检查施工承包商的取样条件和试验过程，包括骨料级配、砂石料含水量、含泥量、混凝土配合比、混凝土坍落度、混凝土强度等，中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件对施工承包商试验工作的各项成果；包括取样的代表性和计算方法进行审查。并按规定进行一定数量的抽检。5)掌握试验标准和规范，熟悉合同文件，并负责进行解释，并指导各部位的试验方法和程序，收集和保存施工承包商的各项现场试验的成果资料；6)指导各部位监理员进行监督和简单的测试的业务(包括砂石料含水量、混凝土坍落度、核子密度仪、超声仪的测定和使用)，以便控制现场施工质量。必要时还应按要求作随机取样进行检查；7)为监理项目的阶段验收(单项、单元及隐蔽工程)和竣工验收，提供有关抽查和复检的试验成果，并据此提出对工程质量的评价和意见；8)协助总监及项目监理工程师进行质量控制，调查施工中出现的质量缺陷和质量事故，分析原因并提出弥补意见；9)加强现场巡视，草拟监理通知书，详细编写试验专业的监理日志，按时编写工程施工监理月、季报及年度总结和工程完工后的工程总结；10)审查承建单位提交的有关试验检测竣工资料、竣工报告，并编写监理竣工报告及有关竣工资料。8.8合同管理监理工程师职责1)负责审核承建单位月进度付款申请的工程完成报表和单价、总价、扣款、滞留金等有关计算，起草月支付凭证，保管各种申请表及凭证；2)审查变更工程的增减工程量，审查承建单位提出的修改补充单价，进行单价分析，对有争议的问题进行协调并提出处理意见；3)参加设计单位、承包商、业主提出的设计变更及合理化建议的研究讨论，计算复核节约工程量及费用；4)审查承建单位的工程用款计划、材料采购计划，严格控制工程投资；5)参加监理与承建单位的协调会议；6)编制工程投资完成情况统计图表，对工程投资进行跟踪控制，及时向总监理工程师报告有关工程结算统计资料，中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件进行对工程投资完成情况和预测的分析；7)协助业主做好审计资料的准备工作和协助项目法人编制竣工决算；8)参加设计概算修改审查。8.9金属结构及电气专业监理工程师职责1)负责审查和控制分管专业的工程项目(包括电气设备、闸门、启闭机设备等)的施工安装进度、施工措施和工程质量，参加或主持监理与施工安装单位的协调会，协调土建施工承包商与安装承包商预埋件和二期混凝土的工作；2)根据设计单位提供的设备清单和主要参数，参加编制设备采购进度计划，协助业主选好机电主要设备的制造厂家和招投标工作；3)组织处理在施工安装过程中所出现的技术和经济问题，当设备因制造和运输过程中产生缺陷时，提出对缺陷的处理意见；4)审查安装承包商报送的有关机电设备的安装调试计划及其它施工措施，审查安装承包商的工程自检报告、安装试验记录、施工记录表，主持复核工作，并签署施工合格证书；5)审查并签署安装承包商报送的工程完成情况和统计报表及支付申请报告，审查施工安装承包商报送的月进度计划；6)熟悉设计内容，领会设计意图，与设计人员研究设计图纸及其修改等问题，签发设计单位提交的设计文件、图纸、通知，草拟分管专业的现场通知书和设计修改通知单；7)熟悉并掌握招标、投标文件，准确运用合同条款解决和处理本专业有关合同事宜；8)负责编写分管专业的有关索赔及工程项目单价变更等调查报告，并向总监及项目监理工程师提出处理意见；9)负责编写分管的监理日志，审阅监理员填写的值班记录，指导监理员的工作，及时发现并处理分管专业在施工过程中出现的施工技术问题；10)审查安装承包商报送的启动试运行程序，中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件参加并协调业主组织的启动委员会和试运行，并对启动程序、试运行的状况作出评价；11)审定安装承包商报送的竣工资料和竣工报告，参加竣工验收工作，签署竣工验收证明并编制由监理工程师承担的工程验收资料；12)按时编写月、季报、年度总结和工程完工后的工程总结。8.10安全监理工程师1)审查施工承包商提出施工安全保证体系，审查督促施工承包商提出的施工、安装的安全规划、措施、办法、制度；2)对重点施工项目或部位的施工安全防护措施进行检查，特别对易燃、易爆品应督促施工承包商按有关规定设立专库，并有严格的管理制度，对高空作业、隧洞开挖、爆破现场都要列入重点安全检查项目；3)当施工承包商违章作业，危及工程质量及人身、设备安全时，监理工程师及时汇报总监理工程师，下达停工令，并督促施工承包商限期整改；4)协助主持召开现场安全例会，检查总结安全工作，每年召开一次安全总结会；5)参加重大安全事故调查，并协助业主审查承包商提出的事故报告；6)根据国家及有关部委规定的防汛工作职责，每年汛前会同业主检查设计单位制定的防洪渡汛方案，检查施工承包商防洪渡汛措施，编写本工程防洪渡汛报告，协助业主组织安全渡汛大检查，确保渡汛安全；7)按时编写工地安全月报、年报及专项总结或报告。8.11信息管理工程师职责1)负责工程建设信息的收集、分类、整理储存及传递工作。信息传递以文字为主，统一编号。并使用计算机进行管理，为工程建设提供及时有用的信息和决策依据。2)整理好各种会议纪要，督促检查会议决定的执行情况。3)中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件作好现场记录，认真填写监理日志，将每日施工内容、投放的人力、设备、工程进展情况，发生的各种问题，当天所作的重大决定，给承建单位的各种指示，以及召开的会议等，均如实记载，以备日后查阅。4)做好图纸资料、设计修改通知、观测试验资料、工程照片、录像、收文、发文等档案文书的保管和传递、归档工作。5)建立完整的各项报表制度，规范各种适合本工程的报表。定期将各种报表、信息分类汇总，及时向业主及有关方面报送。8.12监理员职责1)在专业监理工程师的指导下开展现场监理工作；2)检查承包单位投入工程项目的人力、材料、主要设备及其使用、运行状况，并做好检查记录；3)复核或从施工现场直接获取工程计量的有关数据并签署原始凭证；4)按设计图及有关标准，对承包单位的工艺过程或施工工序进行检查和记录，对加工制作及工序施工质量检查结果进行记录；5)担任旁站工作，发现问题及时指出并向专业监理工程师报告；6)做好监理日记和有关的监理记录。9监理工作程序9.1施工招标阶段监理工作程序框图9.2施工阶段监理工作程序框图1)技术联系流程图2)开工申请流程图3)主要设备订货流程图4)材质核定流程图5)进口材料、设备核定流程图6)工序交接检验流程图7)隐蔽工程检验流程图8)设计变更流程图中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件9)工程付款流程图10)索赔处理流程图11)质量控制流程图12)进度控制流程图13)投资控制流程图14)竣工验收流程图9.3保修阶段监理工作程序框图9.4以上主要监理工作程序框图见图A1～图A7。10监理控制方法及措施工程项目的建设监理控制目标包括质量控制、进度控制、投资控制三大目标控制，以下说明实现三大控制目标所采取的方法和措施。10.1质量控制10.1.1工程项目的施工质量是工程建设的核心，必须贯彻执行“百年大计、质量第一”的方针，对工程实施阶段进行全过程、全面的质量控制，重点是施工阶段的质量控制，本合同范围内的土建工程质量目标要求达到优良工程标准，争创一流建设工程。10.1.2质量控制的工作流程：质量控制工作流程图(见附图A4)。10.1.3质量控制的组织措施：建立健全监理组织，完善职责分工及有关质量监理制度，落实每个监理岗位质量控制的责任。督促施工承包单位推行全面质量管理，建立质量保证体系，制定质量保证措施。10.1.4质量控制的技术措施工程质量控制的主要内容和措施，分为“预控、程控、终控”三个阶段。“预控”是事前控制，通过对施工承包单位资质审查、设计文件及图纸的审批、施工前各项准备工作和施工条件的检查督促以及相应质量保证措施的制定等进行控制。“程控”中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件是施工过程中的质量控制，通过对施工环境条件的督促管理、施工方法和工艺的检查、各工序检查签证及隐蔽工程重要工序的跟踪和旁站监理等进行控制。“终控”是完工后的总体质量控制，通过审查施工承包单位提交的质量检查报告，全面系统地查阅质检报表和抽检成果、检查签证、对有疑点部位或漏检部位的复检或补检进行控制。10.1.4.1“预控”阶段是工程质量控制的基础，其主要内容和措施有：1.参加工程招投标工作，审查投标单位资质，并提出意见。2.审核和签发施工必须遵循的设计文件及施工图纸，并组织设计交底和澄清对设计文件、图纸提出的问题。具体措施：(1)按照监理单位规定程序检查签发设计文件设计文件(含设计通知、技术要求说明)、施工图纸，必须经监理单位检查、确认并签发以后才能实施。未经监理单位签发的设计文件及图纸，不能作为施工单位正式施工的依据，施工单位有权拒绝执行，监理单位有权拒绝支付签证。设计单位按供图协议向工程监理单位提供设计文件及图纸，监理单位将设计文件及图纸加盖公章签发给施工单位执行。(2)设计问题的处理●设计技术交底会上提出的问题，设计单位能够马上解释、确认的，可以会议纪要的形式确定下来。对于设计文件及图纸会审中发现的问题，或设计技术交底会上提出的问题需进一步研究的，转回设计单位研究处理。●施工承包单位应对收到的设计文件及图纸进行认真审阅和检查，对审核中发现的或在作业实施过程中发现的设计问题，及时通知监理单位，监理单位通知设计单位研究处理，重大问题同时报业主单位。●审批施工单位提供的图纸和文件按工程承建合同文件规定应由承包单位提交的设计文件，须经工程师批准，并写出审批意见。(3)设计变更●设计变更的提出中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件工程建设实施过程中，为设计的优化、设计问题的处理，或为施工中实际情况及其变化的需要等，设计单位、施工单位、监理单位和业主单位都可以而且必须研究和提出设计变更的要求或建议。设计变更的要求或建议，均以书面形式为准。业主单位的设计变更要求，可以委托设计单位或监理单位研究提出。设计变更建议书应包括变更的原因及依据、变更的内容及范围、为审查所必须提交的附图及其计算资料等。●设计变更的审查及实施设计变更建议书必须经监理单位审查，并提出审查意见。经审查批准的设计变更，仍由原设计单位负责发出设计变更通知书和提供相应的图纸。监理单位按有关规定对设计变更通知书审查签发，承包单位收到后应组织实施。承包单位在收到监理工程师签发的设计变更通知书之前，提前按设计变更方案施工，必须承担由此造成的一切损失和质量责任。●设计变更涉及工程进度、质量、造价以及工程总体规划时，需经监理单位审核提出具体意见报业主单位批准后实施。3.审查施工承包单位的质量保证体系和施工承包单位选择的分包单位资质。4.审查批准施工承包单位提交的施工方案、施工组织设计以及保证施工质量的技术措施。5.组织施工承包等单位现场移交有关的测量网点；审查施工承包单位提交的测量实施报告，其内容包括测量人员资质、测量仪器检定证书、施测方案和测点保护等；审查加密测量网点的成果并进行复测。6.检查施工承包单位试验室资格和计量认证文件。未经认证的试验室，不能承担试验任务。7.审查批准施工承包单位提出的材料配比试验、工艺试验、确定各项施工参数的试验及其各项试验的施工质量保证措施。中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件8.审查进场材料的质量证明文件及施工承包单位按规定进行抽检的结果，不符合合同及国家有关规定的材料及其半成品不得使用，且应限期清理出场。9.监理单位按规范要求的施工承包单位检验频率的10%比例进行材料抽样检测试验和现场质量检验试验，10.审查施工承包单位进场施工机械设备的型号、配套和数量，以及设备完好率，以尽可能避免施工机械设备对工程质量的影响。11.审查施工承包单位采购的永久设备是否符合设计规定，并参加设备出厂验收及设备到货后的(开箱)检查验收。12.检查施工前的其他准备工作是否完备(如水电供应、道路、场地、施工组织、以及其他环境影响因素)，尽量避免可能影响施工质量的问题发生。13.监理单位应对施工全部内容和工序进行认真的分析，预先确定质量控制点，并拟定相应的质量控制措施。10.1.4.2“程控”阶段是工程质量控制的重点，主要内容和措施有：1.检查监督施工承包单位严格按设计图纸放样和施工，按规程规范施工，对影响工程施工质量的所有因素，进行控制和管理。2.检查监督施工承包单位严格执行上道工序不经检查签证不得进行下道工序施工。3.检查督促施工承包单位严格按照审批的施工组织设计提出的施工方法和施工工艺进行施工。4.检查核实施工承包单位的施工原始记录，以及与质量有关的检测记录，对有怀疑的部位进行复查检验。5.对施工的全过程进行质量跟踪检查监督，对可能影响施工质量问题及时指令施工承包单位采取补救措施。6.做好监理日志、随时记录施工中有关质量方面的问题，并对发生质量问题的现场及时拍照或录相。中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件7.发现质量问题，应及时发出有关施工的违规通知，直至发布停工令、返工令。因质量事故或问题而停工的项目，必须在产生事故或问题的原因已经查清、事故或问题已经处理、预防产生事故或问题的措施已经落实，监理单位才可以发布复工令。8.组织并主持定期或不定期的质量分析会，通报施工质量情况，协调有关单位间的施工活动以消除影响质量的各种外部干扰因素。10.1.4.3“终控”是工程质量总体控制的阶段，其主内容和措施有：1.审查施工承包单位提交的竣工报告及其附件，全面系统地查阅有关质量方面的测量资料、质检报表和抽检成果、检查签证，对有疑点部位进行复检或补检。2.审查施工承包单位对施工质量自检成果，手续是否齐全，标准是否统一、数据是否有误，以及审查质量等级评定结果是否符合规定。3.按规定组织和主持分项、分部工程质量检查签证及验收，以及一般单位工程的验收工作。对隐蔽工程、关键部位、重要工序，必要时组织预验收。4.业主单位确认的重要阶段验收、重要单位工程验收以及合同项目的竣(交)工验收，由业主单位组织和主持，监理单位协助工作。5.编写合同项目的竣工验收监理报告以及重要阶段验收报告。6.检查督促施工承包单位整理保存签证验收项目的质量文件。所有验收、签收资料，在合同项目整体验收后，按档案归档要求整理后移交给业主单位。7.对验收工程项目按规定标准作出质量评定。8.编写竣工工程质量控制分析报告。10.1.4.4质保期质量控制工作1.负责检查工程质量状况，参与鉴定质量责任，督促设计单位和施工承包单位回访，监督保修直至达到规定的质量标准，参与保修质量鉴定；2.对工程运行状态的检查，中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件主要是通过对观测成果和分析报告进行审核，掌握工程运行规律，发现工程质量问题，及时督促施工承包单位进行处理。重大问题及时上报业主；3.保修阶段的汛前、汛后协助业主组织设计、承建单位对工程进行全面检查，发现隐情及时督促承建单位处理。4.协助业主组织和主持质保期满的检查验收。10.1.4.5其他质量控制措施1.质量事故的及时妥善处理是工程质量控制中的“补救措施”。监理单位应对施工承包单位提交的质量事故报告进行审查，对重大质量事故进行调查，提出处理意见，并监督质量事故的处理。2.监理单位必须建立健全自身的质量控制组织机构，明确组织机构中质量控制方面的职责，负责质量控制工作。3.监理单位必须对工程质量进行经常性的分析，对重要质量事故应及时报业主单位。10.1.5经济措施：质量不合格者拒付工程款。10.1.6合同措施：按合同规定的质量要求严格质检和验收。10.2进度控制10.2.1项目总进度计划目标：督促施工承包单位应切实做到在达到工程质量要求的前提下，确保合同工期的实现。10.2.2总进度目标的分解1.年度、季度(月度)进度目标；2.各阶段的进度目标；3.各子项的进度目标。10.2.3进度控制的工作流程：进度控制工作流程图(见附图一)10.2.4进度控制的组织措施：落实进度控制的责任，建立进度控制协调制度。10.2.5进度控制的技术措施：中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件进度控制包括进度计划的审批、检查、监督和调整以及具体的技术措施与方法。10.2.5.1进度计划的报送与审批1.施工承包单位应根据合同文件、设计文件、现场自然条件及施工水平，编制详细的施工组织设计(含总进度计划)，报送监理单位审查，施工组织设计文件至少应包括下述成果资料：1)施工部署：●组织机构人员配备；●进度、质量、投资、安全、现场文明施工等五大目标的控制决策；●总包和分包的分工范围及交叉点布置；●拟投入施工力量规划和物供方式；●资金供应方式；●临时设施规划。2)施工方案：●施工方法；●施工机具选择；●施工段划分；●施工顺序；●新工艺、新技术的采用。3)施工技术组织措施：●保证质量的技术组织措施(包括质量保证体系建立、质量控制点设置、工法的应用)；●安全防护的技术保证措施(包括安全保证体系建立、风险预测、安全措施)；●进度控制措施(包括作业计划、调度工作、定期检查等；)●环保措施；●文明施工措施；中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件●降低费用措施。4)施工进度计划：包括带逻辑关系的横道进度表和网络进度图；5)资源供应计划：按进度对主要施工设备、材料、劳动力计划、永久设备进场计划及动力消耗的计划等；6)施工总平面图：包括施工用地、施工临时建筑物和临时设施、现场运输等的布置。7)施工准备工作计划；8)技术经济指标：●降低成本率；●施工机械化程度。2.各单项工程开工前施工承包单位均应向监理单位报送单项工程施工措施计划，该施工措施计划至少应包括下述内容：1)施工布置图；2)施工进度；3)施工程序；4)施工方法和措施(包括质量保证)；5)主要施工设备和材料、劳动力计划。6)安全防护措施及安全作业规定；3.施工承包单位必须在每年开始前30天向监理单位送交下年度的施工进度计划。在每月开始前10天送交下月的施工进度计划及当月施工进度实施报告。其内容至少应包括：1)各工程施工进度和工程量；2)主要物资材料用量；3)施工现场各类人员数量和下期劳动力安排计划；4)材料设备的定货、交货和使用安排；中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件5)工程价款结算情况(指当年、月)以及下期(指计划年、月)预计完成的工程投资额；6)其它需要说明的事项。4.监理单位在完成对报送计划文件审批签发后，应写出审批意见，重要问题报告业主。10.2.5.2施工进度计划执行中的检查、监督和调整1.监理单位对审查批准的施工进度计划执行情况进行逐日、逐周的跟踪检查与监督，并做好现场施工进度方面的记录与统计，编制监理月报。2.施工进度检查监督的主要方式有现场巡视、施工资料的调阅与审查，召集现场信息交流会和进度协调会等。主要内容有各施工项目完成的工程量及工程形象。材料设备的供应与使用状况、施工设备的数量规格与利用状况、施工人员的数量与工种等。3.承包单位编制的施工进度计划必须与总进度计划相协调。当执行中有困难时，首先要研究增加设备、人员的投入；执行中必须进行修改时，承包单位必须在计划修改实施前20天报监理单位审批。4.监理单位对施工进度计划的检查，发现有进度拖后现象或可能性时，可及时通知承包单位采取措施，必要时提出修改计划的指令，由承包单位调整修改后报监理单位审批。10.2.5.3具体技术措施与方法1.建立多级网络计划和施工作业计划体系；2.增加同时作业的施工面；采用高效能的施工机械设备；3.采用新工艺、新技术，缩短工艺过程时间和工序间的技术间歇时间。10.2.6经济措施：对应急工程实行较高的计件单价；确保资金的及时供应等。10.2.7合同措施：按合同要求及时协调有关各方的进度，以确保项目形象进度。10.3投资控制中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件及时支付工程进度款，合理使用资金，有效地对投资进行控制，是促进工程建设顺利进行的必要手段。10.3.1投资目标分解1.按基本建设投资的费用组成分解；2.按年度、季度(月度)分解；3.按项目实施的阶段分解4.按项目结构的组成分解。10.3.2编制投资使用计划10.3.3投资控制的工作流程：投资控制工作流程图(见图A6)10.3.4投资控制的组织措施：建立健全监理组织，完善职责分工及有关制度，落实投资控制的责任。10.3.5投资控制的技术措施10.3.5.1主要内容1.审核施工组织设计和施工方案，合理开支施工措施费以及按合理工期组织施工。根据批准的施工总进度和工程概算，协助业主编制投资控制性目标及各期的投资计划，并及时审查施工单位的月、季、年用款计划。2.掌握工程进度，准确测定工程量，严格审核施工单位提交的工程结算书，确保工程款支付与工程形象进度的一致性。3.了解设计意图，熟悉设计图纸，分析合同价格的构成因素，找出工程最易突破投资的部位，以明确投资控制的重点。4.督促施工单位严格执行合同，避免或减少合同外工程量。对合同外工程或合同变更，要进行严格审查，作好技术、经济的比较，防止投资的不合理增加。5.及时了解掌握施工现场的情况，勾通业主与施工单位间、以及施工单位相互之间的联系，随时解决施工中出现的一些问题，有预见性的避免或减少索赔事件的发生。一旦发生索赔事件，则要实事求是的、公正的予以处理。中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件6.合理确定标底及合同价，熟悉合同文件，熟悉国家和地区性价格政策，了解价差补偿的规定，合理进行工程款结算。严格执行结算、付款的有关程序和制度，防止资金的不当支用。7.提倡、鼓励优化设计、优化施工，大力采用新技术、新材料、新工艺，加快工程进度，提高工程质量，节约工程投资。8.通过质量价格比选，合理确定材料供应生产供应厂家。9.因国家物价调整及工程变更的不可避免性，对投资控制采用动态的方法，绘制工程进度与费用控制曲线，利用进度与费用曲线进行动态管理。10.定期向业主汇报工程结算及资金使用情况，并报送相关文件。10.3.5.2工程结算的审核与确认。1.工程量计算的主要依据：1)监理范围内的各合同项目的工程承包合同及其组成文件；2)经监理单位签发的工程施工图纸、设计文件(合技术要求，设计变更通知)；3)国家及部颁有关概预算编制文件、规定和办法、定额等；以及有关施工技术规程、规范、技术标准中关于支付工程量计量的规定。4)经业主单位、监理单位确认的有关工程支付工程测量资料；5)施工质量签证文件；6)业主及监理单位的有关指令、指示、通知、文函等。2.工程结算的有关规定1)对于单价承包的项目投标书报价表中所列的工程量，不能作为最终支付结算时的工程量，施工承包单位进行支付结算时的工程量应以监理单位验收合格、符合支付计量要求的实际工程量。2)中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件施工承包单位对某项工程(或部位)进行工程量计量时，需实测的量测前应向监理单位递交收方量测申请报告。报告内容应包括：工程名称、工程分部、分项或单元工程编号、测量方法或技术措施，经监理单位同意后，即可进行工程量量测工作。监理单位将派出监理工程师参加量测和监督工作的进行。3)监理单位要求对收方工程量任何部位进行补充或对照量测时，施工单位不应拒绝，否则由监理单位主持的量测成果被视为部分工程支付工程量的正确量测。4)土石方开挖前，施工承包单位应对原始地形或土方开挖后地形进行复测，并报监理单位审批后才能施工，除非监理单位另有规定。土石方开挖的支付工程量，按施工详图或监理单位通知调整最终确认的开挖线(或坡面线)以自然方(立方米)为单位进行量测和计量。5)所有支付所进行的量测(包括计算书、测图等)成果，都必须事先报监理单位认可。6)要求支付工程量结算必须符合以下条件：●支付工程量必须达到“合格”的质量标准；●支付工程量必须是当月完成或以前完成尚未结算的；●属于本监理工程项目范围内的工程承包合同规定必须进行决算的，或是虽非属合同规定支付结算的工程量，但属于经业主单位或监理单位要求施工或同意认可的工程量；●有相应的开工指令，施工质量检查签证和单元工程(工序)质量评定表等完整的监理单位认可文件。3.工程结算审核的方式和内容1)工程价款结算按业主单位规定或实行月度结算方式进行，相应的工程款支付各项工作按业主单位规定或按月进行(即月度付款)。按月度付款方式时工程款支付工作程序为：●每月26日施工承包单位编制已完工程支付工程结算申请(即工程结算表一式6份，以及相应的说明性附件)。●监理单位每月29日审查已完工程形象进度、工程质量、工程量、结算单价及结算总价。●中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件监理单位每月30日在工程结算表上签署工程结算价款的审报意见，并报送业主单位有关工程项目部。●次月1日有关工程项目部在工程结算表上签章后将其中一份返回监理单位，一份送交工程项目部。●次月2～3日施工承包单位根据已审核的工程结算表填制“工程价款结算帐单”一式五份，于4日送有关各方。●6日施工承包单位将已审签的结算帐单送交业主单位的财务部门进行审核和抵扣有关款项后审签。●9日业主单位财务部门将已签章的“已完工程价款结算帐单”向施工承包单位办理银行划款手续。2)施工承包单位应按工程支付程序规定的时间向监理单位提交支付工程量结算申请，其主要内容包括：●工程结算表；●支付工程量的质量证明文件(施工质量检查签证，质量等级评定表等)；●月施工进度计划表及其执行情况说明；●已施工的设计图纸或文件号，业主单位或监理单位的有关文件号；●申请结算工程项目施工中的质量、安全事故及其处理说明，违规记录及其处理说明；●已完成工程量计算清单，包括收方计算底稿及其它为工程支付所进行的量测成果；●业主和监理单位要求报送的其它资料。其中工程结算表是签署支付工程量结算意见的表格，是支付工程量结算申请的主要表达形式，其它资料则是为审核“报表”所必须提交的说明性和依据性资料。3)监理单位应对支付工程量结算申请进行认真审核。主要审核内容有：●支付工程量结算申请是否资料齐全、完整；中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件●支付工程量项目是否符合工程报介单中的工程项目划分、编号及项目名称，即确定是否属于合同内规定结算项目；●工程形象进度，已完成工程量是否达到月施工进度计划要求；●支付工程量的计量是否属实，是否符合支付工程量与测量的有关规定要求，计算是否正确；●结算单位是否与合同文件相符；●结算总价是否正确；●合同外工程量计量的依据是否完备正确，以及合同外项目单价的审核；●其它应审核的内容。4)监理单位必须在规定期限内对支付工程量结算申请全部审核完毕，并在工程结算表分项签署审核的工程量、金额和总价。工程结算表由监理单位总监理工程师或副总监理工程师签署。10.3.6经济措施：除及时进行计划费用与实际开支费用的比较分析外，对监理人员对原设计或施工方案提出合理化建议被采用由此产生的投资节约，可按监理合同规定予以其一定的奖励。10.3.7合同措施：按合同条款支付工程款，防止过早、过量的现金支付；全面履约，减少对方提出索赔的条件和机会；正确处理索赔等。10.4合同管理措施1)拟订本工程项目合同体系及合同管理制度，包括合同草案的拟订、会签、协商、修改、审批、签署、保管等工作制度及流程；2)协助业主拟订项目的各类合同条款时应当在文字语言方面做到清楚明白，避免含糊不清、词不达意的现象发生。并参与各类合同的商谈；3)建立合同目录、编码和档案；4)分析和跟踪管理合同执行情况；5)协助业主处理与项目有关的索赔事宜及合同纠纷事宜。10.5信息管理措施中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件1)由专人负责工程建设信息的收集、分类、整理储存及传递工作。信息传递以文字为主，统一编号。并使用计算机进行管理，为工程建设提供及时有用的信息和决策依据。2)建立必要的会议、例会制度，整理好会议纪要，以便督促检查会议决定的执行情况。3)监理人员必须作好现场记录，认真填写监理日志，将每日施工内容、投放的人力、设备、工程进展情况，发生的各种问题，当天所作的重大决定，给承建单位的各种指示，以及召开的会议等，均如实记载，以备日后查阅。4)做好图纸资料、设计修改通知、观测试验资料、工程照片、录像、收文、发文等档案文书的保管和传递、归档工作。5)建立完整的各项报表制度，规范各种适合本工程的报表。定期将各种报表、信息分类汇总，及时向业主及有关方面报送。6)主要信息项目表见附表一。10.6协调工作措施1.在施工期间，对各承包单位间发生的矛盾、干扰、纠纷，要进行及时、有效的协调。2.建立定期的协调会议制度，如第一次工地会议、工地监理例会、专业性监理会议等。会议由监理工程师记录并整理成会议纪要，经与会各方认可，然后分发给有关部门单位，并作好会议决议事项执行跟踪记录，会议纪要应主要写明：1)会议地点及时间；2)出席者姓名、职务及其代表的单位；3)会议中发言者的姓名及所发言的主要内容；4)决议事项；3.中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件监理工程师要经常深入现场，了解各工作面的进展情况，存在的问题，定期(周或旬)召开协调会议，向业主和各承建单位通报工程的总形象进度，指出各单位应该注意的事项，协调统一各家的进度意识，齐心协力搞好建设，同时，请业主解决在施工中与地方政府、村民所发生的矛盾，以及某些承建单位出现的财力、物资困难。4.定期召开各单位主要技术负责人会议，对工程中出现的重大问题，及时进行商讨，取得共识，指导工程建设。5.对供货单位与各承建单位间供需矛盾进行及时协调、调整，以保证材料、设备的适时供应。10.7施工安全与环境保护措施10.7.1施工安全监督安全问题是水电建设工作中一个非常突出的问题。安全生产至关重要，必须严加管理。尽量杜绝大事故的发生。1.工程承建单位的安全组织工程项目开工前，监理部应要求承建单位按承建合同文件规定，建立施工安全管理机构和施工安全保障体系。同时，监理机构还应督促承建单位，设立专职施工安全管理人员以全部工作时间用于施工过程中的安全检查、指导和管理，并及时向监理机构反馈施工作业中的安全事项。2.监理部的安全监督监理部应根据工程建设监理合同文件规定，建立施工安全监理制度，制定施工安全控制措施。监理部设置安全监理工程师，加强对施工作业行为进行检查、指导与监督。3.施工安全措施计划审批工程项目开工前，监理部应要求承建单位按国家或国家部门关于施工安全的有关法令、法规和承建合同文件规定，编制施工安全措施和施工作业安全防护规程手册，报送监理部审批和备存。工程项目开工前，监理部还应对承建单位安全作业措施和安全防护规程手册的学习、培训及施工安全教育情况进行检查。4.中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件督促、检查承建单位对火工材料、油料的采购、验收发放及保管工作是否按有关规定制度进行严格管理，杜绝意外事故的发生。5.爆破现场必须严格按操作程序作业，确保安全。6.在地下洞室开挖过程中，及时了解揭露的地质情况和围岩的变形情况，并及时采取相应的安全措施。7.防洪度汛措施检查每年汛前，监理部应协助业主审查设计单位制订的防洪度汛方案和工程承建单位编写的防洪度汛措施，协助业主组织安全度汛大检查。监理部应及时掌握汛期水文、气象预报，协助业主做好安全度汛和防汛防灾工作。8.安全事故处理监理部应根据工程承建合同文件规定和业主授权，参加施工安全事故的调查和处理。10.7.2施工环境保护1.施工环境保护措施在工程项目开工前，监理部应督促承建单位按工程承建合同文件规定，编制施工环境管理和保护措施，并在报送监理部批准后严格实施。2.施工场地环境保护施工过程中，监理部应督促承建单位按工程承建合同文件规定，做好施工区界限之外的植物、生物和建筑物保护并使其维持原状。对施工活动界限之内的场地，监理部应督促承建单位按工程承建合同文件要求采取有效措施，防止发生对施工环境的破坏。3.施工弃渣、弃水管理监理部应督促承建单位按承建合同文件规定，将工程施工弃渣、废渣、废水以及生产和生活垃圾运至指定地点，并按合同要求进行处理。施工用水应尽量循环利用。必须排放的施工弃水、生产废水和生活污水以及施工粉尘、废气、废油等，均应按合同规定进行处理，达到排放标准后方可予以排放。4.施工噪声中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件监理部应督促承建单位，按工程承建合同文件规定，对施工过程以及施工附属企业中噪声严重的施工设备和设施进行消音、隔音处理，或按监理部指示，控制噪声时段和范围，并对施工作业人员进行噪声防护。5.场地管理与清理进入现场的材料、设备必须放置有序，防止任意堆放的器材杂物阻塞工作场地周围的通道和影响环境。工程完工后，监理部应督促承建单位，按工程承建合同文件规定，拆除业主不再需要保留的施工临时设施，清理场地，恢复植被和绿化。11本工程拟定的进度、质量监理重点及监控措施，旁站监理项目和要求周宁电站为高水头、长隧洞的引水式水电站，大坝坝型为碾压混凝土重力坝，厂房型式为地下厂房。工程的主要特点为：——电站建于高山峡谷中，坝址为“V”型河谷，两岸边坡陡峻，缺少开阔场地，施工布置较分散；——引水隧洞长达12.4km，施工支洞较多且长；高压管道竖井高差大，达379.3m；——厂址地形陡峻，各洞群出口场地小，施工布置难度较大；——工程所在地区属中亚热带海洋性山地气候，雨量充沛。根据对招标书研究和我院同类型工程设计、监理工作经验，并结合本监理项目具体工程地形地质条件、枢纽布置特点、以及工程施工条件，我监理中心在全面执行以上监理工作的职责和任务外，现郑重提出以下监理工作的重点和关键技术，作为监理工作的控制重点，从而确保达到工程施工质量和施工进度控制目标。中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件11.1本工程现场重点监理项目(旁站项目)现场质量控制是监理的中心工作，也是工作量最大、最艰苦的工作。现场监理分为一般性巡视、24h跟班旁站、现场验收等。项目监理工程师每天应到分管的工程项目巡查，并在现场发现问题、解决问题。每次巡查均须有现场记录，如发现较大问题则必须报告项目部长和总监。对于关键工程和重要部位的施工，将采取跟班旁站的形式了解和掌握施工全过程。根据我院同类型工程设计、监理工作经验，并结合本监理项目具体工程地形地质条件、枢纽布置特点、以及工程施工条件，我监理中心提出以下关键点作为24h旁站项目：碾压混凝土重力坝的碾压施工全过程、引水系统的高压竖井混凝土衬砌施工全过程、地下厂房喷混凝土、地下厂房重点部位混凝土浇筑、岩锚吊车梁混凝土浇筑、高压岔管混凝土施工、高压灌浆、导流洞及各施工支洞封堵、导流洞洞口及其它洞口与各洞口交汇处施工、主机设备吊装、机组调试、管道清洗、机电设备测试等。11.2大坝工程周宁水电站大坝分左、右挡水坝及中间溢流坝三个坝段，总长201m。最大坝高73.4m，属高坝。大坝混凝土浇筑工程量15.94万m3，其中碾压混凝土15.904万m3。碾压混凝土施工安排在2003年10～2004年4月进行。结合本大坝工程的特点，监理工作的重点如下。11.2.1建筑材料、建筑构配件和设备中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件建筑材料如水泥、粉煤灰、砂石骨料、钢筋钢材等的质量优劣是工程建设成败的关键所在，且其运用贯穿工程建设的全过程。包括预制件、金属结构和预埋件等的构配件是工程建筑物的组成部分，其质量的好坏也直接关系到工程能否安全运行。设备(大坝主要有弧型闸门的启闭机)的出厂质量和安装质量则关系到工程的安全和正常运行。因此，在监理工作中，建筑材料、构配件和设备的监理是第一位的重点，必须严格把关；而建筑材料的监理更是贯穿工程建设始终的重点。周宁水电站坝址附近没有可供开采的天然砂砾石料场，必须采用人工砂和人工碎石来解决混凝土骨料。人工砂石骨料级配和混凝土配合比的控制是保证大坝碾压混凝土质量的前提；关系到碾压混凝土的力学性能、温度控制、施工工艺参数的确定、层面结合好坏及工程的经济性，因此根据不同的气温、湿度和季节，通过室内试验，采用合理的可调整的配合比，对大坝的浇筑质量、经济性和工期都将产生积极的影响。为完成好此项监理工作，我监理中心依照国务院《建设工程质量管理条例》第五章赋予监理工程师的义务、责任和权利，特订立如下措施：1.仔细审核有关单位提供的建筑材料、构配件和设备厂家的资信文件，做到事前心中有数；2.严格审核各种建筑材料、构配件和设备的出厂检验报告和进货检验报告，对不合格品或达不到合同要求标准的将不允许进入施工现场；3.严格审核人工砂石骨料级配和混凝土配合比的试验成果和使用级配及配合比；4.对现场生产的建筑材料、建筑构配件，监理工程师将采取定期和非定期巡视，必要时旁站的制度，确保对现场生产的建筑材料、构配件的事中控制；5.严格执行建筑材料现场试验(如水泥的强度及安定性试验等)、加工成品(如混凝土)和构配件的抽样检验、以及设备的进场开箱检验等制度，并严格审核试验和检验报告，对不合格品或达不到合同要求标准者监理工程师将行使不给予签证、不准进行下一道工序和令其撤离现场等权利。11.2.2混凝土拌合系统和运输系统中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件本工程混凝土的拌合和运输系统对确保大坝碾压混凝土的质量致关重要。碾压混凝土筑坝是一种混凝土的快速施工技术，对混凝土拌合系统的生产能力和混凝土运输系统的输送能力要求较高，且对系统的安全可靠性要求高。在已有的工程实践中，由于混凝土拌合系统的可靠性差，或计量不准确而发生混凝土质量事故的事例时有发生，必须引起足够的重视。混凝土拌合系统的生产能力和混凝土运输系统的输送能力要满足大坝碾压混凝土浇筑方案的要求，如采用全坝面斜层平摊铺筑法，则施工进度可大幅度提高，因而对这两个系统的要求也较高；如采用分区薄层浇筑法，则施工进度相对要慢，因而对这两个系统的要求相对也略低一些；实际施工时，可能在不同的坝体部位分别使用这两种方法，因而，对混凝土拌合系统的生产能力和混凝土运输系统的输送能力要综合考虑。运输系统的垂直运输方面，真空溜槽是一项成熟的技术，有许多优点，运输中可避免多次转运及日晒雨淋，缩短运输时间，减少运输过程中的砂浆损失、温度变化、骨料分离以及VC值损失，在国内已实施的工程中最大垂直输送高差已达83m。特别对高山峡谷中的周宁大坝，施工布置尤其有利，建议采用。混凝土的拌合和运输系统的监控措施如下：1.协助业主选择具有足够资质和能力的施工承包商；2.严格仔细地审核施工承包商提交的施工组织设计和混凝土的拌合和运输系统方案是否先进可靠、合理可行，能否满足工程的进度要求和质量要求；3.加强混凝土的拌合和运输系统的巡视，并进行定期和非定期的检查，严格控制系统的事故率；对工程第一罐混凝土和混凝土拌合和运输系统初期将实施旁站监理，并在日常监理工作中定期和非定期的检查混凝土拌合计量的准确性以及根据实际施工条件变化所作的调整情况。11.2.3碾压混凝土施工质量的监控大坝碾压混凝土施工质量的监控是大坝工程监理工作的重点，而影响碾压混凝土施工质量的因素是动态的，处于不断的变化之中，因而也是监理工作的难点。大坝碾压混凝土施工质量的好坏不只是质量本身，还关系到大坝工程的进度和造价。在此，我监理中心将起用我院承担的“九五”国家重点科技攻关项目—“碾压混凝土高坝筑坝技术研究”中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件的研究成果。大坝碾压混凝土施工质量控制和评价指标体系框图如下。决定大坝碾压混凝土施工质量的五个层次分别为：决策层、指标层、子指标层、因素层和子因素层。决策层确定大坝碾压混凝土施工的质量目标。质量目标确定后，则大坝碾压混凝土施工的质量目标的指标层和子指标层也确定下来。为达到符合质量目标的碾压混凝土指标和子指标，施工承包商要依据设计单位提供的指标，根据工程实际条件对因素层和子因素层的因素和子因素进行研究和必要的试验，提出切实可行的施工组织设计方案和大坝碾压混凝土施工方案，报监理工程师审批。监理工程师的监理工作从了解大坝碾压混凝土施工的质量目标入手，熟悉掌握大坝各部位的碾压混凝土的各项指标，以便统揽大坝碾压混凝土施工质量监控的大局。而监理工作的重点和难点则是监控因素层4个因素和子因素层7个子因素。因素层的原材料因素和配合比因素在前面的11.2.1和11.2.2中进行重点监控。这里主要就因素层的施工过程及工艺因素和施工环境条件因素有关子因素进行重点监控，并采取相应措施。由于溢洪道的存在且采用常态混凝土，大坝碾压混凝土的施工会受溢洪道的影响。建议：1)溢洪道留作二期施工，尽量减少溢洪道对大坝碾压混凝土施工的干扰；2)大坝碾压混凝土中，溢洪道位置周边的碾压混凝土按大坝上游面部位处理，可采用富浆碾压混凝土和变态混凝土，保证该部位混凝土的质量。1.运输，大坝混凝土仓面以外的运输在11.1.2中控制，仓面运输的监控主要对混凝土入仓和仓内运输的控制。如采用汽车入仓则要严格控制其给仓面带来的污染，以免影响混凝土的层面结合；如采用真空溜槽技术，则不存在混凝土入仓带来的污染问题。仓面内的运输主要是要控制按照仓面浇筑的铺碾顺序有序地进行和控制层间间隔时间在规定值以内，再者就是保持仓面的清洁。2.铺摊和碾压，不管采用分区通仓薄层浇筑法还是采用全坝面斜层平铺浇筑法，每层厚一般为30cm中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件，层间施工缝多。层间缝施工质量的好坏与碾压混凝土的各项指标均有关系，必须严格控制与检查。仓面铺摊包括仓面清理、卸料、平仓。仓面混凝土铺摊前，首先要做好仓面和层面清理，保证仓内清洁；第二层混凝土出机至第一层碾压完成的间隔不应大于混凝土的初凝时间，且铺筑层面应始终保持湿润以保证层间的塑性结合。如果不能及时碾压而造成层间间隔时间超过18-22小时的，层面应先作凿毛处理并清洗净，再按规定厚度和正确的稠度摊铺垫层砂浆并充分铺展，然后再进行混凝土的铺摊。若下层混凝土已发生初凝但未超过18-22小时的，可只作刷毛处理，清洗干净后即可铺摊混凝土。混凝土的碾压遍数要根据振动碾压设备的功率和混凝土的配比进行现场试验，然后才能进行坝面混凝土的碾压操作。混凝土从出机至碾压以1小时左右为宜，以保证碾压在混凝土失去和易性之前进行，从而混凝土的碾压质量。子指标层仓面实测压实容重配合比理论容重设计容重抗压强度抗拉强度抗剪断强度层间抗剪断强度层间抗渗性能抗渗性能抗冻性能静力抗压弹性模量极限拉伸值徐变决策层碾压混凝土施工质量指标层相对压实度层面结合质量强度耐久性受力变形性能因素层原材料性质配合比施工过程及工艺施工环境条件子因素层运输摊铺与碾压层间间隔时间养护仓面气温（含太阳辐射）大气相对温度风速中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件碾压混凝土施工质量控制和评价指标体系框图3.层间间隔时间，碾压混凝土的层间间隔时间应严格控制在混凝土的初凝时间以内。只有层间间隔时间控制在规定值以内，碾压混凝土的层间结合才能得到根本保证，这是碾压混凝土施工的关键之一，也是监理工作重中之重。为此，从两方面着手，一是在混凝土中掺加增塑缓凝剂，一般初凝时间可达到6-7h；另一方面，在有条件的坝体部位采用斜层平铺法施工，可大幅度降低层间间隔时间，一般可控制层间间隔时间在2-4h内。4.养护，由于碾压混凝土重力坝面仓浇筑不设纵缝，坝体横缝间距大，坝体不埋冷却水管，坝体内部温降缓慢。高温季节混凝土的连续施工中，要对仓面其进行喷雾养护，形成适宜的人工小气候，起到降温保湿、减少VC值的增长，降低混凝土的浇筑温度以及隔日防晒的作用；低温季节尤其是冬季，混凝土温降过程中，坝体表面会出现拉应力，易产生裂缝，要尽早及时地采取保温措施，一方面使碾压混凝土免受不利温、湿度变化的侵袭，防止有害的冷缩和干缩，另一方面可使水泥水化作用顺利进行，以期达到设计的强度和抗裂能力。因此，混凝土的养护对混凝土质量的影响不容忽视，监理人员应督促施工承包商抓好这项工作。5.施工环境条件，包括仓面气温、大气相对湿度、风速等因素均会影响混凝土的浇筑质量。大坝工程在一年内完成，碾压混凝土施工在10-4月间进行，基本上避开了雨季和高温期。但也难免高温、雨天施工的情况产生，施工中要及时对混凝土进行覆盖，同时严格控制VC值，并提高混凝土入仓速度。因此，监理工程师应掌握施工现场的施工环境条件，及时下达有关指令，或调整混凝土配合比、或加强喷雾、或加强保温铺盖、或规定施工时段甚至暂停施工，使混凝土施工质量得以保证。对大坝碾压混凝土施工质量的监控采取的措施如下：1)中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件审核承包商提交的施工方案，在此主要审核其施工过程及工艺是否先进、合理、可实施，各工序的衔接是否紧凑而有序，能否满足碾压混凝土各项指标的实现，各种影响混凝土施工质量的因素是否都考虑了应对措施及这些措施的落实情况；2)审核承包商提交的质量保证体系，是否可靠，是否满足需要；必要时，协助承包商完善其质量保证体系；3)派驻有施工经验的监理工程师和监理员实施全程旁站监理；4)采用核子密度仪实施随机的和有针对性的现场实时检测碾压层混凝土的湿容重和压实度，以便对碾压层混凝土的均匀性进行实时监控，确保碾压混凝土的施工质量；5)按照SL53-94《水工碾压混凝土施工规范》、SL48-94《水工碾压混凝土试验规程》及SL53-92《水利水电工程钻孔压水试验规程》对混凝土的各项指标进行检查、检测和试验，对事后发现的不合格品或达不到合同要求的帮助承包商分析原因，提出改进办法和处理意见，并监督其认真实施。11.2.4坝基开挖和处理的监控作为承受大坝传递过来荷载的大坝地基，坝基的作用十分重要。不论设计和施工，还是业主和监理，都必须高度重视。在监理工作中我方将采取如下措施：1.审核施工承包商提交的坝基开挖施工方案，审核坝基开挖对工程项目“三控制”的目标、方法、重点、程序等，审核其对设计坝基面的爆破防振保护措施和临近坝基面的开挖方法，审核其施工安全的保障措施是否可靠；2.审核包括坝基固结灌浆、帷幕灌浆及断层破碎带等软弱部位在内的坝基处理施工方案，审核其是否满足工程项目“三控制”的要求，审核其工艺是否合理可靠，是否满足设计要求，其措施、方法是否恰当；3.审核、检查、必要时复核施工承包商提交的大坝施工测量成果，保证坝基和建筑物尺寸符合设计要求；4.派驻有施工经验的监理工程师和监理员实施旁站监理；5.中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件按规程、规范实施检查，对不合格品或不符合合同要求的将帮助承包商分析原因，提出改进措施和补强处理方案，并监督实施。11.3大坝溢洪道周宁大坝的溢洪道设于坝身中部，共有3孔，坝段长46.0m。为常态混凝土。按进度计划其施工应在2004年5月完成其混凝土浇筑，随后的3个月进行弧型闸门安装。溢洪道施工监理工作的重点主要为溢流面的放样与施工平整度、弧型闸门支座的施工、弧型闸门及其启闭系统的安装与调试。监理工作的监控措施为：1.审核承包商的溢洪道混凝土施工方案和混凝土质量保证措施是否合理可靠，特别是溢流面的施工；2.审核承包商的溢洪道弧型闸门及其启闭系统的安装及调试方案是否合理可行；3.检查承包商的施工放样是否准确；派驻有经验的监理工程师和监理员实施旁站监理。11.4引水系统引水系统由进水口、长引水隧洞、上调压井、高压管道、尾水调压井及尾水洞等组成。进水口位于大坝上游右岸，引水洞自进水口至调压井全长12359.5m，沿程设有6条施工支洞。11.4.1引水隧洞本电站隧洞长，洞径大，工程造价也大，是控制进度关键线路上的项目，其施工组织的好坏，直接影响到工程质量、进度和投资。因此在施工过程中：必须加强以下几点的监理工作：1.加强地质预报：对长引水隧洞，前期工作的地质勘测仅是点与线的控制，在洞室施工过程中将可能暴露出一些不良地质问题，根据其它电站地下工程施工经验，可专门成立一个工程地质预报及处理小组，由业主、施工、设计及监理各单位的地质工程师组成，专门处理每个循环爆破后暴露的地质问题，支护措施必须十分有效。根据开挖揭露的地质条件，对各洞段支护型式进行优化调整，分别采用不衬砌、喷锚及衬砌支护措施。中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件2.对洞室中围岩为Ⅳ、Ⅴ类岩体的洞段，特别各断裂构造破碎带段，要及时进行锚喷支护，要做到随挖随衬，必要时还应采用超前支护，对Ⅱ、Ⅲ类岩体中的不稳定块体要及时采取锚杆喷护措施，防止埸落失稳。3.施工排水网络要及时形成，洞口坡面排水、坡外围截水沟要随时保持通畅。4.施工放样对洞位控制要准确，确保洞室方向、高程不超过允许误差的偏离。5.监测系统随工程进展及时形成，监测资料要及时分析、及时上报，及时收集围岩新的地质信息，实现动态监控设计，信息化施工。6.由于引水隧长，施工工作面多，应合理组织各段施工顺序和协调，如各洞段由多个承包商承包，应作好各承包商之间的组织协调，使工程正常有序进行。对部分洞段因地质条件复杂、稳定性差，需采取有效措施及时进行防护加固处理，才能保证施工安全，避免因坍塌失稳影响工期，给工程造成重大损失。另外，进洞是洞室开挖的难点，要根据开挖地质条件及时对洞口进行锁口和支护，进水口所在位置虽已将岸坡节理裂隙带挖除，但由于基岩节理裂隙仍较发育，为保证进水口边坡的稳定，首先进行必要的临时支护，及时进行系统支护，同时进行洞口锁脸施工，并采取边开挖边衬砌的方法，严格控制最大起爆药量，尽可能采取多循环、小药量、短进尺推进。进水口后山坡及两侧开挖较高处，应防止局部岩石崩落，用时采用支护处理措施进行护坡。中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件隧洞围岩山岩厚度一般较雄厚，地下水一般不甚活跃，在进行洞室开挖时一般不会有大的涌水现象发生。但由于主要的富水构造为断裂带，破碎带往往沿冲沟延伸，冲沟常年流水，在浅埋洞线(段)洞项山岩厚度较薄，山体风化强烈，特别是破碎带上部是冲沟时，地表水与于下水连通每件好，在施工中难免有较大的来水，恶化施工条件。应采取有效的排水和防治措施。而且引水隧洞基本为下坡洞，应防止雨水、山洪进洞，造成洞内作业的干扰，洞内施工作业废水、围岩裂隙渗水也需作好相应的排水措施，每隔一段应设置集水井坑，安设抽水泵，保持洞内正常的施工条件。11.4.2高压竖井段高压管道竖井段内径为4.7m，开挖洞径5.9m，采用钢筋混凝土衬砌，厚0.6m，竖井高差379.3m。竖井段上覆岩层厚度约70～360m，围岩为微风化～新鲜钾长(晶洞)花岗岩，以Ⅰ、Ⅱ类围岩为主，局部受断层及辉绿岩脉切割，围岩完整性差—破碎。其施工具有施工环境恶劣、施工条件艰苦、危险性大，是引水发电系统施工中难度较大的项目，亦是监理项目中应重点控制的项目。工程项目监理采用全过程质量、安全跟踪的监理方式，即工程监理派出现场监理人员对各个施工工序进行全天候24h的现场重点跟班监理。高压竖井段导井开挖、断面扩挖、混凝土衬砌、灌浆以及施工安全控制难度最大，程序复杂，技术要求高，监理工作要严格控制竖井施工质量与进度。对前期无法查清的地质问题，施工开挖中可利用反井钻施工导井进行超前勘探，查明工程地质条件，并根据不同的地质条件，预先考虑各段在扩挖时的支护参数，以便及时支护；竖井段衬砌混凝土采用混凝土输送泵和液压滑模台车等施工设备，从而保证竖井施工的安全与快速。采用液压滑模台车施工时严格控制台车的滑升速度。竖井段开挖断面大，高差大，部井段受断层影响，两侧节理发育，需专门处理，施工中应采取短进尺、多循环、锚喷支护紧跟工作面的方法进行。中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件竖井开挖中的围岩临时支护是危险、复杂而又至关重要的一环，它直接关系着施工人员的安全和整个工程项目的施工进度。在设计图纸上，一般只给出各类围岩的相应支护型式，而具体的支护参数和支护时间由现场设计代表和监理工程师根据岩石条件现场确定，监理工作可由现场监理员在每一个循环钻爆后，对岩面进行检查和岩石条件分析，确定围岩支护类型、支护参数和具体的支护时间，并对支护施工进行全过程的质量、安全跟踪11.4.3厂前高压钢管段在注重开挖质量的同时，其钢管的焊缝质量、外包混凝土的浇筑质量、回填灌浆、围岩的固结灌浆、钢管与外包混凝土之间的接触灌浆及灌浆管孔口的后期封堵焊接质量必须严格控制(尤其是灌浆顺序、接触灌浆压力、水灰比、升幅升速等)，以防止施工期与放空工况下钢管外压失稳，充水工况下内水外渗，影响厂房的正常运行与围岩的稳定。11.4.4钢筋混凝土叉管输水系统主管内径D4.7m，支管内径D2.7m，岔管区域围岩为钾长花岗岩，新鲜完整，致密坚硬，以整体块状结构(Ⅰ、Ⅱ类)岩体为主，岩体雄厚完整，无大规模断层构造，上覆岩层厚度及岩体中最小主应力均满足要求，采用钢筋混凝土结构。岔管处水头高，静水头达450m以上，而且分岔管圆锥体型遭切割，几何边界不连续，受力状况复杂，除采取特殊结构措施予以加强，施工也应采用先进的施工技术和工艺，保证施工质量。岔管的施工关键是开挖、衬砌、灌浆三个环节，开挖中应采用光面爆破等控制爆破技术、多循环小进尺、保证岔管开挖体形无大的超欠挖和系统锚杆支护随机跟进的原则；混凝土衬砌除保证强度和抗渗性能外，严格控制水灰比，经试验论证，掺入适量的外加剂(如粉煤灰、减水剂、引气剂等)；灌浆应注意灌浆顺序，灌浆压力控制不仅注意升速和升幅，而且视耗浆情况及时调整，并切实做好灌桨孔口的封堵工作。11.4.5隧洞施工测量监理水工隧洞总长约13km，设13个工作面，相向开挖最大长度约2km，洞外测量控制网已建立。施工测量是保证隧洞工程顺利贯通的关键，也是监理的一个重点。隧洞施工测量包括下列内容：贯通测量设计方案及根据贯通测量设计建立的洞外、洞内平面与高程控制网，洞内施工放样，开挖、衬砌、回填断面测绘及方量计算等。对上述测量工作的监理要点如下：中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件1.洞外测量控制网监理洞外测量控制网是隧洞施工测量的基本网，已经建立，主要是对业主提供的基本网的技术设计方案与观测成果进行审查。1)技术设计方案的基本要求基本网可布成三角网、测边网、边角网及导线网方案，如布成三角网宜在网中施测一定数量的测距边，布成测边网宜在适当的位置加测一定数量的角度观测，对于光电测距导线网应组成环形并保证有足够的环数。基本网布设等级不应低于四等，其纵向、横向与竖向中误差分别不得超过±30mm、±60mm与±15mm，其高程控制可与平面控制相结合，用光电测距三角高程代替三、四等水准测量，其中平面控制网的观测边应投影至遂洞的平均高程面上。原则上应在洞轴线折拐处、开挖洞口或其附近布有网点并埋设混凝土观测墩，这些网点应利于施工测量的测设工作。2)成果审查基本网技术设计方案要结合地形与工程特征进行设计，对于观测应结合设计方案制订专门的观测技术要求，观测的最终成果应是经经过测绘机构认可或经实践证明已是正确的程序的平差成果，且成果精度符合上述要求。控制点须绘制点之记且应易于寻找与识别。2.洞内测量监理对承包商在施工前提交的技术设计方案进行审查与过程跟踪监理。承包商应利用业主提供的且经监埋认可的洞外测量控制点，结合开挖入口的地形特点与所在段的洞挖特性，进行洞内测量控制、测量放样方案设计并经监理认可后实施。1)洞内控制测量的基本要求洞内测量控制一般(沿洞轴线)布成导线，分为贯通测量用的基本导线与施工放样用的施工导线。施工导线宜50m左右选埋1点，每隔数点与基本导线点附合。基本导线等级不应低于四等，其纵向、横向与竖向中误差分别不得超过±40mm、±80mm与±20mm中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件，其高程控制可用四等水准测量，也可与平面控制相结合，用光电测距三角高程代替四等水准测量，导线边长测量一般用光电测距方式进行，当用钢尺量取时按钢尺量距有关规定进行。基本导线应独立地进行2组观测，且应满足限差要求；在遂洞未贯通前，高程测量宜进行2组观测作为观测正确性校核。2)洞内施工放样测量的基本要求遂洞开挖以施工导线标定的轴线为依据，宜在洞内安置激光准直仪，或及激光经纬仪标定中线；开挖掘进细部放样，应在每次爆破后进行，掌子面上除定中心和腰线外，还应画出轮廓线；对于洞中混凝土衬砌，应以贯通后经调整配赋的洞轴线为依据，在衬砌面上标出拱顶、起拱线和边墙的设计位置，立模后进行检查。细部放样轮廓点相对洞轴线的点位中误差，不应大于下列规定：开挖轮廓点50mm(不许欠挖)；混凝土衬砌立模点10mm。测绘开挖与混凝土衬砌竣工断面，其断面测点相对于洞轴线的点位中误差，不应大于下列规定：开挖竣工断面：±50mm；混凝土竣工断面：±20mm。3)测量过程监理对承包商提交的测量方案进行技术性、可实施性与测量可靠性进行审查，对审批后的方案在实施过程中进行跟踪监理，对测量成果进行中间检查，对重点观测如轴线折点、曲线段进行旁站监理，对代表性断面与可疑断面进行实地量测。3.测量资料的收集、整理与审查1)施工过程中包含：●开挖与混凝土浇筑工程量；●立模放样验收记录；中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件●放样计算成果。2)遂洞竣工后包含：●贯通测量技术设计书；●控制测量平差计算成果；●洞轴线控制点与控制网联测的平差资料及进洞关系平面图；●洞内导线和高程计算成果和平面图；●开挖和混凝土断面图，竣工工程量；●贯通误差的实测成果和说明；●测量技术总结。11.5厂房系统地下厂房洞群由主付厂房，母线洞、主变洞、交通洞、安全排风出线洞、尾水闸门运输洞、主变运输洞、排水洞等组成。地下厂房洞尺寸为62.82m×17.9m×42.2m(长×宽×高)，围岩为新鲜钾长(晶洞)花岗岩，岩石坚硬，块状结构，岩体完整性较好，虽然地下厂房处地表断层较发育，但由于地下洞室埋深较大，地面断裂对厂房围岩的影响较大，地下洞室围岩以Ⅰ、Ⅱ类围岩为主。地下厂房施工是本工程项目施工关键线路之一，直接影响工程总工期。地下洞室特别是主厂房洞规模大，按总工期4年计，2台机安装按15个月，厂房浇筑也需15个月，主要地下洞的开挖只有18个月，相对强度较高，施工难度较大，因此对承包商的要求也相对较高。一方面，承包商必须要有丰富的地下洞室施工经验，能及时发现和处理施工过程中出现的各种问题，不延误工期；另一面，承包商必须要有相适应的先进成套设备，在开工前，监理必须检查督促承包商按合同要求确保设备的进场并投入使用。主副厂房洞室开挖是关键线路上的关键项目，地下厂房虽有三条不同高程的通道可同时施工，但都受到“洞外洞”的制约，必须将交通洞、尾水洞打通后才能进行厂房开挖。而开挖尾水洞之前还要先打通施工支洞(长217m)，中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件因此施工开始时应合理安排各洞室开挖顺序，重点线路路上的关键项目应重点保证，从而确保工程进度。地下厂房围岩整体稳定较好，施工中应采取光面或预裂爆破等措施，减少对围岩的扰动，特别应注意施工期局部稳定。受断层及节理裂影响，易在厂房顶拱和边墙形成不稳定块体，施工中应控制爆破影响，采用随机锚杆等措施加强支护。在厂房下游边墙与母线廊道和尾水管交叉处等部位应加强锁口处理。根据开挖的实际地质情况、围岩变形及锚杆应力等的观测成果，对支护方式和参数作动态调整，从而保证围岩的安全稳定。岩锚吊车梁岩台的成形、锚杆的孔位、孔深、倾角以及锚杆安装、梁体混凝土浇筑、观测仪器的埋设与保护等是施工重点。主厂房施工开挖中应注意岩锚吊车梁岩台的开挖成型，受陡倾角断层和节理裂隙密集带影响，部分岩台成型困难，应采取合理的开挖顺序，并预留保护层。为减少开挖爆破对厂房上、下游墙的影响，沿厂房上、下游墙钻设预裂孔，爆破方式应经现场试验确定。同时梁体模板的拆除时间及相邻部位爆破开挖作业时间以及梁体上质点最大振速都应控制在允许值范围内，并控制单孔最大装药量。喷锚支护是保证地下洞室围岩稳定、安全以及防风化、侵蚀的重要手段之一，地下厂房洞室均采用锚喷支护作为永久支护，其施工质量是监理工作中应重点控制的项目。施工中应根据围岩条件来安排相应的系统锚杆和喷混凝土支护的施工。对主厂房和其它小洞中围岩较差的洞段，要求每一个循环爆破后，都需要对围岩进行鉴定、研究，根据实际情况布置随机锚杆，及时施工，洞口交叉部位均应设置超前锚杆和锁口锚杆，保证交叉部位的围岩稳定。中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件地下洞室观测项目在施工期可以掌握施工过程中建筑物的工况，监测施工安全，也是监测地下建筑物运行安全的和提高设计质量的重要手段，是重点监理项目。施工中应加强观测管理，从观测仪器准备、埋设、观测、分析整理都要建立一套完整的管理制度，成立专门的观测管理机构，监理要密切配合。观测仪器的埋设应由熟练的技术工人操作，由专职技术人员指导和检测；要求系统、连续地进行观测，全部观测工作应严格按照所规定的测次和时间进行，在重要部位和复杂地质地段要求加强观测频率；观测成果整理要及时，认真检查读数记录，及时分析和反馈，从而指导设计和施工，提高施工质量和进度。厂房系统混凝土浇筑的特点是：结构尺寸一般较小，钢筋多，各种预留孔洞、预埋管线较多，施工中应加强检查，防止漏埋管线等事故发生。在施工前应严格审查施工单位根据设计要求制定的施工技术措施，并和施工单位密切配合，共同商定制定出行之有效的施工方法、程序、进度安排等，确保工程质量加快施工进度。11.6施工导流本工程左岸导流洞地质条件较好，洞子断面为5.5×7.0m，方圆形，洞挖线长195m。由于导流洞进口地面高程625～630m，洞底高程568m，明挖深槽边坡最高达60m左右，开挖量大，对施工安全不利。因此施工中要采取必要措施，避免出现高边坡及围堰接头稳定问题的产生。施工前还应清除进口冲沟处的人工堆积孤石、碎块，以免影响安全，堵塞导流洞。11.7机电设备及金属结构安装质量检验11.7.1到货验收协助业主对进场的主要机电设备、金属结构构件及设备进行质量检验与到货验收，开箱检查验收必须在监理人员到场时进行。监理人员应核查与到货有关的质量保证资料和装箱单，对其品种、规格、型号、数量进行清理、确认和检查。并检查设备、仪器的存放仓储防雨、防尘、防漏、防潮及防磁等是否符合安全存放规定。11.7.2审查机电设备及金属结构安装总方案中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件协助业主审查在安装承建单位进场后提出的机电设备及金属结构安装调试总方案：包括机电设备及金属结构安装总布置、总安装程序、总进度计划及人员和工器具、测量器具配置、主要部件和特殊部件安装的初步方案，以及拟采取的新技术、新工艺和质量安全保证措施，主要安装调试质量标准等。11.7.3预埋件的检查机电设备及金属结构件的很多零部件在土建混凝土浇筑前需要预先埋设或预留孔洞或预留二期混凝土部位。监理工程师应协调土建施工及安装预埋工作，安装单位在预埋预留合格后提出自检报告送监理工程师进行复检，然后才能浇筑混凝土。11.7.4管道清洗机电设备的所有管道在加工或焊接完成后，必须进行严格的清洗，需要酸洗的要进行酸洗，并同时进行打压实验，经监理工程师检查验收合格后，才能进行组装或预埋。11.7.5大件吊装安装质量检查对于机电设备、金属结构等重大部件的吊装安装，如主变压器、转子吊装、闸门、启闭机大件吊装，以及机组基准件如座环、蜗壳、尾水管等部件吊装，安装单位应向监理机构报送单项安装工艺措施，包括安装方法、测量工具与仪器的名称和精度、焊接工艺、支撑与加固方式、质量标准、安装工期、人员配备等。监理工程师应对大件吊、安装过程进行跟踪监理。11.7.6过程检验和试验的检查监理机构应督促安装承建单位按照国家及行业主管部门颁布的安装和实验规程进行设备的调试和安装质量的检验，必要时监理工程师可要求抽检和复核。11.7.7启动试运行方案审查协助业主审查主要机电设备及闸门和启闭机的调试程序、启动试运行程序、操作规程。参加启动试运行，审查试运行记录和试运行情况报告，作出对工程设备能否安全稳定运行的评价。12监理工作制度和守则中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件12.1设计文件、图纸审查制度监理工程师在收到施工设计文件、图纸后，在工程开工前，会同施工及设计单位复查设计图纸，广泛听取意见，避免图纸中的差错、遗漏。12.2技术交底制度监理工程师要督促、协助组织设计单位向承建单位进行施工设计图纸的全面技术交底(包括设计意图、施工要求、质量标准、技术措施)，并根据讨论决定的事项作出书面纪要交设计、承建单位执行。12.3开工报告审批制度当单位工程的主要施工准备工作已完成时，承建单位可提出《开工申请单》，经监理工程师现场落实后报总监理工程师审批。12.4材料、构件检验及复验制度分部工程施工前，监理人员应审阅进场材料和构件的出厂证明、材质证明、试验报告，填写材料、构件监理鉴定意见。对于有疑问的主要材料进行抽样，在监理工程师的监督下，使用承建单位设备进行复查，不准使用不合格材料。12.5变更设计制度如因设计图纸错漏，或发现实际情况与设计不符时，由提议单位提出变更设计申请，经施工、设计、监理三方同意后进行设计变更，设计完成后由设计单位填写变更设计通知单。经总监理工程师审核无误后签发《设计变更通知》。12.6隐蔽工程检查制度工程隐蔽以前，承建单位应根据《工程质量评定验收标准》进行自检，并将评定资料报监理机构。承建单位应将需检查的隐蔽工程在隐蔽前三日提出计划报监理机构，监理机构应排出计划，通知承建单位进行隐蔽工程检查，重点部位或重要项目应会同施工、设计单位共同检查签认。12.7工程质量监理制度中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件监理工程师对承建单位的施工质量有监督管理责任。监理工程师在检查工作中发现的工程质量缺陷，应及时记入监理日志，指明质量部位、问题及整改意见，限期纠正复验。对较严重的质量问题或已形成隐患的问题，应由监理工程师正式填写“不合格工程通知”，通知承建单位，同时抄报总监理工程师，承建单位应按要求及时作出整改，克服缺陷后通知监理工程师复验签认。如所发现工程质量问题已构成工程事故时，应按规定程序办理。1.如检查结果不合格，或检查所填内容与实际不符，监理工程师有权不予签证，并将意见记入监理日志内，待改正并重验合格后才能签证，方可继续下道工序施工。2.特殊设计的或者与原设计图变更较大的隐蔽工程，在通知承建单位的同时，还应通知设计单位工地代表参加，与监理工程师共同检查签证。3.隐蔽工程检查合格后，经长期停工，在复工前应重新组织检查签证，以防意外。12.8工程质量检验制度监理工程师对承建单位的施工质量有监督管理的权力与责任。1)监理工程师在检查工程中发现一般的质量问题，应随时通知承建单位及时改正，并做好记录。检验不合格时可发出“不合格工程通知”，限期改正。2)如承建单位不及时改正，情节较严重的，监理工程师可在报请总监理工程师批准后，发出《工程暂停指令》，指令部分工程、单项工程或全部工程暂停施工。待承建单位改正后，报监理工程师复验，合格后由总监理工程师发出《复工指令》。3.分部分项工程、单项工程或分段全部工程完工后，经自检合格，可填写各种工程报验单，经监理工程师现场检验后，填写相应的质量检验证。4.承建单位应逐月填写“工程质量检验评定统计表”，监理机构填写“工程质量月报”。5.监理工程师需要承建单位执行的事项，应尽量使用“监理通知”中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件，以督促承建单位执行。12.9工程质量事故处理制度1.凡在建设过程中，由于设计或施工原因造成工程质量不符合规范设计要求，或者超出检验标准规定的偏差范围，需做返工处理的统称工程质量事故。2.工程质量事故发现后，承建单位必须用电话或书面形式逐级上报。对重大的质量事故和工伤事故，监理单位应立即上报业主。3.凡对工程质量事故隐瞒不报，或拖延处理，或处理结果未经监理机构同意的，对事故部分及受事故影响的部分工程应视为不合格，不予验工计价。4.承建单位应及时上报“质量问题事故报告单”，并抄报业主和监理机构各一份。对于一般工程质量事故，应由承建单位研究处理，填写事故报告一份报监理机构；对大质量事故，由承建单位填写事故报告一式两份，由总监理工程师组织有关单位研究处理；对重大质量事故，承建单位填写事故报告一式三份，报监理机构，由总监理工程师组织有关单位研究处理方案，报业主批准后，承建单位方能进行事故处理。待事故处理后，经监理机构复查，确认无误，方可继续施工。12.10施工进度监督及报告制度1.监督承建单位严格按照合同规定的计划进度组织实施，监理机构每月以监理月报的形式向业主报告各项工程实际进度及计划的对比和形象进度情况。2.审查承建单位编制的实施性施工组织设计，要突出重点，并使各单位、各工序进度密切衔接。12.11投资监督制度1.监理机构进场后立即督促承建单位报送与承包合同相适用的分段、分工点的概算台帐资料，并随时补充变更设计资料。经常掌握投资变动情况，按期统计分析。中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件2.对重大变更设计或因采用新技术、新材料而增减较大投资的工程，监理机构应及时掌握并报业主，以便控制投资。12.12监理报告制度监理机构应逐月编写《监理月报》，每月末由总监理工程师主持编制监理月报，驻地有关监理人员参加，于次月初报业主。并于年末提出年度监理工作总结，报业主。监理月报应参照以下内容编制:工程概况、施工概述、工程形象部位完成情况、工程质量、工程计量与支付、工程变更及洽商、工地材料、构配件及设备的供应、施工现场情况、气象数据、驻地监理人员构成、监理工作统计、监理对本月工程施工总的评价、投资、进度、质量控制及信息、合同管理方面的工作情况、存在问题及建议。12.13工程竣工验收制度1.竣工验收的依据是批准的设计文件(包括变更设计)，设计、施工有关规范，工程质量验收标准以及合同及协议等。2.承建单位按规定编写和提出验收交接文件是申请竣工验收的必要条件，竣工文件不齐全、不正确、不清晰，不能验收交接。3.承建单位应在竣工验收前将编号的全部竣工文件及绘制的竣工图，提供给监理机构一份，审查确认完整后，报业主。交接竣工文件内容包括：全部设计文件、全部竣工文件、各项工程施工记录、工程小结、主要机械及设备的技术证书。12.14监理日志和会议制度1.监理工程师应逐日将从事的监理工作写入监理日志，特别是涉及设计、承建单位和需要返工、改正的事项，应详细作出记录。2.总监理工程师宜每周召开监理例会，检查本周监理工作，沟通情况，商讨难点问题，布置下周监理工作计划，总结经验，不断提高监理业务水平。12.15监理机构守则中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件1.认真贯彻执行工程建设的法律、法规、规范、标准和制度，遵循“守法、诚信、公正、科学”的准则，维护国家的利益。2.不与施工承包单位、设备制造单位、材料供应单位发生经营性关系。3.全面承担监理合同范围内所规定的监理业务，不从事超越监理委托合同规定权限的活动。4.按照“公正、独立、自主”的原则，开展工程建设监理工作，维护业主与施工承包单位的合法权利。5.接受监理公司和业主对监理工作的检查、监督、考核，主动向监理公司和业主反映、请示监理情况，定期向监理公司和业主报告工作。6.因监理过失而造成重大事故，按合同规定承担一定经济责任，并对当事人进行处理，直至撤换人员。7.热情为业主服务、为工程服务，对施工承包单位进行热情帮助和指导。12.16监理人员守则1.维护国家利益，热爱建设监理事业，努力钻研业务，不断提高监理水平，为推进建设监理事业的发展而尽职尽责地工作。2.按照“守法、诚信、公正、科学”的准则执业，正确执行有关部门工程建设的法律、法规、规范、标准和制度。3.信守合同，恪守诺言，自重自律，秉公办事，清正廉洁，坚持“在监理中服务，在服务中监理”的工作方针，以科学的工作态度和实事求是的原则处理各方关系，维护业主与被监理方的合法权益。4.不得涂改、出借、出租、转让或出卖执业证书，不得同时在两个以上的监理单位从业。5.坚持独立地工作，不在政府部门或施工、材料设备的生产单位兼职；不为所监理项目指定分包承建商、建筑构配件、设备和材料。6.维护监理工程师声誉，不唯利是图，不做任何有悖于监理执业道德的事，敢于抵制不良倾向。中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件13监理资料管理13.1监理资料管理制度1.施工阶段的监理资料至少应包括下列内容：1)施工合同文件及委托监理合同；2)勘察设计文件；3)监理规划；4)监理实施细则；5)分包单位资格报审表；6)设计交底与图纸会审会议纪要；7)施工组织设计(方案)报审表；8)工程开工/复工报审表及工程暂停令；9)测量核验资料；10)工程进度计划；11)工程材料、构配件、设备的质量证明文件；12)检查试验资料；13)工程变更资料；14)隐蔽工程验收资料；15)工程计量单和工程款支付证书；16)监理工程师通知单；17)监理工作联系单；18)报验申请表；19)会议纪要；20)来往函件；21)监理日记；22)监理月报；23)质量缺陷与事故的处理文件；中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件24)分部工程、单位工程等验收资料；25)索赔文件资料；26)竣工结算审核意见书；27)工程项目施工阶段质量评估报告等专题报告；28)监理工作总结2.监理资料管理制度1)监理资料必须及时整理、真实完整、分类有序。2)监理资料的管理应由总监理工程师负责，并指定专人具体实施。3)监理资料应在各阶段监理工作结束后及时整理归档。4)建立档案的编制及保存应按有关规定执行。5)归档后的监理资料在工程竣工后移交业主。13.2监理工作各种表格目录一、监理机构与设计单位联系的技术文件及资料表B1-1设计文件审签表表B1-2设计图纸交底会议纪要表B2-3施工图纸签审意见单二、施工承包商向监理机构申报的技术文件及资料表B2-1工程承建单位提供施工图纸审签单表B2-2施工技术方案报审表表B2-3单位工程开工申请单表B2-4分部(分项)工程开工申请单表B2-5进场材料质量检验报告单表B2-6进场施工设备申报单表B2-7施工测量成果报审单表B2-8施工放样报验单表B2-9工程项目分包申请单表B2-10工程变更申请报告单中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件表B2-11工程复工申请书表B2-12施工进度报告表表B2-13实际施工进度报告表表B2-14工程事故报告表表B2-15工程质量缺陷处理申报单表B2-16合同工程项目延长工期申请表表B2-17承建单位暂停工程报告单表B2-18工程项目验收申请表表B2-19主要工程项目提前完工奖申请表表B2-20施工质检员资质认证申请表表B2-21工程材料消耗情况月报表表B2-22主要施工机械、设备使用情况月报表表B2-23现场施工人员月报表表B2-24工程事故月报表表B2-25施工调度日报表表B2-26单价支付项目工程量结算审核表表B2-27合价支付项目支付工程量结算审核表表B2-28计日工工作支付申请签证表表B2-29计日工单价申报签证单表B2-30合同索赔申请表表B2-31单元工程支付工程量结算签证单表B2-32承建合同合价项目细分申请表表B2-33人工、材料及机械设备台班费合同单价调整申请表表B2-34合同外工程项目单价申请表表B2-35额外工程月计量申请表表B2-36工程主材供应签证单三、监理机构向承建单位发出的表格中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件表B3-1有限工程变更通知单表B3-2分部、分项工程开工许可证表B3-3工程暂停指令单表B3-4工程复工指令单表B3-5工程返工指令单表B3-6施工违规警告通知单表B3-7工程项目移交通知单表B3-8工程项目缺陷责任期终止证书表B3-9工程承建单位违约通知单表B3-10承建单位索赔签证单表B3-11业主单位索赔签证单表B3-12计日工工作通知单表B3-13即日工工作量明细表表B3-14监理工程师工地现场一般书面指示单表B3-15监理工程师通知表B3-16额外或紧急工程通知表B3-17设计变更通知表B3-18不合格工程通知表B3-19工程检验认可书表B3-20竣工证书表B3-21变更指令表B3-22施工进度计划审批表表B3-23延长工期审批表表B3-24工程预付款支付证书表B3-25工程计量证书表B3-26监理检测任务单表B3-27检测实验室抽检实验报告单中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件表B3-28监理测量任务单表B3-29单元工程施工质量检验与开工(仓)签证内部会签表四、监理机构向业主提交的报表表B4-1施工区水文、气象记录汇总月报表表B4-2工程变更月报表表B4-3工程质量检验月报表表B4-4项目月支付总表表B4-5监理指令汇总月报表表B4-6合同索赔月报表表B4-7工程进度完成情况统计月报表表B4-8月份施工进度计划表表B4-9进度计划与实际完成报表表B4-10施工进度产值计划与实际完成情况表表B4-11进度完成情况统计年表表B4-12主要指标完成情况汇总表五、监理机构自用表格表B5-1监理管理综合统计月报表表B5-2监理人员工作月报表表B5-3工程文件处理统计旬报表表B5-4监理协调会签名单表B5-5监理现场记录(日志)表B5-6天气报告表B5-7实验登记表B5-8样品登记表B5-9验收记录]表B5-10总监理工程师巡视记录表B5-11旁站(跟踪)监理值班记录中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件六、质量检验记录、合格证、开仓证及质量评定表(示例)表B6-1水泥物理品质试验记录表B6-2水泥化学检验报告表B6-3水泥检验报告表表B6-4粉煤灰物理品质试验记录表B6-5粉煤灰品质检验报告表表B6-6砼外加剂物理性能检验报告表表B6-7钢筋力学性能检验记录表表B6-8砂料试验记录表表B6-9粗骨料检验试验记录表表B6-10砼用砂检验报告表表B6-11砼用碎石或卵石检验报告表表B6-12砼拌和配料报告表表B6-13砼强度检验记录表表B6-14建筑材料质量检验合格证表B6-15砂石骨料产品质量检验报告单表B6-16钢筋、钢构件焊接质量检测报告单表B6-17钢筋混凝土预制构件质量报验单表B6-18水工混凝土拌和质量检测报告单表B6-19混凝土准浇证表B6-20混凝土浇筑、衬砌开仓证表B6-21混凝土单元工程养护记录表表B6-22施工质量终检合格(开工、仓)证表B6-23水工建筑物岩石基础验收申请表表B6-24水工建筑物岩石基础验收证书表B6-25地质及施工缺陷处理联合检验认定表表B6-26岩石地基开挖单元工程质量等级评定表中国水利水电建设工程咨询中南公司n福建省穆阳溪周宁水电站工程建设监理投标文件表B6-27岩石地基开挖单元工程施工质量自检合格证表B6-28岩石地基开挖工程联合检验签证表表B6-29单元工程(工序)质量评定表表B6-30混凝土单元工程质量评定表表B6-31分部(分项)工程质量评定表表B6-32单位工程质量评定表表B6-33施工质量联合检验合格(开仓)证表B6-34工程验收申请报告表B6-35分部分项工程验收签证书表B6-36工程基础验收证书表B6-37工程地基竣工验收单中国水利水电建设工程咨询中南公司
