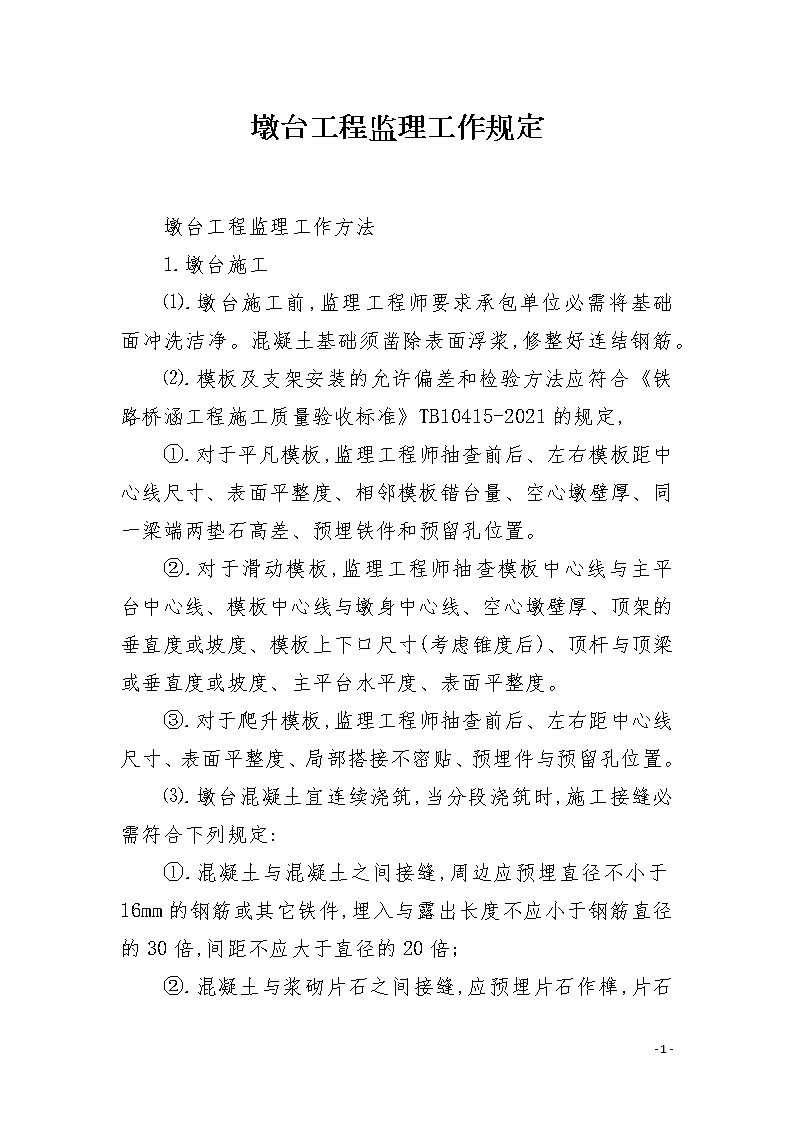

墩台工程监理工作规定墩台工程监理工作方法1.墩台施工⑴.墩台施工前,监理工程师要求承包单位必需将基础面冲洗洁净。混凝土基础须凿除表面浮浆,修整好连结钢筋。⑵.模板及支架安装的允许偏差和检验方法应符合《铁路桥涵工程施工质量验收标准》TB10415-2021的规定,①.对于平凡模板,监理工程师抽查前后、左右模板距中心线尺寸、表面平整度、相邻模板错台量、空心墩壁厚、同一梁端两垫石高差、预埋铁件和预留孔位置。②.对于滑动模板,监理工程师抽查模板中心线与主平台中心线、模板中心线与墩身中心线、空心墩壁厚、顶架的垂直度或坡度、模板上下口尺寸(考虑锥度后)、顶杆与顶梁或垂直度或坡度、主平台水平度、表面平整度。③.对于爬升模板,监理工程师抽查前后、左右距中心线尺寸、表面平整度、局部搭接不密贴、预埋件与预留孔位置。⑶.墩台混凝土宜连续浇筑,当分段浇筑时,施工接缝必需符合下列规定:①.混凝土与混凝土之间接缝,周边应预埋直径不小于16mm的钢筋或其它铁件,埋入与露出长度不应小于钢筋直径的30倍,间距不应大于直径的20倍;-3-n②.混凝土与浆砌片石之间接缝,应预埋片石作榫,片石厚度不小于15cm;安放匀称,片石间的净距不得小于15cm;片石与模板的净距不宜小于25cm,且不得与钢筋接触。片石露出基础面一半。⑷.墩台施工中承包单位应经常检查中线、高程,发觉问题准时处理。墩台施工完毕,应对全桥中线、高程、跨度贯穿测量,并用墨线标出各墩台中心线、支座十字线、梁端线及锚栓孔位置。⑸.混凝土表面裂缝宽度(用刻度放大镜检查)不得大于0.2mm。⑹.墩台施工完毕应准时对河道进行疏通清理,做好环境保护。⑺.桥台顶道碴槽面排水坡应符合设计要求。⑻.混凝土墩台允许偏差和检验方法应符合《铁路桥涵工程施工质量验收标准》TB10415-2021的规定,监理工程师抽查墩台前后、左右边缘距设计中心线尺寸、桥墩平面扭角(滑模)、表面平整度、空心墩壁厚、墩台支承垫石顶面高程和中心位置、垫石顶面高差、预埋件和预留孔位置。⑼.对于砌体墩台,砌体墩台允许偏差和检验方法应符合《铁路桥涵工程施工质量验收标准》TB10415-2021的规定,监理工程师抽查砌体边距设计中心尺寸、顶面高程、两相邻砌块外表面错开、竖直度或坡度、竖直度或坡度、竖直度或坡度、表面平整度。-3-n⑽.混凝土墩台要求墩台身混凝土表面平整,色泽匀称,接茬处无较大错台、跑模现象。局部蜂窝麻面已修补,形状整体轮廓清楚,线角基本顺直。砌体墩台要求砌石选料得当,表面平整,砌缝符合规定,勾缝无明显缺陷,线角基本顺直。墩、台帽与墩、台身衔接基本平顺。表面轮廓比较清楚,排水流畅,基本不积水,支承垫石方正平整,不空鼓,预埋件和预留孔位置正确。2.台后填土、锥体及其他⑴.台后及锥体填料种类和规格、填筑范围、填筑密实度必需符合设计要求。要求承包单位进行仪器检查。监理工程师检查检测报告。⑵.锥体填筑后应刷坡,坡面平整圆顺。⑶.砌体的结构形式、位置必需符合设计要求。砌体反滤层厚度、所用材料质量和规格必需符合设计要求。监理工程师全部检查。⑷.锥体砌体允许偏差和检验方法应符合《铁路桥涵工程施工质量验收标准》TB10415-2021的规定,监理工程师抽查顶面高程、表面平整度、砌体厚度、底面高程。⑸.锥体护砌要求砌体选料得当,坡度基本顺直,勾缝无明显缺陷,泄水孔排水流畅。养殖场制度养猪场制度兼职制度兽医制度内务制度内控部制度-3-
