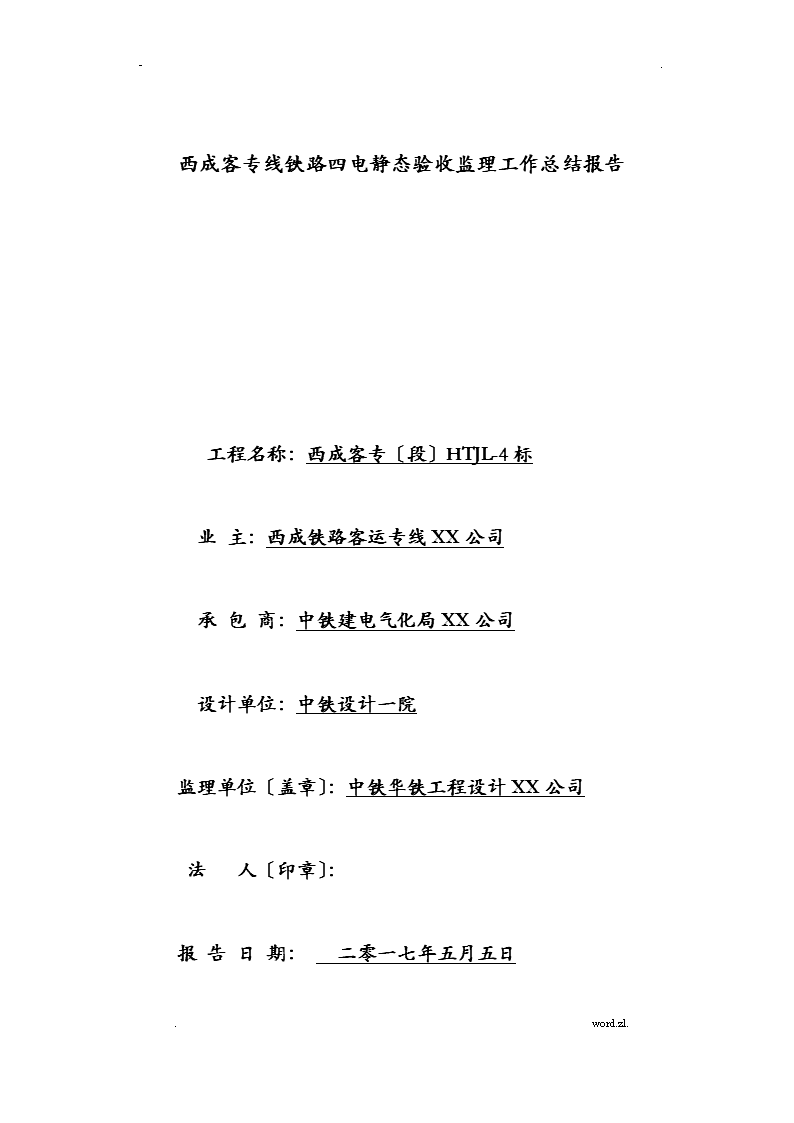

西成客专线铁路四电静态验收监理工作计划总结报告

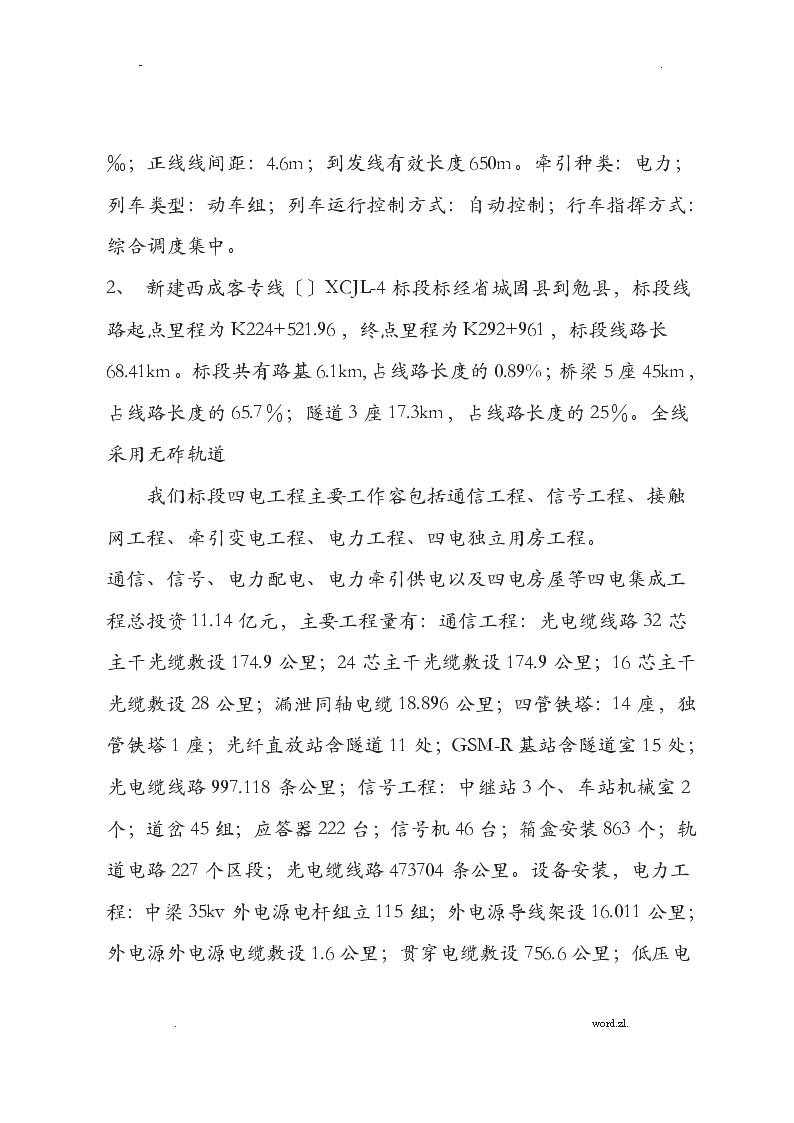

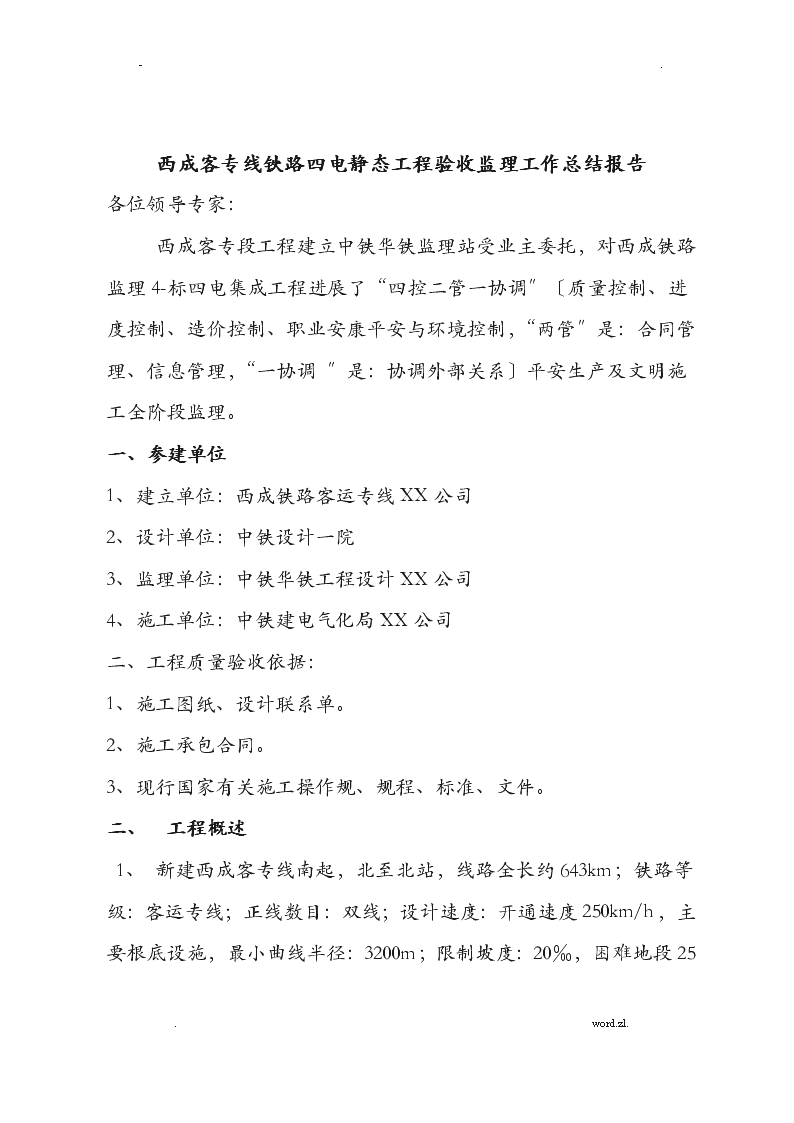

-.西成客专线铁路四电静态验收监理工作总结报告工程名称:西成客专〔段〕HTJL-4标业主:西成铁路客运专线XX公司承包商:中铁建电气化局XX公司设计单位:中铁设计一院监理单位〔盖章〕:中铁华铁工程设计XX公司法人〔印章〕:报告日期:二零一七年五月五日.word.zl.n-.西成客专线铁路四电静态工程验收监理工作总结报告各位领导专家:西成客专段工程建立中铁华铁监理站受业主委托,对西成铁路监理4-标四电集成工程进展了“四控二管一协调〞〔质量控制、进度控制、造价控制、职业安康平安与环境控制,“两管〞是:合同管理、信息管理,“一协调〞是:协调外部关系〕平安生产及文明施工全阶段监理。一、参建单位1、建立单位:西成铁路客运专线XX公司2、设计单位:中铁设计一院3、监理单位:中铁华铁工程设计XX公司4、施工单位:中铁建电气化局XX公司二、工程质量验收依据:1、施工图纸、设计联系单。2、施工承包合同。3、现行国家有关施工操作规、规程、标准、文件。二、工程概述1、新建西成客专线南起,北至北站,线路全长约643km;铁路等级:客运专线;正线数目:双线;设计速度:开通速度250km/h,主要根底设施,最小曲线半径:3200m;限制坡度:20‰,困难地段25.word.zl.n-.‰;正线线间距:4.6m;到发线有效长度650m。牵引种类:电力;列车类型:动车组;列车运行控制方式:自动控制;行车指挥方式:综合调度集中。2、新建西成客专线〔〕XCJL-4标段标经省城固县到勉县,标段线路起点里程为K224+521.96,终点里程为K292+961,标段线路长68.41km。标段共有路基6.1km,占线路长度的0.89%;桥梁5座45km,占线路长度的65.7%;隧道3座17.3km,占线路长度的25%。全线采用无砟轨道我们标段四电工程主要工作容包括通信工程、信号工程、接触网工程、牵引变电工程、电力工程、四电独立用房工程。.word.zl.n-.通信、信号、电力配电、电力牵引供电以及四电房屋等四电集成工程总投资11.14亿元,主要工程量有:通信工程:光电缆线路32芯主干光缆敷设174.9公里;24芯主干光缆敷设174.9公里;16芯主干光缆敷设28公里;漏泄同轴电缆18.896公里;四管铁塔:14座,独管铁塔1座;光纤直放站含隧道11处;GSM-R基站含隧道室15处;光电缆线路997.118条公里;信号工程:中继站3个、车站机械室2个;道岔45组;应答器222台;信号机46台;箱盒安装863个;轨道电路227个区段;光电缆线路473704条公里。设备安装,电力工程:中梁35kv外电源电杆组立115组;外电源导线架设16.011公里;外电源外电源电缆敷设1.6公里;贯穿电缆敷设756.6公里;低压电缆敷设78.2公里;箱变安装39台,35KV配电所1座。牵引供电工程:接触网钢支柱组立2339根,吊柱安装625处,硬横梁架设44组,接触线架设148.594公里,承力索架设148.594公里,附加线架设280.061公里,拉线安装827处,支柱装配:3539处,供电线架设8.9公里,牵引变电所1座,AT所2座,分区所2座。房建工程:合同:四电用房18处;三、工程进展情况:前期我们监理站对标段的四电专业的单位工程验收,分部、分项工程、业资料进展了全面细致的检查验收,在检查验收中发现的问题,我们监理站以通报形式各专业施工部门,要求他们在规定的时间整改落实及回复,我们通过现场复查验收,所提问题全部落实整改;各专业主体工程已全部完工根本满足静态验收。按照西成公司的要求,根据铁路局规定,我们监理站积极配合路局各站段对我们标段的四电集成工程进展了静态验收,电力、牵引供电、通信、信号专业已经通过静态验收了,目前我们监理站正在催促各施工单位在静态验收中发现各类1050余条A、B类问题正在按照时间节点进展整改销号,截止5月5日前我们标段各专业自己的A类问题已经全部销号;所有B类问题也在按照时间节点逐条整改销号,目前存在的A类问题主要是站前与四电接口方面的问题,我们监理单位正在牵头,组织站前单位积极整改销号。.word.zl.n-.四、监理机构概况:1、组织机构华铁工程咨询西成监理-4标监理站为加强管理,实行扁平化管理要求,和平配置监理机构。监理部共设两部一室,针对四电工程专业性强的特点,监理站专门组建四电站房监理组。2、监理站组织机构框架图四电站房监理组总监综合办公室工程技术部试验室3、监理工作设备投入情况:.word.zl.n-.标准化试验室、检测工具一套、计算机三十台、打印机三台、复印机一台,扫描仪一台、机一台、数码相机十二台、兆欧表、接地电阻测试仪、数字多用表、数字绝缘表、越野车三辆。4、监理人员配置情况:根据合同要求及四电专业性强的特点,华铁监理站组建了四电站房监理组,为了更好地协调四电接口,副总监兼任四电站房组组长5、监理人员情况表序号职务专业备注1罗青山总监理工程师2马慧珍副总监理工程师分管房建3徐兴安副总监理工程师分管四电房建4波工程部长5嘉试验室主任6郭晏军办公室主任7明安专业监理工程师电力、接触网8永忠专业监理工程师信号、通信9马红伟专业监理工程师房建1011日常监理巡视盯控由本专业监理工程师负责,巡视检查旁站及见证。五、监理工作执行情况.word.zl.n-.1、坚持以预防为主,做好事前质量控制。2、工程管理部认真审核施工单位提交的?施工组织设计?及专项施工方案,资质等;并进展相关技术交底。建立一系列的质量、平安台帐制度,监理文件、资料根本齐全。严格要求按照审核通过的?施工组织设计?及专项施工方案现场检查施工。3、做好隐蔽工程验收;对施工单位测量的定位轴线、高程、模板尺寸截面、预留洞位置等进展工程测量定位和技术复核。完善施工质量保证体系。4、加强监视与检查,严格控制施工工序质量。监理人员对关键工序、重要部位实施全方位全过程旁站及见证监理;对存在较大质量问题和工程隐患及时提出,并出具?监理工程师通知单?加以整改。5、做好检查验收和各分局部项工程质量评定工作。对设备根底的砼、砂浆进展见证取样抽验并检查试块测试报告原件是否真实、齐全并按规要求进展统计评定。对地基与根底、主体构造工程相继进展评定,且评定合格。6、主体构造工程质量情况:〔1〕根底无蜂窝、露筋现象,砼外表平整度、垂直度截面尺寸经监理实测,根本符合要求,到达合格标准,符合要求。.word.zl.n-.〔2〕根底钢筋绑扎其规格、尺寸、数量及锚固长度符合要求,局局部布不够均匀,绑扎不到位,经现场监理催促后修整到位。六、平行检验和见证检验情况1、检查水泥、钢筋、砂石、砖及构件等原材料、半成品建立材料的出厂合格证、试验报告和复验单;高压电缆、接触线、承力索、等2、并按规定见证取样抽查。质量低劣或不合格材料严禁使用。七、监理通知单及回复落实情况四电集成施工自开工至今共下发监理工程师通知单25份,施工单位按通知书要求整改完毕。监理工程师验收合格整改到位。八、重大质量事故处理情况本标段无重大质量事故发生。九、单位工程及总体质量评价本次验收围各项工程质量满足设计要求、规、验收标准要求,满足构造平安和使用功能,工程总体质量评定合格。华铁监理站2017年5月.word.zl.查看更多
