光伏电站监理工作计划总结

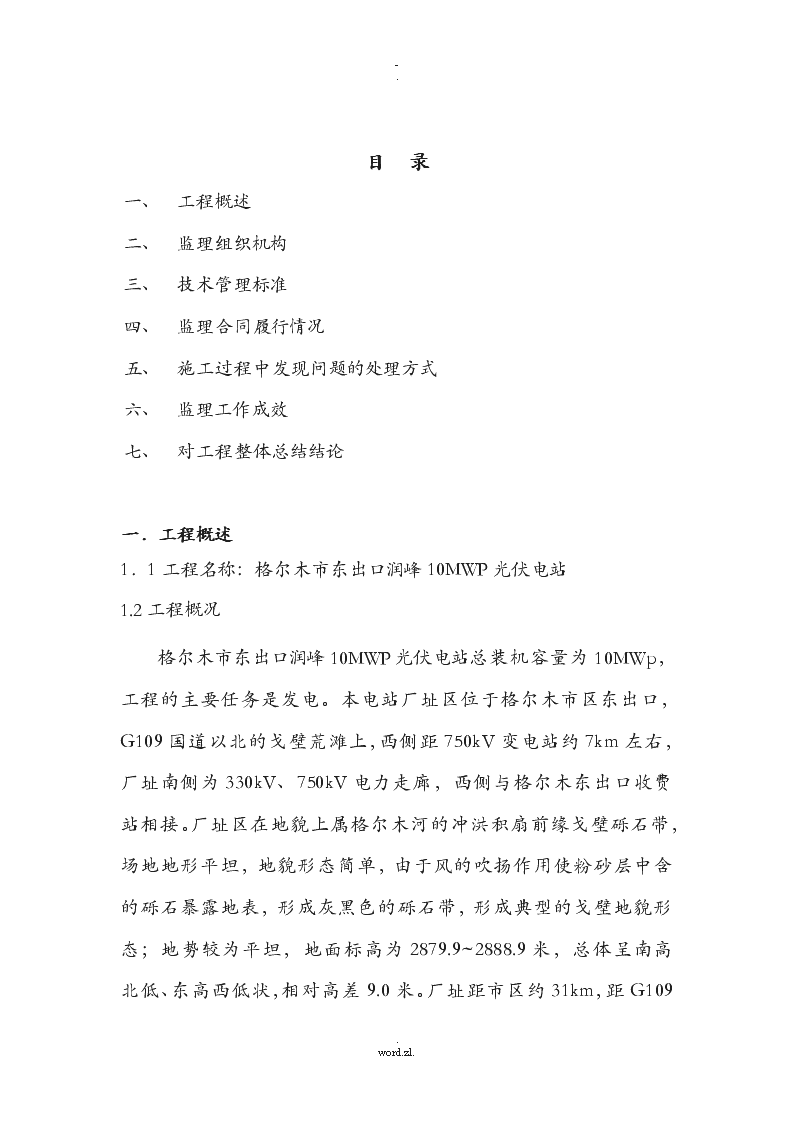

-.目录一、工程概述二、监理组织机构三、技术管理标准四、监理合同履行情况五、施工过程中发现问题的处理方式六、监理工作成效七、对工程整体总结结论一.工程概述1.1工程名称:格尔木市东出口润峰10MWP光伏电站1.2工程概况格尔木市东出口润峰10MWP光伏电站总装机容量为10MWp,工程的主要任务是发电。本电站厂址区位于格尔木市区东出口,G109国道以北的戈壁荒滩上,西侧距750kV变电站约7km左右,厂址南侧为330kV、750kV电力走廊,西侧与格尔木东出口收费站相接。厂址区在地貌上属格尔木河的冲洪积扇前缘戈壁砾石带,场地地形平坦,地貌形态简单,由于风的吹扬作用使粉砂层中含的砾石暴露地表,形成灰黑色的砾石带,形成典型的戈壁地貌形态;地势较为平坦,地面标高为2879.9~2888.9米,总体呈南高北低、东高西低状,相对高差9.0米。厂址距市区约31km.word.zl.n-.,距G109国道约4km,交通便利。工程建成后并入电网,主要任务是发电。生产运行期为25年,建成后通过35kV出线系统接入大唐光伏电站110聚集站。1.3电站总平面布置本工程总装机容量10MWp,场址用地位长方形。电站总占地面积284800m2。本电站有生产区和管理区组成。管理区位于电站厂址北侧中部,占地面积9300m2。其余局部为生产区,占地面积275500m2。管理区主要的建(构)筑物为综合办公建筑、室外厂用箱式变电站、水泵房、硬质广场、绿化区和休闲运动区及室外停车场、35kV开关站。综合办公建筑为一层,布置在管理区的中部。综合办公建筑设置有监控室、办公室、会议室、备品备件室、宿舍、厨房及餐厅、卫生间等。监控室布置有监控系统操作员站、远开工作站、工作台;主保护及通讯室布置有保护测控屏、通讯设备等;直流及所用电室布置有直流屏及所用电屏设备;35kV配电装置室布置有35kV高压开关柜;室外无功补偿装置容量为3Mvar。综合办公建筑前设硬质铺地广场,起交通枢纽和空间衔接作用。进站道路位于管理区的北侧,与光伏大道相连。生产区包括电池阵列、逆变器室、箱式变压器及检修通道等。电池阵列由10个1MWp固定式多晶硅电池子方阵。每个子方阵设置一座逆变器室,逆变器室位于子方阵中部,共10座逆变器室。.word.zl.n-.电站的进站道路位于场地北侧,接站管理区,外连光伏大道。电站道路由生产区外围的环道和生产区德纵横交通道组成。场地不考虑排水措施,道路为径流,拍向周围场地。场地的雨水为自然渗透。电站围墙沿占地围设置,电站对外北侧设置一个站区主出入口,主出入口处设电站大门。1.4阵列区设计全部采用多晶硅电池组件。采用分块发电、集中并网方式。多晶硅电池组件选用235Wp,逆变器选用500kW逆变器,共20台。本工程光伏组件方阵采用全固定式安装方式。电池组件倾斜角为35°,本工程235Wp固定式安装多晶硅电池阵列行间距离为8.2m。太阳电池组串按单元输入防雷汇流箱经电缆接入直流配电柜,然后经光伏直流防雷配电柜和并网逆变器接入35kV/0.27kV升压变及配电装置,以1回35kV架空线送入大唐光伏电站110聚集站。太阳能电池组件经日光照射后,形成低压直流电,电池组件并联后的直流电采用电缆送入汇流箱;汇流箱汇流后采用电缆引至逆变器室,逆变后的三相交流电经电缆引至35kV升压变压器。各子方阵的逆变器室均布置在其子方阵中,升压变压器与逆变器及直流配电柜均布置在逆变器室。1.5电气一次本工程最终采用1回35kV出线接入.word.zl.n-.大唐光伏电站110聚集站。电气主接线方案:本电站共有10个1MWp光伏发电单元。电气主接线为2个500kWp光伏发电单元与1000kVA/35kV升压变压器组合;5台35kV升压变压器在高压侧并联为一个回路,共形成2个进线回路;35kV侧采用单母线接线,以1回35kV出线大唐光伏电站110聚集站。1.6电气二次系统调度自动化局部本站由海调实现调度管理。该电站按“无人值班〞〔少人值班〕的原那么进展设计。整个光伏电站安装一套综合自动化系统,包括计算机监控系统、继电保护与自动装置系统以及调度自动化系统,具有监测、保护、控制、通信、测量功能,可实现对电站光伏发电单元及35kV开关站的综合自动化管理,实现光伏电站与地调端的遥测、遥信功能及发电公司的管理。1.7线路润峰10MWp光伏电站以一回35kv线路接入大唐二期光伏电站110kv升压站,线路全长约1.5km,其中架空线路长约0.45km,电缆路径约1.05km,架空导线截面为120m㎡,电缆截面185m㎡。本工程根据通信专业要求,需沿新建的大唐润峰-大唐二期光伏升压站35kv线路架设一根12芯ADSS光缆,光缆路径约1.5km,其中架空路径长约0.45km,随同电缆敷设路径长约1.05km。.word.zl.n-.进度目标:2021年9月05日正式开工至2021年12月30日竣工。二.监理组织机构、监理人员和投入的监理设施工程监理组织机构图总监理工程师电气监理工程师三.技术管理标准遵照原电力部有关规程、规的要求,精心组织施工过程管理,加强目标管理,加强事前控制及事中控制和事后过程控制,加强质量检验和试验,确保本工程实现达标投产的目标。3.1技术标准总那么贯彻执行国家相关法律、法规和方针政策;贯彻执行国家有关部委、地方政府部门和国家电力公司所颁发的法规、规程及标准。工程建立过程中,建立、设计、施工、调试、监理和生产各方之间,有关工程建立各种管理工作的职责、权限、程序和方法,按有关规定和承包合同执行。3.2技术管理组织机构和各级技术负责人3.2.1监理公司建立技术责任制。1)工程部设总监一名。.word.zl.n-.2)专职工程师一名。监理工程师应经常深入现场了解情况,检查和指导工作;贯彻执行国家相关法律、法规和方针政策;贯彻执行国家有关部委、地方政府部门和国家电力公司所颁发的法规、规程及标准。学习专业技术理论和企业管理知识,做好技术监理工作。四.监理合同履行情况本工程监理效劳围按业主委托,对工程工程实施“三控制、两管理、一协调〞。并对工程施工、调试、试生产、竣工验收和保修等建立程序实施全过程监理效劳,完成合同中“监理效劳围〞规定的全部工作。效劳围包括为设计、主要设备材料采购、施工、安装、调试、竣工验收及启动投运、资料归档整理、工程移交、达标投产检查评定、质量保修、工程监理总结等全方位、全过程建立监理工作〔包括工程质量控制、进度控制、投资控制、工程建立合同管理、信息管理〕,以及协调工程建立各有关单位间的工作关系。4.1“三控制〞:4.1.1质量控制:按照建立单位所确定的工程建立质量目标,对工程建立质量进展全方位、全过程的监视、管理。4.1.2进度控制:在保证工程平安、质量的前提下,采取措施实现了工程建立的工期目标。4.1.3投资控制:.word.zl.n-.对工程投资进展管理,使投资处于受控状态,到达了工程建立总投资控制在审定概算的围。4.2“两管理〞:4.2.1合同及信息管理:l定期编制工程简报,及时通报工程质量、投资、进度、平安等有关信息。l编制整理监理工作的各种文件、资料、记录、监测资料、图纸等,作好监理日记,建立完整的信息档案,编制工程工程监理工作总结交付业主。l组织并监视设计、施工、调试、设备材料供给单位提供竣工移交资料,且依据档案管理要求进展整理造册。l规建立工程声像档案工作,确保声像档案的完整、正确、系统和有效的利用。4.2.2合同管理:l参与并监视施工合同、定货合同及其他合同的签订及履行。l工程法人与各承包单位签订的承包合同中,属委托监理单位代行履约的局部,监理单位应认真履约。l监理单位应认真管理好合同,站在公正的立场上积极、及时协调各方,保证各方对合同的履约。当发生索赔事宜时,监理应核定索赔的依据和索赔的费用,并提出监理意见。五.施工过程中发现问题的处理方式.word.zl.n-.5.1在施工前,监理工程部严格审查核实施工工程部现场组织机构,施工工程管理机构人员健全,责任落实到位;5.2严格审查核实工程管理实施规划,是否经施工单位部严格审批,并经监理工程部及业主工程部审核批准,并在施工过程中是否能够严格执行;5.3严格审查核实施工工程部质量保证体系、质量管理体系是否健全;5.4对国家强制性标准条文的执行方案是否严格落实和执行;5.5对施工方案和施工技术措施是否严格执行并落实;5.6对在现场监理巡视和旁站监理过程中,发现的问题,提出处理意见,并检查施工是否及时处理;5.7对提出的问题以下发“监理工程师通知单〞、“监理工作联系单〞以及监理周例会方式进展催促和要求,并催促施工及时、准确的将整改结果予以回复;六.监理工作成效6.1在施工监理过程中,监理工程部各级人员,能够认真履行职责,对工程施工质量进展定期或不定期的检查,对发现的问题认真进展总结,催促整改处理,确保施工过程未出现一般以上质量事故;6.2监理人员能够针对工程质量的管理,配合业主工程部认真、严格、有序地进展质量控制与质量管理;6.3为了工程质量能够到达预期的目标,配合业主工程部不定期的组织相关领导人员,对新建润峰格尔木电力格尔木一期10兆瓦并网光伏发电工程工程进展检查,发现问题立即处理。.word.zl.n-.6.4监理工程部,在施工监理过程中,定期或不定期的在施工中的四个多月的施工阶段,先后对工程施工质量屡次进展检查。并屡次组织学习和宣贯?输变电工程建立标准强制性条文实施管理规程?,以及?国家电网公司输变电工程质量通病防治工作要求和技术措施?等有关工程质量的标准、规、规程和其它有关文件,有效地控制了工程施工质量,从而确保了工程质量目标的实现。6.5监理工程部在施工监理工作中,采取巡视、旁站、定期或不定期进展组织学习等措施进展施工质量控制,这些措施有效地促进了施工质量的提高。6.6在监理工作中,经常采取的措施归纳起来主要有技术措施、经济措施、组织措施及合同措施。6.7具体分为事前控制措施、事中控制措施和事后控制措施三个局部6.7.1事前控制措施:l业主、设计、监理、运行、施工单位、设备供给等单位参加对施工图纸的会审及设计的技术交底工作:l施工图会审及设计交底的主要容有:²根底型式及选取理由;²对特殊施工在构造方面的要求;²建立、施工、运行、监理等单位就施工图存在的问题提出意见,并与设计配合商讨解决问题的方法,达成统一意见;².word.zl.n-.就图纸会审中提出的问题及解决问题的方法,及时形成正式的会议纪要发参加会议的各有关单位,并催促会后及时出具相应的设计变更通知书。☆审查施工组织设计:l核实和认定施工单位对本工程编写的施工组织设计文件〔是否有针对性;是否经过其上级行政主管部门审批〕。l核查施工组织设计的容是否完整可行。其容应包括:²建立依据、工程概况以及对本工程的具体施工情况分析;²工程组织形式、机构、及采用的质量标准;²原材料采购及、外加工件保证质量的措施;²施工机具、计量器具的配置情况;²劳动力组织及安排情况;²网络图或横道图以及工期控制措施的合理性;l开工条件检查为保证工程质量,在总体工程及分部工程开工前,均应对承包商开工前的各项准备工作进展检查。承包商在具备开工条件后应填报?工程开工报审表?和?分部工程开工报审表?并附相关资料报监理部,监理部根据承包商方案时间安排,及时进展开工条件检查。根底工程的开工条件检查可结合总体工程开工条件检查一并进展。检查分‘业资料检查’和‘外业施工现场检查’两步进展。以以下出了根底、支架和组件三大工序的所有开工条件检查容,具体操作时有针对性检查相关容。l监理工程师应检查的业资料:²开工申请报告;.word.zl.n-.²施工组织设计;²施工作业指导书;²技术、质量、平安及文明施工保证体系及相应的管理制度;²现场准备已经就绪;²施工许可证已经办理;²土地征购手续已经办理〔必要时可以边办理手续边施工〕;²分供给和分承包商已合法选定,其资质合格,能满足工程质量要求;²钢材、水泥、砂、石质量文件及相应的试(化)验报告〔复印件〕;²混凝土配合比试验报告〔复印件〕;²特殊工种人员的培训记录及上岗证〔复印件〕;²主要施工检测仪器、仪表的年度检查合格证〔复印件〕;²材料到货检查验收记录。l监理工程师施工现场检查的容:²经过确认有效的施工图是否已经到齐;²施工〔技术〕交底是否已经完成并有记录;²施工人员及各专业管理人员是否已到位,已经过培训并有记录;²核查技术、质量、平安管理岗位责任制的真正落实情况;²施工所需的原材料是否进场、能否保证连续施工的需要;²施工现场布置及机具配置是否合理,机具是否已经过检修并已进场;²施工现场是否有环境保护措施〔如果必要〕;.word.zl.n-.l监理签证²监理部对开工条件检查中存在的问题以及需整改到达的要求,与承包商充分交换意见,并限期整改;²整改到达要求后,监理部在承包商的?工程开工报审表?及?分部工程开工报审表?上签署监理意见,报工程法人批准后办理开工手续。☆施工中的质量控制:l施工现场的设计质量控制:²对现场的设计变更进展监控并提出监理意见,加以签证;²加强对设计工代工作的管理,确保其与现场的配合良好;²催促施工图纸及其修改文件的及时分发与控制;²加强对用于施工现场的材料的跟踪检查;²参加装置性材料的现场到货检验;²催促施工承包商对自购的地方性、消耗性材料的送检和取证工作;²对材料进展跟踪检查,检查施工单位用于工程上的材料质量证明文件和相应的抽样试〔化〕验报告。l采取巡检、旁站结合中间检查、竣工预验收等方法对工程的工序质量进展控制。监理人员应催促施工承包商按作业指导书进展施工。假设发现违规作业,除立即制止外,监理有权提出口头停工令或发出书面?停工通知单?和?整改通知单?,责令施工承包商停工整改。施工承包商接到停工令后,必须立即停工整改、纠正。同时必须将纠正、预防措施报监理审查,经监理工程师检查确认后下达复工令,方可复工。.word.zl.n-.☆根底工程:●旁站及巡回检查,检查容如下:☆检查施工人员〔测工、技术、质量、平安人员〕的到位情况,岗位责任是否明确;☆通过口头询问施工方法及现场观察,了解现场施工人员对施工技术交底的掌握情况;☆检查施工单位的质量活动的运转记录是否真实、及时。●对根底混凝土浇制过程采取重点旁站监视、检查。容如下:☆纠正钢筋绑扎及支垫、混凝土搅拌、下料、捣固方法等施工中的不规行为;检查砼配比〔现场检查并抽查作业班的计量检查记录〕;☆检查水灰比〔现场检查并抽查作业班塌落度试验记录〕;☆检查作业班砼试块的制作与养护〔参与制作、送检以确认试验结果〕;☆检查施工用测量仪器、工具的符合性;☆制止不符合质量标准的根底材料用于工程中;☆检查根底钢筋的焊接质量;☆检查现场水泥是否因现场保管原因而产生变质;☆砂、石的含泥量控制〔砂、石不落地措施〕。☆严格控制承力转角塔根底的预偏;☆对施工中的质量通病进展分析并采取对策。☆停工待检及质量抽查:●监理部要求施工单位在根底“支模后、混凝土浇制前〞以及“.word.zl.n-.根底拆模后、回填前〞设立两个停工待检点。●施工单位应在工序完成后24小时通知监理人员对停工待检点工程及时进展检查;检查的工程如下:●检查基坑开挖的位置、尺寸、核对相应的地质情况;●检查钢筋使用的规格、数量及绑扎质量;●钢筋笼的支垫及模板的支撑质量;●混凝土浇制的准备情况;●检查根底拆模后的混凝土外表质量及实际测量各部几何尺寸。●监理人员在对以上工程进展检查后应填写相关记录备查。●假设监理人员在接到施工单位通知48小时后没能对停工待检工程进展检查,施工单位经自检并作好记录后,可进展下道工序的施工;●监理人员根据检查结果,在施工单位的?根底隐蔽工程检查表?上签署监理意见。●监理部将结合现场与资料对施工单位的三级质量检查及验收准备工作进展核查,并在?分部工程验收申请?上签署意见;●工程具备申报质监检查条件后,按质监管理程序向工程质监站和电力质监中心站提出质监检查申请并配合开展有关工作。七.对工程整体总结结论该工程总结的核查,是在施工工程部自行检查评定合格的根底上进展的。由施工工程部经过“.word.zl.n-.施工队〔班组〕自检、施工工程部复检、公司专检〞,并分别出具检查报告后,向监理工程部提交?工程质量竣工验收申请?,总监理工程师收到工程质量竣工验收申请后,组织专业监理工程师对工程质量严格进展检查初步验收,并且对施工工程部报送的验收资料认真进展核查。依据本工程分部工程施工监理的质量检查报告,监理总结围的各分部工程施工质量到达合格质量标准要求。经监理工程部对分部工程质量等级评定要求、质量保证资料的审查要求进展评定和核查。并对施工观感质量、工程的使用平安、重要使用功能及主要质量情况,进展了认真检查和核查,最终,在建立单位的高度重视,在各参建单位的密切配合及共同努力下,我监理人员圆满完成监理效劳工作,经工程各方代表竣工验收检查,施工质量满足设计及规程规要求,工程合格率100%,优良率满足合同约定。本工程具备投产运行条件。.word.zl.
