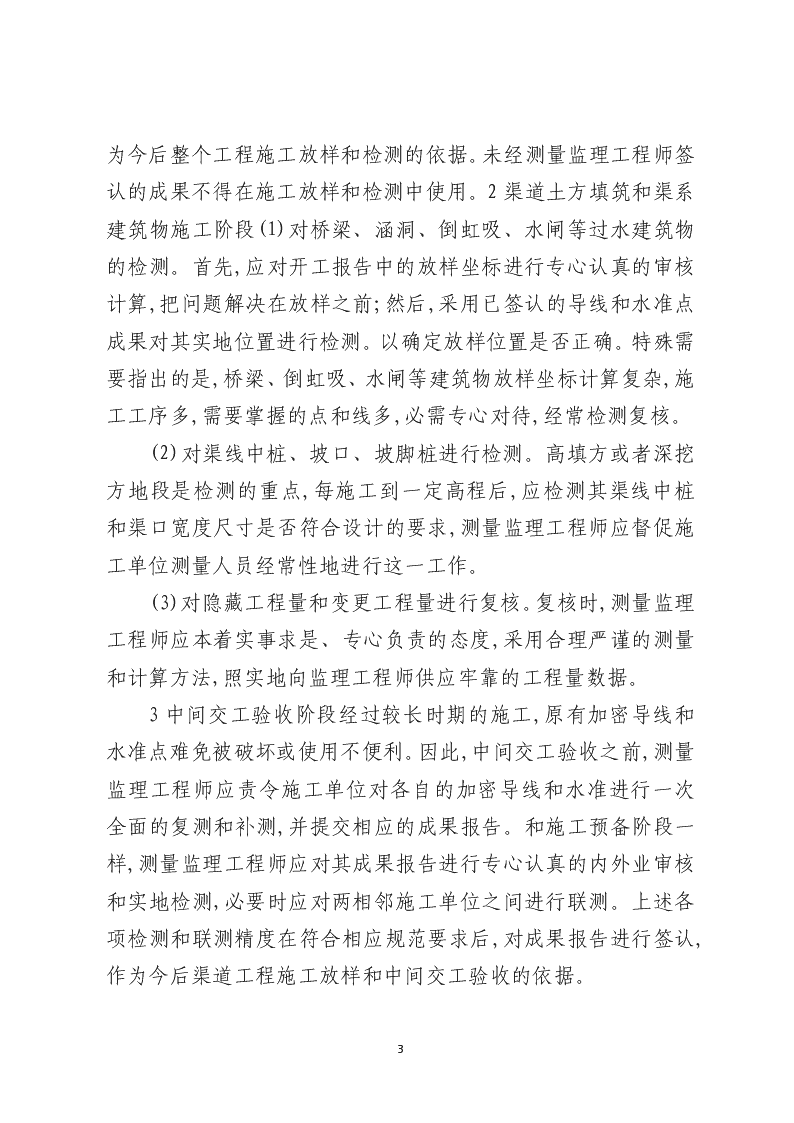

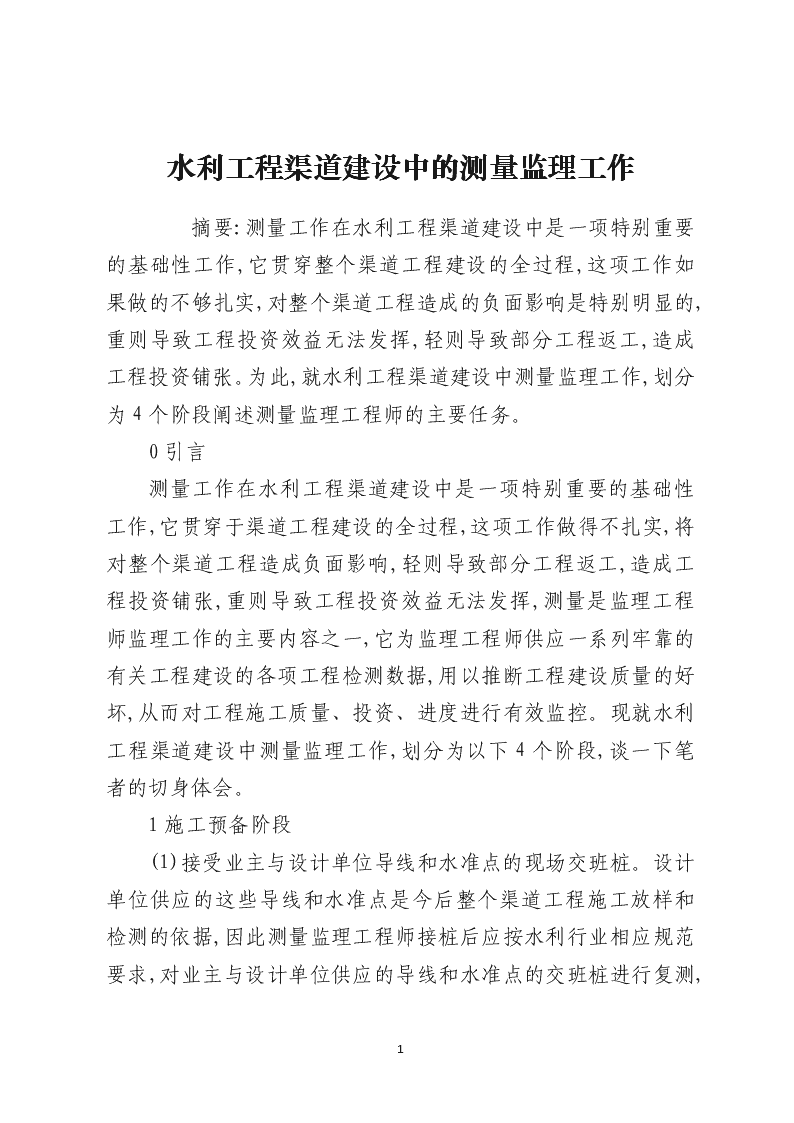

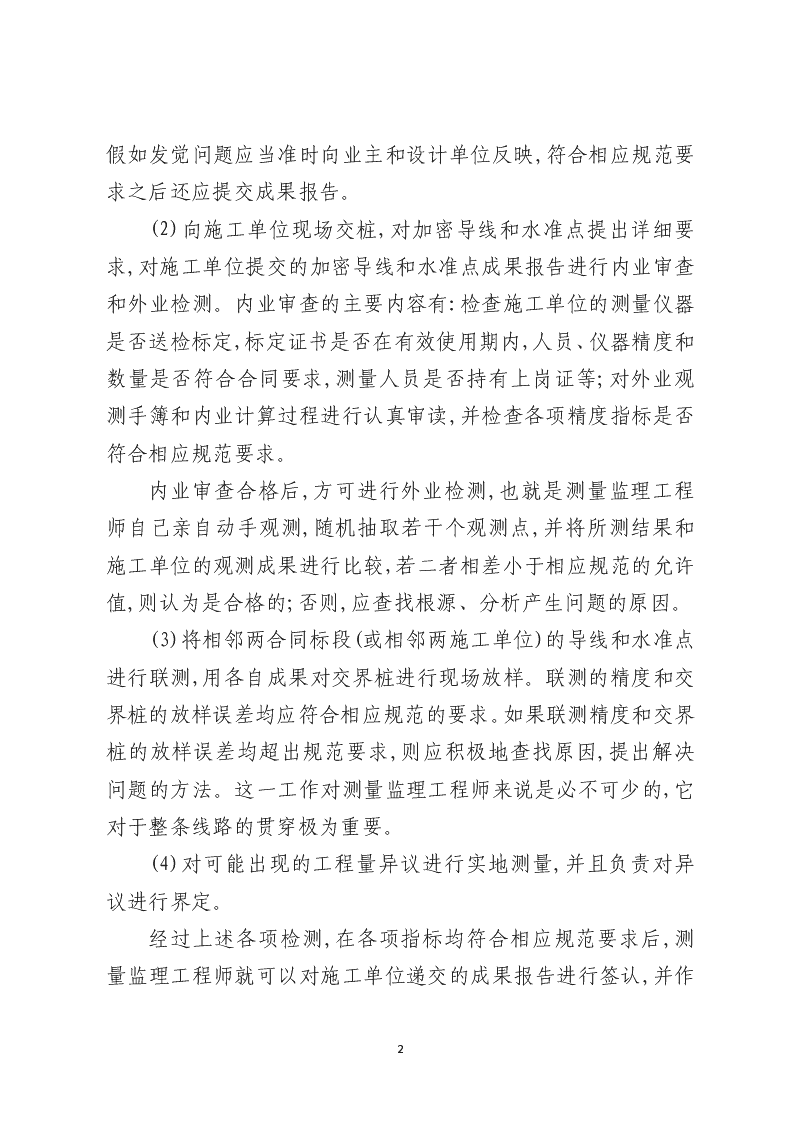

水利工程渠道建设中的测量监理工作摘要:测量工作在水利工程渠道建设中是一项特别重要的基础性工作,它贯穿整个渠道工程建设的全过程,这项工作如果做的不够扎实,对整个渠道工程造成的负面影响是特别明显的,重则导致工程投资效益无法发挥,轻则导致部分工程返工,造成工程投资铺张。为此,就水利工程渠道建设中测量监理工作,划分为4个阶段阐述测量监理工程师的主要任务。0引言测量工作在水利工程渠道建设中是一项特别重要的基础性工作,它贯穿于渠道工程建设的全过程,这项工作做得不扎实,将对整个渠道工程造成负面影响,轻则导致部分工程返工,造成工程投资铺张,重则导致工程投资效益无法发挥,测量是监理工程师监理工作的主要内容之一,它为监理工程师供应一系列牢靠的有关工程建设的各项工程检测数据,用以推断工程建设质量的好坏,从而对工程施工质量、投资、进度进行有效监控。现就水利工程渠道建设中测量监理工作,划分为以下4个阶段,谈一下笔者的切身体会。1施工预备阶段4n(1)接受业主与设计单位导线和水准点的现场交班桩。设计单位供应的这些导线和水准点是今后整个渠道工程施工放样和检测的依据,因此测量监理工程师接桩后应按水利行业相应规范要求,对业主与设计单位供应的导线和水准点的交班桩进行复测,假如发觉问题应当准时向业主和设计单位反映,符合相应规范要求之后还应提交成果报告。(2)向施工单位现场交桩,对加密导线和水准点提出详细要求,对施工单位提交的加密导线和水准点成果报告进行内业审查和外业检测。内业审查的主要内容有:检查施工单位的测量仪器是否送检标定,标定证书是否在有效使用期内,人员、仪器精度和数量是否符合合同要求,测量人员是否持有上岗证等;对外业观测手簿和内业计算过程进行认真审读,并检查各项精度指标是否符合相应规范要求。内业审查合格后,方可进行外业检测,也就是测量监理工程师自己亲自动手观测,随机抽取若干个观测点,并将所测结果和施工单位的观测成果进行比较,若二者相差小于相应规范的允许值,则认为是合格的;否则,应查找根源、分析产生问题的原因。(3)将相邻两合同标段(或相邻两施工单位)的导线和水准点进行联测,用各自成果对交界桩进行现场放样。联测的精度和交界桩的放样误差均应符合相应规范的要求。如果联测精度和交界桩的放样误差均超出规范要求,则应积极地查找原因,提出解决问题的方法。这一工作对测量监理工程师来说是必不可少的,它对于整条线路的贯穿极为重要。(4)对可能出现的工程量异议进行实地测量,并且负责对异议进行界定。4n经过上述各项检测,在各项指标均符合相应规范要求后,测量监理工程师就可以对施工单位递交的成果报告进行签认,并作为今后整个工程施工放样和检测的依据。未经测量监理工程师签认的成果不得在施工放样和检测中使用。2渠道土方填筑和渠系建筑物施工阶段(1)对桥梁、涵洞、倒虹吸、水闸等过水建筑物的检测。首先,应对开工报告中的放样坐标进行专心认真的审核计算,把问题解决在放样之前;然后,采用已签认的导线和水准点成果对其实地位置进行检测。以确定放样位置是否正确。特殊需要指出的是,桥梁、倒虹吸、水闸等建筑物放样坐标计算复杂,施工工序多,需要掌握的点和线多,必需专心对待,经常检测复核。(2)对渠线中桩、坡口、坡脚桩进行检测。高填方或者深挖方地段是检测的重点,每施工到一定高程后,应检测其渠线中桩和渠口宽度尺寸是否符合设计的要求,测量监理工程师应督促施工单位测量人员经常性地进行这一工作。(3)对隐藏工程量和变更工程量进行复核。复核时,测量监理工程师应本着实事求是、专心负责的态度,采用合理严谨的测量和计算方法,照实地向监理工程师供应牢靠的工程量数据。3中间交工验收阶段经过较长时期的施工,原有加密导线和水准点难免被破坏或使用不便利。因此,中间交工验收之前,测量监理工程师应责令施工单位对各自的加密导线和水准进行一次全面的复测和补测,并提交相应的成果报告。和施工预备阶段一样,测量监理工程师应对其成果报告进行专心认真的内外业审核和实地检测,必要时应对两相邻施工单位之间进行联测。上述各项检测和联测精度在符合相应规范要求后,对成果报告进行签认,作为今后渠道工程施工放样和中间交工验收的依据。4n各项工程的中间交工验收均有相应验收标准执行,对渠道土方填筑与混凝土浇筑来说,中线是否偏位,渠道横断面上各点高程及渠道堤顶道路左、右宽度是检测的重点,各点高程是否掌握得好,误差是否符合规范要求,直接关系到渠道工程建设的工程量计算,进而影响到投资是否可得到有效掌握。高程的检测应专心认真地进行,由于其直接关系到工程投资效益的发挥,凡误差超过规范要求的,都应采取措施予以整改,严重超过规范要求的,必需予以返工。这里需要指出的是,渠道工程验收之前,施工单位必需自检合格,并提交相应的自检合格资料。4竣工验收阶段当渠道施工进入工程收尾阶段时,测量监理工程师应加强对渠道衬砌面及渠系建筑物(桥梁、渡槽、倒虹吸、涵洞、水闸等)掌握性高程的检测力度以及渠系建筑物尺寸的量测,以确保测量项目符合规范与设计要求;同时应督促施工单位测量人员细心操作,严格掌握好结构物面上各点高程和尺寸大小。5结语综上所述,测量工作在水利工程渠道建设中是一项关键性的基础性工作,它贯穿渠道工程建设的全过程,对整个渠道工程投资效益的发挥与质量的掌握有至关重要的作用。作为测量监理工程师应培育专心、踏实、细致、缜密的工作作风,把握过硬的测量理论学问,具备丰富的测量实践工作经验,加强工程建设当中相关工程检测数据的事前、事中、事后掌握,从而更好地为监理工程师进行质量、投资、进度掌握供应依据。4
