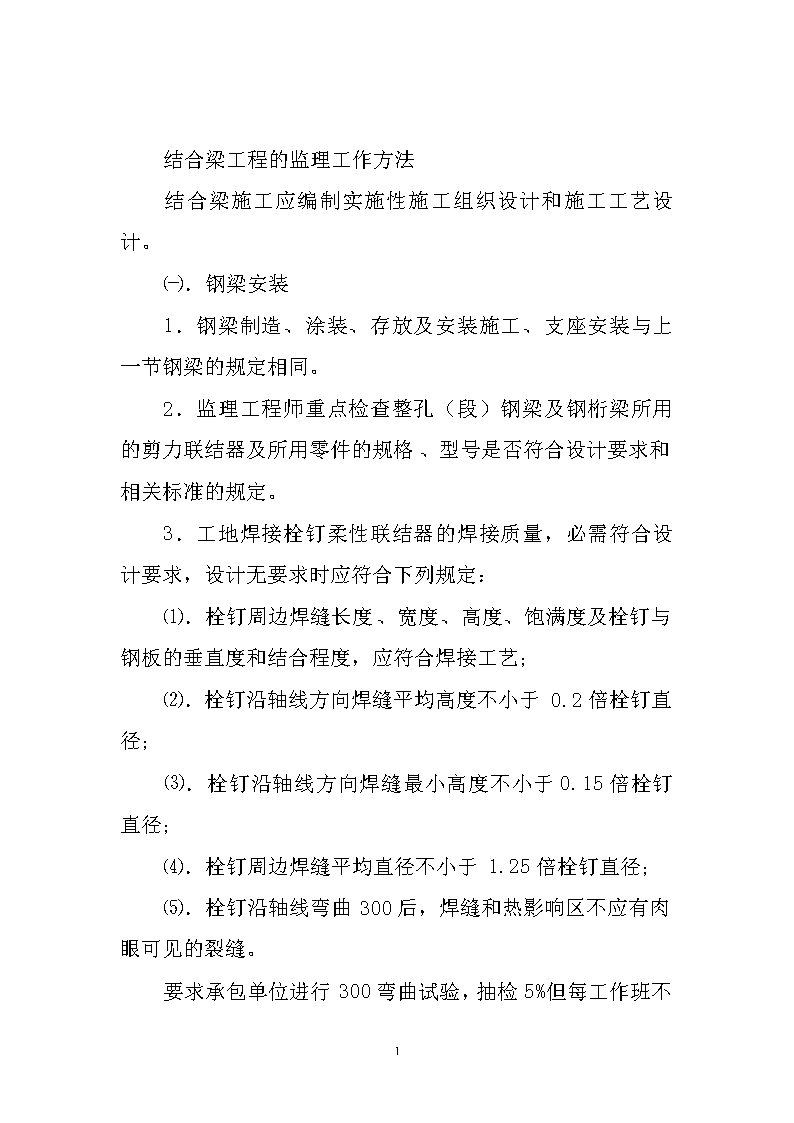

LOGO结合梁工程监理工作办法n　　结合梁工程的监理工作方法　　结合梁施工应编制实施性施工组织设计和施工工艺设计。　　㈠．钢梁安装　　1．钢梁制造、涂装、存放及安装施工、支座安装与上一节钢梁的规定相同。　　2．监理工程师重点检查整孔（段）钢梁及钢桁梁所用的剪力联结器及所用零件的规格、型号是否符合设计要求和相关标准的规定。　　3．工地焊接栓钉柔性联结器的焊接质量，必需符合设计要求，设计无要求时应符合下列规定：　　⑴．栓钉周边焊缝长度、宽度、高度、饱满度及栓钉与钢板的垂直度和结合程度，应符合焊接工艺；　　⑵．栓钉沿轴线方向焊缝平均高度不小于0.2倍栓钉直径；　　⑶．栓钉沿轴线方向焊缝最小高度不小于0.15倍栓钉直径；　　⑷．栓钉周边焊缝平均直径不小于1.25倍栓钉直径；　　⑸．栓钉沿轴线弯曲300后，焊缝和热影响区不应有肉眼可见的裂缝。4n　　要求承包单位进行300弯曲试验，抽检5%但每工作班不少于2个，监理工程师见证试验。　　6．钢梁尺寸允许偏差和检验方法应符合《铁路桥涵工程施工质量验收标准》TB10415-2021的规定。监理工程师抽查梁高、主梁中心距、相邻梁段上下翼缘错边量、相邻梁段腹板错边量、拼接梁段两端板边孔距、连续梁长度、主梁上拱度、横断面对角线差、腹板平面度、旁弯、支点高差、主梁、纵横梁盖板对腹板的垂直度。　　㈡．混凝土桥面板施工　　1．混凝土桥面板的规格和质量必需符合设计要求，桥面板及其表面质量和表面裂缝宽度的检验必需符合《铁路桥涵工程施工质量验收标准》TB10415-2021的规定。混凝土桥面板进场后，监理工程师应要求承包单位进行检查验收，并检查出厂合格证及验收记录。　　2．桥面板安装前，承包单位必需将钢梁与桥面板的结合面及剪力联结器表面清理洁净，剪力联结器应无变形、锈蚀等缺陷。监理工程师全部检查。　　3．采用预制的混凝土桥面板安装时，桥面板在钢梁上安装顺序及接缝方法、桥面板预留剪力联结器窗孔浇筑方法及材料质量和桥面板与钢梁间缝隙处理必需符合设计要求。承包单位和监理工程师全部检查，并检查试验资料。　　4．连续梁现浇桥面板时，混凝土分段长度及浇筑顺序、预应力筋张拉顺序、连续梁落梁顺序等应符合设计要求。4n　　5．结合梁的允许偏差和检验方法，应符合《铁路桥涵工程施工质量验收标准》TB10415-2021的规定。监理工程师抽查桥梁全长、梁高、桥面板中心线与钢梁中心线、桥面挡碴墙内侧宽度、上拱度（与设计值相比）。4n4
