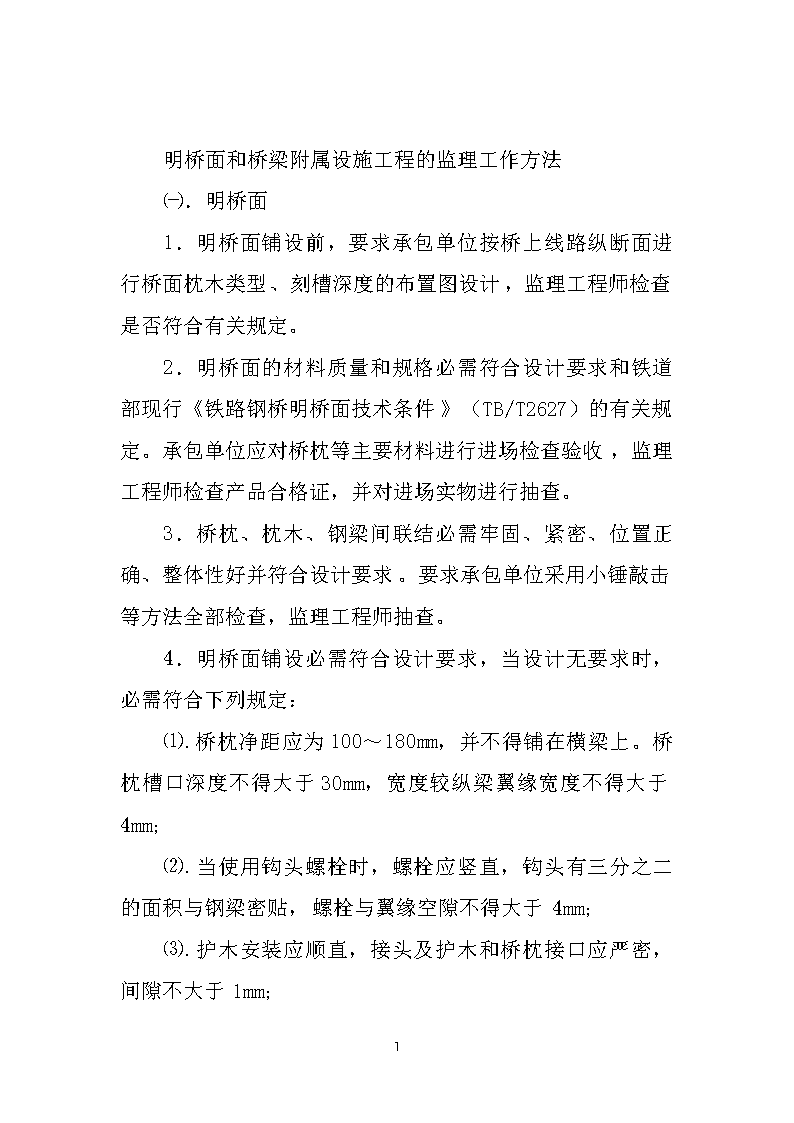

LOGO明桥面和桥梁附属设施工程监理工作办法n　　明桥面和桥梁附属设施工程的监理工作方法　　㈠．明桥面　　1．明桥面铺设前，要求承包单位按桥上线路纵断面进行桥面枕木类型、刻槽深度的布置图设计，监理工程师检查是否符合有关规定。　　2．明桥面的材料质量和规格必需符合设计要求和铁道部现行《铁路钢桥明桥面技术条件》（TB/T2627）的有关规定。承包单位应对桥枕等主要材料进行进场检查验收，监理工程师检查产品合格证，并对进场实物进行抽查。　　3．桥枕、枕木、钢梁间联结必需牢固、紧密、位置正确、整体性好并符合设计要求。要求承包单位采用小锤敲击等方法全部检查，监理工程师抽查。　　4．明桥面铺设必需符合设计要求，当设计无要求时，必需符合下列规定：　　⑴.桥枕净距应为100～180mm，并不得铺在横梁上。桥枕槽口深度不得大于30mm，宽度较纵梁翼缘宽度不得大于4mm；　　⑵.当使用钩头螺栓时，螺栓应竖直，钩头有三分之二的面积与钢梁密贴，螺栓与翼缘空隙不得大于4mm；　　⑶.护木安装应顺直，接头及护木和桥枕接口应严密，间隙不大于1mm；4n　　⑷.中心步行板净距不大于4cm；　　⑸.在自动闭塞区间，钩头螺栓垫圈与钢轨扣件的净距不得小于15mm。　　要求承包单位对每孔梁检查不少于5处，监理工程师检查2处。　　5．明桥面铺设完成后，监理工程师进行验收检查。要求桥枕表面无明显损伤，布设符合规定，护木基本顺直，外露螺栓高度基本全都，接缝基本严密。　　㈡．人行道、避车台　　1．人行道、避车台所用材料质量和规格必需符合设计要求。承包单位应进行进场检查验收，监理工程师检查产品合格证，并对进场实物进行抽查。　　2．监理工程师应检查支架与桥梁的联结是否符合设计要求，检查钢结构涂装是否符合设计要求。　　3．人行道及避车台安装完成后，监理工程师进行验收检查。　　⑴．步行板面应平整、无明显损伤、排列匀称、铺装平稳、嵌缝基本密实，相邻高差不大于3mm，要求承包单位对每孔梁检查不少于5处，监理工程师抽查。　　⑵4n．栏杆、扶手应无明显缺陷，涂装符合标准，预制组装构件表面平整，配件齐全，安装牢固，扶手基本顺直（扶手在10m长度内，矢度不大于10mm），要求承包单位用拉线尺量，每30m检查一处，监理工程师抽查。　　㈢．附属设施　　1．附属设施所用材料、设备的质量和规格必需符合设计要求。承包单位应进行进场检查验收，监理工程师检查产品合格证，并对进场实物进行抽查。　　2．监理工程师应检查围栏、吊栏及检查梯（车）的安装、电缆槽安装、声屏障的安装、接触网支座位置及照明设施是否符合设计要求。　　3．设施安装完成后，监理工程师进行验收检查。要求配件齐全、联结牢固，检查车走行敏捷。涂装涂层表面应平整，颜色匀称，无涂层漏底、漏涂、涂层剥落、涂膜裂开、划伤、流挂等现象。4n4
