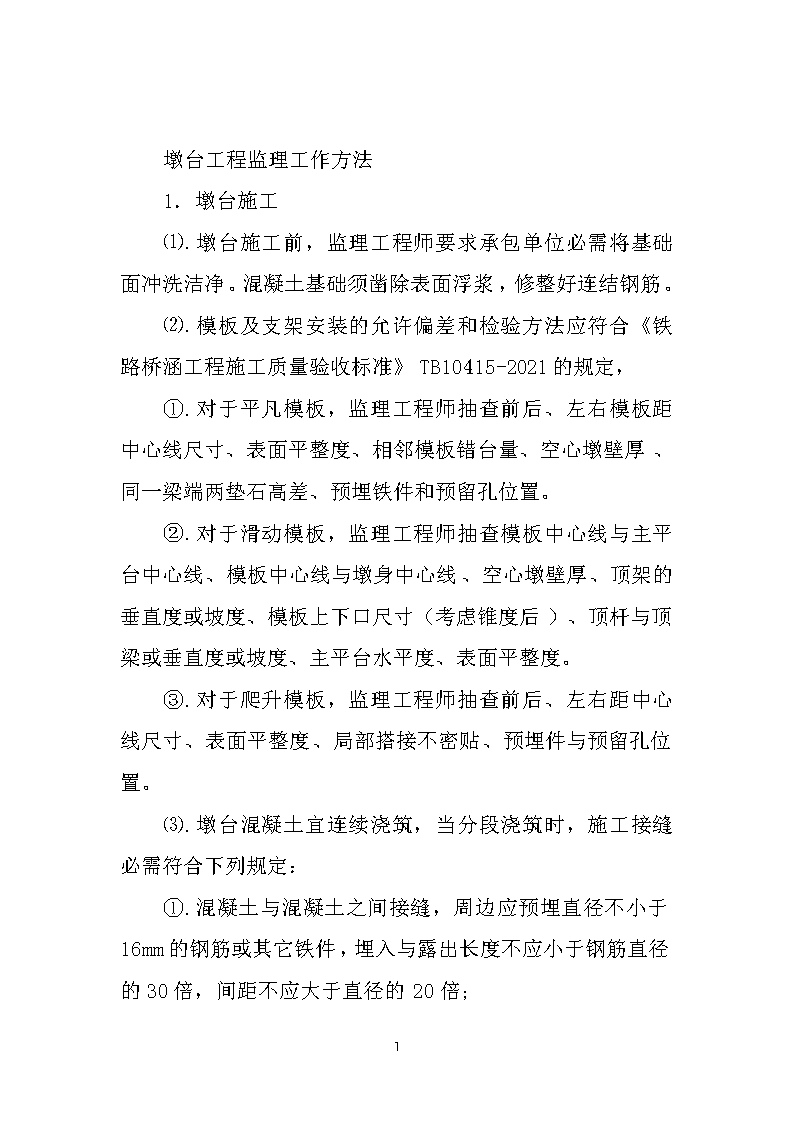

LOGO墩台工程监理工作办法n　　墩台工程监理工作方法　　1．墩台施工　　⑴.墩台施工前，监理工程师要求承包单位必需将基础面冲洗洁净。混凝土基础须凿除表面浮浆，修整好连结钢筋。　　⑵.模板及支架安装的允许偏差和检验方法应符合《铁路桥涵工程施工质量验收标准》TB10415-2021的规定，　　①.对于平凡模板，监理工程师抽查前后、左右模板距中心线尺寸、表面平整度、相邻模板错台量、空心墩壁厚、同一梁端两垫石高差、预埋铁件和预留孔位置。　　②.对于滑动模板，监理工程师抽查模板中心线与主平台中心线、模板中心线与墩身中心线、空心墩壁厚、顶架的垂直度或坡度、模板上下口尺寸（考虑锥度后）、顶杆与顶梁或垂直度或坡度、主平台水平度、表面平整度。　　③.对于爬升模板，监理工程师抽查前后、左右距中心线尺寸、表面平整度、局部搭接不密贴、预埋件与预留孔位置。　　⑶.墩台混凝土宜连续浇筑，当分段浇筑时，施工接缝必需符合下列规定：　　①.混凝土与混凝土之间接缝，周边应预埋直径不小于16mm的钢筋或其它铁件，埋入与露出长度不应小于钢筋直径的30倍，间距不应大于直径的20倍；5n　　②.混凝土与浆砌片石之间接缝，应预埋片石作榫，片石厚度不小于15cm；安放匀称，片石间的净距不得小于15cm；片石与模板的净距不宜小于25cm，且不得与钢筋接触。片石露出基础面一半。　　⑷.墩台施工中承包单位应经常检查中线、高程，发觉问题准时处理。墩台施工完毕，应对全桥中线、高程、跨度贯穿测量，并用墨线标出各墩台中心线、支座十字线、梁端线及锚栓孔位置。　　⑸.混凝土表面裂缝宽度（用刻度放大镜检查）不得大于0.2mm。　　⑹.墩台施工完毕应准时对河道进行疏通清理，做好环境保护。　　⑺.桥台顶道碴槽面排水坡应符合设计要求。　　⑻.混凝土墩台允许偏差和检验方法应符合《铁路桥涵工程施工质量验收标准》TB10415-2021的规定，监理工程师抽查墩台前后、左右边缘距设计中心线尺寸、桥墩平面扭角（滑模）、表面平整度、空心墩壁厚、墩台支承垫石顶面高程和中心位置、垫石顶面高差、预埋件和预留孔位置。　　⑼5n.对于砌体墩台，砌体墩台允许偏差和检验方法应符合《铁路桥涵工程施工质量验收标准》TB10415-2021的规定，监理工程师抽查砌体边距设计中心尺寸、顶面高程、两相邻砌块外表面错开、竖直度或坡度、竖直度或坡度、竖直度或坡度、表面平整度。　　⑽.混凝土墩台要求墩台身混凝土表面平整，色泽匀称，接茬处无较大错台、跑模现象。局部蜂窝麻面已修补，形状整体轮廓清楚，线角基本顺直。　　砌体墩台要求砌石选料得当，表面平整，砌缝符合规定，勾缝无明显缺陷，线角基本顺直。　　墩、台帽与墩、台身衔接基本平顺。表面轮廓比较清楚，排水流畅，基本不积水，支承垫石方正平整，不空鼓，预埋件和预留孔位置正确。　　2．台后填土、锥体及其他　　⑴.台后及锥体填料种类和规格、填筑范围、填筑密实度必需符合设计要求。要求承包单位进行仪器检查。监理工程师检查检测报告。　　⑵.锥体填筑后应刷坡，坡面平整圆顺。　　⑶.砌体的结构形式、位置必需符合设计要求。砌体反滤层厚度、所用材料质量和规格必需符合设计要求。监理工程师全部检查。　　⑷.锥体砌体允许偏差和检验方法应符合《铁路桥涵工程施工质量验收标准》TB10415-2021的规定，监理工程师抽查顶面高程、表面平整度、砌体厚度、底面高程。　　⑸.锥体护砌要求砌体选料得当，坡度基本顺直，勾缝无明显缺陷，泄水孔排水流畅。5n5n5
