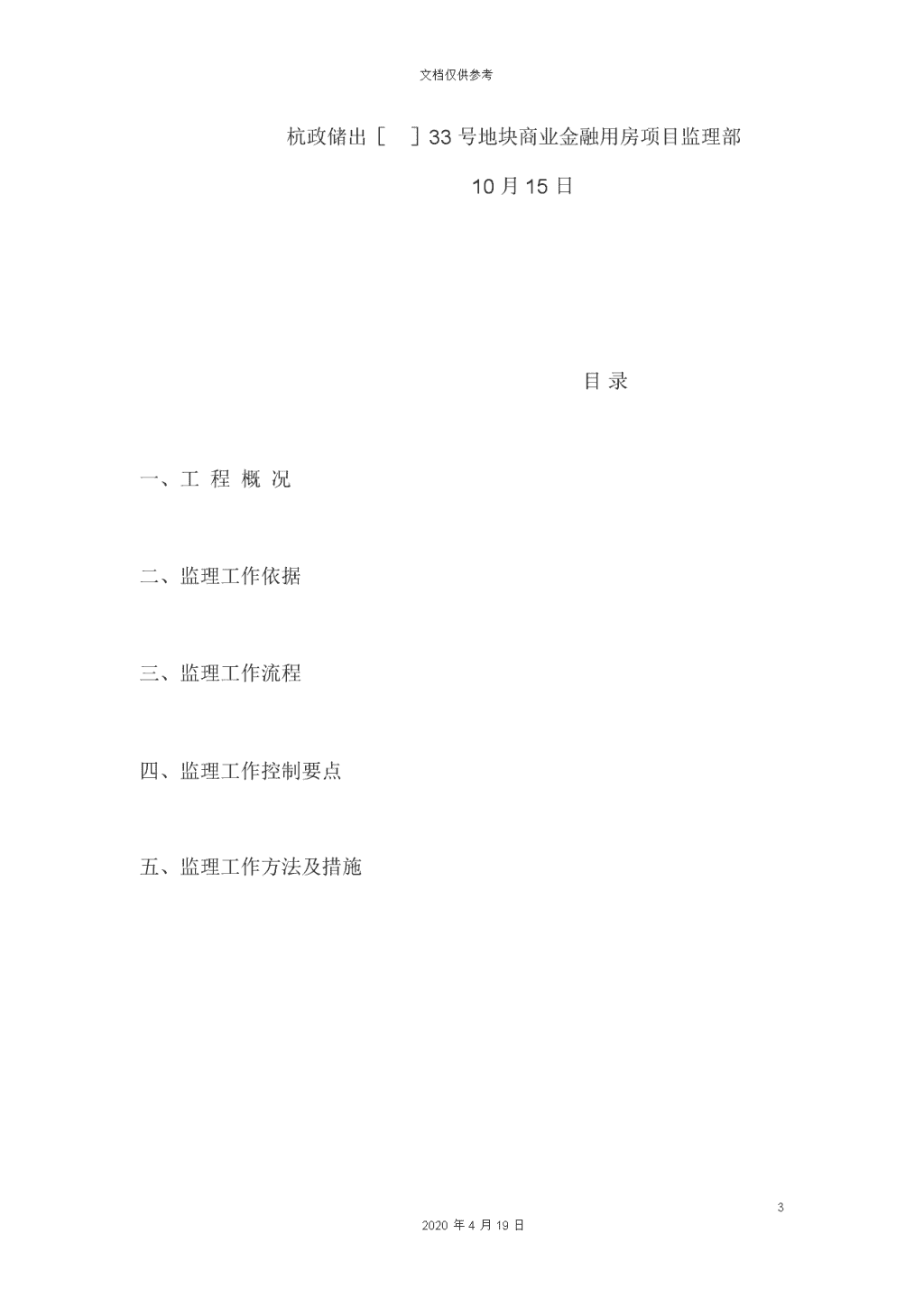

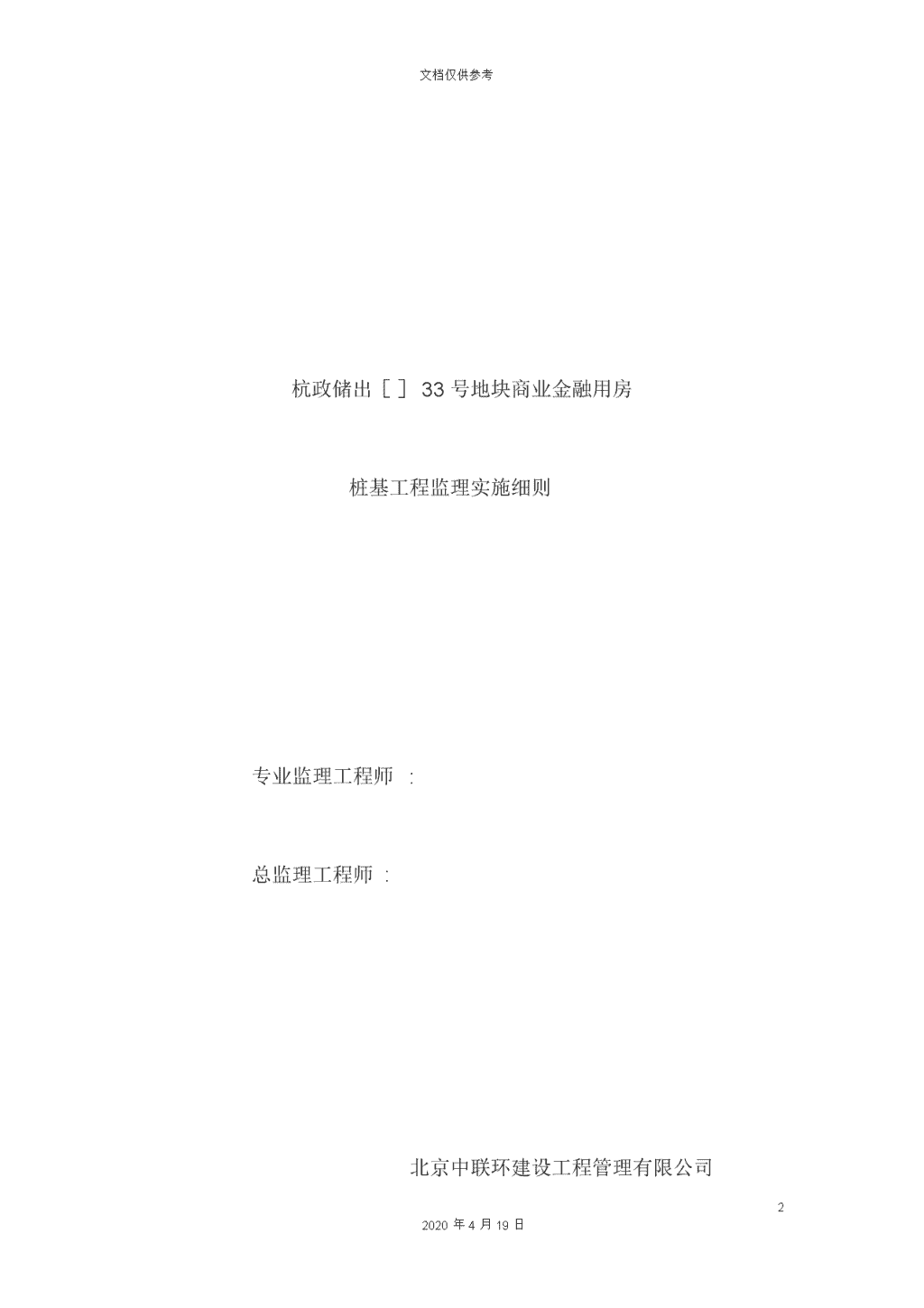

桩基工程监理工作流程与方法12020年4月19日n文档仅供参考杭政储出［］33号地块商业金融用房桩基工程监理实施细则专业监理工程师:总监理工程师:北京中联环建设工程管理有限公司22020年4月19日n文档仅供参考杭政储出［］33号地块商业金融用房项目监理部10月15日目录一、工程概况二、监理工作依据三、监理工作流程四、监理工作控制要点五、监理工作方法及措施32020年4月19日n文档仅供参考一、工程概况工程名称:杭政储出［］33号地块商业金融用房工程地址:杭州市江干区九堡镇九恒路与九福路交叉口东南角建设单位:浙江玉海房地产开发有限公司设计单位:浙江嘉华建筑设计研究院有限责任公司勘察单位:浙江大地岩土勘察有限责任公司监理单位:北京中联环建设工程管理有限公司施工单位:浙江新端建设集团有限公司桩基分包单位:浙江中豪建设工程有限公司本工程位于杭州市江干区九堡镇九恒路与九福路交叉口东南角,桩基工程造价:35482632.0元,于10月9日管桩试桩,10月14日正式开工,合同工期90日历天。桩基工程采用先张法预应力混凝土管桩(浙G22)和灌注桩同时施工,其中PHC管桩1270根,53340米,管桩直径500㎜,壁厚100㎜,设计桩长42米,由三根14米桩连接,具体根椐试桩情况确定,管桩为承压桩,设计承载力为KN,本工程计划采用ZYC600B、ZYC800B桩机各一台施工,打桩过程中的焊接采用手工电弧焊;根椐10月9日管桩的试桩结果,桩长改为40米左右,成桩标准为压42020年4月19日n文档仅供参考桩力达到管桩的极限承载力4000KN,记录实际桩顶标高及欠超送尺寸;当欠送长度连续超过1米时,及时调整桩长,当超送时,必须送至压桩力达到管桩的极限承载力。灌注桩桩径为600㎜,数量为687根,抗压承载力为1700KN,抗拨力为700KN,桩身砼强度等级为C30,静载荷试验桩桩身砼强度等级为C35,采用GPS－10型钻孔钻机8台,打桩过程中的焊接采用手工电弧焊。本工程采用低应变法对桩身完整性进行检测,建议全数检测,根椐设计及规范要求,管桩成桩过程中抽取13根,采用静载荷试验法进行单桩竖向抗压承载力检测;灌注桩抽取7根,采用静载荷试验法进行单桩竖向抗压承载力检测,抽取7根做抗拨力检测。二、监理工作依据1、依法签订的建设工程施工承包合同和建设工程监理合同。2、本工程地质勘察报告、工程建设设计图纸及业主的技术要求。3、<先张法预应力混凝土管桩>浙G22。4、<建筑桩基技术规范>(JGJ94-94)。5、<地基与基础施工质量验收规范>(GB50202-)。6、<工程测量规范>(GB50026-93)。7、<钢筋焊接及验收规程>(JGJ18-96)。8、<混凝土结构工程施工及验收规范>(GB50204-)。9、<建筑工程施工质量验收统一标准>(GB50300-)。10、浙江省<钻孔灌注桩结构标准图集>(浙G23)。11、经审批的施工组织设计和施工方案。52020年4月19日n
