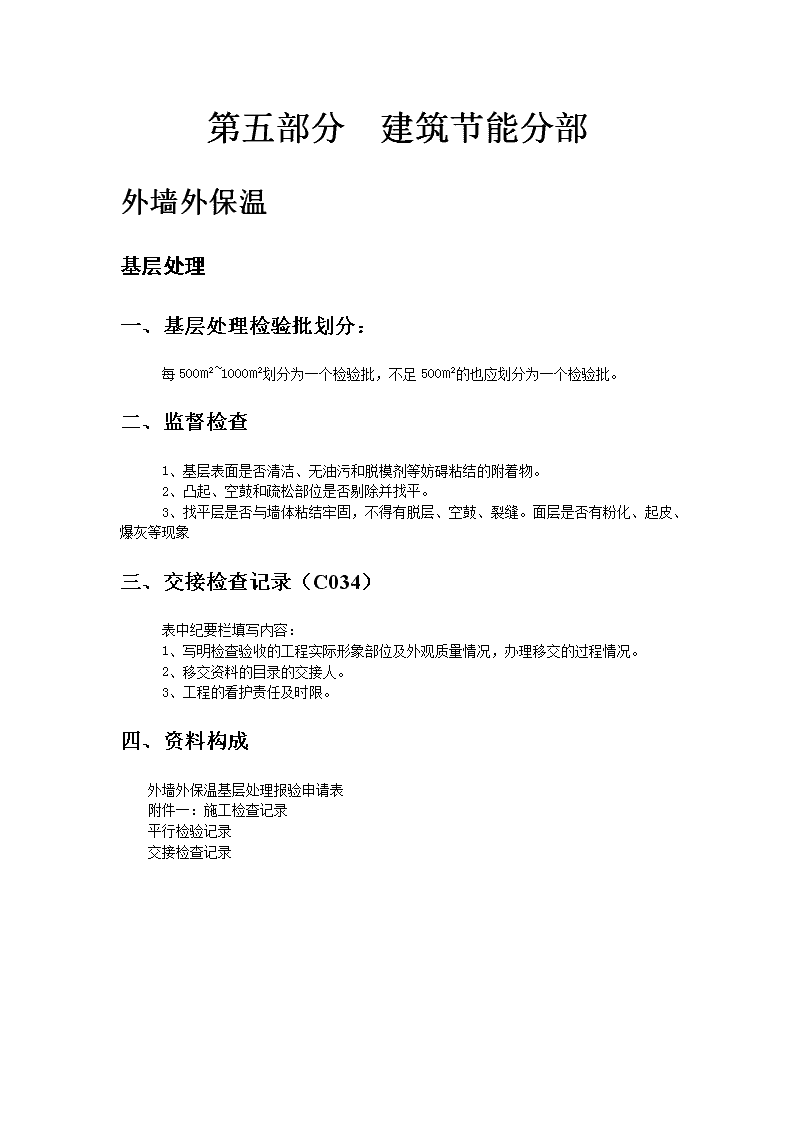

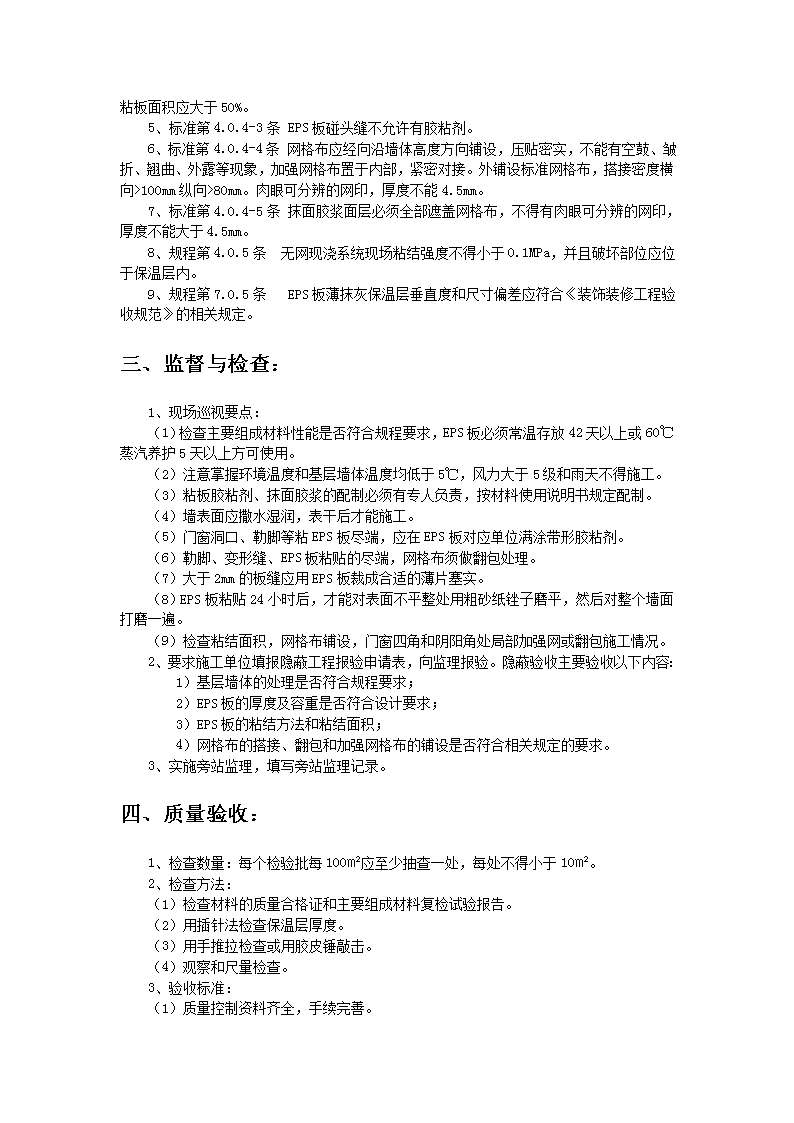

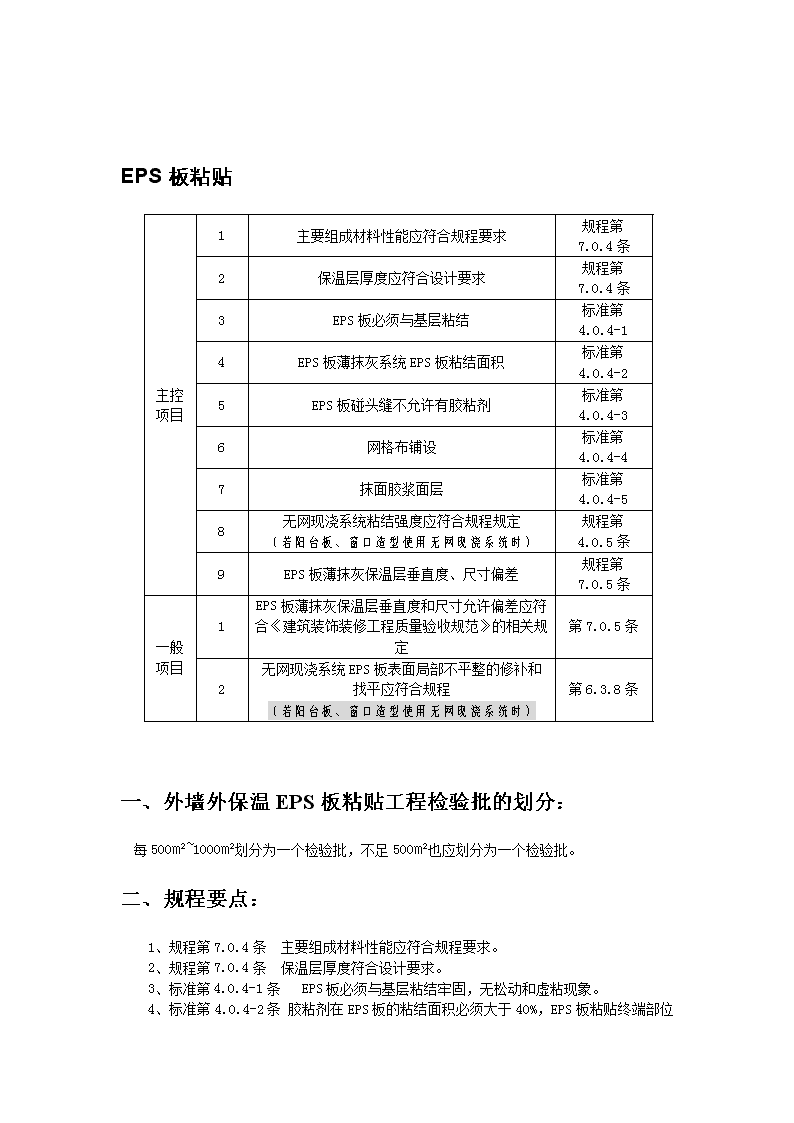

第五部分建筑节能分部外墙外保温基层处理一、基层处理检验批划分：每500㎡~1000㎡划分为一个检验批，不足500㎡的也应划分为一个检验批。二、监督检查1、基层表面是否清洁、无油污和脱模剂等妨碍粘结的附着物。2、凸起、空鼓和疏松部位是否剔除并找平。3、找平层是否与墙体粘结牢固，不得有脱层、空鼓、裂缝。面层是否有粉化、起皮、爆灰等现象三、交接检查记录（C034）表中纪要栏填写内容：1、写明检查验收的工程实际形象部位及外观质量情况，办理移交的过程情况。2、移交资料的目录的交接人。3、工程的看护责任及时限。四、资料构成外墙外保温基层处理报验申请表附件一：施工检查记录平行检验记录交接检查记录nEPS板粘贴主控项目1主要组成材料性能应符合规程要求规程第7.0.4条2保温层厚度应符合设计要求规程第7.0.4条3EPS板必须与基层粘结标准第4.0.4-14EPS板薄抹灰系统EPS板粘结面积标准第4.0.4-25EPS板碰头缝不允许有胶粘剂标准第4.0.4-36网格布铺设标准第4.0.4-47抹面胶浆面层标准第4.0.4-58无网现浇系统粘结强度应符合规程规定（若阳台板、窗口造型使用无网现浇系统时）规程第4.0.5条9EPS板薄抹灰保温层垂直度、尺寸偏差规程第7.0.5条一般项目1EPS板薄抹灰保温层垂直度和尺寸允许偏差应符合《建筑装饰装修工程质量验收规范》的相关规定第7.0.5条2无网现浇系统EPS板表面局部不平整的修补和找平应符合规程（若阳台板、窗口造型使用无网现浇系统时）第6.3.8条一、外墙外保温EPS板粘贴工程检验批的划分：每500㎡~1000㎡划分为一个检验批，不足500㎡也应划分为一个检验批。二、规程要点：1、规程第7.0.4条主要组成材料性能应符合规程要求。2、规程第7.0.4条保温层厚度符合设计要求。3、标准第4.0.4-1条EPS板必须与基层粘结牢固，无松动和虚粘现象。4、标准第4.0.4-2条n胶粘剂在EPS板的粘结面积必须大于40%，EPS板粘贴终端部位粘板面积应大于50%。5、标准第4.0.4-3条EPS板碰头缝不允许有胶粘剂。6、标准第4.0.4-4条网格布应经向沿墙体高度方向铺设，压贴密实，不能有空鼓、皱折、翘曲、外露等现象，加强网格布置于内部，紧密对接。外铺设标准网格布，搭接密度横向>100mm纵向>80mm。肉眼可分辨的网印，厚度不能4.5mm。7、标准第4.0.4-5条抹面胶浆面层必须全部遮盖网格布，不得有肉眼可分辨的网印，厚度不能大于4.5mm。8、规程第4.0.5条无网现浇系统现场粘结强度不得小于0.1MPa，并且破坏部位应位于保温层内。9、规程第7.0.5条EPS板薄抹灰保温层垂直度和尺寸偏差应符合《装饰装修工程验收规范》的相关规定。三、监督与检查：1、现场巡视要点：（1）检查主要组成材料性能是否符合规程要求，EPS板必须常温存放42天以上或60℃蒸汽养护5天以上方可使用。（2）注意掌握环境温度和基层墙体温度均低于5℃，风力大于5级和雨天不得施工。（3）粘板胶粘剂、抹面胶浆的配制必须有专人负责，按材料使用说明书规定配制。（4）墙表面应撒水湿润，表干后才能施工。（5）门窗洞口、勒脚等粘EPS板尽端，应在EPS板对应单位满涂带形胶粘剂。（6）勒脚、变形缝、EPS板粘贴的尽端，网格布须做翻包处理。（7）大于2mm的板缝应用EPS板裁成合适的薄片塞实。（8）EPS板粘贴24小时后，才能对表面不平整处用粗砂纸锉子磨平，然后对整个墙面打磨一遍。（9）检查粘结面积，网格布铺设，门窗四角和阴阳角处局部加强网或翻包施工情况。2、要求施工单位填报隐蔽工程报验申请表，向监理报验。隐蔽验收主要验收以下内容：1）基层墙体的处理是否符合规程要求；2）EPS板的厚度及容重是否符合设计要求；3）EPS板的粘结方法和粘结面积；4）网格布的搭接、翻包和加强网格布的铺设是否符合相关规定的要求。3、实施旁站监理，填写旁站监理记录。四、质量验收：1、检查数量：每个检验批每100㎡应至少抽查一处，每处不得小于10㎡。2、检查方法：（1）检查材料的质量合格证和主要组成材料复检试验报告。（2）用插针法检查保温层厚度。（3）用手推拉检查或用胶皮锤敲击。（4）观察和尺量检查。3、验收标准：（1）质量控制资料齐全，手续完善。n（2）主控项目合格，一般项目满足规程规定。五、资料构成外墙外保温EPS板粘贴检验批报验申请表附件一：外墙外保温EPS板粘贴检验批质量验收记录表旁站监理记录EPS板粘贴隐蔽工程报验申请表附件一：EPS板粘贴隐蔽工程检查验收记录EPS板粘贴分项汇总报验EPS板粘贴分项工程报验申请表附件一：EPS板粘贴分项工程质量验收记录抹面层一、抹面层检验批划分：每500㎡~1000㎡划分为一个检验批，不足500㎡也应划分为一个检验批。二、监督检查1、EPS板是否粘结牢固，大于2mm的板间缝隙和板间高差大于1mm的部位是否按规程要求处理合格。2、抹面胶浆的质量和掺配计量是否符合要求，已搅拌好的胶浆是否在规定时间用完。3、抹面层是否采用两道抹灰法施工，并将网格布压入湿的抹面胶浆中，使网格布被全部覆盖。4、抹面层的厚度是否符合规程要求。外墙外保温抹面层检验批报验申请表四、资料构成外墙外保温抹面层检验批报验申请表附件一：外墙外保温抹面层施工检查记录n饰面层—水性涂料涂饰工程主控项目1材料质量第10.2.2条2涂饰颜色和图案第10.2.3条3涂饰综合质量第10.2.4条4基层处理第10.2.5条一般项目1与其他材料和设备衔接处第10.2.9条2薄涂料涂饰质量允许偏差颜色普通涂饰均匀一致高级涂饰均匀一致泛碱、咬色普通涂饰允许少量轻微高级涂饰不允许流坠、疙瘩普通涂饰允许少量轻微高级涂饰不允许砂眼、刷纹普通涂饰允许少量轻微砂眼、刷纹通顺高级涂饰无砂眼、无刷纹装饰线、分色线直线度普通涂饰2高级涂饰13厚涂料涂饰质量允许偏差颜色普通涂饰均匀一致高级涂饰均匀一致泛碱、咬色普通涂饰允许少量轻微高级涂饰不允许点状分布普通涂饰——高级涂饰疏密均匀4复层涂饰质量允许偏差颜色均匀一致泛碱、咬色不允许喷点疏密程度均匀，不允许连片一、涂饰分项工程检验批划分：室外涂饰工程，同类涂料涂饰的墙面每500㎡~1000㎡应划分为一个检验批，不足500㎡也应划分为一个检验批。二、规范要点：1、第10.2.2条：所用涂料的品种、型号和性能应符合设计要求。2、第10.2.3条：水性涂料涂饰工程的颜色、图案应符合设计要求。3、第10.2.4条：应涂饰均匀、粘贴牢固、不得漏涂，造成起皮和掉粉n4、第10.2.5条：基层处理应符合：(1)新建筑物的砼或抹灰基层在涂饰涂料前应涂刷抗碱封闭底漆。(2)旧墙面在涂饰涂料前应清除疏松的旧装修层，并涂刷界面剂。(3)砼或抹灰基层涂刷溶剂型涂料时含水率不得大于8%，涂刷乳液型涂料时含水率不得大于10%，木材基层的含水率不得大于12%。(4)基层腻子应平整、坚实、牢固、无粉化、起皮和裂缝；内墙腻子的粘结强度应符合有关规定。(5)厨房、卫生间墙面必须使用耐水腻子。三、监督与检查：1、现场巡视要点：（1）按材料报验程序，检查所用涂料的品种、型号、性能等要符合设计要求。（2）检查基层质量、干燥程度必须符合规范要求。2、检查发现不符合设计或验收规范规定的项目，通知整改未改的，签发《监理通知单》限期整改，自检后合格报监理工程师复验。四、质量验收：1、检查数量：室外每个检验批涂饰工程每100㎡应至少检查一处，每处不得少于10㎡。2、检验方法：（1）检查产品合格证、性能检测报告、材料进场报审表。（2）观察、手摸检查；检查施工记录。3、验收标准：（1）质量控制资料齐全，手续完善。（2）主控项目全部合格，一般项目满足规范规定要求。五、资料构成水性涂料涂饰工程检验批报验申请表附件一：水性涂料涂饰工程检验批质量验收记录表饰面层—溶剂型涂料涂饰工程主控项目1涂料质量第10.3.2条2颜色、光泽、图案第10.3.3条3涂饰综合质量第10.3.4条4基层处理第10.3.5条1与其他材料、设备衔接处界面应清晰第10.3.8条n一般项目2色漆涂饰质量颜色普通涂饰均匀一致高级涂饰均匀一致光泽、光滑普通涂饰光泽基本均匀光滑无挡手感高级涂饰光泽均匀一致光滑刷纹普通涂饰刷纹通顺高级涂饰无刷纹裹棱、流坠、皱皮普通涂饰明显处不允许高级涂饰不允许装饰线、分色线直线度普通涂饰2高级涂饰13清漆涂饰质量颜色普通涂饰基本一致高级涂饰均匀一致木纹普通涂饰棕眼刮平、木纹清楚高级涂饰棕眼刮平、木纹清楚光泽、光滑普通涂饰光泽基本均匀光滑无挡手感高级涂饰光泽均匀一致光滑刷纹普通涂饰无刷纹高级涂饰无刷纹裹棱、流坠、皱皮普通涂饰明显处不允许高级涂饰不允许一、涂饰分项工程检验批划分：1、室外涂饰工程，同类涂料涂饰的墙面每500㎡~1000㎡应划分为一个检验批，不足500㎡也应划分为一个检验批。二、规范要点：1、第10.3.2条：所选用涂料的品种、型号和性能应符合设计要求。2、第10.3.3条：涂饰工程的颜色、图案应符合设计要求。3、第10.3.4条：应涂饰均匀、粘贴牢固、不得漏涂、透底、起皮和返锈。4、第10.3.5条：基层处理应符合：(1)新建筑物的砼或抹灰基层在涂饰涂料前应涂刷抗碱封闭底漆。(2)旧墙面在涂饰涂料前应清除疏松的旧装修层，并涂刷界面剂。(3)砼或抹灰基层涂刷溶剂型涂料时含水率不得大于8%，涂刷乳液型涂料时，含水率不得大于10%，木材基层的含水率不得大于12%。n(4)基层腻子应平整、坚实、牢固、无粉化、起皮和裂缝；内墙腻子的粘结强度应符合有关规定。(5)厨房、卫生间墙面必须使用耐水腻子。三、监督与检查：1、现场巡视要点：（1）按材料报验程序，检查所用涂料的品种、型号、性能、颜色等是否符合设计要求。（2）检查基层质量和含水率，要符合规范要求。（3）脚手架的安全性及安全防护措施必须符合要求。2、检查发现有不符合设计或验收规范规定的项目，通知整改，未改的，签发《监理工程师通知单》限期整改，自检后合格报监理工程师复验。四、质量验收：1、检查数量：室外每个检验批涂饰工程每100㎡应至少检查一处，每处不得少于10㎡。2、检验方法：（1）检查产品合格证、性能检测报告、材料进场报审表。（2）观察、手摸检查；检查施工记录。3、验收标准：（1）质量控制资料齐全，手续完善。（2）主控项目全部合格，一般项目满足规范规定要求。五、资料构成溶剂型涂料涂饰工程检验批报验申请表附件一：溶剂型涂料涂饰工程检验批质量验收记录表墙体节能主控项目1材料、构件等进场验收第4.2.1条2保温隔热材料和粘结材料的复验及性能第4.2.2条第4.2.3条3严寒和寒冷地区外保温粘结材料的冻融试验结果第4.2.4条4基层处理情况第4.2.5条5各层构造做法第4.2.6条6墙体节能工程的施工第4.2.7条n7预制保温板浇筑混凝土墙体第4.2.8条8保温浆料作保温层时，保温浆料的同条件试件应见证取样送检第4.2.9条9各类饰面层的基层及面层施工第4.2.10条10保温砌块砌筑的墙体施工第4.2.11条11预制保温板墙体施工第4.2.12条12隔汽层的设置及做法第4.2.13条13外墙或毗邻不采暖空间墙体上的门窗洞口、凸窗四周的侧面的保温措施第4.2.14条14外墙热桥部位的施工第4.2.15条一般项目1保温材料与构件的外观和包装第4.3.1条2加强网的铺贴和搭接第4.3.2条3设置空调房间外墙热桥部位第4.3.3条4穿墙套管、脚手眼、孔洞等第4.3.4条5墙体保温板材接缝方法第4.3.5条6墙体采用保温浆料施工情况第4.3.6条7阳角、门窗洞口及不同材料基体的交接处等特殊部位第4.3.7条8采用现场喷涂或模板浇注的有机类保温材料做外保温第4.3.8条一、墙体节能工程检验批的划分：1、采用相同材料、工艺和施工做法的墙面，每500～1000㎡面积划分为一个检验批，不足500㎡也为一个检验批。2、检验批的划分也可根据与施工流程相一致且方便施工与验收的原则，由施工单位与监理（建设）单位共同商定。二、规范要点：第4.2.7条各层构造做法应按照经过审批的施工方案施工。第4.2.8条预制保温板浇筑混凝土墙体使用的保温隔热材料应符合设计要求。第4.2.9条当外墙采用保温浆料做保温层时，应在施工中制作同条件养护试件，检测其导热系数、干密度和压缩强度。保温浆料的同条件养护试件应见证取样送检。第4.2.11条保温砌块砌筑的墙体，应采用具有保温功能的砂浆砌筑。砌筑砂浆的强度等级应符合设计要求。砌体的水平灰缝饱满度不应低于90%，竖直灰缝饱满度不应低于80%。第4.2.12条采用预制保温墙板现场安装墙体，应符合下列规定：（1）保温墙板应有型式检验报告，型式检验报告中应包含安装性能的检验；（2）保温墙板的结构性能、热工性能及与主体结构的连接应符合设计要求，与主体连接必须牢固；（3）保温墙板的板缝处理、构造节点及嵌缝做法应符合设计要求；（4）保温墙板板缝不得渗漏。第4.2.13条当设计要求在墙体内设置隔汽层时，隔汽层的位置、使用的材料及构造做法应符合设计要求和相关标准的规定。n第4.2.15条采取节能保温等隔断热桥措施应符合设计要求。第4.3.3条设置空调的房间，其外墙热桥部位应按设计要求采取隔断热桥措施。第4.3.4条施工产生墙体缺陷，应按照施工方案采取隔断热桥措施不得影响墙体热工性能。第4.3.6条墙体采用保温浆料时保温浆料层宜连续施工；保温浆料厚度应均匀、接茬应平顺密实。第4.3.8条采用现场喷涂或模板浇注有机类保温材料做外保温时，有机类保温材料应达到陈化时间后方可进行下道工序施工。三、监督与检查：1、现场巡视要点：（1）检查保温材料和粘结材料等性能的进场复验报告，应进行现场见证取样送检，并符合规范规定。（2）检查节能保温等隔断热桥的处理情况。（3）检查外墙热桥部位的施工；检查阳角、门窗洞口及不同材料基体的交接处等特殊部位的处理情况墙体保温板材接缝是否符合设计及规范要求。（4）要求施工单位填报隐蔽工程报验申请表，向监理报验。隐蔽验收主要验收以下内容：1）保温层附着的基层及其表面处理施工是否符合设计和施工方案的要求；2）保温板粘结或固定是否符合规范规定；3）锚固件是否符合设计要求；4）增强网铺设是否符合设计和施工方案的要求；5）墙体热桥部位处理是否符合规范要求；6）预置保温板或预制保温墙板的板缝及构造节点是否符合规范要求；7）现场喷涂或浇注有机类保温材料的界面是否符合规范规定；8）被封闭的保温材料厚度是否符合设计要求；9）保温隔热砌块填充墙体是否符合规范要求（5）监理工程师宜进行工程平行检验。四、质量验收：1、墙体节能分项工程与装饰分部的检验批质量验收同时进行，对装饰分部检验批质量验收合格项目，不再重复验收。2、检查方法：a、核查材料的质量证明文件及进场复验报告。b、外墙节能构造可采用钻芯检验方法（钻芯检验的机构应出具检验报告）。c、观察检查。3、验收标准：a、质量控制资料齐全，手续完善。b、主控项目合格，一般项目满足规范规定。n五、资料构成墙体节能工程检验批报验申请表附件一：墙体节能工程检验批质量验收记录表墙体节能隐蔽工程报验申请表附件一：隐蔽工程检查验收记录墙体节能分项工程报验申请表附件一：墙体节能分项工程质量验收记录表幕墙节能工程主控项目1用于幕墙节能工程的材料、构件等进场检验第5.2.1条2保温隔热材料、幕墙玻璃的性能第5.2.2条3保温材料、幕墙玻璃、隔热型材，进场时应进行见证取样送检第5.2.3条4幕墙的气密性能及抽样检测第5.2.4条5使用的保温材料的厚度及安装第5.2.5条6遮阳设施的安装第5.2.6条7热桥部位的隔断热桥措施及施工第5.2.7条8幕墙隔汽层的施工第5.2.8条9冷凝水的收集和排放应通畅，并不得渗漏第5.2.9条一般项目1镀（贴）膜玻璃及中空玻璃的施工第5.3.1条2单元式幕墙板块的组装第5.3.2条3幕墙与周边墙体间的接缝处理第5.3.3条4伸缩缝、沉降缝、抗震缝的保温或密封做法第5.3.4条5活动遮阳设施的调节机构第5.3.5条n一、检验批的划分：1、相同设计、材料、工艺和施工条件的幕墙工程每500～1000㎡应划分为一个检验批，不足500㎡也应划分为一个检验批。2、同一单位工程的不连续的幕墙工程应单独划分检验批。3、对于异型或有特殊要求幕墙，检验批的划分应根据幕墙的结构、工艺特点及幕墙工程规模，由监理单位（或建设单位）和施工单位协商确定。二、规范要点：第5.2.4条幕墙的气密性能应符合设计规定的等级要求。当幕墙面积大于3000㎡或建筑外墙面积50%时，应现场抽取材料和配件，在检测试验室安装制作试件进行气密性能检测，检测结果应符合设计规定的等级要求。第5.2.5条幕墙节能工程使用的保温材料，其厚度应符合设计要求，安装牢固，且不得松脱。第5.2.7条幕墙工程热桥部位的隔断热桥措施应符合设计要求，断热节点的连接应牢固。第5.2.8条幕墙隔汽层应完整严密、位置正确，穿透隔汽层处的节点构造应采取密封措施。第5.3.3条幕墙与周边墙体间的接缝处应采取弹性闭孔材料填充饱满，并应采用耐侯密封胶密封。第5.3.4条伸缩缝、沉降缝、抗震缝的保温或密封做法应符合设计要求。第5.3.5条活动遮阳设施的调节机构应灵活，并应能调节到位。三、监督与检查：现场巡视要点：（1）检查幕墙板块安装的牢固性。（2）检查遮阳设施的位置、尺寸是否符合设计要求。（3）检查热桥部位的断热节点的处理情况。（4）检查幕墙周边与墙体接缝处理是否符合设计及规范要求。（5）要求施工单位填报隐蔽工程报验申请表，向监理报验。四、质量验收：1、幕墙节能分项工程与装饰分部的检验批质量验收同时进行，对装饰分部检验批质量验收合格项目，不再重复验收。2、检查数量：1）每个检验批每100㎡应至少抽查一处，每处不得小于10㎡。n2）对于异形或有特殊要求的幕墙工程，应根据幕墙的结构和工艺特点，由监理单位（或建设单位）和施工单位协商确定。3、检查方法：a、核查节能所用材料、构件的质量证明文件及进场复验报告。b、对保温材料采取针插法或剖开法，尺量厚度；手扳检查。c、对冷凝水的收集和排放用通水试验、观察检查。d、观察；尺量；手扳检查。4、验收标准：a、质量控制资料齐全，手续完善b、主控项目合格，一般项目满足规范规定。五、资料构成幕墙节能工程检验批报验申请表附件一：幕墙节能工程检验批质量验收记录表施工检查记录幕墙节能隐蔽工程报验申请表附件一：隐蔽工程检查验收记录幕墙节能分项工程报验申请表附件一：幕墙节能分项工程质量验收记录表门窗节能主控项目1建筑外门窗的进场检验第6.2.1条2外窗的性能参数及复验第6.2.2条第6.2.3条3建筑门窗采用的玻璃品种及中空玻璃密封第6.2.4条4金属外门窗隔断热桥措施第6.2.5条5严寒、寒冷地区的建筑外窗采用推拉窗或凸窗的气密性试验第6.2.6条6外门窗框或副框与洞口之间的密封；外门窗框与副框之间的密封第6.2.7条7严寒、寒冷地区的外门安装第6.2.8条8外窗遮阳设施的性能及安装第6.2.9条9特种门的性能及安装第6.2.10条10天窗安装第6.2.11条n一般项目1门窗扇和玻璃镶嵌的密封条的性能及安装第6.3.1条2门窗镀（贴）膜玻璃的安装及密封第6.3.2条3外门窗遮阳设施调节应灵活、能调节到位第6.3.3条一、检验批的划分：1、同一厂家的同一品种、类型、规格的门窗及门窗玻璃每100樘划分为一个检验批，不足100樘也为一个检验批。2、同一厂家的同一品种、类型、规格的特种门每50樘划分为一个检验批，不足50樘也为一个检验批。3、对于异形或有特殊要求门窗，检验批划分应根据其特点和数量，由监理（建设）单位和施工单位协商确定。二、规范要点：第6.2.2条建筑外窗的气密性保温性能、中空玻璃露点、玻璃遮阳系数和可见光透射比应符合设计要求。第6.2.5条金属外门窗隔断热桥措施应符合设计要求和产品标准的规定，金属副框的隔断热桥措施应与门窗框的隔断热桥措施相当。第6.2.7条外门窗框或副框与洞口之间的间隙应采用弹性闭孔材料填充饱满，并使用密封胶密封；外门窗框与副框之间的缝隙应使用密封胶密封。第6.2.8条严寒、寒冷地区的外门安装，应按照设计要求采取保温、密封等节能措施。第6.2.9条外窗遮阳设施的性能、尺寸应符合设计和产品标准要求；遮阳设施的安装应位置正确、牢固，满足安全和使用功能的要求第6.2.11条天窗安装的位置、坡度应正确，封闭严密，嵌缝处不得渗漏。第6.3.2条门窗镀（贴）膜玻璃的安装方向应正确，中空玻璃的均压管应密封处理。三、监督与检查：1、现场巡视要点：（1）检查外门窗品种、规格、进场复验报告，应进行现场见证取样送检，并符合规范规定。（2）检查金属副框与门窗框的隔断热桥处理情况。（3）检查外门窗框与副框之间的缝隙密封情况。（4）检查遮阳设施安装的正确位置、牢固性。（5）要求施工单位填报隐蔽工程报验申请表，向监理报验。n隐蔽验收主要验收以下内容：1）门窗框与墙体接缝处的保温填充做法是否符合设计和规范规定；2）预埋件和锚固件是否符合设计要求；3）隐蔽部位的防腐、填嵌处理是否符合规范要求。4）外门窗框或副框与洞口之间的间隙是否采用弹性闭孔材料填充饱满，并使用密封胶密封。（6）监理工程师宜进行工程平行检验。四、质量验收：1、门窗节能分项工程与装饰分部的检验批质量验收同时进行，对装饰分部的检验批质量验收合格的项目，不再重复验收。2、检查数量：（1）建筑门窗每个检验批应抽查5%并不少于3樘，不足3樘时应全数检查；高层建筑的外窗，每个检验批应抽查10%，并不少于6樘，不足6樘时应全数检查。（2）特种门每个检验批应抽查50%并不少于10樘，不足10樘时应全数检查。3、检查方法：a、核查材料的质量证明文件及进场复验报告。b、观察、尺量、手扳检查。c、对天窗嵌缝处用淋水检查。4、验收标准：a、质量控制资料齐全，手续完善b、主控项目合格，一般项目满足规范规定。五、资料构成门窗节能工程检验批报验申请表附件一：门窗节能工程检验批质量验收记录表门窗节能隐蔽工程报验申请表附件一：隐蔽工程检查验收记录门窗节能分项工程报验申请表附件一：门窗节能分项工程质量验收记录表屋面节能主控项目1保温隔热材料进场检验第7.2.1条第7.2.2条2保温隔热材料的性能及复验第7.2.3条3保温隔热层的施工第7.2.4条n4通风隔热架空层的施工第7.2.5条5采光屋面的性能及节点的构造做法第7.2.6条6采光屋面的安装第7.2.7条7屋面的隔汽层位置应符合设计要求，隔汽层应完整、严密第7.2.8条一般项目1屋面保温隔热层的施工第7.3.1条2金属板保温夹芯屋面的施工第7.3.2条3坡屋面、内架空屋面当采用敷设于屋面内侧的保温材料做保温隔热层时的施工第7.3.3条一、检验批的划分按不同的屋面标高或变形缝划分为一个检验批。二、规范要点：第7.2.4条屋面保温隔热层的敷设方式、厚度、缝隙填充质量及屋面热桥部位的保温隔热做法，必须符合设计要求和有关标准的规定。第7.2.6条采光屋面的传热系数、遮阳系数、可见光透射比、气密性应符合设计要求。节点的构造做法应符合设计和相关标准的要求第7.2.7条采光屋面的安装应牢固，坡度正确，封闭严密，嵌缝处不得渗漏。第7.3.1条屋面保温隔热层应按施工方案施工，并应符合下列规定：（1）松散材料应分层敷设、按要求压实、表面平整、坡向正确；（2）现场采用喷、浇、抹等工艺施工的保温层，其配合比应计量准确，搅拌均匀、分层连续施工，表面平整，坡向正确。（3）板材应粘贴牢固、缝隙严密平整。第7.3.2条金属板保温夹芯屋面应铺装牢固、接口严密、表面洁净、坡向正确。第7.3.3条坡屋面、内架空屋面当采用敷设于屋面内侧的保温材料做保温隔热层时，保温隔热层应有防潮措施，其表面应有保护层，保护层的做法应符合设计要求。三、监督与检查：1、现场巡视要点：n（1）检查屋面保温隔热层的敷设方式、厚度、缝隙填充质量及屋面热桥部位的保温隔热做法是否符合设计要求和有关标准的规定。（2）检查屋面的通风隔热架空层的架空高低、安置方式、通风口位置及尺寸的施工是否符合设计及有关标准的要求。（3）检查采光屋面安装是否牢固、坡度是否正确、封闭是否严密、嵌缝处是否渗漏。（4）检查隔汽层的位置、完整性、严密性是否符合设计要求。（5）检查屋面保温隔热层是否按施工方案施工。（6）检查金属板保温夹芯屋面的铺装、接口、表面洁净、坡向是否符合规范规定。（7）要求施工单位填报隐蔽工程报验申请表，向监理报验。隐蔽记录主要记录以下内容：1）基层表面处理是否符合规范要求；2）保温层的敷设方式、厚度；板材缝隙填充质量是否符合设计及规范要求；3）屋面热桥部位的处理是否符合设计要求和相有关标准的规定；4）隔汽层铺装是否符合规范规定。四、质量验收：1、屋面节能分项工程与屋面分部中各检验批质量验收同时进行，对屋面分部检验批质量验收合格的项目，不再重复验收。2、检查方法：a、核查材料的质量证明文件及进场复验报告。b、尺量、手扳检查。c、对天窗安装的嵌缝处用淋水检查。d、观察检查。3、验收标准：a、质量控制资料齐全，手续完善。b、主控项目合格，一般项目满足规范规定。五、资料构成屋面节能工程检验批报验申请表附件一：屋面节能工程检验批质量验收记录表屋面节能隐蔽工程报验申请表附件一：隐蔽工程检查验收记录屋面节能分项工程报验申请表附件一：屋面节能分项工程质量验收记录表地面节能工程主控1用于地面节能工程的保温材料，其品种、规格应符合设计要求和相关标准的规定第8.2.1条n项目2保温材料，其导热系数、密度、抗压强度或压缩强度、燃烧性能应符合设计要求第8.2.2条3保温材料进场时应进行见证取样送检复验第8.2.3条4地面节能工程施工前，应对基层进行处理，使其达到设计和施工方案的要求第8.2.4条5地面保温层、隔离层、保护层等各层的设置和构造做法以及保温层的厚度应符合设计要求，并应按施工方案施工第8.2.5条6地面节能工程的施工质量应符合规范规定第8.2.6条7有防水要求的地面，其节能保温做法不得影响地面排水坡度，保温层面层不得渗漏第8.2.7条8严寒、寒冷地区的建筑首层直接与土壤接触的地面、采暖地下室与土壤接触的外墙、毗邻不采暖空间的地面以及底面直接接触室外空气的地面应按设计要求采取保温措施第8.2.8条9保温层的表面防潮层、保护层应符合设计要求第8.2.9条一般项目1采用地面辐射采暖的工程，其地面节能做法应符合设计要求，并应符合《地面辐射供暖技术规程》JGJ142的规定第8.3.1条地面节能工程的质量验收，包括底面接触室外空气、土壤或毗邻不采暧空间的地面节能工程。一、检验批的划分：1、检验批可按施工段或变形缝划分。2、当面积超过200㎡时，每200㎡可划分为一个检验批，不足200㎡也为一个检验批。3、不同构造做法的地面节能工程应单独划分一个检验批。二、规范要点：第8.2.5条地面保温层、隔离层保护层等各层的设置和构造做法以及保温层的厚度应符合设计要求，并应按施工方案施工。第8.2.6条地面节能工程的施工质量应符合下列规定：1、保温板与基层之间、各构造层之间的粘结应牢固，缝隙应严密；2、保温浆料应分层施工；3、穿越地面直接接触室外空气的各种金属管道应按设计要求，采取隔断热桥的保温措施。第8.2.7条有防水要求的地面，其节能保温做法不得影响地面排水坡度，保温层面层不得渗漏。第8.2.8条严寒、寒冷地区的建筑首层直接与土壤接触的地面、采暖地下室与土壤接触的外墙、毗邻不采暖空间的地面以及底面直接接触室外空气的地面应按设计要求采取保温措施。n三、监督与检查：1、现场巡视要点：（1）检查地面保温层、隔离层、保护层等各层的设置和构造做法是否按设计和施工方案施工。（2）检查保温板与基层之间、各构造层之间的粘结是否牢固，缝隙是否严密。（3）检查有防水要求的地面是否渗漏。（4）检查保温层的表面防潮层、保护层是否符合设计要求。（5）要求施工单位填报隐蔽工程报验申请表，向监理报验。隐蔽记录主要记录以下内容：1）基层处理是否按符合设计及方案的要求；2）被封闭的保温材料厚度是否符合设计要求；3）保温材料粘结是否符合规范规定；4）隔断热桥部位是否符合设计和规范规定。（6）监理工程师宜进行工程平行检验。四、质量验收：1、地面节能分项工程与装饰分部的检验批质量验收同时进行，对装饰分部检验批质量验收合格项目，不再重复验收。2、检查方法：a、核查材料的质量证明文件及进场复验报告。b、尺量检查。c、观察检查。3、验收标准：a、质量控制资料齐全，手续完善。b、主控项目合格，一般项目满足规范规定。五、资料构成地面节能工程检验批报验申请表附件一：地面节能工程检验批质量验收记录表地面节能隐蔽工程报验申请表附件一：隐蔽工程检查验收记录地面节能分项工程报验申请表附件一：地面节能分项工程质量验收记录表分部验收建筑节能工程分部报验申请表附件一：建筑节能工程分部验收记录表
