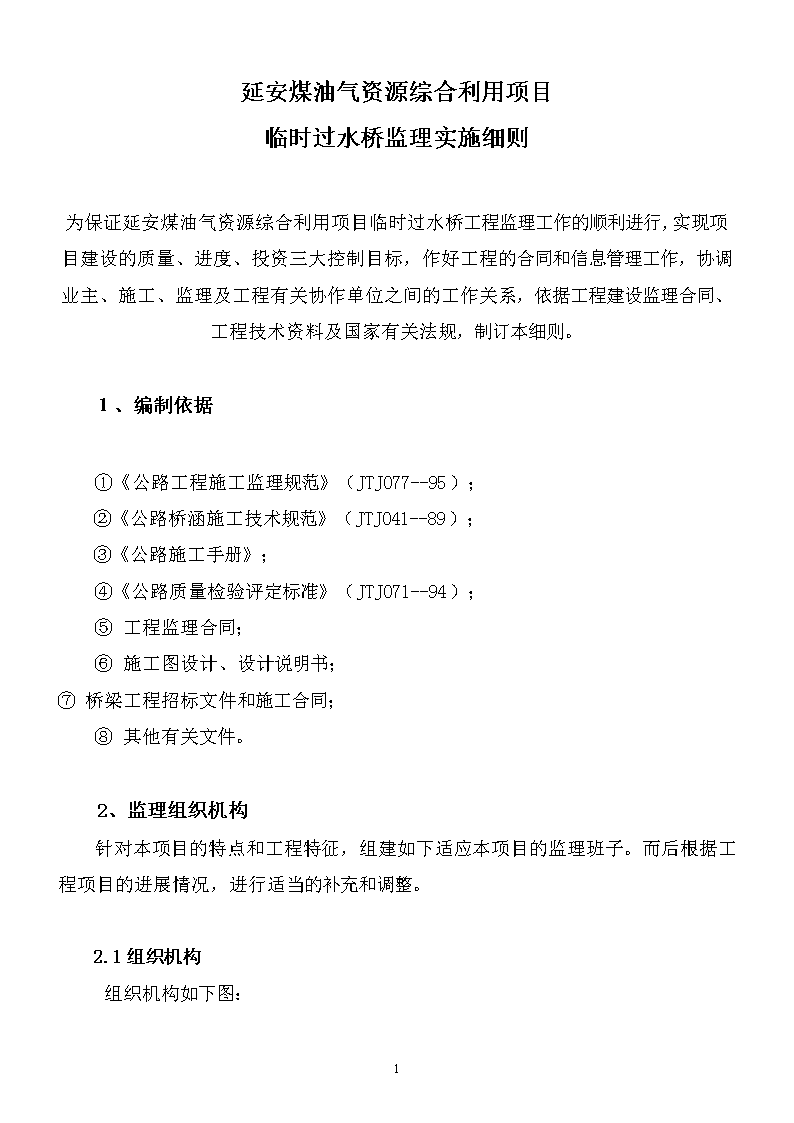

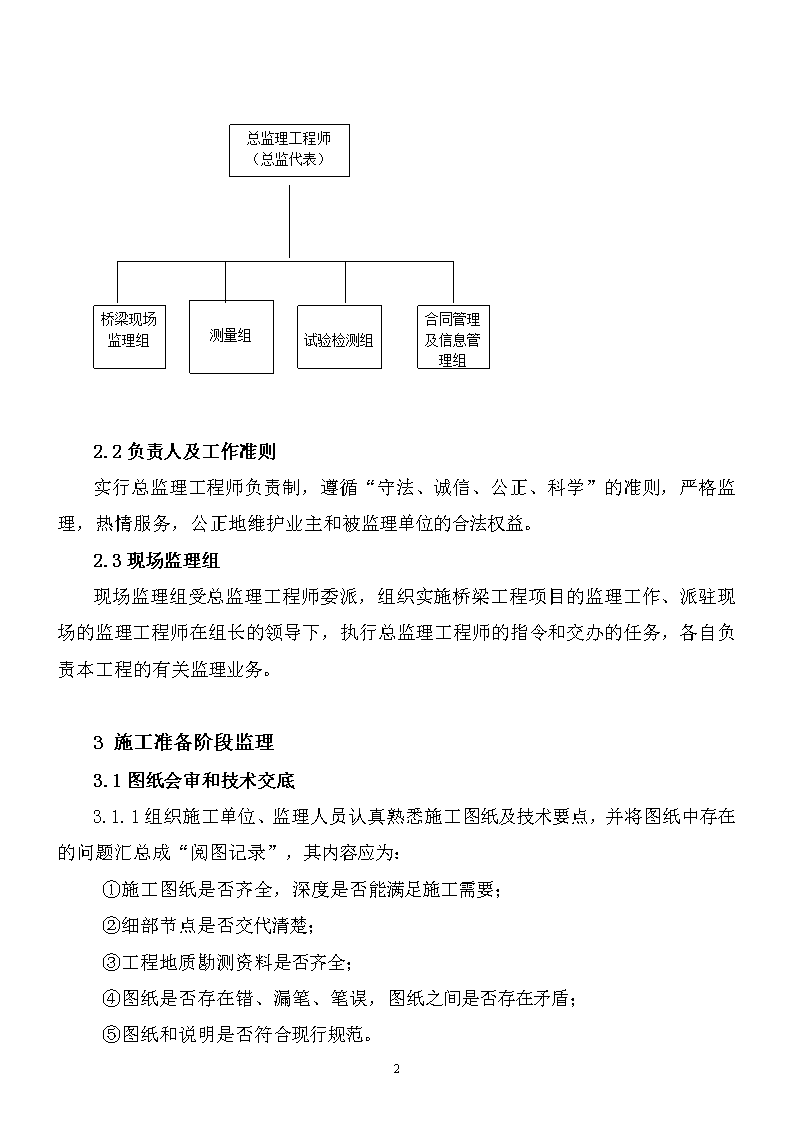

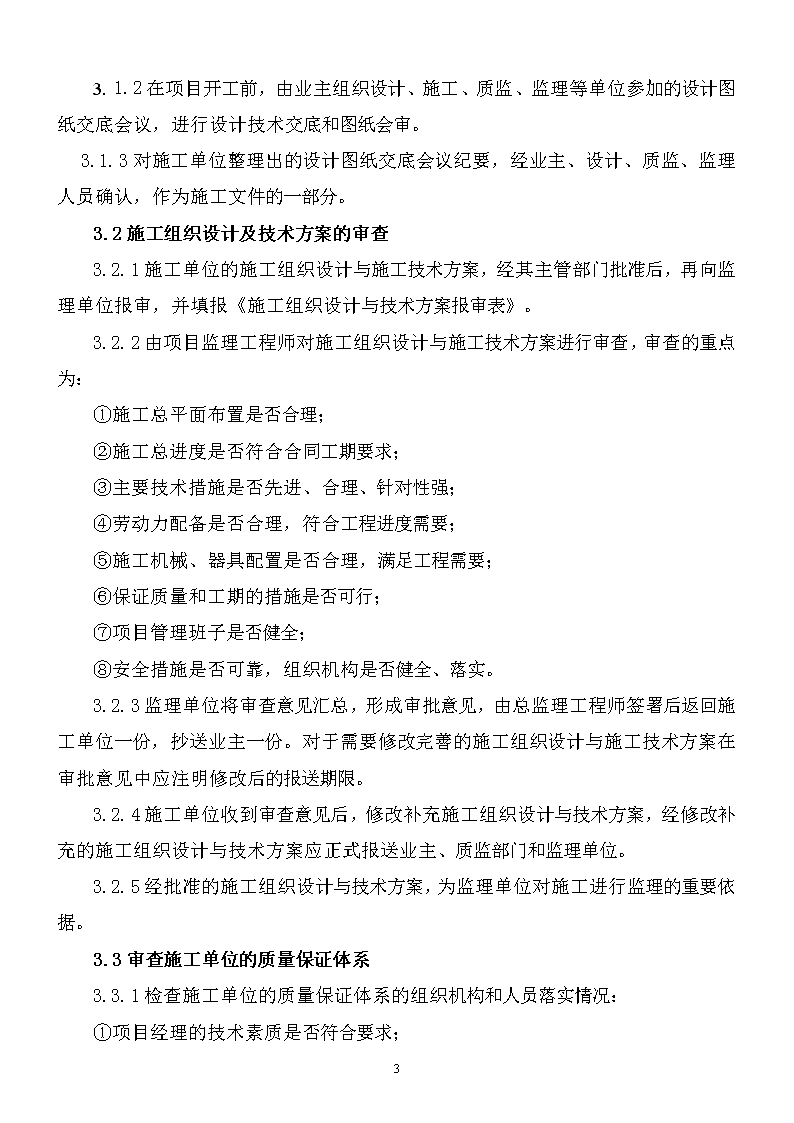

延安煤油气资源综合利用项目临时过水桥监理实施细则为保证延安煤油气资源综合利用项目临时过水桥工程监理工作的顺利进行,实现项目建设的质量、进度、投资三大控制目标，作好工程的合同和信息管理工作，协调业主、施工、监理及工程有关协作单位之间的工作关系，依据工程建设监理合同、工程技术资料及国家有关法规，制订本细则。１、编制依据①《公路工程施工监理规范》（JTJ077--95）；②《公路桥涵施工技术规范》（JTJ041--89）；③《公路施工手册》；④《公路质量检验评定标准》（JTJ071--94）；⑤工程监理合同；⑥施工图设计、设计说明书；⑦桥梁工程招标文件和施工合同；⑧其他有关文件。2、监理组织机构针对本项目的特点和工程特征，组建如下适应本项目的监理班子。而后根据工程项目的进展情况，进行适当的补充和调整。2.1组织机构组织机构如下图：13n总监理工程师（总监代表）测量组桥梁现场监理组试验检测组合同管理及信息管理组2.2负责人及工作准则实行总监理工程师负责制，遵循“守法、诚信、公正、科学”的准则，严格监理，热情服务，公正地维护业主和被监理单位的合法权益。2.3现场监理组现场监理组受总监理工程师委派，组织实施桥梁工程项目的监理工作、派驻现场的监理工程师在组长的领导下，执行总监理工程师的指令和交办的任务，各自负责本工程的有关监理业务。3施工准备阶段监理3.1图纸会审和技术交底3.1.1组织施工单位、监理人员认真熟悉施工图纸及技术要点，并将图纸中存在的问题汇总成“阅图记录”，其内容应为：①施工图纸是否齐全，深度是否能满足施工需要；②细部节点是否交代清楚；③工程地质勘测资料是否齐全；④图纸是否存在错、漏笔、笔误，图纸之间是否存在矛盾；⑤图纸和说明是否符合现行规范。13n3.1.2在项目开工前，由业主组织设计、施工、质监、监理等单位参加的设计图纸交底会议，进行设计技术交底和图纸会审。3.1.3对施工单位整理出的设计图纸交底会议纪要，经业主、设计、质监、监理人员确认，作为施工文件的一部分。3.2施工组织设计及技术方案的审查3.2.1施工单位的施工组织设计与施工技术方案，经其主管部门批准后，再向监理单位报审，并填报《施工组织设计与技术方案报审表》。3.2.2由项目监理工程师对施工组织设计与施工技术方案进行审查，审查的重点为：①施工总平面布置是否合理；②施工总进度是否符合合同工期要求；③主要技术措施是否先进、合理、针对性强；④劳动力配备是否合理，符合工程进度需要；⑤施工机械、器具配置是否合理，满足工程需要；⑥保证质量和工期的措施是否可行；⑦项目管理班子是否健全；⑧安全措施是否可靠，组织机构是否健全、落实。3.2.3监理单位将审查意见汇总，形成审批意见，由总监理工程师签署后返回施工单位一份，抄送业主一份。对于需要修改完善的施工组织设计与施工技术方案在审批意见中应注明修改后的报送期限。3.2.4施工单位收到审查意见后，修改补充施工组织设计与技术方案，经修改补充的施工组织设计与技术方案应正式报送业主、质监部门和监理单位。3.2.5经批准的施工组织设计与技术方案，为监理单位对施工进行监理的重要依据。3.3审查施工单位的质量保证体系3.3.1检查施工单位的质量保证体系的组织机构和人员落实情况：①项目经理的技术素质是否符合要求；13n②各专业工程技术人员是否具备相应的专业知识和经验，并专业配套；③特殊工种作业人员（测量工、电工、电焊工、起重工、搅拌机操作工等）应有资格证明，持证上岗；④是否设有专职质检员。3.3.2检查施工单位质量自检、互检、专检制度是否健全。3.3.3检查施工单位技术检测手段是否完备，检测仪器、计量工具是否准确完好。3.3.4检查施工单位主要施工机具，如钢筋切焊设备、砼搅拌振捣及转运设备、垂直运输设备、张拉吊装设备、挖掘碾压打眼机具等是否按施工组织设计配置，并处于完好状态。3.4审查施工单位安全保证体系3.4.1检查施工单位是否有以项目经理和专职安全员为主体的安全生产责任制。3.4.2检查施工单位主要施工机具等是否处于完好状态，操作者是否掌握操作规程，并持证上岗。3.4.3检查施工单位的劳动安全保护措施准备情况：①安全帽、安全带、安全网等各相关的劳动保护品和安全措施是否具备；②施工现场的临边危险部位是否作好防护。③施工现场是否有相应的安全警示牌和安全标语。3.4.4检查现场防火及防洪设施是否完备3.4.5施工现场的临时用电是否符合安全用电技术规范，检查防触电、防漏电、防雷与接地是否完备。3.5工程开工各项条件具备，施工单位填写单位、分部或分项工程开工报批表，由总监理工程师下达开工令。4工程质量控制4.1分项工程监理流程4.1.113n在分项工程开工前，施工单位必须向现场监理工程师申报分部、分项工程施工技术方案，各种原材料、设备进场、试验检测仪器等，经现场监理工程师签字批准下达开工工作指令。4.1.2施工前的测量放样，由施工单位放样自检，合格后报现场监理工程师，经测量复验认为合格，方可进行施工。4.1.3在全部施工过程中，现场监理工程师实施跟踪监理，采用旁站、巡视和抽验结合的方式。重要施工工序，重要部位的砼浇注、隐蔽工程及工程试验项目均采用旁站记录，一般施工工序及进场原材料只进行巡视和抽验。4.1.4分项工程质量检验评定。首先由施工单位根据有关规范中分项工程质量检查要求，专职质检员跟班进行自检，填报分项工程质量检验评定表，监理工程师抽验核对施工单位自检记录的真实性。对检测试验项目，材料取样数量及试验报告的内容均应按国家有关规定执行，施工单位应及时向监理工程师报送已作试验成果，以便及时核查，同时要作好试件留置工作。分项工程质量检验评定表、工程质量保证资料用表（试验项目、原材料）另行印制。4.1.5工序交接检查。坚持上道工序不经检查验收不准进行下道工序的原则。上道工序完成后，先由施工单位进行自检、专职检，认为合格再通知现场监理工程师到现场会同检验。检验合格，签署认可方能进行下道工序。对于结构物的基槽（或基坑）验收，应特别慎重，施工方在自检合格后，报请甲方代表，会同设计代表、地质人员、质监人员、现场监理工程师验收会签认可。4.2主要原材料及半成品的质量控制4.2.1凡进场的原材料必须由施工单位向监理单位填报《建筑材料报验单》，钢材、水泥、预制构件、加筋土的拉筋带、桥伸缩缝、砖、焊条、钢管、脚手架扣件、防水等材料必须有出厂合格证及出厂检验报告单。4.2.2监理人员对现场的建筑材料，应到现场对所进材料品种、规格、数量和外观质量按设计要求，根据出厂合格证、出厂检验报告，对照施工方送检的报告进行核查确认。4.2.313n对钢材、水泥、焊接接头、砂、石以及需要抽样复检的材料，由监理人员随同按规定取样，实行见证送检制度，复验合格后方能用于工程，复检报告的复印件交监理一份。4.2.4砼浆砌石及其配制材料的质量监理（1）水泥:水泥进场时,必须有质量检测报告及出厂合格证,并对其品种、标号、包装、出厂日期等检查验收,每批水泥进场后应重新取样送具有资质的单位检测。严禁使用受潮水泥及过期水泥。（2）砂：采用级配良好、质地坚硬、含泥量少、颗粒洁净的河砂或机制砂，抽样送检筛分级配、含泥量、含水率及有害物质含量，C35等级（含C35）以上砼必须用中粗砂。（3）碎石：应是质地坚硬、洁净，其粒径符合设计要求。抽样送检颗粒级配、针片状颗粒含量、含泥量及砼用碎石的压碎指标值。（4）石料:石料的强度应达到设计要求,饱和单轴极限抗压强度一般不得低于30Mpa,跨径在30m以上的石拱桥不得低于40MPa。①外观：质细、色均、无裂缝、表面洁净、强韧、密实、耐久、坚固。②片石：大致成型，单个石块中间部分厚度不小于15cm。③块石：大致方正，上下面大致平行，厚度不小于20cm，宽度、长度分别为厚度的1—1.5倍及1.5—3倍,尖边薄边厚度至少不小于7cm。④粗料石:大致六面体,厚度不小于20cm，宽度、长度分别为厚度的1—1.5倍及2.5—4倍，表面凹陷深度不大于2cm。用作镶面丁石的长度应比相邻镶面顺石宽度大15cm以上，加工镶面粗料时，修凿面每10cm长须有錾路约4～5条，侧面修凿面应与外露面垂直，正面凹陷深度不应超过1.5cm。⑤石料先须经监理工程师鉴定后,再每1000m3做两组试块,每组不得少于3块，送具有资质的单位检测，最后确认是否满足设计要求。4.2.5砼、砂浆的配合比试验，所用材料应由监理人员随同取样，由乙方委托具有资质的单位试配，配合比试验报告应交监理工程师核查确认。4.2.6各应自检、复检项目合格，砼浇筑准备工作完成后，填报砼浇筑申请报告单，经监理工程师检签认可，方可进行砼浇筑。4.2.7砼、砂浆的配合比应在搅拌机旁挂牌公布，并定期和不定期进行复查。13n4.2.8砼抗压（抗折）强度试验，在浇筑地点或拌合地点随机制取标准试件，3件为一组，标养龄期28天，制取组数应符合下列规定：（1）浇筑一般体积的结构物（如基础、墩台等）时，每一单元结构物制取2组；（2）连续浇筑大体积结构时，每80—200m3或每一工作班制取2组；（3）受力结构构件，主要构件长16m以下制取1组，16—30m制取2组，31—50m制取3组，50m以上者不少于5组；小型构件每批或每工作班至少制取2组；（4）每根灌注桩至少制取2组，如换工作班时，每工作班都应制取试件1组；（5）构筑物（小桥涵、挡土墙）每座、每处或每工作班制取不少于2组；（6）砼路面抗折强度试件，每工作班或每200m3混合料制取2组；（7）应根据施工需要，另制取几组与结构物同条件养护的试件，作为拆模、吊装、张拉预应力、承受荷载等施工阶段的强度依据。4.2.9水泥砂浆强度标准试件，6件为1组，所取组数应符合下列规定：（1）重要及主体砌筑物，每工作班制取2组；（2）一般及次要砌筑物，每工作班制取1组；4.3主体工程质量监理要点4.3.1桥梁施工测量质量监理施工单位专业测量人员必须对原布设控制桩点慎重检查核对，按规范进行加密放样并将测算资料、图表报送监理站负责测量的监理工程师复核。其内容包括：（1）桥轴中线桩和墩台、中心桩及其高程控制点数据，并绘制平面图；（2）放样计算书；（3）放样方案及吊装测量控制、程序、精度、技术措施是否符合规范要求；（4）测量人员的基本情况，使用仪器设备及校正资料；（5）测量记录及资料整理结果。4.3.2基础工程质量监理〔1〕基础开挖质量监理¬13n基础工程质量最重要的是验证地基是否有足够的承载力，由甲方、设计、质监、地质、监理根据开挖出的地基认定其承载力，遇难以认定的通过测试确定，地基承载力应大于设计承载力，否则应进行基础处理。检查基底标高及平面位置，其允许偏差应控制在有关规范规定之内（基底高程偏差小于50mm，轴线偏位小于25mm）。®基槽开挖按预留开挖保护层法施工，以防超挖和爆破扰动地基及不能及时封基，使基槽岩面被风化剥蚀或水浸，从而降低地基承载力。¯基底松石必须清除，并冲洗干净。°桥的桩基础施工及其技术要求必须严格按设计及施工规范有关规定执行。±基槽必须作好地质素描，填好地基验槽记录，经甲方、设计、质监、地质及监理工程师签字认可后方可进行下道工序。4.3.3桥面工程质量监理（1）桥面铺装前，必须仔细测量放样，并经监理工程师复核，铺装的厚度、平整度、纵坡、横坡应满足设计要求。（2）钢材的质量型号及布设应符合设计要求，当材质可疑时，在监理人员在场的情况下，由施工单位用同一型号钢筋制作作二组试件送检（每组不得少于3根）。（3）钢筋网铺设高度及钢筋数量间距必须符合设计要求，经监理工程师检签认可后方能进行砼的浇筑。（4）钢筋焊接和搭接长度必须按设计与施工规范要求施工。（5）桥面清扫干净、洒水湿润，进行砼浇筑并振捣密实，外表美观整齐。（6）桥面排水工程必须做到符合设计要求。（7）桥面伸缩缝按设计要求进行施工。4.3.7台背后的路基填土必须按设计要求的密实度分层回填压实施工，不得使用腐植土、垃圾土、淤泥，含树根、草芥等杂物的土。若属高填方时得按设计要求和施工规范规定分层回填砂砾并压实，每压实层均应按检测频数检测压实度，并报监理工程师认可，方可进行上层土回填。4.4工程质量事故处理13n4.4.1一般工程质量事故（包括施工和设计方面原因造成的）由监理工程师负责组织有关方面分析事故原因，并责成事故责任方及时写出事故报告和处理方案，经监理工程师同意后进行处理，并书面报告业主。4.4.2重大质量事故，监理工程师应及时向监理站和业主汇报。由监理站组织有关单位研究处理方案，并责成责任方写出书面报告，提出具体处理方案，经设计单位、监理站总监、业主同意后进行处理。4.4.3事故处理后责任方应提交事故原因和处理结果等文件报监理站业主备案。4.5停工与复工4.5.1为了保证工程质量，出现下述情况之一者，监理工程师有权指令施工单位立即停工整顿：①未经检验认可即进行下道工序作业者；②工程质量下降经指出后，未采取有效措施改正，或采取了一定措施，而效果不好，继续作业者；③擅自采用未经认可或批准的材料；④擅自变更设计图纸的要求；⑤擅自将工程转包；⑥没有可靠的质量保证措施盲目施工，已出现质量下降征兆者；⑦其它。4.5.2施工单位在接到停工令后，应立即采取有效措施，消除影响工程质量和安全的因素。4.5.3经整改已具备复工条件的，由监理工程师发出复工指令，施工单位方可恢复施工。5工程质量评定和竣工验收5.1分项工程检查5.1.1监理工程师对工程质量评定一般先评定分项工程，再评定分部工程，后评定单位工程，最后确定工程项目的单位工程优良率。13n5.1.2分项工程施工中监理工程师应对关键部位随时进行抽检，抽检不合格的应通知施工单位整改，并作好复查记录。5.1.3所有分项工程施工，施工单位在自检合格后，将质量保证资料、分项工程质量检验评定表，报监理工程师核查，监理工程师对关键部位按规定频数抽检复查签认。5.2分部工程验收5.2.1基础工程、主体结构分部工程完工后，施工单位自检合格后，填写相应的工程报验单，附上有关技术资料，报监理工程师审查验收，监理工程师验收后，将验收意见书面通知施工单位。对工程中存在的质量问题和工程漏项，限定施工单位处理期限和再验日期，对验收资料所缺部分和错误之处限期补正。分部工程验收合格后，监理工程师提请业主组织监理、施工、设计和质监等单位，进行正式验收，正式验收合格后，方可进行下一分部工程施工。5.2.2如工程要求分阶段（或分部位）进行正式验收，应在前一阶段（或前一部位）正式验收合格后，方可进行下一阶段工程施工。5.3单位工程竣工验收5.3.1初验施工单位自检合格后，向监理工程师提交工程验收申请报告和相关竣工验收资料。竣工验收资料的主要内容为：①材料、构件、设备的质量合格证明材料；②试验检测资料；③施工记录及隐蔽工程记录；④施工单位根据监理工程师的有关签证绘制的竣工图。上述各项材料齐全合格后，先由监理站初验，初验合格后再正式签署施工单位提交的“竣工申请报告”，提请业主组织有关部门和人员参加正式验收。5.3.2正式验收13n由业主组织监理、施工、设计、质监等单位对工程进行正式验收。单位工程正式验收后，按有关规定由质监部门核定质量等级，核定为合格以上的工程才能办理移交手续。5.4竣工资料整理5.4.1督促施工单位遵照有关规定，及时提交竣工图及整理各种竣工技术资料，报监理工程师审查。5.4.2竣工验收资料以现场监理工程师为主协助施工单位整理，监理站相关监理工程师配合整理，完成后由总监审核签认提交业主。6、工程投资控制工程项目施工阶段，监理工程师在合同总造价一定的条件下，主要是控制工程进度款、设计变更造价和施工索赔。6.1每月5日施工单位提交工程进度月报表，监理工程师按招标文书、合同的有关规定逐项核对，同时检查提交的工程质量自检报表，对质量不合格的工程项目不予签证或暂缓结算，对虚报工程量不予结算。6.2签发付款凭证工程进度月报表及进度款报批表，经驻地监理工程师签认报总监，由总监审核签字认可后，报送业主作工程付款凭证。6.3设计变更和现场签证6.3.1设计单位发来的设计变更，经监理、业主认可后再转发施工单位执行。6.3.2施工单位提出的材料代用，局部变更等工地洽商，须经监理和业主同意，凡涉及变更设计的，还须征得设计单位同意，并应及时办理现场签证手续。6.3.3凡影响工程进度和投资的设计变更和现场签证，应事先征得业主的同意。6.3.4现场签证应按实际发生的工程量和招标文书、合同的相关规定以及合理补偿的原则及时办理，签认后，签证单由监理和业主各留一份。7工程进度控制　7.1进度计划监理工程师根据工程承包合同规定的工期，要求施工单位在开工前713n天提出施工组织设计制定的施工总进度计划，分部、分项工程的具体施工进度安排，审查其可行性并提出意见。7.2进度的检查审核施工单位每半月、每月提交的工程进度报告，驻地监理人员现场实地检查和监督进度执行情况，及时进行工程计量，找出实际进度与计划进度的差异。7.3进度的动态管理实际进度与计划进度发生差异时，监理工程师应督促施工单位分析产生的原因，并提出进度调整的措施和方案，相应调整施工进度计划及材料设备、资金调配等进度计划，必要时调整工时目标，在保证工程质量和安全的前提下，力争确保工期总目标的实现。8安全管理及组织协调8.1安全监理由于施工现场人员流动量大，地质复杂，多班组交叉作业，不安全因素较多，杜绝安全事故发生是保证工程工期、投资目标实现的基本条件，监理工程师必须定期对施工单位安全管理情况进行检查。8.1.1检查安全生产责任制的落实情况，施工组织设计必须有安全技术措施，各作业班组必须健全安全责任制，项目经理部有专职安全员跟班值勤，班组责任到人。8.2组织协调协调的目的是为了实现工程项目目标。在施工过程中，会遇到各种各样的问题，涉及到业主、设计、施工、监理、材料供应单位，还有政府有关部门、工程毗邻单位之间的协调，这就需要监理工程师通过监理组织系统和项目组织系统，利用权责关系，采用指令、协商、会议等方式协助业主对工程项目内部的关系进行协调，以使工程各方在实现工程项目总目标上作到步调一致，达到运行一体化。9施工现场监理管理办法9.1监理例会制度13n每周由总监理工程师主持召开一次现场监理组成员及监理站有关人员参加的业务会议，总结上周监理工作，布置下周监理工作，讨论和解决监理工作中的有关问题。9.2监理报表9.2.1现场监理人员应按时填写《监理日志》，监理日志应记载下列事项：①现场天气和环境状况；②施工进度和质量情况；③现场管理和施工安全。9.2.2每月编发一期《监理月报》，监理月报反映本月工程的下列情况：①本月工程量，工程投资完成情况及形象进度述评；②本月工程质量述评；③本月现场管理和施工安全；④对下月工作安排的建议。9.3现场值班制度为配合施工进度，做好现场监理工作，现场监理组应实行现场值班考勤制度。9.4技术资料整理制度9.5.1技术资料按下列内容整理：①施工记录；②施工试验报告；③材质与产品检验单；④收到业主、设计方和施工单位文件；⑤报送业主、设计方和施工单位文件。9.5.2技术资料由现场监理组、合同及信息管理组共同整理存档。　陕西鑫联建设监理咨询有限责任公司2011年5月15日13
