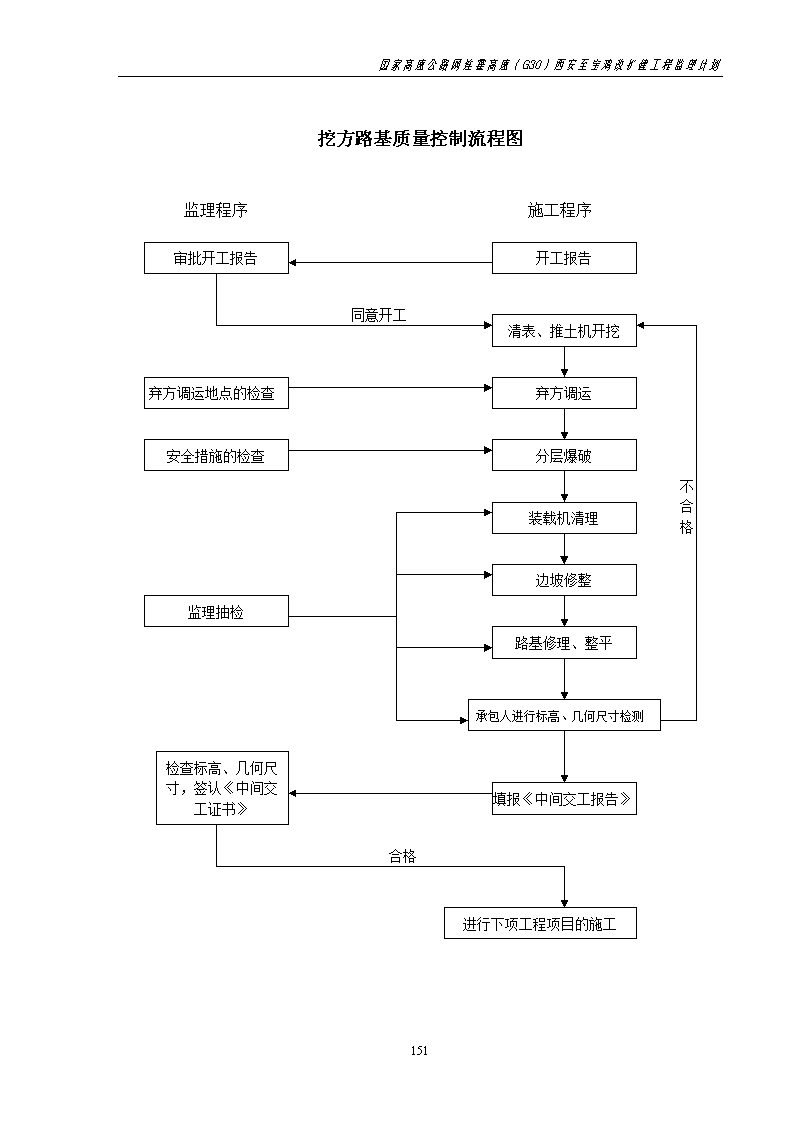

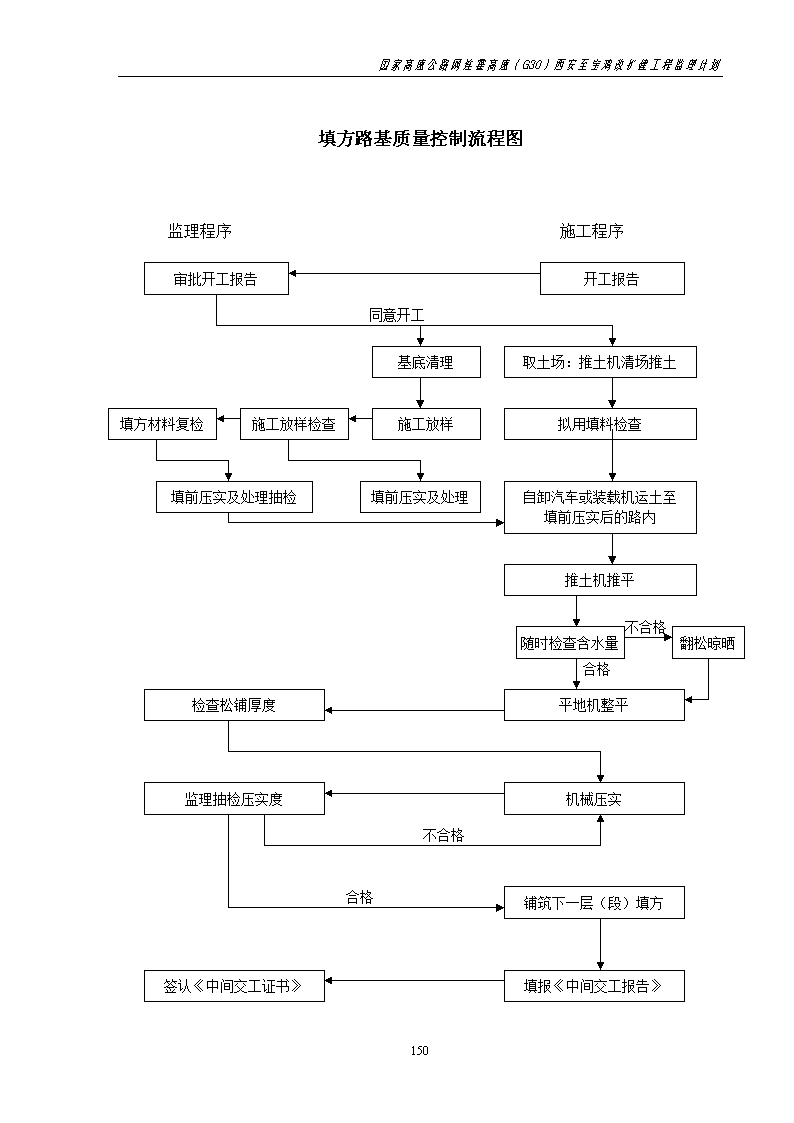

国家高速公路网连霍高速（G30）西安至宝鸡改扩建工程监理计划填方路基质量控制流程图监理程序施工程序开工报告审批开工报告同意开工基底清理取土场：推土机清场推土拟用填料检查填方材料复检施工放样检查施工放样填前压实及处理抽检填前压实及处理自卸汽车或装载机运土至填前压实后的路内推土机推平翻松晾晒随时检查含水量不合格合格检查松铺厚度平地机整平机械压实监理抽检压实度不合格铺筑下一层（段）填方合格签认《中间交工证书》填报《中间交工报告》166n国家高速公路网连霍高速（G30）西安至宝鸡改扩建工程监理计划挖方路基质量控制流程图监理程序施工程序开工报告审批开工报告清表、推土机开挖同意开工弃方调运地点的检查弃方调运安全措施的检查分层爆破不合格装载机清理边坡修整监理抽检路基修理、整平承包人进行标高、几何尺寸检测检查标高、几何尺寸，签认《中间交工证书》填报《中间交工报告》合格进行下项工程项目的施工166n国家高速公路网连霍高速（G30）西安至宝鸡改扩建工程监理计划路面底基层、基层质量控制流程图监理程序施工程序开工报告恢复中线，施工放样审批开工报告同意开工标高测量监理检查、审批混合料拌和，运至工地配合比抽检、监理检查压路机压实成型摊铺、整平松铺厚度检查、监理旁站不合压实度检测，几何尺寸量测监理抽检压实度、几何尺寸格合格填报《中间交工报告》监理签认《中间交工证书》开放施工交通166n国家高速公路网连霍高速（G30）西安至宝鸡改扩建工程监理计划沥青砼路面质量控制流程图监理程序施工程序原材料试验检查沥青混合料试拌沥青混合料正式拌和沥青混合料运输配合比试验、审批开工报告审批开工报告同意开工监理抽检清扫、修整基层施工放样洒透层沥青或做下封层旁站、检查摊铺温度、取混合料作抽检试验摊铺机摊铺沥青混合料1、现场马歇尔稳定度试验2、检查压实温度3、检测压实度及厚度压路机碾压成型清洁下面层表面监理抽检洒粘层沥青旁站、检查摊铺温度、取混合料作抽检试验摊铺表面层沥青混合料上一面层施工1、现场马歇尔稳定度试验2、检查压实温度3、检测压实度及厚度压路机碾压成型签认《中间交工证书》填报《中间交工报告》开放施工交通166n国家高速公路网连霍高速（G30）西安至宝鸡改扩建工程监理计划水泥砼路面质量控制流程图监理程序施工程序审批开工报告开工报告监理检查批准下承层准备监理检查立模拌和监理抽检水灰比、坍落度，旁站制作试件运输浇筑摊平监理旁站检查振动密实振动刮平监理检查外观情况机械抹光检查拉毛、深度和顺直度拉毛检查养生情况养生检查切缝、深度、顺直度、填缝情况切缝填缝签认《中间交工证书》填报《中间交工报告》开放施工交通166n国家高速公路网连霍高速（G30）西安至宝鸡改扩建工程监理计划混凝土工程质量控制流程图监理程序施工程序原材料检验与审批原材料进场、质量检验贮存检查原材料贮存审查批准配合比混凝土配合比设计监理工程师审批分项工程开工报告检查模板、支架安装支架、模板、自检检查入模钢筋钢筋加工、入模、自检旁站、取样、检查坍落度混凝土拌和、运输、浇筑、振捣检查养生情况、混凝土强度混凝土养成生、强度自检签认《中间交工证书》填报《中间交工报告》166n国家高速公路网连霍高速（G30）西安至宝鸡改扩建工程监理计划钢筋加工质量控制流程图监理程序施工程序审批原材料原材料试验检查支垫、遮护状况原材料进场及贮存抽样试验检查抗拉、延伸、冷弯及焊接工艺外观检查钢筋连接检查开工报告审批开工报告旁站检查是否符合规范要求并抽查、签认钢筋的加工、绑扎、连接（包括预应力钢丝）弯钩及位置、尺寸、数量检查不合格钢筋笼入模、检查钢筋入模后的检查合格进入下项工程项目施工166n国家高速公路网连霍高速（G30）西安至宝鸡改扩建工程监理计划钻孔灌注桩质量控制流程图监理程序施工程序审批开工报告开工报告同意开工测量定位检查定位、埋设护筒合格检查孔深、孔径偏位、泥浆、沉淀层钻孔、清孔合格钢筋加工、制作、就位检查验收合格旁站检查浇筑砼无破损检测确认桩基检测报告检查试验强度通过签认《中间交工证书》填报《中间交工报告》进行下项工程项目施工合格166n国家高速公路网连霍高速（G30）西安至宝鸡改扩建工程监理计划先张法梁板预制质量控制流程图监理程序施工程序审批开工报告开工报告张拉台座设置安放预应力钢筋（钢绞线）旁站检查验收非预应力钢筋绑扎支模、涂脱模剂、放置内模封模、张拉（双控）旁站检查浇筑混凝土旁站、检查验收检查混凝土强度旁站检查放张、拆模、切断预应力筋检查验收自检预制板整体质量签认《中间交工证书》填报《中间交工报告》166n国家高速公路网连霍高速（G30）西安至宝鸡改扩建工程监理计划后张法预应力箱梁质量控制流程图监理程序施工程序审批开工报告开工报告检查验收台座施工制作底板、腹板钢筋、预埋波纹管、锚板检查验收检查验收安装侧模全过程旁站检查浇筑底板砼安装内模检查验收制作绑扎顶板钢筋全过程旁站浇筑腹板、顶板砼砼养生、拆除模板检查验收清理孔道安装钢绞线检查验收张拉设备检查、旁站钢绞线张拉、锚固清理孔道检查验收孔道压浆全过程旁站监理箱梁安装合格每一片梁自检检查验收166n国家高速公路网连霍高速（G30）西安至宝鸡改扩建工程监理计划现浇预应力砼箱梁质量控制流程图监理程序施工程序开工报告审批开工报告合格旁站检查地基整平，填料压实搭设支架、支架预压、预留拱度安装支座、底、侧模安装绑扎底板、腹板钢筋及布置波纹管、锚板全过程旁站检查浇筑底板砼安装内模旁站检查绑扎顶板钢筋全过程旁站检查浇注腹板顶板砼旁站检查养护拆模清理孔道预应力张拉孔道压浆检查验收自检每一片梁合格签认《中间交工证书》填报《中间交工报告》166n国家高速公路网连霍高速（G30）西安至宝鸡改扩建工程监理计划隧道开挖工艺质量控制流程图监理程序施工程序开工报告检查爆破资质证书及人员上岗证，审批施工方案合格检查人员及设备到位情况配备专业的施工人员及设备炮眼施工放样检查炮眼的间距、排距、深度及位置钻孔施工装药检查炮孔的装药量检查连线起爆顺序连线疏散危险区内的人员、设备等并警戒，发出起爆信号起爆出渣检查验收开挖轮廓线，控制超欠挖自检开挖断面（利用全断面仪）合格进入下道工序166n国家高速公路网连霍高速（G30）西安至宝鸡改扩建工程监理计划隧道初期支护锚喷工艺质量控制流程图监理程序施工程序审批施工组织方案施工组织设计合格检查人员及设备配备专业施工人员及设备抽检原材料钢筋、水泥等原材料报验检查施工台架的架设及安全情况架设施工台架全过程旁站、砼取样初喷5㎝砼检查施工放样锚杆施工放样检查钻孔尺寸、深度、位置等施工质量锚杆钻孔施工全过程检查锚杆安装质量、水泥砂浆质量锚杆下锚、注浆试验全过程旁站锚杆锚固力试验铺设钢筋网检查验收安装钢拱架全过程旁站、砼取样喷射砼至设计厚度监理抽检砼强度砼强度试验合格签认《中间交工证书》填报《中间交工证书》166n国家高速公路网连霍高速（G30）西安至宝鸡改扩建工程监理计划隧道二次衬砌施工工艺质量控制流程图监理程序施工程序审批开工报告开工报告合格衬砌前自检中线，标高、断面尺寸、防水板安设质量检查验收自检衬砌台车检查验收检查验收浇筑二衬砼检查验收二衬砼拆模监理抽检砼强度试验自检砼强度试验填报《中间交工证书》签认《中间交工证书》166n国家高速公路网连霍高速（G30）西安至宝鸡改扩建工程监理计划浆砌工程质量控制流程图监理程序施工程序审批开工报告开工报告同意开工砌体砌筑、自检旁站检查砌体质量、几何尺寸、砂浆强度不合格返工养生合格签认《中间交工证书》填报《中间交工报告》进行下项工程项目施工合格166n国家高速公路网连霍高速（G30）西安至宝鸡改扩建工程监理计划原材料审批流程图承包人驻地办审核签字提供产品资料和试验报告中心试验室审核管理处、总监办、中心试验室、驻地办联合考察中心试验室依据考察报告批复总监办驻地监理办抄送报备承包人166n国家高速公路网连霍高速（G30）西安至宝鸡改扩建工程监理计划标准试验审批流程图承包人提供合格的原材料驻地办试验工程师确认签字承包人试验室做标准试验不合格承包上报试验资料中心试验室做平行试验驻地监理办总监办中心试验室审批抄送报备承包人166
