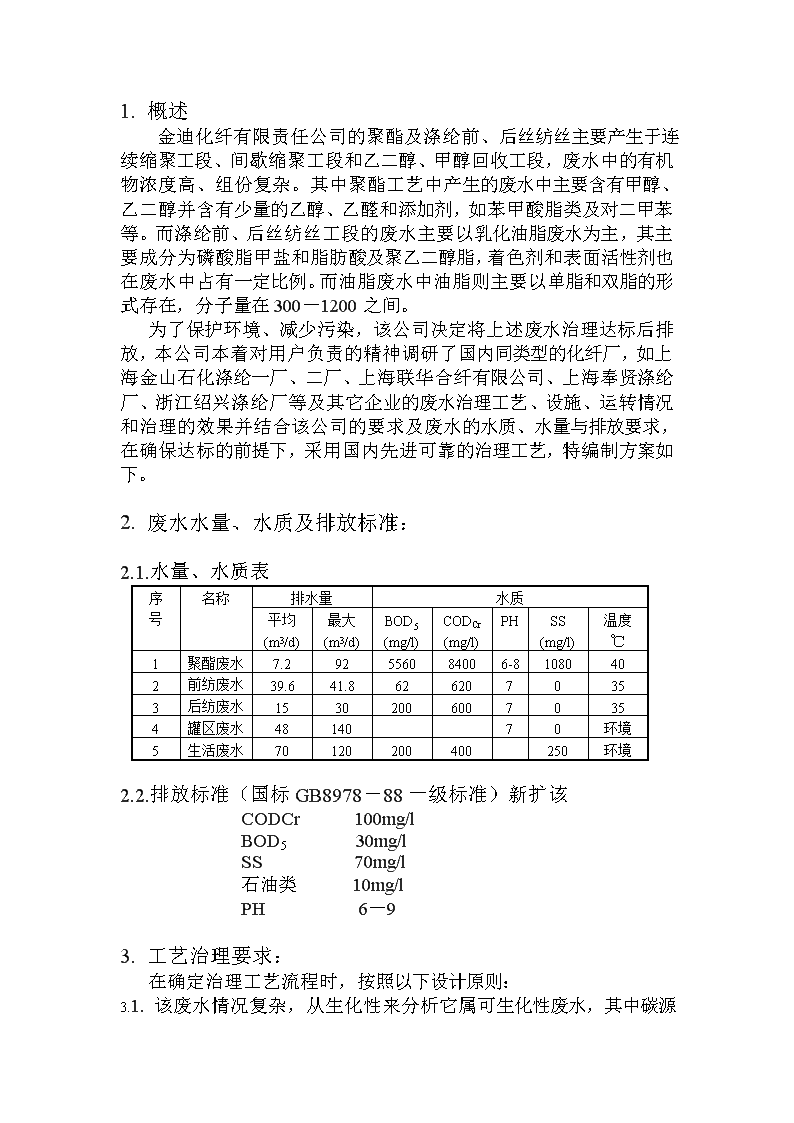

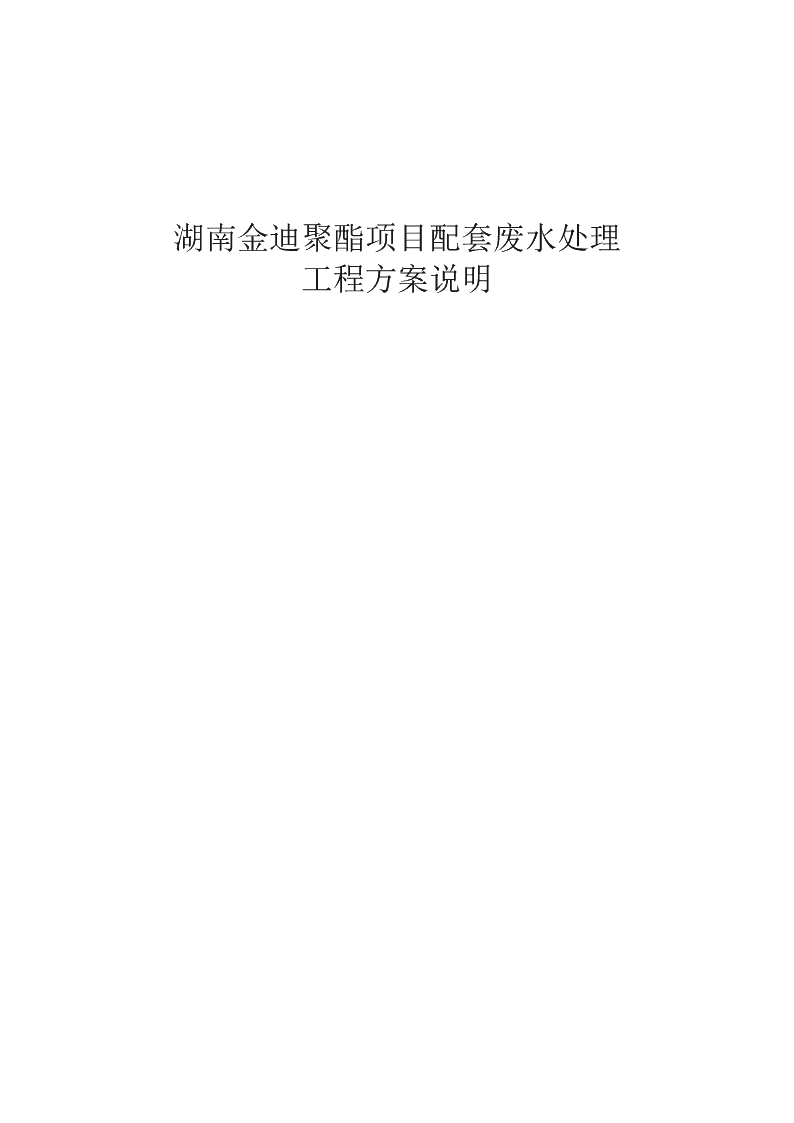

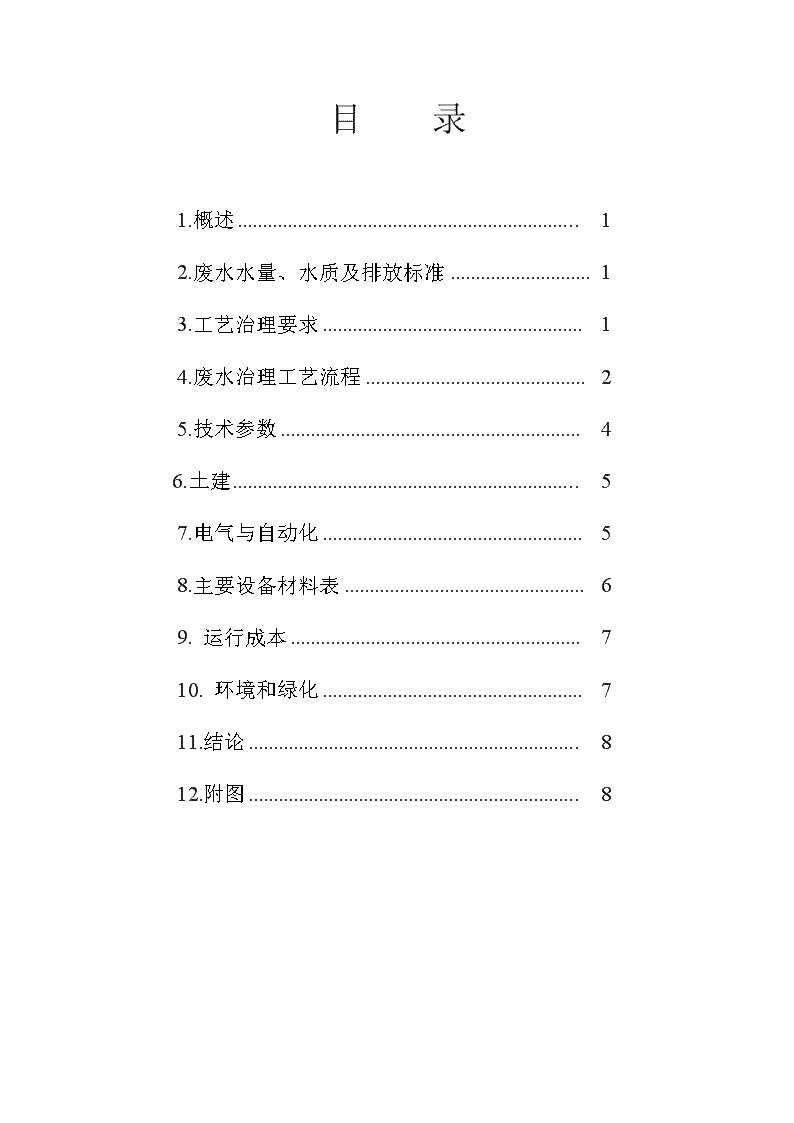

湖南金迪聚酯项目配套废水处理工程方案说明n目录1.概述12.废水水量、水质及排放标准13.工艺治理要求14.废水治理工艺流程25.技术参数46.土建57.电气与自动化58.主要设备材料表69.运行成本710.环境和绿化711.结论812.附图8n1.概述金迪化纤有限责任公司的聚酯及涤纶前、后丝纺丝主要产生于连续缩聚工段、间歇缩聚工段和乙二醇、甲醇回收工段，废水中的有机物浓度高、组份复杂。其中聚酯工艺中产生的废水中主要含有甲醇、乙二醇并含有少量的乙醇、乙醛和添加剂，如苯甲酸脂类及对二甲苯等。而涤纶前、后丝纺丝工段的废水主要以乳化油脂废水为主，其主要成分为磷酸脂甲盐和脂肪酸及聚乙二醇脂，着色剂和表面活性剂也在废水中占有一定比例。而油脂废水中油脂则主要以单脂和双脂的形式存在，分子量在300－1200之间。为了保护环境、减少污染，该公司决定将上述废水治理达标后排放，本公司本着对用户负责的精神调研了国内同类型的化纤厂，如上海金山石化涤纶一厂、二厂、上海联华合纤有限公司、上海奉贤涤纶厂、浙江绍兴涤纶厂等及其它企业的废水治理工艺、设施、运转情况和治理的效果并结合该公司的要求及废水的水质、水量与排放要求，在确保达标的前提下，采用国内先进可靠的治理工艺，特编制方案如下。2.废水水量、水质及排放标准：2.1.水量、水质表序号名称排水量水质平均(m3/d)最大(m3/d)BOD5(mg/l)CODCr(mg/l)PHSS(mg/l)温度℃1聚酯废水7.292556084006-81080402前纺废水39.641.86262070353后纺废水153020060070354罐区废水4814070环境5生活废水70120200400250环境2.2.排放标准（国标GB8978－88一级标准）新扩该CODCr100mg/lBOD530mg/lSS70mg/l石油类10mg/lPH6－93.工艺治理要求：在确定治理工艺流程时，按照以下设计原则：3.1.n该废水情况复杂，从生化性来分析它属可生化性废水，其中碳源较丰富，但有机物浓度偏高，不宜单独生化降解；3.2.废水中尚有乳化油，故采用的治理工艺必须是物化－生化－物化相结合；3.3.整个治理方案应考虑可操作性、稳定性、经济性的有机组合；3.4.治理技术必须先进可靠、经济合理、操作管理简单，达到净化环境的要求。4.废水治理工艺流程：4.1.工艺流程（见附图）4.2.流程说明：废水共分为三股：①生活废水、聚酯废水；②前、后丝纺丝废水；③罐区废水。分析三股废水情况，前、后废水中含有有机乳化油剂和一定的表面活性剂，在治理中必须先经格栅调节池去除飘浮物和大颗粒悬浮物，并均衡水质、水量，然后进入物化阶段，破乳后进入二级气浮装置，此类废水经过该措施CODCr去除率可达70％左右，然后将这股废水与生活废水合并进入推流式接触氧化池降解处理;罐区废水含有大量油类物质，经无动力油水分离器除油后，进入调节池，同其它废水一起进入生化反应池；生活废水、聚酯废水经格栅调节池后流入厌氧系统初级阶段中的酸解池，将其浓度降至CODCr：2300mg/l、BOD5：1400mg/l，进入高浓度处理的活性污泥池再降解50％的CODCr和BOD5，然后流入推流式接触氧化池进一步生化降解，出水进入沉淀池进行固液分离，最后经机械过滤后流入电氧化塔控制达标，一部分出水回流作为接触氧化池的稀释水和气浮溶气水使用。沉淀池底部的污泥经酸解后一部分回流至调节池、接触氧化池保持其中微生物浓度，另一部分剩余污泥连同气浮产生的浮渣进入污泥池浓缩后再脱水，干泥送入干泥场外运。4.3.各构筑物及设备功能说明4.3.1.调节池1：调节池设有隔板，对前、后丝纺丝废水进行均质、均量调节。4.3.2.破乳、混凝、气浮装置：前、后丝废水中的油性物质为乳化油，这是由于废水中表面活性剂使细小油珠以水包油状态存在，用一般隔油池无法分离油层。本方案首先加入破乳剂，破坏乳化油的稳定状态，使油、水处于分离状态，然后加入混凝剂和助凝剂，让废水通过充满大量细微气泡的气浮装置，使细小油珠和悬浮物黏附于气泡而上升至水面，再用刮渣机将上层浮油和浮渣撇至污泥池，从而大大降低了水中CODCr和BOD5、SS及油的含量。4.3.3.调节池2：n罐区废水进入调节池2进行均质、均量调节。4.3.4.油水分离器：采用先进的“TF型无动力油水分离器”，对罐区含油废水的处理有分离率高、占地面积少、能耗低等优点。4.3.5.调节池3：在该调节池内通入空气，不但能起到对废水进行均质、均量作用，而且增加了废水中溶解氧浓度，降解部分有机物。4.3.6.水解、酸解池：聚酯废水中含有大量有机高分子化合物，通过厌氧状态的水解、酸解池，可以打断高分子长链，使之变成小分子有机物，大大增加了废水的可生化性，为后阶段好氧生化处理创造了有利条件。水解、酸解池PH值控制在5左右，温度控制在32－35℃。4.3.7.高浓度活性污泥池：气浮后的前、后丝废水和水解、酸解后的聚酯废水、生活废水汇入该池后，废水的CODCr为2000mg/l左右，BOD5为1100mg/l左右，该废水不能直接进入接触氧化池，故先进入活性污泥池，池内活性污泥具有巨大表面积，吸附大量有机物，同时污泥中的微生物也对有机物进行氧化合成，这样可去除50％的CODCr，BOD5。4.3.8.接触氧化池：池内采用先进的SNP填料，该填料易挂膜、不堵塞、不结球、剩余污泥少，而且不需支架，废水中的微生物固定于填料上，形成生物膜，在好氧条件下使水中的有机物得以去除干净。4.3.9.电氧化塔：电氧化塔是通过铂金电极经低电压、大电流电解产生ClO2、Cl2、H2O2、O3、O2、[O]等多种强氧化剂，这些强氧化剂一部分与废水混合反应，氧化水中有机物，另一部分被塔内活性炭储气层吸附储存，用以氧化碳内污染物，再生活性炭，使之变成良好的反应床，再次强行氧化废液中残余氧化物，进一步降解在前段生化、物化过程中无法再降解的可溶性CODCr，从而保证出水达标。该塔内活性炭可以自身再生，不需更换，该设备对CODCr的进一步去除率可达40－50％，具有较强脱色能力。4.3.12.污泥酸化池：由沉淀池排出的污泥在污泥酸化池内进行酸化，经厌氧、缺氧等过程，污泥在产酸菌作用下发生酸化现象，该类污泥回流至水解酸化池，对该池中的产酸菌进行补充，以提高该段效率，从而达到减少污泥量的作用，另一部分排放污泥经厌氧发酵后，其中一部分转换为甲烷与二氧化碳，减少污泥排放量。4.3.13.营养料池：n采用生化处理废水的先决条件之一是废水中含有丰富的N、P等营养物质，为保证废水处理流程能正常运行，特设置营养料池，储存和供给废水所需营养。4.3.14.菌种驯化池：为保证接触氧化池里面始终有菌种存在，需另设驯化池，一则确保接触氧化池中活性污泥的有效含量，二则该池同时具有上层撇油和底层抽泥的双重作用，以防意外情况发生。4.3.15.污泥浓缩池：气浮装置撇出的上层浮渣和沉淀池、过滤塔排出的污泥全部进入污泥浓缩池，以便进行污泥脱水处理，经16小时浓缩后，污泥含水率可达97％。4.3.16.污泥脱水设备：污泥脱水设备采用卧式螺旋卸料离心机，该机通过离心沉降法来分离悬浮物，脱水效率为75－80％，噪声在80分贝左右。与其它污泥脱水机相比，该机有自动化程度高、适应性强、生产能力高、耗电量低、无滤网滤布、结构紧凑的优点。5.技术参数5.1.主要构筑物有效容积序号构筑物有效容积（m3）停留时间（h）1调节池13282调节池23283调节池312084水解池210165酸解池604.56高浓度活性污泥反应池806.07接触氧化池230178污泥沉淀池8069污泥酸化池802010污泥浓缩池801611污泥驯化池3012排放池40313营养料池305.2.气水比：调节池3：气:水＝6:1水解池：气:水＝6:1高浓度活性污泥池：气:水＝10:1接触氧化池：气:水＝25－40:1n5.3污染物去除率构筑物设备名称CODCrBOD5SS油进水mg/l出水mg/l去除率％进水mg/l出水mg/l去除率％进水mg/l出水mg/l去除率％进水mg/l出水mg/l去除率％调节池16202000/破乳气浮设备6201867020060700/调节池2//1000-100005＞99.5调节池350004500103000270010600水解、酸解池45001350702700150175高浓度活性污泥池13505406067523765接触氧化池540162702377170沉淀池60018070过滤塔162130207156201809050电氧化塔13078405628509063306.土建6.1.建筑设计6.1.1.建筑面积760.5m26.1.2.占地面积3172m26.2.结构设计本工程主体为水池的钢筋混凝土结构，综合楼设备房层高5m，其余均层高3.3m。6.3.基建投资概算6.3.1.土建单位面积造价750元/m36.3.2.池结构造价1200元/m3混凝土6.3.3.挖运填土方造价30元/m37.电气与自动化7.1.所有钢筋混凝土池均设有高、中、低液位控制仪，并有高、低位报警。7.2.所有水泵、污泥泵均有自动、手动两种控制系统。7.3.所有设备的电力配电、控制、接地，相关设备的温度、流量、液位，相关系数的测定均由PLC和486自动控制显示。n7.4.设备现场同时备有人工控制箱，做到自动控制和人工控制相结合。7.5.主操作室有中央控制室模拟屏统一显示整个工艺流程。8.主要设备材料表序号名称型号单位数量生产厂家价格(万元)备注1固液分离机BGF-300台4宜兴华达水处理设备公司132加药装置JY-100台2宜兴华达水处理设备公司93机械搅拌机WHJ-520-1台3宜兴华达水处理设备公司64双级气浮装置JM-5台1宜兴华达水处理设备公司105双螺旋排气器只71宜兴华达水处理设备公司4.46SNP填料m3130397推流装置QJB40/6-E5台4南京制泵集团6.48电氧化塔XFH-6台江都永安环保公司209卧式螺旋卸料离心机430台1中国人民解放军第4819厂3110机械过滤塔φ2000台1宜兴华达水处理设备公司5包括填料11FY油水分离器FY-5台1上海易清水处理设备公司20.512刮泥机NG-6只1上海易清水处理设备公司713风机3233WD台5南通恒荣机泵厂6.8514消声器台5南通恒荣机泵厂115非标设备516螺旋泵台10.717水泵、污泥泵只12718PLC程序控制系统套11219小计203.8520管道、阀门20.3821电气自动化24.46合计248.699.运行成本9.1耗电量n装机容量110.13KW运行容量63.25KW电费0.8元/kw.h按每小时处理废水量13m3每吨水能耗31.5×0.8/13＝1.94元/吨9.2药剂费单价800元/吨消耗量0.5kg/吨每吨废水药剂费800×0.5×103＝0.40元/吨9.2人工费操作工4人（1人/班，4班三运转）分析工1人维修工1人小计6人×1000元/月÷30天/月＝200元/天每吨废水人工费200/(13×24)=0.64元/天9.4折旧费构筑物按20年折旧，设备按8年折旧。1788000/(20×365)+2486900/(8×365)＝245＋852＝1097元/天每吨废水折旧费1097/(13×24)=3.52元/吨9.5运行成本每吨废水常规运行成本：1.94+0.40+0.64=2.98元/吨包含折旧费在内的运行成本2.98+3.52=6.50元/吨10.环境和绿化本处理站主构筑物四周均布置绿化草地，以铺设草坪、种植四季常绿的灌木和花卉，绿化率不低于30％，同时中间设有宽敞的主车道，以便处理站化工药剂及污泥的进出运输。11.结论11.1.由于排放废水CODCr在5000－10000mg/l之间，且BOD5/CODCr＞0.4n，故采用了厌氧的前二段：水解、酸解阶段和好氧生化处理相结合的办法，这一成熟工艺在国内同类废水处理中已获成功。11.2.本工艺采用了玻璃钢双螺旋曝气头，避免了一般的曝气头易堵塞、氧转移率低的弊病。11.3.本工艺采用先进的SNP填料，比表面积大、易挂膜、不堵塞、无需固定支架且产污泥量低。11.4.接触氧化池内水流速度采用推流式控制，能很好地保证出水指标。11.5.罐区含油废水采用先进的无动力油水分离装置，不仅处理效果好，而且占地面积小、运行费用低、操作管理方便。11.6.本工艺采用电氧化塔控制最后出水指标。该设备可降解前段生化、物化处理中无法降解的可溶性有机物，而且处理效果稳定、运行成本低、操作管理方便、无需反冲。11.7.本工艺采用的污泥脱水设备为卧式螺旋卸料离心机，该机自动化程度高、生产能力强、耗电量小、无滤网滤布、操作方便、11.8.本工艺采用电脑PLC控制程控系统，提高了整个废水处理系统自动化程度，减少了人为误操作。12.附图12.1工艺流程图12.2平面布置图12.3建设进度表12.4工程概算n价格分类表序号项目价格1设备和材料213.802土建178.803钻探费5.004设计费18.475调试费10.696安装费69.177远征费4.008不可预计费30.009总承包费15.90总计545.83
