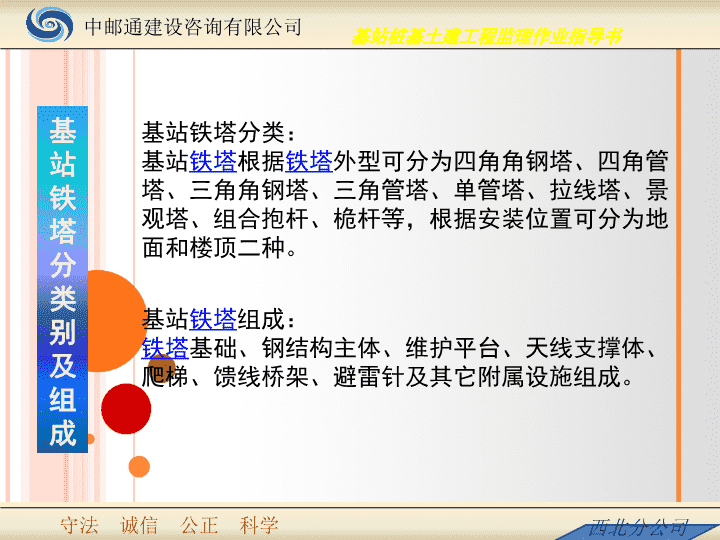

守法诚信公正科学西北分公司中邮通建设咨询有限公司基站铁塔安装监理工作指导书2012年10月n内容提要一、基站铁塔的分类及组成二、塔体安装质量控制1、通信建设工程验收标准规范2、公用部分资料3、单管塔安装4、四角角钢塔安装5、落地三管塔安装6、拉线式铁塔安装质量控制7、屋面（顶）铁塔安装三、构件连接和固定的质量控制四、铁塔安装的安全控制守法诚信公正科学西北分公司中邮通建设咨询有限公司n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站桩基土建工程监理作业指导书基站铁塔分类：基站铁塔根据铁塔外型可分为四角角钢塔、四角管塔、三角角钢塔、三角管塔、单管塔、拉线塔、景观塔、组合抱杆、桅杆等，根据安装位置可分为地面和楼顶二种。基站铁塔组成：铁塔基础、钢结构主体、维护平台、天线支撑体、爬梯、馈线桥架、避雷针及其它附属设施组成。基站铁塔分类别及组成n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站桩基土建工程监理作业指导书四角角钢塔是指以角钢为塔体主材，塔体横截面为四方形结构的铁塔，高度一般为15—80米。四角管塔是指以直径较小的多节钢管为主材，塔体横截面为四方形结构的铁塔，高度一般为15—80米。基站铁塔分类别及组成n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站桩基土建工程监理作业指导书三角角钢塔是指以角钢为塔体主材，塔体横截面为三角形结构的铁塔，高度一般为15—60米。三角管塔是指以直径较小的多节钢管为主材，塔体横截面为三角形结构的铁塔，高度一般为15—60米。基站铁塔分类别及组成n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站桩基土建工程监理作业指导书单管塔是指以直径较大的多节钢管为主材，单根结构的铁塔，其管段连接可采用内外法兰连接或套接式两种方式，高度一般为20—60米。拉线塔是指以型钢组合成钢结构立柱为塔体，四周辅以多组拉线进行平衡加固稳定塔体的铁塔，高度一般为10—40米。基站铁塔分类别及组成n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站桩基土建工程监理作业指导书景观塔是指塔体外观为美化装饰造型，不显性显示通信用途的铁塔。组合抱杆是指以各种规格钢结构件为主体，框架式结构的钢结构体，高度一般为6—20米。景观塔基站铁塔分类别及组成楼顶抱杆景观塔n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站桩基土建工程监理作业指导书桅杆是指直径较小的单根钢管件，辅以支撑或拉线加固，高度一般为3—15米。铁塔高度的计算以塔脚底板底面至塔顶避雷针安装处的垂直距离为标准。基站铁塔的选型应综合考虑使用要求、周围环境和景观、建筑物的承载能力及工程造价等因素。基站铁塔分类别及组成桅杆n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站铁塔安装监理工作指导书塔体安装质量控制1、通信建设工程验收标准规范（1）塔桅钢构件应符合设计要求和本规范的规定。运输、堆放和吊装等造成的钢构件变形及涂层脱落，应进行矫正和修补。检验方法：用拉线、钢尺现场实测或观察。检查数量：按构件数抽查10%，且不应少于10个。n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站铁塔安装监理工作指导书1、通信建设工程验收标准规范（2）桅杆的拉线地锚应符合设计要求。拉线与拉线棒应呈一直线，拉线的对地夹角允许偏差应为1度，拉线水平投影间的夹角误差值应5度。检查数量：全数检查。检验方法：用钢尺、经纬仪检查。塔体安装质量控制n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站铁塔安装监理工作指导书1、通信建设工程验收标准规范（3）自立式塔架塔身中心垂直倾斜不得大于全塔高度的1／1500，对于单管塔、桅杆中心垂直倾斜不得大于全塔高度的1／750。检查数量：垂直度双向检测。检验方法：用经纬仪、钢尺现场实测。垂直度测量塔体安装质量控制n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站铁塔安装监理工作指导书1、通信建设工程验收标准规范（4）爬梯踏步杆向前100mm—150mm范围内不应有构件阻挡，爬梯不得向内有尖角突出。检查数量：全数检查。检验方法：目测或攀登爬梯实测。塔体安装质量控制n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站铁塔安装监理工作指导书塔体安装质量控制1、通信建设工程验收标准规范（5）每安装完一段塔段后，必须按右表规定的值进行校正，继续安装上一塔段时，应考虑下一塔段的偏差值。检查数量：垂直度双向、全部塔柱柱顶标高、全部对角线。检验方法：用钢尺、水准仪、经纬仪检查。备注:H为塔脚基础顶面至避雷针安装处的垂直距离h为塔体相邻两层之间的垂直距离。n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站铁塔安装监理工作指导书1.通信建设工程验收标准规范（6）采用法兰连接的节点，法兰接触面的贴合率不低于75%，用0.3mm塞尺检查，插入深度的面积之和不得大于总面积的25%，边缘最大间隙不得大于0.8mm。超过时应用垫片垫实，垫片应镀锌，并作防腐处理。（7）采用结点板连接的节点，相接触的两平面贴合率不低于75%，用0.3mm塞尺检查，插入深度的面积之和不得大于节点面积的25%。塔体安装质量控制不合格不合格不合格不合格n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站铁塔安装监理工作指导书1.通信建设工程验收标准规范（6）采用法兰连接的节点，法兰接触面的贴合率不低于75%，用0.3mm塞尺检查，插入深度的面积之和不得大于总面积的25%，边缘最大间隙不得大于0.8mm。超过时应用垫片垫实，垫片应镀锌，并作防腐处理。（7）采用结点板连接的节点，相接触的两平面贴合率不低于75%，用0.3mm塞尺检查，插入深度的面积之和不得大于节点面积的25%。塔体安装质量控制合格合格n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站铁塔安装监理工作指导书1.通信建设工程验收标准规范（8）馈线过桥架的位置、强度应符合设计要求，并应与钢塔结构构件牢固连接。馈线过桥架要一定的倾斜度，靠馈线窗一端应略高于铁塔一端，斜度0.5%～1%左右。塔体安装质量控制n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站铁塔安装监理工作指导书1.通信建设工程验收标准规范塔体安装质量控制（9）铁塔安装完毕后，必须进行整体垂直度和高度的测量校正，所有数据必须满足规范要求，露出基础顶面的螺栓应涂防腐材料（黄油等），防止腐锈和损伤。n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站铁塔安装监理工作指导书2.公用部分资料塔体安装质量控制经纬仪回弹仪电阻仪电阻仪n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站铁塔安装监理工作指导书2.公用部分资料塔体安装质量控制卷尺塞尺游标卡尺电子卡尺水准仪n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站铁塔安装监理工作指导书塔体安装质量控制半身安全带保险绳2.公用部分资料n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站铁塔安装监理工作指导书3.单管塔安装(有条件的地方用吊车安装)塔体安装质量控制（1）监理在施工现场检验单管塔外镀锌厚度是否符合设计要求。构件厚度＜5mm，镀锌层厚度≥65μm；构件厚度≥5mm，镀锌厚度≥86μm。n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站铁塔安装监理工作指导书3.单管塔安装(有条件的地方用吊车安装)塔体安装质量控制（2）监理在安装前，回弹桩基砼强度是否达到设计要求n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站铁塔安装监理工作指导书3.单管塔安装(有条件的地方用吊车安装)塔体安装质量控制（3）塔靴的安装位置应符合施工图设计要求，塔靴与基础顶面应密切贴合，允许间隙3mm，但面积不超过25%，塔靴螺栓孔与基础顶面预埋螺栓中心轴线偏差≤1.5mm，各个塔靴中心间距应相等，允许偏差≤2.5mm，四边形塔的对角线应相等，偏差≤3mm。各个塔靴高度偏差≤1.5mm，每个塔靴调好水平后应采取临时加固措施，使其承担一个或几个结构单元负载，第一个结构单元安装完毕后，应用经纬仪检验结构安装的准确性和垂直度，符合要求后用钢结构做永久性支撑或在塔靴钢板下填充水泥砂浆。n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站铁塔安装监理工作指导书3.单管塔安装(有条件的地方用吊车安装)塔体安装质量控制（4）施工队第一节必须调整预埋件螺栓螺母和垫片的水平度,监理测试。第一节铁塔安装完毕后，用经纬仪检验结构安装的准确性和垂直度，符合要求后在进行第二节安装.n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站铁塔安装监理工作指导书3.单管塔安装(有条件的地方用吊车安装)塔体安装质量控制（5）安装过程中,应随时核实其垂直度，按国家规范单管塔垂直度1/750。（6）监理工程师必须按照设计要求对铁塔的高度、平台，天线支柱高度和方位等进行检查，以确保符合要求，同时，监理工程师还要对铁塔的防雷接地地进行检验，指标应符合设计要求。n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站铁塔安装监理工作指导书3.单管塔安装(有条件的地方用吊车安装)塔体安装质量控制接地合格避雷接地合格n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站铁塔安装监理工作指导书4.四脚角钢塔安装塔体安装质量控制（1）安装前施工单位提供资料,安装工具同上（2）监理配备检查工具同上（3）施工单位对基础根开尺寸复测是否符合设计要求（4）施工单位对四脚塔基础水平度检查,监理复查（5）避雷措施：铁塔安装完成后，安装队必须把每个塔脚上的接地扁铁焊到塔脚上，三面满焊，焊接长度≥2L,并做好防腐处理。基础根开尺寸复测要符合设计要求n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站铁塔安装监理工作指导书5.落地三管塔安装要求和验收塔体安装质量控制（1）公用部分同上（2）监理配备检查工具同上（3）安装队在安在装前对三管塔塔基根开检查,对基础水平度检查,监理复查对混凝土强度进行回弹，看是否达到设计要求（4）避雷措施：铁塔安装完成后，安装队必须把每个塔脚上的接地扁铁焊到塔脚上，三面满焊，焊接长度≥2L,并做好防腐处理。监理要检查三管塔的根开尺寸是否符合设计要求n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站铁塔安装监理工作指导书6.拉线式铁塔安装质量控制塔体安装质量控制（1）拉线铁塔安装与自立式铁塔一样，可采用单件吊装，扩大拼装（单段或几段组合）和综合安装，有条件的还可以采用整体安装。（2）纤绳（拉线）在安装前应按设计要求进行试验检验，拉线塔安装时纤绳应及时同步安装，并按设计要求进行拧紧，塔体吊装过程中应加设临时纤绳。（3）拉锚要符合设计要求n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站铁塔安装监理工作指导书7.屋面（顶）铁塔安装质量控制塔体安装质量控制（1）在铁塔基础施工时，一般以房柱为准，使基础钢筋与房柱的钢筋紧密相连，因此在凿房屋柱顶钢筋时，一定要找准柱顶，在凿柱顶时不能将屋面凿漏。基础筋植入梁柱内主筋上塔靴与塔身的法兰贴合严密n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站铁塔安装监理工作指导书7.屋面（顶）铁塔安装质量控制塔体安装质量控制（2）铁塔基础与原建筑物房柱要妥善连接，尤其是钢筋焊接，监理人员一定要进行旁站监理，焊工要有上岗证书，焊完后要进行检查和必要的拍照。n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站铁塔安装监理工作指导书7.屋面（顶）铁塔安装质量控制塔体安装质量控制（3）铁塔安装时，由于在高处而且空间小、困难大，危险性很强，安全就显得更重要，施工单位必须要有完善的安全作业计划。n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站铁塔安装监理工作指导书7.屋面（顶）铁塔安装质量控制塔体安装质量控制（4）楼顶抱杆及楼顶美化天线的安装，同样按设计要求做好安全控制。楼顶美化天线的安装楼顶抱杆n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站铁塔安装监理工作指导书⒈各类构件的连接接头，必须经过检查合格后，方可紧固和焊接。构件连接和固定的质量控制n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站铁塔安装监理工作指导书⒉塔柱、横杆、斜杆及塔楼主梁的连接螺栓必须100%穿孔，次要部位螺栓允许有总数2%的不穿孔，但必须用电焊补救，焊缝强度等于该节点全部螺栓强度，对于高强度螺栓，应等于所缺螺栓强度。构件连接和固定的质量控制n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站铁塔安装监理工作指导书⒊塔柱法兰盘用双螺母锁紧，尤其是塔靴与基础预埋螺栓。其他螺栓用弹簧垫片锁紧，螺栓穿入方向应一致且合理，一般为从内向外、从下往上，拧紧后外露长度2～3丝扣。构件连接和固定的质量控制n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站铁塔安装监理工作指导书⒋拧紧法兰盘螺栓，应按圆周分布角度对称拧紧。拧紧平节点螺栓，应按从中心到边缘的顺序对称拧紧，受拉力和动力荷载的螺栓，紧固后，必须采取有效的防止松动措施，如地脚螺栓，要加双螺帽。底脚螺栓保护构件连接和固定的质量控制n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站铁塔安装监理工作指导书塔脚包封在钢塔桅安装完成后应用高一级的微膨胀细石混凝土浇筑密实。钢塔桅结构安装调试完毕后，塔脚处的塔脚板及地脚锚栓宜用低强度等级混凝土封闭且保护层厚度不应小于50mm。n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站铁塔安装监理工作指导书1、安装前应提交文件：⑴铁塔出厂合格证；⑵材料合格证、材质检测报告；⑶焊缝探伤检测报告；⑷镀锌层检测报告；⑸紧固件（螺栓等）合格证、检测报告2、强制性要求：1、安装施工中不得对构件任意开孔，或用电焊扩孔；2、钢塔桅结构中受剪螺栓的螺纹不应进入剪切面；3、主材、斜杆、横杆等主要受力构件之间的连接螺栓应使用双螺母或采取其它能防止螺栓松动的有效措施；4、所有现场焊缝须按三级焊缝进行检查，检查合格后进行防锈处理；注意事项：n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站铁塔安装监理工作指导书铁塔安装的安全控制1.铁塔施工是项高空作业工程，安全的问题显得特别的重要。2.监理人员应要求施工单位根据场地条件、设备条件、施工人员、施工季节编制施工安全组织措施，作为施工组织设计的一部分，经审核后必须认真执行。某基站铁塔倒塌图片n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站铁塔安装监理工作指导书3.全体施工人员必须熟悉安全操作规程的规定，进行过高空作业的专业培训，并有上岗证书，禁止任何违章作业的现象发生。4.每道工序必须指定施工负责人，并在施工前必须由本工序负责人向施工人员进行技术和安全交底，明确分工。三、铁塔安装的安全控制n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站铁塔安装监理工作指导书5.各工序的工作人员必须着用相应的劳动保护用品，对劳动保护用品及装备应经常检查，如安全带必须经过拉力试验能承受150公斤的冲击力试验，安全带的腰带、钩环、铁链都必须正常。安全带必须在用完后放在规定的地方，不得与其它杂物放在一起。6.施工机具如扒杆、吊杆、滑轮、电动卷扬机、手摇绞车、钢丝绳等重要吊装设备，应根据其负荷大小、结构重量、安装方法等选择不同的安全系数。使用前必须认真检查。手摇绞车安全系数≥3电动卷扬机安全系数≥5扒杆、吊杆安全系数≥3滑轮安全系数≥3钢丝绳安全系数≥10铁塔安装的安全控制n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站铁塔安装监理工作指导书7.环境、气候条件不好时不能施工，如：（1）地面气温超过400C或低于-200C时，（2）五级风以及以上（3）下着细雨或雨雪（4）有雾、能见度差时或杆塔上有冰冻、霜雪尚未融化前（5）附近地区有雷电阴雨的天气时都不能在塔上施工，必须停止高空作业。铁塔安装的安全控制此环境下应该停止高空作业施工n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站铁塔安装监理工作指导书8.带着上塔的工具袋、工具铁件严禁从塔上扔下。9.在地面起吊任何物体时，均应在物体稍离地面时再作详细检查。10.不允许塔上作业人员在同一垂直面同时作业。11.架设拉线塔时，临时拉线或正式拉线没有卡好之前，不允许上塔作业。铁塔安装的安全控制n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站铁塔安装监理工作指导书铁塔基础检验表一n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站铁塔安装监理工作指导书铁塔基础检验表二n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站铁塔安装监理工作指导书铁塔主体验表一n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站铁塔安装监理工作指导书铁塔主体验表二n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站铁塔安装监理工作指导书铁塔主体验表三n守法诚信公正科学西北分公司中邮通建设咨询有限公司基站桩基土建工程监理作业指导书谢谢！2012年10月
