旁站监理工作方案

旁站监理工作方案

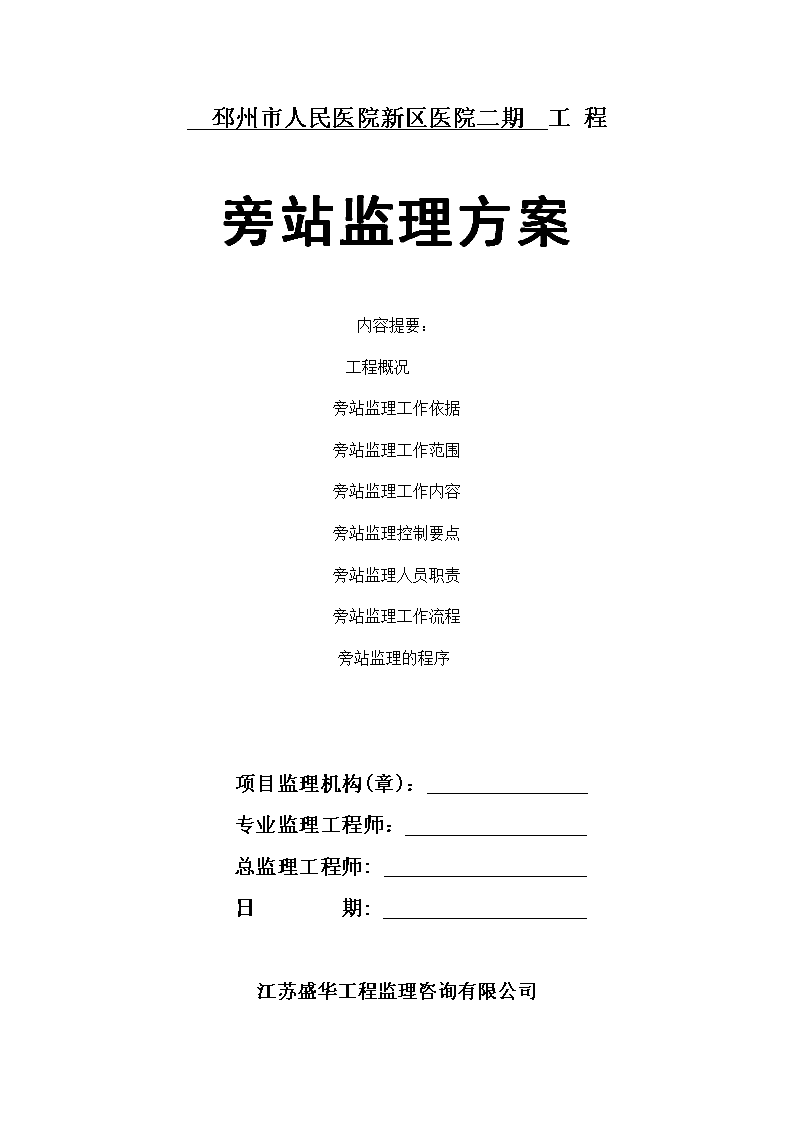

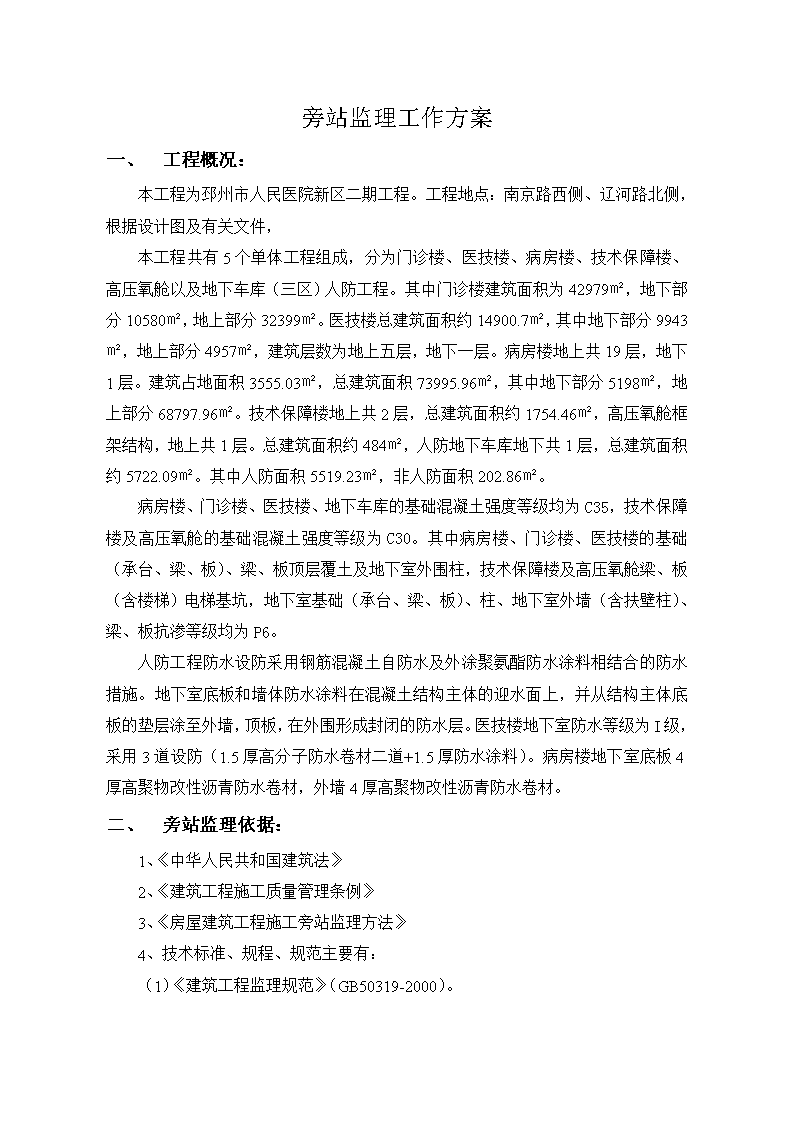

邳州市人民医院新区医院二期工程旁站监理方案内容提要：工程概况旁站监理工作依据旁站监理工作范围旁站监理工作内容旁站监理控制要点旁站监理人员职责旁站监理工作流程旁站监理的程序项目监理机构(章)：专业监理工程师：总监理工程师:日期:江苏盛华工程监理咨询有限公司n旁站监理工作方案一、工程概况：本工程为邳州市人民医院新区二期工程。工程地点：南京路西侧、辽河路北侧，根据设计图及有关文件，本工程共有5个单体工程组成，分为门诊楼、医技楼、病房楼、技术保障楼、高压氧舱以及地下车库（三区）人防工程。其中门诊楼建筑面积为42979㎡，地下部分10580㎡，地上部分32399㎡。医技楼总建筑面积约14900.7㎡，其中地下部分9943㎡，地上部分4957㎡，建筑层数为地上五层，地下一层。病房楼地上共19层，地下1层。建筑占地面积3555.03㎡，总建筑面积73995.96㎡，其中地下部分5198㎡，地上部分68797.96㎡。技术保障楼地上共2层，总建筑面积约1754.46㎡，高压氧舱框架结构，地上共1层。总建筑面积约484㎡，人防地下车库地下共1层，总建筑面积约5722.09㎡。其中人防面积5519.23㎡，非人防面积202.86㎡。病房楼、门诊楼、医技楼、地下车库的基础混凝土强度等级均为C35，技术保障楼及高压氧舱的基础混凝土强度等级为C30。其中病房楼、门诊楼、医技楼的基础（承台、梁、板）、梁、板顶层覆土及地下室外围柱，技术保障楼及高压氧舱梁、板（含楼梯）电梯基坑，地下室基础（承台、梁、板）、柱、地下室外墙（含扶壁柱）、梁、板抗渗等级均为P6。人防工程防水设防采用钢筋混凝土自防水及外涂聚氨酯防水涂料相结合的防水措施。地下室底板和墙体防水涂料在混凝土结构主体的迎水面上，并从结构主体底板的垫层涂至外墙，顶板，在外围形成封闭的防水层。医技楼地下室防水等级为I级，采用3道设防（1.5厚高分子防水卷材二道+1.5厚防水涂料）。病房楼地下室底板4厚高聚物改性沥青防水卷材，外墙4厚高聚物改性沥青防水卷材。二、旁站监理依据：1、《中华人民共和国建筑法》2、《建筑工程施工质量管理条例》3、《房屋建筑工程施工旁站监理方法》4、技术标准、规程、规范主要有：（1）《建筑工程监理规范》（GB50319-2000）。n（2）《建筑工程施工验收统一规范》（GB50300-2001）。（3）《建筑地基基础工程施工质量验收规范》（GB50202-2002）。（4）《砼结构工程施工质量验收规范》（GB50204—2011）（5）《建设工程监理规范》（GB50319—2000）（6）《建筑工程施工质量验收统一标准》（GB—2001）（7）《钢筋焊接及验收规程》（JGJ18—2003）（8）《建筑工程施工质量评价标准》（GB/T50375—2006）（9）苏G302-2002工程图集。5、本工程监理委托合同、建筑施工合同。6、经批准的设计文件、设计交底会议纪要、设计变更文件。7、经批准的施工组织设计和监理规划。一、旁站监理工作范围及内容：1、基础工程：土方回填、基础钢筋隐蔽过程、混凝土浇筑、地下卷材防水细部构造处理、地下结构构件安装。2、主体工程：梁柱节点钢筋隐蔽过程、结构混凝土浇筑、装配式结构构件安装。3、屋面及厨厕防水：卷材防水层细部构造处理、刚性防水层钢筋隐蔽混凝土浇筑。4、给排水工程：防水套管安装、穿墙、穿板管道与套管的接口。室外管网回填土；设备（水泵）安装、基础浇筑；阀门及给水系统水压强度和严密性试验；排水系统闭水、灌水、通水和通球试验；水箱的满水试验；管道冲洗、消毒；单机调试和系统调试。5、电气工程：变压器吊装和较重的高低开关柜的吊装；变压器、高低压开关柜的耐压试验和调试；电梯主机的基础砼浇灌。电梯系统调试和验收；动力配电系统、照明系统的耐压试验和验收；火灾报警系统的调试、联动调试和验收。6、通风空调工程：冷冻、冷却水管试压；消防与排烟，正压通风联合测试；主机房、水泵、水塔单独及联动调试。7、建筑节能工程：外墙保温隔热材料的厚度、外墙保温板材与基层之间的粘结必须牢固、外墙保温板材下基层的粘结强度、屋面节能工程使用的保温隔热材料。二、旁站监理的内容n1、是否按照技术标准、规范、规程、工程建设强制标准和批准的设计文件、施工组织设计施工。2、检查实施施工方案中的施工机械是否完好及建筑材料备料是否充足。3、是否使用合格的材料、构配件和设备。4、施工单位有关现场管理人员、质检人员是否到岗。5、施工操作人员的技术水平、操作条件是否满足施工工艺要求，特殊操作人员是否持证上岗。6、是否针对关键部位、工序的施工执行、施工方案及工程建设强制性标准实施情况。7、施工环境是否对工程质量产生不良影响。8、施工过程是否存在质量和安全隐患。一、旁站监理控制要点：（一）、土方回填：1、严格控制填土料的含水率。2、严格控制回填土的粒径不得大于设计要求。3、严禁使用易腐蚀的有机垃圾作填料。4、按设计要求控制分层回填，厚度符合设计要求。5、严格控制夯实遍数，夯实好的土层厚度必须达到控制厚度。6、对有密实度要求回填、换土，要按规定试验或取样送检。7、对人工处理的地基，应按规定进行地基承载力的试验。（二）、基础结构及防水砼1、旁站部位：全部基础结构砼和防水砼。2、旁站人员应检查并记录如下工作：①砼浇注顺序是否与施工方案要求一致。对大体积砼如果分层浇注，要记录两层之间的时间间隔并确认在下层浇注时上层是否已超过初凝时间。梁板砼浇注和墙体砼浇注在各个接茬部位是否会形成冷缝。②检查后浇带、施工缝位置和做法是否符合规范及施工方案的要求。③不同强度等级和不同抗渗等级的砼有无错浇现象。④砼振捣是否密实，模板是否有变形及漏浆情况。n⑤下次浇注前施工缝是否已按要求处理。⑥抽查砼坍落度情况，记录试块留设情况。⑦有无其他异常，如出现，立即报告。（三）梁柱节点钢筋隐蔽：1、按图复查钢筋规格、数量、间距、几何尺寸。2、检查钢筋是否就位，绑扎、焊接是否牢固可靠。3、梁柱砼强度等级不一致时，应用强度高的砼浇筑节点部位。4、检查施工缝是否清除干净，浇筑前应先用与砼相同配合比的砂浆做粘接层。5、梁柱节点一般钢筋很密集，使用混过凝土粗骨料粒径不得超出钢筋净间距的四分之三，必须采取相应的震动措施，确保砼的密实度。（四）砼浇筑：1、首次使用的砼配合比应进行开盘鉴定，应至少留置一组标准养护试件，作为验证配合比的依据。2、搅拌前应测定砂、石含水率，并根据测试结果要求施工单位调整材料配合比，提出施工配合比。3、检查施工缝的处理情况是否符合要求。4、如砼中使用外加剂，应复查所用外加剂是否过期或产生化学反应，并查验是否经过试配，并监督配料人员严格按设计配合比、配制方法进行投料。5、按规定见证取样，留置试件。如留置同条件养护试件，必须保证试件与浇筑部位同条件。6、要求施工作业人员按设计要求留置施工缝。7、浇筑时砼下落高度超出3m时，应设置串桶。8、后浇带处施工，应按设计要求或施工技术方案留置后浇带宽度和施工缝的缝口形式。后浇带的浇筑时间必须达到设计和规范规定时间，对防止沉降要求设置的后浇带，施工缝处应加设加强钢筋。（五）防水细部处理：（1）卷材防水细部处理：1、检查施工部位基层必须干净、平整，干燥，并应涂刷基层处理剂。2、基层阴阳角应做成圆弧或45度坡角n，在转角处、变形缝、施工缝、穿墙管等部位应铺贴卷材加强层，加强层宽度不应小于500mm。3、卷材防水层搭接应牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷。4、核查所用的基层处理剂、接缝胶粘剂、密封材料等配套材料是否与铺贴的卷材有相溶性。5、沟内卷材应设附加层。沟、檐与屋面交接处空铺，空铺宽度不应小于200mm。6、卷材收头处应用水泥钉固定，并用密封材料封严。如用涂膜收头应多遍涂刷。7、沟、檐与细石砼防水层的交接处应留凹槽并用密封材料嵌填严密。8、泛水处、檐口800mm范围内的卷材应采取满粘法。檐口下端应抹出滴水槽。9、泛水处凹槽距屋面找平层应不小于250mm，凹槽上部的墙体应作防水处理。10、防水层贴入水落口杯内不应小于50mm。11、水落口与基层接触处应留宽20mm、深20mm凹槽，并嵌填密封材料。12、变形缝的泛水高度不应小于250mm，缝内填充聚苯乙烯泡沫塑料，上部填放衬垫材料，并用卷材封盖。防水层铺贴到缝两侧砌体的上部。13、管道周围与找平层或细石砼防水层间应留20mm×20mm的凹槽，并用密封材料嵌填密实，设附加防水层，高度不小于300mm。14、管道上的防水层收头处应用金属箍紧固，并用密封材料封严。（2）聚氨酯涂料防水细部处理：1、基层表面必须平整光滑，不得有疏松、砂眼或孔洞存在。2、需要施工涂膜防水层的基层表面必须干净干燥。3、阴阳角处应做成弧形，阴角直径宜≥50mm，阳角宜≥10mm，接茬宽度宜≥100mm。4、涂刷时要求厚薄均匀一致，对平面基层以涂刷2-3遍为宜，对立面基层以涂刷3-4遍为宜，防水涂膜总厚度不小于2mm。（3）桩头防水细部处理：1、钢筋混凝土桩头表面必须清理干净。2、桩头顶面和侧面裸露处应涂刷水泥基渗透结晶型涂料及涂抹20厚聚合物水泥砂浆过滤层。3、密封材料嵌填应密实、连续、饱满，粘结牢固。n4、遇水膨胀止水带应具有缓膨胀性能；止水条应安装牢固；止水条采用搭接连接时，搭接宽度不得小于30mm。（六） 给排水工程旁站监理的内容有：防水套管安装、穿墙、穿板管道与套管的接口。室外管网回填土；设备（水泵）安装、基础浇筑；阀门及给水系统水压强度和严密性试验；排水系统闭水、灌水、通水和通球试验；水箱的满水试验；管道冲洗、消毒；阀门和喷头试验；单机调试和系统调试；消防管道还必须同时由专业单位验收合格。（七）  电气工程方面旁站监理的内容有：变压器吊装和较重的高低开关柜的吊装；变压器、高低压开关柜的耐压试验和调试；电梯主机的基础砼浇灌。电梯系统调试和验收；动力配电系统、照明系统的耐压试验和验收；火灾报警系统的调试、联动调试和验收；智能系统的调试及综合布线系统测试和验收；通电试验；防雷电阻的摇测等。（八）  通风空调工程方面旁站监理的内容有：冷冻、冷却水管试压；消防与排烟，正压通风联合测试；主机房、水泵、水塔单独及联动调试。（九）建筑节能工程1、检查外墙保温隔热材料的厚度是否符合设计要求。2、检查外墙保温板材与基层之间的粘结必须牢固。粘结强度和连接方式应符合设计要求。3、外墙保温板材下基层的粘结强度应做现场拉拔试验。4、屋面节能工程使用的保温隔热材料，其导热系数、密度、抗压强度或压缩强度、燃烧性能应符合设计要求。5、屋面节能工程板材应粘贴牢固、缝隙严密、平整。一、旁站监理人员主要职责：1、对实施旁站监督的关键部位、关键工序进行工序交接的复查，如发现上道工序未经验收或虽经验收仍在需整改的问题，应立即指令施工单位整改。2、检查施工单位施工员，质检员到岗，特殊工种持证上岗及施工机械、建筑材料准备情况，应满足施工作业要求。3、在现场跟班监督关键部位、关键工序的施工，核查其施工技术方案。n4、核查所用建筑材料、构配件、设备的质量证明文件以及试验报告是否符合质量要求。现场监督施工企业进行检验或委托有资格的第三方进行复检。5、对所用配合材料进行现场检验，是否经过试配送检，是否有新材料未经检验混入使用。6、检查配合比，是否随气候变化或材料的含水率变化需进行调整。7、检查计量器具是否完整准确。8、在气候变化频繁的季节，应要求单位做好防爆晒、防风、防雨的预防措施。七、旁站监理工作流程制定旁站监理方案旁站监理方案送业主、承建商、抄送质监站审批承建商作业计划承建商在旁站部位施工前24小时通知监理安排旁站人员检查施工准备情况平行试验纠正施工中的偏差，有危及工程质量情况的，向总监报告旁站监理施工全过程监理工程师检查施工记录填写旁站监理记录表承建商质检员、监理签字下道工序施工旁站监理工作流程图八、旁站监理的程序：1、施工企业按照旁站监理方案，对要实施旁站监理的关键部位、工序，在施工前24小时，书面通知监理机构。2、总监理工程师安排监理人员进行旁站监理。n3、旁站监理人员实施旁站监理时，发现施工企业违反建设强制性标准行为时，有权责令施工企业立即整改，发现其施工活动已经或者可能危及工程质量的应当及时向监理工程师或总监理工程师报告，由总监理工程师下达局部停工指令或采取其他应急措施。4、凡旁站监理人员及施工企业质检人员未在旁站监理记录上签字的，不得进行下一道工序施工。
