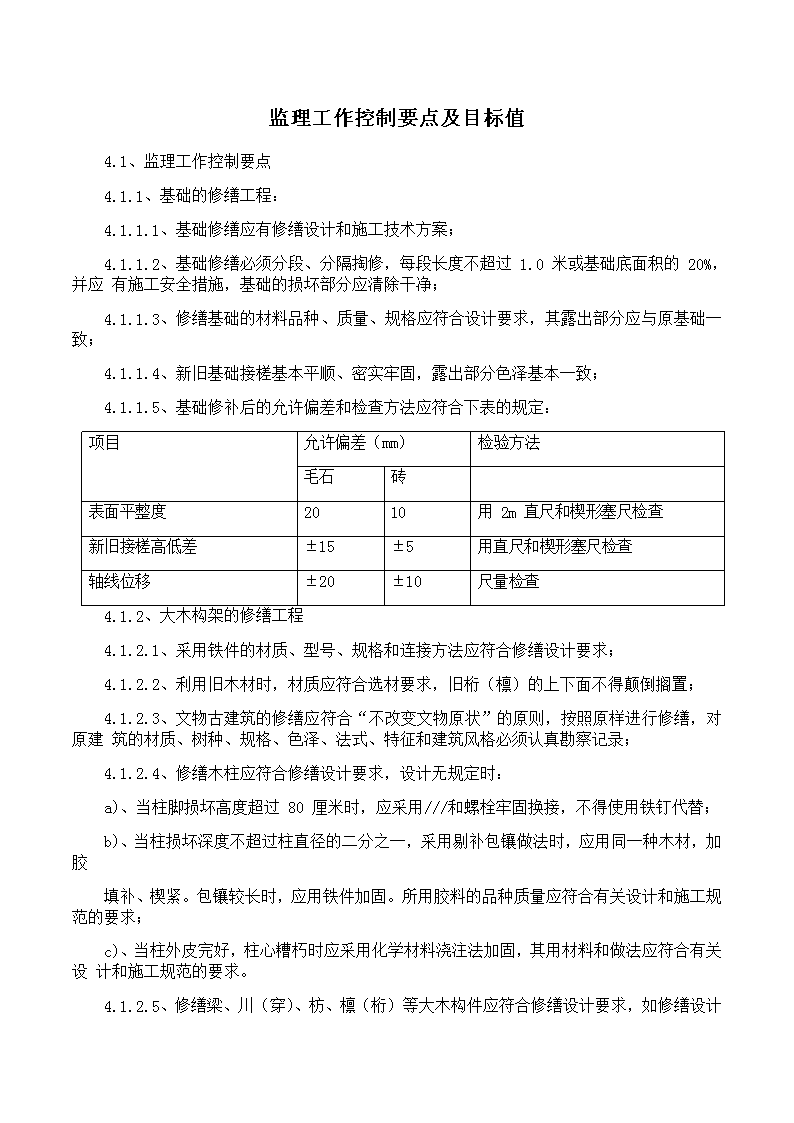

监理工作控制要点及目标值4.1、监理工作控制要点4.1.1、基础的修缮工程：4.1.1.1、基础修缮应有修缮设计和施工技术方案；4.1.1.2、基础修缮必须分段、分隔掏修，每段长度不超过1.0米或基础底面积的20%，并应有施工安全措施，基础的损坏部分应清除干净；4.1.1.3、修缮基础的材料品种、质量、规格应符合设计要求，其露出部分应与原基础一致；4.1.1.4、新旧基础接槎基本平顺、密实牢固，露出部分色泽基本一致；4.1.1.5、基础修补后的允许偏差和检查方法应符合下表的规定：项目允许偏差（mm）检验方法毛石砖表面平整度2010用2m直尺和楔形塞尺检查新旧接槎高低差±15±5用直尺和楔形塞尺检查轴线位移±20±10尺量检查4.1.2、大木构架的修缮工程4.1.2.1、采用铁件的材质、型号、规格和连接方法应符合修缮设计要求；4.1.2.2、利用旧木材时，材质应符合选材要求，旧桁（檩）的上下面不得颠倒搁置；4.1.2.3、文物古建筑的修缮应符合“不改变文物原状”的原则，按照原样进行修缮，对原建筑的材质、树种、规格、色泽、法式、特征和建筑风格必须认真勘察记录；4.1.2.4、修缮木柱应符合修缮设计要求，设计无规定时：a)、当柱脚损坏高度超过80厘米时，应采用///和螺栓牢固换接，不得使用铁钉代替；b)、当柱损坏深度不超过柱直径的二分之一，采用剔补包镶做法时，应用同一种木材，加胶填补、楔紧。包镶较长时，应用铁件加固。所用胶料的品种质量应符合有关设计和施工规范的要求；c)、当柱外皮完好，柱心糟朽时应采用化学材料浇注法加固，其用材料和做法应符合有关设计和施工规范的要求。n4.1.2.5、修缮梁、川（穿）、枋、檩（桁）等大木构件应符合修缮设计要求，如修缮设计无明确规定时：a)、当顺纹裂缝的深度不大于构件直径的四分之一，宽度不应大于10毫米，裂缝的长度不应大于构件自身长度的二分之一；斜纹裂缝在短型构件中不应大于180癨ul0，在圆形构件中裂缝长度不应大于周长的三分之一时，可用胶结法，化学材料浇注加固法，铁件加固法修补，超过上述规定应更换构件；b)、当梁类构件糟朽程度大于挑出长度五分之一时，不宜修补加固，应更换构件。4.1.2.6、斗拱修缮应符合修缮设计要求，如修缮设计无明确规定时：a)、斗劈裂为两半，断纹能对齐的可采取胶粘方法，座斗被压扁的超过3毫米的可在斗口内用硬木薄板补齐，薄板的木纹与原构件木纹一致，断纹不能对齐或严重糟朽的应更换；b)、拱劈开明未断的可采用灌注法，糟朽严重的应锯掉后榫接，并用螺栓加固；c)、牌条、琵琶撑等构件糟朽超过断面的五分之二以上或折断时应更换；4.1.2.7、修补大木构件中所用铁件安装位置基本正确，联结基本严密牢固，外观基本整齐美观，防锈处理均匀无漏涂；4.1.2.8、大木修补表面接槎基本平整，基本无刨、锤印；4.1.2.9、大木构件榫卯修补后的安装基本严密牢固，标高基本一致，表面基本洁净无污物；4.1.2.10、大木构件修补的允许偏差和检验方法应符合下面表的规定：项目允许偏差（mm）检验方法圆形构件圆度4用专制圆度工具检查垂直度3吊线尺量检查榫卯节点的间隙2用楔形塞尺检查表面平整（方木）3用直尺和楔形塞尺检查表面平整（圆木）4用直尺和楔形塞尺检查上口平直8以间为单位拉线尺量检查出挑齐直6以间为单位拉线尺量检查轴线位移±5尺量检查4.1.3、石料(细)的修缮工程4.1.3.1、修缮工程石料的数量检查须逐处检查；n4.1.3.2、添配石料的选材：a)、石料的品种、质量、加工标准、规格尺寸、应符合设计要求；b)、石料的纹理走向应符合受力要求；c)、安装石料（细）构件的灰浆应符合设计要求；d)、石料（细）安装采用的铁件应符合设计要求；e)、石料（细）安装的图案和形式应符合设计要求；4.1.3.3、修补后的石活应砂浆饱满密实，搭砌牢固，接槎做法符合设计要求；4.1.3.4、添配石料的品种、规格、质感、色彩基本与原石料相同，无明显差别；4.1.3.5、修补料石砌体墙面平整，组砌合理，灰缝饱满，接槎基本严密平顺，灰缝隙厚度基本均匀一致，色泽相近，墙面洁净；4.1.3.6、石砌体局部修缮的允许偏差和检验方法：项目允许偏差检验方法毛石细料石毛料石粗料石半细料石细料石新旧墙面接槎低差15105用直尺和楔形塞尺检查新旧墙面接槎错缝1032尺量检查新旧墙面接槎灰缝平顺度107拉线和尺量检查新旧墙拉结石每0.7m2拉结一处隔块拉结隔块拉结观察检查4.1.4、各类瓦屋面及其屋脊饰件的修缮工程：4.1.4.1、经修缮后的屋面不得漏水,屋面的坡度曲线应与原样一致；4.1.4.2、添修瓦件的规格、品种、质量应符合设计要求，应与原存瓦件规格、色泽接近，其外型应整齐，无裂缝、缺棱掉角等残次缺陷；4.1.4.3、坐浆铺瓦或瓦楞中所用的泥灰、砂浆的材料、品种规格、质量等应符合设计要求，应与原存部分相接吻合，修缮后砂（泥）浆不得空鼓、开裂翘边、爆灰；n4.1.4.4、局部修缮、抽换瓦件，新旧粘结层应在新旧瓦交接处的上部接槎，并用砂浆堵实、抹顺，新旧瓦的接槎底瓦严禁倒泛水，添置新瓦应集中分楞铺设，严禁新旧瓦混铺；4.1.4.5、经修缮后的小青瓦屋面须基本整洁平整，瓦档均匀，排水通畅；4.1.4.6、瓦楞中裹楞、挨（压）楞铺瓦应粘结牢固，瓦楞基本直顺，无翘边、开裂，浆色基本均匀，釉面洁净美观；4.1.4.7、局部修缮、添换瓦件应搭接吻合，新旧瓦件接槎平整；4.1.4.8、零星添配修补的脊件、各式饰件的配件比例应与原件接近，摆砌牢固，弧形曲线吻合；4.1.4.9、经修补后的筒瓦、琉璃瓦屋面应整洁、瓦楞基本直顺、接缝基本吻合，新老瓦屋面坡度曲线基本和顺，刷浆色与原瓦色泽相近；4.1.4.10、各类瓦屋面及其饰件修缮的允许偏差和检验方法：项目允许偏差（mm）检验方法瓦楞直顺度6每条上下两端拉线和尺量检查瓦面平整度252m直尺横搭于瓦面，在檐口、中腰、上口各抽查一处和尺量检查檐口花边沟头齐直8拉10m线（不足10m拉通线）和尺量检查檐口滴水齐直10拉10m线（不足10m拉通线）和尺量检查上下瓦楞粗细差5每条上下两端拉线和尺量检查上下瓦接缝宽度5尺量检查相邻瓦楞档距差10在每条瓦楞上下两端拉线和尺量检查4.1.5、地面与楼面的修补工程：4.1.5.1、修补地面与楼面选用的块材和整体面层及粘结材料的规格、品种、质量应与原地面一致，使用替代配料应符合设计要求；4.1.5.2、修补地面与楼面的做法，图案应与原地面、楼面一样；4.1.5.3、修补部分的基层应坚实、预制块安装必须牢固不得松动，水泥砂浆面层要密实无空鼓裂纹；4.1.5.4、修补的地面与楼面的外观应与原地面、楼面接槎和顺，无明显接槎痕迹，色泽基本一致；4.1.5.5、修补地面与楼面的允许偏差和检验方法：n项目允许偏差（mm）检验方法细墁粗墁整体面层表面平整度2.565用2m直尺和楔形塞尺查缝格平直度343拉5m线(不足5m拉通线)和尺量检查相邻板块高底差12-用直尺和楔形塞尺检查新旧接槎高低度122用直尺和楔形塞尺检查新旧地面接缝平直度122拉线和尺量检查4.1.6、木装修构件的修缮工程：4.1.6.1、木装修构件须按施工面的30%进行抽查，且不少于2处；4.1.6.2、选用木材的树种、材质应与原构件相同；4.1.6.3、各类修补构件的制作安装应按原存构件相同的方法进行；4.1.6.4、各类构件修理的榫槽应嵌合严密，胶料胶结应用胶楔加紧，胶料质量品种必须符合现行标准《木结构工程施工及验收规范》的规定；4.1.6.5、各类构件经修补后其表面质量应基本平整、无缺棱、掉角、翘曲缺陷；4.1.6.6、各尖构件经修补后，线条、割角、拼缝应起线顺直、通畅、割角准确、拼缝基本严密；4.1.6.7、各类构件花饰外观应线条通顺，图案与原图基本一致；4.1.6.8、各类构件安装位置正确，开关灵活，脱卸基本方便，小五金齐全，安装基本严密牢固；4.1.7、灰塑的修缮工程:4.1.7.1、修缮灰塑各种材种、材质、规格、配合比等应符合设计要求；4.1.7.2、对文物古建筑上的灰塑修缮应采用与原物一样的材料和作法，当修补材料选用与原件一样有困难时，可选用代作材料，但应符合设计和文管部门的要求；4.1.7.3、修缮灰塑应按设计要求放实样、套样或作纸样，并反映原建筑历史时代特点和风格；n4.1.7.4、经修缮后灰塑其外型应接槎平整，线条流畅，无明显修缮痕迹，与原灰塑基本一样；4.1.7.5、经修缮后的灰塑其安装应牢固，结合基本严密；4.1.8、装饰工程的修补工程:4.1.8.1、修补所用材料的品种、规格、质量、配合比等应符合修缮设计要求；4.1.8.2、修补所用的材料应与建筑物原用材料相同，如用代用材料，其性能、色泽、效果应与原材料相一致；4.1.8.3、修补项目中的胶结制品应符合设计要求；4.1.8.4、各类粉刷修补的墙面应联结紧密牢固，不得有空鼓、脱皮、开裂、爆灰；4.1.8.5、油漆修补需铲底的应铲底，新旧灰、麻、布、纸基层及新旧接槎处应粘接牢固，无脱皮、空鼓、翘边等现象；4.1.8.6、文物建筑彩画修补，应有修补设计方案，所选用材料、彩画风格和作法应与原彩绘相一致；4.1.8.7、经修补后的粉刷面外观应光滑，接槎基本平整，线条齐顺吻合；4.1.8.8、经修补后的刷浆表面应接槎自然，颜色深浅均匀，基本无流坠、疙瘩、溅沫、刷印，分色线条齐顺洁净；4.1.8.9、经修补后的油漆外观应接槎平整，无泛色，颜色深浅均匀，刷纹通顺；4.1.8.10、经修补后的彩画，贴金、描金其外观应接槎平整，图案色彩与原样基本一致，线条直顺，色彩均匀，裱糊牢固，表面基本洁净。4.2、监理工作控制的目标值4.2.1、质量目标：达到合同约定的要求；4.2.1.1、所含分部工程的质量应全部合格；4.2.1.2、质量保证资料应基本齐全；4.2.1.3、官感质量的评定得分率应达到70%及其以上；4.2.2、进度目标：按照进度计划实施，达到合同要求；4.2.3、投资目标：控制在合同造价之内。4.2.4、安全目标：施工期间不发生任何安全生产责任事故。4.1.6.9、各类构件修补的允许偏差和检验方法：n项目允许偏差（mm）检验方法芯子交接处高低差0.5用直尺和楔形塞尺检查各种线条横竖交接1民主党派量检查表面平整翘曲4将构件平卧在检查台上,用楔开塞尺检查垂直度2用吊线和尺量检查相邻两樘窗、挂落平直度4拉线和尺量检查上风缝留缝宽度2用楔形塞尺检查下风缝长窗留缝宽度5用楔形塞尺检查短窗留缝宽度3
