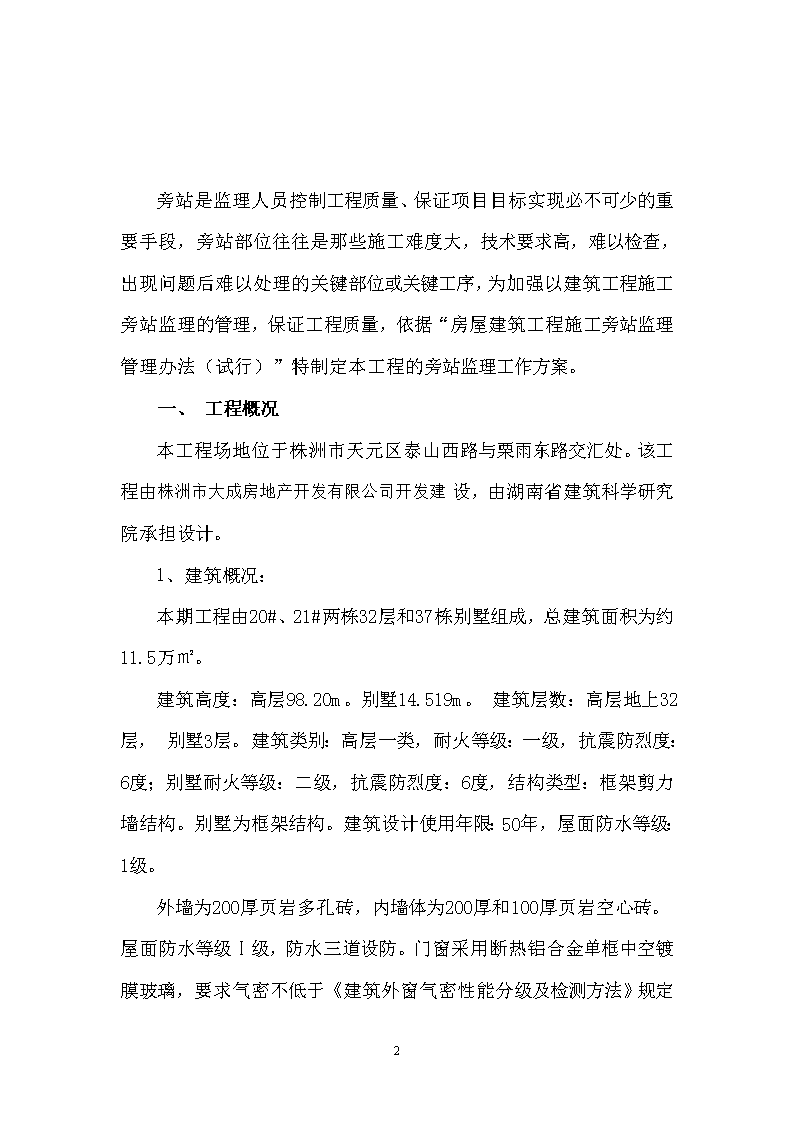

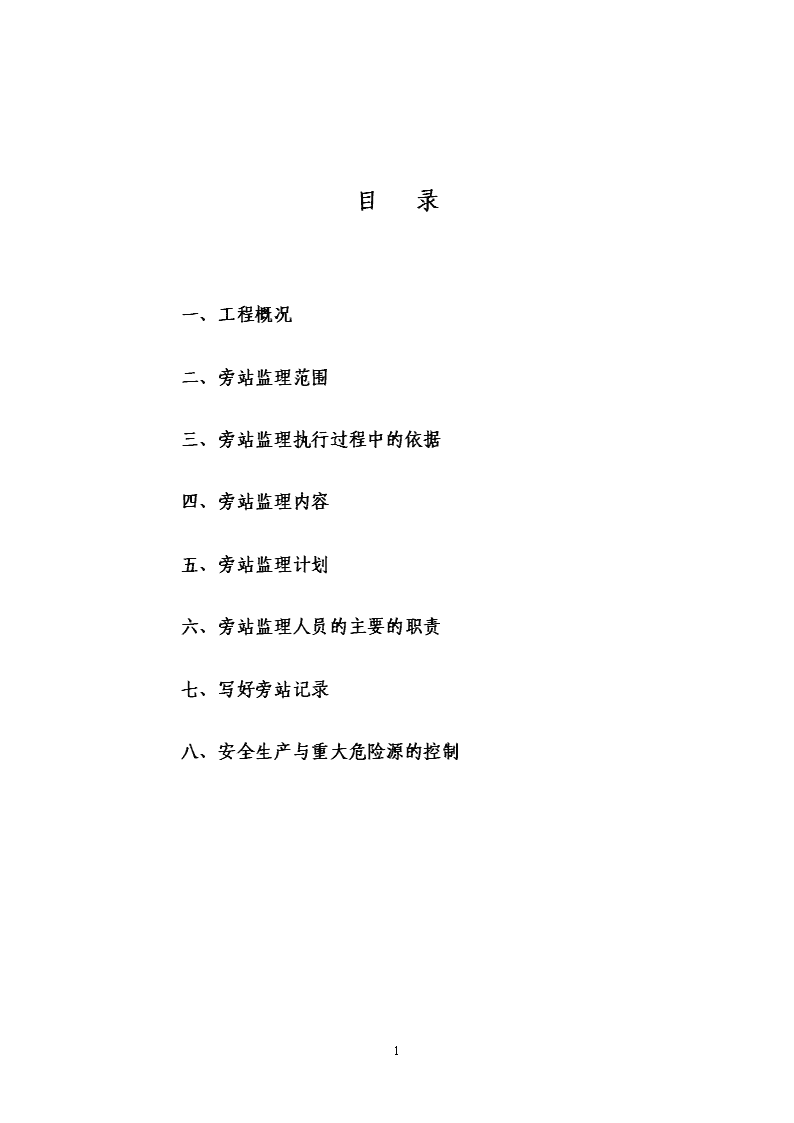

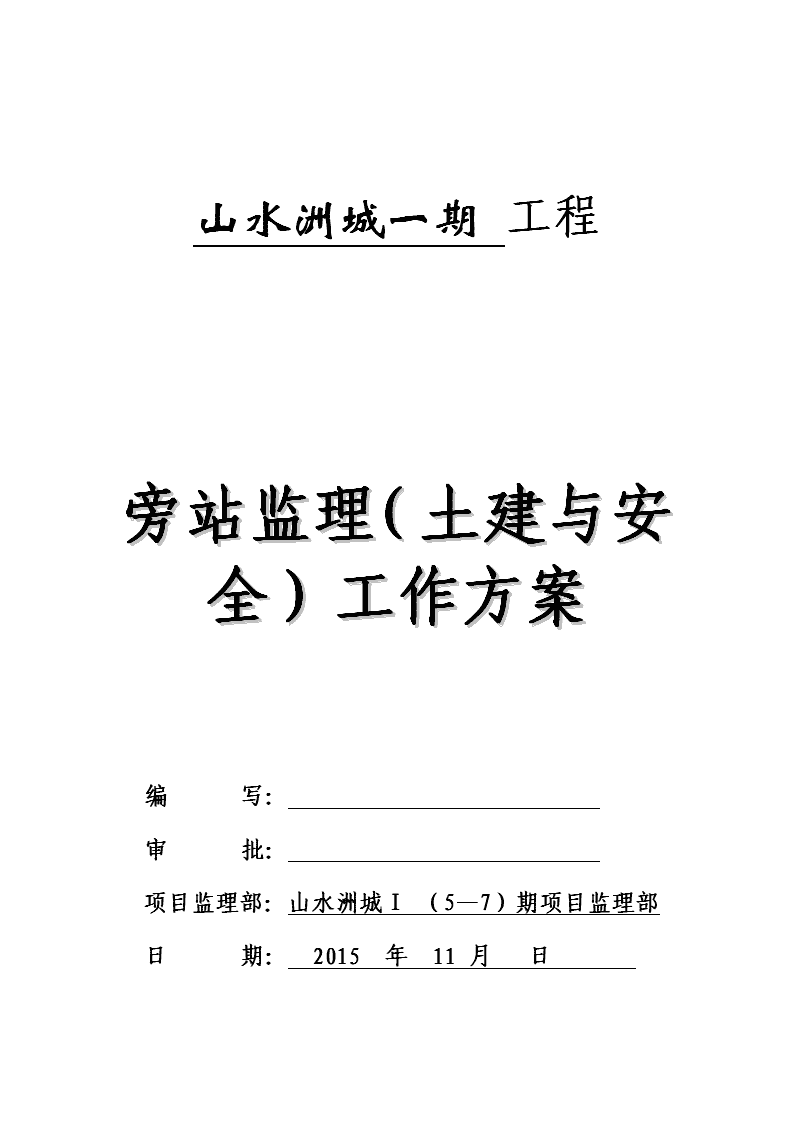

山水洲城一期工程旁站监理（土建与安全）工作方案编写：审批：项目监理部：山水洲城Ⅰ（5—7）期项目监理部日期：2015年11月日15n目录一、工程概况二、旁站监理范围三、旁站监理执行过程中的依据四、旁站监理内容五、旁站监理计划六、旁站监理人员的主要的职责七、写好旁站记录八、安全生产与重大危险源的控制15n旁站是监理人员控制工程质量、保证项目目标实现必不可少的重要手段，旁站部位往往是那些施工难度大，技术要求高，难以检查，出现问题后难以处理的关键部位或关键工序，为加强以建筑工程施工旁站监理的管理，保证工程质量，依据“房屋建筑工程施工旁站监理管理办法（试行）”特制定本工程的旁站监理工作方案。一、工程概况本工程场地位于株洲市天元区泰山西路与栗雨东路交汇处。该工程由株洲市大成房地产开发有限公司开发建设，由湖南省建筑科学研究院承担设计。1、建筑概况：本期工程由20#、21#两栋32层和37栋别墅组成，总建筑面积为约11.5万㎡。建筑高度：高层98.20m。别墅14.519m。建筑层数：高层地上32层，别墅3层。建筑类别：高层一类，耐火等级：一级，抗震防烈度：6度；别墅耐火等级：二级，抗震防烈度：6度，结构类型：框架剪力墙结构。别墅为框架结构。建筑设计使用年限：50年，屋面防水等级：1级。外墙为200厚页岩多孔砖，内墙体为200厚和100厚页岩空心砖。屋面防水等级Ⅰ15n级，防水三道设防。门窗采用断热铝合金单框中空镀膜玻璃，要求气密不低于《建筑外窗气密性能分级及检测方法》规定的6级，所有铝合金门窗的中空玻璃及窗框截面整体刚度均应满足国家现行有关抗震，气密性，水密性的要求。2、结构概况：（1）本工程基础工程采用人工挖孔桩，桩径900-1400mm，砼C30及预应力管桩，桩径500mm。（2）地下室为二层，负二层为人防地下室，地下室底板为P6防渗砼，强度等级为C35。（3）上部结构为剪力墙结构，砼强度为C35-C50。结构安全等级为二级，抗震等级为三级。（3）填充墙采用页岩空心砖M5.0，混合砂浆砌筑。二、旁站监理范围1、地基与基础分部：定位放线和沉降观测，基坑支护，土方开挖及外运，基础承台、地梁、底板、柱、剪力墙的钢筋砼浇灌。2、主体结构分部：柱、梁及剪力墙现浇板的砼浇灌，钢筋绑扎。3、装饰：外墙节能保温。4、地下室及屋面分部：屋面防水及细部构造处理；地下室防水及细部构造处理。三、旁站监理执行过程中的依据1、勘察设计文件本工程设计施工图，设计指定的标准图集，设计交底会议纪要，设计变更等文件。2、法律、法规和行政规章中华人民共和国建筑法15n建筑工程质量管理条例中华人民共和国合同法建设部2002年建设工程旁站监理管理规定建设部2002年建设工程监理人员岗位职责管理规定3、工程建设强制性技术标准国家标准建筑工程监理规范（GB50319-2013）国家标准建筑工程施工质量验收统一规范（GB50300-2013）国家标准砼结构工程施工及验收规范（GB50204-2015）国家标准地下室防水工程质量验收规范（GB50209-2002）4、合同建设单位与监理单位签订的《建设工程委托监理合同》建设单位与施工单位签订的《建设工程施工合同》5、施工和监理文件施工组织设计监理规划15n6、旁站监理的范围和内容旁站监理的范围旁站监理的内容基础工程地基承载力检测钢筋砼基础基础土方回填1、定位放线和沉降观测：承包单位和监理人员共同参与，有没有按照技术标准、规范、规程和批准的设计文件、施工组织设计施工；2、检查使用的材料、构配件和设备是否合格；3、检查承包单位有关现场管理、质检人员是否在岗；4、施工操作人员的技术水平、操作条件是否满足施工工艺要求，特殊操作人员是否持证上岗；5、施工环境是否对工程质量产生不利影响；6、施工过程是否存在质量和安全隐患。对施工过程中出现的较大质量问题或质量隐患，旁站监理人员应采用照相、摄像手段予以记录结构工程砼浇灌后浇带的处理结构吊装隐蔽工程的验收过程全程跟踪监督，另详隐蔽旁站计划建筑材料的见证取样、送样全程跟踪监督，另详见证旁站计划新技术、新工艺、新材料、投入使用过程全程跟踪监督合同规定的其他应旁站的部位和工序从其规定15n7、见证旁站监理计划表序号工作名称见证人员1普通硅酸盐水泥监理员2安全性检验Ⅰ、Ⅱ、Ⅲ级钢筋监理员3中砂、粗砂、卵石监理员4砌筑用砖监理员5防水材料专业监理工程师6砂浆及砼试块监理员7BV型绝缘电线专业监理工程师8开关、插座、接线盒专业监理工程师9防雷接地连接专业监理工程师10镀锌管、不锈钢复合管、PPR管、PVC管、阀门专业监理工程师11水表、电表、漏电开关及配电箱专业监理工程师1功能性检验铝合金窗功能检测专业监理工程师2屋面淋水试验专业监理工程师、总监理工程师3厨、厕及卫生间盛水试验专业监理工程师、总监理工程师4防雷接地系统测试专业监理工程师、总监理工程师5单相插座的相位检测专业监理工程师6给水管道的水压试验专业监理工程师、总监理工程师7排水管道的通球试验及灌水试验专业监理工程师、总监理工程师15n8、隐蔽工程旁站监理计划表序号隐蔽工程旁站监理旁站人员1钢筋砼基础浇捣混凝土专业监理工程师2承台、剪力墙、梁、钢筋砼浇筑专业监理工程师、监理员3各层墙柱之间的拉筋放置监理员4各层构造柱浇捣砼监理员5各层圈梁浇捣砼监理员6各层楼梯板浇捣砼专业监理工程师7各层现浇捣砼楼板专业监理工程师8各层挑梁浇捣砼专业监理工程师9天沟及雨蓬浇捣砼专业监理工程师10预制构件的安装专业监理工程师11板缝后浇带砼浇捣监理员12现浇屋面及坡屋面砼浇捣专业监理工程师13防水施工全过程监理员四、旁站监理人员的主要的职责1、检查施工企业现场质检人员到岗，特殊工程人员持证上岗，以及施工机构建筑材料准备情况。2、在现场跟班监督关键部位、关键工序的施工执行施工方案以及工程建设强制性标准情况。3、核查进场建筑材料、建筑构配件、设备的质量检验报告，并可面现场监督施工企业进行检验或委托具有资格的第二方进行复检。4、做好旁站监理记录和监理日记，保存旁站监理原始资料。五、旁站记录15n1、旁站记录应真实、及时、准确、全面反映关键部位或关键工序的有关情况，文字书面应工整、清晰，语言表达应简明扼要。涉及数量的地方，数字要准确。2、旁站记录的主要内容（1）旁站情况：包括天气、现场人员、施工起止时间、施工部位完成的工程量等。（2）施工情况：包括施工方法、工艺、施工前施工单位制定的施工方案执行情况，试验、检验情况，设备、材料的使用情况。（3）监理工作情况：包括旁站过程中监理人员发到的指令，施工单位提出的问题及监理人员的问题的回复，各方指示等，都要记录在旁站记录中。六、安全生产与重大危险源的控制认真学习国家、地方和行业安全生产劳动保护法的方针，坚持“安全第一，预防为主”的方针，将安全生产纳入监理旁站工作内容，督促承包单位落实安全保证体系和安全应急求援预案及安全生产责任制。1、原则：（1）严格检查施工现场安全技术操作规程。（2）严格检查施工现场防护用品和安全防护措施，进入施工现场必须戴好安全帽，禁止穿托鞋或光脚，高空作业施工必须系安全带，上下交叉作业必须有防护或隔离设施，安全帽、安全带、安全网要定期检查，不符合要求的，严禁使用。（3）15n施工现场的脚手架、防护设施、安全标识和警告牌不得擅自拆返动。施工现场的坑、洞、交叉路口以及四口、五临边要有指示标，夜间要设红灯示警，危险地所有防护设施或明显标示。（4）要求施工单位对各种机械设备定期检查，并有专人负责确认完好才准使用，及临时用电。2、控制和措施：（1）严格各种工的安全技术交底制度，定期检查安全情况，消除安全隐患，并督促施工单位作好“三宝”、“四口”、“五临边”的安全教育，强化施工单位的安全意识；高空作业，必须按高空作业规定进行操作。（2）落实安全施工组织设备及安全保证体系到位。（3）审核现场临时用电专项方案，要求设置专职安全员，施工用电要有明确的保护系统，符合三级配电，二级保护要求，做好“一机、一闸、一漏、一箱”线路架设符合规范要求。（4）审核基础土石方开挖专项方案，检查开挖深度，土质情况，放坡系数，边坡支护，人工挖孔桩检查是否及时浇筑护壁，土体裂缝。孔洞保持空气畅通，有毒、有害气体应全部排出，才能进行。（5）落实施工现场消防制，按JGJ59-88标准规定在场内设好足够的消防器材，易燃易爆品及仓库设置在无火源的地方，做到有专人管理，要按照“谁管、谁负责”的原则，明确施工消防任务目标。（6）脚手架安全施工方案，对安全施工有举足轻重的作用，搭设脚手架、模板安装应有计算书。（7）审核模板工程专项施工方案，检查模板支撑系统，设计计算，材料规程，接头方法是否符合设计要求，达到浇筑砼时安全稳定性。15n（8）着重抓塔吊及施工电梯安装、验收工作，及有关准用证的办理，及日常维修、保养工作。（9）电梯井筒应设有安全网，电梯门应用悬式钢筋篦子封闭，楼梯处应设护身栏杆。（10）要求承包人必须对作业人员进行安全教育，学习有关国家、地方的安全生产方针、政策、法规、标准规范、规程及作业的安全规章制度。（11）按工程特殊情况，各施工单位组织好巡防检查工作，发现安全隐患，立即督促整改，并随时作好应急准备。七、安全施工旁站监理计划表序号安全施工旁站监理旁站人员1大型模板工程专业监理工程师2钢管脚手架工程专业监理工程师3卸料平台监理员4通道口、临边防护监理员5施工用电工程专业监理工程师6塔吊、施工电梯专业监理工程师八、安全监理监控要点1、基坑施工监理监控要点（1）基坑施工应按照施工组织设计或专项施工方案要求进行；（2）深度超过2米的基坑临边应设置防护；深度超过5米的基坑必须按专家评审同意实施的方案进行；（3）基坑施工应设置有效排水系统；（4）坑边荷载、堆土、机械设备距坑边距离符合方案规定的要求；15n（5）上下基坑必须设置登高措施；（6）进场施工机械已通过验收、司机持证上岗、作业区域设警戒线。2、模板支撑系统监理监控要点（1）钢管支撑材质符合规定，外径不得小于48×3.5mm，无裂缝等；（2）立柱稳定，包括支撑高度、立柱间水平支撑、纵横向剪刀撑间距、立杆间距（纵向、横向）等符合方案要求；（3）作业环境2米以上高处支模，作业人员要有可靠的立足点，防护设施完善。3、施工用电监理监控要点（1）临时用电现场布置符合施工组织设计的用电平面图；（2）高压线防护按方案搭设；（3）支线架设高度应确保电缆线高度大于2.5米、架空线高度大于4米；（4）现场照明架设高度大于2.4米，危险场所应使用安全电压；（5）电箱应统一编号、放置高度下口高于60cm；（6）动力开关电箱应做到一机、一闸、一漏、一箱；（7）用电设备、机械设备是否有可靠的接地装置；（8）变配电装置符合规范要求；供电采用三相五线制，配电室设示警牌、灭火器、绝缘毯、绝缘手套等。4、“三宝”“四口”防护监理监控要点15n（1）施工人员进入现场必须正确佩戴安全帽；（2）在建工程应采用合格安全网封闭；（3）2M以上高处作业必须系安全带；（4）楼梯口应设临边扶手、电梯井口设防护门、电梯井内应每10M设一道平网；（5）预留洞口、坑井设置可靠的防护措施；（6）通道口设置防护棚、施工层超过24M高度设置双防护棚；（7）阳台、屋面等临边必须设置可靠的防护栏杆。5、脚手架搭设监理监控要点（1）立杆基础应有排水系统；（2）架体与建筑物的拉结点水平方向每二个立杆间距小于3.6M，垂直方向每3.6M设一拉撑点；（3）防护栏杆及安全网应在第二步以上设置；（4）剪力撑应每9米设置一道；夹角为45～60度；（5）立杆间距（24米高度脚手）不大于1.8米，水平高度不得大于2米；（6）每四步设置一层隔离笆；（7）脚手架应设置登高斜道；出入口应设置通道防护棚；（8）钢管脚手架四角设置保护接地及防雷接地。6、施工机具监理监控要点（1）打桩机施工1）打桩机械准用证齐全、有效；15n2）打桩机超高限位装置符合要求，作业区域5米内无高压线；3）起吊钢丝绳润滑良好，无断线超标现象；4）桩机走车轨道铺设符合出厂说明书规定；5）电动机械电源接线及控制系统接触可靠，连接电缆无破损。（2）塔式起重机监理监控要点1）每台塔机装拆人员配备齐全（包括驾驶员、起重工、电工、电焊工等），操作人员必须持证上岗；2）经市建委认定的检测机构办理检测，颁发合格证方可使用；3）塔式起重机的人员配备，除驾驶员外，指挥人员1～2名；4）力矩限位器灵敏、可靠；变幅限位器灵敏、可靠，超高限位器灵敏、可靠；吊钩保险灵敏、可靠；卷筒保险灵敏、可靠。（3）施工升降机监理监控要点1）每台施工升降机装拆人员配备齐全（包括驾驶员、起重工、电工、电焊工等），操作人员必须持证上岗；2）经市建委认定的检测机构办理检测，颁发合格证方可使用；3）吊笼底部四周设防护围栏；4）升降机周围三面应搭设双层防坠棚；5）驾驶室与各楼层必须设置通讯联系装置。（4）小型施工机具监理监控要点1）搅拌机与砂浆机必须设置专用开关电箱，搭设操作防护棚，挂设安全操作规程牌，验收合格牌；2）15n木工平刨机、电锯应搭设防护棚，设置专用开关电箱安全装置齐全，挂设安全操作规程牌，验收合格牌；3）电焊机应配置专用开关电箱、二次侧空载降压装置，一次侧电源线不超过5米，外壳有可靠接地、进出线侧设防护罩有防雨措施，挂验收合格牌；4）手持电动工具应设置开关电箱，有可靠接地装置，施工人员操作磨石子机、一类手持工具和潜水泵等必须穿绝缘鞋，戴绝缘手套。7、操作平台监理监控要点（1）落地操作平台搭设监理要点1）底部坚实平整符合施工组织设计要求；2）立杆、剪刀撑、拉结等符合施工组织设计要求，拉结必须与建筑物连接；3）操作施工作业面四周防护严密、牢靠、安全；4）登高扶梯齐全，进入作业面的通道牢固平整，无明显高低；5）操作平台搭设完毕经项目负责人验收，验收合格后应挂设验收合格牌，限载标志牌（内外均挂）方能使用。（2）悬挑式钢平台监理监控要点1）搁置点与上部拉结点必须设置在建筑物上，不得设置在脚手架等其他施工设备上；2）斜拉杆或钢丝绳在构造上两边各设前后两道；3）应设置4个经过验算的吊环；4）安装时钢丝绳绳卡不得少于4个；5）15n悬挑平台安装完毕，经过项目负责人验收，验收合格挂牌挂设限载标志牌（内外均设）才能使用。8、个人防护监理监控要点1）安全帽佩戴正确，系好帽扣；2）安全带完好无缺，使用时高挂低用；3）绝缘靴、绝缘手套、电焊工脸罩应完好并准确使用；4）专业施工人员须持证上岗；5）危险作业应有保护人员。9、特殊工种监理监控要点1）专职安全员须持有建筑行业培训的上岗证；2）电工、电焊工、架子工要持建委颁发的上岗证（外地培训发证的，须上海复训）；3）塔吊、人货两用电梯、起重指挥持证上岗；4）小型机械，如木工机械、搅拌机、砂浆机等操作证，企业内部可以自行培训发证；5）各类上岗证在有效期内使用。15
