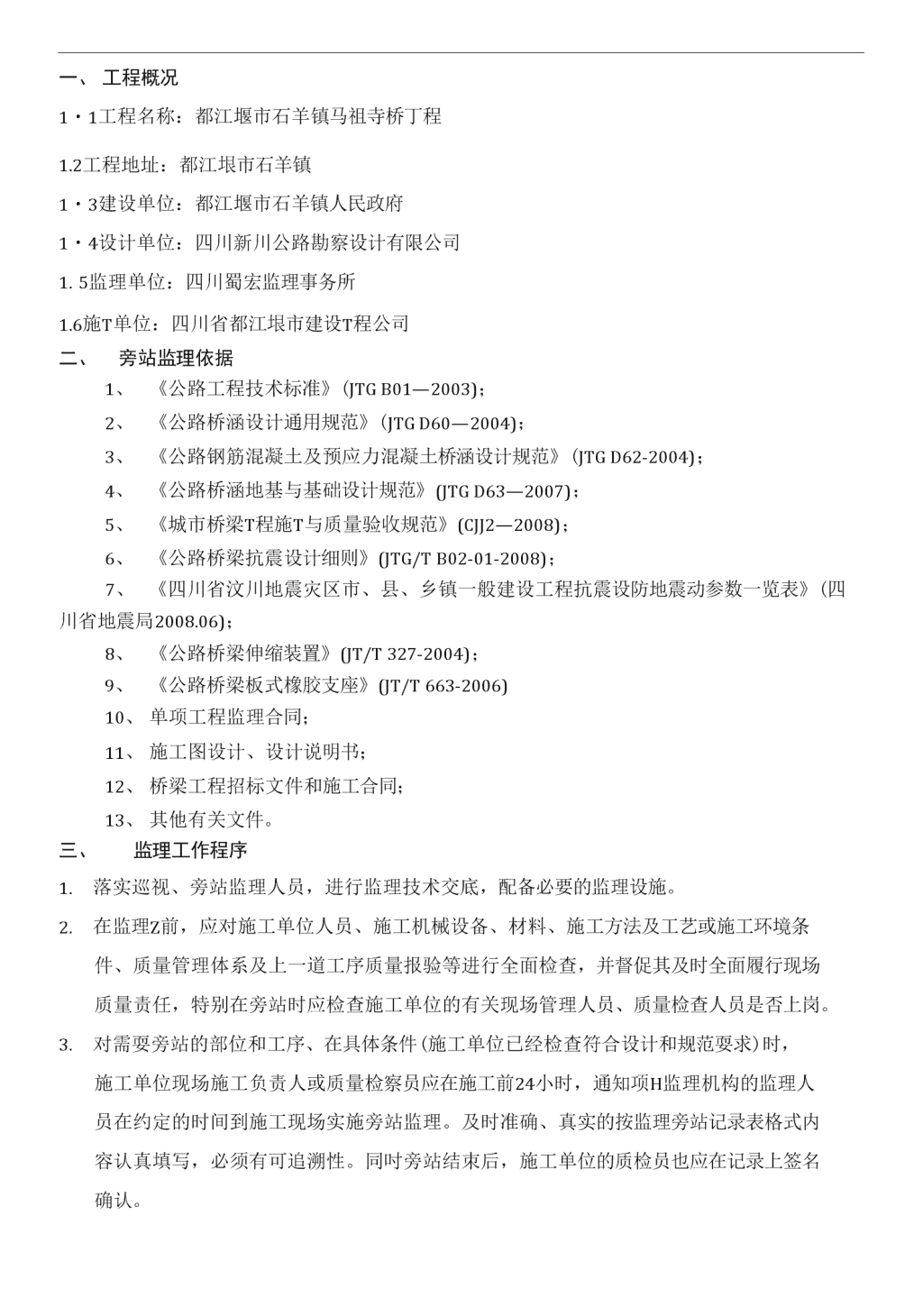

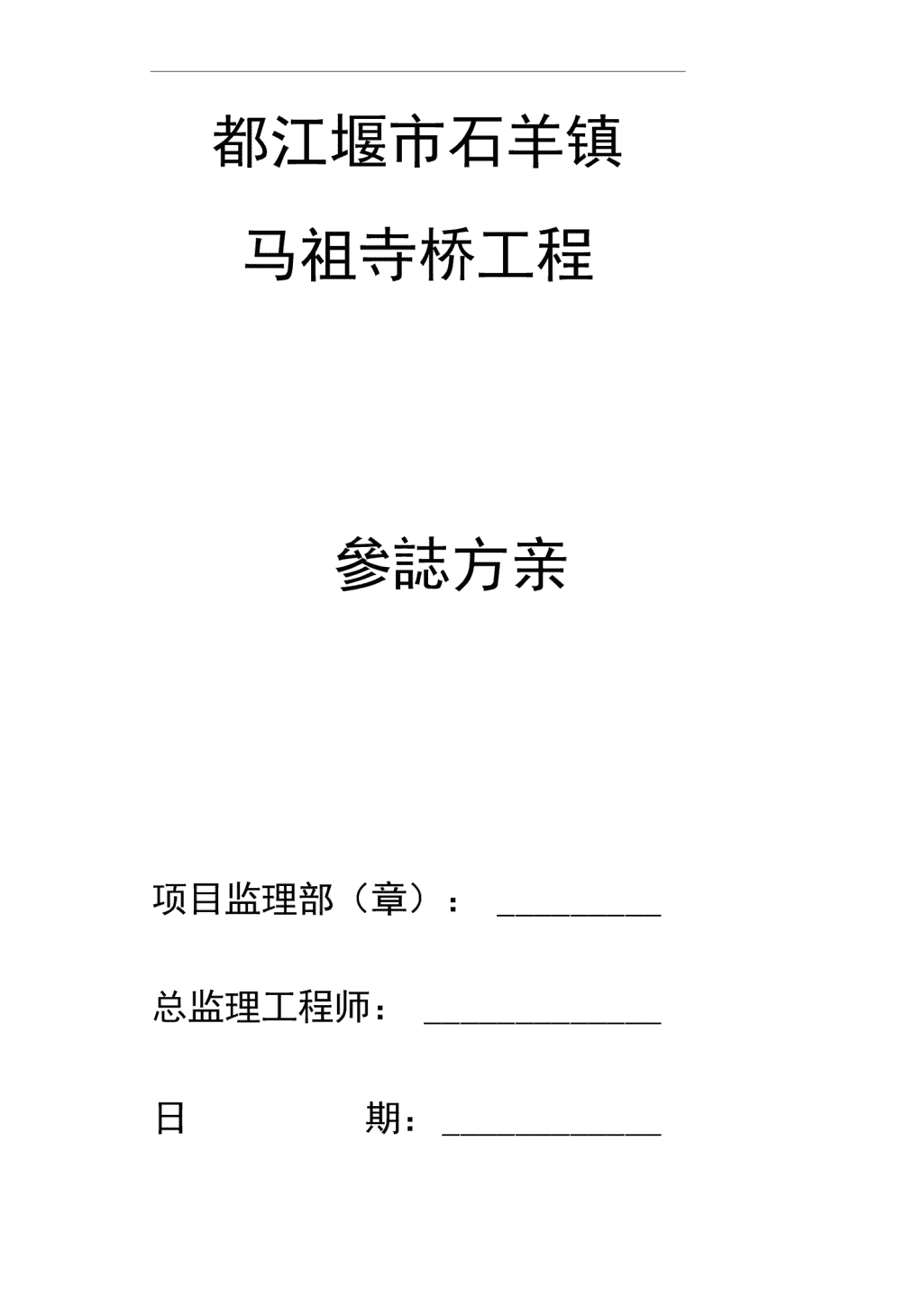

都江堰市石羊镇马祖寺桥工程參誌方亲项目监理部（章）：总监理工程师：日期：n第一章工程概况OOOOOO第二章监理旁站依据OOOOOO第三章监理工作程序OOOOOO第四章监理方式OOOOOO第五章监理内容和范围OOOOOO第六章旁站监理人员的职责OOOOOO第七章巡视、旁站控制要点＞00030附一、工程施工旁站监理制度附二、旁站监理记录表填写要求n一、工程概况1・1工程名称：都江堰市石羊镇马祖寺桥丁程1.2工程地址：都江垠市石羊镇1・3建设单位：都江堰市石羊镇人民政府1・4设计单位：四川新川公路勘察设计有限公司1.5监理单位：四川蜀宏监理事务所1.6施T单位：四川省都江垠市建设T程公司二、旁站监理依据1、《公路工程技术标准》(JTGB01—2003)；2、《公路桥涵设计通用规范》(JTGD60—2004)；3、《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTGD62-2004)；4、《公路桥涵地基与基础设计规范》(JTGD63—2007)；5、《城市桥梁T程施T与质量验收规范》(CJJ2—2008)；6、《公路桥梁抗震设计细则》(JTG/TB02-01-2008)；7、《四川省汶川地震灾区市、县、乡镇一般建设工程抗震设防地震动参数一览表》(四川省地震局2008.06)；8、《公路桥梁伸缩装置》(JT/T327-2004)；9、《公路桥梁板式橡胶支座》(JT/T663-2006)10、单项工程监理合同；11、施工图设计、设计说明书；12、桥梁工程招标文件和施工合同；13、其他有关文件。三、监理工作程序1.落实巡视、旁站监理人员，进行监理技术交底，配备必要的监理设施。2.在监理Z前，应对施工单位人员、施工机械设备、材料、施工方法及工艺或施工环境条件、质量管理体系及上一道工序质量报验等进行全面检查，并督促其及时全面履行现场质量责任，特别在旁站时应检查施工单位的有关现场管理人员、质量检查人员是否上岗。3.对需耍旁站的部位和工序、在具体条件(施工单位已经检查符合设计和规范耍求)时，施工单位现场施工负责人或质量检察员应在施工前24小时，通知项H监理机构的监理人员在约定的时间到施工现场实施旁站监理。及时准确、真实的按监理旁站记录表格式内容认真填写，必须有可追溯性。同吋旁站结朿后，施工单位的质检员也应在记录上签名确认。n1.在巡视、旁站监理过程屮，发现有违反设计文件施T承包合同和强制性标准条文的行为时，应及时制止并督促整改，同时发现施工质量和安全隐患时，应按规定程序及时上报,并将整改处理的意见记录在案。2.总监理工程师或总监代表或专业监理工程师应根据巡视、旁站检查记录，确认某部位或工序的工程质量。四、监理方式1、一般采用现场监督、检查的方式。具体方法是：一是冃测——凭经验用视觉观测具施工质量；二是实测一一采用线垂吊、直尺量、器具卡；三是抽验一一采用测试仪器或设备等检测手段，对实物抽样检验，以判断施工质量。2、旁站监理工作为质量控制手段Z-,必须与巡视、平行检查等方法综合运用。3、发现质量和安全隐患，除督促施工单位及时整改外，还及时向项冃总监或总监代表或专业监理工程师汇报，有重大质量安全事故应立即书面向有关单位报告。4、项冃监理机构根据本工程项冃类型、规模和特点，对涉及结构安全的重点部位和工序隐蔽T程和施工中发现的质量安全问题作音像资料应准确、完整和真实，使工程竣丁后提供的音像资料能全面反映主要旁站监理内容、工程总体质量控制情况和工程施丁过程中出现的质量安全问题处理情况。五、监理的内容和范围1、旁站监理内容：1）检查施工•单位质量保证体系中管理人员的到位情况，检查特种作业人员持证上岗情况以及操作工人的安全防护设施是否齐全。2）检查主耍机械设备名称、规格、数量是否与施工单位报验并经项冃监理机构审批的设备一致，施工机具设备运转是否正常。3）检查所用的施工材料是否与施丁•单位报验并经项ri监理机构审批的相一致。4）检查施工环境是否会对工程质量和安全存在不利影响。2、旁站监理范用：涉及工程的安全和使用功能的关键部位和工序，均应实行旁站监理及实施过程的巡视检查。其监理的主要范围是：1）工程测量：测量控制基准点、标高。n2）基础工程：承载力检测、施丁•缝、沉降缝处理、基础回填土。3）混凝土结构工程：混凝土浇筑、塌落度、试块制作和养护、施T缝、伸缩缝处理、立模、拆模。4）工程材料的进场验收和见证取样送样检验。5）新技术、新工艺、新材料、新设备的试验过程。6）关键部位关键T序隐蔽工程的隐蔽过程。7）施工过程中出现严重质量问题和质量事故处理过程。8）防渗漏措施的实施过程。六、旁站监理人员的职责1、检查施丁•企业现场质检人员到岗、特殊T种人员持证上岗以及施工机械、建筑材料准备情况。2、在现场跟班监督关键部位、关键T序的施工执行施T方案以及丁程建设强制性标准情况。3、检查现场建筑材料、建筑构配件、设备和商品混凝土的质量检验报告等，并可在现场监督施工企业进行检验或者委托具有资格的第三方进行复验。4、做好旁站监理记录和监理日记，保存旁站监理原始资料。七、巡视、旁站控制要点1、混凝土浇筑质量监理控制耍点混凝土浇筑质量主耍控制混凝土强度耍达到设计强度耍求，为此必须从水泥、粗、细骨料、用水等原材料质量开始至混凝土拌和质量、成型养生施工全过程进行监控。严控混凝土拌合质量要从抓拌和设备入手，计量准确，拌和均匀，级配符合设计要求。为防止混凝土构件出现底板裂缝，监理要特别注意预制底模稳定，确保在浇筑中不出现不均匀沉降；为防止梁体混凝土出现裂缝、裂纹等，监理还应注意水泥品种、性能指标、优化级配、加强养生等措施。监理还耍监控混凝土运输过程屮产生离析，选择合理运输方式和浇筑方式。为防止混凝土表面岀现蜂窝、麻面、气孔等病害，严控模板拼装质量，注意振捣器布设和振捣时间，确保混凝土质量内实外光。混凝土浇筑前耍认真检查钢筋数量、间距，焊接质量接头位置、钢筋保护层、钢筋骨架整体情况等。监理应认真检查梁体预埋构件、预埋钢筋的位置和牢固程度，防止预埋构件和钢筋变位;n加强预制梁的养生，保持混凝土体湿度和养生时间的监控，这是确保混凝土质量的重要条件。2、桥面铺装的监理要点桥面排水不畅是造成桥面铺装早期破坏的主耍原因，因此，监理要认真检查桥面排水系统，浅水孔孔口高程必须低于桥而铺层高程，此便使桥而水和渗入路面水顺畅排岀桥体；监控路而防水层的施丁质量，防止渗入水渗入混凝土表层造成桥而铺装层表层翻浆；监控桥而防水层的施工质量，使渗入水沿防水层排入浅水孔，以使渗入水从浅水孔排出桥体外。附表一：工程施工旁站监理制度1、为了加强对工程质量、安全的监督，尽早发现事故的苗头，杜绝或减少质量问题和安全事故的产生，消除质量安全隐患，实现工程质量冃标，特制定本制度。2、本制度所称工程施工旁站监理（以下简称旁站监理），是指监理人员在工程施工阶段监理中，对关键部位、关键工序的施工质量和安全实施全过程现场跟班的监督活动。3、项冃监理机构应根抑工程的实际情况制定旁站监理方案，明确旁站监理的范围、内容、程序和旁站监理人员职责等。旁站监理方案应当送公司总部、建设单位和施T单位各一份并口留一份。4、施工单位根据项冃监理机构制定的旁站监理方案，在需要实施旁站监理的关键部位、关键工序进行施工前24小时，应当书面通知本工程的项冃监理机构，项冃监理机构应当安排旁站监理人员按照旁站监理方案实施旁站监理。5、旁站监理在总监代表的指导下，由现场监理人员负责具体实施。6、旁站监理人员的主耍职责是：1）检查施工单位现场质检人员到岗、特殊工种人员持证上岗以及施工机械、建筑材料准备情况；2）衣现场跟班监督关键部位、关键工序的施T执行施工方案以及工程建设强制性标准情况；3）核查进场建筑材料、建筑构配件、设备和商品混凝土的质量检验报告等，并可在现场监督施工单位进行检验或者委托具有资格的第三方进行复验；4）做好旁站监理记录和监理日记，保存旁站监理原始资料。7、旁站监理人员应当认真履行职责，对需要实施旁站监理的关键部位、关键工序在施工现场跟班监督，及时发现和处理旁站监理过程中出现的质量问题，如实准确地做好旁站监理记录。凡旁站监理人员和施工单位现场质检人员未在旁站监理记录（见附件）上签字的，不得进行下一道工序施工。8、旁站监理人员实行旁站监理时，发现施工单位有违反施丁方案和T程建设强制性标准行为n的，有权责令施工单位立即整改；发现其施工活动已经或者可能危及工程质量的，丿卫当及时向片长或者总监代表报告，由片长或总监代表下达局部暂停施丁•指令或者采取其他应急措施。9、旁站监理记录是总监理工程师或者总监代表依法行使有关签字权的重要依据。对于需耍旁站监理的关键部位、关键工序施工，凡没有实施旁站监理或者没有旁站监理记录的，总监理T程师或者总监代表不得在相应文件上签字。附表二：旁站监理记录表填写要求1、旁站监理记录表应真实、及时、准确全面反映T程关键部位和关键工序的有关情况。文字书写应工整、清晰，语言表达应简明扼要，措辞严谨。旁站监理记录应尽量采用专业术语，不用过多的修饰词语，更不耍夸大其词。涉及到数量的地方，应定清准确的数字。2、旁站监理记录表基本情况栏填写耍求基本情况包括日期及气候，旁站监理的部位或工序，旁站监理起止时间，建设各方签名等。1.1口期写旁站监理当天时间。气候包括阴、睛、雨、和温度变化、风力等。准确的天气情况，可以使监理人员判断旁站部位是否具备作业的天气条件或根据天气情况要求施工单位采取相应的作业措施。如电渣压力焊在雨天不宜进行施焊，必须施焊时，应采取有效的遮蔽措施，焊后未冷却的接头，应避免碰到雨水。如果施工过程中发生天气的骤然变化，这些情况也应真实记录下来，如施工遇雨、风力增大。2.3旁站监理的部位或工序应详细写清所在部位的轴线、标高等。2.4旁站监理起止时间应记录旁站监理的开始时间和结束时间，对于长时间连续的混凝土浇灌工程，旁站监理人员可根据实际情况选择关键部位或丁•序做旁站监理，不要求进行全天候的跟班监督检查。2.5建设各方签名包括施工单位质检员和旁站监理人员的签名，在一个时间段的旁站监理结束后，必须由上述人员在现场完成此项工作。3、施工情况栏填写耍求包括关键部位或关键工序的施工过程情况，试验与检验情况，设备、材料的使用情况，质量保证体系运行情况等。2.1关键部位或关键工序的施工过程情况主耍记述关键部位或关键工序的施工方法、施工工艺及施工前施工单位制定的质量保证措施的执行情况。如电渣压力焊旁站记录应记述焊接时的电流、电压、通电时间及防止出现轴线偏移而采取的矫直钢筋端部、正确安装夹具和钢筋、避免过大的顶压力等质量保证措施的执行情况。n3.2试验与检验情况主要记述旁站过程中所做的与旁站有关的试验与检验情况，如人工挖孔灌注桩混凝土塌落度的测定、混凝土试块的取样、混凝土原材料的计量、钢筋焊接件的取样等。3.3机械设备使用情况主要记述施工时使用的主耍设备名称、规格、数量，与施工单位报验并经项冃监理机构审批的设备是否一致，施工机械设备运转是否正常。3.4材料使用情况主耍记录关键部位或关键工序实用的主耍材料的名称、型号、厂家、实用3.5质量保证体系运行情况主要记述旁站过程中施丁•单位质量保证体系的管理人员是否到位，是否按事先的耍求对关键部位或关键工序进行检查，是否对不符合操作耍求的施丁人员n进行督促，是否对出现的问题进行纠正。3.6若工程因意外情况发生停工，应写清停工原因及施丁单位所做的处理。4、监理情况栏填写耍求监理情况栏M简略记录旁站监理人员在旁站监理过程屮发生的情况，包括施工过程情况，试验与检验情况，设备、材料的使用情况，质量保证体系运行情况等方面的检查与监督，施工单位提岀的问题及监理人员的冋复，建设单位、总监理工程师或总监代表对旁站监理人员的指示，旁站监理的效果等。5、发现问题栏填写耍求记录在施工过程中，施工单位违反施T.规范、技术标准及相关规程而进行施工操作等问题，包括安全、质量等方面。如在锤击预制管桩的施工过程中，发生桩尖焊接不符合要求、桩机架及桩身垂直度偏差过大、桩驳接焊缝不饱满、桩位偏移、焊缝冷却时间不够、未达到收锤标准就停止锤击、边打桩边拖桩等都须有详细的记载。6、处理意见栏填写要求记载针对所发现的问题旁站监理人员在现场做的各种指令及建议，项冃监理机构所做的指示及应急措施以及施工单位的执行情况等。
