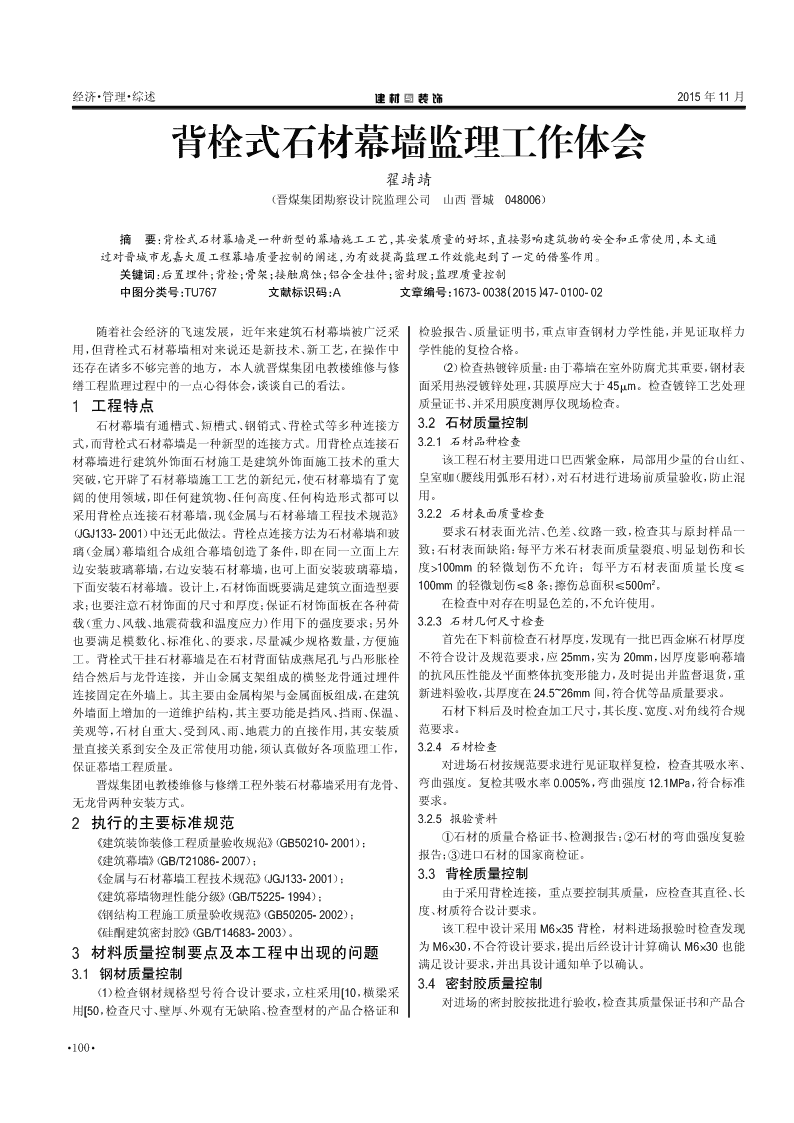

经济·管理·综述建材与装饰2015年11月背栓式石材幕墙监理工作体会翟靖靖（晋煤集团勘察设计院监理公司山西晋城048006）摘要：背栓式石材幕墙是一种新型的幕墙施工工艺，其安装质量的好坏，直接影响建筑物的安全和正常使用，本文通过对晋城市龙嘉大厦工程幕墙质量控制的阐述，为有效提高监理工作效能起到了一定的借鉴作用。关键词：后置埋件；背栓；骨架；接触腐蚀；铝合金挂件；密封胶；监理质量控制中图分类号：TU767文献标识码：A文章编号：1673-0038（2015）47-0100-02随着社会经济的飞速发展，近年来建筑石材幕墙被广泛采检验报告、质量证明书，重点审查钢材力学性能，并见证取样力用，但背栓式石材幕墙相对来说还是新技术、新工艺，在操作中学性能的复检合格。还存在诸多不够完善的地方，本人就晋煤集团电教楼维修与修（2）检查热镀锌质量：由于幕墙在室外防腐尤其重要，钢材表缮工程监理过程中的一点心得体会，谈谈自己的看法。面采用热浸镀锌处理，其膜厚应大于45μm。检查镀锌工艺处理1工程特点质量证书、并采用膜度测厚仪现场检查。石材幕墙有通槽式、短槽式、钢销式、背栓式等多种连接方3.2石材质量控制式，而背栓式石材幕墙是一种新型的连接方式。用背栓点连接石3.2.1石材品种检查材幕墙进行建筑外饰面石材施工是建筑外饰面施工技术的重大该工程石材主要用进口巴西紫金麻，局部用少量的台山红、突破，它开辟了石材幕墙施工工艺的新纪元，使石材幕墙有了宽皇室咖（腰线用弧形石材），对石材进行进场前质量验收，防止混阔的使用领域，即任何建筑物、任何高度、任何构造形式都可以用。采用背栓点连接石材幕墙，现《金属与石材幕墙工程技术规范》3.2.2石材表面质量检查（JGJ133-2001）中还无此做法。背栓点连接方法为石材幕墙和玻要求石材表面光洁、色差、纹路一致，检查其与原封样品一璃（金属）幕墙组合成组合幕墙创造了条件，即在同一立面上左致；石材表面缺陷：每平方米石材表面质量裂痕、明显划伤和长边安装玻璃幕墙，右边安装石材幕墙，也可上面安装玻璃幕墙，度＞100mm的轻微划伤不允许；每平方石材表面质量长度≤100mm的轻微划伤≤8条；擦伤总面积≤500m2。下面安装石材幕墙。设计上，石材饰面既要满足建筑立面造型要求；也要注意石材饰面的尺寸和厚度；保证石材饰面板在各种荷在检查中对存在明显色差的，不允许使用。载（重力、风载、地震荷载和温度应力）作用下的强度要求；另外3.2.3石材几何尺寸检查也要满足模数化、标准化、的要求，尽量减少规格数量，方便施首先在下料前检查石材厚度，发现有一批巴西金麻石材厚度工。背栓式干挂石材幕墙是在石材背面钻成燕尾孔与凸形胀栓不符合设计及规范要求，应25mm，实为20mm，因厚度影响幕墙结合然后与龙骨连接，并由金属支架组成的横竖龙骨通过埋件的抗风压性能及平面整体抗变形能力，及时提出并监督退货，重连接固定在外墙上。其主要由金属构架与金属面板组成，在建筑新进料验收，其厚度在24.5~26mm间，符合优等品质量要求。外墙面上增加的一道维护结构，其主要功能是挡风、挡雨、保温、石材下料后及时检查加工尺寸，其长度、宽度、对角线符合规美观等，石材自重大、受到风、雨、地震力的直接作用，其安装质范要求。量直接关系到安全及正常使用功能，须认真做好各项监理工作，3.2.4石材检查保证幕墙工程质量。对进场石材按规范要求进行见证取样复检，检查其吸水率、晋煤集团电教楼维修与修缮工程外装石材幕墙采用有龙骨、弯曲强度。复检其吸水率0.005%，弯曲强度12.1MPa，符合标准无龙骨两种安装方式。要求。2执行的主要标准规范3.2.5报验资料①石材的质量合格证书、检测报告；②石材的弯曲强度复验《建筑装饰装修工程质量验收规范》（GB50210-2001）；报告；③进口石材的国家商检证。《建筑幕墙》（GB/T21086-2007）；《金属与石材幕墙工程技术规范》（JGJ133-2001）；3.3背栓质量控制《建筑幕墙物理性能分级》（GB/T5225-1994）；由于采用背栓连接，重点要控制其质量，应检查其直径、长《钢结构工程施工质量验收规范》（GB50205-2002）；度、材质符合设计要求。《硅酮建筑密封胶》（GB/T14683-2003）。该工程中设计采用M6×35背栓，材料进场报验时检查发现为M6×30，不合符设计要求，提出后经设计计算确认M6×30也能3材料质量控制要点及本工程中出现的问题满足设计要求，并出具设计通知单予以确认。3.1钢材质量控制3.4密封胶质量控制（1）检查钢材规格型号符合设计要求，立柱采用[10，横梁采对进场的密封胶按批进行验收，检查其质量保证书和产品合用[50，检查尺寸、壁厚、外观有无缺陷、检查型材的产品合格证和·100·n2015年11月建材与装饰经济·管理·综述格证，生产日期及限用日期，同时每批密封胶要求采用同一品直线度、缝宽度等，利用背栓连接件对石材位置进行微调，以保牌，并见证取样复验密封胶的污染性符合要求。证石材安装质量。3.5连接件质量控制（6）特别注意审核沉降缝、转角、窗台、女儿墙压顶等特别部所有连接件除不锈钢外，其他钢材应进行表面热浸镀锌或其位的细部处理是否完善，能否满足防渗漏要求，在施工过程中要他防腐处理。转接件、连接件外观应平整，不得有裂纹、毛刺、凹做为监理要点，特别注意这些施工部位的施工质量。坑、变形等缺陷。开孔长度不应小于开孔宽度加40mm，孔边距离（7）注重细部节点安装，及时纠正不符合行为，如：检查发现不应小于开孔宽度的1.5倍；壁厚不得有负偏差。檐口上平面与立面石材用云石胶粘接，未按设计要求用角码固在检查中，发现开孔尺寸不符合要求，及时提出予以更换。定，提出后得到整改。3.6保温材料验收（8）加强隐蔽工程验收检查进场的聚苯乙烯保温板，发现其密度不够，提出后重新①构件与主体结构的连接节点的安装：a.连接件规格尺寸；b.选厂家购进合格产品。连接件与埋件焊接质量；c.连接件与埋件的防腐处理。②幕墙四周、幕墙内表面与主体结构之间间隙节点的安装：4监理过程控制要点及纠正的主要问题a.防火材料应有牢靠措施固定，高度满足设计要求；b.防火材料、4.1认真审查图纸及时提出设计中存在的不足保温材料要铺设均匀、整齐，不得漏铺。（1）幕墙工程中防雷设计是确保结构安全的重要环节之一，在③幕墙伸缩缝、沉降缝、防震缝及墙面转角节点的安装：a.图纸自审中发现图纸中防雷设计不完善，及时通过《监理工作联按图施工，与整个立面协调统一；b.保持其变形情况下有可靠的系单》的形式与设计方沟通补充完善防雷设计，完工后经测试电密封性。阻值达到要求，保证了结构使用的安全性。④幕墙防雷接地节点安装：a.逐个验收防雷接地节点的施工（2）该幕墙骨架工程采用后置埋件与主体结构相接，根据《建质量；b.通过电阻测试验收，接地电阻不大于1Ω。筑装饰装修工程质量验收规范》第9.4.5条规定：后置埋件的拉⑤防火、保温材料填充：应饱满、均匀。表面应密实、平整。拔力应经设计计算确定，而设计未明确，无法对检测试验结果进（9）做好石材表面质量控制行确认，通过与设计沟通后，明确了拉拔力参数。在打云石胶时，控制胶缝宽窄一致，深浅均匀、表面光滑、顺4.2加强过程控制及时纠正施工过程中的质量问题直；石材表面及时清洗、刷防水剂。（1）见证检测后置埋件的拉拔力：有龙骨干挂石材为后置埋以上只是一些粗浅体会，还有很多不足之处，背栓式石材幕件，用10mm厚钢板，上用4个直径12mm，化学锚栓固定于混凝墙施工是一种新型的施工工艺，工程质量控制的好坏，直接影响土结构上，根据不同部位有代表性地取三点进行见证检测；无龙到建筑物的使用的安全性、寿命、功能效用及美观。如何进行质骨干挂石材采用不锈钢锚接件用植筋胶将其固定于混凝土结构量控制，监理控制的效果如何，对工程质量起着举足轻重的作内，也根据不同部位分别取三点进行现场见证检测，经检测拉拔用，因此针对这项新型的施工工艺，要在监理工程中采取面中有力值达到设计要求。点、点中取重相结合的原则才能更好的发挥监理在控制工作中（2）控制骨架安装质量，及时纠正了不符合设计及规范要求的效能，才能更好的保证工程的施工质量。的行为。①检查发现幕墙立柱下支撑点与角码连接处未开长远孔，起收稿日期：2015-11-9不到伸缩作用，提出后补开孔，保证了施工质量。作者简介：翟靖靖（1979-），女，注册监理工程师，主要从事房建②西侧石材幕墙立柱与埋件连接采用槽钢焊接连接（应开孔工程监理工作。用螺栓连接，有伸缩空间），不符合要求，提出后进行了整改。③立柱是主要受力构件，立柱上下焊接处不牢，影响结构安全，提出了补救措施并监督整改。④钢横梁与铝合金角码接触处未采取防电化腐蚀措施，提出后在其接触部位增加涂刷沥青漆。⑤控制骨架安装尺寸：因其安装尺寸直接影响石材安装位置的准确，从而影响石材安装效果，应重点检查立柱与横梁的间距，垂直度及平整度。（3）控制骨架钢材表面质量，要求钢材表面采用热浸镀锌处理，其膜厚应大于45μm，以保证其耐久性、耐腐蚀性，在施工过程中控制其不被破坏，如：角码与后置埋件焊接处镀锌层破坏，横梁与立柱焊接时局部焊锌层破坏，均要求补刷防锈漆或银粉漆。（4）控制背栓孔开孔质量：重点检查开孔位置、孔的深度（孔深应在12~14mm间），因这两指标直接影响石材受力。（5）安装石材时必须挂线控制，控制石材垂直度、平整度、缝·101·
