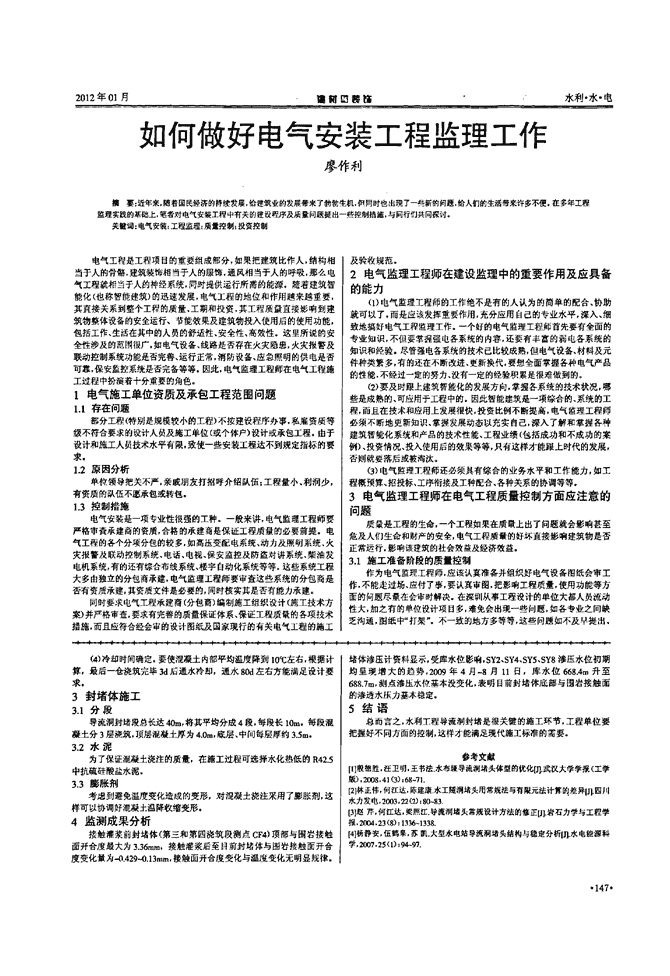

2012年01月翟葡日嚣住水利·水·电如何做好电气安装工程监理工作廖作利摘要：近年来．随着国民经济的持续发展。给建筑业的发展带来了勃勃生帆，但同时也出现了一些新的问题，给人们的生活带来许多不便。在多年工程监理实践的基础上，笔者对电气安装工程中有关的建设程序及质量问题提出一些控制措旅，与同行们共同探讨。关键词：电气安装i工程监理i质量控制；投资控制电气工程是工程项目的重要组成部分，如果把建筑比作人，结构相当于人的骨骼，建筑装饰相当于人的服饰，通风相当于人的呼吸。那么电气工程就摆当于人的种经系统，同时提供运行所需的能源。随着建筑智能化(也称智能建筑)的迅速发展，电气工程的地位和作用越来越重要，其直接关系到整个工程的质量、工期和投资，其工程质量直接影响到建筑物整体设备的安全运行、节能效果及建筑物投入使用后的使用功能，包括工作、生活在其中的人员的舒适性、安全性、高效性，这里所说的安全性涉及的范围很广．如电气设备、线路是否存在火灾隐患，火灾报警及联动控制系统功能是否完善、运行正常，消防设备、应急照明的供电是否可靠，保安监控系统是否完备等等。因此．电气监理工程师在电气工程施工过程中扮演着十分重要的角色。l电气施工单位资质及承包工程范围问题1．1存在问题部分工程(特别是规模较小的工程)不按建设程序办事，私雇资质等级不符合要求的设计人员及施工单位(或个体户)设计或承包工程。由于设计和施工人员技术水平有限，致使一些安装工程达不到规定指标的要求。1．2原因分析单位领导把关不严．亲戚朋友打招呼介绍队伍；工程量小、利润少，有资质的队伍不愿承包或转包。1．3控制措施电气安装是一项专业性很强的工种。一般来讲，电气监理工程师要严格审查承建商的瓷质，合格的承建商是保证工程质量的必要前提。电气工程的各个分项分包的较多．如高压变配电系统、动力及照明系统、火灾报警及联动控制系统、电话、电视、保安监控及防盗对讲系统．柴油发电机系统，有的还有综合布线系统、楼宇自动化系统等等。这些系统工程大多由独立的分包商承建．电气监理工程师要审查这些系统的分包商是否有资质承建，其资质文件是必要的，同时核实其是否有能力承建；同时要求电气工程承建商(分包商)编制施工组织设计(施工技术方案)并严格审查。要求有完善的质量保证体系、保证工程质茸的各项技术措旌，而且应符合经会审的l最计图纸及国家现行的有关电气工程的施工及验收规范。2电气监理工程师在建设监理中的重要作用及应具备的能力(1)电气监理工程师的工作绝不是有的人认为的简单的配合、协助就可以了，而是应该发挥重要作用，充分应用自己的专业水平，深入、细致地搞好电气工程监理工作。一个好的电气监理工程师首先要有全面的专业知识，不但要掌握强电各系统的内容，还要有丰富的弱屯各系统的知识和经验。尽管强电各系统的技术已比较成熟，但电气设备、材料及元件种类繁多，有的还在不断改进、更新换代．要想全面掌握各种电气产品的性能．不经过一定的努力、没有一定的经验积累是很难做到的。(2)要及肘跟上建筑智能化的发展方向。掌握各系统的技术状况．哪些是成熟的、可应用于工程中的。因此智能建筑是一项综合的、系统的工程，而且在技术和应用上发展很快，投资比例不断提高，电气监理工程师必须不断地更新知识、掌握发展动态以充实自己．深入了解和掌握各种建筑智能化系统和产品的技术性能、工程业绩(包括成功和不成功的案例)、投资情况、投入使用后的效果等等，只有这样才能跟上时代的发展，否则就要落后或被淘汰。(3)电气监理工程师还必须具有综合的业务水平和工作能力，如工程概预算、招投标、工序衔接及工种配合、各种关系的协调等等。3电气监理工程师在电气工程质量控制方面应注意的问题质量是工程的生命，一个工程如果在质鼍上出了问题就会影响甚至危及人们生命和财产的安全，电气工程质量的好坏直接影响建筑物是否正常运行．影响该建筑的社会效益及经济效益。3．1施工准备阶段的质量控制作为电气监理工程师．应该认真准备并组织好电气设各图纸会审工作，不能走过场、应付了事，要认真审图，把影响工程质量，使用功能等方面的问题尽量在会审时解决。在深圳从事工程设计的单位大都人员流动性大，加之有的单位设计项目多，难免会出现一些问题，如各专业之间缺乏沟通，图纸中“打架”。不一致的地方多等等，这些问题如不及早提出，“)冷却时间确定。要使混凝土内部平均温度降到lO‘c左右．根据计算，最后一仓浇筑完毕3d后通水冷却，通水80d左右方能满足设计要求。3封堵体施工3．1分段导流洞封堵段总长达40m，将其平均分成4段，每段长lore。每段混凝土分3层浇筑，顶层混凝土厚为4．Om，底层、中问每层厚约3．5m．3，2水泥为了保证混凝土浇注的质量．在捕工过程可选择水化热低的E42．5中抗硫硅酸盐水泥。3．3膨胀剂考虑到避免温度变化造成的变形，对混凝土浇注采用了膨胀剂，这样可以协调好混凝土温降收缩变形。4监测成果分析接触灌浆前封堵体(第三和第四浇筑段测点CF4)项部与围岩接触面开合度最大为3．36ram，接触灌浆后至目前封堵体与围岩接触面开合度变化量为-04294)．13ram．接触面开台度变化与温度变化无明显规律。堵体渗压计资料显示，受库水位影响．SY2、SY4、SY5、SY8渗压水位初期均呈现增大的趋势，2009年4月一8月11日，库水位668．4m升至688．7m，测点渗压水住基本没变化，表明目前封堵体底部与围岩接触面的渗透水压力基本稳定。5结语总而言之，水利工程导流洞封堵是很关键的旆工环节，工程单位要把握好不同方面的控制，这样才能满足现代施工标准的需要。参考文献【I】殷德胜，汪卫明。王书法水布垭导流洞堵头体型的优化叽．武汉大学学报(工学版)．2008，41(3)；6s-71．[2】林正伟，何江达．陈建康水工隧洞堵头用常规法与有限元法计算的差异IJl四川水力发电，2003．22(2)：s0，83【3博芹，何江达t粱照江．导漉洞堵头常规设计方法的修正叨．岩石力学与工程学报，2004，23(8)：1336，1338．【4惭静安．伍鹤皋，苏凯．大型水电站导流洞堵头结构与稳定分析m水电能源科学，2007，25(1)：94，97．·147·n水利·水·电埋葡口嚣瞄2012年01月处理、影响的不仅是工程质量．还会因返工而影响工程进度和造价。审图时应注意几点：(1)高压、通讯、有线电视进户预埋套管的位置、标高是否合理；户外如果有照明、闭路监控摄像头(防盗报警探测器、公共广播等，也要预埋合适的套管．避免后期剔凿。(2)动力配电、控制设计是否与其他相关专业的耍求一致。(3)电缆桥架、插接母线、线槽等的位置、标高是否合理及便于安装，避免与风管、水管学‘打架”。(4)预留套管、洞口是否有合理的平面布置图，标高、尺寸是否标注清楚。(5)浴室等特殊场所的安全保护是否符合规范及验收的要求。以前一些工程的设计者往往忽视这方面的要求，在浴缸的上方(即民用建筑电气设计规范规定的1区)设计有排气扇插座，丽质量监督部门在这方面要求较严，影响丁验收，最后不得不取消或移位。如果及早发现．将插座标高改为大于2．25m就可避免上述问题。总之。在审图时要做的细致工作还很多，这里不一一列举。电气监理工程师不要只停留在照图施工的水平，要全面熟悉设计图纸．努力井善于发现图纸中的不足，及时提出、处理，对业主而言是维护其利益，对自己也是提高。3．2施工阶段的质量控制电气监理工程师监理的依据是会审后的电气设计图纸，国家现行的有关电气工程的施工及验收规范，地方有关工程建设的法规、文件，经审批的施工组织设计(施工技术方案)。施工中若发现图纸问题应及时提出并处理，不允许未经同意私自变更设计。要求承建商严格作好“三检”，抓住关键部位，对其实旅旁站监理。严格推行规范化监理程序，编制符合规范、工艺标准、可操作的质量控制程序．这一作法一定要在工程一开始就以书面形式通知承建商．万事开头难．只有严格地开好头才能为以后工作的顺利开展打好基础。平时注意资料整理和积累。3．2．1主体施工阶段重点注意以下几个问题：(1)严把电气管材．线盒的质量关，将不合格材料拒之于工程之外。如镀锌钢管的壁厚，厚管不小于Z5mm，薄管不小于1．5ram，镀锌层应完好．PVC管25以下。壁厚不小于1．gram；必须是阻燃型。承建商每次进材料都应填报审表，经审查同意后方能用于工程，防止中间改换不合格材料。Q)为不影响结构、保证保护层厚度．预埋电线管不能敷设在钢筋的外倒．管路在同一处交叉不能超过三条，线臂不能并排绑扎在一起。(3)管与管、管与盒连接应牢固、紧密，要防止堵塞，绑扎必须牢固。“)现在工程设计大多采用阻燃PVC管暗敷．在材料搬审时往往只注意线管、线盒的审查而忽视了一个小的细节一连接用的胶水。如果胶水不合格，即使再好的材料、再严格的工艺要求也保证不了连接的质量，连接不牢，导致混凝土振捣时接头脱落。监理时要特别注意胶水的质量，可以要求承建商选几种样品．现场进行试验．符合要求才能选用，(5)浇注混凝土时，要求承建商有电工跟班，及时处理被压坏的线管、线盒。(6)均压环、避霄带、防雷引下线等是否漏焊，焊接长度是否满足规范及设计要求。每处都要仔细检查，特别是结构转换层，由于柱子主筋调整，防雷引下线容易错焊、漏焊，所以电气监理工程师要提醒承建商引起重视，建议作为旁站监理内容，认真检查、验收。(7)认真做好隐蔽验收及隐蔽签证．未经电气监理工程师在隐蔽验收单上签字．不得进行下道工序，防止流于形式。32．2安装及调试阶段重点注意以下几个问题：(1)要求承建商对配电箱、线盘内压线要先做样板．布线整齐、压接牢固，多股线涮锡．然后再全面展开，防止做了大量工作后才发现存在的问题，返工困难，而且影响进度。(2)接地线的连接，接地端子的预留应符合规范要求：把外金属门窗、栏杆防侧击雷作为关键，搞好工序衔接．防止遗漏：设备外壳接地应完善，监理过程中要注意一些细节上的做法。0)要求承建商按程序进行，如所有电缆、插接母线、导线、设备必须经绝缘测试合格后方能送电调试，严禁舅y经验”、凭感觉贸然送电。“)设备运行调试要按先空载后带负荷、先单体后联动进行。·148·(5)重点检查吊顶内的线路，一定要穿管敷设，防止不穿管。(6)发电机自启动、与市电切换。双电源末端切换的调试．尽管实施时比较简单．但往往因承建商认为太简单、不重视或分包商之间协调不好而出现问题。(如：有的工程出现过，柴油发电机带不了负荷，只因开关的蘩定值未按设计要求设定；双电源末端切换箱在发电机供电时无法自动切换，只因二次回路主开关未打到自动位置；发电机供电回路未核对相序．因相序反了而导致电机反转。)电气监理工程师要将这部分的调试作为旁站监理的内容。(7)消防泵的控制，因涉及降压起动、现场手动、消防控制室手动、自动起动、备用互投等控制，胃往往涉及几家安装调试(供货)单位，很容易发生技术上、协调配台上的问题，加上个别设计存在一些小缺陷，影响调试和验收。电气监理工程师必须提前熟悉设计图纸及厂家提供的二次线路圈、控制原理赠，及早发现或预见可能发生的问题，并作出处理。这部分调试很关键，有时很小的一点问题就会影响整个消防工程的验收。总之，在旆工阶段质量控制方面需注意的细节问题很多，因个人工作方式的不同，所认为的关键点可能会有些不同．愿与各位同行共同探讨。4电气监理工程师在投资控制方面应注意的问题电气监理工程师直接接触电气设计图纸和工程的实际，最了解电气工程的进展和变化情况。电气监理工程师未必人人都是造价工程师．但都必须熟练地掌握工程概预算及造价控制方面的有关内容，全面熟悉业主与承建商(分包商)签定的合同条款．这足投资控制的基础，离开这一基础投资控制就无从谈起。一些工程招标时由招标方提供工程量清单，而又说明结算时以实际发生量为准，单价以施工期问平均信息价为准．这样量与价均未定，给监理工程师在投资控制上带来很大的麻烦，招标时的标底等于没多大作用，计算造价时一切都要从头来。电气监理工程师在投资控制过程中应注意的几个问题：(1)要清楚对同一项目采用不同处理方案后对投资产生的不同影响。不管业主是否委托设计监理，电气监理工程师都要从业主的经济利益出发，对电气设计中严格影响工程投资的部分仔细斟酌。比如在一些工程中变压器的总容量设计得偏大．工程投入使用后有的用不到一半，造成浪费。如果电气监理工程师及早向业主提出意见就可避免这方面的损失。(2)必须熟悉定额，防止重复取菏。妇焊接铜接线端子，定额内材料费己包括了接线端子的费用，不能另计主材贽：接地母线敷设已包括了挖、填土方的费用，对户外埋地敷设的接地线就不能另计挖、填土方的赞用：路灯、投光灯等的安装己考虑了高空作业因素，不能另取超高增加费等等。(3)熟悉工程量计算规则，防止工程量多算、多报。有的承建商申报时，线管、导线、电缆的量一旦报多了．就称是计算了损耗量的预留量，实际上定额中对线管、导线的损耗量已经计算在主材料赞用中了，对电缆等的损耗也明确规定了比例．不能随意调增。“)要求承建商对已完的分项工作及时报验，同时进行工程量计量毗便支付月度款，未经报验的分项工程不能作为月度付款申请的内容。(5)电气监理工程师应注意，报验的分项工作必须真正完成后才可计量工程量。比如灯具安装分项，内容应包括线路绝缘测试及灯具试亮工作，如果只安装完，未铡试绝缘或未试灯．均不能进行计量或支付全部款额。(6)严格控制现场签证，杜绝不台理签证。这就要求一定要全面熟悉业主与承建商签定的合同内容，比如合同价内是否己包括了要办签证的项目．合同中对单价、取费的规定，是否有让利(下浮)的规定等。5结语总之，作为一名合格的电气监理工程师．在对现场旖工质量的控制过程中，需以设计图纸、合同为监理依据，以施工规范、规程为准则．切实做好现场的电气安装工程监理工作，努力提高监理服务水平，并扮演好在建设单位与施工单位之问的角色。
