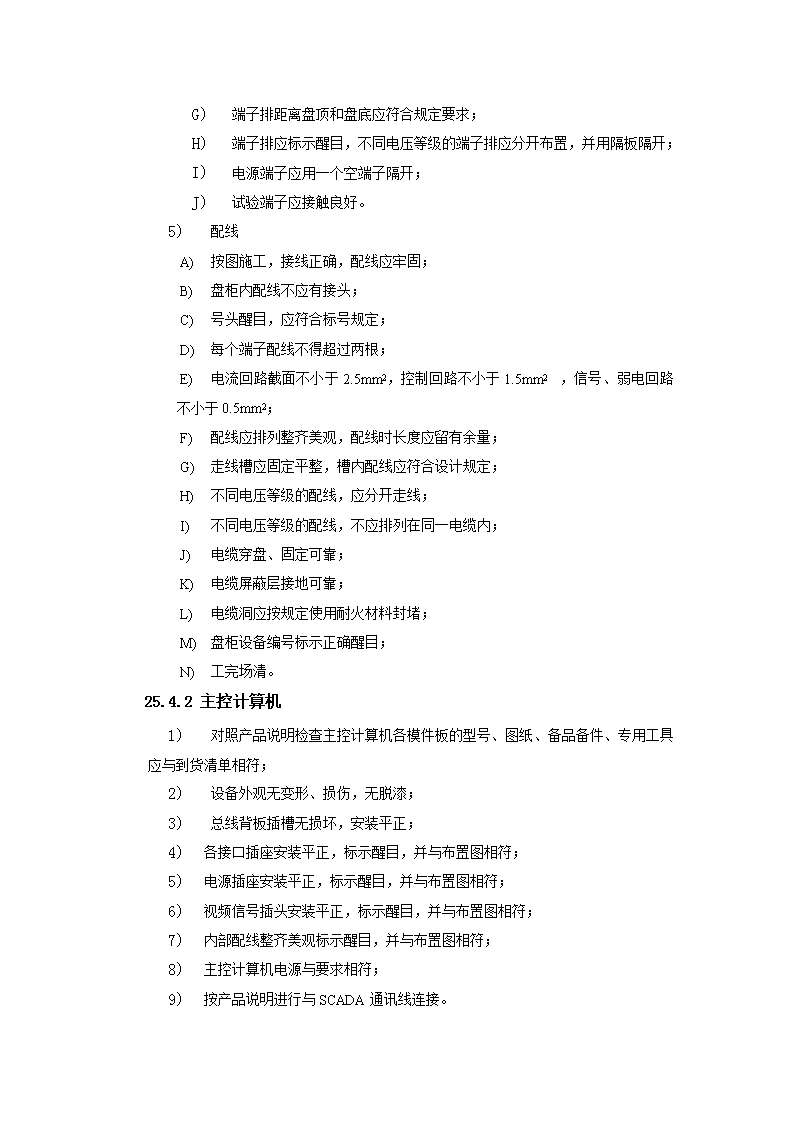

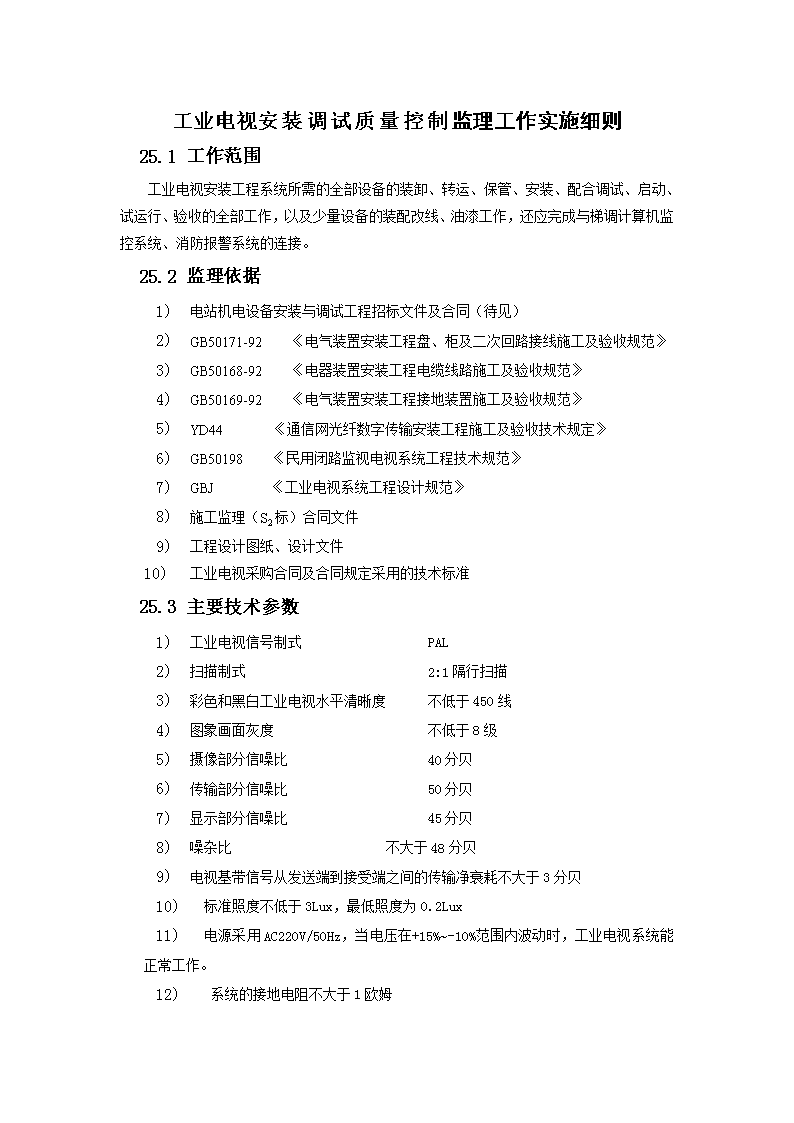

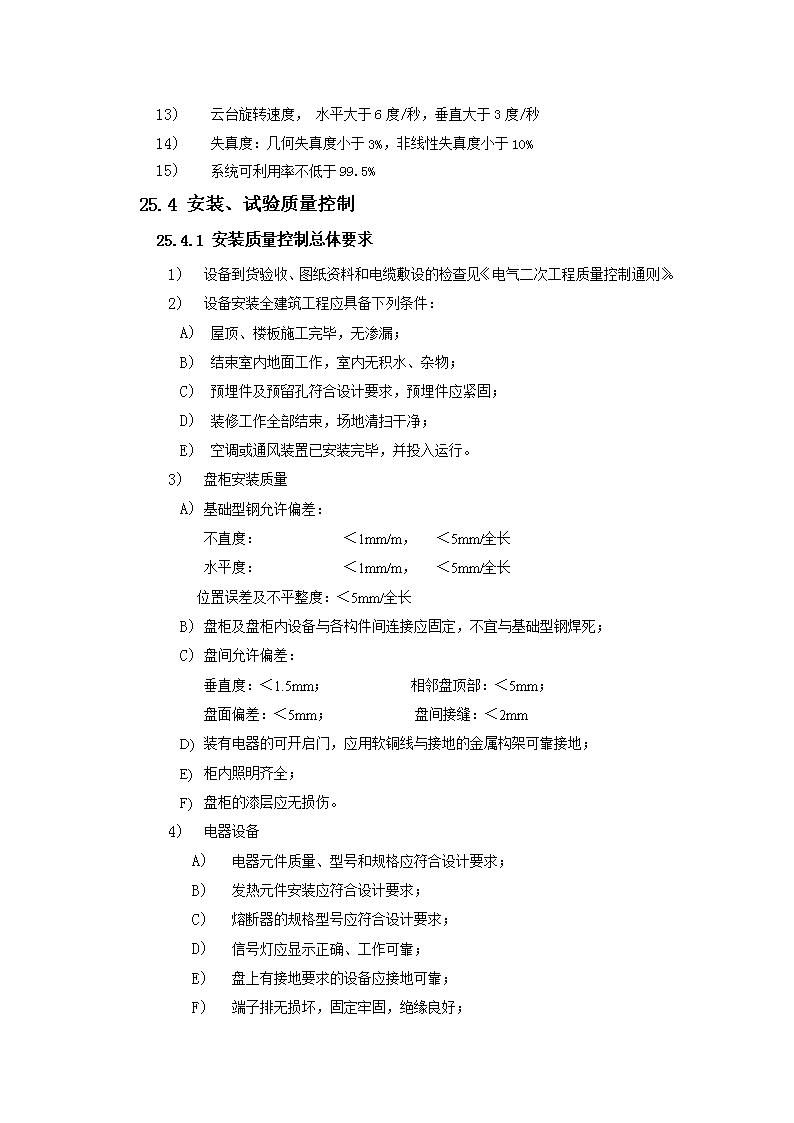

工业电视安装调试质量控制监理工作实施细则25.1工作范围工业电视安装工程系统所需的全部设备的装卸、转运、保管、安装、配合调试、启动、试运行、验收的全部工作，以及少量设备的装配改线、油漆工作，还应完成与梯调计算机监控系统、消防报警系统的连接。25.2监理依据1)电站机电设备安装与调试工程招标文件及合同（待见）2)GB50171-92《电气装置安装工程盘、柜及二次回路接线施工及验收规范》3)GB50168-92《电器装置安装工程电缆线路施工及验收规范》4)GB50169-92《电气装置安装工程接地装置施工及验收规范》5)YD44《通信网光纤数字传输安装工程施工及验收技术规定》6)GB50198《民用闭路监视电视系统工程技术规范》7)GBJ《工业电视系统工程设计规范》8)施工监理（S2标）合同文件9)工程设计图纸、设计文件10)工业电视采购合同及合同规定采用的技术标准25.3主要技术参数1)工业电视信号制式PAL2)扫描制式2:1隔行扫描3)彩色和黑白工业电视水平清晰度不低于450线4)图象画面灰度不低于8级5)摄像部分信噪比40分贝6)传输部分信噪比50分贝7)显示部分信噪比45分贝8)噪杂比不大于48分贝9)电视基带信号从发送端到接受端之间的传输净衰耗不大于3分贝10)标准照度不低于3Lux，最低照度为0.2Lux11)电源采用AC220V/50Hz，当电压在+15%~-10%范围内波动时，工业电视系统能正常工作。12)系统的接地电阻不大于1欧姆n1)云台旋转速度，水平大于6度/秒，垂直大于3度/秒2)失真度：几何失真度小于3%，非线性失真度小于10%3)系统可利用率不低于99.5%25.4安装、试验质量控制25.4.1安装质量控制总体要求1)设备到货验收、图纸资料和电缆敷设的检查见《电气二次工程质量控制通则》。2)设备安装全建筑工程应具备下列条件：A)屋顶、楼板施工完毕，无渗漏；B)结束室内地面工作，室内无积水、杂物；C)预埋件及预留孔符合设计要求，预埋件应紧固；D)装修工作全部结束，场地清扫干净；E)空调或通风装置已安装完毕，并投入运行。3)盘柜安装质量A)基础型钢允许偏差：不直度：＜1mm/m，＜5mm/全长水平度：＜1mm/m，＜5mm/全长位置误差及不平整度：＜5mm/全长B)盘柜及盘柜内设备与各构件间连接应固定，不宜与基础型钢焊死；C)盘间允许偏差：垂直度：＜1.5mm；相邻盘顶部：＜5mm；盘面偏差：＜5mm；盘间接缝：＜2mmD)装有电器的可开启门，应用软铜线与接地的金属构架可靠接地；E)柜内照明齐全；F)盘柜的漆层应无损伤。4)电器设备A)电器元件质量、型号和规格应符合设计要求；B)发热元件安装应符合设计要求；C)熔断器的规格型号应符合设计要求；D)信号灯应显示正确、工作可靠；E)盘上有接地要求的设备应接地可靠；F)端子排无损坏，固定牢固，绝缘良好；nA)端子排距离盘顶和盘底应符合规定要求；B)端子排应标示醒目，不同电压等级的端子排应分开布置，并用隔板隔开；C)电源端子应用一个空端子隔开；D)试验端子应接触良好。1)配线A)按图施工，接线正确，配线应牢固；B)盘柜内配线不应有接头；C)号头醒目，应符合标号规定；D)每个端子配线不得超过两根；E)电流回路截面不小于2.5mm2，控制回路不小于1.5mm2，信号、弱电回路不小于0.5mm2；F)配线应排列整齐美观，配线时长度应留有余量；G)走线槽应固定平整，槽内配线应符合设计规定；H)不同电压等级的配线，应分开走线；I)不同电压等级的配线，不应排列在同一电缆内；J)电缆穿盘、固定可靠；K)电缆屏蔽层接地可靠；L)电缆洞应按规定使用耐火材料封堵；M)盘柜设备编号标示正确醒目；N)工完场清。25.4.2主控计算机1)对照产品说明检查主控计算机各模件板的型号、图纸、备品备件、专用工具应与到货清单相符；2)设备外观无变形、损伤，无脱漆；3)总线背板插槽无损坏，安装平正；4)各接口插座安装平正，标示醒目，并与布置图相符；5)电源插座安装平正，标示醒目，并与布置图相符；6)视频信号插头安装平正，标示醒目，并与布置图相符；7)内部配线整齐美观标示醒目，并与布置图相符；8)主控计算机电源与要求相符；9)按产品说明进行与SCADA通讯线连接。n25.4.3云台和探照灯1)外观无变形、损伤，无脱漆；2)应按设计高度安装云台，云台应安装平正、紧固；安装时如有登高作业应按《电业安全工作规程》的规定进行（以下同）；3)云台控制线配线应整齐、美观；4)探照灯平正、紧固；5)防护罩应安装平正、紧固；6)控制电缆按产品说明配线合格，绑扎整齐。25.4.4摄象机、防护罩及辅件1)外观无变形、损伤，无脱漆；2)摄象机应安装平正、紧固；3)防护罩应安装平正、紧固；4)雨刷无折断，卡涩现象；5)视频电缆插头、控制电缆按产品说明配线合格，绑闸整齐。25.4.5监视器（包括检修监视器）和录像机1)监视器和录像机外观无变形、损伤，无脱漆；2)监视器和录像机通电检查正常；3)AV/TV切换功能正常；4)带录像机播放录像节目正常。25.4.6专功能键盘1)专功能键盘外观无变形、损伤，无脱漆；2)键盘按键、操作杆灵活；聚焦、变焦和镜头调节开关灵活；3)键盘显示装置显示正常；4)键盘电源和与主机的通讯线配线正确、绑扎整齐。25.4.7前端箱1)前端箱外观无变形、损伤，无脱漆；2)前端箱应安装平正、紧固；安装时有如登高作业应按《电业安全工作规程》的规定进行；3)前端箱内稳压电源、视频信号发送器和前置控制板应安装平整；4)若有电缆管道，管道内壁应无毛刺，管道弯度应为管径的5倍。n25.4.8光缆1)光缆施工后应检查是否折断，如有接头，应用专用光缆对接工具进行对接；对接完后应重新进行检查信号是否有折射，衰减值应符合设计要求；2)光缆敷设完切割后应将两端封堵严实。25.5检查和试验25.5.1电气接线检查1)对所有接线应进行正确性检查，其标志与图纸相符；2)屏蔽线的接法应符合抗干扰的要求。25.5.2绝缘和接地电阻试验1)应分别用250V兆欧表（回路电压等级小于100V时）和500V兆欧表（回路电压等级为100~250V时）测定各电气回路间及其与机壳、大地间的绝缘电阻，在温度为15~350C及相对湿度为45%~90%的环境中，其值不应小于1MΩ；如为单独盘柜，其值不应小于5MΩ。2)接地电阻不大于1Ω。25.5.3调试和试验1)按图纸检查所有回路应正确。2)设备标示应符合设计的要求。3)设备受电后，各部分的噪音和发热应符合产品说明书和设计的要求。4)设备抗震和防腐等级应符合设计要求。5)在前端箱应做下列试验：A)在前置控制板上操作云台进行水平旋转、俯仰试验，水平旋转角、俯仰角应符合设备购置合同规定和技术设计要求；B)在前置控制板上操作雨刷应符合产品说明和技术设计要求；C)在前端箱信号发送装置上检查图象信号应符合产品说明和技术设计要求；D)探照灯的照明度应符合产品说明和技术设计要求。6)在主控计算机图象矩阵输入板、输出板处按5）条的方法检查图象应符合产品说明和技术设计要求。7)主控计算机做下列试验应符合设计要求：A)主控计算机软件调整试验；nA)主控计算机与SCADA通讯试验(如启动消防系统)；B)与网调连接试验；C)主控计算机旁用功能操作键盘和检修监视器进行摄象机选择、聚焦、变焦、镜头调节、云台操作试验等应符合产品说明和技术设计要求；D)检查工业电视主要技术参数应符合设计要求；E)用户优先级试验应符合产品说明和技术设计要求；F)汉化试验应符合产品说明和技术设计要求。1)显示终端试验同7）。2)模拟电站正常运行中的各种干扰信号对系统进行抗干扰试验，系统应无异常和明显的画面抖动，噪声等级应符合产品说明和技术设计要求。3)72小时试运行试验合格后，进行交接验收。
