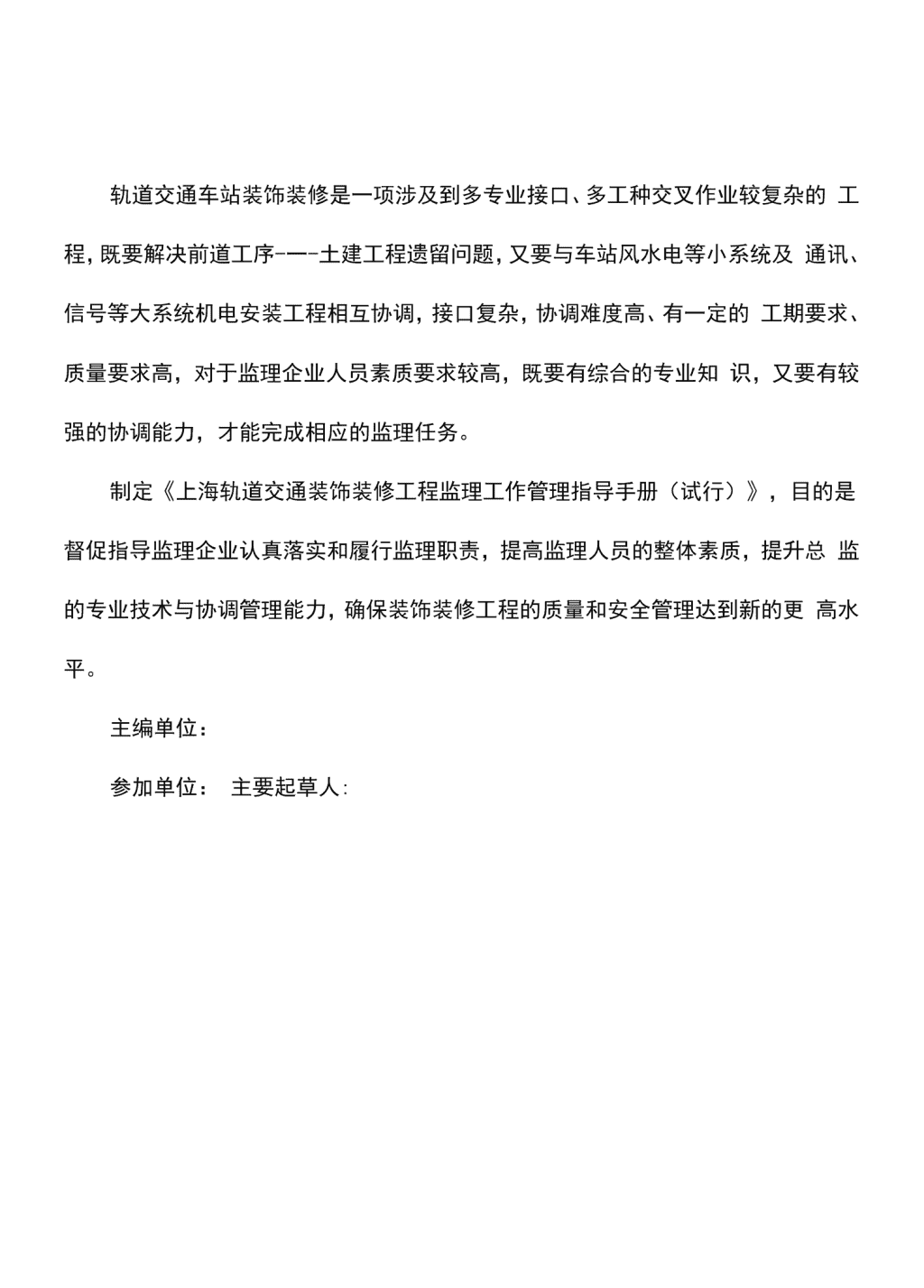

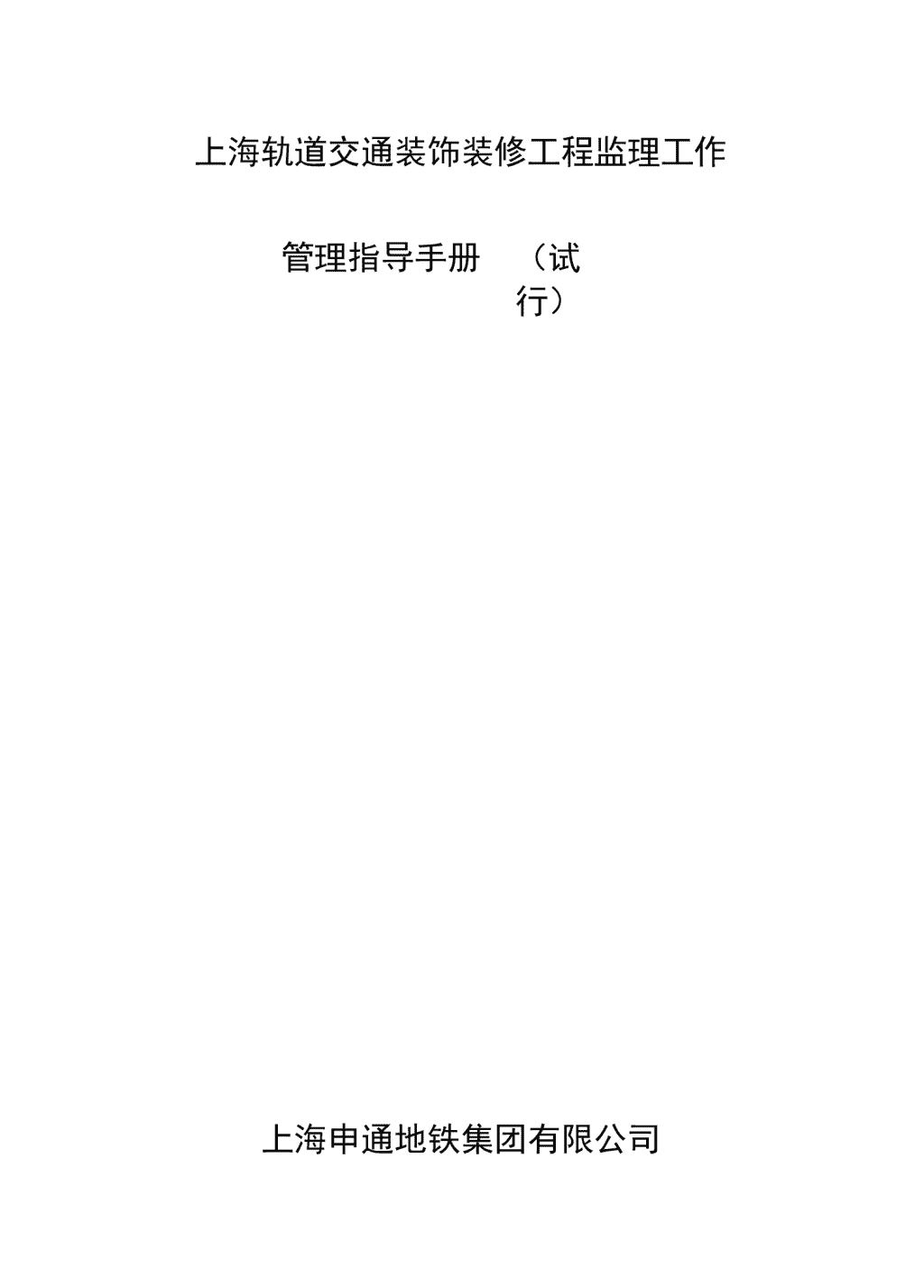

上海轨道交通装饰装修工程监理工作管理指导手册（试行）上海申通地铁集团有限公司n轨道交通车站装饰装修是一项涉及到多专业接口、多工种交叉作业较复杂的工程，既要解决前道工序-一-土建工程遗留问题，又要与车站风水电等小系统及通讯、信号等大系统机电安装工程相互协调，接口复杂，协调难度高、有一定的工期要求、质量要求高，对于监理企业人员素质要求较高，既要有综合的专业知识，又要有较强的协调能力，才能完成相应的监理任务。制定《上海轨道交通装饰装修工程监理工作管理指导手册（试行）》，目的是督促指导监理企业认真落实和履行监理职责，提高监理人员的整体素质，提升总监的专业技术与协调管理能力，确保装饰装修工程的质量和安全管理达到新的更高水平。主编单位：参加单位：主要起草人:n1•总贝!j11」依据和标准11.2适用范围31.3车站装饰装修工程划分32.装饰装修阶段监理管理工作总流程53.管理节点63」关键部位（节点）验收63.1.1关键部位（节点）设置63.1.2关键部位（节点）验收条件63」.3关键部位（节点）验收程序63.1.4验收记录一《关键工序（节点）质量验收记录》，附表3.1.1。73.1.5轨道交通装饰装修工程系统交接管理内容73.2关键节点监理控制要点83.2.1土建与装饰装修交接节点83.2.2站体内部二次结构施工节点验收：93.2.3墙（柱）面、吊顶及地面节点隐蔽验收：93.2.4设备用房屮间验收103.2.5参与人防工程验收103.2.6竣工（预）验收及移交104.装饰装修工程114.1工程接口界面114.2工程特点114.3监理工作控制要点（设备房主体出入口公共区）114.3.1主体结构分部114.3.2装饰装修分部144.3.3建筑电气分部（电气照明安装子分部）215.材料设备管理235」甲定材料设备的管理235.2乙购材料设备采购24521采购控制措施245.2.2进货检验和试验控制措施245.3材料设备现场管理24n5.4产品保护24n2.接口管理243.装饰装修工程中容易出现的问题及注意事项267」装饰装修施工屮常见问题：267.1.1土建或设计存在问题267.1.2装饰装修工程存在问题277.2注意事项288管理类附表29n1•总则1.1依据和标准《建设工程质量管理条例》国务院279号令（2（）（）（）.（）1.30）；《建设工程安全生产管理条例》国务院393号令（2004.02.01）；《上海市轨道交通管理条例》（2006.年修订）；《上海城市轨道交通建设标准》；《上海市安全生产条例》（2011.9.22修订）《上海市建设工程监理管理办法》（2011.10.27上海市人民政府令第72号公布）;《上海市建设工程检测管理办法》（2011.10.27上海市人民政府令第73号公布）;《城市轨道交通设计规范》DGJ08-109-2004；《城市轨道交通消防安全管理》GAfT570-2005；《无障碍设施设计标准》DGJ08-103-2003；《上海轨道交通2011年度车站装修通用技术文件》TB/CZ-020101-2011（试行）；《建筑内部装修设计防火规范》（2001年版）GB50222-95；《建筑工程施工质量验收统一标准》GB50300-2001；《建设工程监理规范》GB5O319-2000；《建筑施工组织设计规范》GB/T50502-2009；《建筑装饰装修工程质量验收规范》GB50210-2001；《建筑施工安金检查标准》JGJ59-1999；《施工现场临时用电安全技术规范》JGJ46-2005；《建筑机械使用安全技术规程》JGJ33・2001；《建筑工程施工安全监理规程》DGfTJ08-2035-2008；《建筑施工现场消防安全技术规范》GB50720-2011；《地铁工程施工验收规范》GB50299-1999（2003版）；《地下防水工程质量验收规范》GB50208-2002；《建筑物防雷工程施工与质量验收规范》GB50601-2010；《智能建筑工程施工规范》GB50606-2010；《智能建筑施工及验收规范》DGfTJ08-601-2009；《混凝土结构工程施工质量验收规范（2011版）》GB50204-2002；n《砌体结构工程施工质量验收规范》GB50203-2011;《钢结构工程施工质量验收规范》GB50205-2001;《建筑地面工程施工质量验收规范》GB50209-2010；《建筑地面工程施工规程》DGm08-2008-2006；《防静电工程技术规程》DGmO8-83-2OO9；《民用建筑工程室内环境污染控制规范》GB50325-2010；《建筑节能工程施工质量验收规程》DGJ08-113-2009；《金屈与石材幕墙工程技术规范》JGJ133-2001；《建筑工程饰面砖粘结强度检验标准》JGJ110-2008；《建筑用轻钢龙骨》GB/T11981-2001；《天然大理石建筑板材》GB/T19766-2005；《天然花岗石建筑板材》GB/T18601-2009；《人造板及其制詁屮甲醛释放限量》GB18580-2001；《溶剂型木器涂料屮冇害物质限量》GB18581-2009；《内墙涂料中有害物质限量》GB18582-2008；《胶粘剂屮有害物质限量》GB18583-2008；《建筑材料放射性核素限量》GB6566-2010；《建筑用绝缘电工套管及配件》JG3050J998；《建筑用砌筑和抹灰干混砂浆》JG/T291-2011；《预拌砂浆》JG/T230-2007；《建筑室内用腻子》JGfT298-2010；《建筑装饰用搪瓷钢板》JG/T234-2008；《阻燃和耐火电线电缆通则》GB/T19666-2005；《建筑玻璃应用技术规程》JGJ113-2009；《建筑涂饰工程施工及验收规程》JGJ/T29-2003；《城市轨道交通工程测量规范》GB50308-2008；《建筑电气工程施工质量验收规范》GB50303-2002《环氧树脂口流平地面工程技术规范》GB/T50589-2010关于上海轨道交通测量工作实施管理办法（试行）2005.10.1执行。n标准采用说明：国家工程建设强制性条文及上海市工程建设地方标准强制性条文必须执行;与工程有关的其它国家强制性标准和规范及各种规范、标准等技术要求有矛盾的地方，以标准高的为准；遇到新规范开始执行，则采用新规范，原规范口动失效。1.2适用范围本操作手册涵盖的范围是：二结构施工阶段、装饰装修阶段及建筑电气安装工程分部中的电气照明安装工程子分部，对于玻璃幕墙及出入口地面广场部分本手册未涉及，现场按相关规范执行。1.3车站装饰装修工程划分建筑工程分部工程、分项工程划分（建筑装饰、装修含二结构）序号分部工程子分部工程分项工程检验批1主体结构混凝土结构模板钢筋混凝土现浇结构（结构）现浇结构（设备基础）砌体结构砖砌体混凝土小型空心砌块填充墙砌体2建筑装饰装修地面水泥混凝土面层水泥砂浆面层环氧树脂地血板块面层基层（找平层）砖面层（陶瓷锦砖、陶瓷地砖）人理石面层和花岗岩面层预置板块面层（预制混凝土水磨石板块）料石面层（块石面层）活动地板而层n抹灰-般抹灰n序号分部工程子分部工程分项工程检验批门窗特种门窗安装金属门窗安装吊顶暗龙骨吊顶明龙骨吊顶饰血板(转)饰面板安装饰面砖黏贴涂刷水性涂料涂饰细部护栏和护手制作安装玻璃隔断出入口加盖及围护、残疾人电梯井3建筑电气安装工程电气照明安装工程照明工程导管、线槽敷设照明工程电线穿管、敷设电缆头制作、接线和线路绝缘测试照明灯具安装(普通灯具安装、专用灯具安装)开关插座安装配电箱安装备注：(1)划分依据：建筑工程施工质量验收统一标准(GB50300-2001)；(2)木表中主体结构分部在装饰装修施工阶段一般指二结构施工，在以后的各章节中均以二结构称之。n2.装饰装修阶段监理管理工作总流程n3・管理节点3.1关键部位（节点）验收3.1.1关键部位（节点）设置关键节点的设定可根据工程规模和特点，由参建各方于开工前商定，通常每一关键节点可包含若干分部分项工程的关键工序。根据轨道交通装饰装修阶段的特点及其重耍程度，-•般设置以下几个关键节点：（1）土建与装饰交接节点（2）二结构施工完成（粉刷前）验收（3）墙面、柱面封板前验收（4）吊顶封板前验收（5）地面铺贴前验收（6）设备用房屮间交接（7）参与人防工程验收（8）竣工（预）验收及移交节点验收由参建各方参加，其中（2）、（3）、（4）、（8）需要质监站参加。关键工序（节点）质量验收记录（见附表3.1.1）3.1.2关键部位（节点）验收条件（1）施工单位按有关技术标准和设计文件规定的要求，完成本次关键节点验收工程的内容,并进行口检口评，形成施工小结。（2）监理单位应对本次关键节点验收的内容进行检查，形成工程质量评估意见。（3）建设单位于验收提前按规定时间将验收地点、验收内容以书面申请报告工程受监质监站。（4）相关的工程资料必须齐全。3・1・3关键部位（节点）验收程序（1）关键部位（节点）验收由建设单位组织；n（2）施工单位和监理单位作书面汇报；（3）现场检查工程实体，进行外观和实测抽查;（4）对质量保证资料进行检查；⑸验收参与各方对该部位工程质量提出检杳意见，对存在的问题立项整改并开具整改通知单；（6）如无质量问题（或整改消项达到合格），施工、设计、监理和建设单位应按验收部位填写“关键工序（节点）质量验收记录”，签署该部位验收意见。“关键部位（节点）质量验收记录”、会议纪要，连同整改、消项报告作为整个工程竣工验收的资料备存。3.1.4验收记录一《关键工序（节点）质量验收记录》，附表3・1・1。3.1.5轨道交通装饰装修工程系统交接管理内容轨道交通装修装饰工程系统交接管理内容称名类分囂接AI出•••3、2k<■(风台站厅站高底梁净亠臥净II!A、21>襲接层台站备W用确单设及理房认需认层台站顶吊也等FCA、电■亠r/面墙告JLr/n层厅站顶W面地、告广XF/3.2关键节点监理控制要点3.2.1土建与装饰装修交接节点3.2.1.1交接要求（1）由项目公司组织现场业主代表、设计单位、施工单位、监理单位参加交接会议。（2）曲土建施工单位介绍十.建施工情况，重点介绍与装饰装修冇关的界面完成情况，土建施工图内施工内容是否全部完成，过程屮的主要变更情况，预留孔洞情况等。（3）由装饰施工单位就关注的要点向土建施工单位咨询或确认。（4）工程现场移交：由建设、设计、施工、监理共同进行现场实体移交，并形成移交记录,直接落实责任人。实体移交主要内容：车站接地桩引岀端、站台屮心点和水准点的交接和确认。车站本体净宽、净高、限界的实测实量符合设计及规范要求。底板堵漏完成，无渗漏，无积水。要求干燥-周以上。土建结构施工排水系统满足设计及功能耍求。废水泵池（车站和区间旁通道内）、站台板下和风道内垃圾清理完毕。对系统管线穿越人防门上的预留孔道、结构楼梯和预留孔洞口的核对由有关单-位确认。无土建施工阶段临时设施、设备遗留物。（5）由项目公司明确I■办调人（责任人）对土建与装饰交接屮发现的问题进行整改督查。（6）由装饰监理单位代表项目公司形成会议纪耍，并进行各方会签。（7）装饰监理单位就交接中发现的问题及交接后和继发现的问题签发监理工作联系单，其主送人为装饰建设单位现场负责人，同时抄送项口公司及项口公司明确的协调人。（8）项目公司指定协调人及时督促土建监理单位签发监理工程师通知单并督促土建施工单位限期整改，土建监理单位应作好整改后的复查工作并报指定协调人。（9）需要整改的相关事项已经完成，可以销项，则此节点完成。（10）曲会议纪要、交接单、联系单、通知单、通知单回复及销项记录共同构成此节点的书面资料。n3.2.1.2检查表式车站实测实量交接单（见附表321.1〜14）。3.2.1.3交接汇总表（见附表321.15）及交接销项记录（见附表3.2.1.16）3.2.2站体内部二次结构施工节点验收：3.2.2.1验收要求⑴各墙体放线定位，监理必须进行复核和确认无误。（2）构造柱、过梁钢筋和拉结筋设置（植筋），应经过监理隐蔽验收才可以封模板浇筑桧。（3）构造柱、过梁与砌体交界面采用钢丝片，经过监理验收后才能进入下道工序。⑷各设备用房对应各使用单位，实行交、述钥匙制度，监理督促总包进行管理协调。3・2・2・2工序检查用表二结构砖砌墙体监理检查控制表（见附表322.1）、二结构构造柱、过梁、设备基础监理检杳控制表（见附表322.2）。3.2.3墙（柱）面、吊顶及地面节点隐蔽验收:3.2.3.1隐蔽验收要求地铁车站墙面内、吊顶内、地面下敷设较多各系统专业的设备和管线。在进行最后一道工序施工前，隐蔽部位的质量必须符合设计和规范要求。同时要确认各系统单位的工程量已完成。3.2.3.1.1墙面隐蔽要求地铁车站工程公共部位的墙面主要采用搪瓷钢板、涂装板、花岗岩饰面板等材料，板后的基层钢架安装质量必须符合设计要求。（1）钢架材质规格等符合设计要求。（2）焊接安装质量符合规范要求。（3）饰面板与结构墙的间距不得过大，防止占用有效的公共空间。3.2.3.1.2吊顶面板封板前隐蔽要求n（1）吊顶内吊杆及龙骨架设、照明施工完毕并经过装修专业监理工程师验收合格。（2）站厅层装修板封板而，应对立杆骨架进行检查验收合格，注重表面焊接和防腐处理是否合格。（3）必须强调的是站厅和站台净空要严格控制（地坪装修完成面至吊顶净空高度上3米）。（4）吊顶隐蔽前装饰单位做好和安装单位及各系统单位吊顶内工程量完成的确定。（5）电、给排水、风管安装完毕并经过各专业监理工程师验收合格。3.2.3.1.3地面（1）地面面层下如敷设冇各种管线，在面层施工前要得到冇关专业单位的确认，避免造成返工。（2）地而完成而高度至吊顶的净空要严格控制，并符合设计要求。3.23.2隐蔽表式上海市轨道交通装饰工程隐蔽确认单（见附表323.1）、墙（柱）面工程监理检查表（见附表323.2）、吊顶面板封板节点工程监理检查表（见附表323.3）、地面工程监理检查表（见附•表3.2.3.4）。324设备用房中间验收3.2.4.1中间验收要求设备用房主体结构完成，进行屮间验收，满足要求后由装饰单位移交各系统单位，进行各专业设备安装和管线敷设。3・2・4・2交接表式上海轨道交通装饰工程设备及管理房小间交接（小途接管）表（见附表324.1.）。3.2.5参与人防工程验收验收要求见《上海轨道交通兼顾人防工程建设管理指导手册》。管线穿越人防工程检查记录表（见附表3.2.5.1）326竣工（预）验收及移交n3.2.6.1要求（1）车站应建成站厅、站台、风井及至少2个不同方向的出入口等设施，并验收合格。（2）车站内应具有无障碍设施、运营服务标志、公告栏等设施，并符合设计要求。（3）车站内应具有相应的管理用房和设备用房，并验收合格。（4）车站相关装修工程应与主体工程同步完成，并验收合格。3.2.6.2表式采用《建筑工程施工质量验收统一标准》（GB5（）3O（）・2（）（）1）附录G相关表式。4.装饰装修工程4.1工程接口界面车站建筑范围内除轨行区以外的所有公共区、设备管理区、出入口、风井、消防通道、区间旁通道，与各安装专业及火灾自动报警系统（火灾自动报警系统（FAS））、环境与设备监控系统（环境与设备监控系统（BAS））、气体灭火、商业、广告、通信、信号及轨道等系统专业的接口界面。4.2工程特点轨道交通车站装饰装修是一项涉及到多专业接口、多工种交叉作业较复杂的工程，既要解决前道工序■…土建工程遗留问题，又要与车站风水电等小系统及通讯、信号等大系统机电安装工程相互协调，接口复杂，协调难度高、冇一定的工期要求、质量要求高。4.3监理工作控制要点（设备房主体出入口公共区）4.3.1主体结构分部4.3.1.1混凝土结构子分部43.1.1.1模板工程（混凝土构造柱、过梁）（1）若有电缆通道等结构板作业，模板支撑（架）要稳固，测量模板表面标高。（2）涂刷模板隔离剂不得污染钢筋和混凝土接槎处。（3）模板接缝不应漏浆。（4）模板混凝土接触面应清理干净并涂刷隔离剂，但不得采用影响结构性能或妨碍装饰工稈施工的隔离剂。n（5）浇筑混凝土前，模板内的朵物应清理干净。以上项FI观察检查。（6）侧模拆除时的，应保证混凝土表面及棱角不受损伤。（7）底模及英支架拆除时混凝土强度应符合设计要求或规范规定，检查同条件试件试验报告。检查用表见附表431。4.3.1.1.2钢筋工程：（1）二结构钢筋安装较多涉及到需在原结构混凝土上进行植筋处理。植筋应控制植筋胶的质量、定位间距、孔径、孔深、吹尘、清孔、钢筋下料做好深度标志、钢筋除锈除污、注胶孔深大于三分Z二、钢筋缓慢插入胶液孔边应冇少量溢出。（2）现场植筋拉拔强度检测旁站记录。（3）钢筋绑扎接头符合规范要求，绑扎搭接接头屮钢筋的横向净距不应小于钢筋的直径，且不小于25mm,箍筋末端应有弯钩、安装时弯钩应交叉设置。（4）砌体拉接筋应按灰缝设置，间距满足设计要求。（5）钢筋工序应作隐蔽工程验收记录。检查用表见附表432。4・3・1・1・3混凝土工程：（1）商品混凝土进场检查配合比、强度等级必须符合设计要求。混凝土试件应在浇筑地点随机抽取，取样和试件留置应符合相关规定。试件制作监理见证员旁站见证，编号或植入芯片。检查施工记录及试件强度报告。（2）混凝土运输，浇筑及间歇的全部时间不应超过混凝土的初凝时间。（3）构造柱混凝土浇筑应避免混凝土离散不超过2m高度下料,每层应控制在600mm高度。（4）应在混凝土浇筑完毕后的12小时内加以覆盖并保湿养护，按采用水泥性能进行7-14天的养护。观察检查施工记录。检查用表见附表4.3.3。4.3.1.1.4现浇结构外观及尺寸：（1）对混凝土外观质量应全数检查。外观质量不得有严重缺陷（按《混凝土结构工程施工n质量验收规范》GB50204-2002表&1.1检查），对出现的严重缺陷应由施工单位捉出技术处理方案，并经监理（建议单位）认可后处理。对经处理部位应重新全数检杳、验收。（2）一般缺陷应由施工单位按技术处理方案进行处理并重新检查验收。观察检查符合专项施工技术方案。检杳用表见附表4.3.4。4.3.1.1.5现浇结构混凝土设备基础外观及尺寸:（1）预留地脚螺栓孔的中心位置、深度、孔的垂直度符合设备基础设计要求。预埋地脚螺栓时注意标高、中心距。（2）预埋活动地脚螺栓锚板应控制标高、中心线位置、锚板平整度。检查坐标、中心线位置。（3）对较人面积的锚板应留冇浇筑混凝土吋的排气孔，避免出现混凝土浇筑不密实及孔洞现象。（4）外观缺陷处理同4.3.1.1.4o检查用表见附表435。4.3.1.2砌体结构子分部砌体工程应符合《砌体工程施工质量验收规范》GB50203-2011o4.3.1.2.1砖砌体（混水）工程：（1）砌筑砖砌体时，砖应提前1・2天浇水湿润，观察湿润程度。⑵多空粘土砖的使用。应参照上海市人民政府200（）年10月12日颁发的90号令《上海市禁止和限制使用粘土砖的管理暂行办法》多孔砖的孔洞应垂直于受压面砌筑，观察检查。（3）施工时施砌的增压（养）砖的产品龄期不应小于28天。⑷撑控水平灰缝的饱满度不小于80%,用百格网检查，每检验批不少于5次、每次三块砖、取平均值。（5）斜槎按规范留置，水平投影长度不小于高度的三分Z二为合格；直槎拉结筋及接槎处理，按规定设置留槎止确，拉结筋数量、直径止确。注意：砌体与构造柱相交处应做到砌块先退后进。n检查用农见附农4.3.6。4.3.1.2.2普通混凝土小型空心砌块（轻骨料混凝土小型空心砌块）工程：（1）产品龄期不应小于28天。检查岀厂质保书。（2）砌筑时，在天气干燥炎热的情况下可提前洒水湿润小砌块；轻骨料小砌块可提前浇水湿润。小砌块表面有浮水时不得施工。（3）宜选用专用的小砌块砌筑砂浆。（4）承重墙体严禁使用断裂的小砌块。（5）水平灰缝的饱满度不小于90%,按净面积计算用百格网检查。（6）竖向灰缝不低于80%,竖缝凹槽填满砂浆，不出现瞎缝或透逢，观察检查。（7）墙体转角处和纵横向交接处应同时砌筑；临时间断处应砌成斜槎，斜槎水平投影长度不应小于高度的三分Z二。注意：砌体与构造柱相交处应做到砌块先退后进。检查用表见附表4.3.7。4.3.1.2.3填充墙砌体工程：（1）蒸压加气混凝土砌块、轻骨料混凝土小型砌块砌筑时，其产品龄期应超过28天。（2）加气混凝土砌块应防止用淋。⑶填充墙砌体砌筑前块材应提前2天浇水湿润。蒸压加气混凝土砌块砌筑吋，应向砌筑面适量浇水。（4）用轻骨料混凝土小型空心砌块或蒸压加气混凝土砌块砌筑墙体时，墙底部应砌烧结普通砖或多孔砖，或普通混凝土小型空心砌块，或现浇混凝土坎台等，其高度不宜小T200mmo（5）蒸压加气混凝土砌块砌休和轻肯料混凝土小型空心砌块砌体不应与块材混砌。（6）填充墙砌体留置的拉结钢筋和网片的位置应与块体皮数杆相符合，置于灰缝小。（7）填充墙砌筑吋应错缝搭砌，蒸压加气混凝土砌块长度不应小于砌块长度的三分之一。（8）轻骨料混凝土小型空心砌块搭砌氏度不应小于90mm,竖向通缝不应大于2皮。检查用表见附表4.3.8。n4.3.2装饰装修分部轨道交通装饰装修工程分部应符合《建筑装饰装修工程质量验收规范》GB50210-2001有关规定和要求4.3.2.1地面子分部4.3.2.1.1水泥混凝土（含细石混凝土）面层工程：（1）水泥混凝土而层铺设不得留施工缝。当施工间歇超过允许时间规定时，应对接槎处进行处理。（2）水泥混凝土采用粗骨料其最大粒径不应大于面层厚度的三分Z二，细石混凝土面釆用的石了粒径不应大于15mm,观察检杳和检杳材质合格证明文件及检测报告。⑶面层与卜•一层应结合牢固，无空鼓裂缝，用小锤轻击检杳。⑷面层表面不应冇裂缝脱皮、麻面起砂等缺陷，观察检查。（5）面层表面坡度符合设计要求，不得有倒返水和积水现彖，观察和采用泼水或用坡度尺检查。（6）楼层梯段相邻踏步高度差不应大于10mm,每踏步两端宽度差不应大于10mm；楼梯踏步的齿角应整齐，防滑条应顺直，观察和钢尺检查。检查用表见附表4.3.9。4.3.2.1.2水泥砂浆面层工程：（1）水泥砂浆面层的体积比、强度等级必须符合设计要求，检查材质合格证明文件及检测报告。（2）面层与下一层必须结合牢固，无空鼓裂缝，用小锤轻击检查。（3）表面坡度符合设计要求，不得有倒返水和积水现象，观察和采用泼水或用坡度尺检查。（4）面层表面应洁净，无裂缝、脱皮、麻面起砂等缺陷，观察检查。检查用表见附表4310。4.3.2.1.3板块面层基层（找平层）工程：n（!）找平层采用的碎石或卵石的粒径不应大于其厚度的三分Z二，砂为屮粗砂，其含泥量不应大于3%,观察检查和检查材质合格证明文件及检测报告。（2）水泥砂浆体积比或混凝土强度等级符合设计要求。（3）有防水要求的地面的立管、套管、地漏处严禁渗漏，坡向应正确、无积水，观察检查和蓄水、泼水检验及坡度尺检查。⑷找平层与其下一层结合牢固，不得有空鼓，空鼓面积不大T400mm2,在一个检查范围内不多于二处，无裂纹，用小锤轻击检查。（5）表面应密实不得有起砂、蜂窝和裂缝等缺陷，观察检杳。（6）车站站厅和站台范围内细石混凝土找平层应与结构一•致有千分之二的纵坡，标高一定要控制好。检查用表见附表4.3.IL4.321.4砖面层工程（陶瓷锦砖、陶瓷地转）：（1）板块铺砌应符合设计要求。（2）面层与下一层的结合（粘结）应牢固，无空鼓，用小锤轻击检查。（3）砖而层的表而应洁净，图案清晰，色泽一致，接缝平整，深浅一致，周边垂直，观察检查。（4）踢脚线表面应洁净，高度一致，结合牢度，出墙厚度一•致，楼梯踏步和台阶板块的缝隙宽度应一致，齿角整齐，观察和用小锤轻击及尺量检查。（5）楼梯段相应踏步高差不应大于lOmmo（6）面层表面的坡度应符合设计要求，不得倒返水和积水。（7）与地漏管道结合处应严密牢固无渗漏。检查用表见附表4.3.12。4.3.2.1.5大理石面层和花岗岩面层工程：（1）铺设板块与结合层填缝水泥砂浆，在面层铺设后表面应覆盖、湿润，其养护吋间不少于7天。（2）板块应晾干；结合层与板块应分段同时铺设，且注意表而平整无磨痕，镶嵌正确。（3）检查板块色差，分别堆放。（4）验证复试报告。n（5）检查大理右防腐、防水处理质量。监理监控要点基本同4.3.2.1.4砖面层工程。检查用表见附表4.3.13。4.3.2.1.6预制板块面层工程（水磨石板块人水泥混凝土板块而层的缝隙，应采用水泥浆（或砂浆）填缝；彩色混凝土板块和水磨石板块丿应用同色水泥浆（或砂浆）擦缝。监理监控要点基木同4.321.4砖面层工程。检查用表见附表4.3.14。43.2.1.7料石面层工程：（1）块石面层结合层铺设厚度；砂垫层不应小于60mm；基土层应为均匀密实的基土或夯实的基土，观察检杳。（2）面层与下一层结合牢固无松动，用小锤轻击检查。（3）条石面层应组砌合理，无十字缝，铺砌方向和坡度应符合设计要求；块石面层石料缝隙应相互错开，通缝不超过两块右料，观察和用坡度尺检查。检查用表见附表4.3.15。4.3.2.1.8活动地板工程：（1）活动地板面层用于防尘和防静电要求的专业用房的建筑地面工程。（2）活动地板所冇的支座柱和横梁应构成框架一体，并与基层连接牢同；支架找平后高度应符合设计要求。（3）活动地板面层包括标准地板、异形地板和地板附件（即支架和横梁组件）。采用的活动地板块应平整、坚实，面层承载力不得小于7.5Mpa,其系统电阻：A级板为1.0X105~1.0X108□；B级板为1.0X105^1.0X110Q；（4）金属支架应支承在现浇水泥混凝土基层（或面层）上，基层表面应平整、光洁、不起灰。（5）活动板块与横梁接触搁置处应达到四角平整、严密。（6）当活动地板不符合模数时，其不足部分在现场根据实际尺寸将板块切割后镶补，并配装相应的可调支撑和横梁。切割边不经处理不得镶补安装，并不得有局部膨胀变形情况。n（7）活动地板在门口处或预留洞口处应符合设置构造要求，四周侧边应用耐磨硕质板材封闭或用镀锌钢板包裹，胶条封边应符合耐磨要求。（8）面层材质必须符合设计要求，应具有耐磨、防潮、阻燃、耐污染、耐老化和导静电等特点。检验方法：观察检查和检查材质合格证明文件及检测报告。检杳用表见附表4.3.16。4.3.2.1.9环氧树脂地面：木节施工和监理要求按《环氧树脂自流平地面工程技术规范GB/T50589-2010》执行。（1）环氧树脂地面一般用于变配电房、环控控制机房、牵降变室等专业用房的建筑地面工程。（2）环氧树脂涂料施工前应做地面清洁工作，并保持干燥三天以上；控制地面的基层含水率；空气屮的湿度，空气湿度超过85%,应停止施工。（3）按设计或使用要求保证底漆和面漆的道数，在保证上道环氧树脂完全干固的条件下，方可进行下道施工。43.2.2抹灰工程子分部（一般抹灰工程）：（1）抹灰层与基层Z间及各抹灰层Z间必须粘结牢固，抹灰层应无脱层、空鼓，面层应无爆灰和裂缝，观察用小锤轻击检查并检查施工记录。（2）抹灰前基层表面的尘土、污垢、油迹等应清除干净，并应洒水湿润，检查施工记录。（3）抹灰工程应分层进行，抹灰总厚度大于或等于35mm时应采取加强措施，不同材料基体交接处表而的抹灰应采取防止开裂的加强措施，检查隐蔽工程验收记录和施工记录。⑷护角、孔洞、槽、盒周围的抹灰表面应整齐光滑，管道后面的抹灰表面应平整，观察检查。⑸水泥砂浆不得抹在石灰砂浆层上；罩面石膏灰不得抹在水泥砂浆层上，检查施工记录。检查用表见附表4.3.17。43.2.3门窗工程子分部n4・3・2・3・1金属门窗安装工程（涂色镀锌钢板门窗人（1）金属门窗框和副框的安装必须牢固，预埋件的数量、位置、埋设方式、与框的连接方式必须符合设计要求，手扳检查。（2）金属门窗扇必须安装牢固，并应开关灵活、关闭严密、无倒翘，推拉门扇必须有防脱落的措施，观察、开闭和手扳检查。（3）金属门窗框与墙休之间缝隙应填嵌饱满，并采用密封胶封闭，密封胶表面应光滑、顺直、无裂纹，观察和轮敲门框检查，检查隐蔽工程验收记录。（4）金属门窗扇的橡胶密封条或毛毡密封条应安装完好，不得脱槽，观察和开闭记录。（5）防火门安装前检查产品编号、开门方向。注意，钢门窗和铝合金门窗要求基木相同，不详述。检查用表见附表4318。4.3.23.2特种门窗安装工程：木条所指特种门适用轨道交通车站内和专业用房的防火、防盗、口动、全玻、旋转、金属卷帘和有其他特殊要的门。(1)特种门的质量和齐项性能应符合设计要求，检查生产许可证、产品合格证书和性能检测报告。(2)特种门安装必须牢固，预埋件的数量、位置、埋设的方式与框的连接方式必须符合设计耍求，观察和手扳检查，检查隐蔽工程验收记录。(3)防火门安装前检查产品编号、开门方向。检查用表见附表4.3.19。4.3.2.4吊顶工程子分部4.3.2.4.1暗龙骨吊顶工程：(1)吊顶工程前应对卜•列隐蔽工程项目进行验收：◊吊顶内管道、设备的安装及水管试压。◊木龙骨防火、防腐处理。n◊预埋件或拉结筋。◊吊杆安装。◊龙骨安装。◊填充材料的设置。为了既保证吊顶工程的使用安全，又做到竣工验收时不破坏饰面，吊顶工程的隐蔽工程验收非常重要，本条所列各款均应提供由相关专业监理工程师签名的隐蔽工程验收记录。(1)吊顶标高、尺寸、起拱应符合设计要求，观察和尺量记录。(2)暗龙骨吊顶工程的吊杆、龙骨和饰面的材料安装必须牢固，观察和手扳检查，检查隐蔽工程验收记录和施工记录。(3)金屈吊杆、龙骨应经过表而的防腐处理；木吊杆、龙骨应进行防腐、防火处理。吊杆应安装到位，主龙骨端头不应超过300mmo(4)饰面板上的灯具、烟感器、喷淋头、风口篱了等设备应合理美观，与饰面板的交接应吻合、严密，观察检查。(5)金属吊杆、龙骨的接缝应一致，角缝应吻合，表面应平整，无翘曲、锤印，观察检查,检查隐蔽工程验收记录。(6)重型灯具、电扇及其它重型设备严禁安装在吊顶工程的龙骨上。检杳用表见附表4.3.20o43.2.4.2明龙骨吊顶工程：监理控制要点同暗龙骨吊顶。注意：金属龙骨不得有划伤、擦伤等表面缺陷，观察检查。检查用表见附表4.3.20。43.2.5饰面板子分部4.3.2.5.1饰面板安装工程：（1）做法同基层样板件。（2）饰而板（砖）工程应对下列材料及其性能指标应按规定进行复验和检测：室内用花岗石的放射性；粘贴用水泥的凝结时间、安定性和抗压强度；外墙陶瓷面砖的吸水率；涉及强度要求较高的屁岗石的强度。（3）n饰面板安装工程的预埋件或后置埋件、连接件的数量、规格、位置、连接方法和防腐处理及防水层处理必须符合设计要求。后置埋件的现场拉拔强度必须符合设计要求。饰面板安装必须牢固，手扳检查，检查进场验收记录、现场拉拔检测报告、检查隐蔽工程验收记录和施T记录。（4）饰而板嵌缝应密实、平整，宽度和深度应符合设计要求，嵌填材料色泽应一致，观察和尺量检查。（5）采用湿作业法施工的饰面板工程，石材应进行防碱剂背涂处理。（6）饰而板与基体Z间的灌注材料应饱满、密实。用小锤轻击和检查施工记录。（7）饰面板上的孔洞应套割吻合，边缘应整齐，观察检查。检查用表见附表4.3.21。43.2.5.2饰面砖粘贴工程：（1）饰而砖必须粘贴牢同，检查样板件粘贴强度检测报告和施工记录。⑵满粘法施工的饰面砖工程应无空鼓、裂缝，观察和小锤轮击检杳。⑶阴阳角处搭接方式、非整砖使用部位应符合设计要求，观察检查。（4）饰面板嵌缝应密实、平整，宽度和深度应符合设计要求，嵌填材料色泽应一致，观察和水平尺量检杳。（5）有排水要求的流水坡向应正确，坡度应符合设计要求。检查用表见附表4.3.22。n4・3・2・6涂饰子分部（水性涂料涂饰工程）：（1）水性涂料涂饰工程应涂饰均匀，粘结牢固，不得漏涂、透底、起皮和掉粉，观察和手摸检查。⑵基层处理：新混凝土抹灰层基层上应先涂刷抗碱封闭底漆；混凝土、抹灰层涂刷乳液型涂料吋，含水率不大于10%；（3）水性涂料涂饰工程施工的环境温度应在5-35°C之间，检查施工记录。（4）涂饰工程应在涂层养护期满后进行质量验收。检查用表见附表4.3.23。43.2.7细部工程（护栏和扶手制作安装工程）：（1）护栏和扶手安全性I•分重要，对每个检验批的护栏和扶手全部检查。（2）护栏和扶手安装预埋件的数量、规格、位置及护栏与预埋件的连接节点应符合设计要求，检查隐蔽工程验收记录和施工记录。（3）护栏和扶手转角弧度应符合设计耍求，接缝应严密，表面应光滑，色泽应一致，不得有裂缝、翘曲及损坏，观察和手摸检查。检查用表见附表4.3.24。4.3.3建筑电气分部（电气照明安装子分部）4・3・3・1照明工程导管、线槽敷设:::1=1⑴金属导管和线槽必须可靠接地或接零。⑵金属导管严禁对口鎔焊连接，镀锌和壁厚小于等于2mm钢导管不得套管焊鎔连接。⑶当绝缘导管在墙体上剔槽埋设时，应采用强度等级不小于M10的水泥砂浆抹面保护。⑷站台层电线导管应采用厚壁钢套管。⑸电气导管与塑封金屈软管对接时，必须采用接线盒或专用导管节连接。检杳用表见附表4.3.25o4・3・3・2照明工程电线穿管敷设（1）三相或单相交流单芯电缆，不得单独穿于钢导管内。（2）不同回路、不同电压等级和交流与直流的电线，不应穿于同一导管内。同一交流回路的电线应穿于同一金属导管内，且管内电线不得有接头。n⑶爆炸危险环境照明线路的电线和电缆额定电压不得低于75（）伏，且电线必须穿于钢导管内。（4）接地线最小截面不得小于2.5平方毫米铜芯线，金属线槽、镀锌钢管、可挠性导管接地跨接铜编织线不小于4.平方毫米。检查用表见附表4.3.26。43.3.3灯具安装4・3・3・3・1普通灯具安装（1）各种灯具品牌、型号符合设计要求。（2）灯具安装牢固。（3）灯具安装高度距地面不得小于2.5米。低于2.5米时灯具的金属外壳应有接地（PE）或接零（PE®保护措施。（4）安装灯具时电线导管应接入灯具接线盒内，吊顶内不得有导线裸露或部分裸露。检查用表见附表4.3.27O43.3.3.2专用灯具安装⑴各种灯具甜牌、型号符合设计要求（2）除正常电源外另有一路电源供电。（3）疏散照明位置符合规范要求。（4）应急照明灯具及线路的耐火性能符合规范要求。检查用表见附表4.3.27o43.3.4开关插座安装（1）开关安装必须按设计位置安装，垂直度和水平度都要按设计及验收规范的要求进行。（2）开关插座高度应一致，偏差不得大于5mmo对不符合要求的盒子，在专业装修前整改好，避免破坏专业装修成品。检查用表见附表4.3.28。n⑴配电线金属框架必须接地或接零可靠。（2）配电线有可靠的电击保护。（3）箱内配线整齐，无绞接现象。（4）箱内开关动作灵活可靠。（5）箱内分别设置零线和保护地线汇流排。检查用表见附表4.3.29o43.3.6室外工程（1）室外风井、出入口墙体四周在绿化覆土前应做防水处理；⑵室外广场路而敷设前审核路而材料（道板、大理石等）的排版图；核查路而材料质量;（3）室外广场路面敷设检查路基密实质量，按设计要求敷设路面材料；（4）检查各专业出户管线封堵质量（给排水、空调水、电信等管线）。4.33.7车站结构开孔管理（1）装饰单位为车站结构开孔统一管理单位；（2）各机电安装单位及系统单位须在车站结构上开孔的，必须向装饰单位提出书面屮请，并在开孔处表明要求，曲装饰单位安排实施；（3）开孔规格大于®300min和300x300mm的，应办理设计确认手续。43.3.8车站各类管线穿越墙、楼板、出户的封堵管理（1）装饰单位为车站结构开孔封堵统一管理单位；（2）各类管线穿越安装或套管安装完毕后，应按设计和规范要求进行封堵。注解：分项工程验收允许标准（误差值）见相应规范条款，报验申请表申请检查验收。4.材料设备管理5.1甲定材料设备的管理（1）车站装修材料一部分为指定材料，开工前实施封样，并按规定填写《主要材料/设备进场封样确认单》（附表5.1）。n（2）对这些材料的进场验收是监理工作的重要管理内容，地坪使用的面材检查，发现有色差和色斑等不符合要求的应剔除并退货。（3）在每月的计量月报里，应该附冇该月的《指定材料月报表》（附表5.2）和《装修指定材料验收表》（附表5.3）这2张统计表格。（4）其它材料设备进场，同样要实行报验制度。5.2乙购材料设备采购5.2.1采购控制措施（1）材料的采购供应商应在申通集团认口J的合格供应商名录内选择；⑵如果不是在名录内，必须在资质报审表上加以说明：经业主项口经理批准。（3）按规定填写《主要材料/设备比选确认单》（附表5.4）5.2.2进货检验和试验控制措施（1）材料及设备进场后耍作好堆放及保护工作。进货检验和试验合格后，施工方必须经过报审程序才能进场投入使用。⑵监理机构应建立《原材料、成品、半成品管理台账》（附表5.5）,并按川做《设备、原材料、成品、半成品构件质量检查汇总农》（附农5.6）。（3）监理机构应加强现场随机抽查，杜绝不合格材料或产品使用，满足设计和合同耍求。5.3材料设备现场管理（1）进场计划管理：根据工程进展，各需要单位和供应单位要编制进场计划，监理要检查计划执行情况。（2）材料、设备的进场通道和临时堆放场地管理：装修工程监理要I■办调督促装饰装修施工总包方，提供相应的临时场地给各大系统施工单位，相应设备的保管检验由这些单位各门负责。5.4产品保护（1）监理应督促装修/安装单位对各自的施工成果和材料设备进行有效的产品保护。（2）督促大系统设备安装单位对各自的产品实施有效的保护。应实行设备用房“交、还钥n匙制度”，总包单位完成设备用房的施工后，各大系统设备安装单位要向总包领取该房门钥匙,进入施工，施工完成后，述回总包。4.接口管理（1）与土建工程的协调1）组织协调土建单位与木装饰单位交接关系2）熟悉了解交接内容，编制交接清单3）车站结构外观、净空间测量、限量、测量成果复核4）车站结构功能性检测成果复核（如接地体接地电阻测试）5）车站结构渗水展开图交接复核6）车站结构排水专向核查7）车站结构遗留问题备忘录8）以上事宜监理组织协调，双方施工单位和监理单位召开专题会议，形成会议记录，完善交接手续，双方确认。（2）与相关系统工程的协调1）组织协调◊主动与相关系统单位充分沟通，了解相关系统工程的工程内容、工序安排及各工序进度计划◊组织协调相关系统工程，进度计划与木装饰安装工程进度计划Z关系，使双方进度关系达成统一协调，保证双方工程进度计划的有效实施◊组织相关系统工程单位，及本工程参建各方工程例会，协调各工序关系，及时调整解决工序矛盾，保证工程质量。2）技术协调A.人防工程的技术协调◊及时收集人防工程齐类管线穿越人防清洁区通用图并熟悉技术要求◊组织人防工程各类管线穿越人防清洁区技术交底，明确技术要求◊检查验收各类管线穿越人防工程质量，严格把关B.与火灾自动报警系统（FAS）、环境与设备监控系统（BAS）工程的技术I■办调◊充分了解火灾自动报警系统（FAS）、环境与设备监控系统（BAS）工程内容、工序要求n◊组织火灾自动报警系统（FAS）、环境与设备监控系统（BAS）工程与装饰工程、机电安装工程双方技术交底并形成会议纪要，明确双方配合内容，工序衔接耍求◊组织火灾白动报警系统（FAS）、环境与设备监控系统（BAS）工程与机电工程通信、通讯接口协调，明确火灾口动报警系统（FAS）、环境与设备监控系统（BAS）工程通信通讯接口，数据色容量与技术要求，保证机电工程电脑程序控制于火灾自动报警系统（FAS）、坏境与设备监控系统（BAS）工程的匹配。A.与通信、信号工程的技术协调◊充分了解通信、信号工程内容、工序要求◊组织通信、信号工程与装饰工程、机电安装工程双方技术交底并形成会议纪要，明确双方配合内容，工序衔接要求◊熟悉通信、信号工程对控制机房的各类要求（如静电地板、机房照明、插座、门窗开闭，工序进度等）◊组织办理专业单位与装饰单位齐类机房小途移交及最终移交手续，明确双方管理责任B.与AFC工程的技术协调◊充分了解通信、信号工程内容、工序要求◊组织AFC工程与装饰工程双方技术交底并形成会议纪要，明确双方配合内容，工序衔接要求。◊及吋跟踪工程进度，督促AFC工程及吋进入。C.与自动扶梯、垂直电梯及屏蔽门专业的技术I•办调◊熟悉了解口动扶梯、垂直电梯、屏蔽门工程进度计划、工序内容、技术要求。◊督促装饰单位为相关专业大件进场提供施工方便，保证设备顺利进场施工（如基础面找坡、集水井完善等）◊按专业耍求，检查验收为此配套的电气工程（如电源箱安装位置、布线质量及供电情况）。D.与轨道专业的技术协调◊协助装饰单位了解轨道专业调坡结果，督促装饰单位办理车站轨行区轨面标高控制点交接手续；（如铺轨已完成则可实测）◊复核站台层地面最终标高测放成果。n4.装饰装修工程中容易出现的问题及注意事项7.1装饰装修施工中常见问题：7.1.1土建或设计存在问题⑴各类电气用房及变配电间接地装置（预留）缺失；（2）防雷接地引下线遗漏；（3）有些通用图收集和发放不及时（如系统管线穿越人防工程的要求）；（4）站厅层尤其是出入口人防工程处排水沟的贯通；⑸后续介入的专业如：广告、商业、导向标志、运营值班等功能耍求及接口协调较滞后;⑹装饰单位负责的设计包括装饰、照明、配电设计施工图的审核不到位或滞后；（7）装饰细部构造图不明确，甚至没有；⑻诱导缝或施工缝集水槽不贯通；⑼车站风井、出入口室外部分未做防水处理。以上（1）、（2）两问题应由设计单位出具整个车站防雷接地系统图。7.1.2装饰装修工程存在问题（1）二结构施工构造柱主筋和墙体拉结筋植筋不到位；（2）墙体粉刷要求不明确，尤其是吊顶以上部位；（3）风井内灯具使用不合理；（4）大理石质量控制（尤其是色差控制）不到位；⑸照明电线导管内穿线过多；（6）照明、火灾自动报警系统（FAS）环境与设备监控系统（BAS）、通信等电气导管接地跨接缺失；（7）机房静电地板下支架接地连接缺失；（8）吊顶装饰板与固定件、扣件不配套（非同产配套产品）；（9）机房、车控室内插座、电话、通信、网络、火灾自动报警系统（FAS）环境与设备监控系统（BAS）等而板高度参差不齐；（10）火灾自动报警系统（FAS）环境与设备监控系统（BAS）通信等屯气布线滞后于装饰工程；（11）卫生间未设门槛或内外地坪未设高差、室内地坪未设坡度；n（12）防火门供应商未按消防要求提供一一对应的产品编号资料；（13）各专业管线穿越人防工程普遍不符要求，随意性强；（14）干挂大理石内扣挂件材料使用随意，规格要求不明确，尤其是对不锈钢材料的要求不明确；（15）装饰板内骨架防腐处理不到位；（16）室内涂料使用随意，品牌较乱；（17）洞孔防护栏高度不符规范要求；（18）泵房及空调机房内排水沟设置不合理或缺失。7.2注意事项7.2.1装饰设计施工图应由上级设计单位审核确认。7.2.2装饰设计施工图应请运营部门审核确认，尤其是车控室、站长室、员工休息室、环控机房等设备布置、电气布置、备用插座的布置、维护保养的辅助功能的要求等方面的要求。7.2.3火灾自动报警系统（FAS）环境与设备监控系统（BAS）、气体灭火等专业的早期介入应尽早安排。7.2.4换乘车站（1）同步启用的换乘车站其装修风格应采用趋同的设计，方案设计应兼顾两条线路的装修风格；（2）不同步建设的换乘车站以各条线的施工界面为装修设计的界面划分，先期建设的车站装修应预留远期装修衔接接口;（3）导向系统布置应符合相关规定；（4）柱面设计不强求使用线路标志色。7.2.5公共区装修（1）公共区装修应尽量加大地面完成面到吊顶完成面的高度，原则上不小于3米；（2）公共区墙面应尽量缩小结构安装尺寸，保障公共空间宽敞、美观、舒适；（3）公共区照明应符合总电量的要求，应尽量采用节能灯具；屏蔽门上方采用连续灯带设计，并采用T8规格灯脚的LED灯管；公共区应急照明原则上采用筒型灯，并宜采用LED灯具;n（4）公共区装修材料选用应符合统一主材选择要求；（5）公共区侧墙上的防火门应采用与墙而同色的门扇，非防火要求的门扇，应与墙而同质同色，并作成暗门；（6）公共区栏杆扶手处于靠墙或靠自动扶梯吋，应取消玻璃部分；（7）岀入口防淹挡板原则上放置丁•就近的设备走卿侧墙上，放置位置应便丁•取用，不同出入1I挡板集中放置时应清晰标注；（8）AFC设备口助式商业设施原则上应靠墙布置，并采用嵌入式安装；（9）公共区楼扶梯洞口侧墙应尽量做薄，减少占用洞口宽度，靠墙扶手不宜采用落地设计;（10）公共区踢脚原则上采用预制水磨石倒圆角处理；（11）公共区楼梯卜•端扶手根据运营单位需要可适当加长平段；（12）高架车站空调候车室原则上不采用整幅玻璃幕墙，需要透空设计时，应当采用小规格钢结构框架，并采用隔热玻璃；（13）站台装修完成而标高及站台边缘至线路屮心线的限界控制；配合轨道专业防踏空橡胶条的安装；（14）站厅墙面挂板净空控制，应保证维修空间；（15）出入口通道挂板净空控制，应保证维修空间；（16）站厅至站台的楼梯边梁装饰面板的安装净空控制，不侵占楼梯的有效通行宽度；（17）墙、地、顶等各装修完成面与各专业系统设备终端及广告、商业等接口协调，须配电到位；（18）导向标志的布点和版面信息须正确无误。8管理类附表验工计价审核附表（附表8.1）。
