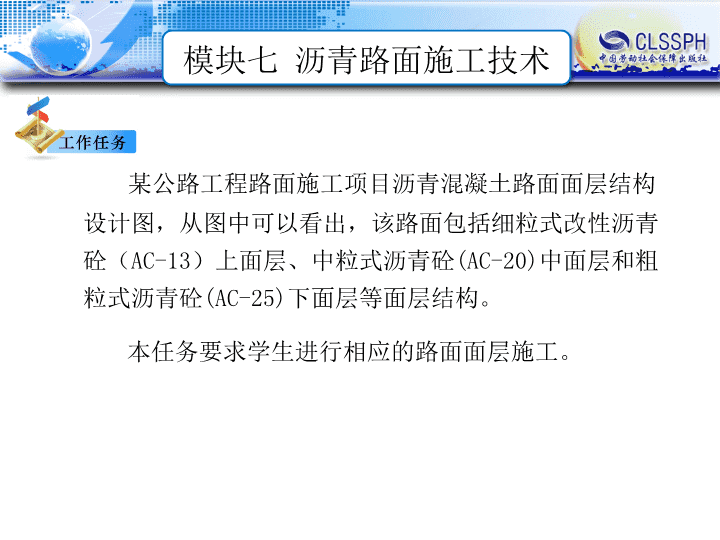

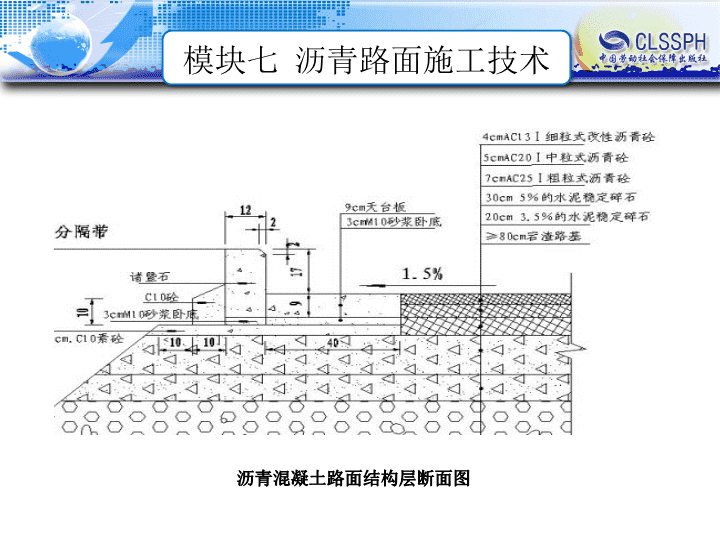

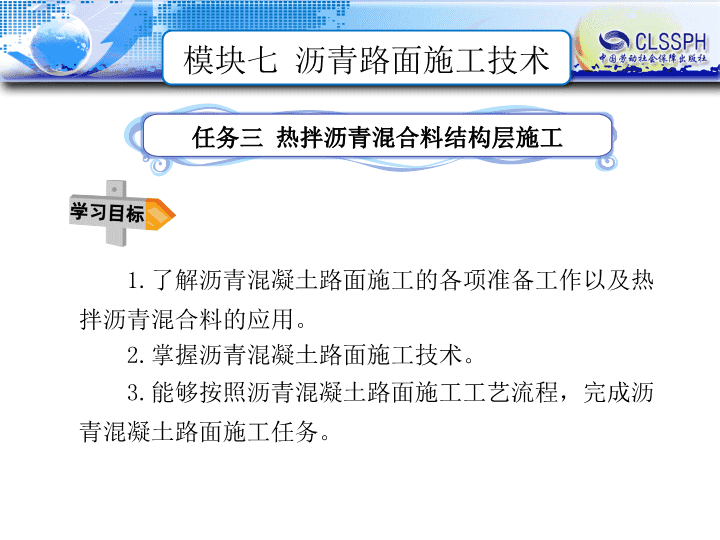

任务三热拌沥青混合料结构层施工1.了解沥青混凝土路面施工的各项准备工作以及热拌沥青混合料的应用。2.掌握沥青混凝土路面施工技术。3.能够按照沥青混凝土路面施工工艺流程，完成沥青混凝土路面施工任务。n某公路工程路面施工项目沥青混凝土路面面层结构设计图，从图中可以看出，该路面包括细粒式改性沥青砼（AC-13）上面层、中粒式沥青砼(AC-20)中面层和粗粒式沥青砼(AC-25)下面层等面层结构。本任务要求学生进行相应的路面面层施工。n沥青混凝土路面结构层断面图n一、热拌沥青混合料的使用范围及分类混合料类型密级配开级配半开级配公称最大粒径（㎜）最大粒径（㎜）连续级配间断级配间断级配沥青混凝土沥青稳定碎石沥青玛蹄脂碎石排水式沥青磨耗层排水式沥青碎石基层沥青稳定碎石特粗式-ATB-40————ATPB-40——37.553.0粗粒式-ATB-30————ATPB-30——31.537.5AC-25ATB-25————ATPB-25——26.531.5中粒式AC-20——SMA-20————AM-2019.026.5AC-16——SMA-16OGFC-16——AM-1616.019.0细粒式AC-13——SMA-13OGFC-13——AM-1313.216.0AC-10——SMA-10OGFC-10——AM-109.513.2砂粒式AC-5————————AM-54.759.5设计空隙率（%）3-53——63——4＞18＞186——12————n二、施工准备1.材料准备（1）考察厂家（2）取样试验（3）混合料凭料单检查接收（4）石料最大粒径2.施工机具和设备（1）摊铺机（2）压实机具（3）运输机械（4）检测仪器3.作业条件（1）下卧层的验收（2）设定摊铺机行走路线（3）路缘石或平石的安砌完毕（4）雨水口、检查井等应按设计标高预调（5）新老路面衔接处理（6）透层油喷洒4.技术准备n一、沥青混凝土路面操作工艺流程以AC-13F沥青混合料为例，完成AC-13F沥青混凝土路面上面层的路面施工任务。基层或下卧层的准备→测量放线→沥青混合料的运输→卸料→沥青混合料的摊铺→碾压→封闭交通→开放交通。n二、操作工艺1.基层或下卧层的准备（1）基层表面处理（2）已有沥青面层的表面处理（3）旧水泥混凝土路表的处理2.测量放线（1）道路中线的控制（2）设计高程的控制n3.沥青混合料的运输（1）沥青混合料运输车辆类型的选择（2）运料车数量的确定（3）沥青混合料的运输管理沥青混合料运料车等待卸料图n4.卸料（1）卸料前沥青混合料的检查（2）运料车与摊铺机配合卸料运料车卸料图n5.沥青混合料的摊铺（1）人工摊铺技术要点（2）摊铺机摊铺技术要点1）摊铺机结构参数的调整与选择。2)摊铺机运行参数的调整与选择。①摊铺机的作业速度。②摊铺宽度的控制。③摊铺厚度的控制。④摊铺过程中供料的要求与调整。两台摊铺机梯队摊铺图n⑤摊铺机的找平基准选择。钢丝绳基准线图n铝合金梁基准线图n滑靴平衡梁基准图n大型平衡梁基准图n6.沥青混合料的压实及成型（1）碾压机械的选型与组合（2）压实层厚度控制（3）压实温度控制（4）选择合理的碾压速度压路机碾压速度（km/h）压路机类型初压复压终压适宜最大适宜最大适宜最大钢筒式压路机2～343～563～66轮胎压路机2～343～564～68振动压路机2～3（静压或振动）3（静压或振动）3～4.5（振动）5（振动）3～6（静压）6（静压）n（5）压实作业的要求1）初压。2）复压。3）终压。（6）SMA路面的压实作业要求（7）压实注意事项碾压轮在碾压过程中应保持清洁，有沥青混合料沾轮时应立即清除。2)在碾压过程中，压路机每次应由两端折回的位置阶梯形的随摊铺机向前推进，使折回处不在同一横断面上。压路机不得在未碾压成型路段上转向、调头、加水或停留。在当夭成型的路面上，不得停放各种机械设备或车辆，不得散落矿料、油料等杂物。n7.接缝处理(1)纵向接缝施工要求(2)横向接缝施工要求a）斜接缝b）阶梯形接缝c）平接缝横向接缝的形式8.开放交通n三、沥青混凝土路面施工质量控制1.沥青混合料路面铺筑过程中的质量控制(1)施工厚度的控制（2）压实度的控制（3）渗水情况检测（4）平整度控制（5）外观检查（6）施工动态质量管理2.沥青混合料路面交工验收阶段质量检验(1)基本要求(2)质量检验评定标准(3)外观鉴定n一、选择题1.热拌沥青混合料(HMA)适用于铺设（）的沥青路面。A.高速公路B.一级公路C.城市道路D.各种等级公路2.沥青面层集料的最大粒径宜从上至下逐渐()，并应与压实层厚度相匹配。A.减小B.增大C.不变D.视公路等级而定3.沥青混合料运输车辆应采用载重量大于（）的大型自卸汽车运送沥青混合料到摊铺现场，以减少摊铺机在短时间内频繁换车卸料。A.150kNB.80kNC.100kND.120kN4.普通沥青混合料卸料或摊铺时，正常的施工温度下不冒烟，如果冒蓝烟可能是（）。A.加热过度B.加热过低C.含水量过大D.粉尘过多5.我国现阶段规定在铺筑高速公路时，通常采用两台或更多台数的摊铺机前后错开成梯队方式同步摊铺，两台摊铺机之间错开的距离一般为（）。A.10～20mB.20～30mC.40～50mD.50～60mn6.沥青混凝土摊铺时，松铺厚度等于压实厚度乘以松铺系数，一般情况下松铺系数的取值范围为（）A.1.15～1.35B.1.0～1.15C.1.35～1.45D.1.5以上7.热拌沥青混合料路面应待摊铺层完全自然冷却，混合料表面温度低于（）后，方可开放交通。A.30℃以下B.40℃C.50℃D.60℃以上二、简单题1.什么叫“有效压实时间”？2.简述沥青混凝土路面操作工艺流程？
