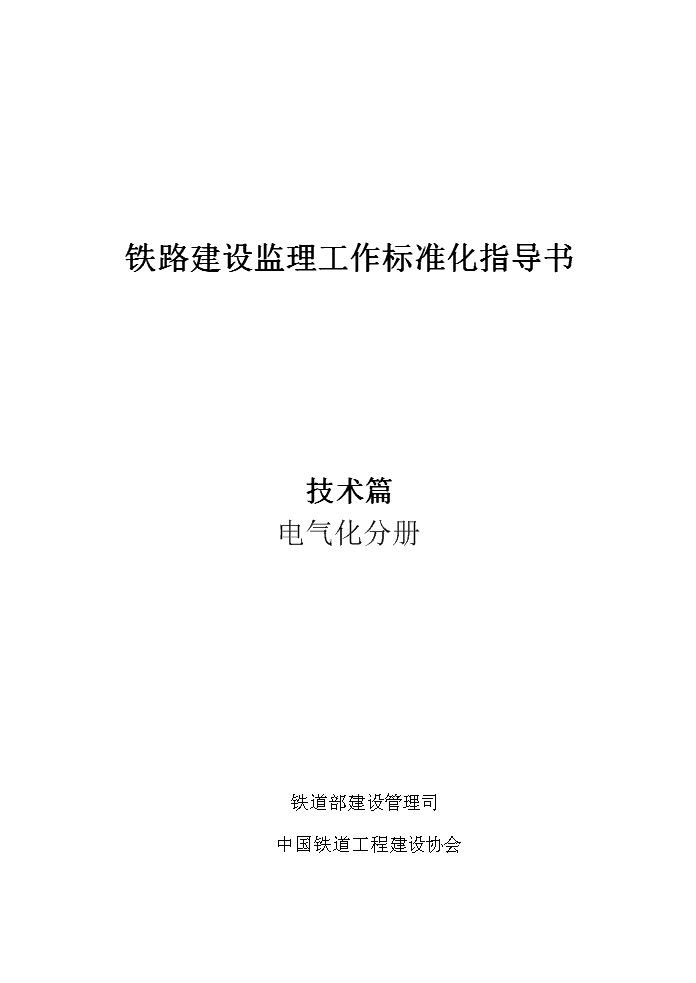

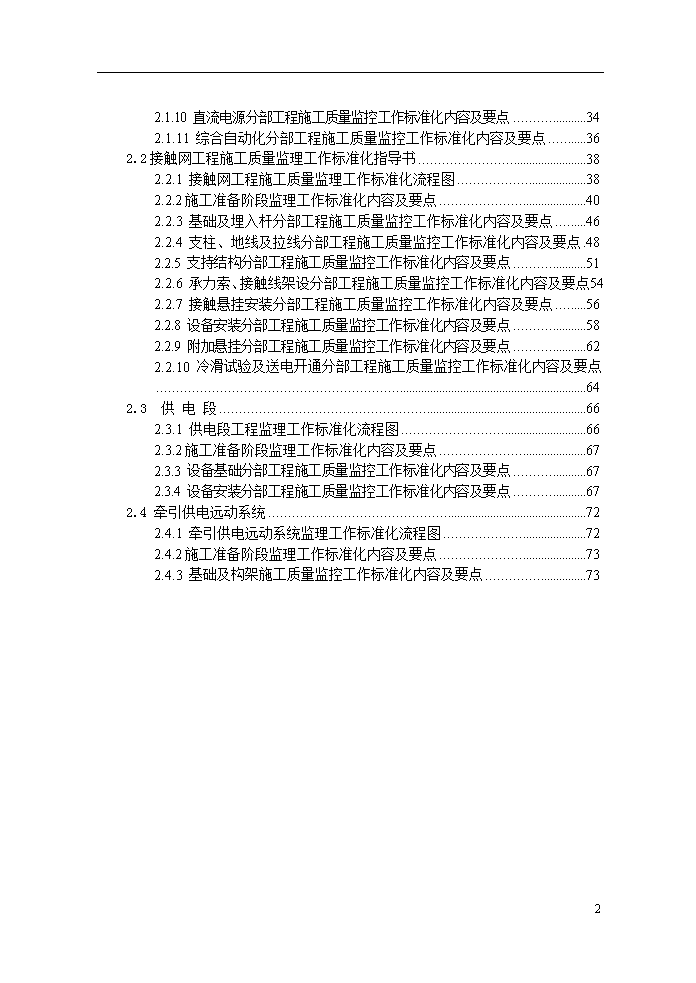

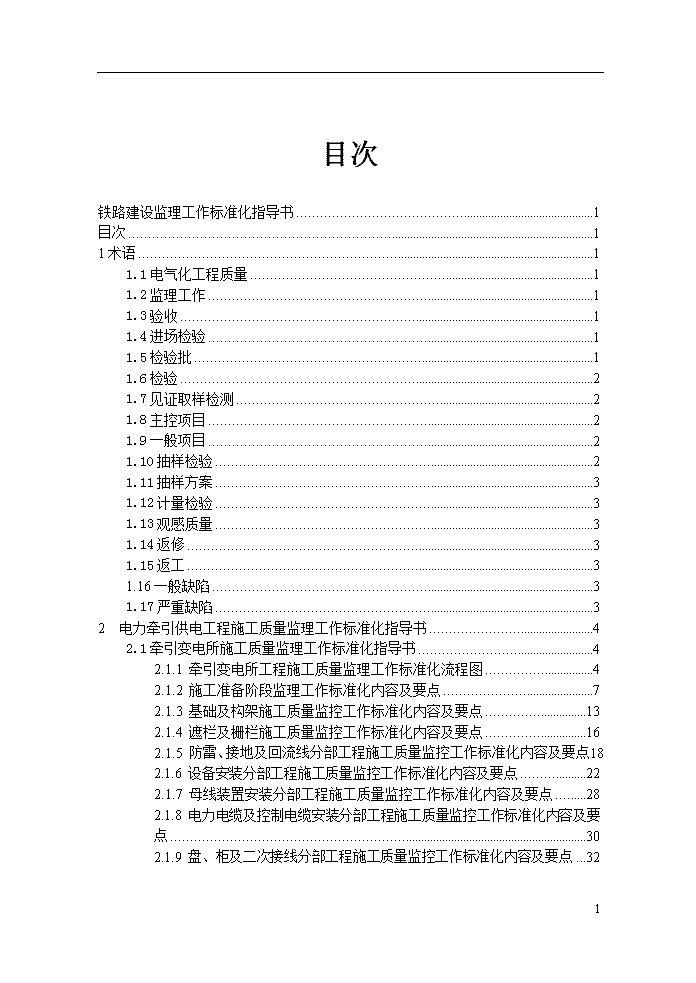

铁路建设监理工作标准化指导书技术篇电气化分册铁道部建设管理司中国铁道工程建设协会n目次铁路建设监理工作标准化指导书1目次11术语11.1电气化工程质量11.2监理工作11.3验收11.4进场检验11.5检验批11.6检验21.7见证取样检测21.8主控项目21.9一般项目21.10抽样检验21.11抽样方案31.12计量检验31.13观感质量31.14返修31.15返工31.16一般缺陷31.17严重缺陷32电力牵引供电工程施工质量监理工作标准化指导书42.1牵引变电所施工质量监理工作标准化指导书42.1.1牵引变电所工程施工质量监理工作标准化流程图42.1.2施工准备阶段监理工作标准化内容及要点72.1.3基础及构架施工质量监控工作标准化内容及要点132.1.4遮栏及栅栏施工质量监控工作标准化内容及要点162.1.5防雷、接地及回流线分部工程施工质量监控工作标准化内容及要点182.1.6设备安装分部工程施工质量监控工作标准化内容及要点222.1.7母线装置安装分部工程施工质量监控工作标准化内容及要点282.1.8电力电缆及控制电缆安装分部工程施工质量监控工作标准化内容及要点302.1.9盘、柜及二次接线分部工程施工质量监控工作标准化内容及要点3274n2.1.10直流电源分部工程施工质量监控工作标准化内容及要点342.1.11综合自动化分部工程施工质量监控工作标准化内容及要点362.2接触网工程施工质量监理工作标准化指导书382.2.1接触网工程施工质量监理工作标准化流程图382.2.2施工准备阶段监理工作标准化内容及要点402.2.3基础及埋入杆分部工程施工质量监控工作标准化内容及要点462.2.4支柱、地线及拉线分部工程施工质量监控工作标准化内容及要点482.2.5支持结构分部工程施工质量监控工作标准化内容及要点512.2.6承力索、接触线架设分部工程施工质量监控工作标准化内容及要点542.2.7接触悬挂安装分部工程施工质量监控工作标准化内容及要点562.2.8设备安装分部工程施工质量监控工作标准化内容及要点582.2.9附加悬挂分部工程施工质量监控工作标准化内容及要点622.2.10冷滑试验及送电开通分部工程施工质量监控工作标准化内容及要点642.3供电段662.3.1供电段工程监理工作标准化流程图662.3.2施工准备阶段监理工作标准化内容及要点672.3.3设备基础分部工程施工质量监控工作标准化内容及要点672.3.4设备安装分部工程施工质量监控工作标准化内容及要点672.4牵引供电远动系统722.4.1牵引供电远动系统监理工作标准化流程图722.4.2施工准备阶段监理工作标准化内容及要点732.4.3基础及构架施工质量监控工作标准化内容及要点7374n1术语1.1电气化工程质量反映电气化工程满足相关规定和合同约定的要求，包括在安全、使用功能及其耐久性能、环境保护等方面所有明显和隐含性能的特性总和。1.2监理工作建设管理工作的延伸，监理单位代表建设单位行使所委托的安全、质量、工期、投资、环保控制等相关权力，并将工程质量作为工作重点。1.3验收在施工单位自行质量检查评定的基础上，参与建设活动的有关单位共同对检验批、分项、分部、单位工程质量进行抽样复验，根据相关标准以书面形式对工程质量达到合格与否作出确认。1.4进场检验对进入施工现场的材料、构配件、设备等按相关标准规定要求进行检验，对产品达到合格与否作出确认。1.5检验批74n按同一的施工条件或经过规定的方式汇总起来供检验用的，由一定数量（本规定拟定，在一个单位工程范围内，每完成一个分项工程即验收一次的检验体。）样本组成的检验体。1.6检验对检验项目的性能进行测量、检查、试验等，并将结果与标准规定要求进行比较，以确定每项性能是否合格所进行的活动。1.7见证取样检测在监理单位或建设单位派出的有见证资格的人员监督下，由施工单位有关人员现场取样，并送至具备相应资质的检测单位所进行的检测。1.8主控项目工程中的安全和使用功能，对工程质量起决定性作用的检验项目。1.9一般项目除主控项目以外的检验项目。1.10抽样检验按照规定的抽样方案，随机地从进场的材料、构配件、设备或工程实体项目中，按检验批抽取一定数量的样本所进行的检验。74n1.11抽样方案根据检验项目的特性所确定的抽样数量和方法。1.12计量检验在抽样的检验样本中，对每一个体测量其某个特性的检查方法。1.13观感质量通过观察和必要的量测所反映的工程外在质量。1.14返修对工程不符合标准规定的部位采取整修等措施。1.15返工对不合格的工程部位采取的重新制作、重新施工等措施。1.16一般缺陷对结构件或设备的受力性能或安装使用性能无决定性影响的缺陷。1.17严重缺陷对结构件或设备的受力性能或安装使用性能有决定性影响的缺陷。74n1.18旁站在关键部位和关键工序施工过程中，由监理人员在现场全过程进行的监督活动。2电力牵引供电工程施工质量监理工作标准化指导书2.1牵引变电所施工质量监理工作标准化指导书2.1.1牵引变电所工程施工质量监理工作标准化流程图74n施工准备工作1熟悉设计文件，核对施工图纸；2参加技术交底及定测交桩；3审查、审批承包单位施工组织设计（专项方案、质量管理体系与制度等）；4审查核对承包单位施工机械、设备、人员进场情况；5检查承包单位开工前的施工准备工作；6审批单位工程开工报告。1进场材料、配件的核实签认；2遮栏及栅栏制作安装的质量控制；基础及构架遮栏及栅栏防雷接地及回流线1进场材料、配件核查；2基础测量及开挖的质量控制；3审批施工方案（作业指导书）；4基础浇注的监控；5构架组立及配件安装的质量控制；1进场材料、配件、设备核查签认；2避雷器装置安装的质量控制；3隐蔽工程监理；4接地网、线安装敷设的质量控制；5接地电阻的测试；6回流线安装敷设的质量控制；1进场材料、配件、设备的检查签认；2审查设备出厂质量证明文件及相关资料；3蓄电池安装的质量控制；4蓄电池充、放电过程的质量控制；5审查安装技术记录及测试试验记录。直流电源装置1进场材料、配件检查签认；2母线安装的质量控制；3引下线及设备连线的质量控制；4审查母线安装技术记录。母线装置74n1检查电缆、配件出厂质量证明文件并签认；2缆敷设的质量控制；3蔽工程监理；4缆头制作安装的质量控制；5缆配线的质量控制。电力电缆及控制电缆1审查场材料、配件、设备质量证明文件并签认；2配电盘、柜安装的质量控制；3配电盘、柜电器元件单体测试；4二次配线安装的质量控制；5整体联动试验的质量控制；6审查设备安装技术记录及测试试验报告。盘、柜及二次配线1审查材料、配件、设备的质量证明文件并签认；2重、长、大设备运输、吊装、就位专项方案审查；3电气设备安装过程的质量控制；4电气设备调试、试验过程的平行见证；5重点部位、关键工序监控；6审查电气设备安装技术记录；7审查电气设备测试、试验报告。电气设备安装牵引变电所启动试运行及送电开通1检查启动试运行条件；2审查试运行专项方案；3检查送电开通用具、材料，人员到位情况；4参加变电所启动试验及送电开通。1督促检查承包单位按规定要求及时限编制正式的竣工文件及相关资料，移交有关单位或部门；2协调承包单位与接管单位办理交接。工程竣工牵引变电所工程施工质量监理工作标准化流程图2.1.174n2.1.2施工准备阶段监理工作标准化内容及要点2.1.2.1开工前监控准备工作标准化内容及要点①依据委托监理合同和实际监理工作需要，总监主持，专业监理工程师参加，组建项目监理机构；并建立与业主的正常工作联系渠道，接收各种监理依据性合同、文件、资料。②总监主持、组织，依据监理工作人员进场计划，结合满足建设工程监理工作需要的实际情况，满足监理工作需要的监理人员进场；并明确监理人员工作分工及岗位职责；建立明确的组织机构框图；根据业主每个招标工程项目分阶段、分别报出监理工作人员名单、分工及联系电话单，给建设相关单位。③总监主持、组织，依据监理设施设备进场计划，结合满足建设工程监理工作需要的实际情况，配备齐全办公、检测、测量设施和仪器进场。④总监主持、组织，专监参加，按有关《工程监理规范》规定的内容和要求，编制详细工程监理规划和监理实施细则，确定监理工作程序，明确项目监理机构的工作目标，确定具体的监理工作制度、程序方法、措施和有关计划。⑤总监主持、组织，专业监理工程师参加，所有监理人员熟悉监理依据性合同、文件、资料及设计文件内容，掌握建设、设计意图和要求。⑥专监主持工程现场调查，全面掌握沿线地形、地貌、水文地质等情况。⑦总监主持、组织，专监参加，进行内、外部监理工作交底，建立正常的监理内部工作关系和监理与被监理工作关系，并建立总监主持、专监和监理员接受的监理内部工作交底记录，建立总监主持、被监理单位现场项目机构主要管理人员参加的监理外部工作交底纪要。⑧业主委托时：总监主持、组织，专监参加，配合业主编制施工招标文件；协助业主进行施工招标。74n2.1.2.2开工前监控准备工作标准化流程·开工前监理工作标准化流程如后1-2图.项目监理机构组建完成监理人员、监理设施进场熟悉合同文件组织施工监理交底1、督促、检查承包单位按规定及时编制竣工文件及有关资料；2、组织参加单位工程质量的预验收；3、参加工程竣工初验。检查质量、安全、环保、技术管理体系审批施工组织设计检查施工测量控制网审查基准点复测成果组织图纸校对参加设计交底检查开工条件参加第一次工地会议签发开工令2.1.2.3现场施工准备质量监控工作标准化内容及要点2.1.2.3.1工程定位及标高基准的复核及施工平面布置的监控工作标准化内容及要点，专业监理工程师应：①参加原始基准点、基准线和标高等测量控制点的交接；74n②要求施工承包单位复核并建立施工测量控制网，做好基桩的保护。③检查施工平面布置是否合理、是否满足各相关工程顺利作业的技术需要、是否满足工艺技术质量要求；④对施工放样测量按照10%的比例平行检测或20%的比例旁站进行核对，并签署承包单位报送的《施工测量报审表》。2.1.2.3.2业主委托时：材料、构配件采购订货的监控工作标准化内容及要点，总或副总监应主持，专业监理工程师应参加：①采购订货申报：凡由承包单位负责采购的原材料、半成品或构配件，在采购订货前，应向监理申报。②采购订货审查：审查对拟采购订货的原材料、半成品或构配件的质量标准与要求是否符合，交货期是否满足；国家投资工程中单笔80万人民币以上的大宗材料或器材的采购应当实行招标方式采购。2.1.2.3.3参加设计交底和组织承包单位共同做好施工图纸的现场核对监控工作标准化内容及要点，总或副总监应主持，专业监理工程师应参加：①监理应要求施工承包单位做好施工图纸的现场核对工作。②施工图纸现场核对主要内容：•设计图纸是否完整并与图纸目录相符；•图纸合法性的认定，即施工图纸是否经设计单位正式签署，是否经有关部门强审批准，是否得到建设单位的同意。•图纸与说明书是否齐全，有无分期供图的时间表。•地下管线、构筑物、障碍物是否探明并标注清楚。•图纸中有无矛盾、遗漏、差错之处，如结构图中的相关尺寸是否统一准确；各专业设计之间有无“差、错、漏、碰”。•地质与水文资料等基础资料是否充分、可靠，地形、地貌与现场实际情况是否相符。•材料来源有无保证，应用有无问题。•所提出的施工工艺、方法是否合理，是否切合实际，是否存在不便于施工之处，能否保证质量要求；•设计中采用的特殊工艺和新材料等非标准的依据是否充分。•设计图中所使用的规程、规范、标准图册的有效性。74n③对于存在的问题，应要求承包单位以书面形式提出，监理以图纸会审纪要通过建设单位反映给设计，在设计单位以书面形式进行解释和确认后，才能进行施工。④监理应认真参加建设单位组织的设计交底，并会签由设计整理的会议纪要。2.1.2.3.4《工程实施性施工组织设计》和《工程施工总体进度计划》的监理审查审批，总或副总监组织，专业监理审查，总或副总监审批：①在施工开始前，承包单位完成施工组织设计的编制和内部审核审批工作，填写《施工组织设计或总体进度计划报审表》报送项目监理机构。②监理工程师应要求承包单位编制一定规模危险性较大的工程（如第一，高8m以上或跨度18m以上，施工总荷载大于1kN/m2,或集中线荷载大于15kN/m的高大模板支撑系统；第二，开挖深度超过5m，或深度虽未超过5m但其地质条件和周围环境及地下管线极其复杂的工程；第三，30t以上的重大设备吊装作业，或现场自制的特种吊装设备施工，或采用1t以上的吊车安装作业；第四，30m及以上的高空作业工程；大江、大河中的深水作业工程；第五，土石大爆破工程；第六，6m以上的边坡施工等其他危险性较大的工程。）的专项施工方案，并要求施工企业组织不少于5人的专家组先对编制的专项施工方案进行论证审查，提出书面论证审查报告，然后施工企业技术负责人签字，报项目监理机构审查、总监审核签字后方可实施；并报建设单位和建设行政安全监督机构备案。③总监组织，专业监理审查要点：第1，编制内容和内部审查手续是否齐全（•内部编写签章是否现场项目部技术分管者；•是否加盖项目机构公章；•74n内部审核签章是否是上级承包单位技术分管领导者；）。第2，施工组织部署是否合理。第3，工期、质量、投资控制目标是否满足合同要求。第4，施工方案、施工方法、施工工艺是否满足设计文件的要求以及施工方案的可行性和技术的先进性。第5，投入现场的施工机械设备、人员是否与工程进度计划相适应。第6，施工设备是否符合施工工艺要求。第7，施工安排是否连续、均衡、符合合同工期的要求。第8，技术管理体系和质量保证措施是否完整、可行。第9，施工现场布置是否合理，满足施工要求及文明施工的需要。第10，季节性施工的安排。第11，安全、环保、水保、消防和文明施工的措施是否符合有关规定和强制性标准。第12，施工过渡方案是否符合运营要求。④专业监理工程师审查后，提出需要修改或补充或是否合理可行等方面的审查意见，并提供给总监或副总监。⑤根据专监审查意见，需要承包单位修改或补充时，总监或副总监签发书面意见退回承包单位修改或补充后再报或同意实施等审批意见。⑥规模大、结构复杂或属新结构、特种结构的工程，项目监理机构对施工组织设计审查后，还应报送监理单位技术负责人审查，提出审查意见后由总监签发，必要时与建设单位协商，组织有关专业部门和有关专家会审。⑦规模大、群体或分期出图的工程，经建设单位批准可以分阶段报审施工组织设计。2.1.2.3.5施工机械配置的监控工作标准化内容及要点，专业监理工程师应：①工、机、器具配置报验：施工开始前，承包单位应按施组设计配置合适的施工机械，并将组织进场的施工机械向监理报审。②工、机、器具审查：审查施工机械、设备是否已按照批准的计划或承包合同的约定备妥；数量是否足够；使用功能性能是否能保证其施工质量的要求；使用状态是否完好可用。否则，提出改进意见，并在其《施工机械或设备报审表》中签署改进或同意使用的审批意见。2.1.2.3.6业主同意分包时：分包单位资质的审核确认监控工作标准化内容及要点，总或副总监应组织，专业监理工程师应参加。①分包申报：分包工程开工前，承包单位应报送《分包单位资质报审表》和分包有关资料（分包资质---分包单位的营业执照、资质等级证书、特殊行业施工许可证、业绩和信誉，分包单位主要技术人员、管理人员和特种作业人员的资格证书和上岗证、分包工程内容、拟分包协议等）给监理。74n②分包审查：监理应审核总承包单位报送的《分包单位资质报审表》；审核的主要内容是施工承包合同是否允许分包、分包的工程范围和工程部位是否可进行分包、分包单位是否具有按照工程承包合同规定的条件完成分包任务的能力；审查控制的重点是分包单位的组织者、管理者的资格与质量管理水平，特殊专业工种和关键施工工艺或新技术、新材料等应用方面操作者的素质与能力。③分包调查：监理对分包单位情况是否属实进行调查核实。④分包批准：如果上述调查结果满意，则总监工程师以书面形式批准该分包单位承担分包任务；或根据业主有关分包管理程序要求，向业主提供分包单位调查、审查意见。⑤分包备案：总承包单位收到监理或业主分包批准后，应尽快与分包单位签订分包协议，并将协议副本报送监理备案。2.1.2.3.7审查承包单位进场项目机构包括实验室、项目经理、总工、安全与质量工程师等主要管理人员情况监控工作标准化内容及要点，专业监理工程师应：①进场项目机构包括实验室（资质、人员等）是否符合合同要求。②其主要管理人员人数是否符合承包合同约定的要求。③其主要管理人员资格是否符合承包合同约定和有关规定的要求。④其进场特殊工种作业人员的资格证是否符合有关规定。⑤是否持证上岗。⑥检查所有上岗人员是否经过培训、考试合格。⑦否则，提出改进意见，并在其《进场主要人员报审表》中签署改进或同意使用的审批意见。2.1.2.3.8检查承包单位的开工条件监控工作标准化内容及要点，总或副总监应组织，专业监理工程师应参加：①开工许可证、企业资质证明或专项施工许可证等是否具备。②施•组和总体进度计划是否得到总监批准。74n③基准点测量复核是否得到专业监理工程师批准。④质量管理体系是否合格。⑤进场施工机械、设备与材料是否满足开工需要。⑥进场人员是否符合承包合同要求。⑦临建工程（道路、水、电、通讯、办公和生活设施）是否满足开工要求。⑧安全、文明施工、环卫措施等是否符合有关规定。⑨增建和既有改造工程，应检查承包单位是否与既有工程设备运营单位签订《安全、施工配合协议》。2.1.2.3.9审核批准《单位工程开工报告》监控工作标准化内容及要点，总监理工程师应：①根据检查的开工条件情况和承包合同约定的开工时间要求，审批《单位工程开工报告》。②审批《开工报告报审表》。2.1.3基础及构架施工质量监控工作标准化内容及要点2.1.3.1作业技术准备质量监控工作标准化内容及要点①专业监理工程师应审查承包单位报送的流沙、软土基坑支护与、长大重构件运输、吊装、就位等专项施工方案，确认：是否能够合理保证质量，是否能够实施可行，是否通过其上级技术部门审批、鉴定；并在《专项施工方案报审表》中签署是否修改、补充重报或同意实施的审查意见。②总监应根据审查意见，审批流沙、软土等地质上的基坑支护专项施工方案，提出是否修改、补充或批准的监理要求，并签署《专项施工方案报审表》。③74n专业监理工程师应查阅产品质量证明文件，并观察检查：确认自拌混凝土的进场水泥、砂、石、外加剂及基础钢筋、预埋螺栓、施工机具或设备等是否经过检验合格，其配合比是否经过试验；商品混凝土的质量是否合格，其运输、注浆措施和基础混凝土养护措施是否符合规定；提出“不符合，不同意使用”或“符合，同意使用”的审批意见，并签署《进场材料报审表》。④专业监理工程师应审批承包单位报送的本分部工程质量控制点计划，确认是否符合总承包合同约定和本分部工程有关质量管理的要求；提出是否修改、补充重报或同意实施的监理要求，并签署《本分部工程质量控制点报审表》。⑤专业监理工程师应审批承包单位报送的本分部工程作业技术交底书，确认是否符合总承包合同约定和本分部工程有关作业质量控制的要求；提出是否修改、补充重报或同意实施的监理要求，并签署《本分部工程作业技术交底书报审表》。⑥专业监理工程师应组织，监理员应参加：查阅文件或现场检查，确认施工环境状态质量：如承包单位的质量管理系统的组织结构、管理制度、检测制度、检测标准、人员配置、质量责任制等是否完善、明确和落实的情况，是否符合施工质量管理环境的需要；如水、电、动力供应、施工照明、安全防护设备、施工场地空间条件和通道、交通运输、道路、平行立体交叉作业时的相互干扰等的安排和准备情况是否符合施工作业质量环境的需要；如对防冻、防高温、防高地下水位、防流沙、防不正常沉降等可能出现对施工作业质量不利影响的情况，是否已经有充分的认识并已做充分准备和采取有效措施，是否满足作业质量要求的有效控制需要。2.1.3.2基础施工质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查，监理员旁站；检查程序——施工单位先自检合格，再报旁站监理检查：①核对基础坑的平面位置是否符合设计；②核对基础坑开挖的范围、开挖方式、弃土及防、排水措施、易坍塌地质的支护方案是否符合合理并有关规定。74n③基础坑成型后，测量基坑的尺寸、深度等是否符合设计和验标。④支模后，测量基础的平面位置及高程是否符合设计和验标。⑤监督基础混凝土搅拌、捣固的质量是否符合有关规定，混凝土灌注间隔时间是否在规定的允许时间之内，混凝土的强度试验块是否就地制作，并在同等条件下养护。⑥基础浇筑完成后，即测量基础的纵横轴线中心位置、顶面高程及允许偏差等是否符合设计和验标。⑦巡视检查基础混凝土的养护是否符合规定；在基础上的设备安装和杆塔上负载作业时，其基础混凝土强度是否达到70%及以上。⑧其他，待基础检验批质量验收时，抽样检查是否符合有关规定。2.1.3.3构架施工质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查，监理员旁站；检查程序施工单位先自检合格，再报旁站监理检查：①查阅产品质量证明文件和核对各类构件、电杆及其他构配件运达现场的分类标识，规格、型号：确认各类构件、电杆及其他构配件是否三证齐全，其结构尺寸是否符合设计要求并满足安装要求，其加工工艺、外观、防腐、机械性能等是否符合有关规定。②监督长大重构件的运输、吊装、就位质量。③测量：•各类构架的安装位置及各部尺寸、允许偏差应符合设计和验标要求。•金属构架紧固件与螺栓的配合公差应符合国家现行有关标准规定，自加工件应符合设计标。•钢圈连接的钢筋混凝土电杆的焊接及杆顶设备装置钢板的焊接方法、工艺，必须满足有关标准规定。•74n门型、H型、人字型构架及位于同一安装中心线电杆的偏差，进线及终端杆承载后的倾斜度，中间构架及设备支架电杆与地面的垂直度；人字杆的根开，其叉开角度的平分线于两基础中心连线，同一组杆型组立后的电杆交差均应符合相关标准规定。•钢结构母线构架和设备支架采用螺栓连接时，螺栓紧固力矩值符合设计或产品的技术规定。•同一组钢结构母线支架、构架电杆及母线横梁应于同一安装线上，偏差应符合规定。•母线横梁不得有弯曲，安装位置及固定方式应符合设计规定，连接配件与杆顶钢板的连接必须牢固。构支架上安装的金属结构件（横梁、爬梯、地线架及设备托架、支架）布置方式应一致，且应符合设计要求。2.1.4遮栏及栅栏施工质量监控工作标准化内容及要点2.1.4.1技术准备质量监控工作标准化内容及要点专业监理工程师应：①查阅产品质量证明文件，并观察检查：确认遮栏及栅栏材料、加工、防腐等质量是否合格；提出“不符合，不同意使用”或“符合，同意使用”的审批意见，并签署《进场材料报审表》。②审批承包单位报送的本分部工程质量控制点计划，确认是否符合总承包合同约定和本分部工程有关质量管理的要求？；提出是否修改、补充重报或同意实施的监理要求，并签署《本分部工程质量控制点报审表》。③审批承包单位报送的本分部工程作业技术交底书，确认是否符合总承包合同约定和本分部工程有关作业质量控制的要求？；提出是否修改、补充重报或同意实施的监理要求，并签署《本分部工程作业技术交底书报审表》。④74n查阅文件或现场检查，确认施工环境状态质量：如承包单位的质量管理系统的组织结构、管理制度、检测制度、检测标准、人员配置、质量责任制等是否完善、明确和落实的情况，是否符合施工质量管理环境的需要；如水、电、动力供应、施工照明、安全防护设备、施工场地空间条件和通道、交通运输、道路、平行立体交叉作业时的相互干扰等的安排和准备情况是否符合施工作业质量环境的需要。2.1.4.2遮栏及栅栏施工质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查，监理员旁站；程序——施工单位先自检，再报监理人员巡检和检验批验收检查：①检查配电装置的遮栏及栅栏的高度、网状遮栏的网孔大小及栅栏的栅条最低栏杆的对地距离，是否符合验收标准。②检查遮栏及栅栏门的开启方向是否正确；向带电侧开启的止档是否符合要求；遮栏门是否装锁、开闭灵活。③检查遮栏及栅栏的立柱埋设是否垂直、牢固、高度一致，顶端是否封堵。在同一轴线上的立柱是否在同一平面内，钢板及钢板网的外观、焊接及焊接质量，金属表面是否做防腐处理。④检查遮栏及栅栏与带电体的距离是否符合验标。⑤检查遮栏及栅栏的接地，接地应良好，所有能开启的门应用软铜线与立柱可靠连接，遮栏或栅栏的接地应与室内主接地线连接，但严禁与二次回路的接地体连接。2.1.5防雷、接地及回流线分部工程施工质量监控工作标准化内容及要点2.1.5.1作业技术准备质量监控工作标准化内容及要点①74n专业监理工程师应审查承包单位报送的高大避雷针塔吊运、安装专项施工方案，确认：是否能够合理保证质量，是否能够实施可行，是否通过其上级技术部门审批、鉴定；并在《专项施工方案报审表》中签署是否修改、补充重报或同意实施的审查意见。②总监应根据审查意见，审批高大避雷针塔安装专项施工方案，提出是否修改、补充或批准的监理要求，并签署《专项施工方案报审表》。③专业监理工程师应查阅产品技术规格书、钢材试验报告、出厂检验合格证及产品电气性能试验报告等质量证明文件，并观察检查：确认避雷针塔、避雷器是否三证齐全，其结构尺寸、型号、规格等是否符合设计要求并满足安装要求，其加工工艺、外观、防腐、机械性能等是否符合有关规定；提出“不符合，不同意使用”或“符合，同意使用”的审批意见，并签署《进场材料报审表》。④专业监理工程师应审批承包单位报送的本分部工程质量控制点计划，确认是否符合总承包合同约定和本分部工程有关质量管理的要求；提出是否修改、补充重报或同意实施的监理要求，并签署《本分部工程质量控制点报审表》。⑤专业监理工程师应审批承包单位报送的本分部工程作业技术交底书，确认是否符合总承包合同约定和本分部工程有关作业质量控制的要求；提出是否修改、补充重报或同意实施的监理要求，并签署《本分部工程作业技术交底书报审表》。⑥专业监理工程师应组织，监理员应参加：查阅文件或现场检查，确认施工环境状态质量：如承包单位的质量管理系统的组织结构、管理制度、检测制度、检测标准、人员配置、质量责任制等是否完善、明确和落实的情况，是否符合施工质量管理环境的需要？；如水、电、动力供应、施工照明、安全防护设备、施工场地空间条件和通道、交通运输、道路、平行立体交叉作业时的相互干扰等的安排和准备情况是否符合施工作业质量环境的需要；如对防冻、防高温、防高地下水位、防流沙、防不正常沉降等可能出现对施工作业质量不利影响的情况，是否已经有充分的认识并已做充分准备和采取有效措施，是否满足作业质量要求的有效控制需要。74n2.1.5.2避雷针安装质量质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查，监理员旁站；检查程序——施工单位先自检合格，再报旁站监理隐蔽前检查：①检查核对避雷针的规格与型号、避雷针组装各节之间连接及螺栓紧固力矩、采用焊接时焊缝的质量、焊接加强层及钢筋的搭接标准等应符合有关规定。②检查核对避雷针的各部金属层的镀锌应无脱落，锌层光洁统一完整。③检查和测量，独立避雷针的接地方式及接地电阻值应符合设计要求。2.1.5.3避雷器安装质量质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查，监理员旁站；检查程序——施工单位先自检合格，再报旁站监理隐蔽前检查：①检查避雷器外观无明显掉瓷、破损、裂纹现象。②检查避雷器的规格、型号，节间连接方式，法兰盘与瓷套的粘合是否良好，内部的氧化锌片是否松动。③测量和检查避雷器安装的垂直度及是否牢固，每个元件的中心线与避雷器的安装点的中心线垂直偏差，各节的连接是否密贴且接触良好。④检查每组避雷器的组装序列编号应符合产品出厂标志的编号及产品说明书要求，三相并列安装的避雷器中心线，应在同一垂直平面内。铭牌应位便于观察的一侧。⑤查阅避雷器的绝缘检测试验报告并核对，氧化锌避雷器的绝缘电阻，电导电流及工频放电电压应符合产品的技术标准。74n2.1.5.4接地及接地网安装质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查，监理员旁站；检查程序——施工单位先自检合格，再报旁站监理隐蔽前检查：①检查核对：接地体及接地网所采用钢材的产品质量证明文件及检验测试报告，应符合合同和产品技术规格书要求。②测量检查，接地体及接地网的平面设置位置、接地体的规格及长度应符合设计和验标要求；接地体的埋设深度应符合设计要求，当设计无规定时，其埋设深度不得小于0.6m，人行道路上不小于1.0m。③观察检查，用于硬质土壤地带及橡皮泥地带的接地极其打击端应加焊加强角钢；材料的防腐类型及防腐层的厚度应符合设计规定。④接地体的连接采用电焊搭接连接时，搭接长度和焊接面的要求均应符合有关规定，设计没有要求时，扁钢的搭接长度不得小于宽度的两倍，扁钢的焊接面不得少于三面。⑤测量核对，独立避雷针的接地装置与接地网的地中距离不应小于3米，与道路或建筑物出入口的距离应大于5m，特殊地段不能满足规定时，应采取均压措施。⑥测量核对，避雷针接地线与接地网的连接点的埋设位置、数量、质量距变压器或其它电气设备与接地网的连接点距离必须符合有关规定。有防腐要求的接地线应应做防腐处理。⑦观察检查，接地线引向建筑物的出入口处应设置明显的接地标志或接地符号；对需要挂临时接地线的地点均应设置接地螺栓或接地板。⑧测量核对，地网、独立接地电阻值必须满足设计要求。⑨电缆沟内的接地母线，与接地网的连接应符合设计要求，严禁将25kv电气设备或装置的接地线接于电缆沟内的接地母线上。⑩74n测量检查，避雷针与照明灯架同设一构架上，照明电源及控制电缆、引入部分应采用金属保护管进行保护，电缆保护管应良好接地，其中地下埋设长度不得小于10m。2.1.5.5回流线工程施工质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查，监理员旁站；检查程序——施工单位先自检合格，再报旁站：①检查核对：回流线、回流电缆的规格、型号、截面及电气性能试验报告，应符合合同和产品技术规格书要求。②观察检查，回流线或回流电缆与变压器接地相和扼流变压器端子及接地保护放电装置与N线的连接质量等应符合有关规定。③观察检查，回流电缆的保护管及固定保护管用的夹具不应构成闭合磁路。④观察检查，采用变电所的铁路岔线作回流线时，由端子箱引出的轨回流扁钢应分别与两根钢轨连接；作为回流通道的钢轨，其所有的钢轨缝隙均应用扁钢跨接焊牢；在站线的接岔处两根岔线钢轨应与牵引钢轨连接，且与信号轨之间应采取扼流变压器绝缘措施。所有采用扁钢作轨回流的部分，其埋入地下及露出地面的以上部分均应做防腐处理。2.1.6设备安装分部工程施工质量监控工作标准化内容及要点2.1.6.1作业技术准备质量监控工作标准化内容及要点①专业监理工程师应审查承包单位报送的重高设备的运输、吊运、就位专项施工方案，确认：是否能够合理保证质量，是否能够实施可行，是否通过其上级技术部门审批、鉴定；并在《专项施工方案报审表》中签署是否修改、补充重报或同意实施的审查意见。74n②总监应根据审查意见，审批高大避雷针塔安装专项施工方案，提出是否修改、补充或批准的监理要求，并签署《专项施工方案报审表》。③专业监理工程师应查阅各种设备的技术规格书、试验报告、出厂检验合格证及产品电气性能试验报告等质量证明文件，并观察检查：确认其是否三证齐全，其结构尺寸、型号、规格等是否符合设计要求并满足安装要求，其加工工艺、外观、防腐、机械性能等是否符合有关规定；提出“不符合，不同意使用”或“符合，同意使用”的审批意见，并签署《进场材料报审表》。④专业监理工程师应审批承包单位报送的本分部工程质量控制点计划，确认是否符合总承包合同约定和本分部工程有关质量管理的要求；提出是否修改、补充重报或同意实施的监理要求，并签署《本分部工程质量控制点报审表》。⑤专业监理工程师应审批承包单位报送的本分部工程作业技术交底书，确认是否符合总承包合同约定和本分部工程有关作业质量控制的要求；提出是否修改、补充重报或同意实施的监理要求，并签署《本分部工程作业技术交底书报审表》。⑥专业监理工程师应组织，监理员应参加：查阅文件或现场检查，确认施工环境状态质量：如承包单位的质量管理系统的组织结构、管理制度、检测制度、检测标准、人员配置、质量责任制等是否完善、明确和落实的情况，是否符合施工质量管理环境的需要；如施工照明、安全防护设备、施工场地空间条件和通道、交通运输、道路、平行立体交叉作业时的相互干扰等的安排和准备情况是否符合施工作业质量环境的需要；如对防潮湿、防尘、防污染等可能出现对施工作业质量不利影响的情况，是否已经有充分的认识并已做充分准备和采取有效措施，是否满足作业质量要求的有效控制需要。2.1.6.2牵引变压器、电抗器安装质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查，监理员旁站；检查程序——74n施工单位先自检合格，再报旁站监理检查：①观察检查，变压器、电抗器的规格、型号应符合设计要求，其器身漆层完好无锈蚀，相位标志正确，附件及配件数量与装箱单相符；充油设备应无漏、渗油；充气运输的部件气压指示应正常；瓷件应光滑、无裂纹。②审核非整体封闭式器身内及随产品附带的绝缘油应取样进行简化分析及耐压试验。外购补充绝缘油的规格和耐压试验。③查阅资料审查，变压器高低压套管绝缘电阻和交流耐压及非纯瓷套管介质损耗角正切值tgδ和电容值；气体继电器的性能校验；信号温度计的测温范围及测温精度试验；散热器和热力过滤器的清洁冲洗及油密封检查；其指标均应符合国家现行的有关标准及产品的技术要求。④观察检查，非整体封闭式变压器应进行吊芯，器身内应无异常，穿心螺栓与铁心，铁轭与夹件，螺栓与夹件间的绝缘应符合产品的技术标准，铁心无多点接地；绕组绝缘层完好、无破损、变形现象，压钉紧固；器身内所有螺栓紧固，防松螺母锁紧。调压切换装置动作正确，分接头与动作指示器指示位置一致。并用0.05mm×10mm塞尺检查切换装置接触部位，应符合技术规定要求。⑤非整体封闭式变压器吊芯及附件安装质量控制项目：•绝缘油油位指示正常；•器身本体、附件及阀门不应漏、渗油；所有阀门开闭灵活，位置指示正确；•冷却装置及测温装置的动作准确，可靠；•装有气体继电器的变压器，电抗器除制造厂有规定外，其器身沿继电器气流方向应有1%-1.5%的坡度；•隔膜式储油柜胶囊安装位置正确，连接面密封良好，胶囊完整无破损。呼吸畅通，材质符合技术规定；••高压套管顶部密封结构安装正确，无松动；•吸湿器、净油器内的吸附剂干燥，管道畅通；•冷却风扇安装应牢固，转动灵活可靠，运转时无振动或过热现象；•所有法兰连接处密封良好，连接平整清洁，密封橡胶垫的压缩量不超过其厚度的1/3。74n2.1.6.3互感器安装质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查，监理员旁站；检查程序——施工单位先自检合格，再报旁站：①互感器到达现场后应进行外观检查、核对规格、型号应符合设计标准，质量证明文件和技术资料齐全。②互感器安装位置应符合设计规定，产品铭牌齐全，相色标志正确。③互感器的变比和极性方向符合设计规定，其备用二次绕组应可靠接地（电压互感器备用二次绕组N端应接地，电流互感器的备用二次绕组应经短路后接地）。④测量一次绕组对二次绕组及外壳，二次绕组间及外壳的绝缘电阻，应符合产品的技术要求。⑤检测35KV以上互感器一次绕组，连同套管的介质损耗角正切值tanδ，不应超过国家《电气装置工程电气设备交接试验标准》（GB50150）的规定。⑥35KV及以上固体绝缘互感器应进行局部放电试验。⑦互感器安装应牢固，基座水平，排列整齐，相间距离符合有关标准。⑧互感器绝缘油耐压强度试验符合产品的技术规定。2.1.6.4高压断路器（含组合电器）安装质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查，监理员旁站；检查程序——施工单位先自检合格，再报监理检查：⑴组合电器到达现场后应开箱检查，包装无破损，产品及附件与装箱单核对无误，无缺项，产品型号及规格符合设计要求。⑵观察检查，对充有SF6气体断路器的安装单元，其气体压力应符合制造厂家的技术规定。应对断路器本体进行气体泄漏检测。⑶74n对本体内的电流互感器的励磁特性和电压互感器的空载电流及励磁特性分别进行检测检查。⑷观察检查，充气、充油断路器的气体压力及其油位符合产品的技术规定，且无漏渗现象。⑸高压开关（组合电器）安装在基础上固定方式应符合产品的技术规定。⑹组合电器各功能元件的相关支架应安装水平，误差应不大于2mm；各功能单元元件主体在纵、横轴安装方向与设定的安装中心线的偏差不得大于±3mm；并列安装的断路器单元，各相间在纵、横方向和绝对标高的误差不得大于±2mm。⑺油断路器安装调整应测量和观察检查后述指标是否符合有关规定：•断路器及其操作机构安装的垂直度、稳固性及相间距离；•导电杆的行程和超行程及相间或各断口间的接触同期性；•断路器处于分闸或合闸位置时，各相传动杆拐臂与分、合闸止钉间的间隙；•断路器的各项动作参数；•油断器注油24h后，断路器的所有密封及连接部位应无漏渗现象，绝缘油的耐压强度试验符合产品的技术规定。⑻SF6断路器安装调整应测量和观察检查后述指标是否符合有关规定：•断路器本体及所有部件的安装位置应符合产品技术规定；•相间及与操动机构间的连杆应牢固性、水平度及连杆的拧入深度；•断路器充入的六氟化硫气体的压力，压力传感器的动作准确、可靠，同时对本体进行气体泄漏检测，并符合产品的技术规定；•断路器的各项动作参数符合产品的技术规定。⑼真空断路器的安装调试应测量和观察检查后述指标是否符合有关规定：•断路器的真空灭孤元件外观质量，其断口的耐压强度；•断路器触头的开距、行程、超行程及合闸缓冲器的行程，分合闸时相间的同期性，以及导电回路的接触电阻值；•灭孤元件为玻璃壳结构的断路器，其灭孤元件的外壳应完整无气泡，内部金属配件无氧化、变色或脱落现象。⑽电磁操动机构安装应测量和观察检查后述指标是否符合有关规定：••分、合闸铁心的动作灵活可靠、无卡阻；••分闸制动板能可靠投入，脱机锁钩与底板轴间的间隙应符合产品技术规定；。74n⑾液压操动机构安装调试应测量和观察检查后述指标是否符合有关规定：•液压油的标号及油位符合产品的技术规定，在额定的油压下，液压管路的所有连接部位应无渗油现象；•机构在慢分、慢合时，工作缸活塞杆的运动应无卡阻和跳动，其行程符合产品的技术规定；•防失压慢分装置动作应可靠，联动闭锁压力值应符合产品的技术规定。⑿弹簧操动机构的检验：合闸弹簧储能完毕及机构合闸完毕，机构辅助开关应能随即切断或接通电动机电源；分、合闸闭锁装置动作应灵活、复位正确、扣合可靠；机构缓冲器的行程符合产品技术规定。2.1.6.5其他高压电器（隔离开关、负荷开关、高压熔断器、电容补偿装置）安装质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查，监理员旁站；检查程序——施工单位先自检合格，再报监理检查：①隔离开关、负荷开关及传动装置的规格、型号应符合设计要求，性能应符合产品技术标准，其质量控制的项目为：•隔离开关、负荷开关的相间距离，分闸时触头的开距或角度及合闸时相间的不同期值应符合产品的技术规定。•单极隔离开关的打开距离或角度及每相导电回路的接触电阻应符合产品的技术规定，开关的位置指示器应与开关的实际位置相符。•隔离开关、负荷开关及其传动装置动作应灵活、固定可靠，触头接触紧密。②高压熔断器的安装质量应测量和观察检查后述指标是否符合有关规定：•高压熔断器规格、型号符合设计要求；•高压熔断器的熔断管及熔断丝的规格应符设计规定。熔丝的连接固定应符合产品的技术规定；•带钳口的高压熔断器、熔断管紧密的插入钳口内，不得有松动现象；•跌落式熔断器的熔管轴线与垂线的夹角为15-30°，跌落时不应碰及其它部位。74n③电容补偿装置安装，应符合铁道行业标准《电气化铁道专用并联电容技术条件》（TB/T2890）及《电气化铁道干式空芯电抗器技术条件》（ＴB/T3040）的规定。并对以下项目的质量进行控制：•空心电抗器的外绝缘缠绕层及整体结构完准、无变形，支持绝缘子等瓷件表面无破损及裂纹；瓷、铁粘合牢固，连接可靠；••空心电抗器、电容器，型号应符合设计要求；电抗器的电感量（包括抽头位置）的额定值及电容器的标称容量与实际检测值的误差应符合产品的技术规定；••并联电容器的外壳平整无变形，表面漆层完整无渗漏油现象。小套管与电容器外壳焊接牢固；••••空心电抗器安装应垂直牢固，各支柱绝缘子的受力应均匀，电抗器与绝缘间的连接螺栓的紧固力矩应符合产品的技术规定；••电抗器间隔内的所有磁性材料部件必须固定牢固，电抗器周围的接地线不得构成闭合环路；•电容器在支架上应排列整齐，布置均匀，电容器的容量匹配除设计有规定外，同一组电容器与各放电线圈（电压互感器）并联的电容量的差值不应超过5%；•凡不与地绝缘的电容器外壳及其支架，均应接地；凡于地绝缘的电容器外壳，均应接到固定的电位上。2.1.7母线装置安装分部工程施工质量监控工作标准化内容及要点2.1.7.1作业技术准备质量监控工作标准化内容及要点专业监理工程师应：①查阅绝缘子等绝缘材料的电气性能试验报告、母线、配件等产品厂家提供的质量证明文件，母线及其配件等材料应与设计要求的规格型号一致；对母线、金具等材料配件进行外观检查；提出“不符合，不同意使用”或“符合，同意使用”的审批意见，并签署《进场材料报审表》。②74n审批承包单位报送的本分部工程质量控制点计划，确认是否符合总承包合同约定和本分部工程有关质量管理的要求；提出是否修改、补充重报或同意实施的监理要求，并签署《本分部工程质量控制点报审表》。③审批承包单位报送的本分部工程作业技术交底书，确认是否符合总承包合同约定和本分部工程有关作业质量控制的要求；提出是否修改、补充重报或同意实施的监理要求，并签署《本分部工程作业技术交底书报审表》。④查阅文件或现场检查，确认施工环境状态质量：如承包单位的质量管理系统的组织结构、管理制度、检测制度、检测标准、人员配置、质量责任制等是否完善、明确和落实的情况，是否符合施工质量管理环境的需要；如施工照明、安全防护设备、施工场地空间条件和通道、交通运输、道路、平行立体交叉作业时的相互干扰等的安排和准备情况是否符合施工作业质量环境的需要；如对防潮湿、防尘、防污染等可能出现对施工作业质量不利影响的情况，是否已经有充分的认识并已做充分准备和采取有效措施，是否满足作业质量要求的有效控制需要。2.1.7.2母线安装质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查，监理员旁站；检查程序——施工单位先自检合格，再报监理检查：①矩型硬母线安装质量，应测量和观察检查后述指标是否符合有关规定：•硬母线开始弯曲处距最近绝缘子的母线支持夹板边缘距离；•硬母线最小弯曲半径；•在母线安装时，室内外配电装置安全净距离；•母线接触面应平整无氧化膜，加工后截面的减小值；•所有母线搭接面的连接螺栓应用力矩板手检查，其紧固力矩值应符合有关规定。②管型硬母线的安装质量，应测量和观察检查后述指标是否符合有关规定：••母线的规格、型号；•母线连接应使用专用连接线夹，其终端采用的封闭或防晕措施；•在管型母线安装时，室内外配电装置的安全净距。74n③软母线安装质量，应测量和观察检查后述指标是否符合有关规定：•••母线金具规格、型号应符合设计要求，并与所用母线匹配；•绝缘子的瓷件、型号及外观质量应符合设计规定，连接配件齐全，弹簧销弹性充足；•悬式绝缘子串与球头挂环、碗头挂板及锁紧销的规格互相匹配；导线与线夹的接触面应清除氧化膜，并用汽油或丙酮清洗干净，清洗长度不小于连接长度的1.2倍，清洗后应涂电力复合脂；•母线各连接金具的规格应相互匹配。钳压压接管的长度和规格符合有关规定；••软母线相间及对地安全距离应符合有关规定，母线相序相色标志正确，金属结构和托架接地良好、可靠；•母线安装弛度应符合设计要求并一致。2.1.8电力电缆及控制电缆安装分部工程施工质量监控工作标准化内容及要点2.1.8.1作业技术准备质量监控工作标准化内容及要点专业监理工程师应：①查阅电力电缆及控制电缆厂家提供的质量证明文件及相关资料；核对确认电力电缆及控制电缆规格、型号、长度及电压等级应符合设计要求。电缆中间接头及终端头的附件的规格、型号及电压等级与电缆的规格、型号相吻合，且应符合设计要求；测量，10KV及以上电力电缆的绝缘电阻不应小于400MΩ；控制电缆绝缘电阻不应小于5MΩ；提出“不符合，不同意使用”或“符合，同意使用”的审批意见，并签署《进场材料报审表》。②审批承包单位报送的本分部工程质量控制点计划，确认是否符合总承包合同约定和本分部工程有关质量管理的要求；提出是否修改、补充重报或同意实施的监理要求，并签署《本分部工程质量控制点报审表》。③74n审批承包单位报送的本分部工程作业技术交底书，确认是否符合总承包合同约定和本分部工程有关作业质量控制的要求；提出是否修改、补充重报或同意实施的监理要求，并签署《本分部工程作业技术交底书报审表》。④查阅文件或现场检查，确认施工环境状态质量：如承包单位的质量管理系统的组织结构、管理制度、检测制度、检测标准、人员配置、质量责任制等是否完善、明确和落实的情况，是否符合施工质量管理环境的需要；如施工照明、安全防护设备、施工场地空间条件和通道、交通运输、道路、平行立体交叉作业时的相互干扰等的安排和准备情况是否符合施工作业质量环境的需要；如对防潮湿、防尘、防污染等可能出现对施工作业质量不利影响的情况，是否已经有充分的认识并已做充分准备和采取有效措施，是否满足作业质量要求的有效控制需要。2.1.8.2电力电缆及控制电缆敷设的质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查，监理员旁站；检查程序——施工单位先自检合格，再报监理检查：①测量直埋电缆的路径、终端位置应符合设计要求；②测量，直埋电缆的沟深不应小于0.7m，特殊地段应按设计要求加深或增加防护措施；③电缆通过道路及构筑物时，应穿管保护；直埋电缆应在直线50米距离或拐弯处、中间接头处、进入建筑物等处设置电缆路径指示标志桩；④电缆在电缆支架上敷设时，应排列整齐，绑扎牢固，不应相互交叉，不同电压等级及电力、控制电缆应分层排列。每条电缆的终端及位于电缆夹层或电缆竖井中的部分应挂有标志牌，标志牌应字迹清楚，绑扎牢固；⑤室外电缆保护管引出口距地面高度不应小于2m。74n2.1.8.3-1电力及控制电缆头制作及与设备连线质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查，监理员旁站；检查程序——施工单位先自检合格，再报监理检查：①电力电缆终端头（中间接头）的制作质量，应测量和观察检查后述指标是否符合有关规定：•电缆测试及报告；•电缆终端头和中间接头的施工环境、外界温度、相对温度、湿度；•电力电缆终端头和中间接头的电缆护层剥切长度，绝缘包扎长度及芯线连接强度应符合电缆制作工艺要求。金属护套和钢铠装应良好接地，电缆接地线的截面应符合有关规定；•各带电部位应满足相应电压等级电气距离的规定；电缆终端头上应有明显的相色标志，且应与系统一致。②控制电缆终端头的制作质量，应测量和观察检查后述指标是否符合有关规定：•检查电缆测试报告，终端头绝缘可靠，密封良好；•特殊情况下，控制电缆有中间接头时，其接头必须连接牢固并不受机械拉力；•电缆终端头应固定牢固，各带电部位应满足相应电压等级电气距离的规定。③电缆芯线与设备的连接质量，应测量和观察检查后述指标是否符合有关规定：•芯线端部剥切长度应大于接线端子孔深或连接管长度的一半；•接线端子或连接管规格应与电缆芯线配套；•电力电缆及控制电缆与设备的连接应正确，固定牢靠，绝缘良好，接地可靠。74n2.1.9盘、柜及二次接线分部工程施工质量监控工作标准化内容及要点2.1.9.1作业技术准备质量监控工作标准化内容及要点专业监理工程师应：①查阅各类配电盘、成套柜、控制台、端子箱等厂家提供的质量证明文件及相关资料；核对确认各类配电盘、成套柜、控制台、端子箱等设备的规格、型号应符合设计要求；设备表面漆层完整，无锈蚀、变形及损伤等缺陷；各电器元件的规格、型号与原理图一致；产品的背面接线图与设计原理图经核对相互一致；提出“不符合，不同意使用”或“符合，同意使用”的审批意见，并签署《进场材料报审表》。②审批承包单位报送的本分部工程质量控制点计划，确认是否符合总承包合同约定和本分部工程有关质量管理的要求；提出是否修改、补充重报或同意实施的监理要求，并签署《本分部工程质量控制点报审表》。③审批承包单位报送的本分部工程作业技术交底书，确认是否符合总承包合同约定和本分部工程有关作业质量控制的要求？；提出是否修改、补充重报或同意实施的监理要求，并签署《本分部工程作业技术交底书报审表》。④查阅文件或现场检查，确认施工环境状态质量：如承包单位的质量管理系统的组织结构、管理制度、检测制度、检测标准、人员配置、质量责任制等是否完善、明确和落实的情况，是否符合施工质量管理环境的需要；如施工照明、安全防护设备、施工场地空间条件和通道、交通运输、道路、平行立体交叉作业时的相互干扰等的安排和准备情况是否符合施工作业质量环境的需要？；如对防潮湿、防尘、防污染等可能出现对施工作业质量不利影响的情况，是否已经有充分的认识并已做充分准备和采取有效措施，是否满足作业质量要求的有效控制需要。74n2.1.9.2配电盘、柜安装质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查，监理员旁站；检查程序——施工单位先自检合格，再报监理检查：①到场材料设备质量，应测量和观察检查后述指标是否符合有关规定：•各类配电盘、成套柜、控制台、端子箱等设备的规格、型号应符合设计要求；•设备表面漆层完整，无锈蚀、变形及损伤等缺陷；各电器元件的规格、型号与原理图一致；产品的背面接线图与设计原理图经核对相互一致；•各类接线端子的排列顺序及绝缘间隔与端子接线图一致；各类接线端子的排列顺序及绝缘间隔与端子接线图一致；•二次回路串接的熔断器规格、型号应符合设计要求；•根据装箱单确认备品、备件应齐全。②配电盘、柜安装质量，应测量和观察检查后述指标是否符合有关规定：•盘、柜本体及盘柜内的设备或电器与各构件间的连接应牢固；各配电盘、控制台、成套柜等与基础型钢除没有特殊要求外，一般应采用压板连接；•盘、柜单独或成列安装时，其垂直、水平偏差以及柜面的偏差和盘柜间接缝的允许偏差应符合有关规定；•盘、柜等的安装位置应符合设计要求，安装用的紧固件均采用热镀锌制品；•盘、柜的接地连接应牢靠，成列安装的盘、柜其接地不得少于两点。随盘、柜成套供应带来的贯通式接地线，其在盘、柜内安装应符合厂家的规定；•端子箱安装应牢固，封闭良好；成列安装时，应排列整齐；•盘、柜等设备正面及背面安装的各类电器、端子排等应标明名称、编号、用途及操作位置。③二次配线安装质量，应测量和观察检查后述指标是否符合有关规定：•电气回路的连接（螺栓、插接、焊接等）应牢固可靠；•电缆芯线端部回路编号正确，字迹清晰；•二次回路配线整齐、美观，线芯绝缘良好，无损伤；•每个接线端子每侧所接芯线不得超过两根，且线间必须加垫平垫圈；••74n引入盘、柜等的电缆应排列整齐，固定牢固，铠装电缆的钢带不得进入盘柜内；线束绑扎牢固，紧固卡子与芯线间应加绝缘衬垫；••盘、柜内的电缆芯线应按垂直或水平方式有规律的配置，备用芯线应留有适当余度；•用于静态保护等回路的电缆，采用屏蔽电缆时，其屏蔽层应接地；如不采用屏蔽电缆，则其备用芯线有一芯接地；除设计有特殊规定外，接地点宜放在配电装置一侧；•远动终端及利用计算机进行数据传输的自动化系统的电缆应符合设计规定，并根据产品的技术要求采取相应屏蔽措施。2.1.10直流电源分部工程施工质量监控工作标准化内容及要点2.1.10.1作业技术准备质量监控工作标准化内容及要点专业监理工程师应：①查阅产品合格证、试验报告、充放电记录、充电放电曲线图及配制电解液的化学材料品质化验报告等质量证明文件；进场设备及附属配件的规格、型号、数量及外观质量；提出“不符合，不同意使用”或“符合，同意使用”的审批意见，并签署《进场材料报审表》。②审批承包单位报送的本分部工程质量控制点计划，确认是否符合总承包合同约定和本分部工程有关质量管理的要求；提出是否修改、补充重报或同意实施的监理要求，并签署《本分部工程质量控制点报审表》。③审批承包单位报送的本分部工程作业技术交底书，确认是否符合总承包合同约定和本分部工程有关作业质量控制的要求；提出是否修改、补充重报或同意实施的监理要求，并签署《本分部工程作业技术交底书报审表》。④74n查阅文件或现场检查，确认施工环境状态质量：如承包单位的质量管理系统的组织结构、管理制度、检测制度、检测标准、人员配置、质量责任制等是否完善、明确和落实的情况，是否符合施工质量管理环境的需要；如施工照明、安全防护设备、施工场地空间条件和通道、交通运输、道路、平行立体交叉作业时的相互干扰等的安排和准备情况是否符合施工作业质量环境的需要；如对防潮湿、防尘、防污染等可能出现对施工作业质量不利影响的情况，是否已经有充分的认识并已做充分准备和采取有效措施，是否满足作业质量要求的有效控制需要。2.1.10.2配电盘、柜安装质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查，监理员旁站；检查程序——施工单位先自检合格，再报监理检查：①到场材料设备质量，应测量和观察检查后述指标是否符合有关规定：•进场设备及附属配件的规格、型号、数量及外观质量；•充电处所的环境应符合有关要求。②蓄电池安装质量，应测量和观察检查后述指标是否符合有关规定：•放置设备的平台、基架的位置、高低、间距等应符合设计规定；•连接条和抽头的接线是否正确，螺栓是否紧固，接头连接部位是否按设计要求，涂电力复合脂或中性凡士林油等；•温度计、密度计、液面线的置放位置应易于观察或检查；•充电后电池板不得严重弯曲变形或活性物质剥落现象；•蓄电池组对地绝缘电阻及外观质量应符合有关规定；•放电终了检查不合标准的电池电压值及电池数量，不得超过有关规定。2.1.11综合自动化分部工程施工质量监控工作标准化内容及要点2.1.11.1作业技术准备质量监控工作标准化内容及要点专业监理工程师应：①74n查阅产品质量保证文件；检查监控系统及附件的规格、型号、外观质量及各种插件与设备接口是否一致、匹配进行；检查操作系统软件及监控系统应用软件是否符合设计及定货合同；检查监控主机及其外设的配置方案和位置应便于操作和监视，所有通信端口的连接符合产品技术文件的规定；检查二次回路配件或数据传输电缆及绝缘测试；提出“不符合，不同意使用”或“符合，同意使用”的审批意见，并签署《进场材料报审表》。②审批承包单位报送的本分部工程质量控制点计划，确认是否符合总承包合同约定和本分部工程有关质量管理的要求；提出是否修改、补充重报或同意实施的监理要求，并签署《本分部工程质量控制点报审表》。③审批承包单位报送的本分部工程作业技术交底书，确认是否符合总承包合同约定和本分部工程有关作业质量控制的要求；提出是否修改、补充重报或同意实施的监理要求，并签署《本分部工程作业技术交底书报审表》。④查阅文件或现场检查，确认施工环境状态质量：如承包单位的质量管理系统的组织结构、管理制度、检测制度、检测标准、人员配置、质量责任制等是否完善、明确和落实的情况，是否符合施工质量管理环境的需要；如施工照明、安全防护设备、施工场地空间条件和通道、交通运输、道路、平行立体交叉作业时的相互干扰等的安排和准备情况是否符合施工作业质量环境的需要？；如对防潮湿、防尘、防污染等可能出现对施工作业质量不利影响的情况，是否已经有充分的认识并已做充分准备和采取有效措施，是否满足作业质量要求的有效控制需要。2.1.11.2配电盘、柜安装质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查，监理员旁站；检查程序——施工单位先自检合格，再报监理检查：①到场材料设备质量，应测量和观察检查后述指标是否符合有关规定：•利用当地监控主机（或利用便携机）通过应急控制横块单位分别对每一个间内的电气装置进行单位传动试验及相互的闭锁功能检查，应符合设计规定及产品的技术规定。74n•充电处所的环境应符合有关要求。②观察检查和查阅有关联调试验报告，确认后述指标是否符合有关规定：综合自动化系统的远程的当地监控、维护、数量采集、传输及预处理及当地和远程通信功能。③观察检查，确认牵引变电所后述启动试运行条件是否符合有关规定：•检查所内各种临时设施及施工用临时电源已经全部拆除，对电气设备及瓷件已进行全面清扫；•系统模拟盘、临时接地线、验电用具、值班用品及检修用工具、材料应齐全；•检查确认所有隔离开关、断路器应在分闸位置，并应在进线隔离开关内侧及馈线隔离开关外侧加挂临时接地线；•检查确认牵引变压器、动力变、所用变压器、电抗器的分接开关应在指定位置；•检查确认具有远动控制功能的变电所，所内的控制方式选择开关应置于当地控制位置；•检查确认所有断路器的重合闸装置应退出运行；•送电前用兆欧表检查测量变压器，断路器的绝缘电阻应合格；•审核已经批准的启动试运行操作命令、组织措施及值班制度。2.1.11.3牵引变电所的送电开通监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查，监理员旁站；检查程序-施工单位先自检合格，再报监理检查:监理工程师参加牵引变电所的送电开通,并对下列项目进行检查和监控。•对各条馈电线的绝缘电阻进行检查、确认；•带负荷运行24h中，各种设备有无异常。2.2接触网工程施工质量监理工作标准化指导书2.2.1接触网工程施工质量监理工作标准化流程图74n施工准备工作1熟悉设计文件，核对施工图纸；2复核、查验测量成果；3审查承包单位施工组织设计；4审查承包单位施工机械、设备、人员进场情况；5检查进场材料、构配件及设备；6审批单位工程开工报告。1础坑、拉线坑的控制；2基础（含拉线基础）施工过程的控制；3锚栓及埋入杆质量的检查及锚固强度的控制。基础、桥钢柱、拉线、锚栓及隧道埋入杆软横跨、硬横梁、支柱含上承桥支柱装配、隧道内悬挂及跨越建筑物、定位器及定位装置1软横跨检查的项目与要求；2硬横梁检查的项目与要求；3支柱（含上承桥支柱）装配检查的项目与要求；4隧道内悬挂及跨越建筑物检查的项目与要求；5定位器及定位装置检查的项目与要求。1检查承力索架设中的张力，交叉位置，接头数量及弛度；2检查接触线架设中的张力，交叉位置，接头数量等有关项目。承力索，接触线架设1结安装位置及有关规定；2吊弦、吊索安装位置及有关规定；3触悬挂各部间的结构尺寸，接触线的高度，拉出值等；4偿装置的补偿重量及位置等。中心锚结，吊弦，吊索，接触悬挂调整，补偿装置电连接线，线岔，隔离开关，负荷开关，避雷器，吸流变压器及分段、分相绝缘器等的安装、调试1检查电连接线安装位置及有关项目；2检查线岔的型号，安装位置及有关项目；3检查隔离开关、负荷开关调试、安装及电气性能试验；4检查避雷器安装质量；5检查吸变规格、型号，绝缘油试验，各引线间及引线与接地体绝缘距离；6检查分段、分相绝缘器电气性能试验，安装位置等有关项目。7审查电气设备测试、试验报告；8、按设计和设备的技术要求检查验收。7、按设计和验标要求检查验收。74n1检查附加导线肩架的安装，导线在绝缘子上固定位置，接头数量及对建筑物的距离；2检查吸上线的安装位置，与回流、轭流线圈、钢轨连接的质量等。附加导线、吸上线1检查标志牌、号码牌安装的处所，高度、限界及对牌面、字码的安装质量；2检查特殊地点支柱的防护；3检查限界门安装的地点、高度等。标志牌、号码牌、支柱防护及限界门1参加“冷滑试验”及送电开通前的动态包络线检查；2检查接触线线面各种线夹的状态；3送电开通时的验电。冷滑试验及送电开通1检查、督促承包单位按规定及时编制竣工文件；2组织、参加单位工程质量预验收；3参加工程竣工初验。工程竣工接触网工程施工质量监理工作标准化流程图2.2.12.2.2施工准备阶段监理工作标准化内容及要点2.2.2.1开工前监控准备工作标准化内容及要点具体见上2.1.2.1条。2.2.2.2开工前监控准备工作标准化流程具体见上《工程开工前的监理工作标准化流程图1-2》。74n2.1.2.3现场施工准备质量监控工作标准化内容及要点2.1.2.3.1工程定位及标高基准的复核监控，施工平面布置的监控工作标准化内容及要点专业监理工程师应：①参加原始基准点、基准线和标高等测量控制点交接；②要求施工承包单位复核并建立施工测量控制网，做好基桩的保护。③核查检查下列施工平面布置是否合理、是否满足各相关工程顺利作业的技术需要、是否满足工艺技术质量要求：•区间、站场、隧道起测点的选择，跨距幅度的调整及最大.最小跨距等均应符合设计文件的规定。•位于特殊地点,如站场道岔、站台、平交道口和居民房屋及其他建筑物附近的支柱应符合设计文件和有关规定。•隧道悬挂点、定位点的位置应避开伸缩缝，不同断点衔接处，石缝及渗漏水处。•桥支柱位置应避开避车台。•有多家单位施工时，应注意“结合部”两相邻承包单位施工范围界定是否清楚。④对施工放样测量按照10%的比例平行检测或20%的比例旁站进行核对，并签署承包单位报送的《施工测量成果报审表》。2.1.2.3.2业主委托时：材料、构配件采购订货的监控工作标准化内容及要点专业总或副总监应主持，监理工程师应参加：①采购订货申报：凡由承包单位负责采购的原材料、半成品或构配件，在采购订货前，应向监理申报。②采购订货审查：审查对拟采购订货的原材料、半成品或构配件的质量标准与要求是否符合，交货期是否满足；国家投资工程中单笔80万人民币以上的大宗材料或器材的采购应当实行招标方式采购。2.1.2.3.3参加设计交底和组织承包单位共同做好施工图纸的现场核对监控工作标准化内容及要点74n专业总或副总监应主持，监理工程师应参加：①监理应要求施工承包单位做好施工图纸的现场核对工作。②施工图纸现场核对主要内容：•设计图纸是否完整并与图纸目录相符；•图纸合法性的认定，即施工图纸是否经设计单位正式签署，是否经有关部门强审批准，是否得到建设单位的同意。•图纸与说明书是否齐全，有无分期供图的时间表。•地下管线、构筑物、障碍物是否探明并标注清楚。•图纸中有无矛盾、遗漏、差错之处，如结构图中的相关尺寸是否统一准确；各专业设计之间有无“差、错、漏、碰”。•地质与水文资料等基础资料是否充分、可靠，地形、地貌与现场实际情况是否相符。•材料来源有无保证，应用有无问题。•所提出的施工工艺、方法是否合理，是否切合实际，是否存在不便于施工之处，能否保证质量要求；•设计中采用的特殊工艺和新材料等非标准的依据是否充分。•设计图中所使用的规程、规范、标准图册的有效性。③对于存在的问题，应要求承包单位以书面形式提出，监理以图纸会审纪要通过建设单位反映给设计，在设计单位以书面形式进行解释和确认后，才能进行施工。④监理应认真参加建设单位组织的设计交底，并会签由设计整理的会议纪要。2.1.2.3.4《工程实施性施工组织设计》和《工程施工总体进度计划》的监理审查审批监控工作标准化内容及要点总或副总监应组织，专业监理应审查，总或副总监应审批：①在施工开始前，承包单位完成施工组织设计的编制和内部审核审批工作，填写《施工组织设计或总体进度计划报审表》报送项目监理机构。②监理工程师应要求承包单位编制一定规模危险性较大的工程（如第一，高8m以上或跨度18m以上，施工总荷载大于1kN/m2,或集中线荷载大于15kN/m的高大模板支撑系统；第二，开挖深度超过5m，或深度虽未超过5m但其地质条件和周围环境及地下管线极其复杂的工程；第三，30t以上的重大设备吊装作业，或现场自制的特种吊装设备施工，或采用1t以上的吊车安装作业；第四，30m74n及以上的高空作业工程；大江、大河中的深水作业工程；第五，土石大爆破工程；第六，6m以上的边坡施工等其他危险性较大的工程。）的专项施工方案，并要求施工企业组织不少于5人的专家组先对编制的专项施工方案进行论证审查，提出书面论证审查报告，然后施工企业技术负责人签字，报项目监理机构审查、总监审核签字后方可实施；并报建设单位和建设行政安全监督机构备案。③总监组织，专业监理审查要点：第1，编制内容和内部审查手续是否齐全（•内部编写签章是否现场项目部技术分管者；•是否加盖项目机构公章；•内部审核签章是否是上级承包单位技术分管领导者；）。第2，施工组织部署是否合理。第3，工期、质量、投资控制目标是否满足合同要求。第4，施工方案、施工方法、施工工艺是否满足设计文件的要求以及施工方案的可行性和技术的先进性。第5，投入现场的施工机械设备、人员是否与工程进度计划相适应。第6，施工设备是否符合施工工艺要求。第7，施工安排是否连续、均衡、符合合同工期的要求。第8，技术管理体系和质量保证措施是否完整、可行。第9，施工现场布置是否合理，满足施工要求及文明施工的需要。第10，季节性施工的安排。第11，安全、环保、水保、消防和文明施工的措施是否符合有关规定和强制性标准。第12，施工过渡方案是否符合运营要求。④专业监理工程师审查后，提出需要修改或补充或是否合理可行等方面的审查意见，并提供给总监或副总监。⑤根据专监审查意见，需要承包单位修改或补充时，总监或副总监签发书面意见退回承包单位修改或补充后再报或同意实施等审批意见。⑥规模大、结构复杂或属新结构、特种结构的工程，项目监理机构对施工组织设计审查后，还应报送监理单位技术负责人审查，提出审查意见后由总监签发，必要时与建设单位协商，组织有关专业部门和有关专家会审。⑦规模大、群体或分期出图的工程，经建设单位批准可以分阶段报审施工组织设计。74n2.1.2.3.5施工机械配置的监控工作标准化内容及要点专业监理工程师应：①工、机、器具配置报验：施工开始前，承包单位应按施组设计配置合适的施工机械，并将组织进场的施工机械向监理报审。②工、机、器具审查：审查施工机械、设备是否已按照批准的计划或承包合同的约定备妥；数量是否足够；使用功能性能是否能保证其施工质量的要求；使用状态是否完好可用。否则，提出改进意见，并在其《施工机械或设备报审表》中签署改进或同意使用的审批意见。2.1.2.3.6业主同意分包时：分包单位资质的审核确认监控工作标准化内容及要点总或副总监应组织，专业监理工程师应参加：①分包申报：分包工程开工前，承包单位应报送《分包单位资质报审表》和分包有关资料（分包资质---分包单位的营业执照、资质等级证书、特殊行业施工许可证、业绩和信誉，分包单位主要技术人员、管理人员和特种作业人员的资格证书和上岗证、分包工程内容、拟分包协议等）给监理。②分包审查：监理应审核总承包单位报送的《分包单位资质报审表》；审核的主要内容是施工承包合同是否允许分包、分包的工程范围和工程部位是否可进行分包、分包单位是否具有按照工程承包合同规定的条件完成分包任务的能力；审查控制的重点是分包单位的组织者、管理者的资格与质量管理水平，特殊专业工种和关键施工工艺或新技术、新材料等应用方面操作者的素质与能力。③分包调查：监理对分包单位情况是否属实进行调查核实。④分包批准：如果上述调查结果满意，则总监工程师以书面形式批准该分包单位承担分包任务；或根据业主有关分包管理程序要求，向业主提供分包单位调查、审查意见。⑤分包备案：总承包单位收到监理或业主分包批准后，应尽快与分包单位签订分包协议，并将协议副本报送监理备案。74n2.1.2.3.7审查承包单位进场项目机构（包括实验室）、项目经理、总工、安全与质量工程师等主要管理人员情况监控工作标准化内容及要点专业监理工程师应审查：①进场项目机构包括实验室（资质、人员等）是否符合合同要求。②其主要管理人员人数是否符合承包合同约定的要求；③其主要管理人员资格是否符合承包合同约定和有关规定的要求；④其进场特殊工种作业人员的资格证是否符合有关规定；⑤是否持证上岗；⑥检查所有上岗人员是否经过培训、考试合格；⑦否则，提出改进意见，并在其《进场主要人员报审表》中签署改进或同意使用的审批意见。2.1.2.3.8检查承包单位的开工条件监控工作标准化内容及要点总或副总监应组织，专业监理工程师应参加查阅文件或现场核对：①开工许可证、企业资质证明或专项施工许可证等是否具备。②施工组织设计和总体进度计划是否得到总监批准。③基准点测量复核是否得到专业监理工程师批准。④质量管理体系是否合格。⑤进场施工机械、设备与材料是否满足开工需要。⑥进场人员是否符合承包合同要求。⑦临建工程（道路、水、电、通讯、办公和生活设施）是否满足开工要求。⑧安全、文明施工、环卫措施等是否符合有关规定。⑨增建和既有改造工程，应检查承包单位是否与既有设备运营单位签订《安全施工配合协议》。2.1.2.3.9审核批准《单位工程开工报告》监控工作标准化内容及要点总监理工程师应：74n①根据检查的开工条件情况和承包合同约定的开工时间要求，审批《单位工程开工报告》。②审批《开工报告报审表》。2.2.3基础及埋入杆分部工程施工质量监控工作标准化内容及要点2.2.3.1作业技术准备质量监控工作标准化内容及要点专业监理工程师应：①查阅产品质量保证文件；检查浇注混凝土基础所使用的水泥、沙子、石块、片石、水和钢筋等质量应符合《铁路混凝土与砌评工程施工质量验收标准》（TB/10424）的规定和设计要求。监理工程师应审查水泥出厂质量证明文件和承包单位提供的混凝土配合比试样强度报告；提出“不符合，不同意使用”或“符合，同意使用”的审批意见，并签署《进场材料报审表》。②审批承包单位报送的本分部工程质量控制点计划，确认是否符合总承包合同约定和本分部工程有关质量管理的要求；提出是否修改、补充重报或同意实施的监理要求，并签署《本分部工程质量控制点报审表》。③审批承包单位报送的本分部工程作业技术交底书，确认是否符合总承包合同约定和本分部工程有关作业质量控制的要求；提出是否修改、补充重报或同意实施的监理要求，并签署《本分部工程作业技术交底书报审表》。④74n查阅文件或现场检查，确认施工环境状态质量：如承包单位的质量管理系统的组织结构、管理制度、检测制度、检测标准、人员配置、质量责任制等是否完善、明确和落实的情况，是否符合施工质量管理环境的需要；如施工照明、安全防护设备、施工场地空间条件和通道、交通运输、道路、平行立体交叉作业时的相互干扰等的安排和准备情况是否符合施工作业质量环境的需要？；如对防潮湿、防尘、防污染等可能出现对施工作业质量不利影响的情况，是否已经有充分的认识并已做充分准备和采取有效措施，是否满足作业质量要求的有效控制需要。2.2.3.2基坑与基础施工质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查，监理员旁站；检查程序——施工单位先自检合格，再报监理检查：①基坑开挖时及成型后,应对下列项目进行重点巡视检查监控：•发现因地质、地形等原因需要变更时，应按变更设计的程序进行变更；应严格执行先变更、后实施的程序。•对于地质条件恶劣、易坍塌的基坑或基坑内有地下设施物（管道、电缆、排水沟等）时，所采取的防护措施，是否可靠。•是否存在弃土污染道床、堵塞排水沟和影响行车等现象。•基坑的深度、尺寸、侧面限界等是否符合有关规定。②混凝土基础灌注过程中，应对下列项目进行旁站监理重点监控：•基础螺栓、配筋应除锈。•水灰比、配合比应符合要求，砂子、石子要进行计量。•各种配料拌合均匀，灌注时应连续进行，逐层捣实，接触网杯型基础应一次成型。•若基础中需要填入片石，其填入片石的数量、质量应符合有关规定。•当室外日平均温度连续处于5摄氏度时的冬季施工措施是否符合规定。•混凝土基础灌的其他事项是否符合有关规定。2.2.3.3桥钢柱、拉线锚栓及隧道埋入杆施工质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查，监理员旁站；检查程序——施工单位先自检合格，再报监理检查：应对下列项目进行重点巡视检查监控：•74n查阅检验报告并观察检查，锚栓、埋入杆等防腐处理措施是否符合合同和产品技术规格书要求。•见证取样试验，确认灌注锚栓、埋入杆砂浆强度是否符合设计和验收标准。•见证采用机械膨胀和化学粘结式锚栓时的锚固抗拔力试验，确认其抗拔力不小于设计允许的最小值。2.2.4支柱、地线及拉线分部工程施工质量监控工作标准化内容及要点2.2.4.1作业技术准备质量监控工作标准化内容及要点专业监理工程师应：①审查生产厂家提供的出厂合格证、材质化验单、出厂测试记录及有关的质量证明文件，检查各类支柱（含隧道立柱、硬横梁等）、混凝土制品、拉线杆等规格、型号、质量均符合《电气化铁路横腹杆式预应力混凝土支柱》（TB/2287）、《电气化铁路接触网钢柱》（TB/1291）等的规定及设计要求；提出“不符合，不同意使用”或“符合，同意使用”的审批意见，并签署《进场材料报审表》。②审批承包单位报送的本分部工程质量控制点计划，确认是否符合总承包合同约定和本分部工程有关质量管理的要求；提出是否修改、补充重报或同意实施的监理要求，并签署《本分部工程质量控制点报审表》。③审批承包单位报送的本分部工程作业技术交底书，确认是否符合总承包合同约定和本分部工程有关作业质量控制的要求；提出是否修改、补充重报或同意实施的监理要求，并签署《本分部工程作业技术交底书报审表》。④74n查阅文件或现场检查，确认施工环境状态质量：如承包单位的质量管理系统的组织结构、管理制度、检测制度、检测标准、人员配置、质量责任制等是否完善、明确和落实的情况，是否符合施工质量管理环境的需要；如施工照明、安全防护设备、施工场地空间条件和通道、交通运输、道路、平行立体交叉作业时的相互干扰等的安排和准备情况是否符合施工作业质量环境的需要？；如对防潮湿、防尘、防污染等可能出现对施工作业质量不利影响的情况，是否已经有充分的认识并已做充分准备和采取有效措施，是否满足作业质量要求的有效控制需要。2.2.4.2混凝土支柱、钢柱及基础帽施工质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查，监理员旁站；检查程序——施工单位先自检合格，再报监理检查：应依设计文件及相关行业标准对下列项目的质量进行重点监控：①隐蔽验收，混凝土支柱、横卧板、底板（底盘）的规格、型号、数量及安装位置；法兰式钢筋混凝土支柱与基础连接是否牢固可靠，螺栓紧固力矩应符合有关规定。②隐蔽验收，混凝土支柱的埋深、侧面限界及加固、回填。③测量，混凝土支柱承载后的倾斜率。④观察检查，钢柱的侧面限界，底部主角钢钢垫片的面积、数量，分节组装的钢柱连接面是否紧固、密贴等。⑤测量，支柱（含混凝土支柱方杆）轴线与邻近线路中心线垂直度偏差，同组软、硬横跨两根支柱中心连接与车站正线的垂直度偏差。⑥测量，钢柱承载后倾斜率，特殊地点支柱防护。⑦测量，基础帽的各部尺寸、外观质量。2.2.4.3地线、接地极施工质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查，监理员旁站；检查程序——施工单位先自检合格，再报监理检查：74n对下列地点和设备的地线、接地极安装标准和电阻值进行检验、测试、检查，确认是否符合设计要求和验标标准：①支柱、隧道埋入杆，距接触网带电体5m以内的金属结构，如：桥栏杆、水鹤、天桥防护栅等。②隔离开关、避雷器、吸流变压器，附加导线远离铁路的支柱及行人多的地方和站台上的支柱，架空地线两端下锚处等。③见证测量，接地电阻值应符合相关行业标准要求。④接地线应平直、无明显弯曲，并按要求进行防腐处理。⑤接地极的数量、埋入地下深度及对通信、信号电缆的距离等应符合有关规定。2.2.4.4拉线施工质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查，监理员旁站；检查程序——施工单位先自检合格，再报监理检查：对拉线的下列项目进行检查：①测量检查，拉线在任何情况下不得侵入铁路建筑基本限界。②隐蔽验收检查，锚板的规格、型号及埋设深度和与锚板拉杆的位置关系。③隐蔽验收检查，锚板拉杆的规格、型号，外露地面的长度和与地面的夹角，锚板拉杆与拉线的位置关系。④测量检查，拉线角钢的规格、型号及安装质量。⑤UT型、楔型线夹的规格、型号，受力后UT型线夹螺栓处露长度，拉线回头的绑扎质量，有防腐要求的应做防腐处理。74n2.2.5支持结构分部工程施工质量监控工作标准化内容及要点2.2.5.1作业技术准备质量监控工作标准化内容及要点专业监理工程师应：①审查生产厂家提供的出厂合格证、材质化验单、出厂测试记录及有关的质量证明文件，检查:•对采用的新材料、新产品，要审查其技术鉴定文件；•对非标和现场加工的产品，应征得建设单位的同意后，按设计图纸制作加工；•对引进国外的设备、器材的质量检验，应执行产品的技术条件及订货合同规定的条款，并提交国家商检部门出具的商检证明；•接触网零件、金具等的规格、型号、尺寸、外观质量等均应符合《电力金具通用技术条件》（GB2314）、《电气化铁道接触网零部件通用技术条件》（TB/T72073）、《电气化铁道接触网零件》（TB/2075）和设计规定；提出“不符合，不同意使用”或“符合，同意使用”的审批意见，并签署《进场材料报审表》。②审批承包单位报送的本分部工程质量控制点计划，确认是否符合总承包合同约定和本分部工程有关质量管理的要求；提出是否修改、补充重报或同意实施的监理要求，并签署《本分部工程质量控制点报审表》。③审批承包单位报送的本分部工程作业技术交底书，确认是否符合总承包合同约定和本分部工程有关作业质量控制的要求；提出是否修改、补充重报或同意实施的监理要求，并签署《本分部工程作业技术交底书报审表》。④74n查阅文件或现场检查，确认施工环境状态质量：如承包单位的质量管理系统的组织结构、管理制度、检测制度、检测标准、人员配置、质量责任制等是否完善、明确和落实的情况，是否符合施工质量管理环境的需要；如施工照明、安全防护设备、施工场地空间条件和通道、交通运输、道路、平行立体交叉作业时的相互干扰等的安排和准备情况是否符合施工作业质量环境的需要？；如对防潮湿、防尘、防污染等可能出现对施工作业质量不利影响的情况，是否已经有充分的认识并已做充分准备和采取有效措施，是否满足作业质量要求的有效控制需要。2.2.5.2软横跨安装质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查，监理员旁站；检查程序——施工单位先自检合格，再报监理检查：应依设计文件及相关行业标准对下列项目的质量进行重点监控：①固定角钢的高度；横向承力索至上部固定索最短吊弦处距离；简单悬挂的软横跨承力索与定位索的最小距离。②软横跨受力后，固定索应水平，允许有轻微负弛度。③横向承力索，上下部固定索不得有接头；双横永力索，其两根承力索应平行、受力均匀、V型联板无偏斜；各种连接螺栓紧固力矩符合有关规定。④不同类形悬挂、不同区段（直线、曲线），其软横跨直吊弦与线路中心、接触线的相对位置。⑤各种调整螺栓应有足够的调整余度，线索在线夹内的回头等应符合有关规定。有防腐要求的，应进行防腐处理，电分段绝缘子应在同一垂直面内。2.2.5.3硬横梁安装质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查，监理员旁站；检查程序——施工单位先自检合格，再报监理检查：应依设计文件及相关行业标准对下列项目的质量进行重点监控：①监理工程师应对承包单位安装硬横梁的施工方案（或作业指导书）进行审核并监督落实，审核的重点为吊装作业、高处作业、行车防护方案及措施应切实可行，绝对保证安全。74n②各梁段的组装结合面应密贴，连接螺栓的规格、螺母的数量应符合设计文件要求，横梁外观无明显缺陷，如：镀锌层脱落、锈蚀、角钢弯曲等。③硬横梁架设安装完后，应检查横梁的高度、挠度及允许偏差。检查端梁与抱箍、抱箍与支柱的连接是否牢固可靠。2.2.5.4支柱装配（含上承桥支柱）安装质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查，监理员旁站；检查程序——施工单位先自检合格，再报监理检查：应依设计文件及相关行业标准对下列项目的质量进行重点监控：①各类底座的安装均应与支柱密贴，并呈水平状态。腕臂上的零部件（不含定位装置）应在同一铅垂面内，管帽封堵良好，螺纹外露部分涂防腐油。②各类腕臂相对于线路中心线的位置和温度变化时最大偏移量，承载前后的状态均应符合有关规定。③各种螺栓的紧固力矩。2.2.5.5隧道内悬挂及跨越建筑物质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查，监理员旁站；检查程序——施工单位先自检合格，再报监理检查：应依设计文件及相关行业标准对下列项目的质量进行重点监控：①隧道立柱的倾斜度不大于1度，底座应水平，并与立柱密贴。腕臂上的零部件（不含定位装置）应处于同一铅垂面内，管帽封堵良好。螺纹外部分涂防腐油。②各种连接螺栓紧固力矩应符合有关规定，可调部件有调节余量。③隧道悬挂带电部分与隧道壁，接触悬挂与跨越建筑物的空气绝缘距离应符合国家有关标准。74n2.2.5.6定位器及定位装置安装质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查，监理员旁站；检查程序——施工单位先自检合格，再报监理检查：应依设计文件及相关行业标准对下列项目的质量进行重点监控：①定位器相对于线路中心线的位置，温度变化时的最大偏移量(角度)应符合有关规定。定位器的倾斜度应保证定位线夹处导线不偏磨，限位间隙及允许偏差应符合有关规定。②各部螺栓紧固力矩符合有关规定，螺纹外露部分涂防腐油。软定位器尾线回头应统一、顺直。③固定定位位器的定位管的规格、型号及安装标准应符合有关规定固定定位位器的定位管的规格、型号及安装标准应符合有关规定。④转换柱处两定位器（管）之间的间隙；斜拉线的安装等均应符合有关规定转换柱处两定位器（管）之间的间隙；斜拉线的安装等均应符合有关规定。2.2.6承力索、接触线架设分部工程施工质量监控工作标准化内容及要点2.2.6.1作业技术准备质量监控工作标准化内容及要点专业监理工程师应：①审查生产厂家提供的出厂合格证、材质化验单、出厂测试记录及有关的质量证明文件，检查:••对引进国外的设备、器材的质量检验，应执行产品的技术条件及订货合同规定的条款，并提交国家商检部门出具的商检证明；•74n接触网用线材、线索和电缆的规格、种类、外观质量等均应符合《铜接触线》（TB/T2810）、《铜合金接触线》（TB/T2821）和设计文件的规定和要求，电缆的电压等级应符合设计要求；提出“不符合，不同意使用”或“符合，同意使用”的审批意见，并签署《进场材料报审表》。②审批承包单位报送的本分部工程质量控制点计划，确认是否符合总承包合同约定和本分部工程有关质量管理的要求；提出是否修改、补充重报或同意实施的监理要求，并签署《本分部工程质量控制点报审表》。③审批承包单位报送的本分部工程作业技术交底书，确认是否符合总承包合同约定和本分部工程有关作业质量控制的要求；提出是否修改、补充重报或同意实施的监理要求，并签署《本分部工程作业技术交底书报审表》。④查阅文件或现场检查，确认施工环境状态质量：如承包单位的质量管理系统的组织结构、管理制度、检测制度、检测标准、人员配置、质量责任制等是否完善、明确和落实的情况，是否符合施工质量管理环境的需要；如施工照明、安全防护设备、施工场地空间条件和通道、交通运输、道路、平行立体交叉作业时的相互干扰等的安排和准备情况是否符合施工作业质量环境的需要。2.2.6.2承力索、接触线架设质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查，监理员旁站；检查程序——施工单位先自检合格，再报监理检查：应依设计文件及相关行业标准对下列项目的质量进行重点监控：①审查承包单位的架线施工计划：•架线施工组织，包括指挥人员、技术人员、施工人员的分工及职责，联络系统和联系方式，封闭线路和解除封闭的起止时间及相应的程序等。•架线车组的组成及架线机具的配备。•架线的程序及保证质量的技术措施和架线过程的安全措施。②对承力索、接触线的架设进行监理，并对以下项目进行重点观察和检查：•74n正线及重要的线应位于侧线及次要线的下方，承力索交叉位置与接触线交叉位置相同。•采用张力架线时，其张力控制装置能正常控制张力。•接头的数量、接头间的距离及接头距悬挂点的距离均应符合规定。••接头线夹的规格、质量、接头的制作标准及螺栓紧固力矩等均应符合相关标准的规定。•半补偿链形悬挂承力索的弛度应符合设计安装曲线。2.2.7接触悬挂安装分部工程施工质量监控工作标准化内容及要点2.2.7.1作业技术准备质量监控工作标准化内容及要点专业监理工程师应：①审查生产厂家提供的出厂合格证、材质化验单、出厂测试记录及有关的质量证明文件，检查:••吊弦、吊索线材的品种、规格及外观质量；中心锚结绳的规格、材质及外观质量；提出“不符合，不同意使用”或“符合，同意使用”的审批意见，并签署《进场材料报审表》。②审批承包单位报送的本分部工程质量控制点计划，确认是否符合总承包合同约定和本分部工程有关质量管理的要求；提出是否修改、补充重报或同意实施的监理要求，并签署《本分部工程质量控制点报审表》。③审批承包单位报送的本分部工程作业技术交底书，确认是否符合总承包合同约定和本分部工程有关作业质量控制的要求；提出是否修改、补充重报或同意实施的监理要求，并签署《本分部工程作业技术交底书报审表》。④74n查阅文件或现场检查，确认施工环境状态质量：如承包单位的质量管理系统的组织结构、管理制度、检测制度、检测标准、人员配置、质量责任制等是否完善、明确和落实的情况，是否符合施工质量管理环境的需要；如施工照明、安全防护设备、施工场地空间条件和通道、交通运输、道路、平行立体交叉作业时的相互干扰等的安排和准备情况是否符合施工作业质量环境的需要。2.2.7.2中心锚结、吊弦、吊索安装，接触悬挂和张力补偿装置调整的质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查，监理员旁站；检查程序——施工单位先自检合格，再报监理检查：应依设计文件及相关行业标准对下列项目的质量进行重点监控：①中心锚结监控的主要项目：•中心锚结绳的规格、材质及外观质量；•不同悬挂方式，不同区段（站场、区间、隧道等）中心锚结的长度、安装位置等均应符合设计文件及有关标准的规定；•中心锚结线夹的状态、螺栓紧固力矩应符合规定；•中心锚结线夹两侧锚结绳的张力，线夹处接触线的高度及对锚结绳的防腐要求。②吊弦、吊索监控的主要项目：•吊弦、吊索线材的品种、规格及外观质量。•吊弦的型号、长度、布置、安装位置、固定方式及紧固螺栓紧固力矩等均应符合有关规定。•半补偿链形悬挂的环节吊弦，在外界温度发生变化时，其顺线路方向、横线路方向均不得大于规定的角度。全补偿链形悬挂的吊弦，当承力索和接触线为不同材质时，应按设计要求计算的偏移值安装。•站场内各股道同类悬挂吊弦、复线区段上、下行线平行时的吊弦宜在同一断面内。环节吊弦的“8”字回头、整体可调吊弦的回头应统一、美观。•吊索安装应符合设计要求，吊索座两侧吊索长度相等、受力均匀，悬挂点处接触线高度符合设计要求，吊索线夹位置正确，螺栓紧固力矩符合要求。有防腐要求的吊索及螺栓螺纹部分应有防腐措施。③接触悬挂调整监控的主要项目：•接触悬挂各部位间的绝缘距离必须符合国家、铁道部现行的规程、规范及设计文件的规定。•悬挂点接触线距轨面的高度及接触线工作高度变化时的变化率须符合设计文件的规定。•74n半补偿链形悬挂接触线弛度应符合设计安装曲线的规定，弹性简单悬挂同一吊索两吊索线夹处接触线距离轨面的高度应符合设计要求。•接触线拉出值的布置、允许偏差及对受电弓中心的最大偏移值应符合设计文件和有关规定。•电分段锚段关节内两接触线间、接触悬挂其他各带电部分的绝缘距离应符合设计要求。•电不分段锚段关节转换柱处，两接触线间垂直、水平距离应符合设计要求。•双线电气化区段，上、下行接触网带电体间距离应符合有关规定。④补偿装置监控的主要项目：•承力索、接触线在补偿器处的额定张力、补偿器重量及偏差等应符合设计文件的规定。•坠砣底面距地面的高度，坠砣的质量、码放，补偿绳、线夹的质量等均应符合规定，补偿滑轮传动应灵活，砣串无卡滞。2.2.8设备安装分部工程施工质量监控工作标准化内容及要点2.2.8.1作业技术准备质量监控工作标准化内容及要点专业监理工程师应：①审查生产厂家提供的出厂合格证、材质化验单、出厂测试记录及有关的质量证明文件，检查:••吸流变压器，隔离开关、负荷开关，分段、分相绝缘器，避雷器等的规格、型号、外观质量及电气性能均应符合《电气化铁道吸流变压器技术条件》（TB/T2885）、《电气化铁道接触网分段绝缘器》（TB/T3036）,《电气化铁道分相绝缘器》（TB/T3037）及设计文件的规定和要求。监理工程师应见证设备电气性能试验；提出“不符合，不同意使用”或“符合，同意使用”的审批意见，并签署《进场材料报审表》。②审批承包单位报送的本分部工程质量控制点计划，确认是否符合总承包合同约定和本分部工程有关质量管理的要求；提出是否修改、补充重报或同意实施的监理要求，并签署《本分部工程质量控制点报审表》。③74n审批承包单位报送的本分部工程作业技术交底书，确认是否符合总承包合同约定和本分部工程有关作业质量控制的要求；提出是否修改、补充重报或同意实施的监理要求，并签署《本分部工程作业技术交底书报审表》。④查阅文件或现场检查，确认施工环境状态质量：如承包单位的质量管理系统的组织结构、管理制度、检测制度、检测标准、人员配置、质量责任制等是否完善、明确和落实的情况，是否符合施工质量管理环境的需要；如施工照明、安全防护设备、施工场地空间条件和通道、交通运输、道路、平行立体交叉作业时的相互干扰等的安排和准备情况是否符合施工作业质量环境的需要。2.2.8.2电连接线安装质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查；检查——施工单位先自检，再报监理：应依设计文件及相关行业标准对电连接线监控的主要项目与要求：①电连接线的规格、材质、质量，制作的长度与要求，安装的位置与标准均应符合有关规定和设计文件的规定。②不同材质承力索、接触线与电连接线线夹连接时，其导线与线夹的接触面应按有关规定进行处理或采用指定的线夹。③电连接线夹安装的标准及螺栓的紧固力矩应符合规定。2.2.8.3线岔安装质量监控监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查；检查——施工单位先自检，再报监理：应依设计文件及相关行业标准对线岔安装质量进行重点监控：①线岔的型号、外观质量应符合有关规定。②74n单开道岔采用交叉或无交叉布置方式和复式交分道岔采用交叉布置方式时的线岔安装标准应符合有关规定。③在直侧股线间距800㎜处，两接触线应位于受电弓的同侧。线岔始触区不得安装任何线夹。2.2.8.4隔离开关、负荷开关安装质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查；检查——施工单位先自检，再报监理：应依设计文件及相关行业标准对隔离开关、负荷开关控制的项目：①开关的型号、各部尺寸、绝缘性能、外观质量及安装的位置符合设计规定。②开关连接牢固可靠，各传动部分灵活，双极开关应同步，操作机构传动轻便，对地面高度符合有关规定。③具有引弧触头的开关、带有接地刀闸的开关，其开、合顺序正确、机械闭锁准确、可靠。④开关触头接触紧密，瓷柱表面无损坏、垂直度偏差不大于2度。⑤刀闸开闸、合闸的偏差、操作杆与操作机构轴线的偏差均不得超过有关的规定。⑥开关引线的连接质量及其他各部的安装、连接质量均应符合有关规定。2.2.8.5避雷器安装质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查；检查——施工单位先自检，再报监理：应依设计文件及相关行业标准对避雷器安装质量重点监控：①避雷器的规格、型号、外观质量、安装位置及引线方式等应符合有关标准和设计要求。引线连接正确牢固，且预留温度变化引起的位移长度。74n②管型避雷器的闭口端、开口端、喷气口的位置、方向及状态应符合有关规定。③管型避雷器隔离间隙、电极棒的安装，隔离距离，接地电阻值，肩架的安装，引线连接外加应力及连接处采取的措施等应符合有关标准和设计文件的规定。④金属氧化物避雷器的状态，支架的安装，连接部位的要求，瓷套管、铁配件的质量，吸流变压器两避雷器的相对位置应符合有关标准和设计文件的规定，接地电阻值不大于10Ω。2.2.8.6吸流变压器安装质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查；检查——施工单位先自检，再报监理：应依设计文件及相关行业标准对吸流变压器安装质量重点监控：①吸流变压器的规格、型号，外观质量,安装位置，绝缘油的耐压试验，油位表、油面的标准，变压器台架安装的要求等均应符合规定。②吸流变压器引线连接,引线间的绝缘间隙,引线与接地体间的绝缘间隙及接线端子,引线线夹接触面的处理等均应符合规定。③吸流变压器零部件质量、吸湿器干燥剂的质量应符合规定。2.2.8.7分段、分相绝缘器安装质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查；检查——施工单位先自检，再报监理：应依设计文件及相关行业标准对分段、分相绝缘器安装质量重点监控：①分段、分相绝缘器的规格、型号、外观质量、耐压试验、安装位置及各部件的连接状况等均符合设计文件和产品说明书的要求。②74n分段、分相绝缘器与接触线的接续处应平滑，安装后应保持锚段的原有张力及补偿器距地面的高度。③自动过分相装应检查以下项目：•绝缘锚段关节带电部分的绝缘间隙及允许偏差。•两接触线在关节中呈立面交叉并形成屋脊状，屋脊顶点两接触线应等高。•转换柱处非工作支抬升量及允许偏差。•地面传感器的横向位置和纵向位置。如传感器在轨枕端部内预埋时，应符合系统技术条件的有关规定。•自动过分相装置分段处绝缘子串的位置及允许偏差，承力索、接触线两绝缘子串的位置及允许偏差。分相中性区的长度及允许偏差。2.2.9附加悬挂分部工程施工质量监控工作标准化内容及要点2.2.9.1作业技术准备质量监控工作标准化内容及要点专业监理工程师应：①审查生产厂家提供的出厂合格证、材质化验单、出厂测试记录及有关的质量证明文件，检查:••附加导线线材（含电缆）的规格、型号、电压等级、外观质量，电缆接头附件的规格、性能，电连接线夹的质量；提出“不符合，不同意使用”或“符合，同意使用”的审批意见，并签署《进场材料报审表》。②审批承包单位报送的本分部工程质量控制点计划，确认是否符合总承包合同约定和本分部工程有关质量管理的要求；提出是否修改、补充重报或同意实施的监理要求，并签署《本分部工程质量控制点报审表》。③审批承包单位报送的本分部工程作业技术交底书，确认是否符合总承包合同约定和本分部工程有关作业质量控制的要求；提出是否修改、补充重报或同意实施的监理要求，并签署《本分部工程作业技术交底书报审表》。④74n查阅文件或现场检查，确认施工环境状态质量：如承包单位的质量管理系统的组织结构、管理制度、检测制度、检测标准、人员配置、质量责任制等是否完善、明确和落实的情况，是否符合施工质量管理环境的需要；如施工照明、安全防护设备、施工场地空间条件和通道、交通运输、道路、平行立体交叉作业时的相互干扰等的安排和准备情况是否符合施工作业质量环境的需要。2.2.9.2附加导线安装质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查；检查——施工单位先自检，再报监理：应依设计文件及相关行业标准对附加悬挂监控的主要项目与要求：①导线弛度及允许偏差，接头的数量与要求。②导线在针式绝缘子上固定的方式与质量，悬式绝缘子串悬挂角度过大时的处理等。③导线在最大弛度时距地面高度，导线跨越电气化铁路和建筑物时，对轨面、对承力索或接触线、对建筑物、障碍物的距离。④肩架的型号、质量，承载后的状态及与支柱密贴的质量。⑤电缆带电距离及接地电阻。2.2.9.3吸上线安装质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查；检查——施工单位先自检，再报监理：应依设计文件及相关行业标准对吸上线监控的主要项目与要求：①吸上线线材（含电缆）的规格、型号、电压等级和外观质量。②吸上线与回流线连接、与轭流线圈中点式与钢轨连接的质量。③跨越非电气化股道，跨越不同回路电气化股道对承力索或对接触线的距离。④吸上线扁钢与设备线夹连接的质量，电缆连接的质量。⑤地上部分及埋入地下部分扁钢的防腐处理。74n2.2.9.4号码、标志、限界门安装质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查；检查——施工单位先自检，再报监理：应依设计文件及相关行业标准对号码、标志、限界门安装监控的主要项目与要求：①对支柱号码牌、标志牌的监控要点：•支柱的编码,字码的标准,号码牌面质量,安装的位置与安装质量等。•各种标志牌的材质,牌面的规格尺寸,字体的标准,安装位置与安装质量。•号码牌、标志牌的安装应便于了望，并不得侵入基本建筑限界。②•对限界门、支柱防护的监控要点：•机动车辆活动场所及货物站台上的支柱应按设计要求对支柱进行防护，防护措施不得侵入基本建筑限界；•限界门的安装、限制高度、支柱受力后的标准及限高标志牌的制作、防护桩的埋设等。2.2.10冷滑试验及送电开通分部工程施工质量监控工作标准化内容及要点2.2.10.1作业技术准备质量监控工作标准化内容及要点专业监理工程师应：①审批承包单位报送的本分部工程质量控制点计划，确认是否符合总承包合同约定和本分部工程有关质量管理的要求；提出是否修改、补充重报或同意实施的监理要求，并签署《本分部工程质量控制点报审表》。。②审批承包单位报送的本分部工程作业技术交底书，确认是否符合总承包合同约定和本分部工程有关作业质量控制的要求；提出是否修改、补充重报或同意实施的监理要求，并签署《本分部工程作业技术交底书报审表》。74n③查阅文件或现场检查，确认施工环境状态质量：如承包单位的质量管理系统的组织结构、管理制度、检测制度、检测标准、人员配置、质量责任制等是否完善、明确和落实的情况，是否符合施工质量管理环境的需要；如施工照明、安全防护设备、施工场地空间条件和通道、交通运输、道路、平行立体交叉作业时的相互干扰等的安排和准备情况是否符合施工作业质量环境的需要。2.2.10.2送电前的绝缘测试和送电后的验电质量监控工作标准化内容及要点总监组织、专业监理工程师见证；检查——施工单位先自检，再报监理：应依设计文件及相关行业标准对送电前的绝缘测试和送电后的验电监控的主要项目与要求：①监理工程师应见证接触网送电前的绝缘测试和送电后的验电。②监理工程师应对承包单位冷滑试验及送电开通过程中所采取的安全措施进行检查和监督落实。74n2.3供电段施工前准备工作1熟悉设计文件，核对施工图纸；2参加技术交底及定测交桩；3审查承包单位施工组织设计；4承包单位施工机械、设备、人员进场情况；5查承包单位开工前的施工准备工作；6批单位工程开工报告。1．进场材料、配件的核查签认；2．检查设备的质量证明文件及相关资料；3．设备安装的质量控制；4．设备调试及试运行的检查；5．审核设备安装技术记录及测试试验报告；6．检查验收设备基础设备安装工程竣工1进场材料、配件核查签认；2基础测量及开挖质量控制；3审批施工方案（作业指导书）；4基础浇注的控制；5检查验收。1．审查承包单位提报的工程竣工初验报审表及相关资料；2．参加工程竣工检查及初验。2.3.1供电段工程监理工作标准化流程图供电段工程监理工作标准化流程图2.3.174n2.3.2施工准备阶段监理工作标准化内容及要点2.3.2.1开工前监控准备工作标准化内容及要点开工前监控准备工作标准化内容及要点内容，同2.1.2.1条。2.3.2.2开工前监控准备工作标准化流程开工前监控准备工作标准化流程，同2.1.2.2条。2.3.2.3现场施工准备质量监控工作标准化内容及要点现场施工准备质量监控工作标准化内容及要点，同2.1.2.3条。2.3.3设备基础分部工程施工质量监控工作标准化内容及要点设备基础分部工程施工质量监控工作标准化内容及要点供表1同前述《基础及构架分部工程施工质量监控工作标准化内容及要点》变表2中的相关内容。2.3.4设备安装分部工程施工质量监控工作标准化内容及要点2.3.4.1作业技术准备质量监控工作标准化内容及要点①专业监理工程师应审查承包单位报送的重高设备的运输、吊运、就位专项施工方案，确认：是否能够合理保证质量，是否能够实施可行，是否通过其上级技术部门审批、鉴定；并在《专项施工方案报审表》中签署是否修改、补充重报或同意实施的审查意见。74n②总监应查阅各种设备的技术规格书、试验报告、出厂检验合格证及产品电气性能试验报告等质量证明文件，并观察检查：•检查感应炉、冷凝器、真空泵、高压成套（试验）设备、绕线机、真空浸漆装置、绝缘梯车远红外烘箱，确认其是否三证齐全，其结构尺寸、型号、规格等是否符合设计要求并满足安装要求，其加工工艺、外观、防腐、机械性能等是否符合有关规定；提出“不符合，不同意使用”或“符合，同意使用”的审批意见，并签署《进场材料报审表》。③专业监理工程师应审批承包单位报送的本分部工程质量控制点计划，确认是否符合总承包合同约定和本分部工程有关质量管理的要求；提出是否修改、补充重报或同意实施的监理要求，并签署《本分部工程质量控制点报审表》。④专业监理工程师应审批承包单位报送的本分部工程作业技术交底书，确认是否符合总承包合同约定和本分部工程有关作业质量控制的要求；提出是否修改、补充重报或同意实施的监理要求，并签署《本分部工程作业技术交底书报审表》。⑤专业监理工程师应组织，监理员应参加：查阅文件或现场检查，确认施工环境状态质量：如承包单位的质量管理系统的组织结构、管理制度、检测制度、检测标准、人员配置、质量责任制等是否完善、明确和落实的情况，是否符合施工质量管理环境的需要；如施工照明、安全防护设备、施工场地空间条件和通道、交通运输、道路、平行立体交叉作业时的相互干扰等的安排和准备情况是否符合施工作业质量环境的需要；如对防潮湿、防尘、防污染等可能出现对施工作业质量不利影响的情况，是否已经有充分的认识并已做充分准备和采取有效措施，是否满足作业质量要求的有效控制需要。2.3.4.2真空感应干燥装置安装质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查，监理员旁站；检查程序——施工单位先自检合格，再报旁站监理检查：74n①观察检查，感应炉、冷凝器、真空泵的型号、规格及安装位置应符合设计要求。②观察检查，法兰盘间应垫耐油垫圈，管路密封良好，不得有泄漏且连接紧固。③见证检查，真空感应干燥装置空载试运转时，感应炉的温度，真空度，空载电流值应符合产品技术规定及设计要求。④观察检查，感应炉炉盖与炉体盖合良好。密封可靠；炉体包缠密实、平整。⑤见证检查，真空泵转动灵活，无卡阻，碰撞现象；无异常音响；油位正常；真空度符合设计要求及产品技术规定。⑥见证测量，感应炉线圈和真空泵电机对地绝缘电阻值不小于0.5MΩ。⑦观察检查，管路中法兰盘应用导线连接牢固；感应炉、冷凝器、真空泵和控制箱均应可靠接地。2.3.4.3高压成套（试验）设备安装质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查，监理员旁站；检查程序——施工单位先自检合格，再报旁站监理检查：①设备运达现场应进行开箱观察检查，其质量符合产品技术规定。②观察检查和测量，设备型号，规格及安装位置应符合设计要求。③查阅试验报告，确认电气设备的性能应符合现行国家标准《电气装置安装工程电气设备交接试验标准》的规定。④查阅试验报告，确认变压器试验设备输出端电压的升、降平稳，应符合产品技术规定。⑤见证检查，调压器安装稳固，传动机构灵活、平稳、可靠、调压器的电压升高和降低应和控制按钮方向标志一致。⑥74n见证检查，控制台各种操作装置的动作正确、可靠。声、光信号显示正确，计量回路的表计正确。⑦见证检查，变压器、调压器、控制台接地可靠；隔栅门联锁可靠，信号显示正确。2.3.4.4绕线机安装质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查，监理员旁站；检查程序——施工单位先自检合格，再报旁站监理检查：①观察检查，设备表面漆层完好，无锈蚀现象；符合生产厂家质量证明文件的技术要求。②观察检查，绕线机的型号、规格及安装位置，应符合设计要求，其字盘显示的转数与实际转数一致，其床头和顶尖的尾座顶尖转动灵活、无卡阻、无异常音响，绕线机空载运转时，在各级转数下运行平稳，无异常音响和冲击现象。2.3.4.5真空浸漆装置安装质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查，监理员旁站；检查程序——施工单位先自检合格，再报旁站监理检查：①设备运达施工现场，进行开箱检查，其型号、规格符合设计要求，质量符合产品技术规定。②测量检查，设备安装位置符合设计要求，各项指标符合以下规定：•浸漆箱盖合严密，无缝隙。•真空浸漆罐装置真空度符合产品技术规定。•浸漆罐安装应垂直、平稳、两罐高度一致。•管路阀门开、闭灵活、无泄漏。•真空泵转动灵活，无异常音响，冷却保证工作正常。74n2.3.4.6绝缘梯车远红外烘箱安装监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查，监理员旁站；检查程序——施工单位先自检合格，再报旁站监理检查：①设备运达现场进行检查，其质量符合产品技术规定：•绝缘梯车远红外烘箱箱体盖门平整，盖合严密。•电热管导通良好，电热管与卡子接触密贴。•接线端子对箱体绝缘符合规定，绝缘电阻不应小于0.5MΩ。•电接点温度符合规定。②绝缘梯车远红外烘箱的型号、规格及安装位置应符合设计要求。③远红外烘箱的箱内达到最高温度及其保持时间应符合产品的技术规定。④设备基础光洁，沥清涂层均匀，烘箱安装在中心位置，基坑四周边缘应设防小坡。⑤烘箱及控制箱应可靠接地。⑥电气回路工作正常，电热管及电接点温度计工作可靠。2.3.4.7油罐安装质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查，监理员旁站；检查程序——施工单位先自检合格，再报旁站监理检查：①观察检查，油罐的型号，规格及安装位置应符合设计要求。②测量检查，油罐安装平稳，其防火距离和接地应符合设计要求。③观察检查，油罐外体应漆层完好，内部清洁。74n2.4牵引供电远动系统施工前准备工作1熟悉设计文件，核对施工图纸；2参加技术交底；3审查承包单位施工组织设计；4审查承包单位施工机械、设备、人员进场情况；5检查承包单位开工前的施工准备工作；6审批单位工程开工报告。1审查材料、配件、设备的质量证明文件并签认；2批施工方案（施工作业指导书）；3动装置安装的质量控制；4动装置调试试验检验；5核远动装置安装技术记录及测试试验报告；6检查验收。远动装置安装远动系统联调竣工1检查被控端远动装置各元件，接口、通道性能良好，整机工作正常；2检查控制端远动系统的启动、切换、自检装置正常，系统工件可靠；3审查远动调试方案；4被控端单体调试质量控制；5远动系统联调质量控制；6审查远动装置安装技术记录与测试试验报告；7检查验收。1审查承包单位提报的工程竣工初验报审表及相关资料；2参加工程竣工检查、初验。3督促检查承包单位按规定要求和时限提交工程竣工文件。2.4.1牵引供电远动系统监理工作标准化流程图牵引供电远动系统监理工作标准化流程图2.4.174n2.4.2施工准备阶段监理工作标准化内容及要点2.4.2.1开工前监控准备工作标准化内容及要点同11.1.2.1条。2.4.2.2开工前监控准备工作标准化流程同11.1.2.2条。2.4.2.3现场施工准备质量监控工作标准化内容及要点同11.1.2.3条。2.4.3基础及构架施工质量监控工作标准化内容及要点2.4.3.1作业技术准备质量监控工作标准化内容及要点①专业监理工程师应审查承包单位报送的流沙、软土基坑支护与、长大重构件运输、吊装、就位等专项施工方案，确认：是否能够合理保证质量，是否能够实施可行，是否通过其上级技术部门审批、鉴定；并在《专项施工方案报审表》中签署是否修改、补充重报或同意实施的审查意见。②总监应根据审查意见，审批流沙、软土等地质上的基坑支护专项施工方案，提出是否修改、补充或批准的监理要求，并签署《专项施工方案报审表》。③74n专业监理工程师应查阅产品质量证明文件，并观察检查：确认自拌混凝土的进场水泥、砂、石、外加剂及基础钢筋、预埋螺栓、施工机具或设备等是否经过检验合格，其配合比是否经过试验；商品混凝土的质量是否合格，其运输、注浆措施和基础混凝土养护措施是否符合规定；提出“不符合，不同意使用”或“符合，同意使用”的审批意见，并签署《进场材料报审表》。④专业监理工程师应审批承包单位报送的本分部工程质量控制点计划，确认是否符合总承包合同约定和本分部工程有关质量管理的要求；提出是否修改、补充重报或同意实施的监理要求，并签署《本分部工程质量控制点报审表》。⑤专业监理工程师应审批承包单位报送的本分部工程作业技术交底书，确认是否符合总承包合同约定和本分部工程有关作业质量控制的要求；提出是否修改、补充重报或同意实施的监理要求，并签署《本分部工程作业技术交底书报审表》。⑥专业监理工程师应组织，监理员应参加：查阅文件或现场检查，确认施工环境状态质量：如承包单位的质量管理系统的组织结构、管理制度、检测制度、检测标准、人员配置、质量责任制等是否完善、明确和落实的情况，是否符合施工质量管理环境的需要；如水、电、动力供应、施工照明、安全防护设备、施工场地空间条件和通道、交通运输、道路、平行立体交叉作业时的相互干扰等的安排和准备情况是否符合施工作业质量环境的需要；如对防冻、防高温、防高地下水位、防流沙、防不正常沉降等可能出现对施工作业质量不利影响的情况，是否已经有充分的认识并已做充分准备和采取有效措施，是否满足作业质量要求的有效控制需要。2.4.3.2远动装置安装质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查，监理员旁站；检查程序——施工单位先自检合格，再报旁站监理检查：①远动设备质量观察检查检查项目：•审核设备厂家提供的质量证明文件及相关的技术资料；•核对各设备的规格、型号，应符合设计要求；•根据装箱单确认备品、备件是否齐全；②观察检查，远动装置的安装项目：•74n模拟盘的安装应满足现行国家规定的有关标准和产品的技术要求，模拟显示元件和塑料拼块的装配应符合产品的技术要求；显示元件光带颜色应正确；•调度台上显示器、键盘等的安放位置应便于操作；•远动装置间应经由活动地板下敷设、电缆走向应符合设计要求；•专用电缆、插接件应标准化，芯线应按规定格式连接；•远动装置至通信端子箱间连接电缆以及遥测电缆必须采用屏蔽电缆，电缆屏蔽层应可靠接地；•控制站的接地网的接地电阻应满足设计要求；远动装置的直流地、交流地和保护地应符合设计规定。2.4.3.3远动系统调试质量监控工作标准化内容及要点总监组织、专业监理工程师指导、巡视检查，监理员旁站：①见证检查，远动系统调试前的监控项目：•被控端远动装置各板件配置正确，主处理器板、通道元件、遥控、遥测、遥信和故标接口单元性能良好，整机工作正常；•控制端远动系统的启动、自检和切换装置应正常，系统工作可靠；•远动通道连接可靠，传输正常并满足设计要求。②见证检查，远动系统的调试监控项目：•被控端单体调试：第一，对被控端遥控、遥测、遥信对象模拟调试后，应确认遥控动作可靠，遥信显示正确，遥测和故障点标定准确；对被控端遥控、遥测、遥信对象模拟调试后，应确认遥控动作可靠，遥信显示正确，遥测和故障点标定准确；第二，经调试，远动装置各板件、模拟屏、打印机、显示器应符合设计要求。•远动系统联调的检查：第一，根据设计提供的联调大纲，对各被控端进行逐站、逐对象分别对遥控、遥测、遥信功能进行检查，项目齐全，功能良好；第二，远动系统和牵引供电设备经联调，遥控动作可靠，遥信显示正确，遥测和故障点标定准确；第三，经测试各远动装置（包括各板件、主机、模拟屏、打印机、显示器）应符合设计要求。74
