输变电工程建设监理工作相关问题培训

输变电工程建设监理工作相关问题培训

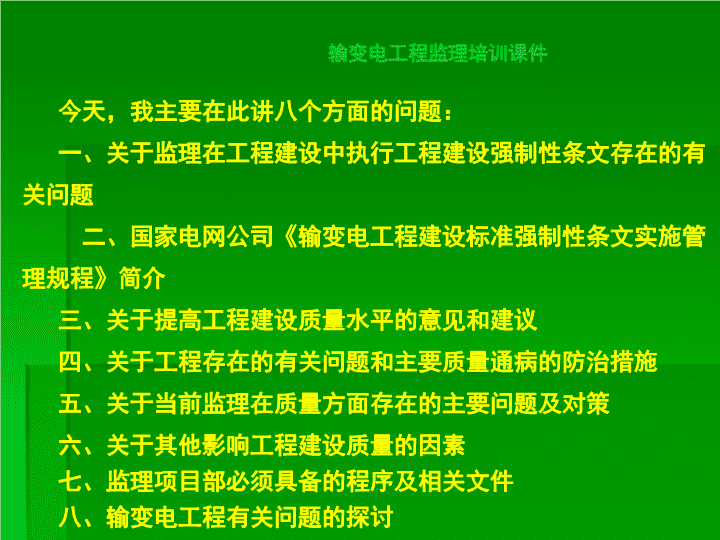

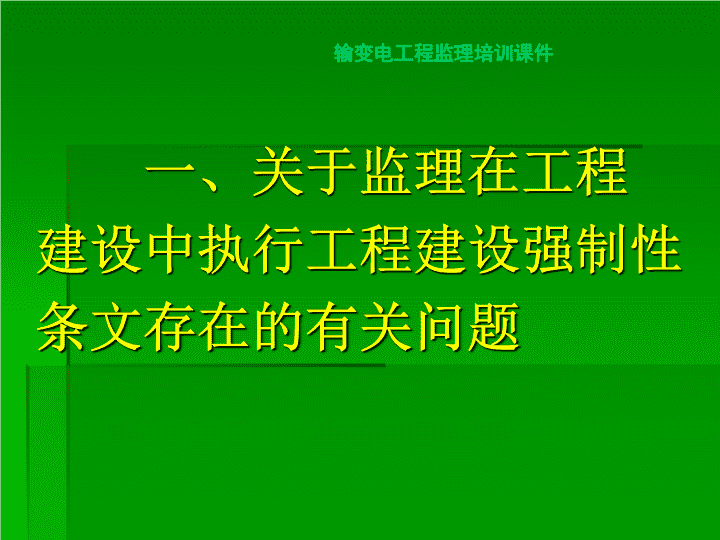

输变电工程监理培训课件输变电工程建设监理工作相关问题江西省电力公司王海龙电话:13970835796邮箱:13970835796@139.com二零一一年八月n输变电工程监理培训课件今天，我主要在此讲八个方面的问题：一、关于监理在工程建设中执行工程建设强制性条文存在的有关问题二、国家电网公司《输变电工程建设标准强制性条文实施管理规程》简介三、关于提高工程建设质量水平的意见和建议四、关于工程存在的有关问题和主要质量通病的防治措施五、关于当前监理在质量方面存在的主要问题及对策六、关于其他影响工程建设质量的因素七、监理项目部必须具备的程序及相关文件八、输变电工程有关问题的探讨n输变电工程监理培训课件一、关于监理在工程建设中执行工程建设强制性条文存在的有关问题n输变电工程监理培训课件第一节工程建设标准强制性条文的法律地位一、强制性标准和强制性条文的定义（一）定义《中华人民共和国标准化法》、《中华人民共和国标准化法实施条例》规定：凡保障人民生命财产安全、人身健康，环境保护和公共利益的标准，法律、行政法规规定强制执行的n输变电工程监理培训课件标准，是强制性标准。其它为推荐性标准。（二）我国标准的两种类别、四个级别、三个层次1.我国标准的两种类别我国标准的两种类别是：强制性标准和推荐性标准。1）GB50300—2001建筑工程施工质量验n输变电工程监理培训课件收统一标准为强制性标准、条文强制；GB/T19001—2000质量管理体系为推荐性标准。2）DL5009.1—2002电力建设安全工作规程（火力发电厂部分）为强制性标准、全文强制；DL/T5161.1—5161.17—2002电气装置安n输变电工程监理培训课件装工程质量检验及评定规程为推荐性标准、条文强制。2.我国标准的四个等级1）国家标准GB×××××--××××2）行业标准DL/T××××--××××如：火电专业《电力建设施工质量验收及评定规程DL/T5210》，该系列标准分如下九个n输变电工程监理培训课件部分：①DL/T5210.1-2005《电力建设施工质量验收及评定规程第1部分：土建工程》；②锅炉；③汽轮机；④热工仪表及控制装置；⑤管道；⑥水处理及制氢装置；⑦焊接；⑧加工配制；⑨DL/T5161.1—5161.17—2002《电气装置安装工程质量检验及评定规程》。n输变电工程监理培训课件3）地方标准如：DB14/T94—2002山西省地方标准，建材产品中废渣掺加量的测定。4）企业标准Q/GDW×××--××××GDW-国家电网3.我国标准的三个层次基础标准；如术语标准、分类标准、标志n输变电工程监理培训课件标准；通用标准：如建筑材料通用标准、检测技术通用标准、施工安全通用标准、建筑工程施工质量验收通用标准、建筑工程施工质量评价标准、建筑工程施工管理通用标准、《建筑工程项目管理规范》、《电力建筑工程监理规范》；专用标准：对应于通用标准，就有一系列n输变电工程监理培训课件专用标准。二、《工程建设标准强制性条文》的法律地位简单的说，强制性条文是技术法规，不执行就是违法。2000年1月，国务院为确保工程质量、杜绝安全事故的频繁发生，颁布了《建设工程质量n输变电工程监理培训课件管理条例》（以下简称“质管条例”），对加强工程管理，对业主的责任、行为，对设计、施工和监理单位的质量责任，做出了一系列明确的规定。与此同时，“质管条例”以法规形式明确了强制性条文的法律地位，其中第19、36、44条，三处同时指出，不执行工程建设强制性技术标准就是违法，根据违反强制性技术标准n输变电工程监理培训课件所造成后果的严重程度，规定了相应的行政处罚措施。这是迄今为止我国对违反强制性技术标准而做出的最为严格的规定。工程建设法规汇编.pdf“质管条例”的颁布，为从根本上解决我国社会主义市场经济条件下建设工程可能出现的各种质量和安全问题奠定了基础，使之走上了行政执法与科学管理并重、严格技术标准、从n输变电工程监理培训课件源头开始保证建设工程质量的道路。而强制性条文的实施，则在从技术管理角度控制工程建设质量、引导和规范建设市场行为等方面发挥了应有的重要作用。强制性条文的法律地位主要表现在以下两点：一是明确了强制性条文是参与建设活动各n输变电工程监理培训课件方执行工程建设强制性标准和政府对执行情况实施监督的依据；二是明确了列入强制性条文的所有条款都必须严格执行。就是说，如果不执行强制性条文，政府主管部门就应当按照“质管条例”的有关规定，给予相应的处罚。有一个条文不执行就要处罚，造成工程质量事故，必然要追究相n输变电工程监理培训课件应的责任。三、《工程建设技术标准强制性条文》（电力工程部分）的编制及修订情况中国电力企业联合会（以下简称“中电联”）标准化部受有关政府部门的委托，负责组织电力国家标准、电力行业标准的编制修订以及日常管理工作。目前，电力行业专业标委会已达n输变电工程监理培训课件36个，涉及到电力行业的规划设计、施工、电网运行、环境保护、试验技术等专业。标委会委员均由本专业具有较高理论水平和较丰富实践经验的专家担任，专家人数达1160人。另外，中电联标准化部还归口管理6个专业的全国标准化技术委员会和8个专业的国际电工技术委员会的中国业务。n输变电工程监理培训课件中电联标准化中心于2000年及时组织编写了《工程建设技术标准强制性条文》（电力工程部分2000年版），以下简称《电力强条》。随着电力技术的不断发展和装备水平的提高，以及几年来新标准的颁布和超龄标准的修订，2000年版《电力强条》的内容已不全面。为了保证其适用性，根据建设部安排，中电联又组n输变电工程监理培训课件织有关单位修订，形成2006年版《电力强条》，建设部以建标〔2006〕102号文发布，于2006年9月1日起实施，并及时召开了《强制性条文》宣贯会。第二节工程建设标准强制性条文－电力工程部分的结构组成一、2006年版《电力强条》概述n输变电工程监理培训课件《电力强条》是从现行的强制性电力技术标准中摘录了直接涉及人民生命财产安全、人身健康、环境保护和其它公众利益并必须执行的有关条款，同时考虑了提高经济效益和社会效益等方面的要求。非工程建设类国家标准、行业标准以及企业标准和政府部门文件等内容没有摘录。n输变电工程监理培训课件与2000年版相比，2006年版新增加了64项标准中的有关内容，重点体现“性能”要求，只给出要达到的目标，而不规定采取的具体方法；删除了14项标准；并注重了解决2000年版中存在的一些问题；在结构编排上也作了适当的调整，逻辑性和整体性更强，内容的完整性、科学性和可操作性都有了进一步的提高。n输变电工程监理培训课件《电力强条》所摘条文的条、款、项以及序号等均与原标准相同。被摘录的现行工程建设标准全文继续有效，两者可以对照使用。二、2006年版《电力强条》的结构组成第一篇：“火力发电工程”，分综合规定、勘测设计和施工及验收三章。“综合规定”主要是火力发电厂劳动安全和n输变电工程监理培训课件工业卫生设计及电力建设安全工作规程方面必须强制执行的内容；“勘测设计”包含了工艺、土建两大部分设计，含火力发电厂汽水管道、锅炉燃烧室防爆、发电厂与变电所防火、土建结构等设计方面必须强制执行的内容；“施工及验收”主要是锅炉与压力容器、管n输变电工程监理培训课件道和汽轮机机组等设备的焊接、安装和验收等方面必须强制执行的内容。第二篇：“水力发电及新能源工程”，分综合规定、规划勘测设计、施工及验收、新能源四章。摘编了水利水电工程中地质勘察、结构可靠度、抗震、防火设计及环境影响评价和防洪标准等方面必须强制执行的内容；n输变电工程监理培训课件在“工程施工及验收”一章中，摘编了岩石基础开挖、混凝土施工、钢闸门制造安装和水轮发电机组安装及启动试验等条款；另外，还编入了大坝安全监测方面的内容。第三篇：“电气　输变电工程”，分勘测设计、施工及验收两章。“勘测设计”分发电厂电气部分和输变电工n输变电工程监理培训课件程两部分；“施工及验收”分电气装置安装工程和输电工程两部分。将发电厂、变电所及架空电力线路电气专业设计、施工和安全方面必须强制执行的内容都包括进去了。建筑工程施工安全质量标准化达标与工程质量验收规范及强制性条文.pdfn输变电工程监理培训课件第三节：监理单位执行强制性条文的责任和义务一、监理单位的质量责任和义务“质管条例”第三十六条规定“工程监理单位应当依照法律、法规以及有关技术标准、设计文件和建设工程承包合同，代表建设单位对施工质量实施监理，并对施工质量承担监理责任。”监理单位对施工质量所承担的监理责任，主要n输变电工程监理培训课件是指违法责任和违约责任两方面。如果监理单位故意弄虚作假，降低工程质量标准，造成质量事故的，要依照《建筑法》及“质管条例”规定，承担相应的法律责任；如果监理单位在责任期内，不按照监理合同约定履行监理职责，给建设单位或其它单位造成损失的，属违约责任，应当向建设单位赔偿。n输变电工程监理培训课件特别要强调的还有个人责任：“因调动工作、退休等原因离开该单位后，被发现在该单位工作期间违反国家有关建设工程质量管理规定，造成重大工程质量事故的，仍应当依法追究法律责任。”二、监理单位贯彻执行《强制性条文》的主要责任和义务工程建设项目，具有投资大、规模大、建设周n输变电工程监理培训课件期长、生产环节多、参建单位多、影响质量形成的因素多等特点，建设工程质量管理最基本的原则和方法就是建立健全质量责任制，有关各方对其本身的工作成果负责，共同保证建设工程质量。在建设工程的建设过程中，影响工程质量的责任主体主要有：建设单位、勘察设计单位、工程监理单位、施工单位。这四个责任主体的质量责n输变电工程监理培训课件任和义务，在“质管条例”的第二、三、四、五章中进行了规定，各方主体在进行建设工程活动中必须按照“质管条例”的规定承担责任和义务。1）监理单位在开展监理工作过程中，应将此项列入日常工作。在监理合同授权范围内，以《电力建设工程监理规范》为依据，在监理规划、大纲、细则中，全过程落实本工程《强制性条文》执行情况；n输变电工程监理培训课件同时要提前考虑到为建设单位和建设项目提供技术支持和管理支持的因素；2）在统一组织和授权下，对参加工程建设的勘察设计、施工、调试等单位，在工程建设全过程施工中，对《强制性条文》执行情况，进行系统管理和落实；3）对本工程全过程、全方位（含建设单位）、n输变电工程监理培训课件各阶段出现违反《强制性条文》的情况，监理单位要及时提出、限期整改并关闭；4）对严重违犯《强制性条文》情况，监理单位应向主管部门和质量监督部门汇报。三、监理单位执行《强制性条文》应注意的其他问题监理单位在执行《强制性条文》时，应结合n输变电工程监理培训课件与相关的规程、规范执行，因为《强制性条文》是从相关的规程、规范中摘录出来的，是在设计、施工、监理过程中必须要执行的条款，不能孤立理解，要注意关联性。电力工程监理业务的开展有着行业特有的性质，建设单位要求监理的深度、范围各不相同，监理单位开展监理工作过程中执行《强制性条文》n输变电工程监理培训课件也要与其相匹配，其重点也不尽相同。监理单位在开展监理工作所需要投入的资源是不同的，执行《强制性条文》各条款的力度也会有一定的差距。因此，在监理单位实施监理过程中，把握其在《强制性条文》执行过程中的定位很重要，也是总监理师应该首先解决的问题，要制定相应的措施及实施细则，根据工程特点明确所需要执行条款的深度。n输变电工程监理培训课件第四节：监理单位在执行强制性条文中存在的主要问题及对策在近几年的电力工程质量检查中，质量总体水平进步较快,但也存在一定的问题,现将不符合强制性条文的情况简述如下，并提出相应的对策。一、工程监理不符合强制性条文的主要问题举例n输变电工程监理培训课件1）监理规划未报建设单位批准。2）监理旁站方案未按有关规定审批后执行,个别旁站监理和平行检验工作开展得不到位。3）部分资料，监理仅签名而未签审核意见。4）少数总监代表越权处理有关问题。5）有的监理项目在分项和分部工程未完前,已确认了单位工程的质量等级。n输变电工程监理培训课件6）有的项目监理月报中无监理初验意见。7）少数监理工程师对新标准及其评定办法不熟悉,无法对工程进行有力的监理。8）对工程建设强制性条文的学习不够。二、变电现场不符合强制性条文的主要问题举例1）高压配电装置间隔和静止补偿装置的栅栏门n输变电工程监理培训课件铰链处未用软铜线连接。2）电气装置的配电、控制和保护用的屏柜的金属框架和底座,未通过明显的接地线接到接地母线和接地母排后直接接地，个别有遗漏。3）避雷针与接地引下线连接采用焊接。4）变电站的钢结构和钢结构上的爬梯由于认识问题,接地不规范。n输变电工程监理培训课件三、线路现场不符合强制性条文的主要问题举例1）混凝土试块未从现场浇制的混凝土中取样制作,其养护条件未与基础基本相同。2）混凝土材料用量,每班或每基基础未能至少检查两次来保证配合比符合施工技术设计规定。四、对策n输变电工程监理培训课件1）工程项目各参建单位应根据工程建设的需要,及时组织工程建设强制性条文的学习和培训工作。2）工程项目各参建单位应认真执行《电力建设工程施工技术管理导则》,规范施工组织设计的编审制度,施工图会检制度、施工技术交底制度和设计变更管理制度。n输变电工程监理培训课件3）各参建单位人员应熟悉规程规范,并应在工程现场配齐工程规范。4）加强原材料控制和材料跟踪管理工作,监理单位应严格审查原材料及复检报告,特别要审查混凝土配合比、水泥出厂合格证及水泥复检报告中的28天强度报告。5）归挡资料中,监理单位签证应规范,特别应n输变电工程监理培训课件加强对隐蔽工程验收记录的签证。6）监理单位应严格按照监理规范的条文执行,如监理规划应报送建设单位审批,总监代表应按监理规范的权利范围工作。第五节《电力强条》执行中存在的问题n输变电工程监理培训课件1、在配电、控制、保护用的屏﹝柜、箱﹞及操作台等的金属框架和底座。对防干扰或接地电阻值有特殊要求的配电、控制、保护、测量用屏柜、箱及操作台等的金属框架和底座，应通过符合热稳定要求的明显接地线接到接地母线和接零母排后直接接地方面，往往存在不完善的地不完善的较多（强制性条文：电气装置的下列金属部分，均应接地：4配电、控制、保护用的屏﹝柜、箱）及操作台等的金属框架和底座。）n通信屏柜接线混乱，柜门无跨接接地线(强条要求)输变电工程监理培训课件n屏柜柜体之间未按照规程接地输变电工程监理培训课件n输变电工程监理培训课件2、在交、直流电力电缆的接头盒、终端头等的金属外壳和可触及的电缆金属护层和穿线的钢管；穿线的钢管之间或钢管和电器设备之间有金属软管过渡的，未接地以及未保证金属软管接地畅通。（强制性条文：电气装置的下列金属部分，均应接地：5交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和可触及的电缆金属n输变电工程监理培训课件护管和穿线的钢管。穿线的钢管之间或钢管和电器设备之间有金属软管过渡的，应保证金属软管段接地畅通。）（3.2.9不得利用蛇皮管、管道保温层的金属外皮或金属网、低压照明网络的导线铅皮以及电缆金属护层作接地线。蛇皮管两端采用自固接头或软管接头，且两端应采用软铜线连接。）n主变蛇皮管敷设不规范，且不符合强条规定输变电工程监理培训课件n示范：采用软管保护导线，自固接头与电缆护管之间，采取了软连接接地，符合规范要求输变电工程监理培训课件n输变电工程监理培训课件3、接地体的焊接及搭接长度，特别是电缆沟接地体的焊接，扁钢与角钢的焊接等等，不符合强制性条文规定和工艺示范手册要求。（强制性条文：接地体（线）的焊接采用搭接焊，其搭接长度必须符合下列规定：1扁钢为其宽度的2倍且至少3个棱边焊接）；2圆钢为其直径的6倍；3圆钢与扁钢连接时，其长度为圆钢直径的6倍；n输变电工程监理培训课件4扁钢与钢管、扁钢与角钢焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，并应焊以由钢带弯成的弧形（或直角形）卡子或直接由钢带本身弯成弧形（或直角形）与钢管（或角钢）焊接。）n电缆沟接地扁铁焊接不符合规范要求输变电工程监理培训课件n电缆护管接地不规范输变电工程监理培训课件n保护小室接地焊缝不符合强制性条文要求输变电工程监理培训课件n设备支架接地扁铁焊接不符合强制性条文要求输变电工程监理培训课件n爬梯焊缝不符合要求输变电工程监理培训课件n示范：接地焊缝及防腐符合要求输变电工程监理培训课件n示范：电缆护管与接地扁铁焊接面符合规范要求输变电工程监理培训课件n输变电工程监理培训课件4、有些变电站的接地装置与线路的避雷线相连，没有便于分开的连接点，直接连接在架构上，违反了强制性条文。（强制性条文：发电厂、变电所的接地装置应与线路的避雷线相连，且有便于分开的连接点。）n输电线路架空避雷线与变电站构架连接，无明显断开点，，不符合强制性条文规定输变电工程监理培训课件n档案管理及其它变电站接地装置与架空线路避雷线无便于分开的连接点输变电工程监理培训课件n输变电工程监理培训课件5、大于4毫米的金属筒体作避雷针的引下线，筒体底部未进行对称两点接地，只有一点接地。（强制性条文：装有避雷针的金属筒体，当其厚度不小于4mm时，可作避雷针的引下线。筒体底部应至少有2处与接地体对称连接。）n钢管独立避雷针只有一点接地,不符合强制性条文规定输变电工程监理培训课件n6、独立避雷针与及其接地装置距离道路小于3米时，未见采取均压等措施及相关记录。（强制性条文：独立避雷针及其接地装置与道路或建筑物的出入口等的距离应大于3m。当小于3m时，应采取均压措施或铺设卵石或沥青地面。）输变电工程监理培训课件n输变电工程监理培训课件7、内楼梯及室外楼梯栏杆不符合工程建设标准强制性条文规定。（强制性条文：6．6．3阳台、外廊、室内回廊、内天井、上人屋面及室外楼梯等临空处应设置防护栏杆，并应符合下列规定：1栏杆应以坚固、耐久的材料制作，并能承受荷载规范规定的水平荷载；n输变电工程监理培训课件2临空高度在24m以下时，栏杆高度不应低于1.05m，临空高度在24m及24m以上(包括中高层住宅)时，栏杆高度不应低于1.10m；注：栏杆高度应从楼地面或屋面至栏杆扶手顶面垂直高度计算，如底部有宽度大于或等于0.22m，且高度低于或等于0.45m的可踏部位，应从可踏部位顶面起计算。3栏杆离楼面或屋面0.10m高度内不宜留空；）n主控楼内栏杆和室外栏杆临空面未设置10厘米高的档板输变电工程监理培训课件n室外栏杆临空面未设置10厘米高的档板输变电工程监理培训课件n输变电工程监理培训课件8、变压器储油坑卵石粒径不符合要求。（强制性条文：储油坑内应有净距不大于40mm的栅格，栅格上部铺设卵石，其厚度不小于250mm，卵石粒径应为50mm～80mm。）（此要求详见有关问题探讨。）n主变事故油池卵石路径不符合强制性条文要求输变电工程监理培训课件n示范：主变油池采用清水混凝土工艺，施工工艺美观，伸缩缝设置规范输变电工程监理培训课件n输变电工程监理培训课件9、对于安装在户内的六氟化硫电气设备，应满足强制性条文要求“六氟化硫电气设备室应采用机械通风，室内空气不允许再循环，排风口应设在室内下部和上部。通风设备应满足事故时的通风换气次数每小时不少于4次。六氟化硫电气设备室的通风及报警设置应符合电力行业标准DL/T5035及DL5053中的六氟化硫电气设备室部分的规定。”n输变电工程监理培训课件10、关于动力电缆和控制电缆混放的问题，应符合中华人民共和国电力行业标准《电力设备典型消防规程》（DL5027－93）中的规定“7.4.13防止施工中动力电缆和控制电缆混放，电缆分布不均甚至堆积乱放。在动力电缆与控制电缆之间，应设置防火隔板。”n动力电缆与控制电缆混放，不符合规范要求输变电工程监理培训课件n动力电缆和控制电缆混放，不符合93消防典型设计标准输变电工程监理培训课件n11、对于接地引下线应严格遵守“每个电气装置的接地应以单独的接地线与接地汇流排或接地干线相连接，严禁在一个接地线中串接几个需要接地的电气装置。重要设备和设备构架应有两根与主地网不同地点连接的接地引下线，且每根接地引下线均应符合热稳定及机械强度的要求，连接引线应便于定期进行检查测试。”的规定。输变电工程监理培训课件n隔离开关支架接地未与立柱跨接输变电工程监理培训课件n断路器底座接地未与支架跨接输变电工程监理培训课件n操作机构未与构架跨越接地输变电工程监理培训课件n12、对于接至电气设备上的接地线应符合“接地体（线）的连接应采用焊接，焊接必须牢固无虚焊。接至电气设备上的接地线，应采用镀锌螺栓连接；有色金属接地不能采用焊接时，可用螺栓连接、压接、热剂焊（放热焊接）方式连接。用螺栓连接时应设防松螺帽或防松垫片，螺栓连接处的接触面应按现行国家标准《电气装置安装工程母线装置施工及验收规范》GBJ149的规定处理。不同材料接地体间的连接应进行处理。”的规定。输变电工程监理培训课件n接地装置接地引下线与钢管构架连接处螺栓无螺帽输变电工程监理培训课件n13、部分组合电器的法兰片间无跨接线连接不符合以下强制性条文规定：3.3.14全封闭组合电器的外壳应按制造厂规定接地；法兰片间应采用跨接线连接，并应保证良好的电气通路。输变电工程监理培训课件n组合电器的法兰片间无跨接线连接输变电工程监理培训课件n14、独立避雷针和屋顶避雷带有些不符合下述规定：3.5.1避雷针（线、带、网）的接地除应符合本章上述规定外，尚应遵守下列规定：1避雷针（带）与引下线之间的连接应采用焊接或热剂焊（放热焊接）；2避雷针（带）的引下线及接地装置使用的紧固件均应使用镀锌制品。当采用没有镀锌的地脚输变电工程监理培训课件n螺栓时应采取防护措施；(独立避雷针引下线应采用螺栓连接，不要焊接。)3建筑物上的防雷设施采用多根引下线时，应在各引下线距地面的1.5～1.8m处设置断接卡，断接卡应加保护措施；输变电工程监理培训课件n输变电工程监理培训课件n屋顶避雷带设置了断接卡，但高度不够，未加且保护。输变电工程监理培训课件n示范：屋顶避雷带设置了断接卡，且保护较好输变电工程监理培训课件n15、对于此强制性条文“3.5.3装有避雷针和避雷线的构架上的照明灯电源线，必须采用直埋于土壤中的带金属护层的电缆或穿入金属管的导线。电缆的金属护层或金属管必须接地，埋入土壤中的长度应在10m以上，方可与配电装置的接地网相连或与电源线、低压配电装置相连接。”施工执行中存在差距。输变电工程监理培训课件n16、在高压配电装置间隔和电抗器等等的栅栏门铰链处未用软铜线连接。（强制性条文：高压配电间隔和静止补偿装置的栅栏门铰链处应用软铜线连接，以保证良好接地）输变电工程监理培训课件n电抗器网门未跨接连接接地（不符合强条规定）输变电工程监理培训课件n17、在接地引下线的垂直部分和接地装置连接（焊接）部位外侧100mm范围内未作防腐处理；热镀锌钢材焊接时将破坏镀锌防腐，未在焊缝外20mm内做防腐处理。18、直埋电缆回填应符合强制性条文要求“直埋电缆回填土前，应经隐蔽工程验收合格。回填土应分层夯实。”输变电工程监理培训课件n19、计算机控制系统防误闭锁及隔离开关闭锁未完全满足强制性条文规定。（强制性条文：所有操作控制均应经防误闭锁，并有出错报警和判断信息输出。对手动操作的隔离开关和接地开关，应采用编码锁防误操作，也可采用电磁锁，并宜在就地控制箱设电气闭锁，各种闭锁均应设权限等级管理。）输变电工程监理培训课件n20、少数GIS的接地不符合下列强制性条文规定：“3.4.8发电厂、变电站GIS的接地线及其连接应符合以下要求：1GIS基座上的每一根接地母线，应采用分设其两端的接地线与发电厂或变电站的接地装置连接。接地线应与GIS区域环形接地母线连接。接地母线较长时，其中部应另加接地线，并连接至接地网；2接地线与GIS接地母线应采用螺栓连接方式输变电工程监理培训课件n3当GIS露天布置或装设在室内与土壤直接接触的地上时，其接地开关、氧化锌避雷器的专用接地端子与GIS接地母线的连接处，宜装设集中接地装置；4GIS室内应敷设环形接地母线，室内各种设备需接地的部位应以最短路径与环形接地母线连接。GIS置于室内楼板上时，其基座下的钢筋混凝土地板中的钢筋应焊接成网，并和环形接地母线连接。输变电工程监理培训课件n屋面GIS接地不符合规范要求。输变电工程监理培训课件n21、对应下述规定，执行中存在差距和了解：“4.2.9金属电缆支架全长均应有良好的接地。5.2.6直埋电缆在直线段每隔50～100m处、电缆接头处、转弯处、进入建筑物等处，应设置明显的标志或标桩。7.0.1对易受外部影响着火的电缆密集场所或可能着火蔓延而酿成严重事故的电缆线路，必须按设计要求的防火阻燃措施施工。”输变电工程监理培训课件n22、对于下述强制性条文规定，应该从设计到施工严格执行，监理单位加强检查：“3.2.4人工接地网的敷设应符合以下规定：1人工接地网的外缘应闭合，外缘各角应做成圆弧形，圆弧的半径不宜小于均压带间距的一半；2接地网内应敷设水平均压带，按等间距或输变电工程监理培训课件n不等间距布置；335kV及以上变电站接地网边缘经常有人出入的走道处，应铺设碎石、沥青路面或地下装设2条与接地网相连的均压带。”输变电工程监理培训课件n23、对于接地线穿过墙壁、楼板和地坪处的保护及防腐存在差距。“3.3.3条接地线应采取防止发生机械损伤和化学腐蚀的措施。在与公路、铁路或管道等交叉及其他可能使接地线遭受损伤处，均应用管子或角钢等加以保护。接地线在穿过墙壁、楼板和地坪处应加装钢管或其他坚固的保护套，有化学腐蚀的部位还应采取防腐措施。热镀锌钢材焊接时将破坏热镀锌防腐，应在焊痕100mm内做防腐处理。”输变电工程监理培训课件n24、在执行如下强制性条文规定方面，设计和施工单位要在工程设计、施工中实施：“3.10.2配电变压器等电气装置安装在由其供电的建筑物内的配电装置时，其接地装置应与建筑物基础钢筋等相连。3.10.3引入配电装置室的每条架空线路安装的避雷器的接地线，应与配电装置室的接地装置连接，但在入地处应敷设集中接地装置。”输变电工程监理培训课件n25、在输电线路工程中，对于如下强制性条文规定执行存在差距，一是少数接地线与杆塔的连接接不够规范；二是至今为止，仍然有少数工程铁塔只有两条腿接地：“3.7.10接地线与杆塔的连接应接触良好可靠，并应便于打开测量接地电阻。3.7.11架空线路杆塔的每一腿都应与接地体引下线连接，通过多点接地以保证可靠性。”输变电工程监理培训课件n孔距不正确输变电工程监理培训课件n接地线焊缝未刷防腐漆输变电工程监理培训课件n26、对于变电站和输电线路现场，在执行如下强制性条文规定方面，应该严格执行。“3.2.1.5施工现场及其周围的悬崖、陡坎、深坑、高压带电区及危险场所等均应设防护设施及警告标志；坑、沟、孔洞等均应铺设与地面平齐的盖板或设可靠的围栏、挡板及警告标志。危险处所夜间应设红灯示警。”输变电工程监理培训课件n27、无论变电站和输电线路工程，对于如下强制性条文规定执行存在不到位现象：“3.9.1.7严禁在储存或加工易燃、易爆物品的场所周围10m范围内进行焊接或切割工作。3.9.1.13焊接或切割工作结束后，必须切断电源或气源，整理好器具，仔细检查工作场所周围及防护设施，确认无起火危险后方可离开。3.9.2.3电焊机的外壳必须可靠接地或接零。接地时其接地电阻不得大于4Ω。不得多台串联接地。”输变电工程监理培训课件n28、对于施工吊装作业与强制性条文规定存在差距：“4.2.4.1吊装工作开始前，应制定施工方案及安全施工措施。重大吊装工作应经总工程师批准后方可进行。4.7.3构架吊装4.7.3.1吊装工作开始前，应制定施工方案及安全施工措施，并经审查批准后方可进行。输变电工程监理培训课件n4.7.3.6在杆根部及临时拉线未固定好之前，严禁登杆作业。4.7.3.8横梁就位时，构架上的施工人员严禁站在节点顶上；横梁就位后，应及时固定。4.7.3.9在杆根没有固定好之前及二次浇灌混凝土未达到规定的强度时，不得拆除临时拉线。”输变电工程监理培训课件n铁塔组立现场吊装件组装与作业指导书不符合输变电工程监理培训课件n29、在输电线路施工方面，对于特殊工种和进行交底方面，存在差距：3.0.2　对从事电工、金属焊接与切割、高处作业、起重、机械操作、爆破（压）、企业内机动车驾驶等特种作业施工人员，必须进行安全技术理论的学习和实际操作的培训，经有关部门考核合格后，持证上岗。3.0.3　对新入厂人员必须进行三级安全教育输变电工程监理培训课件n培训，经考试合格后持证上岗。3.0.5　施工必须有安全技术措施，并在施工前进行交底和做好现场监护工作。已交底的措施，未经审批人同意，不得擅自变更。输变电工程监理培训课件n30、对于输电线路工程使用的受力工器具，没有按照强制性条文规定进行检验：“3.0.6　主要受力工器具应符合技术检验标准，并附有许用荷载标志；使用前必须进行检查，不合格者严禁使用，严禁以小代大，严禁超载使用。3.0.9　对无安全措施或未经安全技术交底的施工项目，施工人员有权拒绝施工。”输变电工程监理培训课件n31、在输电线路现场对于油料管理，和强制性条文规定存在差距：“4.0.7汽油、柴油等挥发性物品的存放和保管遵守下列规定:1应存放在专用库房内，容器必须密封。2严禁附近有易燃易爆物品。3严禁靠近火源或在烈日下曝晒。4醒目处应设置“严禁烟火”的标志。”输变电工程监理培训课件n32、对于特殊跨越方案和人员没有严格执行强制性条文规定：“12.2.2　特殊跨越必须编制施工技术方案或施工作业指导书，并按规定履行审批手续后报经相关方审核批准。12.2.4　凡参加特殊跨越的施工人员必须熟练掌握跨越施工方法并熟悉安全施工措施，经本单位组织培训和技术交底后方可参加跨越施工。”输变电工程监理培训课件n33、对于导引绳、牵引绳及张力放线要求，不符合要求“12.4.2　导引绳、牵引绳的安全系数不得小于3。12.4.9　张力放线必须具有可靠的通信系统。牵引场、张力场必须设专人指挥。12.4.11　牵引时接到任何岗位的停车信号都必须立即停止牵引；张力机必须按现场指挥的指令操作。”输变电工程监理培训课件n34、对于铁塔组立时的混凝土抗压强度，无试验报告，强制性条文规定：“6.2.1铁塔基础符合下列规定时始可组立铁塔：1　经中间检查验收合格；2　分解组立铁塔时，混凝土的抗压强度应达到设计强度的70%；3　整体立塔时，混凝土的抗压强度应达到设计强度的100%；当立塔操作采取有效防止基础承受水平推力的措施时，混凝土的抗压强度允许不低于设计强度的70%。”输变电工程监理培训课件n35、在输电线路施工过程中，存在不规范现象，强制性条文规定：“7.3.1在张力放线的操作中除遵守以下规定外，尚应符合《超高压架空输电线路张力架线施工工艺导则（试行）》SDJJS2中的规定：1　电压等级为330kV及以上线路工程的导线展放必须采用张力放线；输变电工程监理培训课件n7.4.1不同金属、不同规格、不同绞制方向的导线或架空地线，严禁在一个耐张段内连接。7.4.2当导线或架空地线采用液压或爆压连接时，操作人员必须经过培训及考试合格、持有操作许可证。连接完成并自检合格后，应在压接管上打上操作人员的钢印。”输变电工程监理培训课件n36、对于导地线压接存在不规范和不符合要求现象：“7.4.3导线或架空地线，必须使用合格的电力金具配套接续管及耐张线夹进行连接。连接后的握着强度，应在架线施工前进行试件试验。试件不得少于3组(允许接续管与耐张线夹合为一组试件)。其试验握着强度对液压及爆压都不得小于导线或架空地线设计使用拉断力的95%。输变电工程监理培训课件n对小截面导线采用螺栓式耐张线夹及钳压管连接时，其试件应分别制作。螺栓式耐张线夹的握着强度不得小于导线设计使用拉断力的90%。钳压管直线连接的握着强度，不得小于导线设计使用拉断力的95%。架空地线的连接强度应与导线相对应。”输变电工程监理培训课件n37、输电线路工程中，修补管的位置和数量不满足要求：“7.4.9在一个档距内每根导线或架空地线上只允许有一个接续管和三个补修管，当张力放线时不应超过两个补修管，并应满足下列规定：1　各类管与耐张线夹出口间的距离不应小于15m；2接续管或补修管与悬垂线夹中心的距离不应小于5m；”输变电工程监理培训课件n38、对于输电线路工程的接地体，存在焊接部位不符合要求，强制性条文规定：“8.0.5接地体连接应符合下列规定：2　除设计规定的断开点可用螺栓连接外，其余应用焊接或液压、爆压方式连接；3　接地体间连接必须可靠。8.0.6接地引下线与杆塔的连接应接触良好输变电工程监理培训课件n，并应便于断开测量接地电阻。当引下线直接从架空地线引下时，引下线应紧靠杆身，并应每隔一定距离与杆身固定。”输变电工程监理培训课件n接地线焊接工艺差输变电工程监理培训课件n接地线焊接头外露、锈蚀输变电工程监理培训课件n39、在输电线路工程隐蔽工程验收中，一是存在填写不规范，二是填写项目不齐全。强制性条文规定：“9.1.2隐蔽工程的验收检查应在隐蔽前进行。以下内容为隐蔽工程：1　基础坑深及地基处理情况；2　现浇基础中钢筋和预埋件的规格、尺寸、数量、位置、底座断面尺寸、混凝土的保护层厚输变电工程监理培训课件n度及浇筑质量；3　预制基础中钢筋和预埋件的规格、数量、安装位置，立柱的组装质量；4　岩石及掏挖基础的成孔尺寸、孔深、埋入铁件及混凝土浇筑质量；输变电工程监理培训课件n6　液压或爆压连接接续管、耐张线夹、引流管等的检查；1） 连接前的内、外径，长度；2） 管及线的清洗情况；3） 钢管在铝管中的位置；4）钢芯与铝线端头在连接管中的位置。”输变电工程监理培训课件n基础和地脚螺栓位置准确,但钢筋保护层厚度采用木头，不规范输变电工程监理培训课件n二、国家电网公司《输变电工程建设标准强制性条文实施管理规程》简介（Q/GDW248－2008）输变电工程监理培训课件n（一）《输变电工程建设标准强制性条文实施管理规程》的编制及相关情况《输变电工程建设标准强制性条文实施管理规程》是一套系列标准，用于输变电工程建设中强制性条文的执行、检查及记录。本规程贯彻“强制性条文、强制性执行”的指导思想。本规程由如下8部分和编制说明组成：输变电工程监理培训课件n——第1部分：通则——第2部分：变电站建筑工程设计——第3部分：变电站建筑工程施工——第4部分：变电站电气工程设计——第5部分：变电站电气工程施工——第6部分：输电线路工程设计——第7部分：输电线路工程施工——第8部分：输变电工程施工安全输变电工程监理培训课件n1.范围(1)为加强国家电网公司输变电工程建设过程控制，强化质量安全责任，规范质量安全行为，确保输变电工程建设严格执行强制性条文，保证工程质量及电网安全，根据法律、法规及相关规定，制定本规程。(2)本规程适用于国家电网公司输变电工程建设的质量安全管理，各建设、勘察、设计、施工、调试、监理、试验和检测等单位均应遵照执行。输变电工程监理培训课件n(3)本规程所称强制性条文，包括国家现行有效的工程建设标准强制性条文（以下简称强制性条文），且适用于最新版本，应及时更新替代、补充新增内容。2.规范性引用文件下列文件中的条款通过本规程的引用而成为本规程的条款。其最新版本适用于本规程。输变电工程监理培训课件n《中华人民共和国建筑法》《建设工程质量管理条例》（国务院令第279号）《实施工程建设强制性标准监督规定》建设部81号令《中华人民共和国工程建设标准强制性条文（电力工程部分）》3.强制性条文的实施基本规定输变电工程监理培训课件n(1)工程建设、勘察、设计、监理、施工等单位应加强单位内部管理，制定严格执行强制性条文的管理制度，有关工程管理及技术人员必须熟悉、掌握强制性条文。(2)工程勘察设计招标阶段，建设单位或其委托的招标代理机构应在招标文件中对强制性条文的实施提出具体要求，并把其作为勘察、设计单位评标定标的依据之一。输变电工程监理培训课件n在工程施工招标阶段，建设单位或其委托的招标代理机构应在招标文件中对强制性条文的实施提出具体要求，并把其作为施工单位评标定标的依据之一。(3)工程建设过程中，参建各单位必须严格执行强制性条文，不符合强制性条文规定的，应及时整改，并应保存整改记录。未整改合格的，严禁通过验收。输变电工程监理培训课件n(4)施工、监理、建设单位在施工过程中如发现勘察设计有不符合强制性条文规定的，应及时向勘察、设计单位或建设单位提出书面意见和建议。(5)工程项目投运前，参建各单位应分别对强制性条文执行情况进行检查，并提供检查报告。(6)专职质量检查员、监理工程师应持有效输变电工程监理培训课件n的资格证书上岗。(7)作为实施强制性条文的原始资料，《输变电工程强制性条文执行计划表》和《输变电工程强制性条文验收汇总表》、《输变电工程强制性条文执行检查表》、《输变电工程强制性条文执行记录表》应填写规范、数据真实，记录齐全，签证有效，并按工程项目单独组卷，由建设单位归档。输变电工程监理培训课件n(8)任何单位和个人不得更改强制性条文。(9)任何单位和个人对违反工程建设标准强制性条文的行为，有权向上级主管部门检举、控告投诉。4.强制性条文实施准备(1)工程项目施工图设计前，勘察设计单位应明确本工程项目所涉及的强制性条文，编制《输变电工程设计强制性条文执行计划》经内部输变电工程监理培训课件n审批后，报设计监理单位审核，建设单位批准执行，如未委托设计监理单位，直接报建设单位批准执行，保证工工程项目执行强制性条文的完整性。（表3.2.1）(2)工程项目开工前，施工单位应按单位、分部、分项工程明确本工程项目所涉及的强制性条文，编制《输变电工程施工强制性条文执行计划》经内部审批后，报监理单位审核，建设单位批准执行，保证工程项目执行强制性条文的完整性。（表3.2.2）输变电工程监理培训课件n5.强制性条文的执行(1)在工程勘察设计阶段，强制性条文执行的主体责任单位为勘察设计单位。(2)勘察设计单位应严格按强制性条文进行勘察设计，对强制性条文实施计划进行分解细化，并据实填写《输变电工程设计强制性条文执行检查表》。如委托设计监理单位，设计监理单位应对勘察设计成果执行强制性条文的情况进行审核。输变电工程监理培训课件n在施工图会审前，提交建设单位（表3.3.2）(3)工程施工阶段，强制性条文执行的主体责任单位为施工单位。(4)工程施工过程中，施工单位相关责任人应及时将强制条文实施计划的落实情况，根据工程进展按分项工程据实记录、填写《输变电工程施工强制性条文执行记录表》，并由监理工程师审核。（表3.3.4）输变电工程监理培训课件n6.强制性条文执行情况的检查(1)强制性条文执行情况的检查主体责任单位为监理单位。(2)在分部工程验收时，应由总监组织对施工单位执行强制性条文情况进行阶段性检查，检查结果填入《输变电工程施工强制性条文执行检查表》，并应由施工单位签证。（表3.4.2）输变电工程监理培训课件n7.强制性条文执行情况的核查(1)在工程竣工验收阶段，对强制性条文执行情况核查的主体责任单位为建设单位。(2)工程竣工验收时，勘察、设计单位应向建设单位提交《输变电工程设计强制性条文执行检查表》，施工、监理单位应向建设单位提交《输变电工程施工强制性条文执行记录表》、《输变电工程工程施工强制性条文执行检查表》。输变电工程监理培训课件n(3)在工程竣工验收时，监理单位应及时对《输变电工程设计强制性条文执行检查表》和《输变电工程施工强制性条文执行检查表》进行复查汇总，对照经审批的强制性条文执行计划，填写《输变电工程强制性条文执行汇总表》，报建设单位审核、确认。变电站建筑工程施工强制性条文执行汇总表见表3.5.3.1，变电站电气（输电线路）工程施工强制性条文执行汇总表见表3.5.3.2。输变电工程监理培训课件n(二)设计和施工单位在编制《输变电工程强制性条文执行计划表》时，必须根据工程建设实际编制，在填写《输变电工程强制性条文执行检查表》、《输变电工程强制性条文执行记录表》时，要与设计和施工单位编制《输变电工程强制性条文执行计划表》的编号、分项工程、分部工程、单位工程一一对应，没有的项目不要编写入计划表中。输变电工程建设标准强制性条文实施管理规程.ceb输变电工程监理培训课件n输变电工程监理培训课件三、关于提高工程建设质量水平的意见和建议n输变电工程监理培训课件1、加强对工程建设强制性条文的学习，认真贯彻执行国家相关工程建设标准强制性条文规定，同时在工程中严格贯彻执行。2、工程建设各参建单位应加强从工程建设设计过程到达标投产的全过程创优意识和施工过程的质量控制，制订创优措施，严格按照设计要求、n输变电工程监理培训课件施工图纸和规程规范组织施工，认真开展质量检查和验收工作，使创优工作真正从工程建设基础做起，达到全过程受控。4、各参建单位应熟悉规程规范，并应配备齐全施工及验收的规程规范、标准等。5、加强原材料控制和材料跟踪管理工作，监理单位应严格审查原材料及复检报告，特别是对n输变电工程监理培训课件混凝土配合比报告是否合格？水泥出厂证明和复检报告是否都有28天强度报告？其复检批量是否符合材料进场的真实数量？6、归档资料存在较多问题:工程质量验评记录填写不规范，过程控制记录不齐全，工程质量保证记录不规范；监理单位签证不规范，特别应该加强对隐蔽工程验收记录的签证。n输变电工程监理培训课件四、关于工程存在的有关问题和主要质量通病的防治措施n输变电工程监理培训课件㈠工程存在的有关问题n1、关于项目建设管理单位、监理单位、施工单位等编写的管理纲要、监理规划、监理实施细则以及创优等文件引用标准过期或错误的问题大部分单位现场没有配备相应的文件、施工技术规程规范和标准，现场项目部相关人员对于上述标准不熟悉，甚至不了解，编写人员采用过期或作废的文件、规程规范、标准就不足为奇了。关于印发《输变电工程建设现行主要质量管理制度、施工与验收质量标准目录》的通知.ceb2、关于有关过程控制有关要求：输变电工程监理培训课件n⑴关于各电压等级的业主项目部、监理项目部、施工项目部的管理和记录，应认真学习今年国家电网公司印发的各项目部标准化工作手册，完善各类项目部的管理，并按照标准化手册要求做好管理记录。⑵关于贯彻执行国家电网公司质量管理规定中关于中间验收和竣工验收问题：①施工单位在报验工程已施工完毕，三级自检输变电工程监理培训课件n合格，且应提供的所有资料齐全后，填写《工程竣工报验单》报监理单位，向监理单位申请中间验收或竣工验收。②监理单位在收到《工程竣工报验单》后，应于7日内组织监理初检。初检的重点为：资料检查：工程资料应齐全、真实、规范，符合工程竣工后的实际状态，且满足国家标准、有关规程规范、合同、设计等方面的要求。输变电工程监理培训课件n现场检查：施工质量、工艺满足国家标准、有关规程规范、合同、设计等方面的要求。输变电工程的监理初检比例，按照《国家电网公司工程建设质量管理规定（试行）》的相关合工程竣工后的实际状态，且满足国家标准、有关规程规范、合同、设计等方面的要求。监理初检发现存在问题时应提出整改通知单，督促施工单位针对问题类型及性质制定整改措施并实施，输变电工程监理培训课件n根据发现问题的性质，必要时进行全站（线）复查并整改。整改完毕后监理须进行复查并签证，确认合格后提出监理初检报告，上报项目法人，进行工程中间验收或竣工验收。③工程中间验收由项目法人组织，监理主持，验收组长由项目法人代表担任，副组长由运行单位和监理单位代表担任，验收组成员应包括运行、设计、监理、施工、物质供应等单位的代表。输变电工程监理培训课件n④工程中间验收划分的原则为：变电站工程分主要建（构）筑物基础基本完成、土建交付安装前、投运前（包括电气安装调试工程）三个阶段；线路部分分杆塔组立前、导地线架设前、投运前三个阶段，且基础完成≥70％，方可申请杆塔组立前的中间验收，铁塔组立完成≥70％，方可申请导地线架设前的中间验收。输变电工程的中间验收比例，按照《国家电网公司工程建设质量管理规定（试行）》的相关规定比例进行抽查。输变电工程监理培训课件n⑤输变电工程的竣工验收由启动验收委员会下设的竣工验收组负责，验收组成员应包括建设、运行、设计、监理、施工、物质供应等单位的代表。验收组根据实际情况需要分设现场、档案等专业小组。输变电工程的竣工验收随机抽查比例，按照《国家电网公司工程建设质量管理规定（试行）》输变电工程监理培训课件n的相关规定比例进行抽查。国家电网公司质量管理规定.pdf各专业小组完成验收后应提交检查意见，由竣工验收组汇总形成竣工验收报告，向启动验收委员会报告。竣工验收报告应包括结论意见和遗留问题清单等内容；遗留问题应明确负责单位和完成期限。3、监理单位对施工质量按已审定的见证点和停工待检点进行检查；并按施工质量检验评定项输变电工程监理培训课件n划分范围以及实体质量进行验收签证。施工单位应事先提供检查验收的资料，以备审核。4、未按规定检查验收的项目，不算完工，不得转接下道工序；隐蔽工程不得隐蔽。5、关于工程建设标准强制性条文执行要求，目前国家电网公司《输变电工程建设标准强制性条文实施管理规程》（Q/GWD248－2008）有关要求执行。输变电工程监理培训课件n6、关于各个项目部管理工作问题，国家电网公司从去年和今年流动红旗检查中，作为重点进行检查。因此各个项目部，应该严格按照国家电网公司要求开展工作，今年网省公司要按照定国家电网公司印发的各个项目部标准化工作手册，认真贯彻执行，并完善项目部管理工作，各种管理制度现场要到位，过程记录要齐全、完整、规范，但是对于相关文件选用，应根据工程实际情况和需要选用，不要全部照抄。输变电工程监理培训课件n7、关于执行《混凝土结构工程施工质量验收规范》（GB50204—2002）有关问题的规定：⑴有关模板强制性条文规定：4.1.1模板及其支架应根据工程结构形式、荷载大小、地基土类别、施工设备和材料供应等条件进行设计。模板及其支架应具有足够的承载能力、刚度和稳定性，能可靠地承受浇筑混凝土的重量、侧压力以及施工荷载4.1.3模板及其支架拆除的顺序及安全输变电工程监理培训课件n措施应按施工技术方案执行。施工过程要根据上述规定，有设计计算书，并经过监理批准后执行。⑵有关钢筋强制性条文规定：5.2.1钢筋进场时，应按现行国家标准《钢筋混凝土用热轧带肋钢筋》GB1499等的规定抽取试件作力学性能检验，其质量必须符合有关标准的规定。输变电工程监理培训课件n检查数量：按进场的批次和产品的抽样检验方案确定。检验方法：检查产品合格证、出厂检验报告和进场复验报告。5.2.2对有抗震设防要求的框架结构．其纵向受力钢筋的强度应满足设计要求；当设计无具体要求时．对一、二级抗震等级，检验所得的强度实测值应符合下列规定：输变电工程监理培训课件n1钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；2钢筋的屈服强度实测值与强度标准值的比值不应大于1.3。（在填写钢筋加工检验批时，此两项要填写实测数据）检查数量：按进场的批次和产品的抽样检验方案确定。检验方法：检查进场复验报告。输变电工程监理培训课件n施工过程要根据上述规定，进行原材料送检；对于有抗震要求的钢筋加工检验批，要按照5.2.2规定填写，并填写具体计算数据。⑶关于结构实体检验用同条件养护试件强度检验问题，根据规定：D.0.1同条件养护试件的留置方式和取样数量，应符合下列要求：1同条件养护试件所对应的结构构件或结构部位，应由监理（建设）、施工等各方共同选输变电工程监理培训课件n定；（应该有相应选定书面资料）2对混凝土结构工程中的各混凝土强度等级，均应留置同条件养护试件；3同一强度等级的同条件养护试件，其留置的数量应根据混凝土工程量和重要性确定，不宜少于10组，且不应少于3组；4同条件养护试件拆模后，应放置在靠近相应结构构件或结构部位的适当位置，并应采取相同的养护方法。输变电工程监理培训课件nD.0.2同条件养护试件应在达到等效养护龄期时进行强度试验。等效养护龄期应根据同条件养护试件强度与在标准养护条件下28d龄期试件强度相等的原则确定。D.0.3同条件自然养护试件的等效养护龄期及相应的试件强度代表值，宜根据当地的气温和养护条件，按下列规定确定：输变电工程监理培训课件n1等效养护龄期可取按日平均温度逐日累计达到600℃.d时所对应的龄期，0℃及以下的龄期不计入；等效养护龄期不应小于14d，也不宜大于60d；2同条件养护试件的强度代表值应根据强度试验结果按现行国家标准《混凝土强度检验评定标准》GB107的规定确定后，乘折算系数取用；折算系数宜取为1.10，也可根据当地的试验统计结果作适当调整。输变电工程监理培训课件n⑷关于结构实体钢筋保护层厚度检验问题，根据规定：E.0.1钢筋保护层厚度检验的结构部位和构件数量，应符合下列要求：1钢筋保护层厚度检验的结构部位，应由监理（建设）、施工等各方根据结构构件的重要性共同选定；2对梁类、板类构件，应各抽取构件数量的输变电工程监理培训课件n2％且不少于5个构件进行检验；当有悬挑构件时，抽取的构件中悬挑梁类、板类构件所占比例均不宜小于50％。E.0.2对选定的梁类构件，应对全部纵向受力钢筋的保护层厚度进行检验；对选定的板类构件，应抽取不少于6根纵向受力钢筋的保护层厚度进行检验。对每根钢筋，应在有代表性的部位测量1点。输变电工程监理培训课件nE.0.3钢筋保护层厚度的检验，可采用非破损或局部破损的方法，也可采用非破损方法并用局部破损方法进行校准。当采用非破损方法检验时，所使用的检测仪器应经过计量检验，检测操作应符合相应规程的规定。钢筋保护层厚度检验的检测误差不应大于lmm。E.0.4钢筋保护层厚度检验时，纵向受力钢筋保护层厚度的允许偏差，对梁类构件为输变电工程监理培训课件n+10mm，-7mm；对板类构件为+8mm，-5mm。E.0.5对梁类、板类构件纵向受力钢筋的保护层厚度应分别进行验收。结构实体钢筋保护层厚度验收合格应符合下规定：1当全部钢筋保护层厚度检验的合格点率为90％及以上时，钢筋保护层厚度的检验结果应判为合格；输变电工程监理培训课件n2当全部钢筋保护层厚度检验的合格点率小于90％但不小于80％，可再抽取相同数量的构件进行检验；当按两次抽样总和计算的合格点率为于90％但不小于80％，可再抽取相同数量的构件进行检验；当按两次抽样总和计算的合格点率为90％及以上时，钢筋保护层厚度的检验结果仍应判为合格；3每次抽样检验结果中不合格点的最大偏差均不应大于本附录E．0．4条规定允许偏差的1.5倍。混凝土结构验收规范.CHM输变电工程监理培训课件n8、关于执行《建筑装饰装修工程质量验收规范》（GB50210－2001）有关问题：⑴关于原材料复检规定：“3.2.5进场后需要进行复验的材料种类及项目应符合本规范各章的规定。同一厂家生产的同一品种、同一类型的进场材料应至少抽取一组样品进行复验，当合同另有约定时应按合同执行。”n⑵隐蔽工程验收问题，在上述规程中，规定需要进行隐蔽工程的有如下检验批：①“4.1.4抹灰工程应对下列隐蔽工程项目进行验收：1抹灰总厚度大于或等于35mm时的加强措施。2不同材料基体交接处的加强措施。”②“4.3.4抹灰工程应分层进行。当抹灰总厚度大于或等于35mm时，应采取加强措施。不同输变电工程监理培训课件n材料基体交接处表面的抹灰，应采取防止开裂的加强措施，当采用加强网时，加强网与各基体的搭接宽度不应小于100mm。”③“5.1.4门窗工程应对下列隐蔽工程项目进行验收：1预埋件和锚固件。2隐蔽部位的防腐、填嵌处理。”④“5.3.8金属门窗框与墙体之间的缝隙应输变电工程监理培训课件n填嵌饱满，并采用密封胶密封。封胶表面应光滑、顺直，无裂纹。”⑤“6.1.4吊顶工程应对下列隐蔽工程项目进行验收：1吊顶内管道、设备的安装及水管试压。2木龙骨防火、防腐处理。3预埋件或拉结筋。4吊杆安装。5龙骨安装。6填充材料的设置。”⑥“7.1.4轻质隔墙工程应对下列隐蔽工程输变电工程监理培训课件n项目进行验收：1骨架隔墙中设备管线的安装及水管试压2木龙骨防火、防腐处理。3预埋件或拉结筋。4龙骨安装。5填充材料的设置。”⑦“8.1.4饰面板(砖)工程应对下列隐蔽工程项目进行验收：输变电工程监理培训课件n1预埋件(或后置埋件)。2连接节点。3防水层。”⑧“8.1.2饰面板(砖)工程验收时应检查下列文件和记录：1饰面板(砖)工程的施工图、设计说明及其他设计文件。2材料的产品合格证书、性能检测报告、进场验收记录和复验报告。输变电工程监理培训课件n3后置埋件的现场拉拔检测报告。4外墙饰面砖样板件的粘结强度检测报告。5隐蔽工程验收记录。6施工记录。”⑨“8.2.4饰面板安装工程的预埋件(或后置埋件)、连接件的数量、规格、位置、连接方法和防腐处理必须符合设计要求。后置埋件的现场拉拔强度必须符合设计要求。饰面输变电工程监理培训课件n板安装必须牢固。检验方法：手扳检查；检查进场验收记录、现场拉拔检测报告、隐蔽工程验收记录和施工记录。”⑩“12.5.5护栏和扶手安装预埋件的数量、规格、位置以及护栏与预埋件的连接节点应符合设计要求。输变电工程监理培训课件n检验方法：检查隐蔽工程验收记录和施工记录。”装饰装修验收规范1.CHM9、脚手架搭设，应严格按照国家电网公司印发的《变电站工程落地式脚手架搭设安全技术规范》的规定执行。正确变电站工程落地式钢管脚手架搭设安全技术规范输变电工程监理培训课件n输变电工程监理培训课件㈡主要质量通病的防治措施n输变电工程监理培训课件1、地面散水下沉，施工单位应该对散水的地面进行处理合格后，方可进行散水施工，并应按要求设置伸缩缝。2、窗户渗漏，在窗户施工过程中，预留的框架位置应保证后期处理的宽度，施工过程应该严格按照《筑装饰装修工程质量验收规范》（GB50210－2001）中的“门窗工程”规定组织施n散水下沉、变形输变电工程监理培训课件n输变电工程监理培训课件窗户渗漏n输变电工程监理培训课件工。3、墙面裂纹，应该从粉刷层厚度、天气、间隔时间上严格按照规范要求进行粉刷（粉刷层厚度超过35毫米，应制定专门措施，确保粉刷质量），并设置分格缝；必要时，面层采用防治裂纹的材料。4、水落管脱落或外露，施工中采用的水落n建筑物外墙面裂缝输变电工程监理培训课件n输变电工程监理培训课件管固定材料应能够并防止锈蚀；水落管应入地下并接入排水沟，其与地面结合处应按规范要求隔离；同时距离地面1米高度，应设置检查口。5、屋面的防水处理未按照隐蔽工程来进行层层验收签证。6、西门子、ABB断路器基础螺栓安装不符合n输变电工程监理培训课件设计或厂家图纸要求，施工过程中，施工单位应严格按照设计和厂家图纸进行施工，监理应认真进行把关。nABB断路器与混凝土面未按照图纸要求加装垫片或螺栓封闭输变电工程监理培训课件nABB断路器基础螺栓与混凝土基础面之间，未按照安装要求，采用垫片使其间隙最小输变电工程监理培训课件nABB断路器基础螺栓未加垫片，不符合厂家图纸要求输变电工程监理培训课件nABB厂家安装说明书明确规定，由施工单位自行增加垫片，并使其间隙最小输变电工程监理培训课件n卫生间木门套未进行防水处理，局部已霉变输变电工程监理培训课件n梁底缝女儿墙裂缝输变电工程监理培训课件n滴水沿设置不规范输变电工程监理培训课件n门洞口存在八字裂缝输变电工程监理培训课件n外墙面瓷砖铺贴不符合规范要求，无策划输变电工程监理培训课件n电缆沟道内有10－30毫米积水现象输变电工程监理培训课件n电缆沟内存在积水，排水不畅，有淤泥等杂物堆积输变电工程监理培训课件n场地积水输变电工程监理培训课件n建筑散水分缝间距太大，局部裂缝输变电工程监理培训课件n坡道与散水间未设变形缝输变电工程监理培训课件n输变电工程监理培训课件五、关于当前监理质量方面存在的主要问题及主要对策n输变电工程监理培训课件㈠监理单位存在的问题1、基础开挖隐蔽验收结论填写不规范；少数隐蔽工程监理工作不到位。2、监理规划、监理实施细则应报业主书面认可，应按要求编制质量检验计划并按有关要求报批。3、少数项目的监理工程师无相应资格。n监理单位质量目标不符合创优要求输变电工程监理培训课件n输变电工程监理培训课件4、大部分监理单位监理员数量占的比重过大，少数超过80％。5、监理旁站方案应按有关规定审批后执行，少数工程旁站监理工作不认真和不到位；监理巡视检查力度不够；平行检验工作开展较少或未开展。6、部分资料监理未填写审核意见。n输变电工程监理培训课件7、质量检验计划不完善（体现验、评分离）：①明确施工三级自检制度（班组自检、项目部复检、公司专检）；②明确监理验收项目；③明确业主（建设单位）验收项目；④质量检验计划经监理审查，质量检验计划经n输变电工程监理培训课件业主批准。8、监理未按照有关规定要求认真做好平行检测工作。9、有的项目监理月报无质量评定和验收结果。10、有的项目监理的监理日记未记录质量状况。n输变电工程监理培训课件11、有的项目监理在分项、分部工程未完之前已确认了单位工程质量等级。12、有的项目总监代表越权处理有关问题。13、少数土建监理工程师对新的标准及其评定办法不熟悉，无法对目前的在建工程进行有力的监理。当前出现土建上的某些质量问题都与此有关。n混凝土配合比报告无配制强度和28天实测强度，无法判定配合比是否满足要求输变电工程监理培训课件n混凝土配合比报告28天强度小于配制强度输变电工程监理培训课件n分部工程验收项目无检验结果，但各方人员签证合格。输变电工程监理培训课件n有抗震要求的工程，钢筋加工检验批填写不规范输变电工程监理培训课件n沉降观测记录曲线不规范，取值范围太小输变电工程监理培训课件n回填土现场设计要求与图纸设计要求压实系数不符输变电工程监理培训课件n监理单位工程竣工预验收质量检查验评情况错误，分项工程、分部工程数量大得离奇输变电工程监理培训课件n输变电工程监理培训课件14、当前变电所均有计算机监控系统，而监理却缺乏这方面的专业监理工程师。15、现场监理工程师业务水平参差不齐，专业知识不熟悉；旁站监理、见证点、停工待检点等工作开展差距较大。16、监理单位的工程质量等级评定汇总和评估报告，这是反映工程质量的依据。可是由于监n输变电工程监理培训课件理单位水平差异，等级评定有缺少单位工程的，有评定不依据项目验评划分表的，单位工程或多于或少于项目验评划分表的；对于施工单位出现的问题，监理单位未能检查出来，说明监理水平存在差距。㈡主要对策应认真组织学习规程规范和有关规定，特别n输变电工程监理培训课件是工程建设强制性条文的贯彻执行；各参建单位在施工过程中，应认真执行《电力建设工程监理规范》，规范施工组织设计的编审制度、施工图会检制度、施工技术交底制度和设计变更管理制度；在工程档案方面，应按照《国家重大建设项目文件归档要求与档案整理规范》（DA/T28－2002）规定执行。n输变电工程监理培训课件监理单位应该按照《电力建设工程监理规范》编制工程建设监理大纲、工程建设监理规划、工程建设监理实施细则；制定安全和质量旁站监理制度，并完善监理各项记录。n输变电工程监理培训课件六、关于其他影响工程建设质量的因素及建议n输变电工程监理培训课件从近期工程建设工艺质量及质量管理方面，工程建设质量相比过去有所提高，质量管理工作开展形式呈多元化发展，在工程建设项目中，有了较好的结果。但是，应该看到，发展是不平衡的，工程质量水平也是参差不齐的，现将目工程中存在的问题及原因分析如下：n输变电工程监理培训课件㈠施工工艺质量方面1、土建工程⑴清水混凝土工艺对于清水混凝土施工工艺，现在有少数施工单位，由于采用模板问题以及施工工艺不到位的问题，导致浇筑出来的混凝土表面存在质量缺陷n输变电工程监理培训课件，一是光洁度不够，二是由于施工过程混凝土振捣不密实，存在气泡；由于上述原因，对混凝土表面进行了二次处理，或涂刷涂料，或采用水泥砂浆二次抹面，少数单位还采用瓷砖铺贴表面。对于户外端子箱基础，目前有少数工程，上部结构采用预制混凝土构件，由于工厂化加工，外形尺寸容易控制，表面质量较好，地下部分可采用n输变电工程监理培训课件普通混凝土或砌体。⑵砌体及粉刷工艺砌体工程目前存在的主要问题有两个，一个是清水墙砌筑工艺，二是普通砌体砌筑工艺。首先，在清水墙砌筑工艺方面，由于“两型一化”的要求，目前清水墙大部分采用蒸压灰渣砖，主要运用于防火墙和围墙。清水墙对砖的外形尺n输变电工程监理培训课件寸要求比较高，且成本比普通叶岩砖（现在粘土砖是禁止生产的，但是目前仍然有很多地方，需要粉刷的砌体，采用粘土砖）成本高，生产质量水平参差不齐，导致清水墙表面工艺粗糙，加之压顶无滴水沿，墙面渗水，导致砌体中水泥氢氧化钙渗出（俗称“反碱”），影响了清水墙的观感质量。n输变电工程监理培训课件其次，普通砌体砌筑工艺，由于砌体需要进行粉刷，砌筑工艺较差，灰缝较大，不能按照施工工艺示范手册要求进行砌体施工，对于砖的选购往往较为随意。在砌筑工艺上，存在通缝、接茬不规范，粉刷厚度大于35毫米，未采取专门措施，进行分层粉刷，一次粉刷层过厚；特别是与混凝土结构交接处，不符合施工工艺示范n输变电工程监理培训课件手册要求施工，一是砌体砌筑未留出斜茬结合，二是上述部位不加钢丝网，导致此处裂缝。根据上述情况，建议在粉刷层面层砂浆应采掺用防裂纤维或防裂尼龙纱网防止裂纹产生，围墙、防火墙压顶应设置滴水沿。⑶楼地面工艺在楼地面施工工艺中，存在主要问题是饰面n输变电工程监理培训课件砖铺贴问题，一是地面铺贴存在破砖（小于1/2的瓷砖），设计不合理；二是各个不同房间地面接头部位处理不当，存在不对缝现象；三是踢脚线铺贴工艺，不符合施工工艺示范手册要求，未嵌入粉刷层，外露5毫米，顶部存在污染现象。⑷装饰工程的材料复检和隐蔽工程验收问题在装饰工程的材料复检和隐蔽工程验收问题方面n输变电工程监理培训课件存在的主要问题，一是没有按照《建筑装饰装修工程质量验收规范》（GB50210－2001）关于原材料复检的相关规定进行原材料复检：规范规定“3.2.5进场后需要进行复验的材料种类及项目应符合本规范各章的规定。同一厂家生产的同一品种、同一类型的进场材料应至少抽取一组样品进行复验，当合同另有约定时应按合同执行。”，n输变电工程监理培训课件应该按照上述规定进行原材料复检；二是关于隐蔽工程验收问题，在上述规程中，规定需要进行隐蔽工程的有如下检验批：抹灰工程、门窗工程、吊顶工程、轻质隔墙工程、饰面板(砖)工程等应按照规范规定进行隐蔽工程验收。装饰装修验收规范1.CHM⑸散水施工工艺目前散水施工工艺存在的主要问题，一是n输变电工程监理培训课件基础处理不符合要求，造成散水沉降开裂；二是伸缩缝设置不合理，特别是对角线处，伸缩缝未切割到位；三是灌缝材料不符合要求；四是少数工程散水采用瓷砖铺贴，不符合“两型一化”要求。⑹滴水沿施工工艺在滴水沿施工工艺存在的主要问题，一是n输变电工程监理培训课件主控楼窗户上部未设置滴水沿；二是防火墙上部未设置滴水沿；三是围墙压顶未设置滴水沿。上述原因造成，窗户渗漏水，墙面（水泥砂浆墙面和清水墙墙面）水泥氢氧化钙渗出（俗称“反碱”）。⑺抗静电地板施工工艺在抗静电地板施工工艺方面存在主要问题，n输变电工程监理培训课件一是墙体四周的未设置支撑；二是铺设工艺差，缝隙较大，平整度不够；三是少数工程支撑脚下面普遍垫了一层木板（底板尺寸偏差）。⑻道路工程工艺在道路工程施工工艺方面存在的主要问题，一是伸缩缝留置不合理和切割不及时，造成裂缝；二是伸缩缝施工工艺不符合工艺示范手册n输变电工程监理培训课件要求，特别是灌缝材料和表面工艺较差，未按照要求，用弧形半圆专用抹子；三是存在色差和积水。⑼围墙工艺在围墙施工工艺方面存在主要问题，一是伸缩缝设置不合理，灌缝材料不是采用沥青麻纱；二是由于面积大，未采取有效抗裂措施，或者存n输变电工程监理培训课件在裂纹，或者平整度粗糙。⑽主变事故油坑施工工艺在主变事故油坑施工工艺方面，存在主要问题，一是卵石下面格栅和卵石粒径不符合强制性条文规定，强制性条文规定“储油坑内应有净距不大于40mm的栅格，栅格上部铺设卵石，其厚度不小于250mm，卵石粒径应为50mm～80mm。”；二是n输变电工程监理培训课件储油坑四周无论砌筑或现浇混凝土，存在伸缩缝设置不合理或根本未考虑。(关于栅格问题另议)根据工艺要求，建议储油坑四周全部采用清水混凝土工艺，并设置伸缩缝。⑾安全功能试验问题从一些工程看，对于电力行业土建规程（2005年版）和国网企业标准建筑工程验收规n输变电工程监理培训课件程，规定了“单位（子单位）工程安全和功能检验资料核查及主要功能抽查记录”，分一、建筑与结构、二、给排水与采暖、三、建筑电气、四、通风与空调等四个方面，有些单位未能按照要求完成上述需要检验的相关项目。⑿关于“施工现场质量管理检查记录”问题n输变电工程监理培训课件，大多数施工单位未能按照土建验评规程规定，完成对施工单位的现场质量管理制度、质量责任制、主要专业工种操作上岗证书、分包方资格与对分包单位的管理制度、施工图审查情况、地质勘察资料、施工组织设计、施工方案、质量检验计划及审批、施工技术标准、工程质量检验制度、搅拌站及计量设置、现场材料、设备存放与管n输变电工程监理培训课件理、质量通病防治措施、试验室资质等13项内容及时报送监理单位审查和签证工作。2、电气安装工程⑴电气一次安装工艺在电气一次安装工艺方面存在的主要问题，一是引下线工艺不顺直和美观；二是电缆套管设置不美观；三是仍然有少数电缆外露；四是螺栓n输变电工程监理培训课件、螺帽锈蚀或螺栓不出扣或长短不一致。⑵电气一次接地工艺在电气一次接地工艺方面存在的主要问题，一是少数工程存在接地不符合强制性条文规定，例如构架避雷针人字柱只有一点接地；二是少数工程，特别是线路接地引下线与塔腿接地，未按照强制性条文规定，安装防松螺帽或防松垫片；n输变电工程监理培训课件三是ABB、西门子断路器混凝土基础与螺帽之间间隙，未按照安装说明，增加垫片，使其间隙最小；四是仍然存在焊缝搭接长度不符合强制性条文规定的现象；五是部分设备接地采用焊接；六是端子箱、室外照明灯无明显接地或接地采用焊接。⑶屏柜及端子箱接线工艺n输变电工程监理培训课件在屏柜及端子箱接线工艺方面存在的主要问题，一是屏柜柜体和底座接地，往往在柜体接地上面，常常遗漏；二是接线工艺不美观；三是外场端子箱接线端子锈蚀。⑷监控系统工艺监控系统目前往往是由厂家负责安装和调试的，一是验评资料不齐全；二是施工单位不了解n输变电工程监理培训课件，监理单位不明白，完全受控于厂家。⑸通讯和远动工程施工工艺在通讯和远动工程施工工艺方面存在的主要问题，往往施工单位由专业队伍负责，不是由现场安装单位负责，在施工工艺上和现场安装单位相比存在差距，特别是接线工艺更不够讲究，验评资料也不齐全、不完整和不规范。n输变电工程监理培训课件3、调试工程调试工程施工方案应作为施工资料，及时移交；调试试验报告应齐全，并应及时提供建设单位归档；调试工作总结应该按时进行，并应及时提供建设单位归档。㈡工程建设资料方面三级检查、四级验收问题n输变电工程监理培训课件关于施工单位的施工质量验评中的三级检查和监理单位的验收问题，目前流于形式的较多，没有起到把关作用，往往在竣工验收和运行单位检查时，存在大量缺陷或问题。㈢质量管理工作方面1、监理单位质量验评记录、隐蔽工程验收记录等签证不及时、签证不规范的现象普遍存在，n输变电工程监理培训课件主要原因是对于规程学习不够，对于填写规定不熟悉；人员业务水平和数量不够，监理员人数多于监理工程师；监理工作不到位，旁站监理不到位等现象比较普遍；对于应该由监理单位填写的工程质量验评汇总表，未能按照规定完成。2、施工单位（包括土建、建筑电气、监控系统、通讯等工程）质量保证体系不够健全，质量n输变电工程监理培训课件质量管理制度；施工单位施工图会审无记录；三级施工技术交底不完善。另外在以下资料方面要加强：1、原材料材质证明，水泥应以3天和28天强度报告归档；钢筋出厂证明应注明采购数量和炉批号（只要在出厂证明上标识即可）。2、原材料复试报告，凡是进入电力工程建设n输变电工程监理培训课件工地的水泥、钢筋必须先检验后使用！水泥和钢筋应注明出厂证明编号，代表数量（散装水泥200吨为一个检验批，袋装水泥100吨为一个检验批；钢筋60吨为一个检验批；不足上述数量或水泥出厂批号、钢筋出厂炉批号不同，也应作为一个检验批）。n输变电工程监理培训课件3、钢筋焊接试验报告，应注明焊工证书号、原材料复试报告编号、代表数量（指焊接试件，在一个星期内不超过300个接头为一批）。3、混凝土配合比设计报告核查重点，应有配制强度（应为设计强度加1.645倍的标准差，标准差一般取3～5兆帕），同时还应有28天实测强度n输变电工程监理培训课件（28天实测强度应大于配制强度）。4、隐蔽工程验收记录及签证，对于地基验槽要有勘察单位人员签证；钢筋隐蔽工程验收记录应有出厂证明编号、复试报告编号，如果有焊接，应有焊接试验报告编号；注意：“接头型式”一栏，绑扎也是接头；防水防腐隐蔽工程验收记录按要求分层填写；地下结构隐蔽工程验收记录n输变电工程监理培训课件应注明隐蔽时混凝土强度。注意：隐蔽工程验收记录中“验收结论”只能填写“同意隐蔽”，不能填写“合格”或“同意进入下道工序施工”等等。5、质量验评记录，填写应规范，有数据一定要如实填写；质量保证项目，要填写试验报告编号或原材料编号，如果钢筋可填写为“见XX号隐蔽工程验收记录”，如果填写不下，可填写附表。n输变电工程监理培训课件6、关于土建单位工程不同强度等级的混凝土合格性评定问题，目前尚有部分工程项目没有按照混凝土合格评定规定进行评定，临时评定时往往存在单位工程不合格现象，无法按照规程，在单位工程评定不合格时，要进行鉴定。7、培训工作开展不到位，监理工程师（现在监理员占多数，不具备签证条件）、质检员、钢n输变电工程监理培训课件筋焊工、安全员等需要持证上岗培训不够，满足不了工程建设需要。9、钢筋焊工上岗证书，目前全国大部分使用由劳动部门颁发的证书解决（这里只满足了安全方面的要求），不符合JGJ18－2003中强制性文要求，怎么解决这个问题，应采取什么措施？培训机构怎么解决？有待研究和讨论。n输变电工程监理培训课件10、对于工程建设强制性条文要求、新标准、规范的培训、学习不够；各参建单位应该根据工程建设需要，及时组织学习和培训工作。11、工程质量验评记录的填写不规范，归档资料的范围比较混乱。12、关于质量监督中对于监理单位质量行为的监督检查相关规定③对监理单位质量行为的监督检查n输变电工程监理培训课件工程建设监理合同及委托手续规范、清晰、责权明确。质量管理体系健全并运行有效；总监理师已经本企业法定代表人授权。监理机构健全，专业人员配备合理，满足工程监理工作需要。各级监理人员资格证书齐全，其资质与所承担监理项目相符，责任制落实。现场监理的组织机构及其行为符合《电力建设工程监理规范》n输变电工程监理培训课件（以下简称“监理规范”）；根据合同和“监理规范”制定监理规划、监理细则和监理工作程序，并有效执行；已审定的施工质量验评项目划分表符合“施工质量验评标准”和工程实际；对施工组织设计、开工报告、施工方案、技术措施、工程设计变更等技术文件的审批手续已确定并规范、齐全；n输变电工程监理培训课件对工程建设各责任主体的合格供货商名录进行了审查；已经建立对设备、成品、半成品和原材料到货、开箱检验和对原材料质量跟踪的管理办法、相关制度及管理台帐；对各施工承包单位（含各类形式的分包队伍）的资质以及人员资格审查，无违规行为；n输变电工程监理培训课件对各类检测机构(含合同检测机构)和检测人员的资质和资格进行审查，均符合规定，并建立管理台帐。见证取样检测制度健全，责任到位，手续齐全；对各施工单位的计量管理进行审查，符合国家“计量法”规定，并满足施工的需要；按照“强制性条文”、国家或行业验收标准，n输变电工程监理培训课件对隐蔽工程、完工的项目及时验收并规范签证；质量问题台帐完整、清晰、规范，各类质量问题通知单、停工令内容明确，闭环管理。对现场发现的不合格的设备、材料、构配件和发生的质量事故，及时督促、配合相关单位调查处理；对已处理完的预监检中提出的待整改问题，检查、验收完毕。n七、监理项目部必须具备的程序及相关文件输变电工程监理培训课件n1、在工程开工前按照中华人民共和国电力行业标准《电力建设工程监理规范》（DL/T5434－2009）DLT5434-2009电力建设工程监理规范附条文说明.pdf编制监理规划、监理实施细则，并及时报送建设单位（业主项目部）审查、签证；根据建设单位创优规划，按照国家电网公司文件《国家电网公司输变电工程建设创优规划编制纲》（基建质量〔2007〕89号）根据监理创优实施细则编制纲要范本，4-变电站工程创优监理实施细则实施细则编制纲要.pdf5-输电线路工程创优监理实施细则编制纲要.pdf输变电工程监理培训课件n结合工程实际编制监理单位创优实施细则。2、在工程开工后，按照国家电网公司“关于印发《110kV～1000kV变电（换流）站土建工程施工质量验收及评定统一表式》等3类表式的通知”(基建质量[2008]75号)中表3.0.20，由专业监理工程师和总监理工程师审查并签署施工单位报送的《施工现场质量管理检查记录》。表3.0.20.doc输变电工程监理培训课件n3、在工程项目开工后，根据工程实际情况，按照《国家电网公司电力建设工程施工安全监理管理办法》(国家电网基建[2007]302号)关于印发国家电网公司电力建设工程施工安全监理管理办法的通知.ceb编制施工安全监理计划和安全旁站监理计划；按照《国家电网公司电力建设工程施工质量监理管理办法》(国家电网基建[2010]166号)国家电网公司电力建设程施工质量监理管理办法.ceb，根据工程实际情况，编制施工安全、质量监理计划和施工安全、质量旁站监理计划。输变电工程监理培训课件n4、在工程开工前，要根据中华人民共和国建设部二○○七年九月十日“关于印发《绿色施工导则》的通知”（建质[2007]223号）（行业和国家优质工程需要编写）督促施工单位编制“绿色施工导则”；满足导则要求“绿色施工是指工程建设中，在保证质量、安全等基本要求的前提下，通过科学管理和技术进步，最大限度地节约资源与减少输变电工程监理培训课件n对环境负面影响的施工活动，实现四节一环保(节能、节地、节水、节材和环境保护)。”绿色施工是建筑全寿命周期中的一个重要阶段。实施绿色施工，应进行总体方案优化。在规划、设计阶段，应充分考虑绿色施工的总体要求，为绿色施工提供基础条件。实施绿色施工,应对施工策划、材料采购、现输变电工程监理培训课件n场施工、工程验收等各阶段进行控制，加强对整个施工过程的管理和监督。绿色施工总体框架由施工管理、环境保护、节材与材料资源利用、节水与水资源利用、节能与能源利用、节地与施工用地保护六个方面组成。这六个方面涵盖了绿色施工的基本指标，同时包含了施工策划、材料采购、现场施工、工程验收输变电工程监理培训课件n等各阶段的指标的子集。绿色施工管理主要包括组织管理、规划管理、实施管理、评价管理和人员安全与健康管理五个方面。绿色施工方案应包括以下内容：（1）环境保护措施，制定环境管理计划及应急救援预案,采取有效措施，降低环境负荷，保护输变电工程监理培训课件n地下设施和文物等资源。（2）节材措施，在保证工程安全与质量的前提下，制定节材措施。如进行施工方案的节材优化，建筑垃圾减量化，尽量利用可循环材料等。（3）节水措施，根据工程所在地的水资源状况，制定节水措施。（4）节能措施，进行施工节能策划，确定目输变电工程监理培训课件n标，制定节能措施。（5）节地与施工用地保护措施，制定临时用地指标、施工总平面布置规划及临时用地节地措施等。（具体详见：《绿色施工导则》）绿色施工导则(建质[2007]223号).doc输变电工程监理培训课件n5、根据国家电网公司《输变电工程建设标准强制性条文实施管理规程》（Q/GDW248-2008）规定，监理单位应加强单位内部管理，制定严格执行强制性条文的管理制度，有关工程管理及技术人员必须熟悉、掌握强制性条文。审查施工单位编制的《输变电工程施工强制性条文执行计划》，并在审查后报建设单位批准执行，保证工程项目执行强制性条文的完整性。输变电工程监理培训课件n强制性条文执行情况的检查主体责任单位为监理单位。在分部工程验收时，应由总监组织对施工单位执行强制性条文情况进行阶段性检查，检查结果填入《输变电工程施工强制性条文执行检查表》，并应由施工单位签证。在工程竣工验收时，监理单位应及时对《输输变电工程监理培训课件n变电工程设计强制性条文执行检查表》和《输变电工程施工强制性条文执行检查表》进行复查汇总，对照经审批的强制性条文执行计划，填写《输变电工程强制性条文执行汇总表》，报建设单位审核、确认。变电站建筑工程施工强制性条文执行汇总表见表3.5.3.1，变电站电气（输电线路）工程施工强制性条文执行汇总表见表3.5.3.2。输变电工程监理培训课件n6、按照国家电网公司文件《国家电网公司输变电工程质量通病防治工作要求及技术措施》（基建质量〔2010〕19号）国家电网公司输变电工程质量通病防治工作要求及技术措施.ceb规定，根据业主项目部下达并由各参建单位会签的《XXX工程质量通病防治任务书》；审查施工单位编写的《XXX工程质量通病防治措施》，并根据施工单位的防治措施编写《XXX工程质量通病防治控制措施》。输变电工程监理培训课件n另外，根据国家电网公司要求，今年将变电站建筑物渗漏水、设备渗油、建(构)筑墙地面裂缝、基础二次饰面、接地体焊接不规范、设备安装缺件、螺栓安装不规范和线路工程基础二次饰面、基础尺寸不满足规范要求、螺栓安装不出扣、接地体焊接不满足规范要求、接地埋深不满足规范要求等质量通病，今年继续将质量控制文件有明显错误、施工记录不真实、过程质量控制数码照片不真实等管理通病和上述质量通病作输变电工程监理培训课件n为2011度优质工程评选考核的“重点整治的质量通病”，将在相关文件中将进一步明确。监理单位单位除按照《国家电网公司输变电工程质量通病防治工作要求及技术措施》（基建质量〔2010〕19号）审查施工单位编制的治理质量通病防治措施和编制自身控制措施外，还要针对上述要求,制定具体的质量通病控制措施，监理项目部应作为重点工作加强控制和管理，同时制输变电工程监理培训课件n定自身的管理通病防治措施。7、根据《国家电网公司基建安全管理规定》审查施工单位编制的各类现场应急处置方案：人身伤亡事故现场应急处置方案垮（坍）塌事故现场应急处置方案火灾、爆炸事故现场应急处置方案触电事故现场应急处置方案机械设备事故现场应急处置方案输变电工程监理培训课件n食物中毒施工现场应急处置方案环境污染事件现场应急处置方案突发恶劣天气现场应急处置方案急性传染病现场应急处置方案8、根据《国家电网公司基建安全管理规定》监理项目部安全职责为：⑴负责工程项目施工的安全监理工作，履行监理合同中承诺的安全监理职责。输变电工程监理培训课件n⑵建立健全安全监理工作制度。⑶编制监理规划，明确安全监理目标、措施、计划；编制安全监理工作方案，明确文件审查、安全检查签证、旁站和巡视等安全监理的工作范围、内容、程序和相关监理人员职责以及安全控制措施、要点和目标。⑷编制强制性条文实施监理方案，并组织实输变电工程监理培训课件n施。⑸组织项目监理人员参加安全教育培训，督促施工项目部开展安全教育培训工作。⑹审查项目管理实施规划（施工组织设计）中安全技术措施或专项施工方案是否符合工程建设强制性标准。⑺审查项目施工过程中的风险、环境因素识输变电工程监理培训课件n别、评价及其控制措施是否满足适宜性、充分性、有效性的要求。⑻审查施工项目部报审的安全文明施工实施细则、工程施工强制性条文执行计划等安全策划文件。⑼审查施工分包队伍的安全资质文件，对施工分包进行全过程监督。输变电工程监理培训课件n⑽审查施工项目经理、专职安全管理人员、特种作业人员的上岗资格，监督其持证上岗。⑾检查现场施工人员及设备配置是否满足安全文明施工及工程承包合同的要求。⑿负责施工机械、工器具、安全防护用品（用具）的进场审查。⒀审查安全文明施工措施补助费的使用计输变电工程监理培训课件n划，检查费用使用落实情况。⒁协调交叉作业和工序交接中的安全文明施工措施的落实。⒂对工程（项目）关键部位、关键工序、特殊作业和危险作业进行旁站监理。⒃实施监理过程中，对发现的安全事故隐患的要求施工项目部整改；情况严重的，要求施工项输变电工程监理培训课件n目部暂时停止施工，并及时报告业主项目部；施工项目部拒不整改或者不停止施工的，及时向建设管理单位报告。⒄组织或参加各类安全检查，掌握现场安全动态，收集安全管理信息，并在安全会议上点评施工现场安全现状以及存在的薄弱环节，提出整改要求和具体措施，督促责任方落实。输变电工程监理培训课件n⒅负责安全监理工作资料的收集和整理，建立安全管理台帐，并督促施工项目部及时整理安全管理资料。⒆参与并配合项目安全事故的调查处理工作。9、根据《国家电网公司基建安全管理规定》审查施工单位编制的，对达到一定规模的危险性较大的分部分项工程（见附录B），施工项目部总输变电工程监理培训课件n工程师组织编制专项施工方案（含安全技术措施），并附安全验算结果，经施工企业技术、质量、安全等职能部门审核，施工企业总工程师审批，经项目总监理工程师签字后，由施工项目部总工程师交底，专职安全管理人员现场监督实施。10、根据《国家电网公司基建安全管理规定》审查施工单位编制，对深基坑、高大模板及脚手输变电工程监理培训课件n架、重要的拆除爆破等超过一定规模的危险性较大的分部分项工程（见附录C）的专项施工方案（含安全技术措施），施工企业还应按国家有关规定组织专家进行论证、审查，并根据论证报告修改完善专项施工方案，经施工企业总工程师、项目总监理工程师、业主项目部项目经理签字后，由施工项目部总工程师交底，专职安全管理人员现场监督实施。国家电网基建〔2010〕1020号(关于印发《国家电网公司基建安全管理规定》的通知).ceb输变电工程监理培训课件n11、根据《国家电网公司基建安全管理规定》对重要临时设施、重要施工工序、特殊作业、危险作业项目（见附录D），施工项目部总工程师组织编制专项安全技术措施，经施工企业技术、质量、安全部门和机械管理部门（必须时）审核，施工企业总工程师审批，报监理项目部审查，业主项目部备案，由施工项目部总工程师交底后实施。输变电工程监理培训课件n12、监理项目部编制安全监理工作方案，履行安全文明施工监理职责，定期组织安全文明施工检查,发现问题及时督促整改，实行闭环管理；对安全文明施工措施补助费的使用情况进行监督。13、监理项目部建立分包安全监理制度；审查工程项目分包计划申请；审查分包商资质、业绩并进行入场验证；动态核查进场分包队伍的人输变电工程监理培训课件n员配备、施工机具配备、技术管理等施工能力，发现问题及时提出整改要求并实施闭环管理。14、工程建设项目开工前，审核施工项目部对所承建的工程项目的风险进行识别、评价，确定重大风险因素，并制定有针对性的风险控制措施和必要的现场应急处置方案，报业主项目部批准后组织实施。输变电工程监理培训课件n15、监理项目部每月至少召开一次安全工作例会，检查工程项目的安全文明施工情况，提出改进措施并闭环整改。国家电网基建〔2010〕1020号(关于印发《国家电网公司基建安全管理规定》的通知).ceb16、审核施工单位提交的根据《国家电网公司输变电工程质量通病防治工作要求及技术措施》编制的《XXX工程质量通病防治措施》，提出具体要求并编写《XXX工程质量通病防治控制措施》；国家电网公司输变电工程质量通病防治工作要求及技术措施.ceb根据输变电工程监理培训课件n国家电网公司“关于开展输变电工程施工现场安全通病防治工作的通知”（基建安全〔2010〕270号）国网基建安全（2010）270号.ceb规定，细化各施工阶段防治内容，制定重点防治的专项措施，在具体作业中落实相关安全通病防治工作。17、施工过程中，按照监理规定和合同要求，按照“四控制两管理一协调”规定，认真负责的开展输变电工程监理培训课件n施工现场监理工作；18、在工程开工前和施工过程中，按照国家电网公司《关于印发变电站工程和输电线路工程监理工作表式（2007年版）的通知》（基建质〔2007〕11号）规定，对于设计单位，应督促和及时报送按照C类6张表式的设计单位报审表。设计单位用C表.doc19、根据国家电网公司文件《关于强化输变电输变电工程监理培训课件n工程质量控制数码照片采集与管理的工作要求》(基建质量[2010]322号)规定，关于强化输变电工程施工过程质量控制数码照片采集与管理的工作要求.pdf（安全数码照片按照基建安全〔2007〕25号规定执行）关于利用数码照片资料加强输变电工程安全质量过程控制的通知.ceb及时完成工程建设数码照片的拍摄和归档工作；监理单位主要负责采集由自身组织的有关质量检验、质量验收和质量纠偏等活动，以及隐蔽工程质量状况的数码照片。具体输变电工程监理培训课件n应按照文件要求进行拍摄、编号、整理、归档工作。20、在工程施工前和施工过程中，按照国家电网公司“关于印发《输变电工程安全文明施工标准》的通知”（国家电网科〔2009〕211）和《变电工程落地式钢管脚手架搭设安全技术规范（Q/GDW274—2009）规定，检查和审定施工单位编制的安全文明施工措施费的使用计划和规划；审定施工单输变电工程监理培训课件n位编制的，按照工程施工情况，按照《变电工程落地式钢管脚手架搭设安全技术规范》设计、计算施工脚手架搭设工程报送文件。输变电工程安全文明施工标准.ceb正确变电站工程落地式钢管脚手架搭设安全技术规范.pdf21、在施工开工前，变电站建筑工程按照国家电网公司企业标准《110kV～1000kV变电（换流）站土建工程施工质量验收及评定规程》(Q/GDW183－2008)规定，国家电网科〔2008〕321号关于发布《110kV~1000kV变电（换流）输变电工程监理培训课件n站土建工程施工质量验收及评定规程》公司技术标准的通知.ceb审批施工单位建筑工程工程质量验评项目划分表；按照变电站电气安装工程按照电力行业标准《电气装置安装工程质量检验及评定规程》（DL/T5161.1-5161.17－2002）规定，电气装置安装工程质量检验及评定规程2002变电实用表格审批施工单位电气安装工程质量验评项目划分表；按照输电线路工程按照电力行业标准《110kV～500kV架空电力线路工程施工质量及评定输变电工程监理培训课件n规程》（DL/T5168－2002）规定，110KV-500KV架空电力线路工程施工质量及评定规程.pdf审批输电线路工程质量验评项目划分表；按照特高压（1000kV、±800kV）施工及验收规范、检验及评定规程规定，审批特高压工程质量验评项目划分表；与工程进度同步完成隐蔽工程验收记录和质量验评记录的检查、签证工作。关于土建工程质量验评记录表的正确填写，请参照输变电工程监理培训课件n国家电网公司“关于印发《110kV～1000kV变电（换流）站土建工程施工质量验收及评定统一表式》等3类表式的通知”(基建质量[2008]75号)中的《110kV—1000kV变电（换流）站土建工程施工质量验收及评定统一表式》的《表格填写说明》表格填写说明.doc准确、规范进行质量验评记录的签证；按照国家电网公司企业标准《输变电工程建设强制性条输变电工程监理培训课件n文实施规程》规定，输变电工程建设标准强制性条文实施管理程.ceb审核强制性条文执行计划表、强制性条文检查记录表等，在分部工程完成后，组织对施工单位的分部工程强制性条文执行情况验收检查，并交施工单位签署意见；22、严格按照《国家电网公司电力建设工程施工安全监理管理办法》(国家电网基建[2007]302号)输变电工程监理培训课件n规定，编制安全旁站监理实施制度和确定旁站点；关于印发国家电网公司电力建设工程施工安全监理管理办法的通知.ceb按照《国家电网公司电力建设工程施工质量监理管理办法》国家电网公司电力建设工程施工质量监理管理办法.ceb，根据确定旁站点和施工质量旁站监理计划。认真填写安全、质量旁站监理记录；安全、质量巡视记录；安全、质量文件审查记录；对于旁输变电工程监理培训课件n站监理和巡视中发现的问题，应及时签发监理相关文件，达到闭环管理。23、按照国家电网公司文件《国家电网公司工建设质量管理规定（试行）》（国家电网基建〔2006〕699号）规定，国家电网公司质量管理规定.pdf及时开展中间初验收或竣工初验收工作，对于初验收中发现的问题，经过施工单位处理完成，并经复查合格输变电工程监理培训课件n后，形成监理中间初验收或竣工初验收报告，并及时报送建设单位（业主项目部）进行中间或竣工验收工作。24、工程完工后，应按照国家电网公司文件《国家电网公司输变电工程质量通病防治工作要求及技术措施》要求，认真填写《变电(换流）站土建工程质量通病防治工作评估报告》、《变电（换输变电工程监理培训课件n流）站电气安装调试工程质量通病防治工作总结》、《输电线路工程质量通病防治工作评估报告》，并由总监理工程师签署。25、根据建设单位创优规划和监理单位创优实施细则相关规定，组织和参加争创国家电网公司工程项目管理流动红旗竞赛活动、达标投产和优质工程申报、评审工作，准备相应申报材料和迎检资料。关于印发《国家电网公司输变电工程达达标投产考核办法.ceb关于印发《国家电网公司输变电优质工程评选办法.ceb关于印发《国家电网公司输变电工程项目管理流动红旗竞赛实施办法.ceb输变电工程监理培训课件n26、工程完工后，及时、规范编写工程总结。27、根据《国家电网公司电网建设项目档案管理办法(试行)》（国家电网办〔2010〕250号）和《〈国家电网公司电网建设项目档案管理办法(试行)〉释义》（办文档〔2010〕72号）规定，完成归档文件的收集、整理和组卷工作，并及时移交归档。办文档〔2010〕56号(关于印发《国家电网公司供电企业档案分类表（6～9大类）》的通知).ceb办文档〔2010〕72号(关于印发《＜国家电网公司电网建设项目档案管理办法(试行)＞释义》的通知).ceb国网档案管理办法20100224.ceb输变电工程监理培训课件n八、输变电工程有关问题的探讨输变电工程监理培训课件n1、关于新东北电气（沈阳）高压开关有限公司生产的GIS执行《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）强制性条文规定“3.3.14全封闭组合电器的外壳应按制造厂规定接地；法兰片间应采用跨接线连接，并应保证良好的电气通路。”有关问题。《电气装置安装工程国家标准管理组》2010年5月12日，在回复新东北电气（沈阳）高压开开关有限公司标准咨询答复意见：“1、如贵公输变电工程监理培训课件n提供向－上复龙换流站ZF15－550型550kVGIS设备属一种新型的设备。其盆式绝缘子采用带金属的结构可以保证电气通路，从而保证安全接地。2、贵公司来函所述理由充分。3、同意贵公司来函阐述的结论。”因此，新东北电气（沈阳）高压开关有限公司除了盆式绝缘子可以不采用跨接接地，其他的法兰片间仍然需要按照规定跨接接地。输变电工程监理培训课件n输变电工程监理培训课件n输变电工程监理培训课件n2、关于主变事故油坑栅格问题，列入强制性条文：“储油坑内应有净距不大于40mm的栅格，栅格上部铺设卵石，其厚度不小于250mm，卵石粒径应为50mm～80mm。”该条文引自DL5027-1993《电力设备典型消防规程》的7.3.4条，在条文说明中该条引自SDJ5－85《高压配电装置设计技术规程》，而该规程已经修改为DL/T5352－2006《高压配电装置设计技术规程》输变电工程监理培训课件n的8.5.3规定：“屋外充油电气设备单台油量1000kg以上时，应设置储油或挡油设施。……储油和挡油设应大于设备外廓每边1000mm。储油设施内应铺设卵石层，其厚度不应小于250mm，卵石直径宜为50mm～80mm。”对于原来强条规定的“储油坑内应有净距不大于40mm的栅格，栅格上部铺设卵石”的规定已经没有了，只需要在排油管口设置铁栅滤网即可。DL5027-1993电力设备典型消防规程(附条文说明).pdfDL5352-2006-T高压配电装置设计技术规程.pdf输变电工程监理培训课件n3、关于单位工程混凝土合格评定及生产水平统计问题，在Q/GDW183－2008验评表式，表D.0.1《混凝土强度评定标准检验批质量验收记录》中,明确规定:“按单位工程中强度等级相同、龄期相同以及生产工艺条件和配合比基本相同的混凝土组成一个验收批。”，在建筑工程中，应该按照验评划分表确定的单位工程，按照不同混凝土强度等级首先将此检验批在通过表SGJLV－7－2《混凝土试块抗压强度汇总及输变电工程监理培训课件n评定表》进行计算后，填写混凝土强度评定标准检验批质量验收记录》报审批。这里通常出现两个问题，一是没有采用表D.0.1《混凝土强度评定标准检验批质量验收记录》报审，二是在使用表SGJLV－7－2《混凝土试块抗压强度汇总及评定表》进行统计计算时，对于GBJ107-87《混凝土强度评定规程》的正文和附录相应规定没有理解，正文部分是用于混凝土合格评定的相关规定，分为统计法和非统计法两种情况进输变电工程监理培训课件n行单位工程的混凝土合格评定；而附录部分是专门针对混凝土施工过程的混凝土生产水平进行统计分析的，且统计分析要求同强度等级在一定周期，其数量要大于等于25组才可进行统计分析。单位工程中强度等级相同、龄期相同以及生产工艺条件和配合比基本相同的混凝土组成一个验收批的合格评定结果为“合格”与“不合格”输变电工程监理培训课件n两个等级，当单位工程统计结果“不合格”时，应按照规程规定，进行鉴定；生产水平统计结果，根据统计分析的标准差和大于设计强度的百分率进行计算，分为“优良”、“一般”、“差”三个等级，以此评定施工过程混凝土生产控制水平。因此，在使用表SGJLV－7－2《混凝土试块抗压强度汇总及评定表》时，因为此表是两者合用输变电工程监理培训课件n的表式，使用中往往混淆两者之间的区别，导致填写错误。另外，此表结论在单位工程混凝土合格评定时为：“根据GBJ107-87标准,本检验批砼评定为:______”，在生产水平统计时，则完全采用为：“根据GBJ107-87标准,本检验批砼生产强度质量控制水平评定为:____”。D.0.1混凝土强度评定标准检验批质量验收记录.docⅤ-7-2混凝土试块抗压强度汇总及评定表.doc输变电工程监理培训课件n输变电工程监理培训课件不妥之处，欢迎批评指正！谢谢！
