变电站监理员监理工作流程指导书

变电站监理员监理工作流程指导书

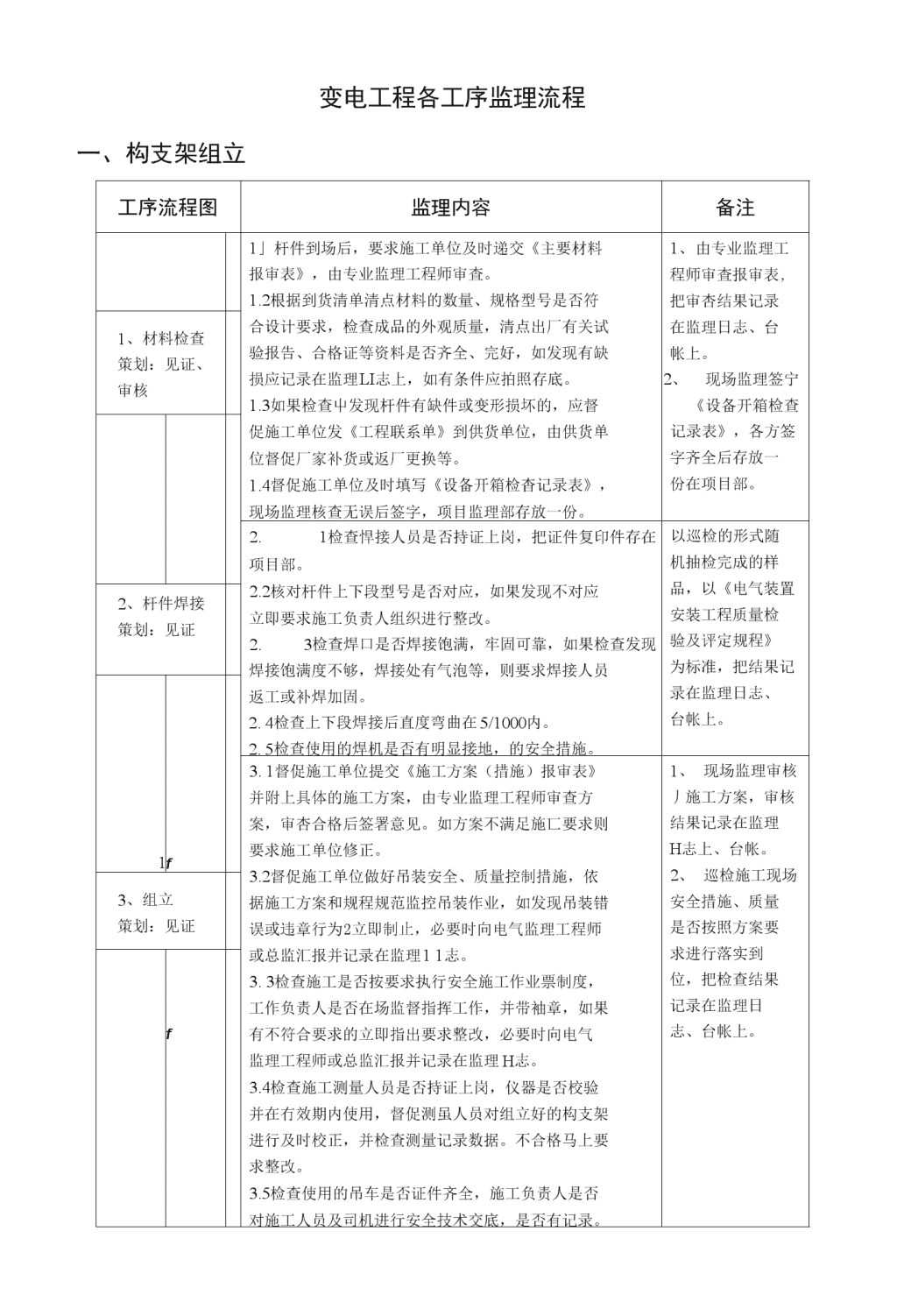

变电工程各工序监理流程一、构支架组立工序流程图监理内容备注1」杆件到场后，要求施工单位及时递交《主要材料报审表》，由专业监理工程师审査。1.2根据到货清单清点材料的数量、规格型号是否符合设计要求，检查成品的外观质量，清点出厂有关试验报告、合格证等资料是否齐全、完好，如发现有缺损应记录在监理LI志上，如有条件应拍照存底。1.3如果检查屮发现杆件有缺件或变形损坏的，应督促施工单位发《工程联系单》到供货单位，由供货单位督促厂家补货或返厂更换等。1.4督促施工单位及时填写《设备开箱检杳记录表》，现场监理核查无误后签字，项目监理部存放一份。1、由专业监理工程师审査报审表,把审杏结果记录在监理日志、台帐上。2、现场监理签宁《设备开箱检查记录表》，各方签字齐全后存放一份在项目部。1、材料检查策划：见证、审核2.1检查悍接人员是否持证上岗，把证件复印件存在项目部。2.2核对杆件上下段型号是否对应，如果发现不对应立即要求施工负责人组织进行整改。2.3检查焊口是否焊接饱满，牢固可靠，如果检查发现焊接饱满度不够，焊接处有气泡等，则要求焊接人员返工或补焊加固。2.4检查上下段焊接后直度弯曲在5/1000内。2.5检查使用的焊机是否有明显接地，的安全措施。以巡检的形式随机抽检完成的样品，以《电气装置安装工程质量检验及评定规程》为标准，把结果记录在监理日志、台帐上。2、杆件焊接策划：见证1f3.1督促施工单位提交《施工方案（措施）报审表》并附上具体的施工方案，由专业监理工程师审查方案，审杏合格后签署意见。如方案不满足施匸要求则要求施工单位修正。3.2督促施工单位做好吊装安全、质量控制措施，依据施工方案和规程规范监控吊装作业，如发现吊装错误或违章行为2立即制止，必要时向电气监理工程师或总监汇报并记录在监理11志。3.3检查施工是否按要求执行安全施工作业票制度，工作负责人是否在场监督指挥工作，并带袖章，如果有不符合要求的立即指出要求整改，必要时向电气监理工程师或总监汇报并记录在监理H志。3.4检查施工测量人员是否持证上岗，仪器是否校验并在冇效期内使用，督促测虽人员对组立好的构支架进行及时校正，并检查测量记录数据。不合格马上要求整改。3.5检查使用的吊车是否证件齐全，施工负责人是否对施工人员及司机进行安全技术交底，是否有记录。1、现场监理审核丿施工方案，审核结果记录在监理H志上、台帐。2、巡检施工现场安全措施、质量是否按照方案要求进行落实到位，把检查结果记录在监理日志、台帐上。3、组立策划：见证fn4.1督促施工单位对完成的项目进行“三级”自检，监理在施工单位完成自检后，依据设计图纸、《电气装置安装工程质量检验及评定规程》(DL/T5161.1-5161.17-2002)所列的检查项目和检查方式对设备进行初验。4.2填写《XXX构架/支架安装、调整检查记录》，在监理H志中记录当天的验收工作。4.3督促施工单位完成施工验评记录，并检查记录是否符合实际，不符合实际的要求修正，合格示签署监理意见。4.4将初验结果汇总报给专业监理工程帅。1、按照设计图纸要求和《电气装置安装工程质量检验及评定规程XDUT5161.1・5161.17-2002)标准进行检查验收，把结果记录在监理日志上。2、检查完毕把结果向专业监理工程师汇报。4、监理初验n二、一次电气设备安装：断路器、隔离开关、互感器、避雷器、阻波器、电容器、电抗器、支柱绝缘子工序流程图监理内容备注1」设备到场后，要求施工单位及时递交《主要设备开箱申请表》，由专业监理工程师审杏，具备开箱条件则同意进行开箱工作，如不貝备条件则应写明原因并在监理日志中记录。1.2与施工单位、供货单位、厂家代表共同对设备进行开箱检杳，如厂家或供货单位代表不到场的情况，应请供货单位发函委托现场监理代为查验。1.3依据到货清单清点设备（本体及附件）的数量，检杳成品的外观质量，清点说明书、质量检验报告等资料是否齐全、完好，如发现有缺损应记录在开箱记录表上，如有条件应拍照存底。1.4如果检查中发现设备数量不足、严重破损的，应在开箱记录中注明，并督促施工单位发《工程联系单》到供货单位，由供货单位督促厂家补货或返厂更换等。1.5检查、清点完毕后，督促施工单位及时填写《设备开箱检查记录表》，经现场监理核查记录无谋后签字，项目监理部存放一份《设备开箱检杳记录表》。1、由专业监理工程师审杏报审表,把审查结果记录在监理FI志、台帐上。2、现场监理签字《设备开箱检查记录表》，各方签字齐全后存放一份在项FI部。1、开箱检查策划：见证2.1督促施工单位提交〈施工方案（措施）报审表〉并附上具体的施工方案，由专业监理工程师审杳方案，审杳合格示签署意见。如方案不满足施工要求则要求施工单位修正。2.2依据设计图纸检查所吊装设备的型号、技术参数、安装方向、附件安装数量等是否正确，安装是否平稳、牢固，如不正确则要求改正。2.3督促施工单位做好怕装安全、质量控制措施，依据施工方案和规程规范监控吊装作业，如发现吊装错误或违章行为应立即制止，必要时向专业监理工程师或总监汇报并记录在监理日志上。1、由专业监理工程师审查报审表,把审查结果记录在监理日志、台帐上。2、按照设计图纸要求和《电气装置安装工程质量检验及评定规程》（DL/T5161.1-5161.17-2002）标准进行见证，把结果记录在监理日志、台帐上。2、安装策划：见证Vn3」观察调整方法是否符合厂家说明书及方案中的要求，如不符合应要求调整人员改止。3.2依据制造厂说明书和规程规范，检查设备的安装水平、垂直度、分合、转动、连接、充气压力等是否符合要求。具体的检查的项目和检查的方式参照《电气装置安装工程质量检验及评定规程》(DL/T5161.1-5161.17・2002)。如存在不合格项目，则分析原因并督促施工单位解决，必要时向专业监理工程师或总监汇报。3.3依据《电力设备交接和预防性试验规程》(Q/GXD126.01-2006)所列的试验项目，见证试验人员做设备相关的高压试验。现场监理应在场见证各项试验，并检查试验人员、操作方法、试验仪器(是否经过校验，是否在允许使用日期内)、试验结果是否符合规程规范的要求。在监理LI志中记录当天开展的试验项冃和数据。如存在不合格项冃，向专业监理工程师或总监汇报，并要求试验人员找出不合格原因。3.4调整、试验工作完成示，督促施工单位及时完成相关的调整、试验报告，由现场监理或专业监理工程师审查，审查合格后签字。1、按照《电气装置安装工程质量检验及评定规程》(DL/T5161.1-5161.17-2002)标准见证各项调整项忖,把见证结果记录在临理LI志上。2、按照《电气装置安装工程施工及验收规范》GB50254-50259-96规定要求见证各项施匚质fi,把结果记录在监理日志、台帐上。3、按照《电力设备交接和预防性试验规程》(Q/GXD126.01-2006)要求见证各项试验项冃，把见证结果记录在监理FI志上。4、现场监理审核提交的试验报告，审杳合格后签字。3、常规试验策划：见证▼4.1督促施工单位对完成的项目进行“三级”自检，监理在施工单位完成白检后，依据设计图纸、《电气装置安装工程质量检验及评定规程》(DUT5161.1-5161.17-2002)所列的检査项目和检查方式对设备进行初验。4.2查看相关试验报告，确认设备试验是否已全部完成并合格。4.3填写《XXX设备安装、调整检杏记录》，在监理日志中记录当天的验收工作。4.4将初验结果汇总报给总监理工程师。按照《电气装置安装工程质量检验及评定规程》(DL/T5161.1-5161.17-2002)所列的检查项目和检查方式对设备进行初验，把检查结果汇报总监理工程师，并记录在监理日志上。4、监理初验n二、主变压器安装工序流程图监理内容备注1」主变到场后，旁站本体就位，并做好相关记录。要求丿施工单位及时递交《主要设备开箱申请表》，由监理工程师或现场监理审查，具备开箱条件则同意进行开箱工作，如不具备条件则应写明原因并在监理日志中记录。1.2与施工单位、供货单位、厂家代表共同对设备进行开箱检查，如厂家或物资公司代农不到场的情况，应请物资公司发函委托现场监理代为查验。1.3依据到货清单清点设备（本体及附件）的数量，检查成品的外观质量，清点说明书、质量检验报告等资料是否齐全、完好，如发现有缺损应记录在上，如有条件应拍照存底。1.4如果检查屮发现设备数量不足、严重破损的，应在开箱记录中注明，并禅促施工单位发《工程联系单》到供货单位，由供货单位督促厂家补货。1.5检查、清点完毕后，督促施工单位及时填写《设备开箱检查记录表》，经现场监理核查记录无谋后签字，项目监理部存放一份《设备开箱检查记录表》。1.6要求施工单位及吋将瓦斯继电器、温度继电器、油样送去做检验。1、由专业监理工程师审杳报审表，把审查结果记录在监理日志、台帐上。O2、现场监理签字《设备开箱检查记录表》，各方签字齐全后存放一份在项目部。1、开箱检查见证▼n3、常规试验策划：见证1、曲现场监理审查施工方案报审表，在监理日志上记录审査结果。2、按照《电气装置安装工程电力变压器、油浸电抗器、互感器丿施工及验收规范》、《电气装置安装工程施工及验收规范》标准要求对施工各项进行见证，把见证结果记录在监理日志上。3、督促施工单位填写《施工评定记录》,现场监理审查记录的真实性，审查合格后并签字。4、对需要送去校验的附件进行跟踪检査，把检查结果记录在监理日志上。1、按照《电力设备交接和预防性试验规程》(Q/GXD126.01-2006)所列试验项目督促施工单位进行相关试验，并见证试验过程，把见证结果记录在监理FI志上。2、督促施工单位尽快出相关试验报告,审查合格并签字。2.1主变木体到场就位时，检查主变的就位方向、就位位置是否与图纸相符，如不符合吋应当场要求施工人员改正。2.2检查本体内气体压力应为正压，压力在0.01〜0.03MPa之间,检查冲击记录仪X、Y、Z三维均小于3g,并要求厂家尽快把运输冲撞记录报告打卬出来，送一份到现场存放(根据合同要求，需要时才检查此项)。2.3督促施工单位提交〈施工方案(措施)报审表〉并附上《主变压器安装施工方案》，专业监理工程师审查方案，审查合格后签署意见后才允许施工。2.4检杏施工单位安装人员、设备机具是否满足主变安装的要求，确认主变油、瓦斯继电器、温度继电器是否已经过检验合格，如以上不满足要求，则不同意进行主变安装并向总监汇报。2.5检查各部件安装位置是否与制造厂的要求相符，督促施工单位在加装前做套管及套管CT的相关试验，试验合格后方可同意安装。现场监理须在场见证试验项冃。2.6附件安装完毕后，检查各部件安装是否止确、牢固。检查抽真空的时间和真空度是否符合规程规范的要求，合格后同意进行注汕，检查注汕的各项程序是否与方案111所列的相符，如不符合则要求改正。2.7500RV及以上等级变压器要求进行热油循环，循环时间不得少于48小时。2.8在主变静置24小时后，检查主变的密封试验是否符合要求，并到场见证取汕样送检。2.9主变安装完毕后，依据《电气装置安装工程质量检验及评定规程》(DUT5161.1-5161.17-2002)的内容和检査方式对主变进行全面的检查，并填写《检查记录》2.10主变安装是关键的工序，监理需在场监控安装全过程,如发现质量、安全方面的隐患，应立即要求施工单位整改,必要时向专业监理工程师汇报情况并记录在监理H志。3.1依据《电力设备交接和预防性试验规程》(Q/GXD126.01-2006)所列的试验项目，督促试验人员做设备做相关的高压试验。现场监理应在场见证各项试验，并检查试验人员、操作方法、试验仪器、试验结果是否符合规程规范的要求。在监理H志小记录当天开展的试验项目和数据。如存在不合格项目，向专业监理工程师或总监汇报。3.2旁站工频耐压试验，对试验数据进行详细记录，并如实填写旁站记录表。3.3调整、试验工作完成后，督促施工单位及时完成相关的调-整、试验报告，由专业监理工程师审查，审查合格后签字。n4」督促施工单位对完成的项目进行“三级”自检，监理在施工单位完成口检后，依据设计图纸、《电气装置安装工程质量检验及评定规程》(DDT5161.1-5161.17-2002)所列的检查项目和检查方式对设备进行初验。4.2杏看相关试验报告，确认试验是否已全部完成并合格。4.3填写《主变安装、调整检查记录》，在监理口志中记录当天的验收工作。4.4将初验结果汇总报给专业监理工程师。1、按照《电气装置安装工程质量检验及评定规程》(DUT5161.1-5161.17-2002)标准要求对施工各项进行验收检查，把结果记录在监理日志上，发现不合格发监理工作联系单位要求及时改正。2、把验收结果向专业监理工程师汇报。4、监理初验n三、母线、架空线、设备引下线安装工序流程图监理内容备注1.1材料到场后，要求施丄单位及时提交《主耍材料报审表》并附上材料的质量检验报告，与施工单位、供货单位共同检查管型母线、导线、瓷瓶、金具到货数量、规格型号、外观质量、质最检验报告等是否符合设计图纸和规程规范要求，如不符合则不同意用于安装并报告总监。1.2、检查、清点完毕后，督促施工单位及时填写《设备开箱检杏记录表》，经现场监理核杏记录无课后签字，项目监理部存放-份《设备开箱检查记录表》。1.3如果检查屮发现设备数屋不足、严重破损的，应在记录中注明，并怦促沌工单位发《工程联系单》到供货单位，由供货单位督促厂家补货。1、由现场监理审查报市表，在监理日志上记录审查结果。2、现场监理签字《设备开箱检查记录表》，各方签字齐全后存放一份在项目部。1、开箱检杏策划：见证」要求施工单位捉交〈施工方案(措施)报市表〉并附上《母线、架空线、设备引下线施工方案》，专业监理工程师审查方案，审杏合格后签署意见。如方案不满足丿施工要求则要求施工单位修正。2.2督促施工单位制作管母和导线的试件并送检，现场监理查看检验报告确认试件合格后方可同意安装，如试件不合格则报告总监。2.3依据设计图纸利《电气装置安装工程质量检验及评定规程》，检杳管母的焊接质量、垂直度、安装位置、长度、连接等是否合格。检査焊接人员是否持上岗证，无证人员不允许焊接。2.4依据设计图纸和规程规范，检查导线的压接质量、安装位置、弛度、弧度美观、金具组装、线板连接等是否正确，如不正确则要求改正。检查压接人员是否持上岗证，无证人员不允许压接，并督促压接人员在线夹打上钢印号。2.5督促施工单位做好施匸安全、质量控制措施，依据施工方案和规程规范监控丿施工，如发现冇安全、质屋隐患行为应立即制止，必要吋向专业监理工程师汇报并记录。1、由现场监理审查施工方案报审表，在监理FI志上记录审查结果。2、按照《电气装进安装工程母线装迸施工及验收规范》GBJ149-90标准要求对施工各项进行见证检查，把检查结果记录在监理H志、台帐上。3、把特殊工种作业人员的上岗证复印一份放在项冃部。2、安装策划：见证3.1依据《电力设备交接和预防性试验规程》(Q/GXD126.01-2006)所列的试验项目，督促试验人员做母线和架空线的相关的高压试验。现场监理应在场见证各项试验，并检查试验人员、操作方法、试验仪器、试验结果是否符合规程规范的要求。在监理F1志中记录当天开展的试验项目和数据。如存在不合格项口，向专业监理工程师或总监汇报。旁站试样压接，填写旁站记录表,跟踪试样试验，见证常规试验。3、常规试验策划：旁站、见证n4.1督促施工单位对安装的管母和导线进行“二级”口检，监理在施工单位完成自检后，依据设计图纸和《电气装置安装工程质量检验及评定规程》(DL/T5161.1-5161.17-2002)所列的检查项目和检查方式进行监理初验。4.2填写《XXX导线安装检查记录》,在监理日志中记录当天完成的验收工作。4.3将初验结果汇报专业监理工程师。1、按照《电气装置安装工程质量检验及评定规程》(DL/T5161.1-5161.17-2002)标准要求对施工各项进行验收检查，把结果记录在监理L1志上，发现不合格发监理工作联系单位要求及时改正。2、把验收结果向专业监理工程师汇报。4、监理初验n四、保护柜、高压柜、端了箱安装工序流程图监理内容备注1、开彳策划：箔检查见证1」柜（箱）体到场后，要求施工单位及时提交《主要设备开箱屮请表》，与施工单位、供货单位共同检查到货数量、规格型号、外观质量、有无破损受潮、质量检验报告等是否符合设计图纸和规程规范要求，如不符合则不同意用于安装并报告总监。1.2、检查、清点完毕后，督促施工单位及时填写《设备开箱检杳记录表》，经现场监理核杏记录无谋后签字，项目监理部存放-份《设备开箱检查记录表》。1.3如果检查屮发现设备数量不足、严重破损的，应在记录中注明，并怦促施工单位发《工程联系单》到供货单位，由供货单位督促厂家补货。1.4监督物资保管人，妥善存放贵重的保护、通讯设备，如放在户外要求做好防雨措施。1、由专业监理工程师审査报审表，在监理H志上记录审查结果。2、现场监理签字《设备开箱检查记录表》，各方签字齐全后存放一份在项目部。2.1督促施工单位捉交〈施工方案（措施）报审表〉并附上《高低压盘柜就位安装施工方案》，专业监理工程师审杏方案，审查合格后签暑意见。如方案不满足施工要求则要求施工单位修正。2.2依据设计图纸和规程规范，检查就位盘柜的型号规格、位置、水平垂直度、紧固、等是否符合要求，如不符合则要求改正。具体检查项目和检査方式参照《电气装置安装工程质量检验及评定规程》（DUT5161.1-5161.17-2002）执行。2.3督促施工单位做好施工安全、质量控制措施，依据施工方案和规程规范监控施工，如发现有安全、质量隐患行为应立即制1上，必要时向专业监理工程师汇报并记录在监理日志。1、由专业监理工程师审杳施工方案报审表,在监理LI志上记录审查结果。2、按照《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-92标准规定检查施工各项质量，把检查结果记录在监理日志、台帐上。2、就位策划：见证rn3」依据《电力设备交接和预防性试验规程》(Q/GXD126.01-2006)所列的试验项目，督促试验人员做高压开关柜的相关试验。现场监理应在场见证各项试验，并检查试验人员、操作方法、试验仪器、试验结果是否符合规程规范的耍求。在监理日志中记录当天开展的试验项冃和数据。如存在不合格项冃，向专业监理工程师或总监汇报。3.2要求施工单位报审《保护系统调试方案》，见证各保护盘柜、通讯柜、电源柜、计量柜的单体调试，并对照制造厂说明书查验试验的结果是否正确。3.3试验工作完成后，督促施工单位及时完成相关的试验报告，由现场监理或专业监理工程师审查，审查合格后签字。1、按照《电力设备交接和预防性试验规程》(Q/GXD126.01-2006)标准要求见证各项试验，把见证结果记录在监理日志上。2、审查施工单位提交的各项试验报告，审查合格后签字。3、常规试验策划：见证V4.1怦促施工单位对盘柜安装就位部分进行“三级”自检，监理在施匸单位完成自检示，依据设计图纸、《电气装置安装工程质量检验及评定规程》对设备进行初验。4.2填写《XXX检查记录》，在监理日志中记录当天完成的验收工作。4.3将初验结果汇报总监理工程师。1、按照《电气装置安装工程质量检验及评定规程》(DL/T5161.1-5161.17-2002)标准要求对丿適T各项进行验收检杳，把结果记录在监理口志上，发现不合格发监理工作联系单位要求及时改正。2、把验收结果向总监汇报。4、监理初验n五、电缆敷设及接线工序流程图监理内容备注1.1材料到场后，要求施工单位及时提交《主要材料报审表》并附上材料的质量检验报告，与施工单位、供货单位共同检查电缆到货数量、规格型号、外观质量、质量检验报告等是否符合设计图纸和规程规范耍求，如不符合则不同意用于安装并报告总监。1.2、检查、清点完毕后，督促施工单位及时填写《设备开箱检查记录表》，经现场监理核查记录无误后签字，项口监理部存放一份《设备开箱检查记录表》。1.3如果检查屮发现设备数量不足、严重破损的，应在记录中注明，并督促施工单位发《工程联系单》到供货单位，由供货单位督促厂家补货或更换。1、由专业监理工程师审杳报审表，在监理口志、台帐上记录审查结果。2、现场监理签字《设备开箱检查记录表》，各方签字齐全后存放一份在项目部。1、开箱检査策划：见证V2.1督促施工单位提交〈施工方案(措施)报审表〉并附上《电缆敷设及二次接线施工方案》，专业监理工程师审查方案，审查合格后签署意见。如方案不满足施工耍求则要求施工单位修正。2.2依据设计图纸和规程规范，检查敷设电缆的型号规格、位置、长度、电缆保护管、电缆排列质量、防火等是否符合要求，如不符合则要求改正。2.3督促施工单位做好施工安全、质量控制措施，依据施工方案和规程规范监控施工，如发现有安全、质量隐患行为应立即制止，必要时向专业监理工程师汇报并记录在监理日/oA02.4填写《XXX电缆敷设检查记录》1、由专业监理工程师审查施工方案报审表,在监理日志、台帐上记录审查结果。2、督促施工单位完成《XXX施工记录评定表》，审查评定表合格示签字。2、电缆敷设策划：见证r3.1依据设计图纸和规程规范，检查电缆芯线的规格、接线位置、配线美观、接地等是否符合要求，如不符合则耍求改正。3.2检查二次回路接线是否与图纸相符，见证试验人员对二次回路的核相、升流试验并将试验结呆记录在监理H志上。3.3旁站高压电缆电缆头制作并填写《旁站记录》。3.4具体检杏项1=1和检杳方式参照《电气装置安装工程质最检验及评定规程》(DUT5161.1-5161.17-2002)执行。1、按照《电气装置安装工程盘、柜及二次回路结线施工及验收规范》检查电缆二次接线施工质虽，把检查结果记录在监理H志上。2、旁站高压电缆头耐压试验，并填写旁站记录表。3、电缆接线策划：见证1fn4.1依据《电力设备交接和预防性试验规程》(Q/GXD126.01-2006)所列的试验项目，督促试验人员做电缆的相关的髙压试验。现场监理应在场见证各项试验，并检查试验人员、操作方法、试验仪器、试验结果是否符合规程规范的耍求。在监理日志中记录当天开展的试验项冃和数据。如存在不合格项冃，向专业监理工程师或总监汇报。4.2试验工作完成后，督促施工单位及时完成相关的试验报告，由现场监理或专业监理工程师审查，审查合格后签字。1、按照《电力设备交接和预防性试验规程》(Q/GXD126.01・2006)标准要求见证各项试验，把见证结果记录在监理H志上。2、审查捉交的试验报告，审杏合格后签字。4、常规试验策划：见证▼5」件促施工单位对电缆敷设及接线部分进行“三级”自检，监理在施工单位完成自检示，依据设计图纸、规程规范检查，检查的项目和方式参照《电气装置安装工程质量检验及评定规程》。5.2填写《XXX检查记录》,在监理日志中记录当天完成的验收工作。5.3将初验结果汇总报给专业监理工程师。1、按照《电气装置安装工程施工及验收规范》GB50254~50259•96标准要求对丿施工质量进行检查，把检查结果记录在监理日志上。2、把检查结果汇报给专业监理工程师。5、监理初验n六、保护装置调试、保护联调工序流程图监理内容备注1」要求施工单位报市《保护系统调试方案》。1.2检杏试验仪器是否经过校验，并在有效期内使用。1.3电能表是否拿给冇资质的试验单位进行效验合格。1、由专业监理工程师负责审核施工方案，并检查仪器。1、准备工作策划：见证2.1依据《电力装置的继电保护和|'|动装置设计规范》GB50062-92和厂家技术说明书对装置各项调试进行见证并记录试验结果，如存在不合格项冃，向专业监理工程师或总监汇报。2.2试验工作完成后，督促施工单位及时完成相关的试验报告，试验报告数据丿'V与实际试验数据一致，由现场监理或专业监理工程帅审查，审查合榕后签字。2.3榆杳施工现场是否满足安金施工要求，安全措施是否按方案要求落实到位。1、按照《电力装置的继电保护和口动装置设计规范》GB50062-92见证试验结果，把结呆记录在监理日志匕2、审查施工单位提交的试验报告，审查合格后签字。2、装置调试策划：见证r3.1、见证开关、刀闸分、合时间是否在允许范围内,动作后位置是否正确，少后台显示是否相符。3.2检查开关与隔离刀闸，隔离刀闸主、地刀之间的电气闭锁是否正确、可靠。3.3检杏隔离刀闸主、地刀分、合闸是否到位。3.4检查各保护动作是否正常，动作报告打印是否正确。3.5见证五防模拟操作是否全部正确。3.6丿施工是否执行施工安全作业票制度，是否有二次酒工安全技术措施单。1、见证各项调试结果是否符合耍求,把见证结果记录在监理FI志上。2、填写安全施工作业票检查表。3、保护联调策划：见证r4.1督促施工单位进行“三级”自检，监理在施工单位完成自检后，依据设计图纸、规程规范检查，检查的项冃和方式参照《电气装置安装工程质量检验及评定规程》。4.2填写《XXX检查记录》，在监理FI志中记录肖天完成的验收工作。4.3将初验结果汇总交给总监理工程师。1、按照验收规程规范及设计图纸要求进行验收，把结果记录在监理日志上。2、把验收结果汇报给总临理工程师。4、监理初验n七、二次回路检查工序流程图监理内容备注L1检査试验仪器是否经过校验，并在有效期内使用。1.2检查接线是否全部完成，查线是否完成。1.3督促施工单位提交〈施工方案（描施）报审表〉并附上《二次回路检查施工方案》，专业监理工程师审査方案，审査合格后签署意见。1、检査仪器有效性。2、审查施工方案，审杳合格签署意见。1、准备工作f2.1检査电压回路是否•正确。2.2检查电流回路是否止确，旁站升流试验是否合格，填写旁站记录表。2.3检查信号回路是否正确，加量后保护动作是否正确、可靠。2.4检杏测量、计量冋路是否正确，精度是否符合设计要求。2.5检杳回路绝缘试验是否符合设计要求。2.6轉促施工单位及时完成各项试验报告，审查试验报告的真实性，完整性。1、现场监理填写旁站记录表。2、把见证结果记录在监理口志上。3、审查丿施丄单位交的试验报告，审杳合格后签字。2、回路检查策划：旁站1r3.1、怦促施工单位进行“三级”自检，监理在施工单位完成自检后，依据设计图纸、规程规范检杏，检查的项目和方式参照《电气装置安装工程质量检验及评定规程》。3.2填写《XXX检查记录》,在监理日志中记录当天完成的验收工作。3.3将初验结果汇总交给专业监理工程师。1、把检查结果记录在监理LI志上。2、把检查结果汇报给专业监理工程师。3、监理初验n八、传动试验工序流程图监理内容备注1.1督促施工单位提交〈施工方案（措施）报审表〉并附上《传动试验施工方案》，专业监理工程师市查方案，审查合格后签署意见。1.2见证所有户外一次设备各种常规试验已经全部完成并合格。1.3见证整组一次耐压试验已经完成并合格。1、由专业监理工程师市查施工方案，审查合格后签署意见。1、准备工作f2.1旁站各组模拟出口试验全过程，填写旁诂记录。2.2见证从保护装置的电压、电流和二次回路端子加模拟电压、电流后，保护装置是否按预先设定的故障方式执行，动作是否可靠，正确。2.3检查现场就丄是否按照方案耍求落实各项安全措施，是否执行安全施工作业票制度，施工负责人是否在现场监督施工过程，施工人员是否遵守变电站运行管理条例。1、现场监理填写旁站记录表。2、现场监理填写安全施工作业票检查表。2、传动试验策划：旁站1r3」督促施工单位进行“三级”自检，监理在施工单位完成自检后，依据设计图纸、规程规范检查，检杳的项目和方式参照《电气装置安装工程质量检验及评定规程》。3.2填写《XXX检查记录》,在监理日志中记录当天完成的验收丁•作。3.3将初验结果汇总交给专业监理工程师。1、把检查结果记录在监理LI志、台帐±02、把检查结果汇报给专业监理工程师。3、监理初验n九、通讯工序流程图监理内容备注L1设备到场后，耍求施工单位及时提交《主耍设备开箱市请表》，与施工单位、供货单位共同检査到货数量、规榕型号、外观质量、冇无破损受潮、质最检验报告等是否符合设计图纸和规程规范要求，如不符合则不同意用于安装并报告总监。1.2、检查、清点完毕后，督促施工单位及时填写《设备开箱检杳记录表》，经现场监理核杏记录无谋后签字，项目监理部存放-份《设备开箱检查记录表》。1、由专业监理工程师市查报审表,在监理日志上记录审查结果。2、现场监理签字《设备开箱检査记录表》，各方签字齐全后存放份在项目部。1、开箱检查策划：见证f1、检查设备安装是否符合设计图纸及规范要求。2、施工现场是否按照方案耍求把安全措施落实到位，是否严格执行安全施工作业票制度。1、检查施工作业票,填写安全施工作业栗检查表。2、安装策划：见证1、见证设备调试功能是否齐全疋确，把结果记录在监理日志上。1、把见证结果记录在监理FI志上。3、试验策划：见证1、4」督促施工单位进行“三级”自检，监理在施工单位完成白检后，依据设计图纸、规程规范检查，检查的项目和方式参照《电气装置安装工程质量检验及评定规程》。2、把初验结果汇报给专业监理工程师。1、把初验结果汇报给专业监理工程师。4、监理初验n工序流程图监理内容备注L1设备到场后，耍求施工单位及时提交《主耍设备开箱市请表》，与施工单位、供货单位共同检査到货数量、规格型号、外观质屋是否符合设计图纸和规程规范要求，质最检验报告是否齐全等，如不符合则不同意用于安装并报告总监。1.2、检查、清点完毕后，督促施工单位及时填写《设备开箱检杳记录表》，经现场监理核杏记录无谋后签字，项目监理部存放一份《设备开箱检查记录表》。1、由专业监理工程师市查报审表,在监理日志、台帐上记录审查结果。2、现场监理签字《设备开箱检査记录表》，各方签字齐全后存放份在项目部。1、开箱检杏策划：见证2.1督促丿施工单位提交〈丿逝工方案（扌普施）报审表〉并附上《接地网敷设施工方案》，专业监理工程师市查方案，市查合格后签署意见。2.2要求施工单位在接地开挖完成后，向监理部报验，现场监理对这隐蔽工程进行检查，符合设计及规范要求后才允许敷设接地体，在监理日志、台帐上记录检查结果，填写《XXX隐蔽记录表》，向专业监理工程师|叫报情况。2.3要求施工单位在完成接地体敷设后，向监理部报验，检查合格后才允许回填土冋填，把检查结记录在监理日志、台帐上，填写《XXX隐蔽记录表》向监理丄程师汇报检查结果。2.4检杏接地体预留露土部分位置是否符合设计，并要求对露土部分接地体做好明显标志，防止伤人事情发9。1、由专业监理工程师审查报审表,在监理日志、台帐上记录市查结果。2、现场监理填写检查记录表。2、接地网敷设策划：停工待检f3.1旁站全站接地网电阻测试，试验结果应符合设计要求，把试验结果记录在监理II志、台帐上，并填写《XXX旁站记录表》，把结果汇报给专业监理工程师。1、现场监理填写旁站记录表。3、试验策划：旁站r1、4」督促施工单位进行“三级”自检，监理在施工单位完成B检后，依据设计图纸、规程规范检杳，检杳的项目和方式参照《电气装置安装工程质量检验及评定规程》。2、把初验结果汇报给专业监理工程师。1、把初验结果汇报给专业监理工程师。4、监理初验n■|、全站丁频耐压试验工序流程图监理内容备注工频耐压试验策划：旁站1、督促施工单位提交〈施工方案（措施）报审表〉并附上《区域工频耐压试验施工方案》，专业监理工程师审查方案，审查合格后签署意见。2、检查现场安全措施是否按照施工方案耍求落实到位，如果发现有安全隐患，立即要求整改，整改合格后才允许开始试验，试验过程小施工负责人是否在现场做好安全监护工作。3、旁站试验全过程，填写旁站记录表格，把试验结果向专业监理工程师汇报。4、试验完后检查试验过程中是否出现损坏设备事件发生。1、由专业监理工程师审查丿施工方案，在监理LI志、台帐上记录审查结果。2、现场监理填写旁站记录表格。3、把试验结果向专业监理工程师汇报。
