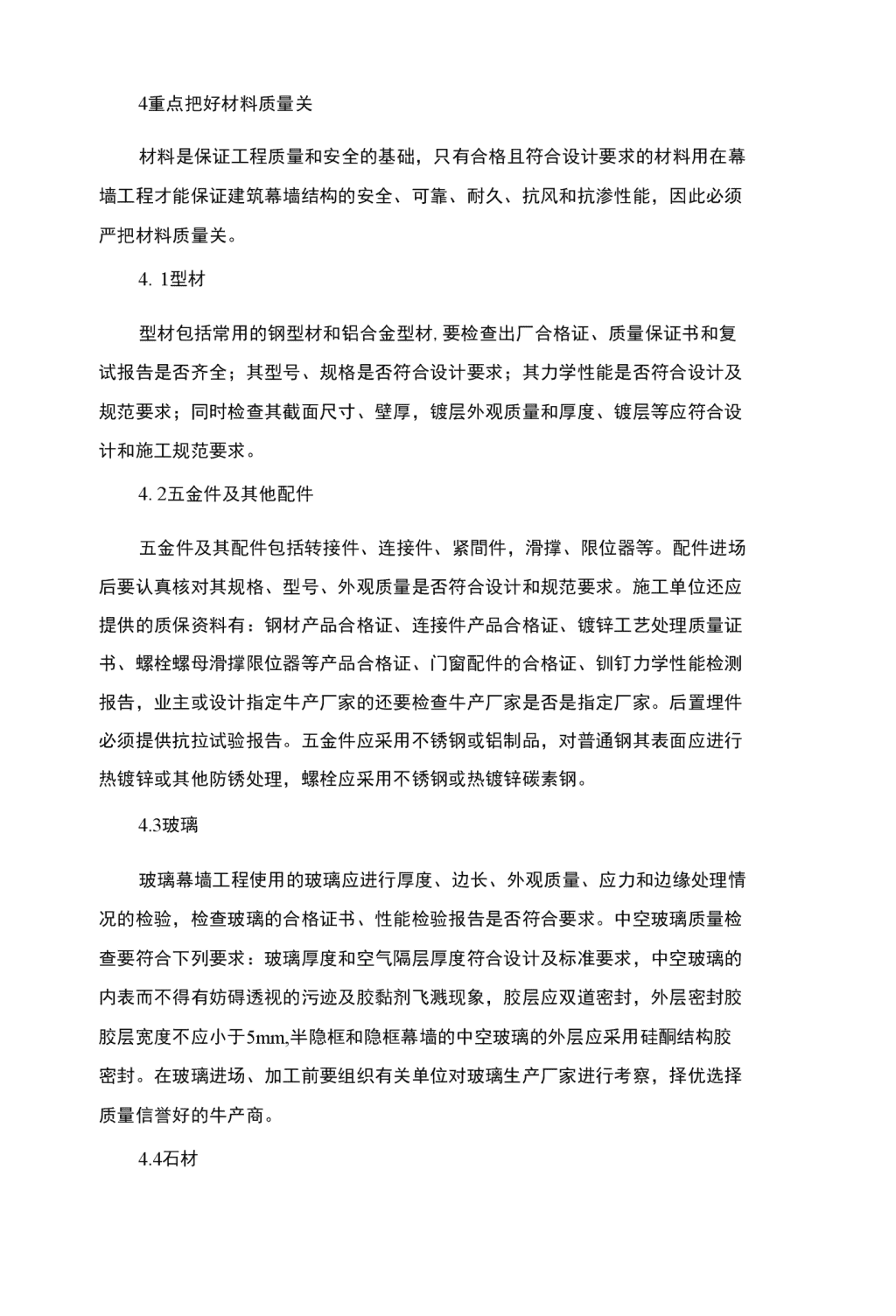

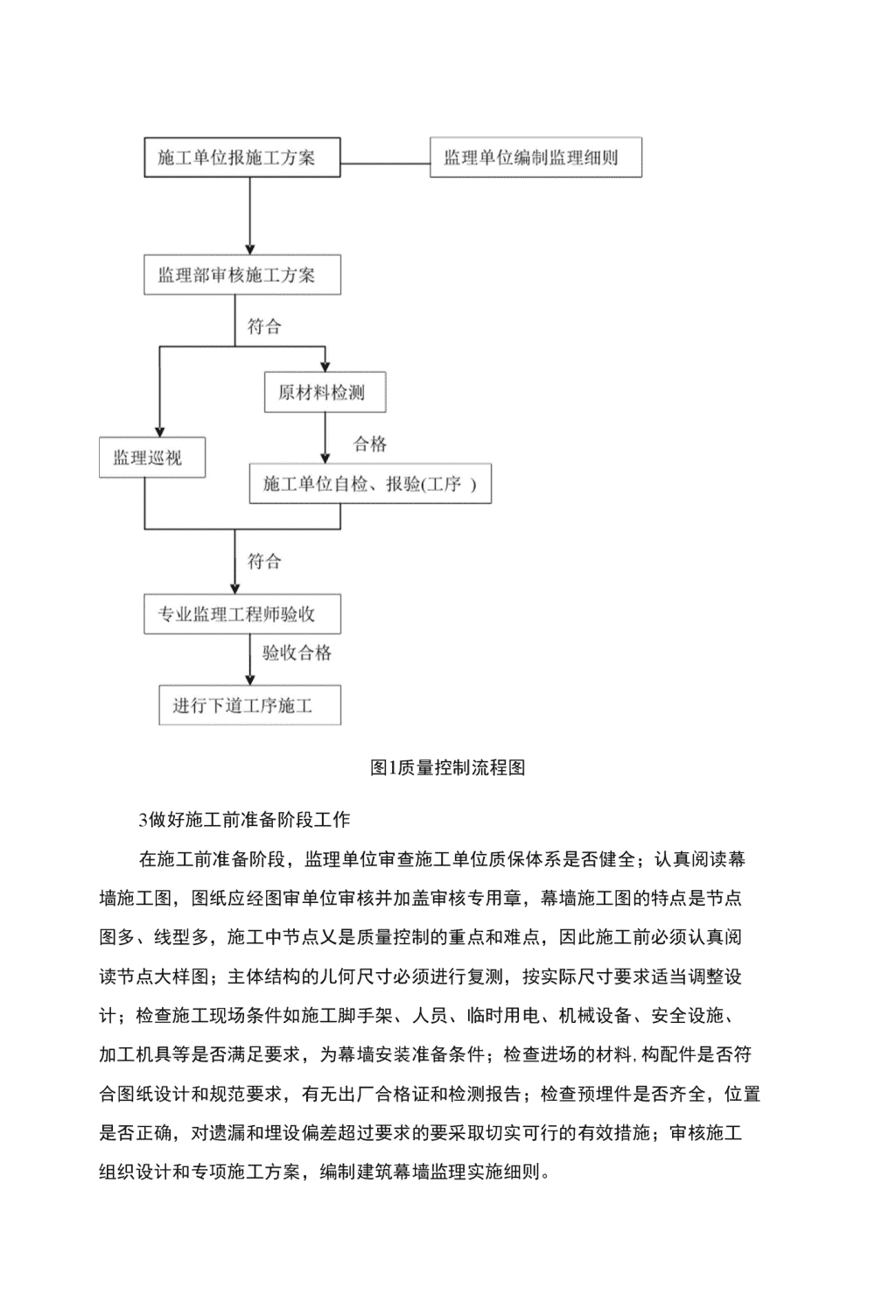

浅谈幕墙工程的质量监控徐州中国矿业人学建筑设计咨询研究院有限公司口丁友勒摘要：本文从制定质量控制流程，把好材料质量关，对施工技术措施的监控等方面论述幕墙工程的质量监控。关键词：石材和玻璃幕墙控制流程材料质量技术措施幕墙分为玻璃幕墙、石材幕墙、金屈幕墙。大家最常见的是玻璃幕墙和石材幕墙。幕墙装饰在美观方面确实给人们一种美的享受，给城市增加了一道亮丽的风景线，但若质量得不到保证将会存在很大的危险性。因此在幕墙施工中如何确保工程质量就显得格外重要。作为参建方之一的监理单位如何控制好工程的质量，下面以靖江市行政中心工程为例从以下儿个方面进行叙述。1工程概况靖江市行政屮心工程由五个单体工程组成:会议屮心三层，幕墙工程规模6500m2；行政主楼地上部分19层，幕墙工程规模约42000m2；档案馆三层，幕墙工程规模约5500m2；行政中心工程9层,幕墙工程规模8300m2；会议核算中心9层，幕墙工程规模约7800m2；总建设规模约70000m2o2制定质量控制流程在工程开工前，按照规范要求制定严格的质量控制流程。在工程施工过程中,监理部成员按照制定的质量控制流程控制好每一道工序质量，确保幕墙工程的每一个构件及节点都符合图纸设计和规范要求，确保幕墙工程的每一个细小处的质量（质量控制流程图如图1）。n图1质量控制流程图3做好施工前准备阶段工作在施工前准备阶段，监理单位审查施工单位质保体系是否健全；认真阅读幕墙施工图，图纸应经图审单位审核并加盖审核专用章，幕墙施工图的特点是节点图多、线型多，施工中节点乂是质量控制的重点和难点，因此施工前必须认真阅读节点大样图；主体结构的儿何尺寸必须进行复测，按实际尺寸要求适当调整设计；检查施工现场条件如施工脚手架、人员、临时用电、机械设备、安全设施、加工机具等是否满足要求，为幕墙安装准备条件；检查进场的材料,构配件是否符合图纸设计和规范要求，有无出厂合格证和检测报告；检查预埋件是否齐全，位置是否正确，对遗漏和埋设偏差超过要求的要采取切实可行的有效措施；审核施工组织设计和专项施工方案，编制建筑幕墙监理实施细则。n4重点把好材料质量关材料是保证工程质量和安全的基础，只有合格且符合设计要求的材料用在幕墙工程才能保证建筑幕墙结构的安全、可靠、耐久、抗风和抗渗性能，因此必须严把材料质量关。4.1型材型材包括常用的钢型材和铝合金型材,要检查出厂合格证、质量保证书和复试报告是否齐全；其型号、规格是否符合设计要求；其力学性能是否符合设计及规范要求；同时检查其截面尺寸、壁厚，镀层外观质量和厚度、镀层等应符合设计和施工规范要求。4.2五金件及其他配件五金件及其配件包括转接件、连接件、紧間件，滑撑、限位器等。配件进场后要认真核对其规格、型号、外观质量是否符合设计和规范要求。施工单位还应提供的质保资料有：钢材产品合格证、连接件产品合格证、镀锌工艺处理质量证书、螺栓螺母滑撑限位器等产品合格证、门窗配件的合格证、钏钉力学性能检测报告，业主或设计指定牛产厂家的还要检查牛产厂家是否是指定厂家。后置埋件必须提供抗拉试验报告。五金件应采用不锈钢或铝制品，对普通钢其表面应进行热镀锌或其他防锈处理，螺栓应采用不锈钢或热镀锌碳素钢。4.3玻璃玻璃幕墙工程使用的玻璃应进行厚度、边长、外观质量、应力和边缘处理情况的检验，检查玻璃的合格证书、性能检验报告是否符合要求。中空玻璃质量检查要符合下列要求：玻璃厚度和空气隔层厚度符合设计及标准要求，中空玻璃的内表而不得有妨碍透视的污迹及胶黏剂飞溅现象，胶层应双道密封，外层密封胶胶层宽度不应小于5mm,半隐框和隐框幕墙的中空玻璃的外层应采用硅酮结构胶密封。在玻璃进场、加工前要组织有关单位对玻璃生产厂家进行考察，择优选择质量信誉好的牛产商。4.4石材n石材的品种规格性能和等级要符合设计和施工验收规范规定,石材的密度与等级相符。石材除有产品合格证书、性能检测报告、材料进场记录外，对石材的弯曲强度、吸水率进行见证检测；石材表面应平整，洁净无污染，缺损和裂痕，擦伤及轻微划伤，斑纹等。4.5建筑密封胶检查密封胶的型号、规格，出厂合格证和质保书，进场密封胶经现场见证取样检测合格后方可使用；检查密封胶有效期，确保用在工程上的胶不过期，不得将过期的结构胶作为密封胶使用，同时应具有相容试验报告。4.6建筑结构胶一般为硅酮结构胶，要检查结构胶剥离试验记录、质保书、产品合格证和耐用年限保证书，检查硅酮结构胶与基材的相容性和粘结性试验报告（相容性试验应采用本工程的相关材料,如玻璃，铝型材,石材等，一般需要3个月左右吋间），进口硅酮结构胶应有国家商检部门的商检证书；检查来货的有效期（单组份，有效期为6个月；双组份有效期为9-12个月）。5对施工技术措施的监控5.1玻璃幕墙行政服务中心和会计核算中心工程隐框玻璃幕墙采用110系列铝合金型材；档案馆和会议中心工程釆用120系列明框玻璃幕墙铝型材；主楼釆用165、150系列明框玻璃幕墙铝型材；玻璃采用双钢化镀膜中空玻璃，结构胶、密封胶采用中原硅酮胶。幕墙龙骨与主体结构的连接：采用现场焊接或螺栓安装好后，要及时进行防锈处理；自攻螺丝应有防松脱措施，严禁使用镀锌自攻螺丝；不同金属的接触面应采用垫片作隔离处理。幕墙构件的安装：玻璃安装前应将表面尘土和污物擦拭干净，安装时应将镀膜而朝向室内，非镀膜面向室外。玻璃幕墙安装前必须提交工程所采用的玻璃幕墙产品的空气渗透性能、雨水渗透性能和风压变形性能的检测报告，还应根据设计要求提交平面内变形、保温隔热性能等的检验报告。明框玻璃幕墙的安装质量要求要符合下列规定：玻璃与构件槽口的配合尺寸符合设计及规范要求，玻璃嵌入n量不得小于15mm,每块玻璃下部应设不少于两块弹性定位热块，梨块宽度与槽口宽度相同，长度不小于100mm,宽度不小于5mm,橡胶条镶嵌平整、密实，橡胶条长度宜比槽口长1.5%—2.0%,其断口留在四角，拼角处粘结牢固。不得采用自攻螺钉固定承受水平荷载的玻璃压条，压条的固定方式、固定点数量符合设计要求。金属装饰压板符合设计规范要求，表面应平整，色彩一致，不得有变形、波纹和凹凸不平，接缝应均匀严密，明框拼缝外露框料或压板应横平竖直，线条通顺，并满足设计要求，当压板有防水要求时，必须满足设计要求；排水孔的形状、位置、数量符合设计要求，且排水通畅。隐框玻璃幕墙的安装质量要求应符合下列规定：玻璃板块组件必须安装牢固，固定点距离符合设计要求且不得大于300mm,不得使用自攻螺钉固定玻璃板块，隐框玻璃板块在安装后，幕墙平面允许偏差不大于2.5mm,相邻两玻璃之间的接缝高低差不大于1俪，隐框玻璃板块下部应设支撑玻璃的托板，厚度不小于2mm。玻璃幕墙与周边密封，玻璃幕墙四周与主体之间的缝隙要采用防火保温材料严密填塞，水泥砂浆不得与铝型材直接接触，不得采用干硬性材料填塞，内外表面采用密封胶连续封闭，接缝应严密不渗漏，密封胶不应污染周围相邻表面，幕墙转角、上下、侧边封口及与周边墙体的连接构造牢固并满足密封防水要求，外观应整齐美观，玻璃幕墙与室内装饰物Z间的间隙不小于lOmmo幕墙要符合防雷要求，幕墙应自成防雷体系,其接地电阻值应小于1Q,位于均压环处的横梁必须与同均压环连通的柱连通；在未设均压环楼层的立柱水平距离每隔10m必须同与均压环连通的柱连通,连通材料的截面应符合避雷要求,其接地电阻值小于等于4Q；由于竖料与铁码的接触而已由绝缘橡胶片分隔开,幕墙避雷接地安装时应采取措施，保证竖料与预埋铁件导电良好；幕墙的所有金属框架应相互连接，形成导电通路。4.2石材幕墙该工程石材幕墙采用30厚白麻花、深灰色花岗岩，安装工艺严格按照了项目监理机构审批通过的施工组织设计实施。连接锚固件使用经彻底防腐处理的不锈钢等构件,螺栓、钏钉、连接垫片等各种连接配件做过有效的防腐处理，连接锚固件应容许X、Y、Z三方向位移，连接孔为椭圆形,可调节范围为40mm,并由防n松脱措施，受力的钏钉和螺栓每处不得少于2个，连接垫片应是无机垫片，耐用、硕质，有一定柔性、绝缘。石板安装时检查连接件与石材及金属框架的连接是否符合设计要求,安装必须牢固，采用手掰检查（连接件必须是不锈钢的，螺栓要有防松动措施）；石材安装时,左右和上下的偏差不应大于1.5mm。检查结构变形缝，石材接缝应横平竖直,凹凸线出墙厚度一致、上下口平直、石材上洞口和槽边应套割吻合,边缘应整齐。检查石材幕墙的板缝注胶是否饱满、密实、连续、均匀、无气泡，板缝宽度和厚度是否符合设计要求，石材干挂专用胶要用环氧树脂胶6重点施工工序的质量控制6.1预埋件与连接件检查预埋件、连接件位置是否准确,埋件平整度是否符合施工骑收规范，如有偏差应有经设计认可的补救措施；螺栓应无遗漏，埋深要符合要求；连接件与预埋件Z间焊缝要饱满，缝长、缝高符合设计；防腐处理符合设计要求；联结必须牢固，用于立柱与主体结构连接的螺栓，每处不少于2个。4.2金属框架竖向龙肯要严格控制截面壁厚，铝型材不应小于3mm,钢型材不应小于3.5mm；螺栓连接要加垫块，要紧固、无缝漏，螺栓规格性能符合设计要求；焊接时焊缝长度、高度要符合设计要求，焊缝饱满无夹渣，并经防腐处理。伸缩节安装、防火隔断施工等均要符合设计要求及规范要求。6.3板材安装安装前常用样板开路，经设计，业主，项目监理机构检查认可后方可大面积施工，对造型复杂的要求先做模型，比例为1:1,经反复推敲研究后再做样板，样板通过后方可大面展开。板材规格、尺寸、等级应符合设计要求，板材安装前要认真观察其色差，并进行必要调整,色差过大不得使用；板面应进行必要的保护，不得划伤或损坏，板缝宽度要一致，板面要平整，分格合格，单块石材板面面积不宜大于1.5m2,有防水要求部位,要保证其排水坡度.6.4打胶n胶缝应横平竖直、深浅一致、宽度均匀、光滑顺直。注胶要密实、平整、无气泡，调色胶要颜色基本一致，平面应平整洁净,对板材不得有污染和损坏，同一幕墙工程要釆取同一品牌的硅酮结构胶和硅酮耐候密封闭胶，不能同时采用不同厂家、不同品牌的硅酮密封胶混用，使用时应确保在有效期内。6.5淋水试验幕墙安装结束要进行淋水试验，以检查幕墙是否有渗漏现象发生。将淋水试验装置安装在被检检幕墙的外表面，喷水水嘴离幕墙的距离不应小于530mm,并应在被检幕墙表面形成连续水幕，每一检验区喷淋面积为1800X1800mm，喷淋时间应持续5mino淋水试验时监理人员要跟踪检查。参考文献：(1)玻璃幕墙质量检验标准JGJ/T139-2001,J139-2001(2〕石材幕墙1质量检验标准(3)建设工程质量管理条例
