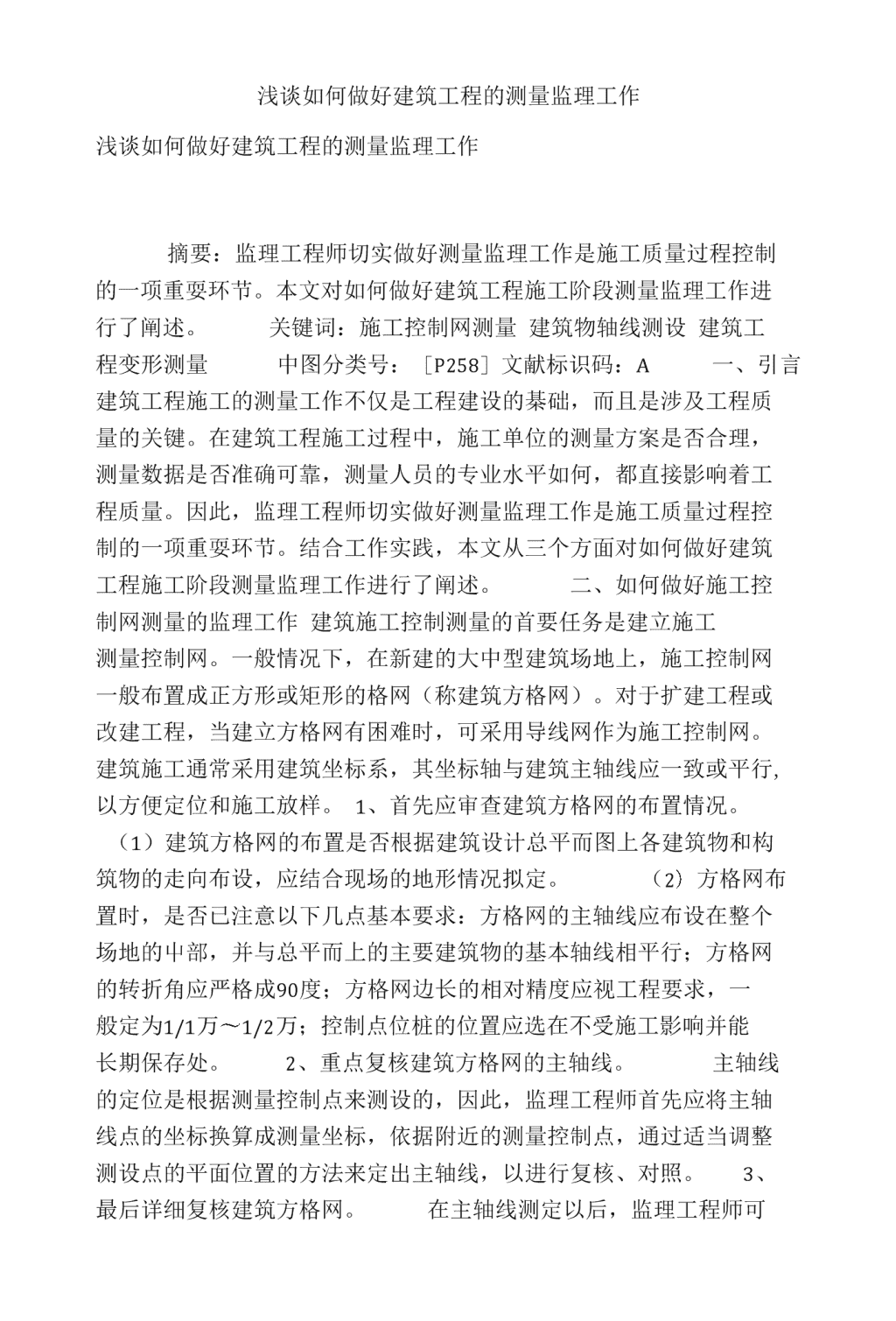

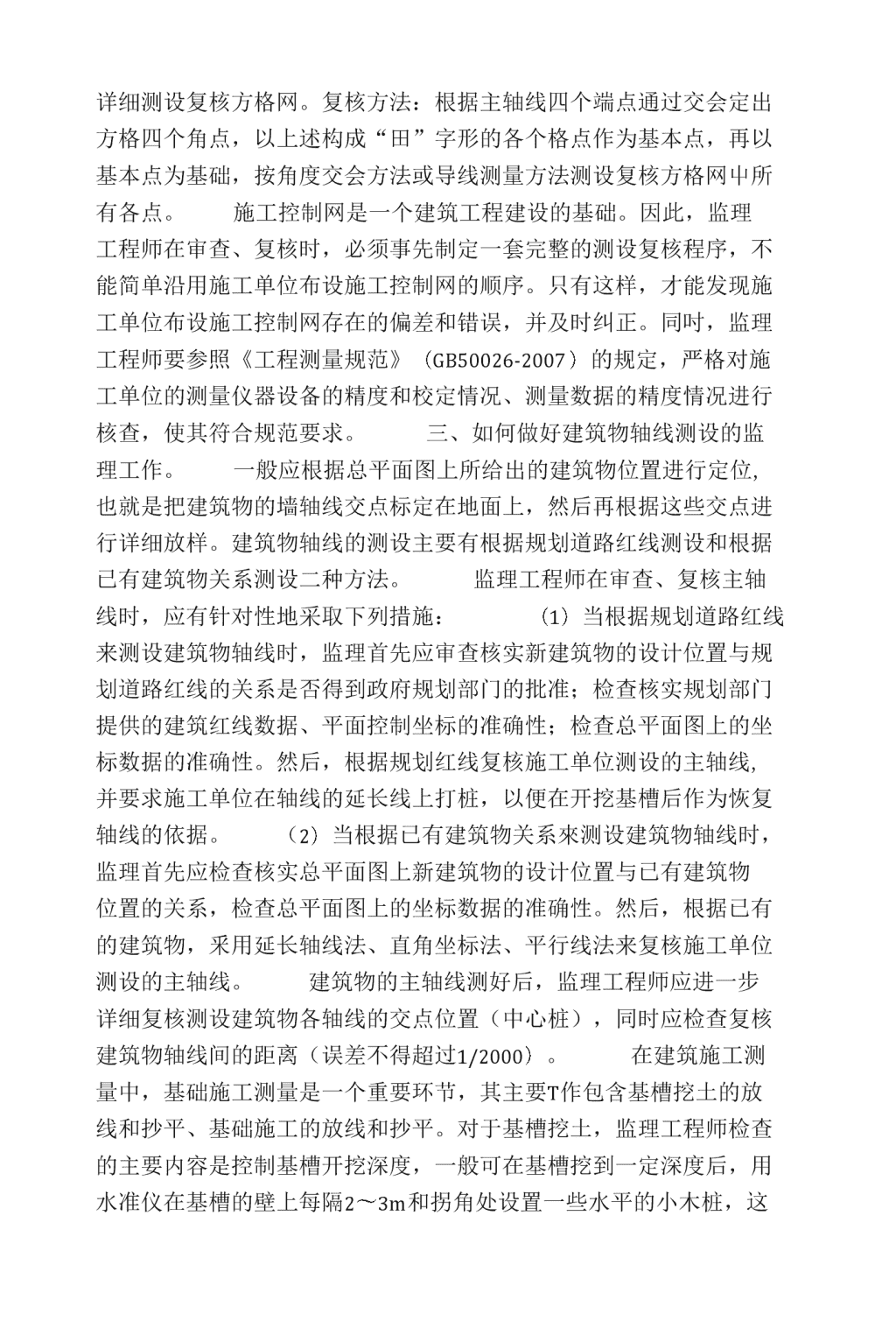

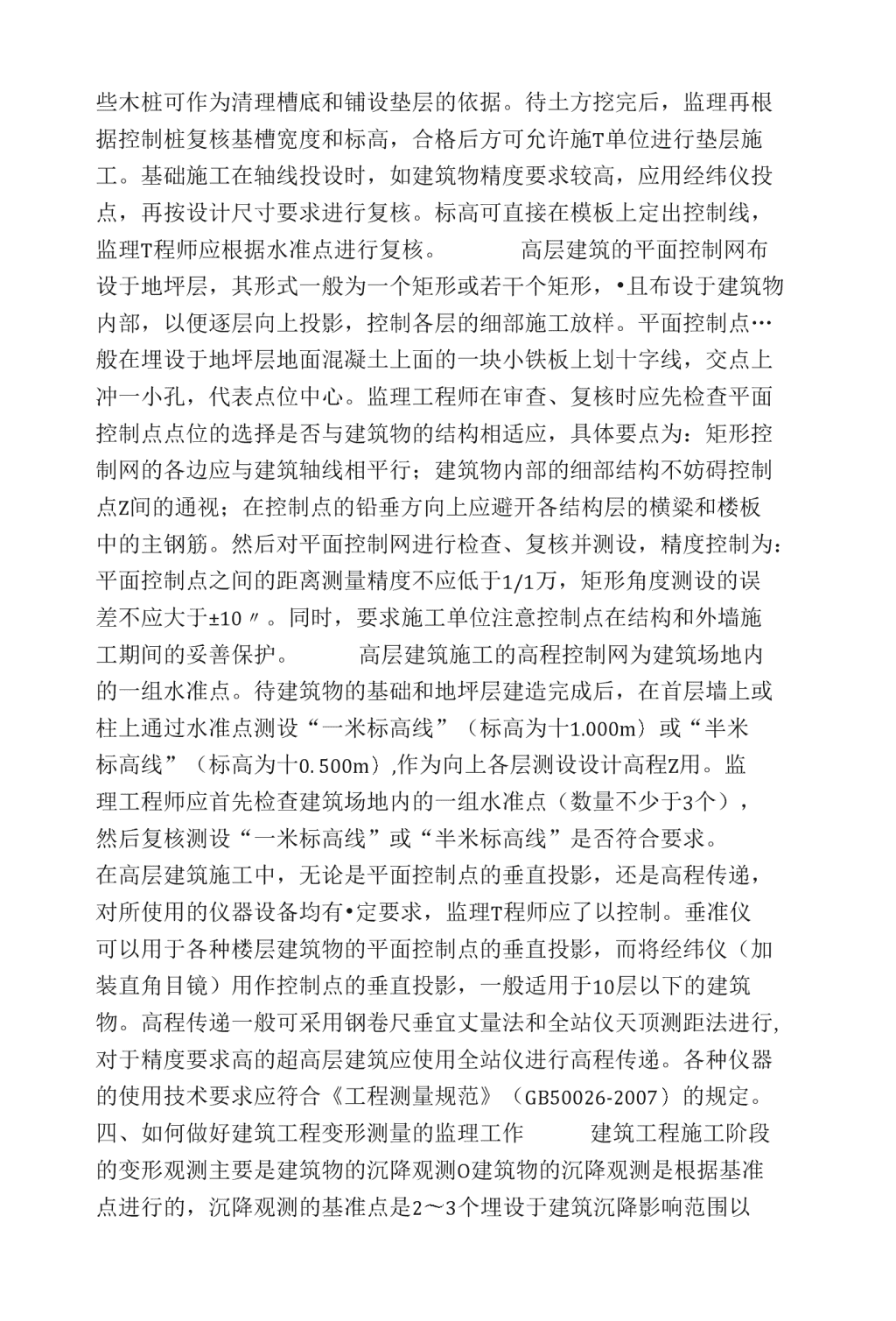

浅谈如何做好建筑工程的测量监理工作浅谈如何做好建筑工程的测量监理工作摘要：监理工程师切实做好测量监理工作是施工质量过程控制的一项重耍环节。本文对如何做好建筑工程施工阶段测量监理工作进行了阐述。关键词：施工控制网测量建筑物轴线测设建筑工程变形测量中图分类号：［P258］文献标识码：A一、引言建筑工程施工的测量工作不仅是工程建设的棊础，而且是涉及工程质量的关键。在建筑工程施工过程中，施工单位的测量方案是否合理，测量数据是否准确可靠，测量人员的专业水平如何，都直接影响着工程质量。因此，监理工程师切实做好测量监理工作是施工质量过程控制的一项重耍环节。结合工作实践，本文从三个方面对如何做好建筑工程施工阶段测量监理工作进行了阐述。二、如何做好施工控制网测量的监理工作建筑施工控制测量的首要任务是建立施工测量控制网。一般情况下，在新建的大中型建筑场地上，施工控制网一般布置成正方形或矩形的格网（称建筑方格网）。对于扩建工程或改建工程，当建立方格网有困难时，可采用导线网作为施工控制网。建筑施工通常采用建筑坐标系，其坐标轴与建筑主轴线应一致或平行,以方便定位和施工放样。1、首先应审查建筑方格网的布置情况。（1）建筑方格网的布置是否根据建筑设计总平而图上各建筑物和构筑物的走向布设，应结合现场的地形情况拟定。（2）方格网布置时，是否已注意以下几点基本要求：方格网的主轴线应布设在整个场地的屮部，并与总平而上的主要建筑物的基本轴线相平行；方格网的转折角应严格成90度；方格网边长的相对精度应视工程要求，一般定为1/1万〜1/2万；控制点位桩的位置应选在不受施工影响并能长期保存处。2、重点复核建筑方格网的主轴线。主轴线的定位是根据测量控制点来测设的，因此，监理工程师首先应将主轴线点的坐标换算成测量坐标，依据附近的测量控制点，通过适当调整测设点的平面位置的方法来定出主轴线，以进行复核、对照。3、最后详细复核建筑方格网。在主轴线测定以后，监理工程师可n详细测设复核方格网。复核方法：根据主轴线四个端点通过交会定出方格四个角点，以上述构成“田”字形的各个格点作为基本点，再以基本点为基础，按角度交会方法或导线测量方法测设复核方格网屮所有各点。施工控制网是一个建筑工程建设的基础。因此，监理工程师在审查、复核时，必须事先制定一套完整的测设复核程序，不能简单沿用施工单位布设施工控制网的顺序。只有这样，才能发现施工单位布设施工控制网存在的偏差和错误，并及时纠正。同吋，监理工程师要参照《工程测量规范》（GB50026-2007）的规定，严格对施工单位的测量仪器设备的精度和校定情况、测量数据的精度情况进行核查，使其符合规范要求。三、如何做好建筑物轴线测设的监理工作。一般应根据总平面图上所给出的建筑物位置进行定位,也就是把建筑物的墙轴线交点标定在地面上，然后再根据这些交点进行详细放样。建筑物轴线的测设主要有根据规划道路红线测设和根据已有建筑物关系测设二种方法。监理工程师在审查、复核主轴线时，应有针对性地采取下列措施：（1）当根据规划道路红线来测设建筑物轴线时，监理首先应审查核实新建筑物的设计位置与规划道路红线的关系是否得到政府规划部门的批准；检查核实规划部门提供的建筑红线数据、平面控制坐标的准确性；检查总平面图上的坐标数据的准确性。然后，根据规划红线复核施工单位测设的主轴线,并要求施工单位在轴线的延长线上打桩，以便在开挖基槽后作为恢复轴线的依据。（2）当根据已有建筑物关系來测设建筑物轴线时，监理首先应检查核实总平面图上新建筑物的设计位置与已有建筑物位置的关系，检查总平面图上的坐标数据的准确性。然后，根据已有的建筑物，釆用延长轴线法、直角坐标法、平行线法来复核施工单位测设的主轴线。建筑物的主轴线测好后，监理工程师应进一步详细复核测设建筑物各轴线的交点位置（中心桩），同时应检查复核建筑物轴线间的距离（误差不得超过1/2000）。在建筑施工测量中，基础施工测量是一个重要环节，其主要T作包含基槽挖土的放线和抄平、基础施工的放线和抄平。对于基槽挖土，监理工程师检查的主要内容是控制基槽开挖深度，一般可在基槽挖到一定深度后，用水准仪在基槽的壁上每隔2〜3m和拐角处设置一些水平的小木桩，这n些木桩可作为清理槽底和铺设垫层的依据。待土方挖完后，监理再根据控制桩复核基槽宽度和标高，合格后方可允许施T单位进行垫层施工。基础施工在轴线投设时，如建筑物精度要求较高，应用经纬仪投点，再按设计尺寸要求进行复核。标高可直接在模板上定出控制线，监理T程师应根据水准点进行复核。高层建筑的平面控制网布设于地坪层，其形式一般为一个矩形或若干个矩形，•且布设于建筑物内部，以便逐层向上投影，控制各层的细部施工放样。平面控制点…般在埋设于地坪层地面混凝土上面的一块小铁板上划十字线，交点上冲一小孔，代表点位中心。监理工程师在审查、复核时应先检查平面控制点点位的选择是否与建筑物的结构相适应，具体要点为：矩形控制网的各边应与建筑轴线相平行；建筑物内部的细部结构不妨碍控制点Z间的通视；在控制点的铅垂方向上应避开各结构层的横粱和楼板中的主钢筋。然后对平面控制网进行检查、复核并测设，精度控制为：平面控制点之间的距离测量精度不应低于1/1万，矩形角度测设的误差不应大于±10〃。同时，要求施工单位注意控制点在结构和外墙施工期间的妥善保护。高层建筑施工的高程控制网为建筑场地内的一组水准点。待建筑物的基础和地坪层建造完成后，在首层墙上或柱上通过水准点测设“一米标高线”（标高为十1.000m）或“半米标高线”（标高为十0.500m）,作为向上各层测设设计高程Z用。监理工程师应首先检查建筑场地内的一组水准点（数量不少于3个），然后复核测设“一米标高线”或“半米标高线”是否符合要求。在高层建筑施工中，无论是平面控制点的垂直投影，还是高程传递，对所使用的仪器设备均有•定要求，监理T程师应了以控制。垂准仪可以用于各种楼层建筑物的平面控制点的垂直投影，而将经纬仪（加装直角目镜）用作控制点的垂直投影，一般适用于10层以下的建筑物。高程传递一般可采用钢卷尺垂宜丈量法和全站仪天顶测距法进行,对于精度要求高的超高层建筑应使用全站仪进行高程传递。各种仪器的使用技术要求应符合《工程测量规范》（GB50026-2007）的规定。四、如何做好建筑工程变形测量的监理工作建筑工程施工阶段的变形观测主要是建筑物的沉降观测O建筑物的沉降观测是根据基准点进行的，沉降观测的基准点是2〜3个埋设于建筑沉降影响范围以n外的水准点。基准点与沉降观测点不能相距太远，一般应在100m范围以内，在与城市水准点连测后，获得基准点的高程。两者之间的高差应经常用水准仪测量检核，以确证其高程的稳定性。在需进行沉降观测的建筑物上埋设沉降观测点，观测点一般是沿建筑物外围均匀布设，但在荷载有变化的部位、平面形状改变处、沉降缝两侧、有代表性的柱和基础上，应加设沉降观测点。监理工程师在审查、复核沉降观测时，首先应检查观测点的数量和位置是否能全面反映建筑物的沉降情况；检查观测点是否便于立水准尺进行观测并能够长期保存和不容易受到破坏；检查基准点的布设是否符合规定要求。然后再审查施工单位沉降观测的实施方案：包括审查所使用的测量设备和测量的精度控制、施工阶段沉降观测的周期和观测吋间。对于一般建筑,可在基础完工后或地下室砌完后开始观测；大型或局层建筑，可在基础垫层或基础底部完成后开始观测。观测次数与间隔吋间应视地基情况与加荷情况而定，民用建筑可每加高1〜5层观测一次；工业建筑可按不同施工阶段(如基坑冋填，妥装柱子和屋架，砌筑墙体，设备安装等)分别进行观测。如建筑物为均匀增高，应至少在荷载增加到25%、50%、75%和100%的时候各测一次。如遇施工过程中的暂时停工，在停工及重新开工时应各观测一次，另在停工期间，可每隔2〜3个月观测一次。最后应对施工单位每次沉降观测的数据进行检查复核并签署监理意见。在沉降观测中，观测吋间、方法和精度要求应严格参照《工程测量规范》(GB50026-2007)、《建筑变形测量规程》(JGJ8-2007)的有关条款要求。为了保证水准测量的精度，观测吋，视线长度一般不得超过50m,前、后视距离要尽量相等。五、结束语从以上的监理工作要点可以看出，测量监理工作是整个施工过程中不可缺少的重要环节，监理工程师要真正做到对施工工程质量进行全面监控，就必须重视和加强测量的监理工作，并贯穿于建筑工程施工阶段的始终。参考文献[1]白冰•论建筑施工工程的质量管理与控制[J]・现代管理科学,2003(12).[2]周继忠，蔡雪峰，聂小龙•高层建筑施工测量质量控制[J]•福建建筑，2005(2).[3]中华人民共和国国家标准，《工程测量规范》(GB50026-2007)北京：中华人民共和国建设部，2008.[4]肖n水秀•房屋建筑施工技术与质量控制探讨[J]•江西建材，2012(01).
