超完整的电镀废水印染废水处理方案

超完整的电镀废水印染废水处理方案

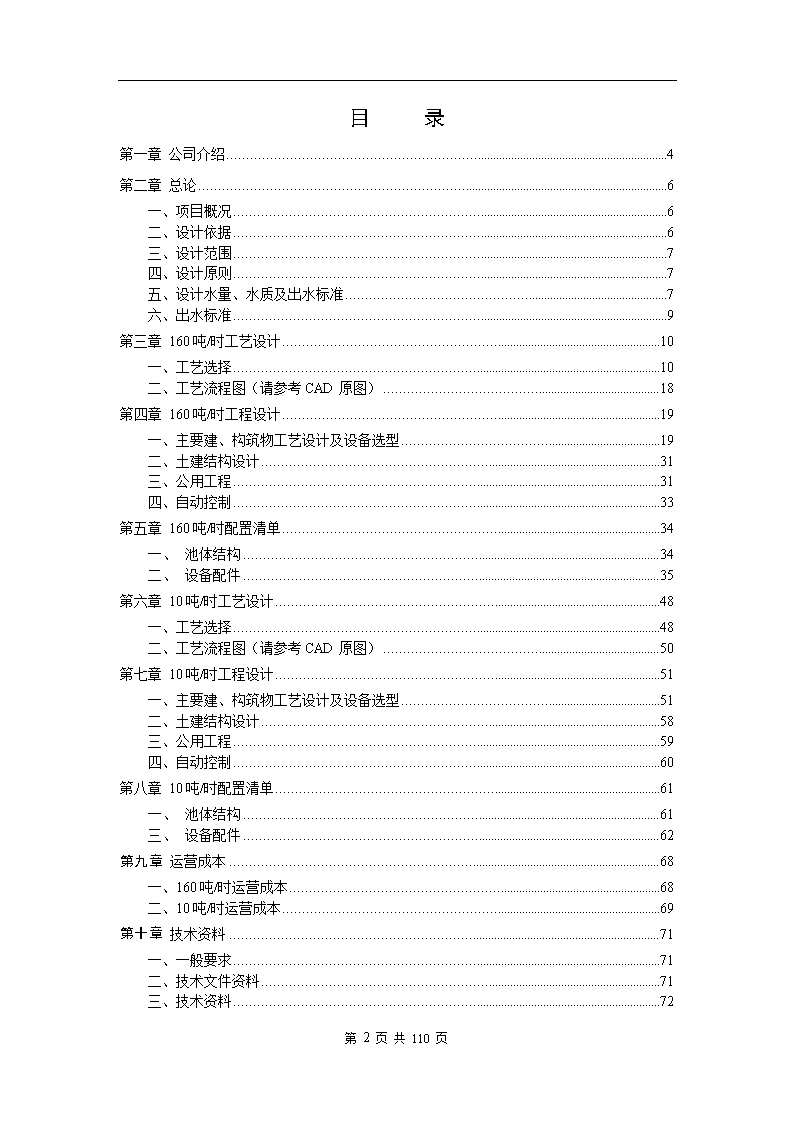

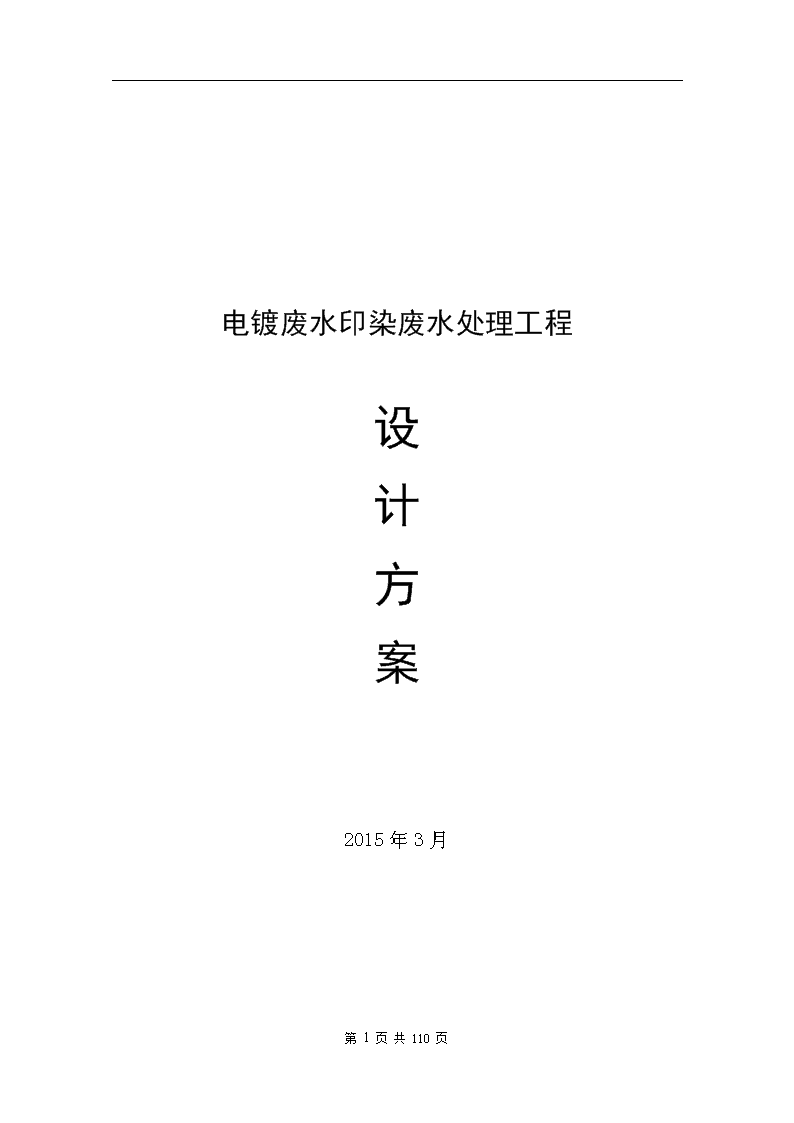

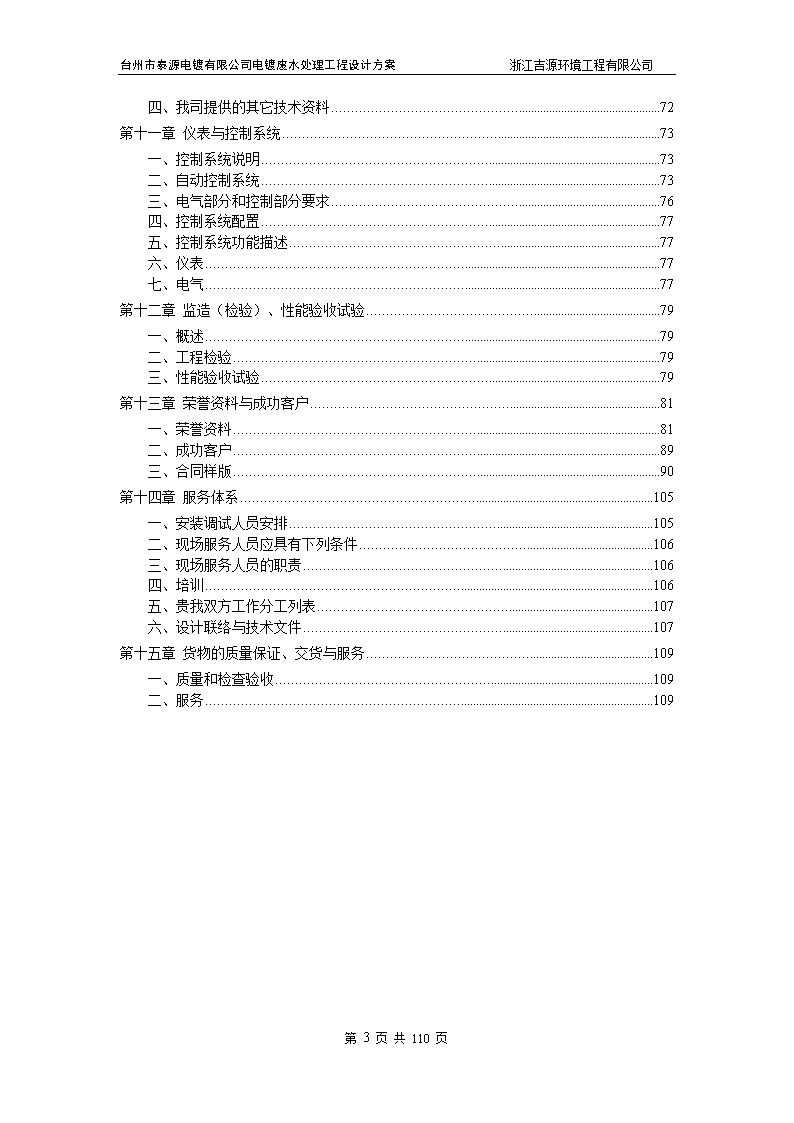

台州市泰源电镀有限公司电镀废水处理工程设计方案　　　　　　　　浙江吉源环境工程有限公司　　　　　　电镀废水印染废水处理工程设计方案2015年3月第1页共111页n台州市泰源电镀有限公司电镀废水处理工程设计方案　　　　　　　　浙江吉源环境工程有限公司　　　　　　目录第一章公司介绍4第二章总论6一、项目概况6二、设计依据6三、设计范围7四、设计原则7五、设计水量、水质及出水标准7六、出水标准9第三章160吨/时工艺设计10一、工艺选择10二、工艺流程图（请参考CAD原图）18第四章160吨/时工程设计19一、主要建、构筑物工艺设计及设备选型19二、土建结构设计31三、公用工程31四、自动控制33第五章160吨/时配置清单34一、池体结构34二、设备配件35第六章10吨/时工艺设计48一、工艺选择48二、工艺流程图（请参考CAD原图）50第七章10吨/时工程设计51一、主要建、构筑物工艺设计及设备选型51二、土建结构设计58三、公用工程59四、自动控制60第八章10吨/时配置清单61一、池体结构61三、设备配件62第九章运营成本68一、160吨/时运营成本68二、10吨/时运营成本69第十章技术资料71一、一般要求71二、技术文件资料71三、技术资料72第110页共110页n台州市泰源电镀有限公司电镀废水处理工程设计方案　　　　　　　　浙江吉源环境工程有限公司　　　　　　四、我司提供的其它技术资料72第十一章仪表与控制系统73一、控制系统说明73二、自动控制系统73三、电气部分和控制部分要求76四、控制系统配置77五、控制系统功能描述77六、仪表77七、电气77第十二章监造（检验）、性能验收试验79一、概述79二、工程检验79三、性能验收试验79第十三章荣誉资料与成功客户81一、荣誉资料81二、成功客户89三、合同样版90第十四章服务体系105一、安装调试人员安排105二、现场服务人员应具有下列条件106三、现场服务人员的职责106四、培训106五、贵我双方工作分工列表107六、设计联络与技术文件107第十五章货物的质量保证、交货与服务109一、质量和检查验收109二、服务109第110页共110页n第110页共110页n第二章总论一、项目概况**电子有限公司新厂区，位于安丘，始终专注于电声行业微型电声元器件和消费类电声产品的研发、制造和销售，主要产品包括微型麦克风、微型扬声器/受话器、蓝牙系列产品和便携式音频产品，广泛应用在移动通讯设备及其周边产品、笔记本电脑、个人数码产品和汽车电子等领域。经过持续的努力，公司已经由从事微型电声元器件制造和销售的单一业务企业，成长为业务涵盖微型电声元器件和消费类电声产品的声学整体解决方案提供商。由于生产过程中，将排放一定量的含有多种污染物物质的废水，因此，必须认真处理，并尽量回收利用，以减少或消除其对环境的污染。为贯彻落实国家环境保护方针政策，加强环境污染防治，严格执行“三同时”的要求，该公司特委托我公司进行生产废水处理工程设计方案的编制。受业主委托，我公司经现场踏勘并结合我公司在同类废水处理工程设计经验，编制本设计方案，供业主及有关部门领导决策。二、设计依据1、业主提供的有关水质、水量资料及处理要求；2、**电子有限公司新厂区现场勘测资料；3、《电镀废水治理设计规范》（GBJ136-90）；4、《污水排入城市下水道水质标准》（CJ343-2010）；5、《中华人民共和国环境保护法》；6、《通用用电设备配电设计规范》（GB50055-93）；7、《建筑地基基础设计规范》（GB50007-2002）；8、《混凝土结构设计规范》（GB50010-2002）；9、《低压配电装置及线路设计规范》（GB50054-95）；10、其它行业标准及相关设计规范。第110页共110页n三、设计范围本工程设计范围为污水处理工程区块（从调节池至排放口之间）的设备、建构筑物、电气、仪表、管道及安装等。1、废水集中处理区进水、排水、供水于废水处理区块外1m处与建设单位交接。供电在配电柜进电总线处交接。2、给排水范围：废水由甲方接入污水处理调节池，排水由乙方接至计量排放口。自来水由甲方接入废水处理区。3、消防、绿化、道路、自来水及照明系统由建设单位另行委托统一负责实施。四、设计原则1、贯彻执行国家现行的经济建设方针、政策，结合实际情况，充分利用现有的设施（设备）、水、电供应以及管理、技术、维修与运输等条件，合理选定方案，降低工程造价，减少建设投资，降低运行费用；2、本着切合实际、技术先进、经济合理、安全适用的原则，积极采用经过实践考验的先进成熟的新工艺、新技术、新设备，发挥整体技术优势，提高技术含量，完善节能措施；3、选用国内外先进、可靠、高效、成熟的设备，性能可靠、稳定的控制系统。4、因地制宜提高土地利用率，总平面布置做到合理、紧凑、美化环境并与其周围景观相协调；5、尽量采用先进的工艺技术，配套成熟的控制技术，减少工人的劳动强度，使污水处理工程操作管理方便，易维修；6、妥善处理处置污水处理过程中产生的污泥，避免造成二次污染。五、设计水量、水质及出水标准1、设计水量第110页共110页n各工艺水量的确定：根据歌尔生产废水的特点及处理工艺要求，拟将废水分为四大类：含磷废水、染色废水、综合废水、含镍废水等。（1）含磷废水：预计日产生含镍清洗废水10m3/h。主要污染因子为：pH、磷酸、CODCr等；（2）染色废水：预计日产生有机废水约40m3/h。主要污染因子为：铬配位偶氮系、酸性染料、糊精、乙酸钠、防菌剂等；（3）综合废水：预计产生清洗酸碱废水约100m3/h。主要污染因子为：氢氧化钠161脱脂剂硫酸硝酸磷酸等；（4）含镍废水：预计日产生含镍清洗废水10m3/h。主要污染因子为：pH、乙酸镍、CODCr等；含镍废水通过单独流程处理合格后直接排放。（5）染色废水通过单独脱色流程处理后与综合废水中和进行加药沉淀，再与含磷废水（含磷废水通过单独流程处理沉淀）进行生化后按约50%回收率进行回收。总水量的确定：根据上述分析，生产废水产生量Q=160m3/h。废水处理与生产同步，采用8小时三班制，则设计最大时处理能力为Q=160m3/h。2、设计进水水质进水水质情况如图所示：第110页共110页n六、出水标准本项目废水经处理后排放城市污水管网，根据有关规定，废水必须符合《电镀污染物排放标准》GB21900-2008表2标准。具体指标如表：表1-2污水排入城市下水道水质标准单位mg/l第110页共110页n第三章160吨/时工艺设计一、工艺选择1、含磷废水目前国内处理含磷废水的主要方法，包括沉淀法、吸附法和生物法，以及综述各种处理高浓度含磷废水的方法，包括传统的生物法、化学法和近年来新开发的电解法、钙法和SBR强化生物法等单一工艺法，以及絮凝沉降-粉煤灰吸附法、化学沉淀-混凝气浮-活性炭吸附法和陶瓷膜混凝反应法等。本系统除磷采用加钙除磷法。钙法除磷包含在沉淀法除磷中，化学沉析剂主要有铝离子、铁离子和钙离子，其中石灰和磷酸根生成的羟基磷灰石的平衡常数最大，除磷效果最好。投加石灰于含磷废水中，钙离子与磷酸根反应生成沉淀，反应如下：5Ca2++7OH-+3H2PO4-=Ca5(OH)(PO4)3↓+6H2O(1)副反应:Ca2++CO32-=CaCO3↓(2)由上述反应可知除磷效率取决于阴离子的相对浓度和pH值。由式(1)可知磷酸盐在碱性条件下与钙离子反应生成羟基磷酸钙，随着pH值增加反应趋于完全。当pH值大于10时除磷效果更好，可确保达到出水中磷酸盐的质量浓度<0.5mg/L的标准。反应(2)即钙离子与废水中的碳酸根反应生成碳酸钙，它对于钙法除磷非常重要，不仅影响钙的投量，同时生成的碳酸钙可作为增重剂，有助于凝聚而使污水澄清。本系统含磷废水在车间内单独收集，通过投加石灰深度反应后，再投加絮凝剂絮凝并设置沉淀池加以沉淀除磷。沉淀处理后注入生化池与其它废水合并作后续处理。含磷废水的处理工艺流程为：第110页共110页n石灰、酸碱絮凝剂、酸碱沉淀池絮凝池反应池含磷废水水解酸化池A2、染色废水染色污水：其特点是水质变化大，色度高，主要污染源是染料和各种助剂。由于选择的染料、助剂和染色工艺及设备的差异很大，污水水质变化很大。一般染色污水的碱性很强，染料本身的BOD很低，但COD却很高，染色污水中的许多物质不易被生物降解，单纯的生物处理，COD去除率仅为60~70%，脱色率也仅为50%左右。本系统染色废水在车间内单独收集，通过投加脱色剂进行脱色，再絮凝剂反应后汇入综合废水池进行酸碱调节与沉淀。染色废水的处理工艺流程为：絮凝剂、酸碱脱色剂、酸碱综合废水收集池反应池脱色池染色废水3、综合废水本系统综合废水主要表现为清洗含酸碱的综合废水，带少量油、腊。酸碱废水是废水处理时最常见的一种，废水处理要重点治理含有各种有害物质或重金属盐类。酸碱废水中，除含有酸碱外，常含有酸式盐、碱式盐以及其他无机物和有机物。第110页共110页n酸碱废水具有较强的腐蚀性，如不加治理直接排出，会腐蚀管渠和构筑物；排入水体,会改变水体的pH值,干扰，并影响水生生物的生长和渔业生产；排入农田，会改变土壤的性质，使土壤酸化或盐碱化，危害农作物；酸碱原料流失也是浪费。所以酸碱废水应尽量回收利用，或经过处理,使废水的pH值处在6～9之间,才能排入水体。酸碱废水处理的一般原则是：(1)高浓度酸碱废水，应优先考虑回收利用的废水处理法，根据水质、水量和不同工艺要求，进行厂区或地区性调度，尽量重复使用：如重复使用有困难，或浓度偏低，水量较大，可采用浓缩的废水处理法回收酸碱。(2)低浓度的酸碱废水，如酸洗槽的清洗水，碱洗槽的漂洗水，应进行中和废水处理。对于中和处理，应首先考虑以废治废的废水处理原则。如酸、碱废水相互中和或利用废碱(渣)中和酸性废水，利用废酸中和碱性废水。在没有这些条件时，可采用中和剂废水处理。本系统综合废水主要包含脱色后的染色废水和清洗酸碱废水，含有大量的酸或碱，主要表现为低浓度酸碱废水，欲将其去除，必须添加对应碱或酸进行中和。OH-+H+H2O综合废水水量较大，本方案采用在线控制，停留时间为5个小时，可避免生产负荷冲击。中和加入絮凝剂通过气浮机除油除腊，再经过沉淀池沉淀后与其它废水合并作后续处理。NaOH絮凝剂沉淀池气浮机絮凝池反应池综合废水水解酸化池A4、生化反应含磷废水、染色废水、综合废水通过各自处理后水解酸化+接触氧化+二沉池过滤的方式可确保废水达标排放标准。其反应原理为：第110页共110页n生化处理主要设置A级生化池（缺氧池）和O级生化池（好氧池）。混合后的污水进入A级池内，由于污水中有机物浓度较高，微生物处于缺氧状态，此时微生物为兼性微生物，它们将污水中有机氮转化为氨氮，同时利用有机碳源作为电子供体，将NO2--N、NO3--N转化为N2，而且还利用部分有机碳源和氨氮合成新的细胞物质。所以A级池不仅具有一定的有机物去除功能，减轻后续O级生化池的有机负荷，以利于硝化作用进行，而且依靠污水中的高浓度有机物，完成反硝化作用，最终消除氮的富营养化污染。经过A级池的生化作用，污水中仍有一定量的有机物和较高的氮氨存在，为使有机物进一步氧化分解，同时在碳化作用趋于完全的情况下，硝化作用能顺利进行，特设置O级生化池，O级生化池的处理依靠自养型细菌（硝化菌）完成，它们利用有机物分解产生的无机碳源或空气中的二氧化碳作为营养源，将污水中的氨氮转化为NO2--N、NO3--N。生化停留时间为15小时，处理工艺流程为：营养液排放或回收二沉池接触氧化池O水解酸化池A5、MBR系统膜生物反应器工艺（MBR工艺）是膜分离技术与生物技术有机结合的新型废水处理技术，也称膜分离活性污泥法。它是利用膜分离设备将生化反应池中的活性污泥和大分子有机物质截留住，水力停留时间（HRT）和污泥停留时间（SRT）可以分别控制，而难降解的物质在反应器中不断反应、降解。一方面，膜截留了反应池中的微生物，使用池中的活性污泥浓度大大增加，使降解污水的生化反应进行得更迅速更彻底，另一方面，由于膜的高过滤精度，保证了出水清澈透明从而省掉二沉池。因此，膜生物反应器工艺通过膜分离技术大大强化了生物反应器的功能。与传统的生物处理方法相比，具有生化效率高、抗负荷冲击能力强、出水水质稳定、占地面积小、排泥周期长、易实现自动控制等优点，是目前最有前途的废水处理新技术之一。第110页共110页nMBR工艺：MBR是膜分离技术与生物处理法的高效结合,其起源是用膜分离技术取代活性污泥法中的二沉池,进行固液分离。这种工艺不仅有效地达到了泥水分离的目的,而且具有污水三级处理传统工艺不可比拟的优点:（1）高效地进行固液分离,其分离效果远好于传统的沉淀池,出水水质良好,出水悬浮物和浊度接近于零,可直接回用,实现了污水资源化。（2）膜的高效截留作用,使微生物完全截留在生物反应器内,实现反应器水力停留时间(HRT)和污泥龄(SRT)的完全分离,运行控制灵活稳定。（3）由于MBR将传统污水处理的曝气池与二沉池合二为一,并取代了三级处理的全部工艺设施,因此可大幅减少占地面积,节省土建投资。（4）利于硝化细菌的截留和繁殖,系统硝化效率高。通过运行方式的改变亦可有脱氨和除磷功能。（5）由于泥龄可以非常长,从而大大提高难降解有机物的降解效率。（6）反应器在高容积负荷、低污泥负荷、长泥龄下运行,剩余污泥产量极低,由于泥龄可无限长,理论上可实现零污泥排放。（7）系统实现PLC控制,操作管理方便MBR特点：（1)对污染物的去除率高，抗污泥膨胀能力强，出水水质稳定可靠，出水中没有悬浮物;（2)膜生物反应器实现了反应器污泥龄STR和水力停留时间HRT的分别控制，因而其设计和操作大大简化;（3)膜的机械截留作用避免了微生物的流失，生物反应器内可保持高的污泥浓度，从而能提高体积负荷，降低污泥负荷，具有极强的抗冲击能力;（4)由于SRT很长，生物反应器又起到了“污泥硝化池”第110页共110页n的作用，从而显著减少污泥产量，剩余污泥产量低，污泥处理费用低;（5）由于膜的截流作用使SRT延长，营造了有利于增殖缓慢的微生物。如硝化细菌生长的环境，可以提高系统的硝化能力，同时有利于提高难降解大分子有机物的处理效率和促使其彻底的分解;（6)MBR曝气池的活性污泥不会随出水流失，在运行过程中，活性污泥会因进入有机物浓度的变化而变化，并达到一种动态平衡，这使系统出水稳定并有耐冲击负荷的特点;（7)较大的水力循环导致了污水的均匀混合，因而使活性污泥有很好的分散性，大大提高活性污泥的比表面积。MBR系统中活性污泥的高度分散是提高水处理的效果的又一个原因。这是普通生化法水处理技术形成较大的菌胶团所难以相比的;（8)膜生物反应器易于一体化，易于实现自动控制，操作管理方便;（9)MBR工艺省略了二沉池，减少占地面积。含磷废水、染色废水、综合废水通过二沉池过滤的方式可确保废水达标排放标准，本系统该部分的废水为150吨/时，回收利用和达标排放各占50%。酸碱回收点利用中间水池MBR系统5、含镍废水目前，对于含镍电镀废水的处理方法主要有化学法、离子交换法、蒸发浓缩法、吸附法、膜分离技术及生物法等。本系统含镍废水在车间内单独收集，通过酸碱调节后投加絮凝剂并设置沉淀工艺加以去除，沉淀处理后注入生化池进行生化后，再通过离子进行深度吸附，达到彻底去掉达标排放。第一：初步除镍，采用中和沉淀法处理，利用化学反应使废水第110页共110页n中的Ni2+形成氢氧化镍沉淀，然后再经固液分离装置去除沉淀物，从而达到去除镍及其它重金属的目的。如采用氢氧化钠调节pH值，根据废液中Ni2+的浓度，pH值＞9.2时，可使Ni2+浓度降低到1.2mg/L；pH值调至10～12时，Ni2+除去得更彻底。治理含镍废水可以用化学沉淀法，这种方法是用碳酸钠或氢氧化钠溶液等将废水中的镍离子沉淀出来，反应如下：2NiSO4+Na2CO3+2H2O===Ni（OH）·NiCO3+2NaHSO4为了便于液固分离，常需添加氯化铁等无机凝聚剂，从而在沉淀中混入大量的铁，故不能返回镀槽使用，含镍沉淀可以送冶炼厂使用，也可回用电解金属镍。第二：生化处理，主要设置A级生化池（缺氧池）和O级生化池（好氧池）。混合后的污进入A级池内，由于污水中有机物浓度较高，微生物处于缺氧状态，此时微生物为兼性微生物，它们将污水中有机氮转化为氨氮，同时利用有机碳源作为电子供体，将NO2--N、NO3--N转化为N2，而且还利用部分有机碳源和氨氮合成新的细胞物质。所以A级池不仅具有一定的有机物去除功能，减轻后续O级生化池的有机负荷，以利于硝化作用进行，而且依靠污水中的高浓度有机物，完成反硝化作用，最终消除氮的富营养化污染。经过A级池的生化作用，污水中仍有一定量的有机物和较高的氮氨存在，为使有机物进一步氧化分解，同时在碳化作用趋于完全的情况下，硝化作用能顺利进行，特设置O级生化池，O级生化池的处理依靠自养型细菌（硝化菌）完成，它们利用有机物分解产生的无机碳源或空气中的二氧化碳作为营养源，将污水中的氨氮转化为NO2--N、NO3--N。生化停留时间为15小时，处理工艺流程为：营养液排放或回收二沉池接触氧化池O水解酸化池A第三：深度除镍，含镍废水通过上述两级处理后再度使用除镍树脂进行吸附交换阳离子，镍离子一般使用螯合性离子交换树脂吸附,使用硫酸再生。第110页共110页n镀镍废水pH值一般约为6，为使交换阳离子后的废水能回用作清洗水，出水pH值不能太低。故无论弱酸还是强酸阳树脂处理镀镍废水，当废水含镍150mg/L以上时，能有效去除废水中Ni2+、Ca2+等阳离子。经交换处理后的废水无色透明，pH值在6～7范围内，可回用于镀镍漂洗水。阳树脂用工业硫酸钠或硫酸钠与氯化钠的混合液再生，洗脱液中含180～200g/L硫酸镍，可直接返回镀镍槽。含镍废水的处理工艺流程为：酸碱PAM/PAC水解酸化池A絮凝池反应池含镍废水活性碳过滤石英砂过滤中间水池接触氧化池O离子吸咐第110页共110页n二、工艺流程图（请参考CAD原图）第110页共110页n第四章160吨/时工程设计一、主要建、构筑物工艺设计及设备选型本工程主要建、构筑物包括：母液池、收集池、反应池、絮凝池、沉淀池、生化池、污泥浓缩池、综合机房等；主要设备包括：污水提升泵、搅拌机、风机、加药系统、污泥脱水设备等。1、母液池设计参数：各污水系统母液单独存置。结构形式：地下钢砼,内壁作防腐处理。各类污水母液池尺寸如下表：序号污水类型调节池尺寸有效容量m³/h备注1含磷废水母液池4.0×4.0×4.0602染色废水母液池5.0×1.0×4.0183综合废水母液池4.75×1×4.0154含镍废水母液池2.0×2.0×4.015配套设备：（1）气动隔膜泵型号：666120-344-C流量：Q＝4m3/h扬程：H＝12m数量：四台（每个系统各一台）（2）液位控制器数量：四台（与隔膜泵联动）第110页共110页n2、收集池设计参数：各污水收集系统单独设置调节池。结构形式：地下钢砼,内壁作防腐处理。各类污水收集池尺寸如下表：序号污水类型收集池尺寸有效容量m³/h停留时间1含磷废水收集池4.0×4.0×4.0505小时2染色废水收集池10.0×5.5×4.02005小时3综合废水收集池13.0×14.0×4.07005小时4含镍废水收集池4.0×4.0×4.0505小时配套设备：（1）含磷废水提升泵型号：KDS40VK-1流量：Q＝15m3/h扬程：H＝12m功率：N=0.75kw数量：两台（一用一备）（2）染色废水提升泵型号：KDS65VK-7.5流量：Q＝40m3/h扬程：H＝12m功率：N=5.5kw数量：两台（一用一备）（3）综合废水提升泵型号：KDS65VK-7.5流量：Q＝50m3/h扬程：H＝12m第110页共110页n功率：N=5.5kw数量：四台（三用一备）（4）含镍废水提升泵型号：KDS40VK-1流量：Q＝15m3/h扬程：H＝12m功率：N=0.75kw数量：两台（一用一备）（5）液位控制器数量：四台（与水泵联动）3、反应池结构形式：地下钢砼,内壁作防腐处理。各类污水反应池尺寸如下表：序号污水类型反应池尺寸有效容量m³/h停留时间1含磷废水反应池1.875×2.0×4.0101小时2染色废水脱色池5.0×2.25×4.0401小时3综合废水反应池13.0×3.0×4.01401小时4含镍废水反应池2.0×2.0×4.0101小时配套设备：（1）石灰投加泵型号：GM0120流量：100升/时数量：2套（一用一备）（2）PH计量泵第110页共110页n型号：GM0005流量：5升/时数量：4套（二用二备）（3）PH计量泵型号：GM0010流量：10升/时数量：2套（一用一备）（4）PH计量泵型号：GM0090流量：60升/时数量：2套（一用一备）（5）脱色剂计量泵型号：GM0025流量：15升/时数量：2套（一用一备）（6）反应池搅拌机型号：M2QA功率：2.2KW数量：2套（7）反应池搅拌机型号：M2QA功率：1.1KW第110页共110页n数量：2套（8）PH控制系统型号：PH221数量：5套4、絮凝池结构形式：地下钢砼,内壁作防腐处理。各类污水絮凝池尺寸如下表：序号污水类型絮凝池尺寸有效容量m³/h停留时间1含磷废水絮凝池1.875×2.0×4.0101小时2染色废水中和池4.75×2.25×4.0401小时3综合废水絮凝池13.0×3.0×4.01401小时4含镍废水絮凝池2.0×2.0×4.0101小时配套设备：（1）絮凝计量泵型号：GM0025流量：15升/时数量：4套（二用二备）（2）絮凝计量泵型号：GM0050流量：40升/时数量：2套（一用一备）第110页共110页n（3）絮凝计量泵型号：GM0170流量：170升/时数量：2套（一用一备）（4）絮凝搅拌机型号：M2QA功率：2.2KW数量：2套（5）絮凝搅拌机型号：M2QA功率：1.1KW数量：2套5、沉淀池结构形式：地下钢砼,内壁作防腐处理。各类污水沉淀池尺寸如下表：序号污水类型沉淀池尺寸有效容量m³/h停留时间1含磷废水沉淀池4.0×4.0×4.0505小时2综合废水沉淀池13.0×14.0×4.07005小时3综合废水二沉池10.0×20.0×4.07505小时4含镍废水沉淀池4.0×4.0×4.0505小时5含镍废水二沉池4.0×4.0×4.0505小时第110页共110页n配套设备：（1）污泥泵型号：KDS50VK-3流量：Q＝30m3/h扬程：H＝12m功率：N=2.15kw数量：4台（二用二备）（2）污泥泵型号：KDS40VK-1/2流量：Q＝4m3/h扬程：H＝12m功率：N=0.37kw数量：6台（三用三备）（3）活性污泥回流泵型号：KDS65VK-7.5流量：Q＝50m3/h扬程：H＝12m功率：N=5.5kw数量：4台（三用一备）（4）活性污泥回流泵型号：KDS40VK-1流量：Q＝10m3/h扬程：H＝12m功率：N=0.75kw数量：2台（一用一备）6、水解酸化池A结构形式：地下钢砼,内壁作防腐处理。各类污水水解酸化池尺寸如下表：序号污水类型水解酸化池尺寸有效容量m³/h停留时间第110页共110页n1综合废水水解酸化池13.0×16.0×4.58406小时2含镍废水水解酸化池4.0×4.0×4.0606小时配套设备：（1）曝气系统管道：DN80/PVC曝气头：微孔爆气/PVC+橡胶填料及支架材质：碳钢#12（2）营养液计量泵型号：GM0025流量：25升/时数量：2套（一用一备）6、接触氧化池O结构形式：地下钢砼,内壁作防腐处理。各类污水水解酸化池尺寸如下表：序号污水类型接解氧化池尺寸有效容量m³/h停留时间1综合废水接触氧化池13.0×25.0×4.512609小时2含镍废水接触氧化池5.0×5.0×4.0909小时配套设备：（1）罗茨风机风量：9.16m³/min风压：4M/S数量：6台（五用一备）第110页共110页n（2）罗茨风机风量：3.33m³/min风压：4M/S数量：2台（一用一备）（3）曝气系统管道：DN80/PVC曝气头：微孔爆气/PVC+橡胶填料及支架材质：碳钢#127、MBR系统池设计参数：有效容积：V＝760m3池深：H=4.0m土建外形尺寸：L×B×H＝20.0×10.0×4.0m结构形式：地下钢砼,内壁作防腐处理。数量：1个配套设备：（1）罗茨风机风量：9.16m³/min风压：4M/S数量：6台（五用一备）（2）曝气系统管道：DN80/PVC曝气头：微孔爆气/PVC+橡胶填料及支架第110页共110页n材质：碳钢#128、含镍废水中间水池设计参数：有效容积：V＝15m3有效水深：H=4.0m土建外形尺寸：L×B×H＝4.0×1.0×4.0m结构形式：地下钢砼,内壁作防腐处理。数量：1个配套设备：（1）PH计量泵型号：GM0005流量：5升/时数量：2套（一用一备）（2）PH控制系统型号：PH221数量：1套9、综合废水中间水池设计参数：有效容积：V＝220m3有效水深：H=4.0m土建外形尺寸：L×B×H＝10.0×6.0×4.0m结构形式：地下钢砼,内壁作防腐处理。数量：1个配套设备：第110页共110页n（1）PH计量泵型号：GM0050流量：50升/时数量：2套（一用一备）（2）PH控制系统型号：PH221数量：1套10、综合废水污泥池设计参数：有效容积：V＝60m3有效水深：H=4.0m土建外形尺寸：L×B×H＝4.0×4.0×4.0m结构形式：地下钢砼,内壁作防腐处理。数量：1个配套设备：（1）隔膜泵型号：666120-334-C流量：Q＝4m3/h扬程：H＝12m数量：四台（二用二备）（2）板框压力机型号：XMU40/800-B参数：40平方数量：2台第110页共110页n11、含镍废水污泥池设计参数：有效容积：V＝15m3有效水深：H=4.0m土建外形尺寸：L×B×H＝2.0×2.0×4.0m结构形式：地下钢砼,内壁作防腐处理。数量：1个配套设备：（1）隔膜泵型号：666120-334-C流量：Q＝4m3/h扬程：H＝12m数量：二台（一用一备）（2）板框压力机型号：XMU10/630-B参数：10平方数量：1台12、加药间尺寸：L(m)×B(m)=10.0×10.0m结构形式：砖混结构数量：1座13、事故应急池考虑车间事故排放的可能性，本方案设事故应急池一座外形尺寸：B´L´H=10.0´9.0´4.0m第110页共110页n二、土建结构设计1、建筑设计废水处理区块内建筑物为综合机房一座；主要有加药间、压滤机间、风机房化验室及操作间等采用轻钢结构。综合机房按二级耐火等级设计，采用侧窗通风采光，并辅以适当的人工照明。装饰按照《城市污水处理厂附属建筑和附属设备设计标准》（CJJ31-89）中有关规定进行。2、结构设计污水处理构筑物均为蓄水构筑物，采用防水整体现浇钢砼结构。3、主要工程材料（1）砖选用Mu7.5。（2）砂浆选用。基础以下M5水泥砂浆，基础以上M5混合砂浆。（3）混凝土。建筑物选用C20砼；道路、地坪选用C15，垫层C10；构筑物采用C25砼，部分构筑物应掺入FN-M砼膨胀剂。抗渗标号S≥6。（4）钢材。采用Ⅰ(Φ)级、Ⅱ(Φ)级钢，电焊条用E43、E50。（5）所有砼用砂石均应洗净，剔除泥木草根杂物，级配合理。（6）石灰采用纯净块灰并预先化浆待用。三、公用工程1、电气本项目电机功率统计如表3-1表：3-1设备电机功率统计表序号设备名称额定功率（kw）数量装机总功率（kw）最大使用功率（kw）备注1.气动隔膜泵0.374台1.481.482.提升泵0.754台3.01.52用2备第110页共110页n1.提升泵5.56台3127.55用1备2.石灰投加机2.21台2.22.23.计量泵0.2522台5.52.7511用11备4.搅拌机1.14台4.44.955.搅拌机2.24台8.88.86.溶药搅拌机0.5510台5.55.57.溶药搅拌机1.12台2.22.28.罗茨风机1112台13211010用2备9.罗茨风机42台841用1备10.气浮机19.61台19.619.611.空压机32台631用1备12.反洗泵5.53台16.511.02用1备13.抽水泵3.02台6.03.01用1备14.排放泵5.53台16.511.02用1备15.中水回用泵5.53台16.511.02用1备16.压滤隔膜泵0.376台2.221.113用3备17.污泥回流泵5.54台2216.53用1备18.污泥回流泵0.752台1.50.751用1备19.污泥泵2.154台8.64.32用2备20.污泥泵0.372台2.221.113用3备21.压滤机5.02台10.05.01用1备22.压滤机1.11台1.11.123.其它用电3.03.03.024.合计261.8电源由业主以电压等级为380V/220V接至现场电控柜，本项目设备总装机容量261.8Kw。配电线路从中控室以放射式配电至回收场地内其它用电区。动力设备保护按厂内现有系统，接地电阻≤10Ω。电控室设配电柜两台，水泵、压滤机在控制室控制，并结合现场控制。2、给排水给水利用厂区自来水，用DN40自来水管接入，主要用于溶药水、压滤机用水及操作工第110页共110页n生活用水。排水接入本工程调节池内。雨水直接或沿道路排入厂区雨水管。3、劳动定员本工程劳动定员11人，其中操作人员7人，技术管理人员4人。四、自动控制1、控制仪器仪表本项目主要的控制仪器仪表有：液位控制器8套，与水泵联动，通过高低液位信号输出控制泵的启闭；pH计7套，通过pH与酸碱加药泵的联动，控制酸碱的加药量；镍在线监测仪1套；另外还有热电保护防止电流过载等。2、自动控制设计自控体系由两个系统组成：集中控制系统和现场就地控制系统。集中控制系统设在中央控制室，它接受现场传回的信号及数据（如pH值等），通过PLC对各工艺参数进行处理，协调管理现场执行器，可遥控现场重要设备，并可设置报警区域。现场就地控制主要为动力设备控制（如水泵等），可根据操作者指令随时进行手动操作，实现快速反应。第110页共110页n第五章160吨/时配置清单一、池体结构序号名称规格（M）有效容量（M3）材质备注1.含磷废水母液池4.0×4.0×4.060钢砼结构2.染色废水母液池5.0×1.0×4.018钢砼结构3.综合废水母液池4.75×1×4.015钢砼结构4.含镍废水母液池2.0×2.0×4.015钢砼结构5.含磷废水收集池4.0×4.0×4.050钢砼结构停留5小时6.染色废水收集池10.0×5.5×4.0200钢砼结构停留5小时7.综合废水收集池13.0×14.0×4.0700钢砼结构停留5小时8.含镍废水收集池4.0×4.0×4.050钢砼结构停留5小时9.含磷废水反应池1.875×2.0×4.010钢砼结构停留1小时10.染色废水脱色池5.0×2.25×4.040钢砼结构停留1小时11.综合废水反应池13.0×3.0×4.0140钢砼结构停留1小时12.含镍废水反应池2.0×2.0×4.010钢砼结构停留1小时13.含磷废水絮凝池1.875×2.0×4.010钢砼结构停留1小时14.染色废水中和池4.75×2.25×4.040钢砼结构停留1小时15.综合废水絮凝池13.0×3.0×4.0140钢砼结构停留1小时16.含镍废水絮凝池2.0×2.0×4.010钢砼结构停留1小时17.含磷废水沉淀池4.0×4.0×4.050钢砼结构停留5小时18.综合废水沉淀池13.0×14.0×4.0700钢砼结构停留5小时19.综合废水二沉池10.0×20.0×4.0750钢砼结构停留5小时20.含镍废水沉淀池4.0×4.0×4.050钢砼结构停留5小时21.含镍废水二沉池4.0×4.0×4.050钢砼结构停留5小时第110页共110页n1.综合废水水解酸化池13.0×16.0×4.5840钢砼结构停留6小时2.含镍废水水解酸化池4.0×4.0×4.060钢砼结构停留6小时3.综合废水接触氧化池13.0×25.0×4.51260钢砼结构停留9小时4.含镍废水接触氧化池5.0×5.0×4.090钢砼结构停留9小时5.MBR系统池10.0×20.0×4.0760钢砼结构6.综合废水中间水池10.0×6.0×4.0220钢砼结构7.含镍废水中间水池4.0×1.0×4.015钢砼结构8.综合废水污泥池4.0×4.0×4.060钢砼结构9.含镍废水污泥池2.0×2.0×4.015钢砼结构10.事故池10.0×9.0×4.0260钢砼结构停留2小时11.标排口0.5×0.5×4.0m砖混结构12.零星土建平台、扶梯等13.预埋件14.工程防腐非标1项环氧树脂三布五油说明：本方案未包含道路、绿化、照明及特殊的基坑维护费用，综合机房由业主自行考虑；二、设备配件含磷系统序号设备名称型号参数单位数量品牌1（料仓）石灰自动投加机JYG-1000-200功率：1.2kW制备能力：200L/h套1沃尔奇　2气动隔膜泵666120-344-C口径：DN25流量：4T/h扬程：12m台1英格索兰第110页共110页n3废水提升泵KDS40VK-1口径：DN40流量：15T/h扬程：10m台2国宝4石灰投加泵GM0120流量：100L/h变频台2米顿罗5ph1监测电极DPC3K2A测量范围：0-14精度：0.1套1哈希6ph1显示仪pH221测量范围：0-14精度：0.1套1哈希7ph2监测电极DPC3K2A测量范围：0-14精度：0.1套1哈希8ph2显示仪pH221测量范围：0-14精度：0.1套1哈希9ph调节计量泵GM0005流量：5L/h变频台2米顿罗10反应池搅拌机M2BAX80M2D功率：1.1kW电压：380V套1ABB11絮凝池搅拌机M2BAX80M2D功率：1.1kW电压：380V套1ABB12絮凝剂计量泵GM0025流量：15L/h压力：5bar台2米顿罗13泡药桶MC-1000材质：PE个3沃尔奇　14过滤器配套泡药桶不锈钢套3沃尔奇　15安全阀配套泡药桶铜套3沃尔奇　16脉冲阻尼器配套泡药桶铜套3沃尔奇　17压力表配套泡药桶不锈钢套3沃尔奇　18释压阀配套泡药桶PVC套3沃尔奇　19管道与阀件配套泡药桶PVC套3沃尔奇　20液位开关配套泡药桶PVC套3沃尔奇　21控制箱配套泡药桶碳钢套3沃尔奇　22支架与平台配套泡药桶钢材套3沃尔奇　第110页共110页n23泡药桶搅拌机M2BAX71M2D功率：0.55kW电压：380V台3ABB24沉淀池填料非标规格：1×1m安装：70%m³15沃尔奇　25污泥泵KDS25VK-1/2口径：DN25流量：4T/h台2国宝26设备支架非标钢材批1沃尔奇　27设备角架非标钢材批1沃尔奇　28液位开关标准PVC批1沃尔奇　29管道非标PVC批1金德30法兰非标PVC批1金德31阀门、管件非标PVC批1金德染色废水序号设备名称型号参数单位数量品牌32气动隔膜泵666120-344-C口径：DN25流量：4T/h扬程：12m台1英格索兰33废水提升泵KDS65VK-7.5口径：DN80流量：50T/h台2国宝34调节ph3计量泵GM0010流量：10L/h变频台2米顿罗35ph3监测电极DPC3K2A测量范围：0-14精度：0.1套1哈希36ph3显示仪pH221测量范围：0-14精度：0.1套1哈希37脱色池搅拌机M2BAX90L2A功率：2.2kW电压：380V套1ABB38脱色剂计量泵GM0050流量：40L/h台2米顿罗39絮凝池搅拌机M2BAX90L2A功率：2.2kW电压：380V套1ABB40絮凝剂计量泵GM0050流量：40L/h台2米顿罗第110页共110页n41管道流量计LDG-MK管径：DN50信号：4-20mA套1沃尔奇　42泡药桶MC-3000PE=3000L个2沃尔奇　43过滤器配套泡药桶不锈钢套2沃尔奇　44安全阀配套泡药桶铜套2沃尔奇　45脉冲阻尼器配套泡药桶铜套2沃尔奇　46压力表配套泡药桶不锈钢套2沃尔奇　47释压阀配套泡药桶PVC套2沃尔奇　48管道与阀件配套泡药桶PVC套2沃尔奇　49液位开关配套泡药桶PVC套2沃尔奇　50控制箱配套泡药桶碳钢套2沃尔奇　51支架与平台配套泡药桶钢材套2沃尔奇　52泡药桶搅拌机M2BAX71M2D功率：0.55kW电压：380V台2ABB53设备支架非标钢材批1沃尔奇　54设备角架非标钢材批1沃尔奇　55液位开关标准PVC批1沃尔奇　56管道非标PVC批1金德57法兰非标PVC批1金德58阀门、管件非标PVC批1金德综合废水序号设备名称型号参数单位数量品牌第110页共110页n59气动隔膜泵666120-344-C口径：DN25流量：4T/h扬程：12m台1英格索兰60废水提升泵KDS65VK-7.5口径：DN80流量：50T/h台4国宝61ph5控制计量泵GM0090流量：60L/h变频台2米顿罗62ph5监测电极DPC3K2A测量范围：0-14精度：0.1套1哈希63ph5显示仪pH221测量范围：0-14精度：0.1套1哈希64反应池搅拌机M2BAX90L2A功率：2.2kW电压：380V套1ABB65管道流量计LDG-MK管径：DN150信号：4-20mA套1沃尔奇　66絮凝池搅拌机M2BAX90L2A功率：2.2kW电压：380V套1ABB67絮凝剂计量泵GM0170流量：170L/h台2米顿罗68气浮机RQQF-150流量：150T/h台1沃尔奇69刮渣机RQQF-150配套配套台1沃尔奇70溶气罐RQQF-150配套配套个1沃尔奇71压力表1.6MPa配套个2舜寰72控制阀RQQF-150配套配套个3沃尔奇73清水泵RQQF-150配套配套个1沃尔奇74空压机V-0.36/7功率：3.0kW台2配套75沉淀池填料非标规格：1×1mm³185沃尔奇　76泡药桶MC-5000PE=5000L个2沃尔奇　77过滤器配套泡药桶不锈钢套2沃尔奇　78安全阀配套泡药桶铜套2沃尔奇　第110页共110页n79脉冲阻尼器配套泡药桶铜套2沃尔奇　80压力表配套泡药桶不锈钢套2沃尔奇　81释压阀配套泡药桶PVC套2沃尔奇　82管道与阀件配套泡药桶PVC套2沃尔奇　83液位开关配套泡药桶PVC套2沃尔奇　84控制箱配套泡药桶碳钢套2沃尔奇　85支架与平台配套泡药桶钢材套2沃尔奇　86泡药桶搅拌机M2BAX80M2D功率：1.1kW电压：380V台2ABB87营养液添加泵GM0025流量：25L/h台2米顿罗88A池填料非标规格：DN150㎡380沃尔奇　89穿孔曝气管非标材质：PVC管径：DN63根20金德90O池填料非标规格：1×1mm³590沃尔奇　91生化曝气系统微孔爆气头规格：DN215材质：PVC+橡胶套1300沃尔奇　92罗茨风机YRS-125风量：9.16m³/min风压：4m台6金丰93二沉池填料非标规格：1×1mm³185沃尔奇　94泡药桶MC-1000PE=1000L个1沃尔奇　95过滤器配套泡药桶不锈钢套1沃尔奇　96安全阀配套泡药桶铜套1沃尔奇　97脉冲阻尼器配套泡药桶铜套1沃尔奇　98压力表配套泡药桶不锈钢套1沃尔奇　第110页共110页n99释压阀配套泡药桶PVC套1沃尔奇　100管道与阀件配套泡药桶PVC套1沃尔奇　101液位开关配套泡药桶PVC套1沃尔奇　102控制箱配套泡药桶碳钢套1沃尔奇　103支架与平台配套泡药桶钢材套1沃尔奇　104泡药桶搅拌机M2BAX71M2D功率：0.55kW电压：380V台1ABB105压滤机XMU40/800-B过滤面积：40㎡滤板数量：48块台2沃尔奇　106压滤隔膜泵666120-344-C口径：DN25流量：4T/h台4英格索兰107污泥泵KDS25VK-1/2口径：DN25流量：4T/h台2国宝108污泥泵KDS50VK-3口径：DN50流量：30T/h台4国宝109活性污泥回流泵KDS65VK-7.5口径：DN80流量：50T/h台4国宝110MBR-A填料非标规格：DN150㎡100沃尔奇　111穿孔曝气管非标材质：PVC管径：DN63根6金德112MBR膜处理部分RMBR120-100材质：PVDF流量：18L/㎡组10三菱113微孔曝气系统微孔爆气头规格：DN215材质：PVC+橡胶套550沃尔奇　114罗茨风机YRS-125风量：9.16m³/min风压：4m台6金丰115反冲洗泵KDS65VK-7.5流量：45T/h扬程：20m台3国宝116在线清洗系统VOL3000-200加药量：200L/h套2沃尔奇　117清洗箱VOL30003000套2沃尔奇　118清洗泵VOL200200L/h套2沃尔奇　第110页共110页n119抽水泵KDS65VP-3流量：36T/h吸程：10m台6国宝120ph7监测电极DPC3K2A测量范围：0-14精度：0.1套1哈希121ph7显示仪pH221测量范围：0-14精度：0.1套1哈希122PH7调节计量泵GM0050流量：50L/h变频台2米顿罗123达标排放泵KDS65VK-7.5口径：DN80流量：45T/h台3国宝124中水回用泵KDS65VK-7.5口径：DN80流量：45T/h台3国宝125设备支架非标钢材批1沃尔奇　126设备角架非标钢材批1沃尔奇　127液位开关标准PVC批1沃尔奇　128管道非标PVC批1金德129法兰非标PVC批1金德130阀门、管件非标PVC批1金德含镍废水序号设备名称型号参数数量数量品牌131气动隔膜泵666120-344-C口径：DN25流量：4T/h台1英格索兰132废水提升泵KDS40VK-1口径：DN50流量：15T/h台2国宝133ph4控制计量泵GM0005流量：5L/h变频台2米顿罗134ph4监测电极DPC3K2A测量范围：0-14精度：0.1套1哈希135ph4显示仪pH221测量范围：0-14精度：0.1套1哈希136反应池搅拌机M2BAX80M2D功率：1.1kW电压：380V套1ABB第110页共110页n137管道流量计LDG-MK管径：DN150套1沃尔奇　138絮凝池搅拌机M2BAX80M2D功率：1.1kW电压：380V套1ABB139絮凝剂计量泵GM0025流量：15L/h压力：5bar台2米顿罗140泡药桶MC-1000PE=1000L个2沃尔奇　141过滤器配套泡药桶不锈钢套2沃尔奇　142安全阀配套泡药桶铜套2沃尔奇　143脉冲阻尼器配套泡药桶铜套2沃尔奇　144压力表配套泡药桶不锈钢套2沃尔奇　145释压阀配套泡药桶PVC套2沃尔奇　146管道与阀件配套泡药桶PVC套2沃尔奇　147液位开关配套泡药桶PVC套2沃尔奇　148控制箱配套泡药桶碳钢套2沃尔奇　149支架与平台配套泡药桶钢材套2沃尔奇　150泡药桶搅拌机M2BAX71M2D功率：0.55kW电压：380V台2ABB151A池填料系统非标规格：DN150㎡15沃尔奇　152穿孔曝气管非标材质：PVC管径：DN63根2金德153O池填料非标规格：1×1mm³25沃尔奇　154生化曝气系统微孔爆气头规格：DN215材质：PVC+橡胶套70沃尔奇　155罗茨风机YRS-80风量：3.33m³/min风压：4m台2金丰156泡药桶MC-1000PE=1000L个1沃尔奇　第110页共110页n157过滤器配套泡药桶不锈钢套1沃尔奇　158安全阀配套泡药桶铜套1沃尔奇　159脉冲阻尼器配套泡药桶铜套1沃尔奇　160压力表配套泡药桶不锈钢套1沃尔奇　161释压阀配套泡药桶PVC套1沃尔奇　162管道与阀件配套泡药桶PVC套1沃尔奇　163液位开关配套泡药桶PVC套1沃尔奇　164控制箱配套泡药桶碳钢套1沃尔奇　165支架与平台配套泡药桶钢材套1沃尔奇　166泡药桶搅拌机M2BAX71M2D功率：0.55kW电压：380V台1ABB167沉淀池配件非标规格：1×1mm³15沃尔奇　168污泥泵KDS40VK-1/2口径：DN32流量：4T/h台4国宝169活性污泥回流泵KDS40VK-1口径：DN32流量：4T/h台2国宝170隔膜泵666120-344-C口径：DN25流量：4T/h台2英格索兰171压滤机XMU10/630-B过滤面积：10㎡滤板数量：16块台1沃尔奇　172ph6监测电极DPC3K2A测量范围：0-14精度：0.1套1哈希173ph6显示仪pH221测量范围：0-14精度：0.1套1哈希174ph6控制计量泵GM0005流量：6L/h变频台2米顿罗175石英砂过滤罐1200*2500mmQ=10吨/时套2沃尔奇176气动阀DN50不锈钢套2上海力天第110页共110页n177排气阀DN25不锈钢套2上海力天178进气阀DN25不锈钢套2上海力天179石英砂2-8mm颗粒状公斤2800沃尔奇180活性碳过滤器1200*2500mmQ=10吨/时套2沃尔奇181气动阀DN50不锈钢套2上海力天182排气阀DN25不锈钢套2上海力天183进气阀DN25不锈钢套2上海力天184活性碳碘值：600-800颗粒状公斤1400沃尔奇185镍在线监测仪DCT-TNi测量范围：0-2台1点创186离子交换罐1000*2500mmQ=10吨/时套2沃尔奇187气动阀DN50不锈钢套2上海力天188排气阀DN25不锈钢套2上海力天189进气阀DN25不锈钢套2上海力天190除镍树脂螯合性球状颗粒升1500罗门哈斯191再生系统一泵一箱Q=8吨/时套1沃尔奇192再生药箱配套PE-1000套1沃尔奇193再生泵配套不锈钢套1沃尔奇194设备支架非标钢材批1沃尔奇　195设备角架非标钢材批1沃尔奇　196液位开关标准PVC批1沃尔奇　第110页共110页n197管道非标PVC批1金德198法兰非标PVC批1金德199阀门、管件非标PVC批1金德电控系统序号设备名称型号材质数量数量品牌200电控装置非标碳钢批1沃尔奇　201PLCS7-300ABS套1西门子202触摸屏10寸液晶屏套1西门子203上位机标准套1联想204主机双核套1联想205显示器17寸套1联想206漏电开关标准ABS批1施耐德207继电器标准ABS批1施耐德208线槽标准ABS批1正泰209电缆桥架标准ABS批1正泰210其它电器标准ABS批1正泰211指示灯标准ABS批1正泰212电缆电线标准铜批1金环宇213液位开关标准PVC批1沃尔奇　214阀门、开关非标PVC批1沃尔奇　第110页共110页n215气管非标钢批1沃尔奇　216保温材料非标珍珠棉批1沃尔奇　第110页共110页n第六章10吨/时工艺设计一、工艺选择1、RO浓缩废水RO浓缩废水中主要含盐类物质，主要处理工艺为加药反应再絮凝沉淀，单独处理后与综合废水合并作后续处理。絮凝剂NaHSO4水解酸化池A沉淀池絮凝池反应池RO浓缩废水2、综合废水综合废水主要包含母液废水和清洗酸碱废水，含有大量的酸或碱，欲将其去除，必须添加对应碱或酸。OH-+H+H2O综合废水水量较大，本方案采用在线控制，停留时间为5个小时，可避免生产负荷冲击。中和反应后加入絮凝剂进行沉淀与RO浓缩废水合并作后续处理。NaOH絮凝剂水解酸化池A沉淀池絮凝池反应池综合废水3、生化反应RO浓缩废水、综合废水通过各自处理后水解酸化+接触氧化+二沉池过滤的方式可确保废水达标排放标准。其反应原理为：第110页共110页n生化处理主要设置A级生化池（缺氧池）和O级生化池（好氧池）。混合后的污进入A级池内，由于污水中有机物浓度较高，微生物处于缺氧状态，此时微生物为兼性微生物，它们将污水中有机氮转化为氨氮，同时利用有机碳源作为电子供体，将NO2--N、NO3--N转化为N2，而且还利用部分有机碳源和氨氮合成新的细胞物质。所以A级池不仅具有一定的有机物去除功能，减轻后续O级生化池的有机负荷，以利于硝化作用进行，而且依靠污水中的高浓度有机物，完成反硝化作用，最终消除氮的富营养化污染。经过A级池的生化作用，污水中仍有一定量的有机物和较高的氮氨存在，为使有机物进一步氧化分解，同时在碳化作用趋于完全的情况下，硝化作用能顺利进行，特设置O级生化池，O级生化池的处理依靠自养型细菌（硝化菌）完成，它们利用有机物分解产生的无机碳源或空气中的二氧化碳作为营养源，将污水中的氨氮转化为NO2--N、NO3--N。生化停留时间为15小时，处理工艺流程为：营养液排放或回收二沉池接触氧化池O水解酸化池A第110页共110页n二、工艺流程图（请参考CAD原图）第110页共110页n第七章10吨/时工程设计一、主要建、构筑物工艺设计及设备选型本工程主要建、构筑物包括：母液池、收集池、反应池、絮凝池、沉淀池、生化池、污泥浓缩池、综合机房等；主要设备包括：污水提升泵、搅拌机、风机、加药系统、污泥脱水设备等。1、母液池设计参数：各污水系统母液单独存置。结构形式：地下钢砼,内壁作防腐处理。各类污水母液池尺寸如下表：序号污水类型调节池尺寸有效容量m³/h备注1综合废水母液池1.0×2.0×4.06配套设备：（1）气动隔膜泵型号：666120-344-C流量：Q＝4m3/h扬程：H＝12m数量：1台（2）液位控制器数量：1台（与隔膜泵联动）2、收集池设计参数：各污水收集系统单独设置调节池。第110页共110页n结构形式：地下钢砼,内壁作防腐处理。各类污水收集池尺寸如下表：序号污水类型收集池尺寸有效容量m³/h停留时间1RO浓缩废水收集池1.0×3.0×4.0105小时2综合废水收集池4.0×3.0×4.0405小时配套设备：（1）RO浓缩废水提升泵型号：KDS40VK-1流量：Q＝15m3/h扬程：H＝12m功率：N=0.75kw数量：两台（一用一备）（2）综合废水提升泵型号：KDS40VK-1流量：Q＝15m3/h扬程：H＝12m功率：N=0.75kw数量：两台（一用一备）（3）液位控制器数量：3台（与水泵联动）3、反应池结构形式：地下钢砼,内壁作防腐处理。各类污水反应池尺寸如下表：序号污水类型反应池尺寸有效容量m³/h停留时间1RO浓缩废水反应池1.0×1.0×4.021小时2综合废水反应池1.0×2.5×4.081小时第110页共110页n配套设备：（1）加药泵型号：GM0005流量：5升/时数量：2套（一备一用）（2）PH计量泵型号：GM0005流量：5升/时数量：2套（一备一用）（3）PH计量泵型号：GM0010流量：10升/时数量：4套（二备二用）（4）反应池搅拌机型号：M2QA功率：1.1KW数量：2套（5）PH控制系统型号：PH221数量：2套第110页共110页n4、絮凝池结构形式：地下钢砼,内壁作防腐处理。各类污水絮凝池尺寸如下表：序号污水类型絮凝池尺寸有效容量m³/h停留时间1RO浓缩废水絮凝池1.0×1.0×4.021小时2综合废水絮凝池1.0×2.5×4.081小时配套设备：（1）絮凝计量泵型号：GM0005流量：5升/时数量：2套（一备一用）（2）絮凝计量泵型号：GM0010流量：10升/时数量：2套（一备一用）（3）絮凝搅拌机型号：M2QA功率：1.1KW数量：2套5、沉淀池结构形式：地下钢砼,内壁作防腐处理。第110页共110页n各类污水沉淀池尺寸如下表：序号污水类型沉淀池尺寸有效容量m³/h停留时间1RO浓缩废水沉淀池1.0×3.0×4.0105小时2综合废水沉淀池4.0×3.0×4.0405小时3综合废水二沉池4.0×3.0×4.0405小时配套设备：（2）污泥泵型号：KDS25VK-1/2流量：Q＝4m3/h扬程：H＝12m功率：N=0.37kw数量：6台（三备三用）（3）活性污泥回流泵型号：KDS40VK-1流量：Q＝10m3/h扬程：H＝12m功率：N=0.75kw数量：2台（一备一用）6、水解酸化池A结构形式：地下钢砼,内壁作防腐处理。各类污水水解酸化池尺寸如下表：序号污水类型水解酸化池尺寸有效容量m³/h停留时间1综合废水6.0×3.0×4.0606小时配套设备：（1）曝气系统第110页共110页n管道：DN80/PVC曝气头：微孔爆气/PVC+橡胶填料及支架材质：碳钢#12（2）营养液计量泵型号：GM0010流量：10升/时数量：2套（一备一用）6、接触氧化池O结构形式：地下钢砼,内壁作防腐处理。各类污水水解酸化池尺寸如下表：序号污水类型接解氧化池尺寸有效容量m³/h停留时间1综合废水6.0×4.0×4.0909小时配套设备：（1）罗茨风机风量：3.33m³/min风压：4M/S数量：2台（一备一用）（2）曝气系统管道：DN80/PVC曝气头：微孔爆气/PVC+橡胶填料及支架材质：碳钢#12第110页共110页n8、综合废水中间水池设计参数：有效容积：V＝20m3池深：H=4.0m土建外形尺寸：L×B×H＝2.0×3.0×4.0m结构形式：地下钢砼,内壁作防腐处理。数量：1个配套设备：（1）PH计量泵型号：GM0010流量：10升/时数量：2套（一备一用）（2）PH控制系统型号：PH221数量：1套9、综合废水污泥池设计参数：有效容积：V＝10m3池深：H=4.0m土建外形尺寸：L×B×H＝2.0×1.5×4.0m结构形式：地下钢砼,内壁作防腐处理。数量：1个配套设备：（1）隔膜泵型号：666120-334-C第110页共110页n流量：Q＝4m3/h扬程：H＝12m数量：二台（一用一备）（2）板框压力机型号：XMU10/630-B参数：10平方数量：1台10、加药间尺寸：L(m)×B(m)=5.0×10.0m结构形式：砖混结构数量：1座11、事故应急池考虑车间事故排放的可能性，本方案设事故应急池一座外形尺寸：B´L´H=3.0´2.0´4.0m二、土建结构设计1、建筑设计废水处理区块内建筑物为综合机房一座；主要有加药间、压滤机间、风机房化验室及操作间等采用轻钢结构。综合机房按二级耐火等级设计，采用侧窗通风采光，并辅以适当的人工照明。装饰按照《城市污水处理厂附属建筑和附属设备设计标准》（CJJ31-89）中有关规定进行。第110页共110页n2、结构设计污水处理构筑物均为蓄水构筑物，采用防水整体现浇钢砼结构。3、主要工程材料（1）砖选用Mu7.5。（2）砂浆选用。基础以下M5水泥砂浆，基础以上M5混合砂浆。（3）混凝土。建筑物选用C20砼；道路、地坪选用C15，垫层C10；构筑物采用C25砼，部分构筑物应掺入FN-M砼膨胀剂。抗渗标号S≥6。（4）钢材。采用Ⅰ(Φ)级、Ⅱ(Φ)级钢，电焊条用E43、E50。（5）所有砼用砂石均应洗净，剔除泥木草根杂物，级配合理。（6）石灰采用纯净块灰并预先化浆待用。三、公用工程1、电气本项目电机功率统计如表3-1表：3-1设备电机功率统计表序号设备名称额定功率（kw）数量装机总功率（kw）最大使用功率（kw）备注1.气动隔膜泵0.371台0.370.372.提升泵0.372台0.740.371用1备3.提升泵0.756台4.53.253用3备4.计量泵0.2514台3.51.753用3备5.搅拌机1.14台4.44.46.溶药搅拌机0.555台2.752.757.罗茨风机4.02台841用1备8.排放泵0.752台1.50.751用1备9.压滤隔膜泵0.372台0.740.371用1备10.污泥回流泵0.752台1.50.751用1备11.污泥泵0.376台2.221.111用1备12.压滤机1.11台1.11.113.其它用电1.51.51.5第110页共110页n1.合计22.47电源由业主以电压等级为380V/220V接至现场电控柜，本项目设备总装机容量22.47Kw。配电线路从中控室以放射式配电至回收场地内其它用电区。动力设备保护按厂内现有系统，接地电阻≤10Ω。电控室设配电柜两台，水泵、压滤机在控制室控制，并结合现场控制。2、给排水给水利用厂区自来水，用DN40自来水管接入，主要用于溶药水、压滤机用水及操作工生活用水。排水接入本工程调节池内。雨水直接或沿道路排入厂区雨水管。3、劳动定员本工程劳动定员6人，其中操作人员3人，技术管理人员3人。四、自动控制1、控制仪器仪表本项目主要的控制仪器仪表有：液位控制器3套，与水泵联动，通过高低液位信号输出控制泵的启闭；pH计3套，通过pH与酸碱加药泵的联动，控制酸碱的加药量；另外还有热电保护防止电流过载等。2、自动控制设计自控体系由两个系统组成：集中控制系统和现场就地控制系统。集中控制系统设在中央控制室，它接受现场传回的信号及数据（如pH值等），通过PLC对各工艺参数进行处理，协调管理现场执行器，可遥控现场重要设备，并可设置报警区域。现场就地控制主要为动力设备控制（如水泵等），可根据操作者指令随时进行手动操作，实现快速反应。第110页共110页n第八章10吨/时配置清单一、池体结构序号名称规格（M）容量（M3）材质备注1.综合废水母液池1.0×2.0×4.06钢砼结构2.RO浓缩废水收集池1.0×3.0×4.010钢砼结构停留5小时3.综合废水收集池4.0×3.0×4.040钢砼结构停留5小时4.RO浓缩废水反应池1.0×1.0×4.02钢砼结构停留1小时5.综合废水反应池1.0×2.5×4.08钢砼结构停留1小时6.RO浓缩废水絮凝池1.0×1.0×4.02钢砼结构停留1小时7.综合废水絮凝池1.0×2.5×4.08钢砼结构停留1小时8.RO浓缩废水沉淀池1.0×3.0×4.010钢砼结构停留5小时9.综合废水沉淀池4.0×3.0×4.040钢砼结构停留5小时10.综合废水二沉池4.0×3.0×4.040钢砼结构停留5小时11.综合废水水解酸化池6.0×3.0×4.060钢砼结构停留6小时12.综合废水接触氧化池6.0×4.0×4.090钢砼结构停留9小时13.综合废水中间水池2.0×3.0×4.020钢砼结构停留2小时14.综合废水污泥池2.0×1.5×4.010钢砼结构15.事故池2.0×3.0×4.020钢砼结构停留2小时16.标排口0.5×0.5×4.0砖混结构17.零星土建平台、扶梯等18.预埋件19.工程防腐非标1项环氧树脂三布五油说明：本方案未包含道路、绿化、照明及特殊的基坑维护费用，综合机房由业主自行考虑；第110页共110页n二、设备配件RO浓缩废水系统序号设备名称型号参数单位数量品牌1废水提升泵KDS25VK-1/2口径：DN25流量：4T/h台2国宝2加药泵GM0005流量：5L/h变频台2米顿罗3PH1监测电极DPC3K2A测量范围：0-14精度：0.1套1哈希4PH1显示仪pH221测量范围：0-14精度：0.1套1哈希5PH1调节计量泵GM0005流量：5L/h变频台2米顿罗6反应池搅拌机M2BAX80M2D功率：1.1kW电压：380V套1ABB7絮凝池搅拌机M2BAX80M2D功率：1.1kW电压：380V套1ABB8絮凝剂计量泵GM0005流量：5L/h台2米顿罗9泡药桶MC-1000材质：PE个2沃尔奇　10过滤器配套泡药桶不锈钢套2沃尔奇　11安全阀配套泡药桶铜套2沃尔奇　12脉冲阻尼器配套泡药桶铜套2沃尔奇　13压力表配套泡药桶不锈钢套2沃尔奇　14释压阀配套泡药桶PVC套2沃尔奇　15管道与阀件配套泡药桶PVC套2沃尔奇　16液位开关配套泡药桶PVC套2沃尔奇　第110页共110页n17控制箱配套泡药桶碳钢套2沃尔奇　18支架与平台配套泡药桶钢材套2沃尔奇　19泡药桶搅拌机M2BAX71M2D功率：0.55kW电压：380V台2ABB20沉淀池填料非标规格：1×1mm³5沃尔奇　21污泥泵KDS25VK-1/2口径：DN25流量：4T/h台2国宝22设备支架非标钢材批1沃尔奇　23设备角架非标钢材批1沃尔奇　24液位开关标准PVC批1沃尔奇　25管道非标PVC批1金德26法兰非标PVC批1金德27阀门、管件非标PVC批1金德综合废水序号设备名称型号参数单位数量品牌28气动隔膜泵666120-344-C口径：DN25流量：4T/h扬程：12m台1英格索兰29废水提升泵KDS40VK-1口径：DN40流量：10T/h台2国宝30PH2控制计量泵GM0010流量：10L/h变频台2米顿罗31PH2监测电极DPC3K2A测量范围：0-14精度：0.1套1哈希32PH2显示仪pH221测量范围：0-14精度：0.1套1哈希33反应池搅拌机M2BAX80M2D功率：1.1kW电压：380V套1ABB34管道流量计LDG-MK管径：DN50信号：4-20mA套1沃尔奇　第110页共110页n35絮凝池搅拌机M2BAX80M2D功率：1.1kW电压：380V套1ABB36絮凝剂计量泵GM0010流量：10L/h台2米顿罗37沉淀池填料非标规格：1×1mm³15沃尔奇　38污泥泵KDS25VK-1/2口径：DN25流量：4T/h台2国宝39泡药桶MC-2000PE=2000L个2沃尔奇　40过滤器配套泡药桶不锈钢套2沃尔奇　41安全阀配套泡药桶铜套2沃尔奇　42脉冲阻尼器配套泡药桶铜套2沃尔奇　43压力表配套泡药桶不锈钢套2沃尔奇　44释压阀配套泡药桶PVC套2沃尔奇　45管道与阀件配套泡药桶PVC套2沃尔奇　46液位开关配套泡药桶PVC套2沃尔奇　47控制箱配套泡药桶碳钢套2沃尔奇　48支架与平台配套泡药桶钢材套2沃尔奇　49泡药桶搅拌机M2BAX71M2D功率：0.55kW电压：380V台2ABB50营养液添加泵GM0010流量：10L/h台2米顿罗51A池填料非标规格：DN150㎡15沃尔奇　52穿孔曝气管非标材质：PVC管径：DN50根2金德53O池填料非标规格：1×1mm³25沃尔奇　54生化曝气系统微孔爆气头规格：DN215材质：PVC+橡胶套70沃尔奇　55罗茨风机YRS-80风量：3.33m³/min风压：4m台2金丰第110页共110页n56二沉池填料非标规格：1×1mm³15沃尔奇　57泡药桶MC-1000PE=1000L个1沃尔奇　58过滤器配套泡药桶不锈钢套1沃尔奇　59安全阀配套泡药桶铜套1沃尔奇　60脉冲阻尼器配套泡药桶铜套1沃尔奇　61压力表配套泡药桶不锈钢套1沃尔奇　62释压阀配套泡药桶PVC套1沃尔奇　63管道与阀件配套泡药桶PVC套1沃尔奇　64液位开关配套泡药桶PVC套1沃尔奇　65控制箱配套泡药桶碳钢套1沃尔奇　66支架与平台配套泡药桶钢材套1沃尔奇　67泡药桶搅拌机M2BAX71M2D功率：0.55kW电压：380V台1ABB68压滤机XMU10/630-B过滤面积：10㎡滤板数量：16块台1沃尔奇　69压滤隔膜泵666120-344-C口径：DN25流量：4T/h台2英格索兰70污泥泵KDS25VK-1/2口径：DN25流量：4T/h台2国宝71活性污泥回流泵KDS40VK-1口径：DN40流量：10T/h台2国宝72PH3监测电极DPC3K2A测量范围：0-14精度：0.1套1哈希73PH3显示仪pH221测量范围：0-14精度：0.1套1哈希74PH3调节计量泵GM0010流量：6L/h变频台2米顿罗75达标排放泵KDS40VK-1口径：DN40流量：10T/h台2国宝76设备支架非标钢材批1沃尔奇　第110页共110页n77设备角架非标钢材批1沃尔奇　78液位开关标准PVC批1沃尔奇　79管道非标PVC批1金德80法兰非标PVC批1金德81阀门、管件非标PVC批1金德电控部分序号设备名称型号材质单位数量品牌82电控装置非标碳钢批1沃尔奇　83PLCS7-300ABS套1西门子84触摸屏10寸液晶屏套1西门子85上位机标准套1联想86主机双核套1联想87显示器17寸套1联想88漏电开关标准ABS批1施耐德89继电器标准ABS批1施耐德90线槽标准ABS批1正泰91电缆桥架标准ABS批1正泰92其它电器标准ABS批1正泰93指示灯标准ABS批1正泰94电缆电线标准铜批1金环宇95液位开关标准PVC批1沃尔奇　第110页共110页n96阀门、开关非标PVC批1沃尔奇　97气管非标钢批1沃尔奇　98保温材料非标珍珠棉批1沃尔奇　第110页共110页n第九章运营成本一、160吨/时运营成本1、废水系统中药剂费用总表序号污水类型加药种类最大加药量（L/h）浓度单价（元/吨）药剂费用（元）1含磷废水石灰2005%30032酸3030%8007.23PAM400.20%200001.64染色废水酸/碱1030%8002.45脱色剂402%15000126PAM400.20%200001.67综合废水酸/碱4030%8009.68PAM1700.20%200006.89尿素300.30%55000.49510次氯酸钠2006%40004811酸/碱5030%8001213含镍废水酸630%8001.4414PAM150.20%200000.615酸/碱3030%8007.216小时药剂总费用113.93517吨水药剂费用0.712、废水系统中电费运行费用废水系统运行时总功率约计190KW，按1.2元每千瓦时计算电费，160吨每小时的废水系统运行时每吨水的电费约计：190kW×1.2元/kW÷160=1.43元/吨3、MBR系统运行费用（按75吨/时计算成本）项目计算方式吨水费用（元）电费70kW×1.2元/kW÷751.12药剂费0.030.03系统折旧费（膜更换）2450000÷2÷360÷24÷751.89第110页共110页n合计3.044、人工费：一天24小时三班制，每班安排三人进行维护，每天维护人员共计9人次，每月每人按2500元计算工资，则160吨每小时废水加中水系统人工运营成本：2500×9÷30÷24÷160=0.20元/吨综合1、2、3、4部分，160吨废水加中水系统运营时每吨水的运营成本：0.71+1.43+3.04+0.2=5.38元/吨二、10吨/时运营成本1、废水系统中药剂费用总表序号污水类型加药种类最大加药量（L/h）浓度单价（元/吨）药剂费用（元）1综合废水酸/碱430%8000.962PAM150.20%200000.63尿素30.30%55000.054次氯酸钠206%40004.85酸/碱530%8001.26RO浓缩废水还原剂16%40000.247PAM20.20%200000.088小时药剂总费用7.939吨水药剂费用0.792、废水系统中电费运行费用废水系统运行时总功率约计24KW，按1.2元每千瓦时计算电费，10吨每小时的废水系统运行时每吨水的电费约计：24kW×1.2元/kW÷10=2.88元/吨3、人工费：第110页共110页n一天24小时三班制，每班安排三人进行维护，每天维护人员共计1人次，每月每人按2500元计算工资，则10吨每小时废水加中水系统人工运营成本：2500×3÷30÷24÷10=1.04元/吨综合1、2、3部分，10吨废水加中水系统运营时每吨水的运营成本：0.79+2.88+1.04=4.71元/吨第110页共110页n第九章技术资料一、一般要求1、我司提供的资料使用国家法定单位制即国际单位制，语言为中文，进口部件的外文图纸及文件由我司翻译成中文（免费）。2、技术文件所用的单位为国际通用的SI公制单位。3、资料的组织结构清晰、逻辑性强。资料内容全面、准确、一致，满足工程要求。4、我司资料的提交及时、充分，满足工程进度要求。5、我司提供的技术资料分为配合设计阶段，设备监造检验、施工调试试运、性能试验验收和运行维护等四个方面。我司保证满足以上四个方面的具体要求。6、对于其它没有列入合同技术资料清单，却是工程所必需文件和资料，一经发现，我司将及时免费提供。如本期工程为多台设备构成，后续设备有改进时，我司也将及时免费提供新的技术资料。7、贵司将及时提供与合同设备设计制造有关的资料。二、技术文件资料1、工艺流程说明书（包括设备结构及防腐要求）。2、系统管道安装图（包括系统图、布置图）。3、设备外形及接口尺寸详图（包括设备结构、外形尺寸、接口方位及定位尺寸、荷重）。4、各设备基础详细图。第110页共110页n5、设备及材料清单（包括设备型号、规范、数量、产地、厂家及相关设备）。6、安装、维护和运行手册（包括油漆及试运行）。7、专用工具（包括名称、规范及用途）。8、备品备件（包括消耗品及润滑油）。9、性能保证（包括材料、设备及系统出厂前的测试报告）。三、技术资料1、提供设备安装、运行、调试和试运说明书，以及组装、拆卸时所需用的技术资料。2、安装、运行、维护、检修需详尽图纸和的技术资料（包括设备总图、部件总图、分图和必要的零件图、计算资料）。3、设备安装、运行、维护、检修说明书（包括设备结构特点、安装程序和工艺要求、启动调试要领、运行操作规定和控制数据、定期校验和维护说明等）。4、我司提供备品配件清单和易损零件图。四、我司提供的其它技术资料1、检查记录、试验报告及质量合格等出厂报告。2、我司提供在设计、制造时所遵循的规范、标准和规定清单。3、设备和备品管理资料文件（包括设备和备品发运和装箱的详细资料，设备和备品存放与保管技术要求）。4、详细的产品质量文件（包括材质、材质检查、焊接、加工质量、外形尺寸、水压试验和性能试验等）。第110页共110页n第十一章仪表与控制系统一、控制系统说明1、我司负责整套水处理制备系统的控制部分的设计、安装、调试、培训和服务。2、我司负责提供整套水处理系统安装调试所需的所有监测仪表、仪表控制箱、电磁阀箱、控制电缆、电缆桥架等热控设备、材料。3、我司负责提供上述供货范围内的控制系统工程图纸、随机技术资料和调试文件，提供详细的控制联锁要求包括逻辑图、步序图/表以及I/O清单等。4、规范标准我司在工程实施过程中，执行以下规范标准。标准要求不一致的，以要求较高或最新的版本为准。《低压配电设计规范》GB50054-95《电动装置的继电器保护和自动装置设计规范》GB50060-92《离心泵技术条件》(Ⅱ)类GB/T5656-1994《采暖通风与空气调节设计规范》GBJ19-875、整套水处理系统的控制采用PLC+触摸屏的控制方式，控制范围包括各类相关水泵、各容器等水处理系统有关设备。二、自动控制系统1、PLC可编程控制器和就地控制箱及触摸屏等部件组成。2、自动控制部分共分成两部分，即触摸屏部分、PLC可编程控制器。3、在整个控制系统中，以触摸屏为主操作系统，将整个水处理系统PLC控制系统联接于网络上，在PLC的控制下，实现各部分的协调、自动工作。现将自动控制系统的配置及功能作一设计说明。第110页共110页n4、控制功能4.1控制系统具有自动﹑手动二种工作方式，其中自动方式为经常运行方式；手动为操作员对每个子系统及有关外围设备进行操作。4.2自动运行时，操作员可以通过触摸屏发出命令，控制系统按预先编制好的程序自动运行和停止设备，使整个制水系统按程序自动运行。当条件不满足或选择设备故障时，屏幕上显示故障原因，并显示操作指导，程序进入保护或联锁状态，确保设备安全运行。4.3手动操作时，运行人员可以在触摸屏上一对一操作，监视各设备，根据工艺需要设置各种必要的保护、联锁、闭锁、报警等功能。4.4在控制信号消失、或电源、气源消失故障的情况下所有设备必须停留在安全位置保证制水系统重要设备的安全，并准确及时发出报警信号。电动、气动控制阀门的位置状态是现场信号反馈给控制系统的。在自动运行的情况下，控制系统出现故障时保证通过硬手操紧急控制使设备处于安全状态。4.5在水处理控制系统操作员站上可对整个水处理生产系统进行集中监控。本工程范围内的进线开关、联络开关和就地电动机、阀门等全部设备均应进行控制，工艺过程参数和电气设备状态应在操作员站上显示，当工艺参数越限和设备跳闸时，具有声音报警。另外还具有事故追忆等功能。5、触摸屏部分5.1系统配置1台西门子工业触摸屏，通过网络，对水处理控制系统进行监控和操作。触摸屏采用10＂彩显触摸屏。5.2触摸屏的功能主要是对生产现场的各种数据进行显示、收集、操作,在该触摸屏上,通过通讯口可以对现场工作情况和PLC工作情况进行监控，了解设备运行情况。5.3触摸屏操作站运行监视具有数据采集存储、CRT画面显示、参数处理、越限报警功能。对控制系统的组态不能影响系统的正常运行。第110页共110页n5.4软件部分主要由监控软件、编程软件组成,它们分别实现PLC网络触摸屏人机接口的监视和控制、PLC逻辑控制功能。5.5触摸屏采用中文组态，显示器设置图形工作介面，图形工作介面按现场输送工艺的设备配置进行设置，工艺系统的主画面和子画面可以随意切换。5.6所有的仪表信号均回传至上位计算器，并具备超限报警、故障自诊和报警功能。报警显示包扩超限报警和故障报警显示，凡发生报警事件，控制室发出音响，报警记录显示不同的颜色；6、PLC可编程控制部分6.1控制系统PLC的型式选用西门子S7-200系列产品。PLC装在PLC柜中。PLC机柜的防护等级不低于IP54。6.2培训与售后服务技术能得到强有力的保障。6.3PLCI/O模块的配置采用标准信号制,考虑系统安全性的原则，热电阻采用三线制，DI信号为无源干接点，当现场输入触点闭合或输出接通时，该指示灯亮。所有输出点都有熔断器。6.4控制系统中的所有硬件能在环境温度为50℃，相对湿度为95％(无结露)的范围内连续工作。柜内设有独立的安全地，电缆屏蔽层接地端子与结构内部未接地电路板在电气上隔离。所有接地系统允许接入全厂电气接地网，不设置单独的接地网。6.5机柜防护等级为：IP54所有元器件均采用进口名牌厂家产品。6.6交流电源需方提供的控制电源、动力电源分别选用。220VAC单相二线制50HZ交流电源；380VAC三相四线制50HZ交流电源。7、就地热控设备技术要求第110页共110页n7.1供方提供的所有显示仪表刻度单位使用法定计量单位。7.2检测仪表精度选择，主要参数不低于1.0级，一般参数不低于1.5级，变送器精度不低于0.25级。7.3在有防爆要求的仪表电气回路中设有安全隔离栅，测量具有腐蚀性介质的参数的仪表应具有隔离装置。7.4进入控制系统的电流模拟量信号均采用20mA。所开关量接点为无源干接点，接点容量不低于220VAC5A、220VDC1A。7.5除有明确规定外，供方提供的液位、变送器、阀门的电动执行器、控制电缆、电缆桥架等主要仪表设备、材料。7.6我司成套提供完整的全部就地仪表、控制箱、仪表盘（箱）、电磁阀箱和接线箱（盒）等测控设备，列出所供的仪表，并指出其用途、制造厂和型号。8、控制盘台柜8.1就地箱、就地仪表，能在现场的各种恶劣工作环境下正常工作。8.2在就地控制箱内设置了气动控制的电磁阀部分和就地的电控部分。三、电气部分和控制部分要求1、我司负责提供水处理系统安装调试所需的所有监测仪表、控制箱、控制电缆、动力电缆、电缆桥架等水处理系统范围内的所有电气设备、材料。2、盘柜内的主要元气件（空气开关、接触器）品牌响应技术文件。3、所有电机外壳均有良好接地（软铜线或接地扁铁）。4、电机采用热继电器作为保护，电机功率在18.5-75KW范围内的电机采用变频启动，热过载保护。5、所有电缆必须走电缆桥架或走线管。第110页共110页n6、所有电气设备的接地均由供方负责。7、所有电缆必须满足设计要求、我司提供所有电气设备电缆清册交由贵司负责审计，如贵司提出意见，我司必须做出修改。四、控制系统配置1、硬件控制系统硬件组成包括1套可编程控制器（PLC）构成的控制网络。PLC采用性能可靠、广泛应用于工业控制领域的产品。2、软件控制系统软件组成为：运行于PLC，实现各种控制功能。五、控制系统功能描述1、数据采集：采集整个装置的重要工艺参数、设备运行状态等重要资料。2、联锁、报警对非正常的工艺参数和设备的运行状态声光报警，出现危险和异常状态对设备进行联锁保护。3、手动控制系统可以实现手动和自动的切换，在非正常运行状态下，对每台泵和控制阀可以进行手动控制。4、电仪控制一体化电气设备和工艺过程的控制由一个控制系统完成，提高系统的完整性和可靠性。六、仪表1、概述：现场仪表包括压力、液位、流量和控制阀。分析仪表有PH仪，金属镍监测仪。2、仪表选型：现场仪表的选型原则是满足工艺要求、品质可靠。七、电气1、供配电(由用户提供)整套水处理系统用电设备电压等级为380/220VAC。2、电气设备控制：电动机采用自动/手动两种操作方式。第110页共110页n3、防雷与接地防雷：遵循有关规程、规范进行设计。接地：根据有关规程、规范、所有需要保护接地的电气设备均可靠性接入相应的接地系统。主要包括配电装置等。第110页共110页n第十二章监造（检验）、性能验收试验一、概述1、本文件用于合同执行期间对我司所提供的设备(包括对分包外购设备)进行监造、检查和性能验收试验，确保我司所提供的设备符合技术文件规定的要求。2、我司将在合同生效后30天内，向贵司提供与本合同设备有关的监造、检查和性能验收试验标准。二、工程检验1、工程检验是质量控制的一个重要组成部分。我司将严格对整个工程各个环节的检查和试验，我司提供的合同设备签发质量证明、检验记录和测试报告，并且作为交货时质量证明文件的组成部分。2、检查的范围包括原材料和元器件，部件的加工、组装、试验。3、我司检验的结果必须满足设计要求，如有不符之处或达不到标准要求，我司将采取措施处理直至满足要求，同时向贵司提交不一致性报告。我司发生重大质量问题时将情况及时通知贵司。4、工程检查的所有费用包括在合同总价中。三、性能验收试验1、性能验收试验的目的为了检验合同设备的所有性能是否符合设计要求。2、性能验收试验的地点水处理工程现场。3、验收时间：系统验收一般在48小时试运之后3天内进行，具体验收时间由贵我双方协商确定。4、验收由我司主持，贵司参加。验收大纲由我司提供，根据方案要求与贵司讨论后确定，具体验收内容由贵我双方共同认可。第110页共110页n5、设备性能验收按照大纲有关条款进行。6、各类机械设备的性能在运行后的十二个月内发现的缺陷，我司将负责进行改造。7、出水流量按设备出口处的流量表所示，在保证出水水质的前提下，取其平均值作为衡量标准。8、试验条件8.1满足设计基础资料；8.2符合供方的操作方法和说明书；8.3验收过程中，除正常的运行调整外，无任何人为的调整。9、验收由贵我司双方一起执行，并做出合格验收报告。10、验收结果10.1如果性能不能满足，经调整和改造，再重作验收。10.2调整和改造内容：贵我双方各负其责。第110页共110页n第十三章荣誉资料与成功客户一、荣誉资料营业执照第110页共110页n税务登记证第110页共110页n组织机构代码证第110页共110页n信用证书第110页共110页n3A证书第110页共110页n商标认证第110页共110页n3A证书第110页共110页n高新证书第110页共110页n二、成功客户我司自2000年成立至今，一直致力于水处理设备的研发、生产、销售和售后服务，全国各省市合作客户10000余家，其中使用污水处理设备客户近500家，下面列举几家供参考：1、武汉耀华安全玻璃有限公司，于2009年刚买我司处理量1500吨/天玻璃磨边污水一套，目前使用正常。2、深圳市松华五金塑料制造有限公司，2010年10月购买我司处理量1200吨/天电镀污水处理系统一套，目前使用良好。3、东莞普天能源科技有限公司，是中国最先从事新能源汽车充电网络建设、运营的企业，股东单位由国务院国资委所属企业中国普天信息产业集团公司，公司生活区于2011年3月购买安装我司处理里1500吨/天的生活污水设备一套。4、湖南桑顿化工有限公司，于2012年7月购买安装我司处理量600吨/天的化工污水处理设备一套，目前使用良好。5、湖北冠达汽车玻璃有限公司，于2013年6月在湖北十堰购买安装我司处理量2500吨/天的玻璃磨边污水处理设备一套。6、山西大同金盛豪达碳业有限公司，于2014年7购买安装我司处理量250吨/天的碳矿生产污水处理设备一套。7、辽宁红山化工有限公司，于2014年9月购买安装我司处理量100吨/天的苯氨污水处理设备一套。8、英德明智五金制品有限公司，于2009年购买安装我司处理量3000吨/天的电镀污水处理设备一套。9、东莞多彩五金电子有限公司，于2009年购买安装我司处理量1500吨/天的电镀污水处理设备一套。第110页共110页n三、合同样版合同样版一：第110页共110页n第110页共110页n第110页共110页n第110页共110页n第110页共110页n合同样版二：第110页共110页n第110页共110页n第110页共110页n第110页共110页n第110页共110页n合同样版三：第110页共110页n第110页共110页n第110页共110页n第110页共110页n第110页共110页n第十四章服务体系一、安装调试人员安排**股份有限公司派合格的技术人员到现场服务，目的是使所供设备按时完成、保证品质、及时投用。现场服务计划如表所示。160吨项目人员安排（共计11人，历时90工作日）：序号工作内容计划所需时间派往人数人员职称备注1设备安装60工作日1总工程师1电器工程师1材料员1电工2焊工2管道工1搬运工2设备调试30工作日2调试工程师10吨项目人员安排（共计6人，历时90工作日）：序号工作内容计划所需时间派往人数人员职称备注1设备安装60工作日1总工程师1电器工程师1材料员1焊工1管道工2设备调试30工作日1调试工程师第110页共110页n二、现场服务人员应具有下列条件1、遵纪守法，遵守现场的各项规章和制度。2、有较强的责任感事业心，按时到位。3、了解合同装置设备的设计，熟悉其结构，有相同或相近装置的现场工作经验，能正确的进行现场安装及技术指导。4、身体健康，能适应现场工作的条件。三、现场服务人员的职责1、现场服务人员的任务主要包括设备货物的催交、货物的开箱检验、设备质量问题的处理、设备安装和调试及参加设备试运行和性能验收试验。2、现场服务人员应有权全权处理现场出现的一切技术和商务问题。如现场发生问题，技术服务人员要在贵司规定的时间内处理解决。如我司技术服务人员委托贵司进行处理，则须出具委托书并承担相应的经济责任。3、我司现场服务人员的正常来去和更换应事先与贵司进行协商。4、贵司的义务：配合我司现场服务人员的工作，并在生活、交通和通讯上提供方便。四、培训为使合同设备能正常安装和投运，我司有责任提供相应的技术培训。培训计划表如下所示：序号培训内容计划所需时间培训讲师人员职称备注1基础理论培训21工程师2实习与安装调试同步2工程师3现场培训71工程师注：（1）培训时间、人数、地点等具体内容由贵我双方商定。（2）贵司应为我司培训人员提供场地、设备、资料等培训条件，并提供食宿和交通方便。第110页共110页n五、贵我双方工作分工列表序号工作内容我司贵司1设计√2采购√3生产√4材料测试√5性能试验√√6清洁√7包装√8标记√9安装工具√√10测试工具√√11维护工具√√12按合同交货√13外部连接√14管道安装√15开箱验货√√16卸货√√17储存√√18安装√√19调试√√20仪表测试√√21仪表及性能校正√√22技术指导√23指导使用√√24指导清洗√√25设备现场油漆√26基础设施√六、设计联络与技术文件1、设计准备：贵我双方确认设计工作联络人，成立项目组，按照本合同的计划开展设计工作。2、设计会议：设计会议也称工程设计联络会，根据工程设计需要及工程进度要求，由贵我双方项目级成员共同参加。3、技术资料与制造厂资料交付计划①合同生效后2天内我司向贵司提交设计基础资料清单，4天内贵司向我司提交满足我司进行设计的设计基础资料。②第110页共110页n我司在贵司提供基础资料后10天内提供满足贵司土建工程施工要求的管接口方位图、设备基础资料、电负荷、工艺用气等资料。③贵司应在合同签订10天内提供满足我司施工图设计要求地方的平、立、剖面图。④技术文件的提供方式：电子邮件或快递。⑤技术文件提供的数量：图纸一式二份，文件一式二份。4、技术资料、技术文件资料包括以下内容：①工艺流程图及系统设计参数表；②设备平面布置图、设备整体安装图、设备荷重资料、控制联锁资料、管道图、电器接线系统图和控制原理图；③安装、维护及运行手册；④设备调试记录；⑤专用工具、备品备件清单；第110页共110页n第十五章货物的质量保证、交货与服务一、质量和检查验收严格按照国际通用的标准验收，沃尔奇环保（深圳）股份有限公司的企业标准对有关生产过程中的工作环境与工作条件、基本技术要求、冷却要求、电气安全、试验方法、检验验收及包装运输等都制定了详细的标准。二、服务1、培训及安装安装调试：设备运到买方后，在买方的协助下卖方负责在买方现场的安装调试并交付使用，自带必要的专用工具及调试用具。培训：设备在卖方预验收完毕后，在卖方所在地，卖方对买方技术操作、维修人员2-3名进行免费培训，培训内容包括：水处理设备的基本原理及构造设备操作及注意事项设备日常维护培训时间为5-7天。2、设备验收合同签订后卖方严格按合同技术指标条款设计和制造设备，设备生产、制造完毕，买方在卖方所在地按各项技术指标对设备进行预验收。设备在买方安装调试完毕，双方按预验收的标准对设备可行性、稳定性、可靠性进行最终验收。第110页共110页n3、售后服务服务的承诺：任何时间任何机器出现任何问题，自从提出开始，我们以第一时间上门解决问题，确保公司设备正常运作！3.1客服中心公司成立专职客户服务中心，下设客服部和工程部，该中心目前拥有员工约40名，公司采用一对一（每一个客户由专职客服人员进行专门服务）服务方式，做到咨询有接待、投诉有回复、故障有上门，向所有客户郑重承诺当天内回复客户所有问题，不让问题过天遗留的宗旨。3.2调试服务安装、调试服务由有多年相关经验的专职服务工程师负责设备的安装调试至合格验收，设备进入生产状态。3.3详细的三联式服务报告无论是一般定期服务性的检查，还是年度保养或维修，我们的服务工程师必定会提出一份详细的服务报告，供贵公司及本公司参考存底，以便在任何时候掌握设备运转状况。4、质量保证措施本公司严格按照国际通行的ISO9001质量体系进行管理，为切实保证产品质量，防止不合格品流入下一道工序，从最初的原材料入库到出厂要以过进货检验、过程检验、最终检验，通过对生产过程实施有效控制，达到有效控制产品质量的目的，确保所有出厂产品都是合格品。5、保证交货期的措施从签订合同到交付顾客使用的全过程都是严格受控的，所有合同均要经过评审，因此，该体系能保证供应方如期、保质、保量地交付产品。第110页共110页n6、包装、运输和交货期包装和运输：乙方在包装上符合国内铁路或公路的运输包装标准。以坚固的木箱包装，适用长途汽车运输或火车运输、防潮、防锈、防震、防粗暴装卸，适合于整体吊装。第110页共110页
