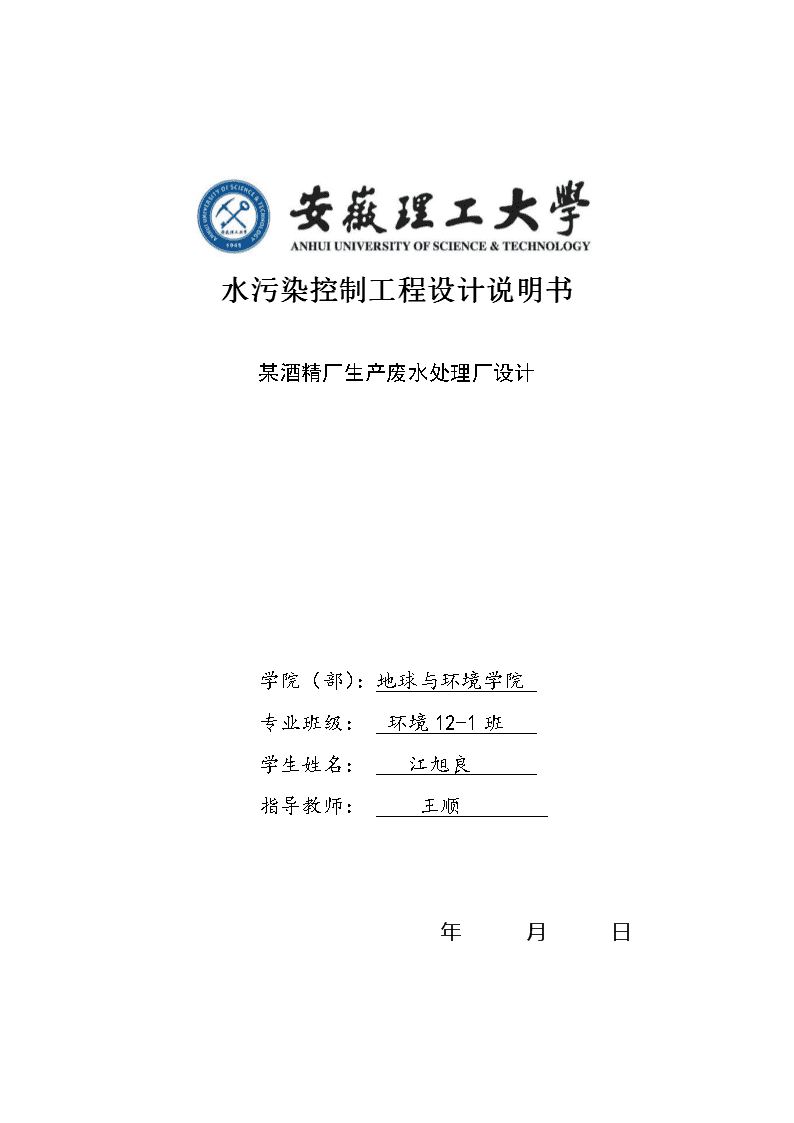

水污染控制工程设计说明书某酒精厂生产废水处理厂设计学院（部）：地球与环境学院专业班级：环境12-1班学生姓名：江旭良指导教师：王顺年月日n目录1.设计任务书41.1设计目的41.2设计任务及内容51.2.1设计任务51.2.2设计内容51.2.3设计资料51.3课程设计进度计划62．工艺流程的选择确定72.1酒精废水的介绍72.1.1酒精废水来源72.1.2酒精废水特点72.2酒精废水处理方法72.2.1上流式厌氧污泥床（UASB）法82.2.2序批式活性污泥（SBR）法82.2.3生物接触氧化法82.3选择确定的工艺流程93处理构筑物的设计计算103.1.格栅的设计与计算103.2.沉淀池的设计与计算123.3集水池设计与计算153.4一级UASB反应器的设计163.5二级UASB反应器的设计193.6三相分离器设计与计算243.7SBR的设计与计算303.8风机的设计343.9沼气收集系统设计计算344.污泥处理部分设计与计算364.1污泥重力浓缩池设计计算364.2污泥脱水384.3污泥最终处置40n5.附属建筑物的确定406.污水处理厂的总体布置416.1平面布置设计416.2水力高程布置416.2.1污水流经各处理构筑物水头损失416.2.2污水管渠水头损失计算表426.2.3高程确定426.3污泥高程436.3.1污泥管道水头损失436.3.2污泥处理构筑物的水头损失447.结论45参考文献46致谢.47n1.设计任务书1.1设计目的本课程是环境工程专业的集中实践教学环节，通过污水厂课程设计，巩固学习成果，加深对《水污染控制工程》课程内容的学习与理解，使学生应用规范、手册与文献资料，进一步掌握设计原则、方法等步骤，达到巩固、消化课程的主要内容，锻炼独立工作能力，对污水厂的主体构筑物、辅助设施、计量设备及水厂总体规划、管道系统做到一般的技术设计深度，绘制规范的施工及大样图掌握污水厂设计的方法，培养和提高计算能力、设计和绘图水平。在教师指导下，基本能独立完成一个中、小型污水处理厂工艺设计，锻炼和提高学生分析及解决工程问题的能力。1.2设计任务及内容1.2.1设计任务根据已知资料，进行污水处理厂的设计。要求确定污水处理方案和流程，计算各处理构筑物的尺寸和选择设备，布置污水处理厂总平面图和高程布置图。需上交的设计成果包括1、设计说明书；2、设计图纸（平面图、流程高程图、主要构筑物图）。1.2.2设计内容课程设计题目：某酒精厂生产废水处理厂设计1.本课程设计包括下列主要内容：（1）根据原始资料（城市基础资料、水量规模、进出水水质等）选择确定污水处理厂工艺流程（包括污水和污泥处理）。（2）对各构筑物进行工艺计算，确定其形式、数目和尺寸，选择设备；（3）进行各处理构筑物的总体布置和污水与污泥处理流程的高程设计；（4）完成平面布置图和高程图的绘制；（5）编写设计说明书在进行课程设计前，尽可能组织参观与所设计的污水厂相类似的城市污水厂，以加强感性认识。2.要求参加课程设计的每个学生应当独立完成下列成果：n（1）设计说明书1份；（2）设计图纸2张（A3规格）：包括污水厂总体布置图1张和污泥流程高程图1张。1.2.3设计资料1.基本情况某酒精厂以薯干为原料，经粉碎、蒸煮、糖化、发酵、蒸馏等工段制取酒精。年产酒精15，000吨。在酒精生产过程中所产生的高浓度有机废水，工厂采用过滤沉淀方法进行简易处理，使处理后废水COD降至20，000~25，000mg/L，这仍属于高浓度有机废水，直接排入接纳水体，仍具有较大危害。为保护环境，造福人类，需对过滤后出水作进一步处理。2.设计依据⑴废水水量及水质过滤后出水水量600m3/dCOD=20000~25000mg/LBOD5=11000~13800mg/LSS=10000mg/L水温30~50oC⑵气象水文资料风向：春季：南风（东南）夏季：南风（东南、西南）气温：年平均气温：7~8oC最高气温：34oC最低气温：-10oC冻土深度：60cm地下水位：4-5m地震裂度：6级地基承载力：各层均在120Kpa以上⑶拟建污水处理厂的场地为20*100平方米平坦地,位于主厂区的东北方。简易沉淀池汇水池容积为20m3，池底为主厂区地平面下4m。3.处理后出水水质要求处理后水质要求：COD≤1000mg/LBOD5≤300mg/LnSS≤200mg/L处理后出水与厂内冷却水混合后满足排入城市下水道的水质要求。进厂城市下水道的管底标高比主厂区低5.0m。1.3课程设计进度计划表1-1进度计划表6.15-6.18接受题目，查找资料、文献，初步设计处理工艺流程6.19-6.231.确定处理工艺流程，细化设计方案，进行有关设计计算，2.整理资料，撰写设计报告书6.24-6.28检查、修改图纸，修改并完成设计报告书终稿2．工艺流程的选择确定2.1酒精废水的介绍2.1.1酒精废水来源酒精废水是高浓度、高温度、高悬浮物的有机废水，酒精工业的污染以水的污染最为严重，生产过程中的废水主要来自蒸馏发酵成熟醪后排出的酒精糟，生产设备的洗涤水、冲洗水，以及蒸煮、糖化、发酵、蒸馏工艺的冷却水等。2.1.2酒精废水特点酒精废水的主要特点是：悬浮物含量高，平均悬浮物含量高达10000mg/L；平均水温达40℃，废水的COD高达20000-30000mg/l，包括悬浮固体、溶解性COD和胶体，有机物占93%-94%，无机物占6%-7%，有机物的成分是碳水化合物，其次是含氮化合物，生物菌和未分解出去的产品：如丁醇、乙醇等，无机物主要是来自原料中的灰尘和杂质；废水的可生化性好。2.2酒精废水处理方法n酒精工业废水常用的处理方法大多为：化学法、物化法、生化法、其他组合工艺等。化学法主要有混凝法、中和法、氧化还原法；物化法主要有萃取法、汽提法、吸附法、膜分离法（电渗析和扩散渗析）、粒子交换；生化法主要有上流式厌氧污泥床（UASB）法、周期循环活性污泥反应器（CASS）法、序批式活性污泥（SBR）法，普通活性污泥法、生物接触氧化法；其他组合工艺主要有厌氧-气浮-UASB-SBR工艺、UASB-生物接触氧化工艺、酒精槽固液分离-内循环厌氧生物反应器+循环式活性污泥法（DDG-IC-CASS）工艺、UASB-SBR工艺、EGSB-SBR工艺。2.2.1上流式厌氧污泥床（UASB）法UASB反应器中的厌氧反应过程与其他厌氧生物处理工艺一样，包括水解，酸化，产乙酸和产甲烷等。通过不同的微生物参与底物的转化过程而将底物转化为最终产物——沼气、水等无机物。UASB由污泥反应区、气液固三相分离器(包括沉淀区)和气室三部分组成。在底部反应区内存留大量厌氧污泥，具有良好的沉淀性能和凝聚性能的污泥在下部形成污泥层。要处理的污水从厌氧污泥床底部流入与污泥层中污泥进行混合接触，污泥中的微生物分解污水中的有机物，把它转化为沼气。沼气以微小气泡形式不断放出，微小气泡在上升过程中，不断合并，逐渐形成较大的气泡，在污泥床上部由于沼气的搅动形成一个污泥浓度较稀薄的污泥和水一起上升进入三相分离器，沼气碰到分离器下部的反射板时，折向反射板的四周，然后穿过水层进入气室，集中在气室沼气，用导管导出，固液混合液经过反射进入三相分离器的沉淀区，污水中的污泥发生絮凝，颗粒逐渐增大，并在重力作用下沉降。沉淀至斜壁上的污泥沿着斜壁滑回厌氧反应区内，使反应区内积累大量的污泥，与污泥分离后的处理出水从沉淀区溢流堰上部溢出，然后排出污泥床。2.2.2序批式活性污泥（SBR）法序批式活性污泥法，是一种按间歇曝气方式来运行的活性污泥污水处理技术，又称序批式活性污泥法。与传统污水处理工艺不同，SBR技术采用时间分割的操作方式替代空间分割的操作方式，非稳定生化反应替代稳态生化反应，静置理想沉淀替代传统的动态沉淀。它的主要特征是在运行上的有序和间歇操作，SBR技术的核心是SBR反应池，该池集均化、初沉、生物降解、二沉等功能于一池，无污泥回流系统。n2.2.3生物接触氧化法生物接触氧化法是从生物膜法派生出来的一种废水生物处理法，即在生物接触氧化池内装填一定数量的填料，利用栖附在填料上的生物膜和充分供应的氧气，通过生物氧化作用，将废水中的有机物氧化分解，达到净化目的。其基本原理与一般生物膜法相同，就是以生物膜吸附废水中的有机物，在有氧的条件下，有机物由微生物氧化分解，废水得到净化。生物接触氧化池内的生物膜由菌胶团、丝状菌、真菌、原生动物和后生动物组成。在活性污泥法中，丝状菌常常是影响正常生物净化作用的因素；而在生物接触氧化池中，丝状菌在填料空隙间呈立体结构，大大增加了生物相与废水的接触表面，同时因为丝状菌对多数有机物具有较强的氧化能力，对水质负荷变化有较大的适应性，所以是提高净化能力的有力因素。2.3选择确定的工艺流程设计工艺的进水水质主要特点为COD,BOD浓度高、有机物含量高、悬浮物含量高等。因此，为达到排放要求，本设计主要采用厌氧和好氧的处理工艺。厌氧采用两相UASB反应器，两级UASB反应器处理酒精废水的能力高于单项UASB，好氧采用SBR反应器，具体处理工艺流程如下图：提升泵农业灌溉沼气回收利用图2-1两级UASB-SBR处理工艺格栅做农肥一级UASB二级UASBSBR沉淀池集水池板框压滤机污泥浓缩池售出作饲料酒精废水n在选择确定的工艺流程过程中，生产出的酒精废水先经过中格栅去除悬浮物杂，在提升泵的作用下，污水带着溶解性物质进入竖流式沉淀池，沉淀下来的污泥可以利用做饲料，同时悬浮物得到了有效的去除；后经过集水池调节水量，同时经过前面初步处理，保证了进入一级UASB的SS含量尽可能低，有利于颗粒污泥的形成，接着经过两级UASB-SBR处理，降解难降解有机物、提高废水可生化性，得到污泥进行浓缩处理，最后得到水质达到了农业灌溉标准，同时BOD、COD也达标排放。在不影响处理效果的情况下，两相厌氧消化处理酒精槽废水时被证明在基质负荷率和甲烷产量方面优于单项系统。在保持BOD和COD的去除率分别为85%和65%时，两相系统的甲烷产量是单相系统的三倍。由于其高有机负荷，即使酒糟废水经过厌氧处理也不符合印度CPCB制定的严格的排放标准，生化需要量，化学需氧量，固体废物在非常高的水平上。此外，酒糟废水颜色较深，需要大量的水来进行稀释。污水用大量清水稀释后排放，这是一个非常昂贵的商品行业。此外，厌氧消化不好，达不到限制排放的标准。因此，对于厌氧处理的出水水质，后续好氧处理必要的。采用SBR进行好氧处理有较大的优势，SBR无需设置调节池；SVI值较低，污泥易于沉淀，一般情况下，不产生污泥膨胀现象；通过对运行方式的调节，在单一的曝气池内能够进行脱氮和除磷反应；应用电动阀、液位计、自动计时器及可编程序控制器等自控仪表，可能使本工艺过程实现全部自动化，而由中心控制室控制；运行管理得当，处理水水质优于连续式；加深池深时，与同样的BOD-SS负荷的其它方式相比较，占地面积较小；耐冲击负荷，处理有毒或高浓度有机废水的能力强。n3处理构筑物的设计计算3.1.格栅的设计与计算设计参数取中格栅：栅条间隙b=0.02m；栅前流速v1=0.8m/s；过栅流速v2=0.8m/s；安装倾角α=60°；设计流量Q=600m3/d=0.0069m3/s；设计最大流量Qmax=Q×Kz=0.0069m3/s(Kz=1.0)设计计算（1）栅前水深（h）进水渠宽:v1-栅前流速，0.4m/s-0.9m/s，取v1=0.8m/s。（2）栅条间隙数（n）取两台相同的中格栅（一个用一个备用）条n取n=6条式中：Qmax-最大设计流量，m3/s；a-格栅安装倾角，（°），取60°；b-格栅间隙，取0.02m；h-栅前水深；v2-过栅流速，取0.8m/s（3）栅槽有效宽度（B）式中：S-栅条宽带，栅条断面为矩形，取0.01m；b-栅条间隙，m；n-格栅间隙数。（4）进水渠道渐宽部分长度（L1）则式中：B-栅槽有效宽度，m；B1-进水渠宽度，m；α1-进水渠展开角，去α1=20°。（5）栅槽与出水渠道连接处的渐窄部分长度（L2）（6）过栅水头损失（h1）式中：k-系数，水头损失增大倍数，取k=3；Β-栅条断面形状系数，断面为矩形，取β=2.42；S-格条宽度，m；v2-过栅流速，取v2=0.8m/s；α-过栅倾角，取α=60°。（7）栅槽总高度（H）取栅前渠道超高h2=0.3m则总高度n(8)栅槽总长度（L）栅前槽高=(9)每日栅渣量（W）则式中:Qmax-设计流量，m3/s；W1-栅渣量（m3/103m3污水），取0.1~0.01，粗格栅用小值，细格栅用大值，中格栅用中值，取W1=0.08m3/103m3污水。W=0.048m3/d＜0.2m3/d（故采用人工清渣）3.2.沉淀池的设计与计算本次设计采用竖流式沉淀池，设计为正方形，一个污泥斗。根据查阅相关手册，所采用的设计参数如下：中心管内流速v0=10mm/s=0.01m/s<30mm/s;间隙流出速度v1=7.5mm/s=0.075m/s<40mm/s;表面水力负荷q=2.5m3/(㎡.h)；设计计算如下：（1）中心管截面积f1与直径d0(2)有效水深h2(3)中心管喇叭口到反射板之间的间隙高度h3式中：h3—间隙高度，mnv1—间隙流出速度，m/sd1—喇叭口直径,m(4)沉淀池的面积f2和池长D:取D=3.5m核算：D/h2=3.5/1.269<3(符合要求)(5)每日生的污泥量V取ss去除率为40%，污泥含水率为96%，BOD5去除率为20%，采用机械排泥排泥时间间隔T=4h,含水率>95%,污泥密度为1000kg/m3m3（6）污泥斗的容积v：式中：s1,s2-污泥斗上下口面积，㎡；h4-污泥斗高度，mm3v>V,符合要求(7)沉淀池高度H式中：h1-水面超高，取0.3mh2-有效水深，mnh3-间隙高度，mh4-污泥斗高度，mh5-机械排泥，上缘高出刮板0.3mh6-反射板厚度，m；h5=（1.3d1/2）×0.3057=0.338m表3-1.沉淀池处理水质指标水质指标CODBODSS进水水质20000-2500011000-1380010000去除率(%)202040出水水质16000-200008800-110406000设计草图如下n3.3集水池设计与计算集水池是汇集准备输送到其他构筑物去的一种小型贮水设备，设置集水池作为水量调节之用，贮存盈余，补充短缺，使生物处理设施在一日内能得到均和的进水量，保证正常运行。(1)设计参数设计流量Q=1080m3/d=45m3/h=0.0125m3/s；(2)设计计算集水池的容量为大于一台泵五分钟的流量，设三台水泵（两用一备），每台泵的流量为Q=0.0125/2=0.00625m3/s≈0.01m3/s。集水池容积采用相当于一台泵30min的容量m3有效水深采用1.5m，则集水池面积为A=12m2，其尺寸为4m×4m。(3)集水池构造集水池内保证水流平稳，流态良好，不产生涡流和滞留，必要时可设置导流墙，水泵吸水管按集水池的中轴线对称布置，每台水泵在吸水时应不干扰其他水泵的工作，为保证水流平稳，其流速为0.3-0.8m/h为宜。3.4一级UASB反应器的设计(1)UASB结构图n设计参数选取如下：容积负荷；污泥产率；产气率；设计处理水质如表3-2表3-2.一级UASB反应器处理水质指标水质指标CODBODSS进水水质16000-200008800-110406000去除率(%)858065出水水质2400-30001760-22082100设计水量为：(2)反应区计算UASB有效容积V：式中：-设计流量，S0-进水COD含量，-容积负荷，取16将UASB设计成圆形池子，布水均匀，处理效果好。池子面积为式中：-设计流量，n-水力负荷，，取池深为：h=V/A=1350/225=6m采用一座正方形UASB反应器。则边长为实际表面水力负荷为：故符合设计要求。反应区水力停留时间：（3）配水系统设计配水系统采用穿孔配管，进水管总管径取200㎜，流速约为0.95m/s。在反应器里设置10根DN150㎜支管，每根管之间的中心距离为1.5m，配水孔径采用16㎜，孔距1.5m，每孔服务面积为1.5×1.5=2.25㎡，孔径向下，穿孔管距离反应池底0.2m，每个反应器有66个出水孔，采用连续进水。布水孔孔径：共设置布水孔66个，出水流速u选为2.2m/s，则孔径为（4）出水系统设计与计算①出水渠的设计采用锯齿形出水渠，渠宽0.2m，渠高0.2m，每个反应器设2条出水渠，基本可保持出水均匀。②出水堰的设计出水槽溢流堰共有4条（2×2），每条长10m，设计900三角堰，堰高50㎜，堰口水面宽b=50㎜。每个UASB反应器处理水量6.25L/s,查知溢流负荷为1-2L/（m·s），设计溢流负荷f=1.2L/（m·s），则堰上水面总长为：。三角堰数量：个，每条溢流堰三角堰数量：208/4=52个。n一条溢流堰上共有52个100㎜的堰口③出水水头损失单齿流量为：由三角堰过堰流量公式得，考虑自由跌水水头损失0.15m，则出水堰总水头损失为：（5）排泥系统的设计由于该工艺的污水处理量较小，且污泥在厌氧条件下将有机污染物转化成沼气，没有过多的剩余污泥，在培养厌氧污泥实现颗粒化时，污泥量还不够，因此不设排泥管。若要设排泥管时，可考虑把配水管兼作排泥管用，可均匀排除污泥床区的污泥，并在反应器的1/2高处，和三相分离下三角以下0.5m处各设排泥管各一根，并在池底设放空管。（6）沼气产量计算一级UASB的COD按85%计，厌氧产率系数Y取，由经验数据及计算方式得知，每去除可以产生；当考虑细胞合成时，在标准状态下，实际产气量按下式进行计算：式中：-标准状态下产量，；-处理水量，；-进水COD值，；-出水COD值，；1.42-由细胞体重换算为COD的换算系数；Y-厌氧产率系数，则产量：占沼气体积的55%，则沼气的体积为：n（7）产泥量计算一级UASB的最大设计流量，进水COD浓度为，COD去除率为85%，污泥产率为，则剩余污泥量为：假定排泥含水率为98%，则排泥量为：3.5二级UASB反应器的设计设计参数选取如下：容积负荷；污泥产率；产气率；设计处理水质如表3-3：表3-3二级UASB反应器处理水质指标水质指标CODBODSS进水水质2400-30001760-22082100去除率(%)606530出水水质960-1200616-772.81470经过一级UASB处理，设计水量拟减小为60%，则设计水量为：（1）反应区计算UASB有效容积：式中：-经过一级UASB处理后的设计流量，-进水COD含量，-容积负荷，查表得，按反应温度35选取SS占COD总量30%的废水，容积负荷为10，则：n将UASB设计成圆形池子，布水均匀，处理效果好。取水力负荷，则：池子面积为：池深为：采用一座UASB反应器，则池子直径为：取，则实际横截面积为：实际表面水力负荷为：故符合设计要求。反应区水力停留时间：(2)配水系统设计与计算本系统设计为圆形布水器，UASB反应器设36个布水点。布水系统设计计算草图见图UASB布水系统设计草图n圆环直径计算：每个孔口服务面积为：处在0.5-2范围内，符合设计要求。可设3个圆环，最里面的圆环设6个孔口，中间设12个，最外围设18个孔口。1)内圈6个孔口设计服务面积：折合为服务圆的直径为：用此直径作一个虚圆，在该圆内等分虚圆面积处设一实圆环，其上布6个孔口，则圆的直径计算如下：则：2）中圈12个孔口设计服务面积：折合成服务圆直径为：中间圆环直径计算如下：则：3）外圈18个孔口设计服务面积：折合成服务圆直径为：n外圆环的直径计算如下：则：4）配水区高度可按下式计算：式中：-进水支管管径，m。则配水区高度为：(3)出水系统的设计：①出水渠的设计采用锯齿形出水渠，渠宽0.2m，渠高0.2m，每个反应器设2条出水渠，基本可保持出水均匀。②出水堰的设计出水槽溢流堰共有4条（2×2），每条长10m，设计900三角堰，堰高50㎜，堰口水面宽b=50㎜。三角堰结构示意图每个UASB反应器处理水量6.25L/s,查知溢流负荷为1-2L/（m·s），设计溢流负荷f=1.2L/（m·s），则堰上水面总长为：。三角堰数量：个，每条溢流堰三角堰数量：125/4=31个。一条溢流堰上共有31个100㎜的堰口③出水水头损失单齿流量为：n由三角堰过堰流量公式得，考虑自由跌水水头损失0.15m，则出水堰总水头损失为：（4）排泥系统的设计:在UASB三相分离器下0.5m和底部400㎜高处，各设置一个排泥口，共两个排泥口。每天排泥一次。（5）沼气产量计算二级UASB的COD按60%计，厌氧产率系数Y取，由经验数据及计算方式得知，每去除可以产生，由公式得产量：取占沼气体积的55%，则沼气体积（标准状态）为：（6）产泥量计算二级UASB的最大设计流量，进水COD浓度为，COD去除率为60%，污泥产率为，则剩余污泥量为：假定排泥含水率为98%，则排泥量为：3.6三相分离器设计与计算三相分离器设计计算草图见下图n（1）设计说明三相分离器要具有气、液、固三相分离的功能。三相分离器的设计主要包括沉淀区、回流缝、气液分离器的设计。（2）沉淀区的设计三相分离器的沉淀区的设计同二次沉淀池的设计相同，主要是考虑沉淀区的面积和水深，面积根据废水量和表面负荷率决定。由于沉淀区的厌氧污泥及有机物还可以发生一定的生化反应产生少量气体，这对固液分离不利，故设计时应满足以下要求：1）沉淀区水力表面负荷<1.0m/h2）沉淀器斜壁角度设为50°，使污泥不致积聚，尽快落入反应区内3）进入沉淀区前，沉淀槽底逢隙的流速≤2m/h4）总沉淀水深应大于1.5m5）水力停留时间介于1.5-2h如果以上条件均能满足，则可达到良好的分离效果。沉淀器（集气罩）斜壁倾角θ＝50°（3）一级UASB三相分离器设计:设2个三相分离器1）沉淀区面积为：表面水力负荷为：符合设计要求。n2）回流缝设计的取值范围为0.5-1.0,一般取0.5，取，，，式中：-下三角集气罩底水平宽度，；-下三角集气罩斜面的水平夹角；-下三角集气罩的垂直高度，。则：下三角集气罩之间的污泥回流缝中混合液的上升流速可用下式计算：式中：-反应器中废水流量，；-下三角形集气罩回流缝面积，。则：，符合设计要求。上下三角形集气罩之间回流缝中流速可用下式计算：式中：-反应器中废水流量，；-上三角形集气罩回流缝之间面积，。取回流缝宽，上集气罩下底宽，则：n则：故符合设计要求。确定上下三角形集气罩相对位置及尺寸故：由上述尺寸可计算出上集气罩上底长度为：三相分离器高度3）气液分离设计取设计参数为：，，，，，碰撞系数则：由于一般废水的，故取。由斯托克斯公式可得气体上升速度为：n式中：-气泡上升速度，-重力加速度，-碰撞系数，取0.95-废水的动力粘度系数，则：水流速度则：，故满足设计要求。UASB总高H=6.5m，沉淀区高4.0m，污泥区高1m，悬浮区高1m，超高0.5m。（4）二级UASB三相分离器设计1）沉淀区面积为：表面水力负荷为：符合设计要求。2）回流缝设计的取值范围为0.5-1.0，取，，，式中：-下三角集气罩底水平宽度，；n-下三角集气罩斜面的水平夹角；-下三角集气罩的垂直高度，。则：下三角集气罩之间的污泥回流缝中混合液的上升流速可用下式计算：式中：-经过一级UASB处理后的设计流量，；-下三角形集气罩回流缝面积，。则：，符合设计要求。上下三角形集气罩之间回流缝中流速可用下式计算：式中：-经过一级UASB处理后的设计流量，；-上三角形集气罩回流缝之间面积，。取回流缝宽，上集气罩下底宽，则：则：故符合设计要求。确定上下三角形集气罩相对位置及尺寸，n故：由上述尺寸可计算出上集气罩上底直径为：三相分离器高度3）气液分离设计取设计参数为：，，，，，则：由于一般废水的，故取。由斯托克斯公式可得气体上升速度为：式中：-气泡上升速度，-重力加速度，-碰撞系数，取0.95n-废水的动力粘度系数，则：水流速度则：，故满足设计要求。UASB总高H=4.5m，沉淀区高2.0m，污泥区高1m，悬浮区高1m，超高0.5m。3.7SBR的设计与计算SBR草图如下：设计参数（1）参数选择范围n本设计采用高负荷间歇进水，参数拟定:取值为;污泥浓度CA取;反应池数目N=2；活性污泥界面以上最小水深ϵ=0.5m；排除比1/m=1/4;反应池水深H=5m；（2）设计水量水质设计水量为：Qmax=1080m3/d=45m3/h=0.0125m3/s表3-4SBR反应器处理水质指标水质指标CODBODSS进水水质960-1200616-772.81470去除率(%)908590出水水质96-12092.4-115.92147（3）反应池运行周期各工序时间计算1)曝气时间n式中：CS-进水BOD浓度LS-BOD污泥负荷CA-污泥浓度，取2000mgMLSS/L水温为20℃时：初期沉淀速度：水温为30℃时：初期沉淀速度：式中：t-水温CA—MLSS浓度，mgMLSS/L水温为20℃时的必要沉降时间：水温为30℃时的必要沉降时间：2)排出时间沉淀时间在0.32h-0.48h左右变化，排出时间取1h左右，则总的沉淀时间取2h3)一个周期所需要的时间为：取一周期为8小时则周期数位:4)进水时间（4）反应池设计计算1）反应池有效容积n反应池容量式中：n-反应器一天的周期数Qmax-最大进水量反应池水深取5m，则必要的水面积为1442）确定单座反应池尺寸SBR有效水深取5m，超高0.5m，则SBR总高为5.5m，SBR面积为144设SBR的长宽比为2:1，则SBR的长为16.97m，取17m，宽为8.49m，取9m，设计面积为：（5）需氧量及供气量计算式中：-微生物对有机污染物氧化分解过程的需氧率，取0.5kgO2/kg-污水设计流量，-进水BOD5含量，Se-出水BOD含量，b-微生物通过内源代谢的自身氧化过程的需氧率，取0.15kgO2/kgXv-单位曝气池容积内的挥发性悬浮固体浓度，2V-曝气池容积，2设计采用塑料SX-1型空气扩散器，敷设SBR反应池池底，水下淹没深度为，SX-1型空气扩散器的氧转移效率为SBR反应池的供气量G为：（6）污泥产量计算n式中：a-微生物自身代谢系数，0.5-0.7，取0.5b-微生物自身氧化率，-，BOD进出水浓度mg/L-污泥负荷率，取设排泥含水率为98%，则排泥量为：（7）滗水器选型现在的SBR工艺一般都采用滗水器排水。滗水器排水过程中能随水位的下降而下降，使排出的上清液始终是上层清液。为防止水面浮渣进入滗水器被排走，滗水器排水口一般都会淹没在水下一定的深度。本工艺选择采用旋转式滗水器。旋转式滗水器属于有动力式滗水器，应用广泛，适合大中型污水处理厂使用。选用两台滗水器，每台滗水器的排水量为：基础尺寸：出水管径：125mm排水量：80方v3.8风机的设计（1）鼓风机房只需给SBR池供气，则总供气量为：选用六台（四用二备），则每台鼓风机供气量为：根据计算选择RG-400系列罗茨鼓风机，设备参数为：口径：400A转速：630排气压力：9.8进口流量：258(2)风机房根据所选取的鼓风机的型号和大小，设计风机房的占地面积为，高。3.9沼气收集系统设计计算1.沼气产量计算:沼气主要产生厌氧阶段，①总产气量n一级UASB产气14169，二级UASB产气900.13②集气管：每个集气罩的沼气用一根集气管收集，一级UASB有4根集气管，二级UASB有2根集气管一级UASB每根集气管内最大气流量二级UASB每根集气管内最大气流量据资料，集气室沼气出气管最小直径d=100mm,都取100㎜.③沼气主管：每池集气管先通到一根单池主管，然后再汇入两池沼气主管。采用钢管，沼气主管管道坡度为0.5%.一级UASB沼气主管内最大气流量取D=300㎜，充满度为0.8，则流速为二级UASB沼气主管内最大气流量取D=150㎜，充满度为0.6，则流速为④沼气主管内最大气流量取D=300㎜，充满度为0.8，则流速为2.水封灌设计水封灌主要是用来控制三相分离气的集气室中气液两相界面高度的，因为当液面太高或波动时，浮渣或浮沫可能会引起出气管的堵塞或使气体部分进入沉降室，同时兼有有排泥和排除冷凝水作用。①水封高度式中：H0————反应器至贮气罐的压头损失和贮气罐内的压头为保证安全取贮气罐内压头，集气罩中出气气压最大H1取2m水头，贮气罐内压强H0为400㎜水头。②水封灌：水封高度取1.5m，水封灌面积一般为进气管面积的4倍，则n水封灌直径取0.5m。3.气水分离器气水分离器起到对沼气干燥的作用，选用φ500㎜×H1800㎜钢制气水分离器一个，气水分离器中预装钢丝填料，在气水分离器前设置过滤器以净化沼气，在分离器出气管上装设流量计及压力表。4.沼气柜容积确定由上述计算可知该处理站日产沼气15069.13，则沼气柜容积应为3h产气量的体积确定，即。设计选用300钢板水槽内导轨湿式储气柜，尺寸为φ7000㎜×H6000㎜。4.污泥处理部分设计与计算4.1污泥重力浓缩池设计计算（1）浓缩池池体计算浓缩池污泥量为一级UASB、二级UASB和SBR的污泥量:一级UASB：91.8含水率98%二级UASB：5.83含水率98%SBR：4.434含水率98%污泥总量为：（2）浓缩池总面积：式中：——流入浓缩池的干污泥浓度（），为6n——污泥量（m3/d），——固体通量，一般采用；取（3）本设计采用两个污泥浓缩池，则单个池：污泥总量：浓缩池面积：（4）浓缩池的直径：（5）沉淀池有效水深：式中：——浓缩池浓缩时间（），一般采用，本设计取。（7）浓缩后单个池剩余污泥量：式中：——进入浓缩池时的污泥含水率，一般为；——流出浓缩池的污泥含水率；——浓缩池个数。（8）污泥斗容积式中：——泥斗倾角，为保证排泥顺畅，圆形污泥斗倾角本设计取；——污泥斗上口半径（m），本设计取；——污泥斗底部半径(m)，本设计取。则污泥斗的容积：n（9）浓缩池总高度本设计取浓缩池超高，缓冲层高度（10）排泥管采用污泥管道最小管径，间歇将污泥排出设计草图如下：4.2污泥脱水经浓缩后的污泥进一步脱水，以减少体积，便于运输和后续处理（1）脱水污泥量计算脱水后污泥量：n式中：Q——脱水后污泥量(m3/d)；Q0——脱水前污泥量(m3/d)；P1——脱水前污泥含水率(%)；P2——脱水后污泥含水率(%)；M——脱水后干污泥重量(㎏/d)。设计中取Q0=27.22m3/d，P1=97%，P2=75%污泥脱水后形成泥饼用小车运走，分离液返回处理系统前端进行处理。（2）脱水机的选择机械脱水方法有真空吸虑法、压滤法和离心法。常用的脱水机械主要有：板框压滤机、带式压滤机、离心机。各种脱水机的主要特点如下：各种脱水机特点及适用设计中选用BAJZ15A/800-50型板框压滤机，其主要技术指标为，如下表：n4.3污泥最终处置污泥最终处置方法有弃置法和回收利用法。弃置法包括卫生填埋和污泥焚烧处置；回收利用法包括污泥的土地利用、污泥堆肥和工业利用等。本设计中采用卫生填埋、土地利用及污泥堆肥等方法相结合的方式综合合理处置污泥。5.附属建筑物的确定（1）泵房：根据所选取的提升泵的型号与尺寸，设计泵房的占地面积大小为，高为。（2）脱水机房：根据脱水机的选择型号和尺寸，设计脱水机房的占地面积为，高（3）污水处理厂的其他构筑物，例如：综合办公楼、食堂、维修间、员工宿舍、绿地等会再平面设计中标明。n6.污水处理厂的总体布置6.1平面布置设计计算每个构筑物的占地面积：（1）格栅：取面积为（2）沉淀池：(3)集水池：（4）一级UASB：（5）二级UASB：（6）SBR：（7）污泥浓缩池:（8）提升泵房、风机房、污泥脱水机房：6.2水力高程布置6.2.1污水流经各处理构筑物水头损失表6-1污水流经各处理构筑物水头损失表构筑物名称水头损失（m）构筑物名称水头损失（m）格栅0.2一级UASB0.5竖流式沉淀池0.5二级UASB0.5集水池0.2SBR0.6n6.2.2污水管渠水头损失计算表表6-2污水管渠水头损失计算表名称流量(L/s)管径D/mm或B*H/m坡度I(‰)流速V(m/s)长度(m)水深h/mI·LSBR-出厂管12.5300SBR0.4二级UASB-SBR12.50.2×0.45100.250.37二级UASB0.5一级UASB-二级UASB7.50.2×0.45100.250.374一级UASB0.5集水池-一级UASB12.530070.77100.070.170.0050.075集水池0.2沉淀池-集水池12.530070.7750.040.050.0020.037沉淀池0.5提升泵-沉淀池12.530070.7760.040.170.0050.047提升泵0.200格栅0.0813.2846.2.3高程确定假设集水池处的地坪标高为46.4m，按结构稳定原则确定池底埋深为1-5m，取埋深为4m，然后根据各处理构筑物之间的水头损失推求其它构筑物的设计水面标高，从格栅到提升泵提升到沉淀池到集水池等。经过计算各污水处理构筑物的设计水面标高见下表。各处理构筑物的水面标高及池底标高见表6-3。表6-3各处理构筑物的水面标高及池底标高构筑物名称水面标高(m)池底标高(m)构筑物名称水面标高(m)池底标高(m)进水管42.442.1集水池43.9042.40n格栅前42.3642.27一级UASB43.6337.63格栅后42.4442.35二级UASB42.7538.75沉淀池44.4439.76SBR41.8836.88提升泵房顶标高;46.44m,底标高44.44m；风机房顶标42.64m，底标高40.64m，出水管管顶41.48m，管底41.44m。计算每个构筑物的高度：（1）格栅：（2）沉淀池：(3)集水池：（4）一级UASB：（5）二级UASB：（6）SBR：（7）污泥浓缩池：（8）提升泵房：（9）风机房：（10）污泥脱水机房：6.3.污泥高程6.3.1污泥管道水头损失管道水头损失式中：-污泥浓度系数-局部阻力系数D-污泥管管径L-管道长度v-管内流速查表知污泥含水率98%时，污泥浓度系数n=81，污泥含水率为96%时，污泥浓度系数=61。连接管道水头损失见表6-4。表6-4污泥管道水头损失计算表管渠及构筑物名称流量（L/s）管渠设计参数水头损失（m）D(㎜)V(m/s)L(m)一级UASB-浓缩池1.06252001350.46二级UASB—浓缩池0.06752001200.26SBR-浓缩池0.0513200150.07浓缩池—脱水机房0.315200150.086.3.2污泥处理构筑物的水头损失当污泥以重力流排出池体时，污泥处理构筑物的水头损失以各构筑物的出流水头计算，浓缩池一般取1.5m,SBR与UASB取1.2m。污泥高程布置从一级UASB—浓缩池推得，浓缩池水位43.63-0.46=43.17m从浓缩池—脱水机房推得，脱水机房水位；43.17-0.08=43.09浓缩池水位确定为43.17m，脱水机房水位确定为43.09m，表6-5污泥处理各构筑物标高构筑物名称水面标高池底标高浓缩池43.1734.3脱水机房43.0941.59n7.结论与感想这次课程设计相比前几次来说，无论是计算量还是知识量都比以往要大，课程设计给我最大的收获应该就是把课本学的东西应用到实践中去，尽管不知道可不可行，但却让我们得到了锻炼。通过课程设计，让我们把以前为掌握的课本知识得到了加强，最大了好处让我们同学自己多了交流的机会，让我们这个集体更具有凝聚力。最后，要感谢王老师百忙之中辅导我们和对我们学业的负责。参考文献[1].孙慧修主编.排水工程上册(第4版).北京:中国建筑工业出版社，1998年7月.[2].张自杰主编.排水工程下册(第4版).北京:中国建筑工业出版社，2000年6月.[3].任南琪马放编.污染控制微生物学原理与应用.北京:中国环境科学出版社[4].韩洪军主编.污水处理构筑物设计与计算.哈尔滨:哈尔滨工业大学出版社，2002年6月.[5].孙力平主编.污水处理新工艺与设计计算实例.北京:科学出版社，2001年7月.[6].姜乃昌主编.水泵及水泵站.北京:中国建筑工业出版社，1993年6月.[7].给水排水设计手册第1册(常用资料).北京:中国建筑工业出版社，1986年12月.[8].给水排水设计手册第5册(城市排水).北京:中国建筑工业出版社，1986年12月.[9].给水排水设计手册第6册(工业排水).北京:中国建筑工业出社，1986年12月.[10].给水排水设计手册第9册(专用机械).北京:中国建筑工业出社，1986年12月.n[11].给水排水设计手册第10册(技术经济分析).北京:中国建筑工业出社，1986年12月.[12].给水排水设计手册第11册(常用设备).北京:中国建筑工业出社，1986年12月.[13].室外排水设计规范(GBJ14-87).北京:中国计划出版社，1998年7月.[14].罗辉主编.环保设备设计与应用.北京:高等教育出版社，2000年.n原文已完。下文为附加文档，如不需要，下载后可以编辑删除，谢谢！施工组织设计本施工组织设计是本着“一流的质量、一流的工期、科学管理”来进行编制的。编制时，我公司技术发展部、质检科以及项目部经过精心研究、合理组织、充分利用先进工艺，特制定本施工组织设计。一、工程概况：西夏建材城生活区27#、30#住宅楼位于银川市新市区，橡胶厂对面。本工程由宁夏燕宝房地产开发有限公司开发，银川市规划建筑设计院设计。本工程耐火等级二级，屋面防水等级三级，地震防烈度为8度，设计使用年限50年。本工程建筑面积:27#楼3824.75m2;30#楼3824.75m2。室内地坪±0.00以绝对标高1110.5m为准，总长27#楼47.28m；30#楼47.28m。总宽27#楼14.26m；30#楼14.26m。设计室外地坪至檐口高度18.600m，呈长方形布置，东西向，三个单元。本工程设计屋面为坡屋面防水采用防水涂料。外墙水泥砂浆抹面，外刷浅灰色墙漆。内墙面除卫生间200×45n300瓷砖，高到顶外，其余均水泥砂桨罩面，刮二遍腻子；楼梯间内墙采用50厚胶粉聚苯颗粒保温。地面除卫生间200×200防滑地砖，楼梯间50厚细石砼1：1水泥砂浆压光外，其余均采用50厚豆石砼毛地面。楼梯间单元门采用楼宇对讲门，卧室门、卫生间门采用木门，进户门采用保温防盗门。本工程窗均采用塑钢单框双玻窗，开启窗均加纱扇。本工程设计为节能型住宅，外墙均贴保温板。本工程设计为砖混结构，共六层。基础采用C30钢筋砼条形基础，上砌MU30毛石基础，砂浆采用M10水泥砂浆。一、二、三、四层墙体采用M10混合砂浆砌筑MU15多孔砖；五层以上采用M7.5混合砂浆砌筑MU15多孔砖。本工程结构中使用主要材料：钢材：I级钢，II级钢；砼：基础垫层C10，基础底板、地圈梁、基础构造柱均采用C30，其余均C20。本工程设计给水管采用PPR塑料管，热熔连接；排水管采用UPVC硬聚氯乙烯管，粘接；给水管道安装除立管及安装IC卡水表的管段明设计外，其余均暗设。本工程设计采暖为钢制高频焊翅片管散热器。本工程设计照明电源采用BV－2.5铜芯线，插座电源等采用BV－4铜芯线；除客厅为吸顶灯外，其余均采用座灯。一、施工部署及进度计划1、工期安排45n本工程合同计划开工日期：2004年8月21日，竣工日期：2005年7月10日，合同工期315天。计划2004年9月15日前完成基础工程，2004年12月30日完成主体结构工程，2005年6月20日完成装修工种，安装工程穿插进行，于2005年7月1日前完成。具体进度计划详见附图－1（施工进度计划）。2、施工顺序⑴基础工程工程定位线（验线）→挖坑→钎探（验坑）→砂砾垫层的施工→基础砼垫层→刷环保沥青→基础放线（预检）→砼条形基础→刷环保沥青→毛石基础的砌筑→构造柱砼→地圈梁→地沟→回填工。⑵结构工程结构定位放线（预检）→构造柱钢筋绑扎、定位（隐检）→砖墙砌筑（＋50cm线找平、预检）→柱梁、顶板支模（预检）→梁板钢筋绑扎（隐检、开盘申请）→砼浇筑→下一层结构定位放线→重复上述施工工序直至顶。⑶内装修工程门窗框安装→室内墙面抹灰→楼地面→门窗安装、油漆→五金安装、内部清理→通水通电、竣工。⑷外装修工程外装修工程遵循先上后下原则，屋面工程（包括烟道、透气孔、压顶、找平层）结束后，进行大面积装饰，塑钢门窗在装修中逐步插入。一、施工准备45n1、现场道路本工程北靠北京西路，南临规划道路，交通较为方便。场内道路采用级配砂石铺垫，压路机压。2、机械准备⑴设2台搅拌机，2台水泵。⑵现场设钢筋切断机1台，调直机1台，电焊机2台，1台对焊机。⑶现场设木工锯，木工刨各1台。⑷回填期间设打夯机2台。⑸现场设塔吊2台。3、施工用电施工用电已由建设单位引入现场；根据工程特点，设总配电箱1个，塔吊、搅抖站、搅拌机、切断机、调直机、对焊机、木工棚、楼层用电、生活区各配置配电箱1个；电源均采用三相五线制；各分支均采用钢管埋地；各种机械均设置接零、接地保护。具体配电箱位置详见总施工平面图。3、施工用水施工用水采用深井水自来水，并砌筑一蓄水池进行蓄水。楼层用水采用钢管焊接给水管，每层留一出水口；给水管不置蓄水池内，由潜水泵进行送水。4、生活用水生活用水采用自来水。45n1、劳动力安排⑴结构期间：瓦工40人；钢筋工15人；木工15人；放线工2人；材料1人；机工4人；电工2人；水暖工2人；架子工8人；电焊工2人；壮工20人。⑵装修期间抹灰工60人；木工4人；油工8人；电工6人；水暖工10人。四、主要施工方法1、施工测量放线⑴施工测量基本要求A、西夏建材城生活区17#、30#住宅楼定位依据：西夏建材城生活区工程总体规划图，北京路、规划道路永久性定位B、根据工程特点及＜建筑工程施工测量规程＞DBI01－21－95，4、3、2条，此工程设置精度等级为二级，测角中误差±12，边长相对误差1/15000。C、根据施工组织设计中进度控制测量工作进度，明确对工程服务，对工程进度负责的工作目的。⑵工程定位A、根据工程特点，平面布置和定位原则，设置一横一纵两条主控线即27#楼：（A）轴线和（1）轴线；30#楼：（A）轴线和（1）轴线。根据主轴线设置两条次轴线即27#45n楼：（H）轴线和（27）轴线；30#楼：（H）轴线和（27）轴线。B、主、次控轴线定位时均布置引桩，引桩采用木桩，后砌一水泥砂浆砖墩；并将轴线标注在四周永久性建筑物或构造物上，施测完成后报建设单位、监理单位确认后另以妥善保护。C、控轴线沿结构逐层弹在墙上，用以控制楼层定位。D、水准点：建设单位给定准点，建筑物±0.00相当于绝对标高1110.500m。⑶基础测量A、在开挖前，基坑根据平面布置，轴线控制桩为基准定出基坑长、宽度，作为拉小线的依据；根据结构要求，条基外侧1100mm为砂砾垫层边，考虑放坡，撒上白灰线，进行开挖。B、在垫层上进行基础定位放线前，以建筑物平面控制线为准，校测建筑物轴线控制桩无误后，再用经纬仪以正倒镜挑直法直接投测各轴线。C、标高由水准点引测至坑底。⑷结构施工测量A、首层放线验收后，主控轴一引至外墙立面上，作为以上务层主轴线竖身高以测的基准。B、施工层放线时，应在结构平面上校投测轴线，闭合后再测设细部尺寸和边线。45nC、标高竖向传递设置3个标高点，以其平均点引测水平线折平时，尽量将水准仪安置在测点范围内中心位置，进行测设。2、基坑开挖本工种设计地基换工，夯填砂砾垫层1100mm；根据此特点，采用机械大开挖，留200mm厚进行挖工、铲平。开挖时，根据现场实际土质，按规范要求1:0.33放坡，反铲挖掘机挖土。开挖出的土，根据现场实际情况，尽量留足需用的好土，多余土方挖出，避免二次搬运。人工开挖时，由技术员抄平好水平控制小木桩，用方铲铲平。挖掘机挖土应该从上而下施工，禁止采用挖空底脚的操作方法。机械挖土,先发出信号，挖土的时候，挖掘机操作范围内，不许进行其他工作，装土的时候，任何人都不能停留在装土车上。3、砌筑工程⑴材料砖：MU15多孔砖，毛石基础采用MU30毛石。砂浆：±0.00以下采用M10水泥砂浆，一、二、三、四层采用M10混合砂浆，五层以上采用M7.5混合砂浆。⑵砌筑要求A、开工前由工长对所管辖班组下发技术交底。B、砌筑前应提前浇水湿润砖块，水率保持在10％－15％。C、砌筑采用满铺满挤“三一砌筑法“45n，要求灰浆饱满，灰缝8－12mm。D、外墙转角处应同时砌筑，内外墙交接处必须留斜槎，槎子长度不小于墙体高度的2/3，槎子必须平直、通顺。E、隔墙与墙不同时砌筑又不留成斜槎时可于墙中引出阳槎或在墙的灰缝中预埋拉结筋，每道不少于2根。F、接槎时必须将表面清理干净，浇水湿润，填实砂浆，保持灰缝平直。G、砖墙按图纸要求每50mm设置2φ6钢筋与构造柱拉结，具体要求见结构总说明。H、施工时需留置临时洞口，其侧边离交接处的墙面不少于500mm，顶部设边梁。4、钢筋工程⑴凡进场钢筋须具备材质证明，原材料须取样试验，经复试合格后方可使用。⑵钢筋绑扎前应仔细对照图纸进行翻样，根据翻样配料，施工前由工长对所管辖班组下发技术交底，准备施工工具，做好施工的准备工作。⑶板中受力钢筋搭接，I级钢30d，II级钢40d，搭接位置：上部钢筋在跨中1/3范围内，下部钢筋在支座1/3范围内。⑷钢筋保护层：基础40mm，柱、梁30mm，板20mm。保护层采用50mm×50mm的水泥砂浆块。板上部钢筋用马凳按梅花状支起。45n⑸所有钢筋绑扎，须填写隐检记录，质评资料及目检记录，验收合格后方可进行下道工序。5、砼工程⑴水泥进场后须做复试，经复试合格后由试验室下达配合比。施工中严格掌握各种材料的用量，并在搅拌机前进行标识，注明每立方米、每盘用量。同时搅拌时，须车车进磅，做好记录。⑵浇筑前，对模板内杂物及油污、泥土清理干净。⑶投料顺序：石子→水泥→砂子。⑷本工程均采用插入式振捣器，一次浇筑厚度不宜超过振捣器作用部分长度的1.25倍，捣实砼的移动间距不宜大于振捣器作用半径的1.5倍。⑸砼浇筑后1昼夜浇水养护，养护期不少于7d，砼强度未达到1.2MPa之前不得上人作业。6、模板工程⑴本工程模板采用钢木混合模板。模板支搭的标高、截面尺寸、平整度、垂直度应达到质量验收标准，以满足其钢度，稳定性要求。⑵模板支撑应牢固可靠，安装进程中须有防倾覆的临时固定措施。⑶本工程选用851脱模剂，每拆除一次模板经清理后涂刷脱模剂，再重新组装，以保证砼的外观质量。45n1、架子工程⑴本工程采用双排架子防护，外设立杆距墙2m，里皮距墙50cm，立杆间距1.5m，顺水间距1.2m，间距不大于1m。⑵架子底部夯实，垫木板，绑扫地杆。⑶为加强架子的稳定性，每七根立杆间设十字盖，斜杆与地面夹角60o。⑷为防止脚平架外倾，与结构采用钢性拉接，拉接点间距附和“垂四平六“的原则。⑸外防护架用闭目式安全网进行封闭，两平网塔接和网下口必须绑孔紧密。⑹结构架子高出作业层1m，每步架子满铺脚手板，要求严密牢固并严禁探头板。2、装饰工程装饰工程施工前，要组织质监部门、建设、设计、施工单位四方参加的主体结构工程核验收，对已完全体分部工程进行全面检查、发现问题及时处理，清除隐患，并做好装饰前材料、机具及技术准备工作。1、根据预算所需材料数量，提出材料进场日期，在不影响施工用料的原则下，尽量减少施工用地，按照供料计划分期分批组织材料进场。45n2、将墙面找方垂直线，清理基层，然后冲筋，按照图纸要求，分层找平垂直，阴阳角度方正，然后拉线作灰饼。底子灰应粘结牢固，并用刮杠刮平，木抹子抹平。3、罩面应均匀一致，并应在终凝前刮平压光，上三遍灰抹子。4、油漆、涂料施工：油漆工程施工时，施工环境应清洁干净，待抹灰、楼地面工程全部完工后方可施工，油漆涂刷前被涂物的表面必须干燥、清洁，刷漆时要多刷多理不流坠，达到薄厚均匀，色调一致，表面光亮。墙面涂料基层要求现整，对缝隙微小孔洞，要用腻子找平，并用砂纸磨平。为了使颜色一致，应使用同一配合比的涂料，使用时涂料搅匀，方可涂刷，接槎外留在阴阳角外必须保证涂层均匀一致表面不显刷纹。1、楼地面工程楼地面工程只作50厚豆石砼垫层。做垫层必须先冲筋后做垫层，其平整度要控制在4mm以内，加强养护4－5天后，才能进行上层施工。10、层面工程1、屋面保温层及找平层必须符合设计要求，防水采用防水卷材。2、做水泥砂浆找平层表面应平整压光，屋面与女儿墙交接处抹成R≥150mm圆角。45n3、本工程屋面材料防水，专业性强，为保证质量，我们请专业人员作防水层。4、原材料在使用前经化验合格后才能使用，不合格材料严禁使用。11、水、暖、电安装工程⑴管道安装应选用合格的产品，并按设计放线，坡度值及坡向应符合图纸和规范要求。⑵水、暖安装前做单项试压，完毕后做通、闭水后试验和打压试验，卫生间闭水试验不少于24小时。⑶电预埋管路宜沿最近线路敷设，应尽量减少弯曲，用线管的弯曲丝接套丝，折扁裂缝焊接，管口应套丝用堵头堵塞。油漆防腐等均符合图纸各施工规范及质量评定标准。⑷灯具、插座、开关等器具安装，其标高位置应符合设计要求，表面应平直洁净方正。⑸灯具、插座、开关等器具必须选用合格产品，不合格产品严禁使用。⑹做好各种绝缘接地电阻的测试和系统调整记录，检查配线的组序一定要符合设计要求。五、预防质量通病之措施本工程按优质工程进行管理与控制，其优质工程的目标体系与创优质工程的保证措施在本工程施工组织设计中做了详述。本措施不再述。45n创优质工程除对各分部、分项、工序工程施工中，精心操作，一丝不苟、高标准严要求作业外，关键是防止质量通病。为此，提出防止通病的作业措施如下：1、砖墙砌体组砌方法：⑴、组砌方法：一顺一丁组砌，由于这种方法有较多的丁砖，加强了在墙体厚度方向的连结，砌体的抗压强度要高一些。⑵、重视砖砌体水平灰缝的厚度不均与砂浆饱满度：①、水平灰缝不匀：规范规定砖砌体水平灰缝厚度与竖向灰缝宽度一般为10mm，但不应小于8mm，也不应小于12mm。砂浆的作用：一是铺平砖的砌筑表面，二是将块体砖粘接成一个整体。规范中之所以有厚度和宽度要求，是由于灰缝过薄，使砌体产生不均匀受力，影响砌体随载能力。如果灰缝过厚，由于砂浆抗压强度低于压的抗压可度。在荷载作用下，会增大砂浆的横向变形，降低砌体的强度。试验研究表明，当水平灰缝为12mm时，砖砌体的抗压强度极限，仅为10mm厚时的70－75％，所以要保证水平灰缝厚度在8－12mm之间。怎样确保水平灰缝的厚度呢？A、皮数杆上，一定将缝厚度标明、标准。B、砌砖时，一定要按皮数杆的分层挂线，将小线接紧，跟线铺灰，跟线砌筑。C、砌浆所用之中砂，一定要过筛，将大于5mm的砂子筛掉。45nD、要选砖，将过厚的砖剔掉。E、均匀铺灰，务使铺灰之厚度均匀一致。坚持“一块砖、一铲灰、一揉挤“的“三一“砌砖法“。②砂浆必须满铺，确保砂浆饱满度。规范规定：多孔砖砌体，水平灰缝的砂浆饱满度不得低于80％，这是因为，灰缝的饱满度，对砌体的强度影响很大。比如：根据试验研究，当水平灰缝满足80％以上，竖缝饱满度满足60％以上时，砌体强度较不饱满时，要提高2－3倍，怎样保证灰缝饱满度呢？A、支持使用所述的“三一“砌砖法，即“一块砖、一铲灰、一揉挤“。B、水平缝用铺浆法（铺浆长度≤50cm）砌筑，竖缝用挤浆法砌筑，竖缝还要畏助以加浆法，以使竖向饱满，绝不可用水冲灌浆法。C、砂浆使用时，如有淅水，须作二次拌合后再用。绝不可加水二次拌合。拌好的砂浆，须于3小时之内使用完毕。D、不可以干砖砌筑。淋砖时，一般以15％含水率为宜。（约砖块四周浸水15mm左右）。③注意砌砖时的拉结筋的留置方法：砖砌体的拉结筋留置方法，按设计要求招待。如设计没有具体规定时，按规范执行。规范规定“拉结筋的数量每12cm厚墙放1根Ф6钢筋，沿墙高每50cm45n留一组。埋入长度从墙的留槎处算起，每边均＜100cm，末端应有弯钩”见图。规范还规定：“构造柱与墙连拉处，宜砌成马牙槎，并沿墙高每50cm设2Ф6拉结钢筋，每边伸入墙内＞100cm。2、预防楼梯砼踏步掉角：楼梯踏步浇筑砼后，往往因达不到砼强度要求，就因施工需要提前使用，既便有了足够强度，使用不慎，都会掉楞掉角。而且有了掉角，修补十分困难，且不定期牢固。为此宜采用两种方式予以防治：⑴踏步楞角上，在浇筑砼时增设防护钢筋。⑵踏步拆模时，立即以砂袋将踏步覆盖。（水泥袋或用针织袋装砂）既有利于砼养护，又可保护踏步楞角。3、楼梯弊端的预防：防止踏步不等高：踏步不等高，既不美观，又影响使用。踏步不等高现象，一般发生在最上或最下一步踏步中。产生的原则，一是建筑标高与结构标高不吻合。二是将结构标高误为建筑标高。三是施工粗心，支模有误。为此，浇筑楼梯之间：⑴仔细核查楼梯结构图与建筑图中的标高是否吻合。经查核与细致计算无误后，再制作安装模板。⑵45n浇筑砼中，往往由于操作与模板细微变形，也会使踏步有稍话误差。这一个误差，要在水泥砂浆罩面时予以调整。为使罩面有标准。在罩面之前，根据平台标高在楼梯侧面墙上弹出一道踏步踏级的标准斜线。罩面抹灰时，便踏步的外阳角恰恰落在这一条斜线上。这样做，罩面完成后，踏步的级高级宽就一致了。⑶如果，施工出现踏步尺寸有较大误差，一定要先行剔凿，并用细石砼或高强度水泥砂浆调整生，再做罩面。4、堵好脚手眼：堵脚手眼做得好坏，直接影响装修质量。一是影响墙面抹灰之脱落、开裂也空鼓；二是洒水可沿已开裂的脚手眼进入室内。因此，堵脚手眼的工作万不可忽视、大意：⑴将脚手眼孔内的砂浆、灰尘凿掉，清除洁净，洒水湿透眼内孔壁。⑵将砖浸水湿透。脚手眼内外同时堵砌，绝不准用干砖堵塞。⑶用“一砖、一铲灰、一挤塞“三一砌砖法堵塞，绝不准用碎块碴堵塞。⑷砂浆必须饱满（最后的一块砖堵完后，用竹片或扁平钢筋将砂浆塞实，刮平，灰缝要均匀、实心实意，不准不刮浆干塞砖块）。5、散水砼变形缝的做法：45n砼散水的变形缝，常规做法是镶嵌木条，砼浇筑有足够强度后将此木条取出，再灌以沥青砂浆。其缺点是L散水板块相邻高差平整不易保证，木嵌条不可取净，取木条将板块楞角碰坏，不灌沥青砂浆而灌热沥青等。好的做法是：⑴、事先按变形的长短、高度（板块砼厚）的制作厚为20mm的沥青砂浆板条；⑵砼板块浇筑前，第一块板的断缝处支设模块，砼有足够强度（1.2Mpa）后，拆除侧模板，将预制沥青砂浆板条贴粘在砼板块侧缝表面，接着浇筑第二块板块砼。集资或跳浇散水板块。（靠墙身处不支模板，直接将沥青砂浆板条粘贴）。⑶当板块砼都有了足够强度后，再用加热后的铁铬子，将缝处沥青砂浆板条予以慰汤，使其缝隙深浅一致，交角平顺。6、卫生间地面漏水的预防：⑴现浇砼楼板：沿房间四周墙上翻150mm。⑵找平层：施工前，清理面层须洁净，并湿润砼楼板表面，之后刷一层TG胶素水泥浆。⑶找坡层用细石砼，并找出排队水坡度，坡向地漏，要平整光洁。上刷冷底油一道。⑷防水层：用一布四涂。但沿四周墙上150mm，遇向口时，伸向口外300mm。⑸粘结层：用1：20水泥砂浆厚≥20mm，沿墙四周上翻150mm并粉光。注意排水坡度与坡向或做C20细石砼。7、管道根部的渗漏预防：⑴45n、浇筑钢筋砼楼板，用时准确地将位置、尺寸预留楼板管道孔。或埋设预留套管。⑵、如为预留孔洞时，要预留万不可事后凿孔或扩孔。如为预留套管进，位置一定要准确。套管要焊上止水钢环。⑶、预留孔洞的模盒或套管一棕要与楼板的模板固定防止错位。浇筑砼时派专人看护，以利及时修正。⑷、地面的做法按设计要求进行或建议甲方按上述“地面漏水防预“中所提做法处理，但防水层必须沿套管或给排水管上翻150mm并与管子贴粘牢固。⑸、如为预留孔洞，等管道安装就位并校正固定后，对预留洞要用与楼板同标号的砂浆（或1：2－1：2.5的水泥砂浆等）填实、捣固，使其与砼结合密实，决不许以碎砖、碎石、杂物随意堵塞。⑹、做地面时，切切注意地面排水坡度与坡向。8、门窗固定用木砖的改进：木门传统的固定方法是：用钉子将木门框固定在预先埋设在砖内的木砖上。每边固定点不少于2处，间距≯1.2m。这种传统做法的弊端是：木砖容易松动，木砖漏留，木砖大小倒放等，致使门窗的安装质量受到影响。改进方法是以用C20砼制成120mm及240mm的预制块，内预埋木砖。⑴、木砖埋入预制块模具前，须以防腐处理。⑵、120预制块用于370墙及120墙中。240预制块用于240墙中。45n9、塑钢窗之固定：⑴、塑钢窗与墙体的固定用连接点的设置：距框角≯180mm；间距≯600mm。眼下存在的问题是：设置连接点不足，甚或漏设，这不仅影响门窗板动不稳，更有甚者会影响日后擦窗人的生命安全。为此，日后一定要按图示之要求设置固定杠用连接点。⑵、连接点的钉固方法：墙体砌筑时，将C20砼预制块，不论砖墙、砼墙、加气块墙、都用射钉将铁板连接条钉在墙上，更有将普通铁钉钉在墙上者，都是极不安全，极不妥的操作方法。⑶、固定门窗框用的连接铁板与钉接：①、连接铁板条：其规格为：（长×宽×厚）≥140mm×20mm×1.5mm射钉规格为：（直径×长）≥3.7mm×42mm或金属胀锚螺栓：（直径×长）≥8mm×65mm施工中，常常见到连接铁板条规格过小（厚不到1mm），甚至有的用0.5mm的镀锌铁皮剪成条状做连接铁板条用，用直径4mm的螺钉固定连接铁板条，都不是妥的，或直接用铁钉钉更为不妥。②、连接铁板条与塑钢之连接，用塑钢抽芯铆钉，其直径≥5mm，不用5mm螺钉或4mm的自攻螺丝。45n⑷、预防塑钢与铁制连接铁板条之间的电偶腐蚀L：为了防止塑钢和连接铁板条之间的电偶腐蚀，采取下列措施：①、采用镀锌钢板制作连接铁板条。②、或将连接用铁板条与塑钢之间用塑料膜隔开。③、或用密封漆将塑钢与铁板条之间，窗框与墙之间予以封闭以免雨水浸入。10、给水管道施工给水管道安装施工比较简单。便是它是承压管，将受较高水压力，如粗心施工，也会带来管道渗漏，为此：⑴、管子接口：①、丝口连接：加工丝扣时要做到：丝扣光滑、端正、不抖丝、不乱扣、有椎度。这五点都要达到。有一点不符合要求，剔出重新加工或切去此端重做。②、焊接接口：设计要要求坡口焊时，坡口加工的形式须符合设计要求。不需坡口焊时，在焊前用砂布将管口打磨干净，两管对口间要均匀，不可一侧大，一侧小。焊接时，焊缝高度要符合规范要求。⑵、安装①、安装前弄清图纸，查清管子位置，走向、标高。并做现场查验当实际尺寸与图纸不符合时，提出修正，以免与土建产生矛盾。45n②、安装时，管子必须找正后再拧紧，不得倒拧，以免损坏丝扣。⑶、下料：管道不料时，尺寸一定要准确，给水管误差≤5mm。为确保下料时尺寸准确，对实际安装位置与尺寸进行实测实量，不要按图纸尺寸下料。同时，必须逐根管道都要实测实量。⑷、水压试验：①、把好水压试验关，是控制管道安装质量的关键。②、压力表必须精确，使用前要进行校验。③、试验时，第一要查看压力表的压力降，第二要逐房间察看管道的渗漏情况。④、渗水的接头、管子必须返工。大面积漏水的管段必须换掉或修理，并至不再出现“跑、冒、漏、渗“为止。11、注意配电箱的产品质量验收：市场采购的配电箱，不少是不符合国家标准的新产品。除新产品的外观质量外，突出的质量缺点是：⑴、不设零线；⑵、没有设置零线与保护接地汇流排。这种缺陷的存在，在接线时，往往将箱上的所有插座的零线串接，保护接地串接。这样，当前面的插座坏了，接在后面的几个插座就会发生零线断线或地线断线，造成搞插座没有电，或在发生漏电事故时，漏电开关不动作，严重者造成人员伤亡。45n为此，在采购配电箱时和安装配电箱之前，对其质量进行检查。查看是否分别设置了零线和保护地线汇流排。不合格者，不得使用。12、插座接线：⑴、单相二线插座：原则是“开关永远控制相线“。⑵、单相三线插座：面对插座的右孔接相线，左孔接零线。13、电器的接地电器安装中，首先考虑的就是用电安全。低压系统地接地保护最优形式就是“三相五线制供电形式“，它非常适用于分散的民用建筑，也适用于施工现场的临时供电。从电源时入配电箱之后，从接地板的引上线和电源中性点的焦点处，向室内分出保护线PE和进入电路的零线N，在建筑物地也不得混淆，困为，一旦线进入电路，就有电源通过，混淆后，就会引起漏保护器跳闸，影响正常使用。所以在用户配电线路中，插座中的线和线应该统一有颜色的区别。六、工程进度计划工期控制：要工程计划自2004年8月15日开工，2005年7月10日竣工，总工期330天。为保证工期目标的实现，将施工过程划分为五个阶段。1、基础施工阶段：45n自2004年8月15日至9月30日为基础工程施工阶段，本阶段需要完成定位放线、挖工、砂砾垫层、条形基础砼、毛石基础、地圈梁等项目。同时，安排人员按图纸设计要求预制门、窗梁主体结构钢筋制作，模板配制，主体施工做好准备工作。2、主体施工阶段：自2004年10月1日至2004年12月30日是主体施工阶段，本阶段要完成墙体砌筑，预制过梁安装，现浇钢筋砼，梁、板的支模、砼等项目。主体施工阶段组织流水施工，每层主体施工15天。施工期间，水、暖、电施工人员密切配合，作好预留、预埋工作，避免事后在墙体上打洞。3、装修施工阶段：自2005年3月1日至2005年6月20日为装修工程施工阶段。4、安装工程施工阶段：自基础工程至装修工程，安装工程施工贯穿始终，从时间上虽然与土建同步进行，但本工程设计有给排水、采暖、一般电照处还有电话、有线电视，所以说，是一个水暖、电等较齐全的工程。为此，在劳动力安排上专门有水暖工、电工施工班组与土建施工密切配合，相对独立地完成水暖、电安装工程施工任务。5、工程收尾交工阶段：45n本阶段主要做好成品保护及清理等工作。七、施工平面布置（见附图）施工平面布置原则是：1、尽最大可能少占施工用地，对划定的施工用地，作合理安排；2、塔吊固定后，主要材料及搅拌机械的布置，以其服务业范围为准，紧凑布置。3、根据工程进度，动态管理施工总平面，该高速时及时调整；4、交通道路、供水、供电、消防一次到位进行布置，确保道路通畅，供水供电空耗小，供应充足，并确保工地消防安全。5、建立文明施工现场：材料、配件、工棚、厕所、大宗材料按施工平面图严格要求就位管理，周转材料堆放有序。八、施工组织措施本工程采取项目管理法，按目标进行管理与控制，以目标计划来指导管理与控制行动，变以往以行动来实现目标的被动管理方式为以目标指导行动的主动的主动管理方式。将主动管理与被动管理相结合、前馈控制与反馈控制相结合，事先控制与事中、事后控制相结合。㈠、确保工程进度、实现合同工期的措施：1、工期目标：（平面流水、主体交叉施工）45n控制工期目标330天；其中：±0.00以下工期目标45天；主体结构工期目标：90天；内、外装饰工期目标：80天；水暖电安装工期目标：90天；收尾工期目标：10天。2、确保工期目标的措施：⑴、组建职能完善、人员配套、分工明确的施工项目管理组：项目经理：统筹工期目标，制定工期目标施工措施，决策生产要素供应与优化配置，检查平衡工期目标的实施；技术负责人：制定工期目标计划实施的技术措施，监督按工艺程序施工，解决施工技术措施实施中工期目标计划之失衡；解决施工技术措施实施中工期目标计划之实施，协调工种之穿插，布置与平衡生产要素，做好施工计划之安排与统计；料具供应员：组织材料、构配件、机具之供应，根据生产进度编制料具供应计划；财务管理员：根据工期安排与施工进度计划落实资金之供应，提出月奖金之收支计划，按期收取工程进度款；⑵、按分部分项工程进度制定施工技术措施，制定合理施工流水程序，严格要求操作程序与操作要点之管理，保证工期目标计划之顺利实施；45n⑶、以日调度日平衡为手段，项目经理及有关人员跟踪检查工期目标计划之实施，对工期目标计划做动态管理与监控；⑷、采取激励措施，对工期、工程质量、安全生产、文明施工的管理者与操作者有上好成绩者予以奖励。㈡、确保工程质量，实现人同质量目标措施：1、质量目标：工程质量总目标：合格，按合格目标进行控制与管理。其中：基础分部工程质量目标：合格；主体工程质量目标：合格；装饰工程质量目标：合格；屋面工程质量目标：合格；门窗工程质量目标：合格；地面楼地面工程质量目标：合格；给排水及供暖工程质量目标：合格；电气、照明工程质量目标：合格；2、确保工程质量目标计划实现的措施：⑴、项目经理部职能组织人员分工明确、职责分明项目经理：施工项目的本权负责人，是质量第一负责人。主管质量之制定，监控质量目标计划之实施评价与激励；45n技术负责人：主持质量目标实施的技术措施之制定，确保质量目标与技术措施对有关工长、作业班长之技术交底、监督技术措施之执行、作好跟踪检查与操作生产调查、建议项目经理与总工长调整作业布置与调换不良作业人员；总工长：监督施工技术措施之履行、调整不良作业人员之岗位、作好材料构配件事先检查、监控配合比的严格执行；有关工长：跟踪检查操作要点之执行、纠正不良作业事件。作好自检、与检、交接质量检查。作好工序、分项工程、分部工程质量进行检查、验收。建议对不良作业人员进行岗位调整；有关班组长与班组质量检查员：对本班人员进行班前操作交底，进行班后作业自检与奖评，监督本班组人员严格操作要点进行作业，参与互检与交接检查，调换不良作业人员岗位；⑵、针对本工程特点与本公司的质量通病，由技术负责人设置质量控制点，并制定操作要点与防治措施，实行重点监控；⑶、工程质量是企业生命，工程质量人人有责，工层层确保工程质量的技术交流；⑷、对工程质量施行“开路“、“一票否决“、“挂牌作业“。工程质量与进度发生矛盾，以质量为主；工程质量与人员安排发生矛盾，以质量为主调换人员；工程质量与材料发生矛盾，以质量为主调换材料；工程质量与机具发生矛盾，以质量为主调换机具；工程质量与工资挂钩，施行优质优奖；⑸、作好材料、构配件的事先检验与控制，把好三关：把好材料、构配件进场验收关：不合格者不准进场；把好材料复试关：对主材料（钢材、水泥、骨料、砖、装饰材料）作好复验，不合格材料不准使用；45n把好材料使用关：正确执行配合比，做好材料计量、正确按规格、品种、数量、强度使用材料，劣材不充好材用，好材不做劣材用，物尽其用；⑹、作好反馈工作：事先了解可能出现质量的部位与质量事件以及可能出现质量风险，并制定防范措施，予以事先控制；⑺、完善项目经理部的质量保证体系与质量管理的法规体系。㈢、确保安全目标实现，保证安全施工的措施：1、安全目标计划：本项目施工全过程中⑴、消灭重伤事故⑵、消灭伤亡事故⑶、消灭多人事故⑷、轻伤事故率：2‰2、确保安全生产的措施⑴、项目经理部有关要员与职能机构，对确保安全生产分工明确，职责分明；项目经理：是企业法人代表在本项目施工管理听全权委托代理人，是安全生产的第一负责人，主持安全措施之制定，组织安全教育与培训，组织安全设施之搭设，组织现场安全宣传与监控，组织项目安全交底，审核五种人员安全作业资格（电气、起重、焊接、机动驾驶、商空作业），组织劳动保护用品之购置与保证，监督安全措施之实施。45n技术负责人：负安全生产的技术责任，制定安全措施，主持安全教育的培训，监督安全措施之实施，对有关工长、专业工种、班组长作好安全交底，建议调换不重视安全生产的管理人员与作业人员。总工长：对有关工长、班组长作安全交底，监督安全措施之实施，调换不重视安全作业人员，监督设施搭设，组织施工平面之布置，监督违章作业，组织与监督有关工长与班组长安全程序施工。有关工长：对本工种作业班组及人员作安全作业交底，监督本工种有关作业规程施工操作，调换不重视安全的作业人员并作专项安全检查交底与检查。专职安全检查员：监督有关工种按作业规程作业，跟踪检查安全作业与安全设施之搭设防，建议调换违章工作人员，时时事事宣传安全作业的重要性，检查劳动保护用品之发放与使用。班组长与班组安全检查员：作好班前安全作业交底班后安全作业奖评，随时检查本班组作业人员按安全检查规定作业，建议奖励安全生产有功人员，随时纠正违章作业，调换不重视安全生产作业人员之岗位。⑵、按工种特点制定工种安全作业交底与作业规程，并进行两级安全交底（技术人对总工长、工长交底；总工长、工长对班组长及作业人员交底）。45n⑶、编制现场安全措施，并贯彻在施工全过程。⑷、作好安全教育及现场安全宣传。安全教育分为新工人入场教育（项目经理及技术负责人负责）分部分项工程开工前教育（总工长、有关工长负责）工序施工的班前教育与班后奖评（有关工长、班组长负责）。现场安全宣传内容为安全标志、现场安全规则、“三宝”、“四口”利用，标志等，安全检查员负责监督实施。⑸、每个月，项目经理组织一次现场安全大检查。由有关工长、总工长、专职安全员参加，随检查随整改随奖评。⑹、五大专业工种持证上岗⑺、本工程开工前，对施工机械、施工用电等重点编制安全技术措施。㈣、现场文明施工措施：1、现场文明施工指标：⑴、按施工平面图布置材料、机械、电路及管路铺设、临时设修建、道路修建、防火消防设施安设、交通要道防护；⑵、工完场清、随时清、时时清、班后清、使现场整洁有序。食堂、宿舍清洁卫生；⑶、现场文明标志，安全标志，施工责任标志等设齐全完整。2、确保现场文明责任制：⑴、明确现场文明施工责任制；45n项目经理：负布置；有关工长：负清场责任、督促、奖评责任；有关班组长：负责场清、时时清、班后清责任；总工长：负机械按平面图就位责任、监督施工平面图严格执行责任。⑵合理利用现场，科学布置施工总平面图，务使平面图规划合理，物资设备有序。⑶、与每个月安全检查之同时，项目经理组织有关人员对文明施工进行检查，随检查、随纠偏、随整改、随奖评。㈤、综合考评按区建议厅96年4月22日颁发的“工程现场综合考评办法”，每月末对本工地现场进行一次综合考评检查，并认真打分，由项目经理组织公司派人参加。九、工程质量控制标准㈠、质量标准1、分项工程（1）、合格：①、保证项目，必须符合相应评定标准的规定②、检验批项目，抽查点应符合相应质量评定标准的合格规定；③45n、实测项目，抽查点数中，建筑工程有80％以上，建安工程有80％以上的实测值应基本在到相应质量检验评定标准的规定。（2）、注意：当分项工程质量不符合相应质量检验评定标准合格的规定时，必须及时处理，并以按以下规定确定其质量等级。①、返工重作的，可重新评定质量等级；②、经加固补强或经法定检测单位鉴定能够达到设计要求时，其质量仅能评为合格；③、经法定检测单位鉴定达不到原设计要求，但经设计单位签认，可满足结构安全和使用功能要求，可不加固补强的，或经加固有补强改变外形尺寸或造成永久性缺陷的，其质量可定为合格。2、分部工程⑴、合格：所含分项工程的质量全部合格；3、单位工程：⑴、合格：①所含分部工程的质量全部合格；②质量保证资料应符合本标准的规定；③观感质量评定得分率达到90％以上。②质量保证资料应符合本标准的规定；③观感质量评定得分率达到90％及其以上。㈡、工程分解体系：（见附图）㈢、目标体系：1、目标保证体系：45n工序作业质量目标（保证）保证分项目标（保证）分部质量目标（保证）单位工程质量目标。2、目标体系：由工序作业质量目标完成，首先制定工序作业质量目标，其次制定分项质量目标，再其次制定分部工程质量目标，最后制定单位工程质量目标，这样就形成了一个单位工程的完整的目标体系。本住宅楼，其目标体系制定如下：⑴、这一单位工程，由下列分部工程组成：地基与基础工程、主体结构工程、装饰工程、层面工程、上下水与采暖、电气六个分部工程。⑵、地基与基础分部工程由下列分项组成：挖坑、砂砾垫层、C10砼垫层、条形基础、毛石基础、C30钢筋砼地梁、防潮层、回填土七道分项工程组成。⑶、主体结构分部工程，由下列分项组成：砌体、梁、板、C20构造柱，C20圈梁等分项工程。⑷、装饰分部工程由下列分项组成：一般室内抹灰、外墙抹灰墙面、刷涂料、楼地面、门窗五道分项工程。⑹、屋面分部工程由下列分项组成：屋面找水平、保温层、卷材防水层、瓦屋面四道分项工程组成。⑺、上下水与采暖分部工程由下列分项组成：上水管道安装`上水管道附件与卫生器具安装、采暖管道安装、采暖器附件安装四个分项工程。45n⑻电气分部工程由下列分项组成：配管及管内穿线、护套配线、电气照明灯具及配电箱安装、接地装置四道分项工程。3、质量目标制定：⑴、首先确定单位工程的质量目标；工程质量目标，就是单位工程的质量评定等级，这个目标，在工程承包合同中已做了明确界定（是合格）；其次，规划六个分部工程的质量目标；要明确哪几个分部工程质量必须达到合格标准，才能确保单位工程达到合格。⑵、质量目标制定依据：①、两个承包合同：工程承包合同中规定的本单位工程的目标；项目经理经营承包合同中明确的质量责任目标；②、有关法规、标准、定额；③、有关图纸、招标文件、施工组织设计、资料；④、生产要素的实际状况与动态；⑤、设计要求与有关说明。⑶、以地其基础分部工程为例，其质量目标如下：①、基础分部工程的分项工程质量目标如下图：②、其他分部工程的分项工程的质量目标，中标后由项目经理部制定。㈣、目标控制与管理：45n1、目标控制：项目中在实现所定目标过程中，按预定目标计划实施（也就是将所定目标做为管理活动的中心），在实施管理的过程中，由于各因素会对之产生干扰，项目经理部就要通过检查，获取目标实施中信息，将之与原目标计划进行比较，发现偏差，采取相应措施纠正偏差，确保目标计划的正常实施，最终获得预定目标计划之实施。这是一种将经济活动和管理活动的任务，转换为具体目标加以实施和控制的主动管理法，它的精华就是以目标来指导行动。2、实行目标管理或控制，要有两个条件其一：有一个明确的目标计划体系，如上所述，首先，将施工项目进行分解，形成一个工程分解体系，其次根据工程项目的分解体系，从单位到有关工序制定目标计划，使这形成一个目标计划体系。这样就便于实行目标控制与管理了。其二：有一个合格的控制与管理体系。我们的控制与管理主体就是项目经理与其相应在的有关作业层（工程队），直到作业班组，这就形成了一个控制与管理的工作体系。⑴、工程施工体系（生产体系）：⑵、质量控制与管理体系（组织体系）：⑶、质量控制与管理法规体系：3、施工阶段质量控制的全过程：4、施工阶段质量控制原则：⑴、以预防为主，重点做好事前控制，防患于未然，将质量问题消除在萌芽状态；⑵、坚持质量标准，严格检查，热情帮助；45n⑶、结合工程特点，结合实际确定控制范围深度与采取的控制方法；⑷、尊重事实，尊重科学，以理服人处理质量问题。5、施工阶段质量控制依据：⑴、有关原材料技术标准；⑵、有关构配件取样试验标准；⑶、有关技术鉴定书；⑷、有关操作规程；⑸、有关规范及验收标准。㈤、施工阶段工程质量管理与控制方法：1、有关技术文件的编制与审核：这是对施工阶段工程质量进行全面管理与控制的重要手段。⑴、审核进入施工现场各分包单位的技术资质证明；⑵、编写开工报告并审核上报；⑶、编写施工方案或施工组织设计，对确保工程质量有可靠技术措施，审核后上报；⑷、编写分部分项工程及重点部位的技术与安全操作要点，并做了全面交底；⑸、原材料、构配件取样送验，并审查试验报告；⑹、进行图纸会审送签署会审记录；⑺45n、对生产五要素（材料、机械、人员、资金、施工方法与环境）进行事先审查。2、质量监督与检查：⑴、检查内容：①、开工之前检查：目标是检查是否具备开工条件，开工后能否保证工程质量，能否确保工程连续正常施工。②、工序作业检查：检查是否按规范、规程与施工方案，交底文件进行作业；③、工序交接检查：在自检、交接检、专职检的基础上，对主要工序和对工程质量有重大影响的工序，由有关工长、专职检查员、甲方代表、监理工程师做工序交接验收检查；④、隐蔽工程检查：凡属隐蔽工程，必须由专职检查员，甲方代表或监理工程师会同一起隐蔽检查验收，并经监理工程师或甲方代表签证后，方能掩盖；⑤、停工后再复工前的检查：需经监理工程师或甲方代表检查认可后，方能下复工令复工；⑥、分项、分部工程，均应经监理工程师或甲方代表检查认可后，方能下复工令复工；⑦、随班跟踪检查：对主要工序容易产生质量事故或通病的工序，专职检查员及有关工长，随班跟踪检查。⑵、检查方法：①、目测法：看、摸、敲、照看：根据质量标准，进行外观目测；45n摸：手感检查；敲：以工具敲击，进行音感检查；照：对暗阴部位以镜子反光检查；②、实测法：吊、量、套、靠吊：以托线板、线锤检查垂直度；量：以测量工具、计量仪表对断在尺寸、轴线、标高、湿度、湿度检查；套：以方尺套方，辅以塞尺检查；靠：以直尺辅以塞尺进行检查；③、试验检查：必须通过试验，才能对质量进行判断，此时使用此方法。3、工序的质量控制：工程项目的施工过程：由一系列相互关联，相互制约的工序所构成。工序的质量是工程项目整体质量的基础。为把工程项目的产品质量管理好，以预防为主，首先就是将工序质量管理好。工序质量包括两个内容：其一是工序活动条件的质量（即每道工序之投入的五要素：人、材、机、资金、技术）要符合要求；其二是工序活动效果的质量（即每道工序施工完成的工程产品要达到有关质量标准）要符合标准要求。⑴、工序质量控制的内容：①、确定工序质量控制流程：45n每道工序完成后（工序产品）→施工自检、互检→会同工长检查验收→通知监理工程师或甲方代表进行工序检查，并办理工序质量验收签证→下道工序施工。②、如上所述，工序活动条件，是指影响工程质量的诸要素（五要素）。找出影响工程质量的重要因素，并加以控制，才可达到工序质量控制之目的。③、及时检查工序质量，并进行分析判断。④、设置工序质量控制点：质量控制点是指：为了保证工序质量而需要控制的重点或部位，或者是薄弱环节，对设之质量控制点可以首先析其可能赞成质量隐患的原因，再针对隐患原因，制定出对策予以预先控制。⑵、工序质量控制点的设置：设置工序质量控制点，并对之进行控制，是对工序质量进行预检的有效措施，要根据工程特点、重要性、复杂程度、准确性、质量标准与要求，全面合理的选定质量控制点，它可能是结构复杂的某一工程项目，也可能是技术要求高，施工难度最大的某一结构构件，也可能是某一分部工程，也可能是影响工序质量的某一个环节。技术操作、材料、机械、施工顺序、技术参数、自然条件、工程环节都可以作为质量控制点来设置，主要视其对质量性之影响的大小及危害程度而定。举例如下：45n⑴、人的行为：避免人的行为失误赞成质量事故。对高空、高温、水下、危险作业，易燃易爆作业，吊装作业，动作复杂而快速运转的机械作业，精密度及技术要求高的作业，都应从人的生理缺陷、心理活动、技术能力、思维方法、思想素质等方面进行考核，反复交底，以免由于行为的错误，导致违章作业，产生质量事故；⑵、物的状态：有的工序质量控制中，以物的状态为控制重点如施工精密与施工机具有关；如计量不准与计量仪表或计量设备有关，又如主体义叉或多工种密集作业与作业有关等。⑶、材料质量与性能：材料性能与质量直接影响到工程质量。⑷、施工顺序：有的工序作业，必须严格控制相互之间的操作施工顺序，如有违背，将出现对质量不利影响。⑸、技术间歇：有的工序作业，工序之间的技术间歇，其时间性很强，如不严格控制，就会影响工程质量。如砖墙砌筑完成后，一定要有－10D的技术间歇，以便让墙体充分沉陷、稳定、干燥，然后才能抹灰，如违反，立即抹灰，会形成灰面脱落、空鼓。⑹、技术参数：有些技术对数与质量有密切关系，必须严格控制。如：砼配合比，外加剂掺量，夯实土的最佳含水量等。45n⑺、常见之质量通病：如“渗、漏、泛、堵、壳、裂、砂、锈“等通病的部位，要事先研究消除对策，采取预防措施。⑻、新工艺、新材料、新技术之应用：都必须事先鉴定试验，或虽有鉴定与试验，但本施工单位首次采用，缺乏经验，也应设为质量控制点，严加控制。⑼、质量不够，不合格率较高的产品：这些产品，根据数据统计，表明质量波动较大，不稳定，不合格率较高，应设为质量控制台点，予以控制。㈥、施工阶段质量影响因素（五要素）的控制：（本节只涉及人、材、机、方法、环境五要素，它属于事前控制控制之范畴）1、人的控制：指直接参与工程实践的组织者、指挥者、操作者。对人进行控制之目的，是避免人的失误，并调动其积极性。其要点如下：⑴、人的技术水平：人的技术水平高低，直接影响到工程质量之水平，为此，对技术复杂，难道大，精密要求高的工序操作，要由技术熟练、经验丰富的人来完成。必要时，对其技术水平予以考核。⑵、人的生理缺陷：根据工程特点和作业环境，对人的生理缺陷严加控制。如反应迟钝，应变能力差的人，不能操作快速运行，动作复杂的机械设备等。45n⑶、人的心理行为：人的心理行为受社会、经济、环境、人际关系之影响，并要接受组织与管理的约束。因为，其劳动态度、注意力、情绪、责任心有不同地点、不同时间有不同变化，为保证质量万无一失，在关键工序和操作上，要控制思想活动，稳定其情绪。⑷、对材料的质量控制：材料质量工程质量的基础，材料质量不符合要求，不可能干出符合质量标准的工程。所以，对材料质量进行控制，是提高工程质量的重要保证，材料控制要点如下：①、订货：对主要装饰材料及配件，订货前，需查清生产厂家情况，看样，向甲方提供样品，同意后，才可正式订货。②、主要设备：订货前，和甲方和监理工程师提出申请，核实是否符合要求；③、主要材料进场时，须具备出厂合格证或化验单，或乙方复检单。所有材料必须具备检验单并经监理工程师验证后方可正式使用；④、所有构配件，皆必须具备厂家批号及出厂合格证；⑤、凡标志不清或有质量怀疑的材料，一定进行复试；⑥、现场配制的材料，先提出试配要求，一定进行复试；⑦45n、对材料性能、质量标准、适用范围、对施工要求等必须充分了解，慎重选用。如红色大理石或带色纹（红、暗红、金黄色纹）的大理石，因其易风人剥落，不宜用于外装饰。早强三乙醇不能用作抗冻剂等。3、施工机械的控制：施工机械对项目的施工进度及质量有着直接影响，从保证施工质量出发，必须从其选型、主要参数、使用操作三方面进行控制；⑴、机械的选型：选择之原则是：因地制宜，因工程制宜，技术上先进，经济上合理，生产上适用，性能上可靠，使用上安全，操作上方便，维修便利。⑵、主要参数：其性能参数，要能满足施工要求，保证质量要求。如选用超重机械时，必须使其参数能满足超重、超重高度、超重半径的要求。⑶、使用与操作：合理使用，正确操作，是保证施工质量的主要环节。如超重机械要确保四限位装置齐全（行程、高度、高幅、超荷）。4、施工方案正确与否，直接影响到项目的进度、质量、成本控制施工方案考虑不妥，会拖延工期、影响质量、增加成本。为此，选定施工方案时，必须结合工程实际，从技术、组织、管理、经济等方面进行全面分析，综合考虑。45n5、环境因素控制：项目施工的环境因素有：技术环境（地质、水文、气象等），管理环境（质量保证体系、质量制度等），劳动环境（劳动组合、劳动工具、工作面等）。环境因素对质量之影响具有复杂而多变之特点，因之，对主要采取有效措施加以控制，对环境之控制，又与方案及技术措施有关。㈦、施工阶段的工程预检：预检是指，工程未施工前所进行的预先检查。审保证质量，防患于未然的有力措施。⑴、建筑物位置、座标、标高：预检座标标准桩、水平桩。⑵、基础工程：预检轴线、标高、预留孔及洞、预埋件位置与数量；⑶、砌体工程：预检墙身轴线、楼层标高、砂浆配合比划预留孔洞位置及尺寸；⑷、钢筋砼工程：预检模板尺寸、轴线、标高、支撑、预埋件、预留孔等；钢筋型号、规格、数量、锚固长度、焊接、绑扎、保护层等；砼配合比、计量手段、外加剂、养护条件等；⑸、主要管线工程：预检标高、位置、坡度、管线等；⑹、构配件工程：预检安装位置、型号、标高、支承长度等；45n⑺、电气工程：预检变电配位置、高低压进出口方向、电缆沟位置、标高、送电方向。㈧、成品保护：对完成品，进行妥善保护，确保质量、顺利竣工。㈡质量与安全组织保证体系㈢质量与安全法规体系㈣工程质量控制体系㈤进度控制系统45
